Ventilateur FW91 :
On passe sur le diamètre supérieur, à savoir 92 mm avec ce FW91.
Le design du blister est identique au FW81, mis à part le nom du modèle… (et son diamètre).
Nous retrouvons, au dos, les caractéristiques toujours traduites en plusieurs langues ainsi que le tableau des spécifications.
Le bundle se compose des mêmes éléments que pour le FW81….
Ou presque… en effet, Silverstone rajoute une planche de mousse adhésive avec des triangles prédécoupés.
Le FW91 est donc un ventilateur en …. 92 mm.
On garde le même code couleur mais le cadre est différent avec un allègement de matière sur les cotés pour ainsi coller un peu plus à la courbe de la bande interne.
Nous avons droit aussi au logo Silverstone gravé au centre des pales blanches.
Mêmes les branches du cadre adoptent un style différent avec une partie incurvée. On note d’ailleurs qu’elles sont pourvues d’un passage creusé pour éventuellement passer un câble.
Nous reprenons le système de roulement à paliers lisses.
L’épaisseur est de 25 mm, l’ensemble accusant un poids d’environ 85 g.
Les 11 pales blanches adoptent un style différent du FW81.
Nous sommes en présence d’un design en double lames pour optimiser la pression d’air sans modifier le niveau sonore.

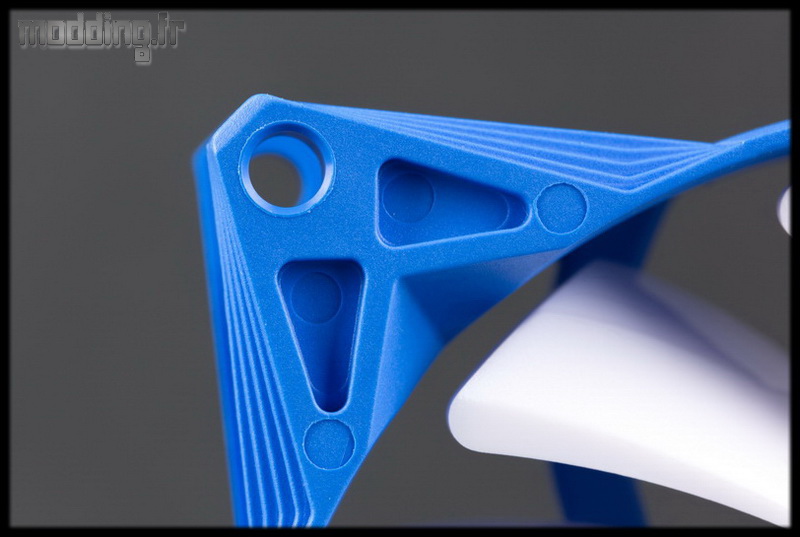

Les 4 coins de forme quelque peu triangulaire viennent se greffer sur le cadre.
Nous retrouvons le trou pour le passage de la vis de fixation et nous notons la présence de deux emplacements triangulaires.
C’est à ce niveau qu’intervient la plaque de mousse adhésive présente dans le bundle.
Les triangles prédécoupés font alors office de patins anti-vibration.
On aperçoit que la partie interne du cadre est modifiée à ce niveau. Il s’agit d’une entrée d’air aérodynamique présente sur les deux faces pour réduire les turbulences et ainsi optimiser le niveau sonore.
Le bord des coins adoptent un design en forme de marches pour un effet de style.
Tout comme le FW81, l’espace entre les deux faces du cadre reste libre et nous retrouvons le renfort permettant d’améliorer la rigidité à ce niveau.
On note aussi la présence d’un petit trou qui peut accueillir une Led de 3 mm si l’envie nous prend de bricoler son ventilateur pour rajouter un peu de lumière.
La série FW proposant des ventilateurs dotés d’une gestion PWM, nous retrouvons les 4 fils sortant de la platine électronique.
Les fils sont colorés comme pour le FW81… même si le vert vient remplacer le rouge!
Ils sont soudés entre eux pour former un câble plat de 300 mm pour se terminer par une prise 4-pins dont la couleur noire est remplacée par un blanc cassé…
La vitesse de rotation s’étale de 1500 à 2800 tr/min engendrant un débit d’air maximal de 49.5 CFM, soit 84.1 m3/h et une pression statique de 2.76 mmH2O.
Les spécifications :
| Modèle |
SST-FW91 |
| Couleur |
Cadre bleu, pales blanches |
| Roulement |
Paliers lisses longue durée |
| |
| Vitesse de rotation |
1500 – 2800 tr/min |
| Niveau sonore |
14.1 – 27.7 dBA |
| Débit d’air |
26.8 – 49.5 CFM (45.5 – 84.1 m3/h) |
| Pression statique |
1.05 – 2.76 mmH2O |
| Puissance consommée |
3.36 W |
| |
| Connectique |
4 pins |
| Longueur du câble |
300 mm |
| Gainage du câble |
Non |
| Couleur du câble |
Noir/jaune/vert/bleu |
|
|
| Dimensions |
92 x 92 x 25 |
| Poids |
86 +/- 5 g |
| Espérance de vie |
40 000 h |
