Ventilateur FW81 :
Nous commençons avec le plus petit de la serie FW qui n’est autre que le 80 mm.

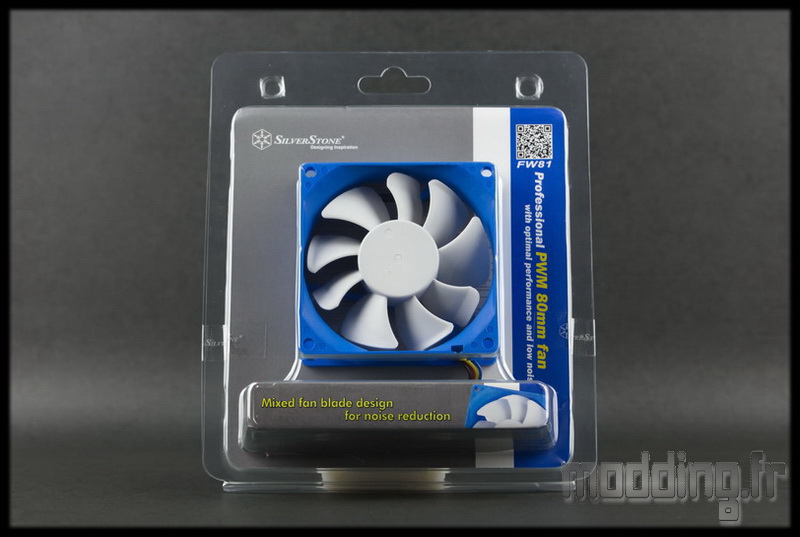

Le packaging est sous forme de blister qui permet de voir le ventilateur dans sa totalité ou presque.
Nous retrouvons le logo de la marque en haut à gauche ainsi que le nom du modèle sur le coté droit.

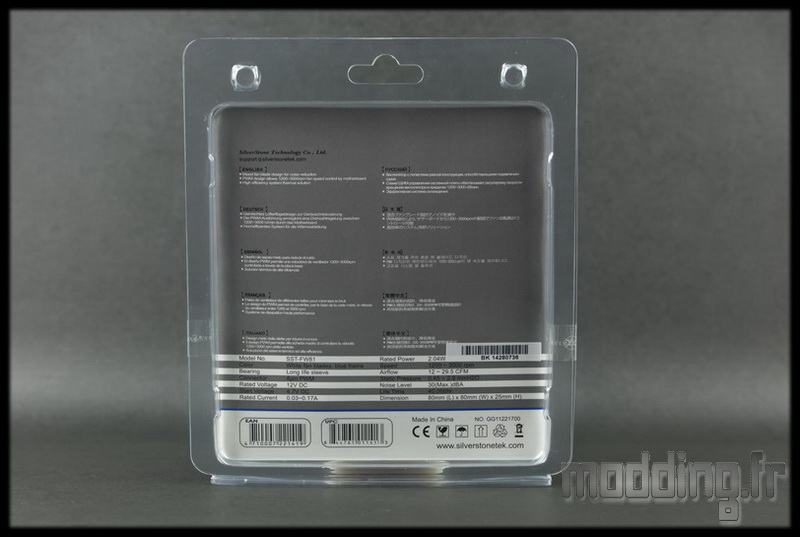

A l’arrière, nous avons les principales caractéristiques du FW81 traduites en plusieurs langues dont le français et un tableau réunissant ses spécifications.

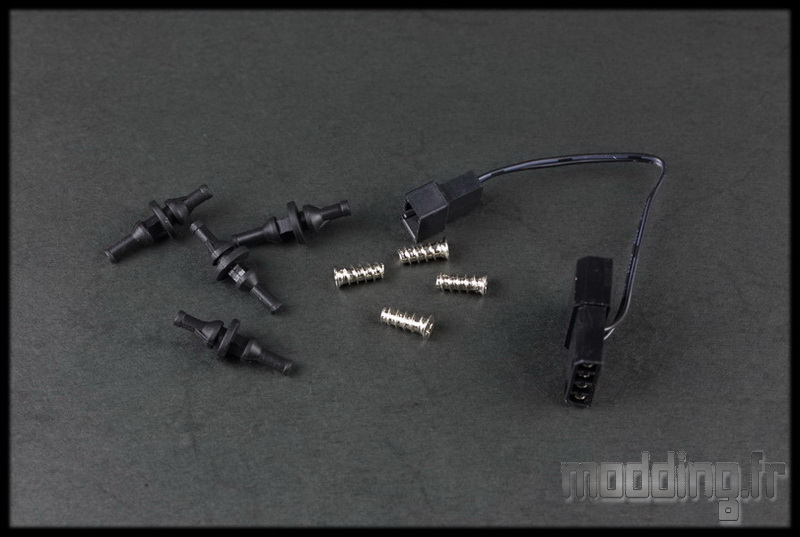

Le bundle se compose de 4 vis classiques, 4 attaches en caoutchouc et un câble adaptateur 4-pins/Molex.

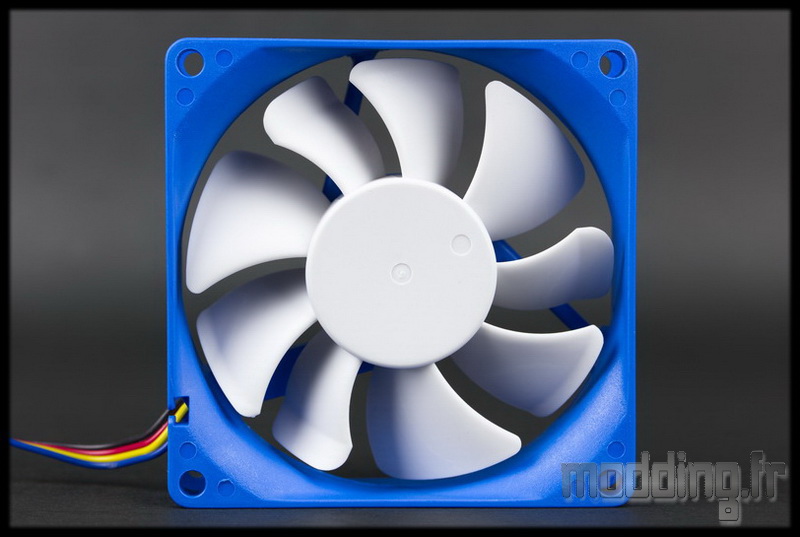

Comme tous les ventilateurs de la série FW, le FW81 est doté d’un cadre de couleur bleue et de pales blanches.
Le centre de ces dernières ne présente aucun adhésif ou un quelconque logo.
Le FW81 est un ventilateur de 80 mm de diamètre.
Le système de roulement est de type à paliers lisses.

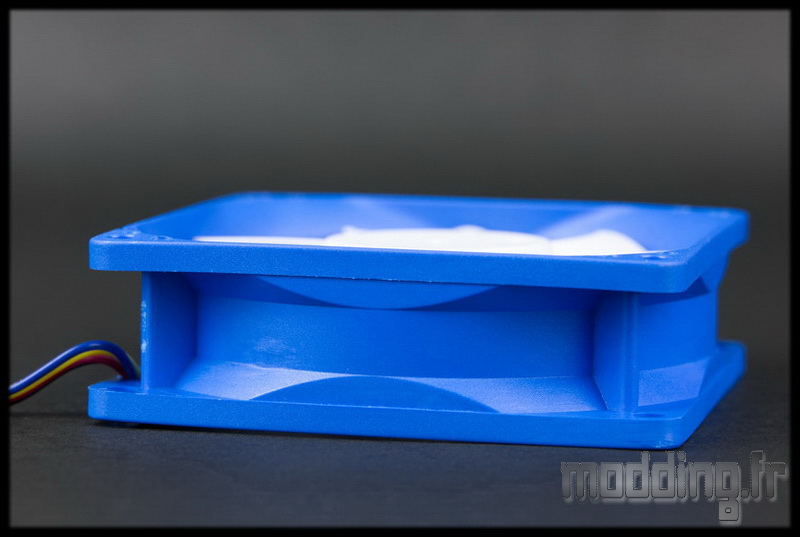

Son épaisseur est de 25 mm.
L’ensemble pèse 73 g.
La principale caractéristique du FW81 se situe au niveaux de ses pales.
Silverstone reprend le design de son AP123 .

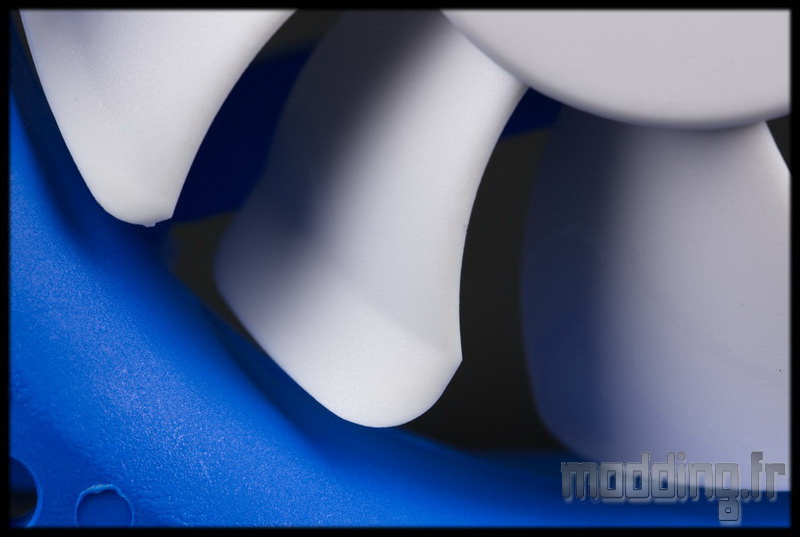

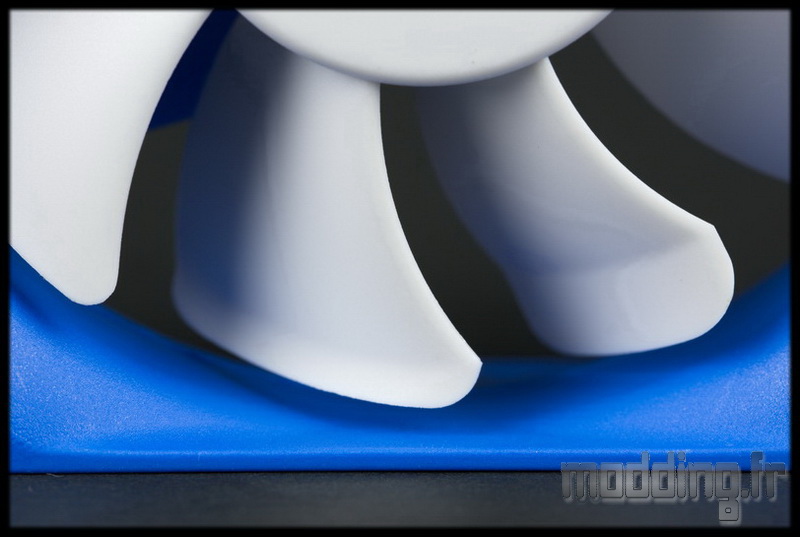

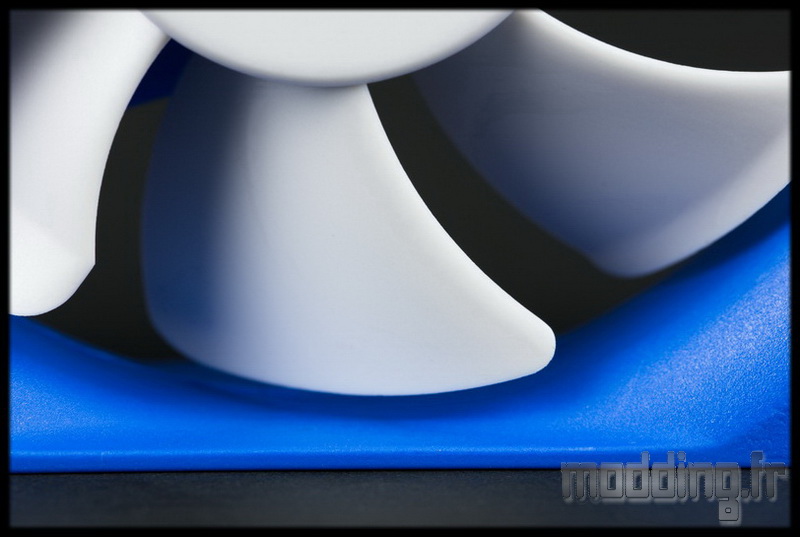

Le FW81 embarque 9 pales blanches dont trois d’entre elles sont plus fines et adoptent une partie distale incurvée.
Trois autres reprennent le même design avec un élargissement de la surface de la pale et une zone incurvée plus petite.
Les trois dernières perdent cette zone incurvée et sont encore plus larges.
L’alternance de ce triple design au niveau des pales contribue à créer un flux d’air irrégulier pour réduire le niveau sonore tout en optimisant le flux d’air.

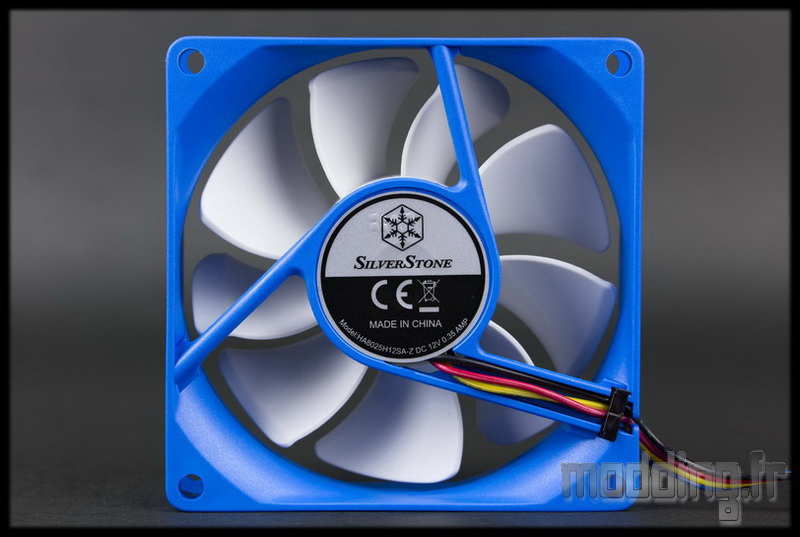

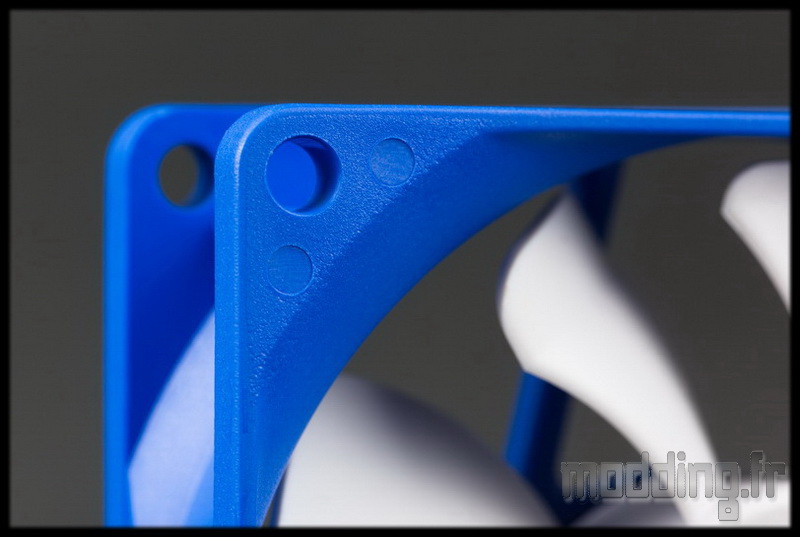

Le cadre adopte une forme classique carré avec dans les 4 coins la présence de trous pour le passage des vis de fixation.

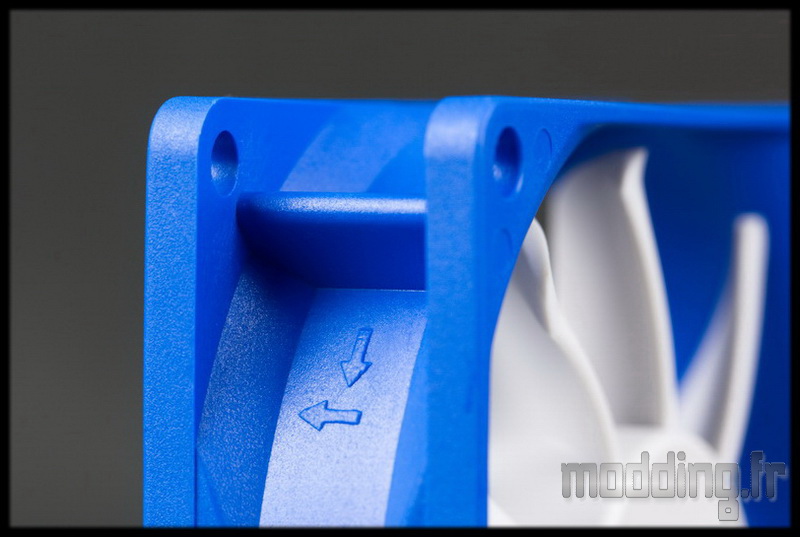

L’espace entre les deux faces du cadre n’est pas plein, seul un renfort permet de rigidifier un peu plus l’ensemble au niveau de ces points d’attache.

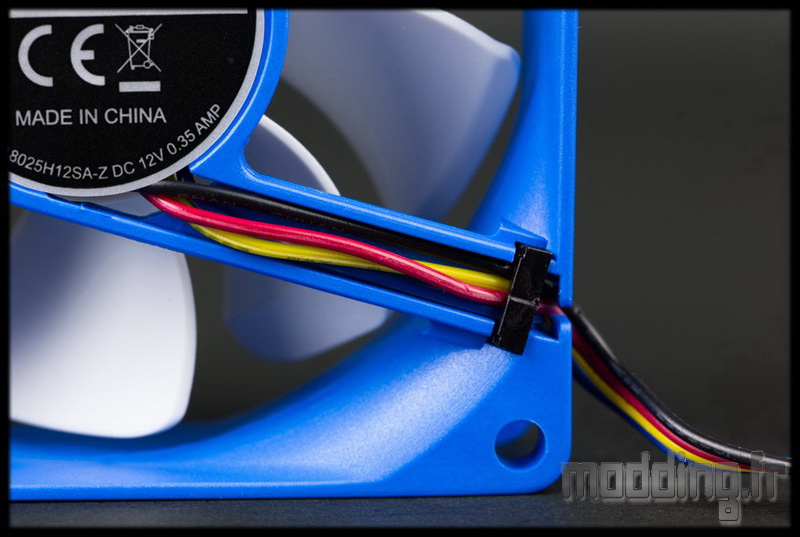

La gestion PWM engendre la présence de 4 fils colorés (jaune, noir, rouge et bleu).
A la sortie du cadre, les fils sont soudés entre eux pour former un câble plat.
Ce dernier n’est pas gainé…

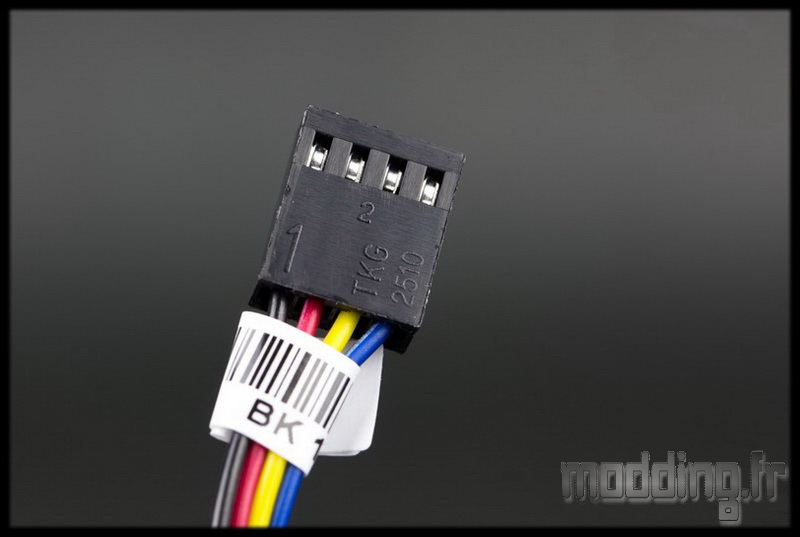

Il parcourt 300 mm avant de se connecter à une prise 4-pins de couleur noire.

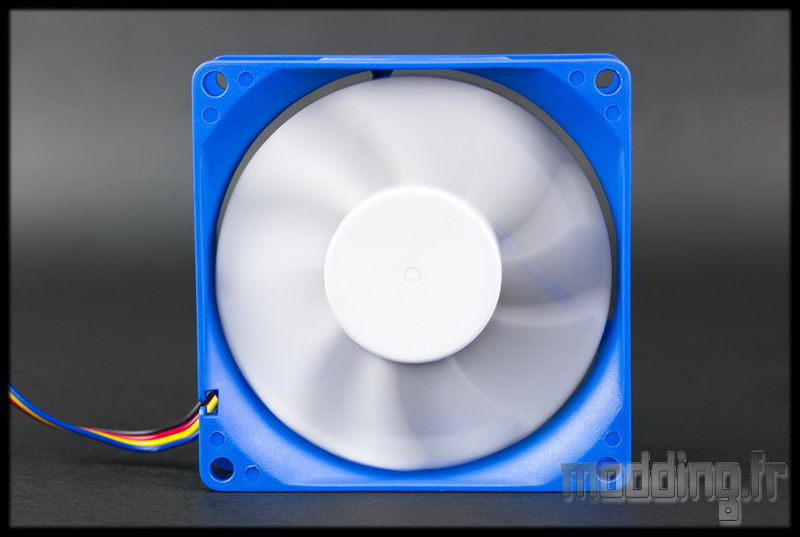

La vitesse de rotation s’étale de 1200 à 3000 tr/min engendrant un débit d’air maximal de 29.5 CFM, soit 50.1 m3/h et une pression statique de 2.9 mmH2O.
Les spécifications :
| Modèle |
SST-FW81 |
| Couleur |
Cadre bleu, pales blanches |
| Roulement |
Paliers lisses longue durée |
| |
| Vitesse de rotation |
1200 – 3000 tr/min |
| Niveau sonore |
15.3 – 30 dBA |
| Débit d’air |
12 – 29.5 CFM (20.3 – 50.1 m3/h) |
| Pression statique |
0.45 – 2.9 mmH2O |
| Puissance consommée |
2.04 W |
| |
| Connectique |
4 pins |
| Longueur du câble |
300 mm |
| Gainage du câble |
Non |
| Couleur du câble |
Noir/rouge/jaune/bleu |
|
|
| Dimensions |
80 x 80 x 25 |
| Poids |
73g |
| Espérance de vie |
40 000 h |
