Ventilateur FQ91 :
On passe sur le diamètre supérieur, à savoir 92 mm avec ce FQ91.
Le design du blister est identique au FQ81, on retrouve le logo, le nom du modèle et la mise en avant de ses atouts.
Au dos du packaging, nous retrouvons les caractéristiques traduites en plusieurs langues ainsi que le tableau des spécifications.
Au bundle du FQ81, nous rajoutons une petite plaque en mousse adhésive avec des triangles prédécoupés.
Nous gardons aussi le câble adaptateur qui réduit la vitesse de rotation maximale du FQ91 à 1150 tr/min au lieu des 2500 tr/min.
Il reste gainé par contre les prises passent en noir.
Le FQ91 est donc un ventilateur en …. 92 mm.
On garde le même code couleur mais le cadre est différent avec un allègement de matière sur les cotés pour ainsi coller un peu plus à la courbe de la bande interne.
Nous avons droit aussi au logo Silverstone gravé au centre des pales bleues.

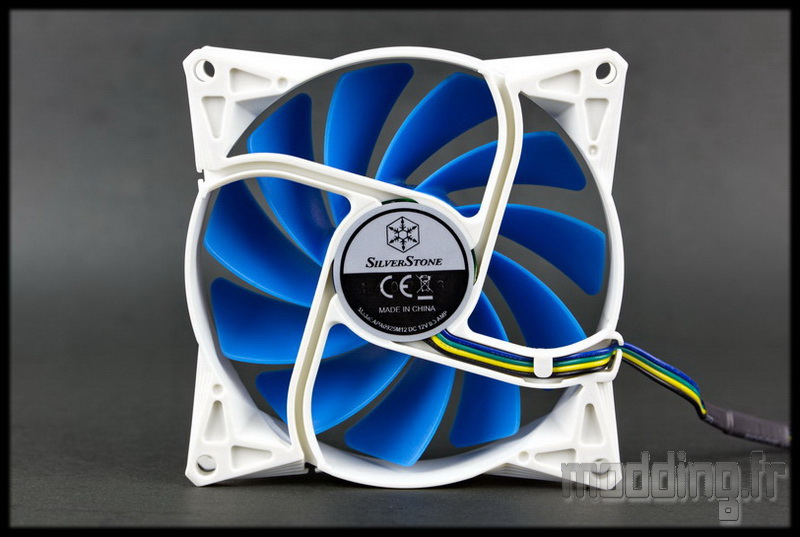

Les branches du cadre adoptent un style différent par rapport au FQ81 avec une partie incurvée. On note d’ailleurs qu’elles sont pourvues d’un passage creusé pour éventuellement passer un câble.
Nous reprenons le système de roulement de type “Fluid Dynamic Bearing”. Cela permet de rallonger la durée de vie à 150 000 heures au lieu des 40 000 heures de son homologue inversé le FW91.
L’épaisseur est de 25 mm, l’ensemble accusant un poids de 88 g.
Les 11 pales bleues adoptent un style différent du FQ81.
Nous sommes en présence d’un design en double lames pour optimiser la pression d’air sans modifier le niveau sonore.
Nous reprenons le design du FW91.
De même pour les coins avec la présence du passage de la vis de fixation mais aussi de deux emplacements triangulaires pour…
… Mettre en place les triangles prédécoupés de la plaque de mousse adhésive présente dans le bundle. Ils font office de patins anti-vibration.
Nous retrouvons aussi l’entrée d’air aérodynamique présente sur les deux faces qui a pour but de réduire les turbulences et ainsi optimiser le niveau sonore.
Le bord des coins adoptent un design en forme de marches pour un effet de style.
Tout comme le FQ81, l’espace entre les deux faces du cadre reste libre et nous retrouvons le renfort permettant d’améliorer la rigidité à ce niveau.
On note aussi la présence d’un petit trou qui peut accueillir une Led de 3 mm si l’envie nous prend de bricoler son ventilateur pour rajouter un peu de lumière.
La série FQ propose des ventilateurs tous dotés d’une gestion PWM. Ainsi nous retrouvons les 4 fils sortant de la platine électronique.
Les fils sont colorés comme pour le FQ81… même si le vert vient remplacer le rouge!
Mais heureusement, une gaine tressée de couleur noire vient dissimuler la couleur de ces fils sur les 300 mm du câble.
La gaine tressée laisse place à une gaine thermo pour permettre aux fils de pénétrer dans la prise 4-pins de couleur….. blanc cassé….!!!
La vitesse de rotation s’étale de 1000 à 2500 tr/min engendrant un débit d’air maximal de 44.2 CFM, soit 75 m3/h et une pression statique maximale de 2.2 mmH2O.
Les spécifications :
| Modèle |
SST-FQ91 |
| Couleur |
Cadre blanc, pales bleues |
| Roulement |
P.C.F. Bearing (Powder Copper Fluid Bearing) |
| |
| Vitesse de rotation |
1000 – 2500 tr/min |
| Niveau sonore |
14.7 – 24.8 dBA |
| Débit d’air |
19.8 – 44.2 CFM (33.6 – 75 m3/h) |
| Pression statique |
0.35 – 2.2 mmH2O |
| Puissance consommée |
3 W |
| |
| Connectique |
4 pins |
| Longueur du câble |
300 mm |
| Gainage du câble |
Oui (Noir) |
| Couleur du câble |
Noir/jaune/vert/bleu |
|
|
| Dimensions |
92 x 92 x 25 |
| Poids |
88g |
| Esperance de vie |
150 000 h |
