Ventilateur FQ81 :
Nous commençons par le plus petit d’entre eux avec le FQ81.
On garde le packaging sous forme de blister vu dans la série FW avec les mêmes couleurs blanc et bleu.
La retranscription des différents intitulés garde leur emplacement avec le logo en haut à gauche, le nom du modèle à droite et les principaux atouts sur le coté et sous le ventilateur.
Ce dernier est bien visible sous le blister transparent.

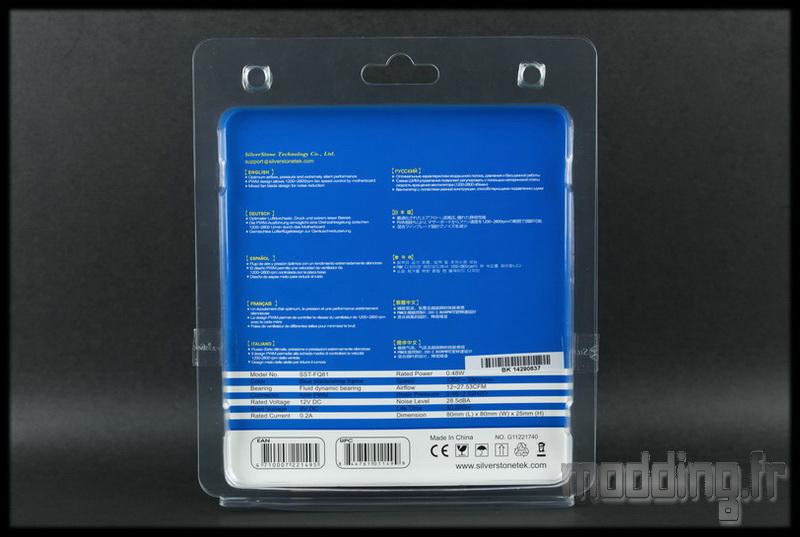

A l’arrière, sur fond bleu, nous avons les caractéristiques du FQ81 ainsi que ses spécifications.

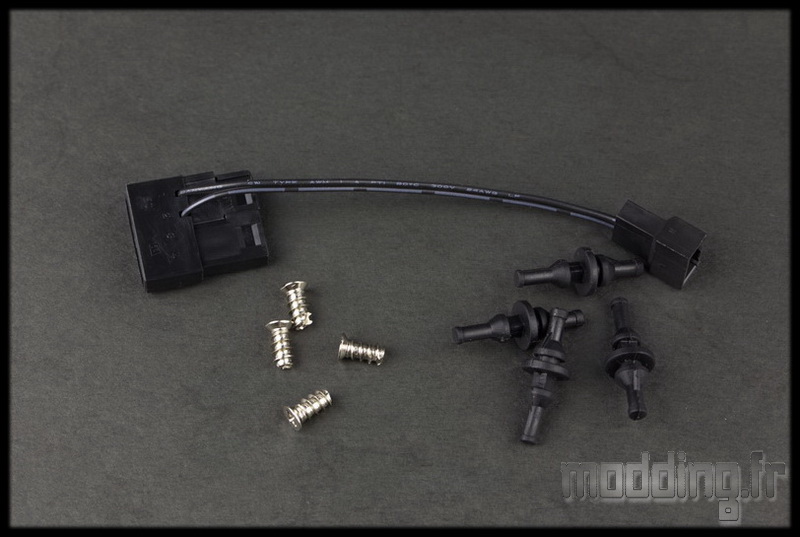

Le bundle ne change pas d’un iota avec la présence de 4 vis classiques, du câble adaptateur 4-pins / Molex et des 4 attaches en caoutchouc…
… Ou presque car Silverstone rajoute un autre câble a son bundle : il s’agit d’un adaptateur qui réduit la vitesse de rotation maximale à 1450 tr/min au lieu des 2800 tr/min.
Ce qui engendre aussi une diminution du niveau sonore.
On note que le câble est revêtu d’une gaine tressée noire et les prises sont de couleur blanche.

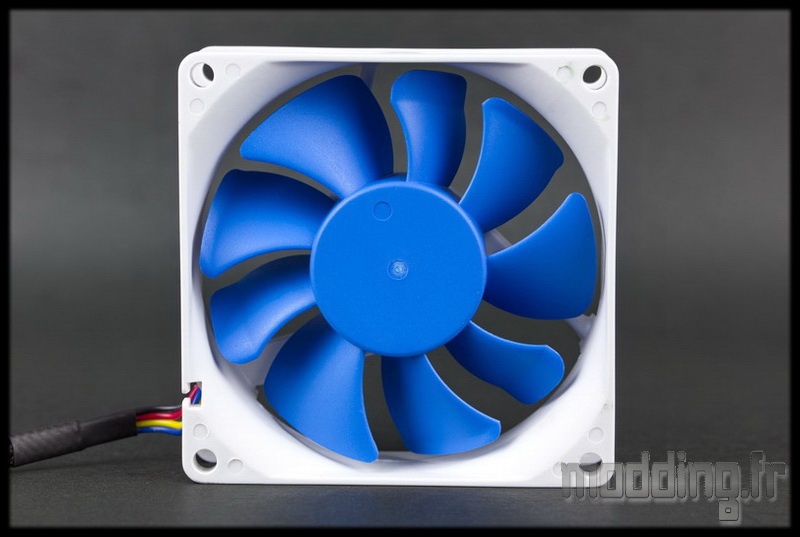

Comme tous les ventilateurs de la série FQ, le FQ81 est doté d’un cadre de couleur blanche et de pales bleues, à l’inverse de la série FW.
Le centre de ces dernières ne présente aucun adhésif ou un quelconque logo.
Le FQ81 est un ventilateur de 80 mm de diamètre.
Le système de roulement est de type “Fluid Dynamic Bearing”.
Son épaisseur est de 25 mm.
L’ensemble pèse 74 g.
On retrouve le design des pales vu sur le FW81.
Silverstone reprenant ainsi le design de son AP123 .

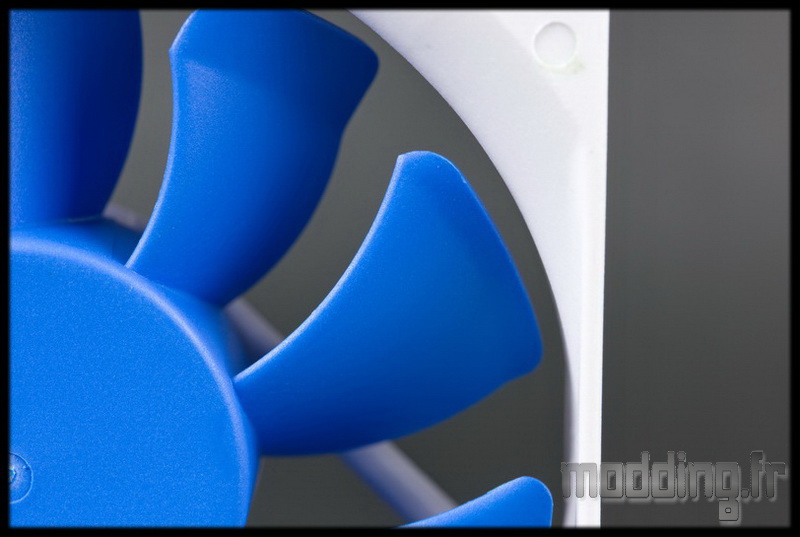

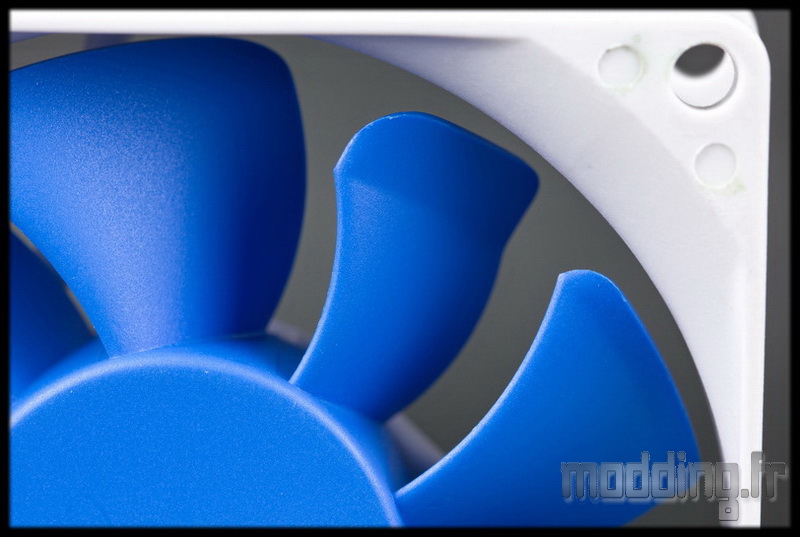

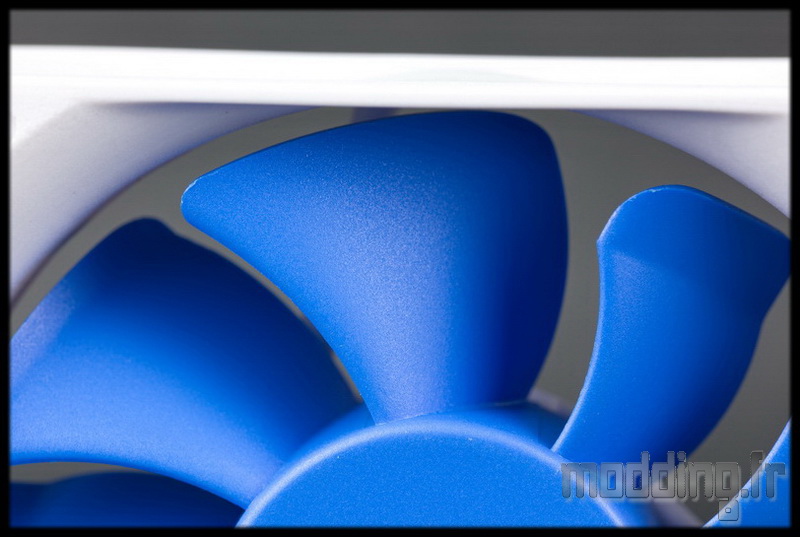

Le FQ81 embarque 9 pales blanches regroupées en trois catégories : trois d’entre elles sont plus fines et adoptent une partie distale incurvée.
Les trois autres reprennent ce même design mais avec un élargissement de la surface de la pale et une zone incurvée plus petite.
Les trois dernières perdent cette zone incurvée et sont encore plus larges.
L’alternance de ce triple design au niveau des pales contribue à créer un flux d’air irrégulier pour réduire le niveau sonore tout en optimisant le flux d’air.

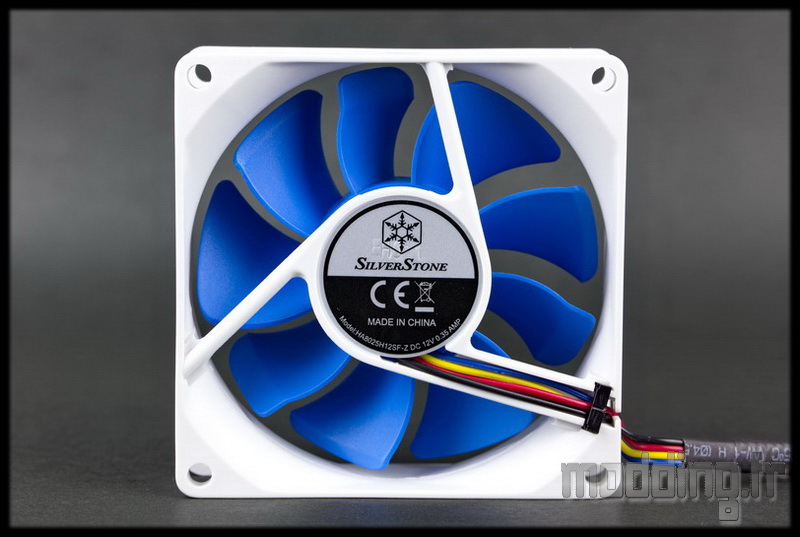

Le cadre adopte une forme classique carré avec dans les 4 coins la présence de trous pour le passage des vis de fixation.
L’espace entre les deux faces du cadre n’est pas plein, seul un renfort permet de rigidifier un peu plus l’ensemble au niveau de ces points d’attache.

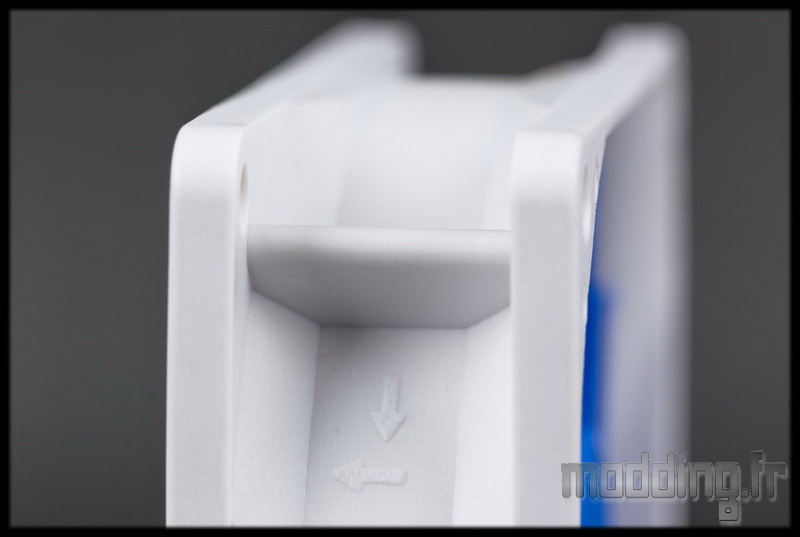

On note la présence de flèches pour indiquer le sens de rotation des pales ainsi que le sens du flux d’air.

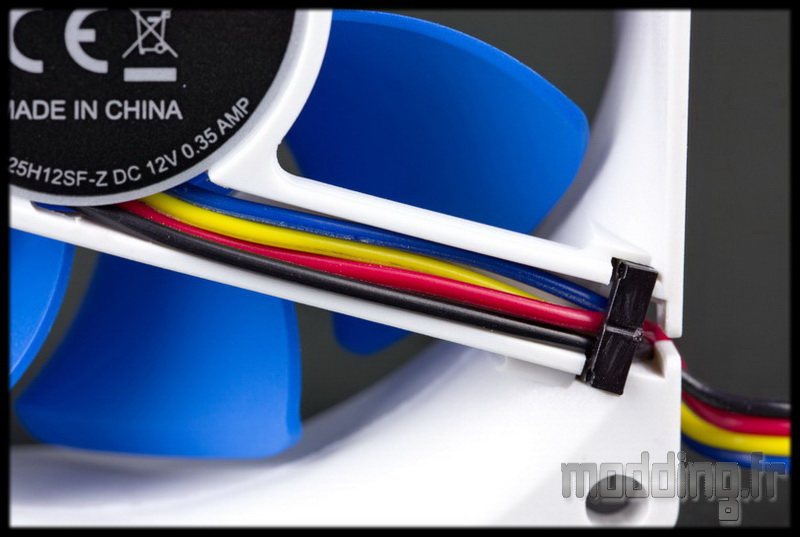

La présence de 4 fils colorés (jaune, noir, rouge et bleu) indique une gestion PWM du ventilateur tout comme la série FW.
Cette fois-ci, à la sortie du cadre, le câble revêt une gaine tressée noire permettant de cacher la couleur de ses fils.

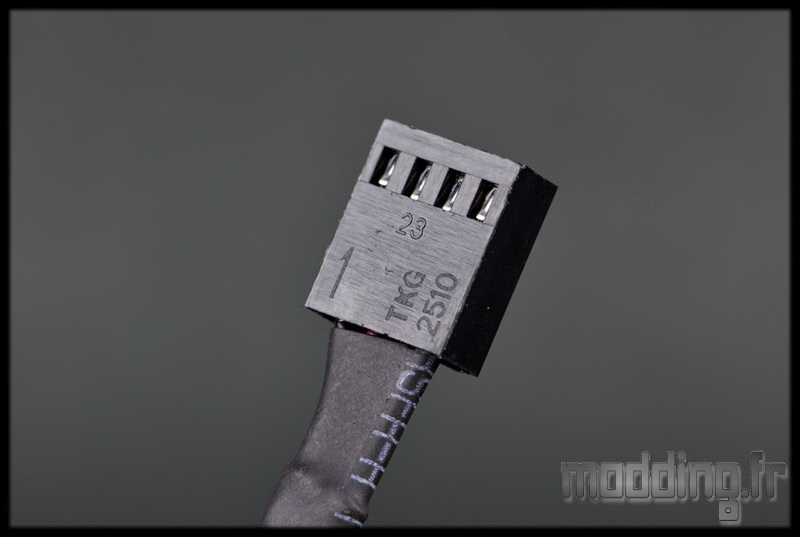

Il parcourt 300 mm avant de se terminer par une prise 4-pins noire.

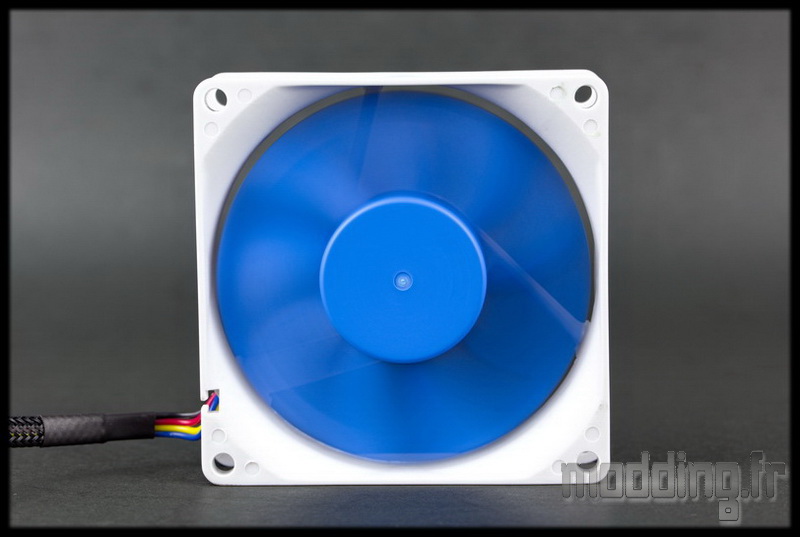

La vitesse de rotation s’étale de 1200 à 2800 tr/min engendrant un débit d’air maximal de 27.53 CFM, soit 46.8 m3/h et une pression statique maximale de 2.52 mmH2O.
Les spécifications :
| Modèle |
SST-FQ81 |
| Couleur |
Cadre blanc, pales bleues |
| Roulement |
Fluide Dynamic Bearing |
| |
| Vitesse de rotation |
1200 – 2800 tr/min |
| Niveau sonore |
15 – 28.5 dBA |
| Débit d’air |
12 – 27.53 CFM (20.3 – 46.8 m3/h) |
| Pression statique |
0.45 – 2.52 mmH2O |
| Puissance consommée |
2.4 W |
|
| Connectique |
4 pins |
| Longueur du câble |
300 mm |
| Gainage du câble |
Oui (Noir) |
| Couleur du câble |
Noir/jaune/vert/bleu |
|
|
| Dimensions |
80 x 80 x 25 |
| Poids |
74g |
| Esperance de vie |
50 000 h |
