INTÉRIEUR

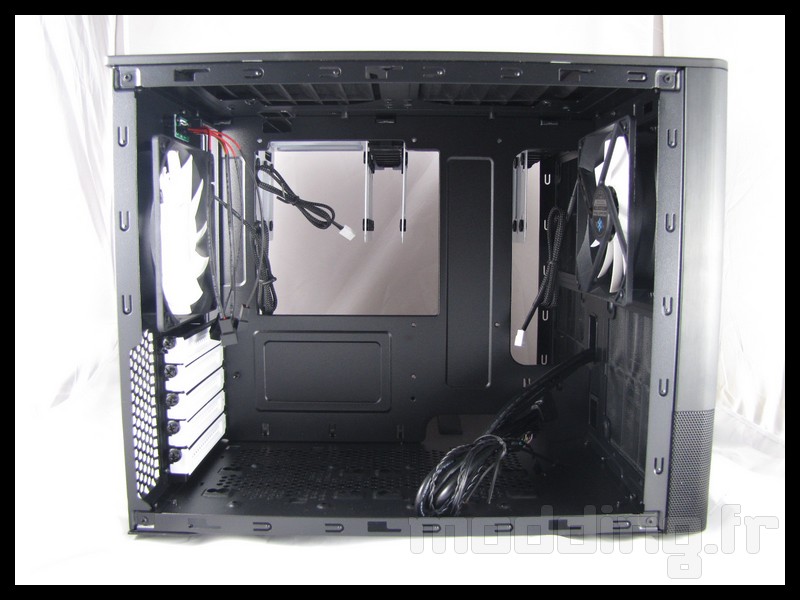

L’intérieur est divisé en 2 compartiments séparés par une cloison. Un premier compartiment accueille la carte mère, µ-ATX ou mini-ITX, fixée sur la cloison et les cartes filles (pouvant mesurer jusqu’à 320mm), sur le bas on a 2 emplacements pour disques 2.5″. En haut et contre la face avant il est possible d’installer un radiateur de 240mm ou des ventilateurs de 120mm.

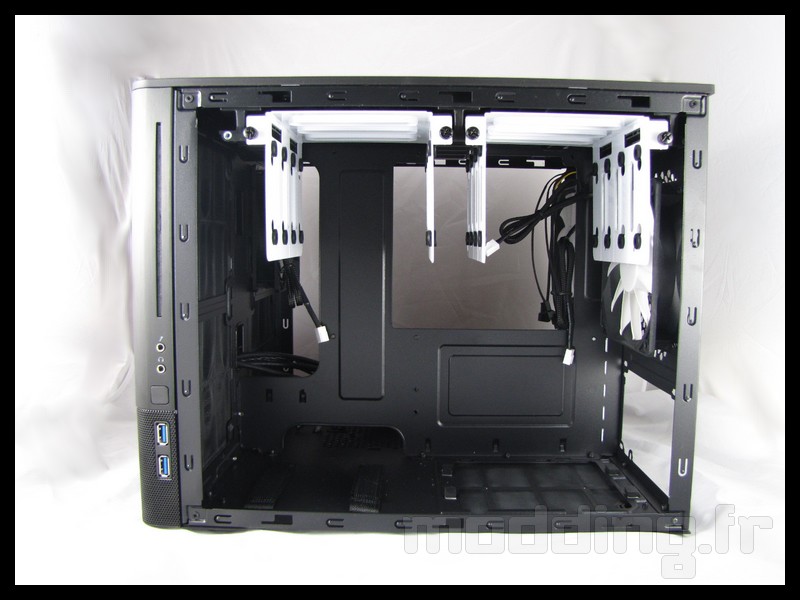

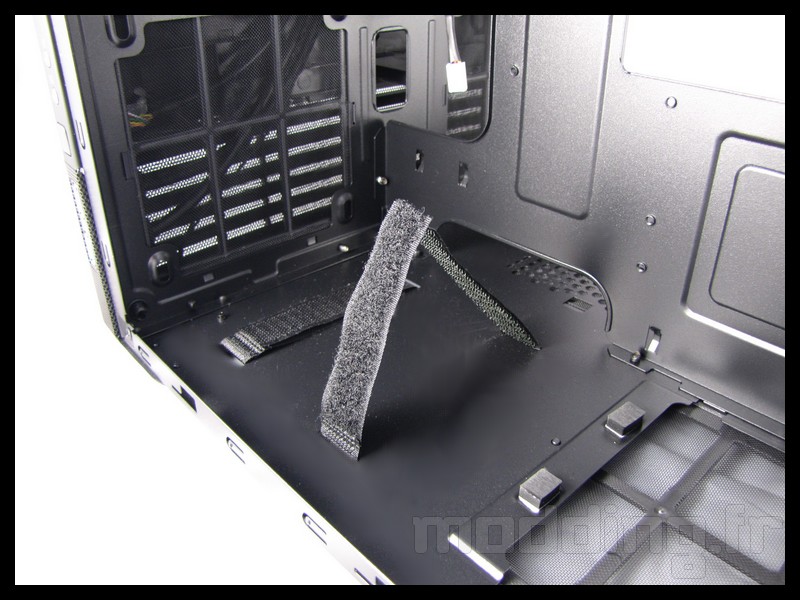

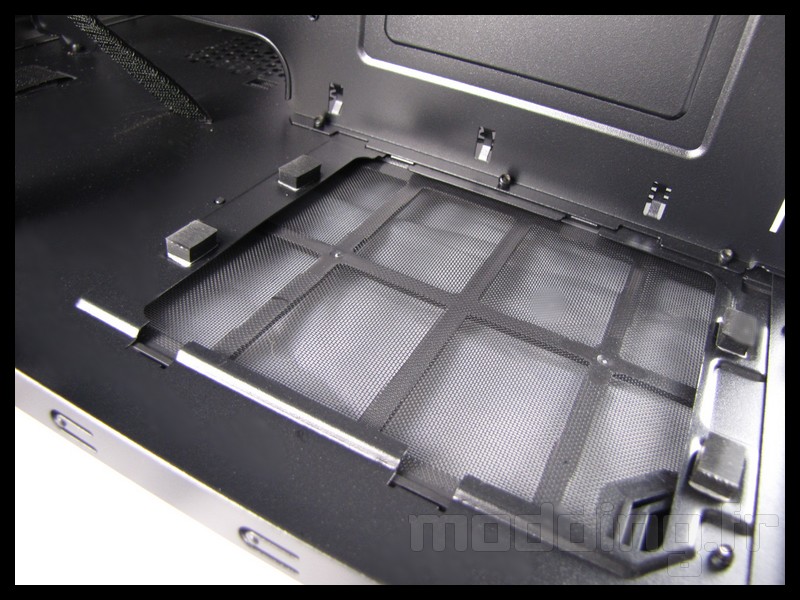

Dans le deuxième compartiment on trouve en bas l’emplacement de l’alimentation qui repose sur 4 patins en caoutchouc et 2 bandes de velcro qui serviront à maintenir les câbles. Comme pour le premier compartiment, il est possible d’installer un radiateur de 240mm ou deux ventilateurs de 120mm contre la face avant. En haut on a deux baies de disques pouvant accueillir huit disques au format 3.5″. Ces baies sont amovibles et peuvent être remplacées par deux disques de 120mm. A côté des baies de disques un ventilateur de 120mm, qui peut être remplacé par un de 140mm, souffle vers l’extérieur.

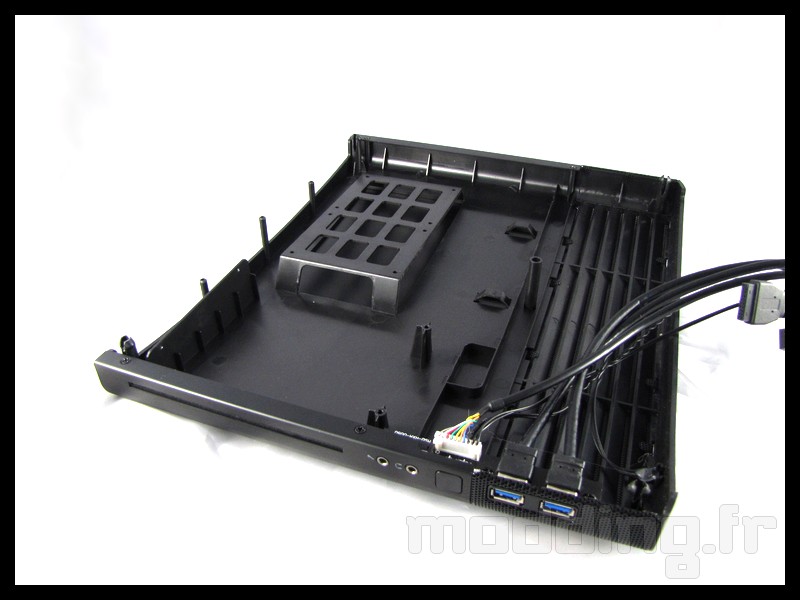

La face avant abrite deux emplacements pour disques 2.5″ et un emplacement pour un lecteur optique slim slot-in.

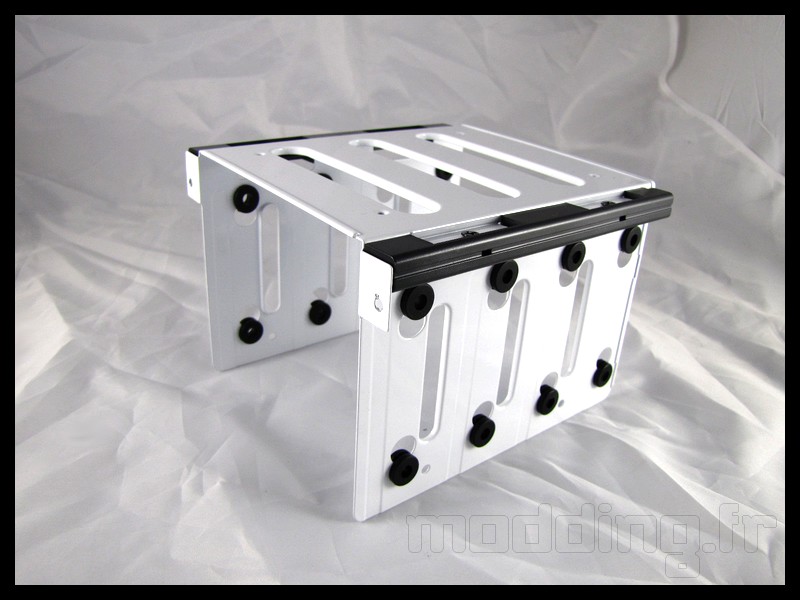

Les baies de disques sont montées sur des rails et maintenues par des vis à main. L’absorption des vibrations est assurée par des rondelles épaisses en caoutchouc.

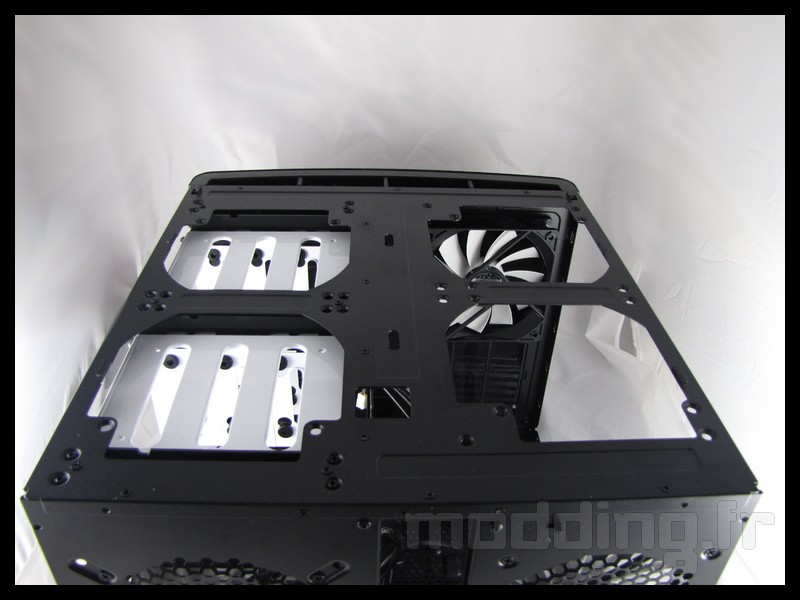

En haut il y a 4 emplacements pour 4 ventilateurs de 120mm ou 140mm portant leur nombre à 10 (4 à l’avant, 4 sur le top et 2 à l’arrière). Pour des radiateurs le top propose un emplacement de 240mm côté alimentation et un emplacement de 280mm côté carte mère.

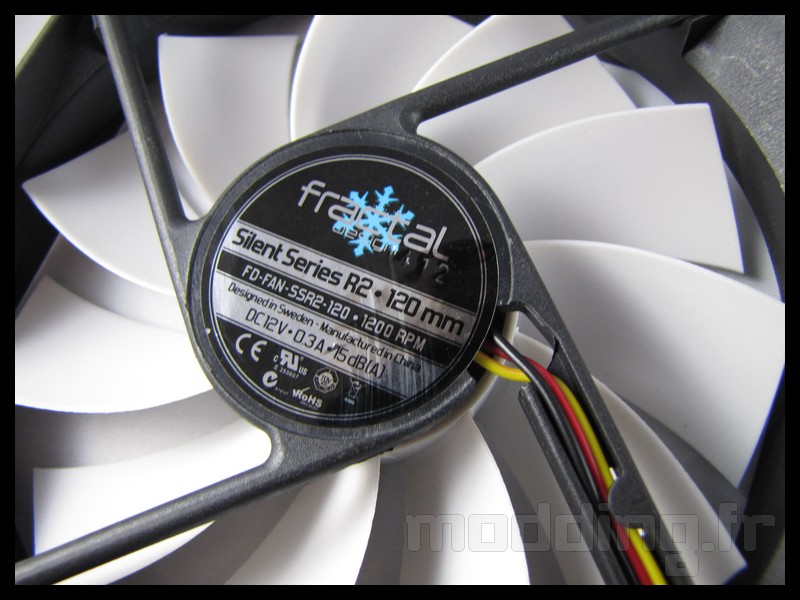

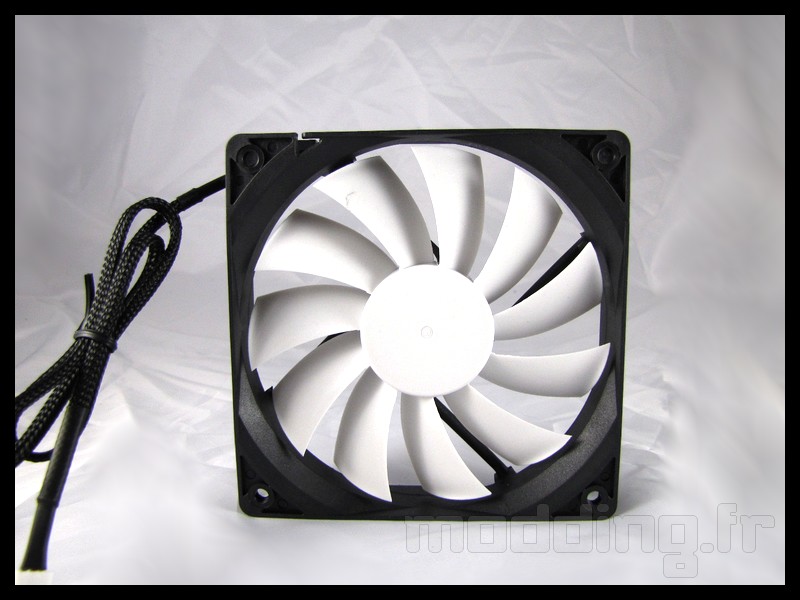

Les ventilateurs sont des Silent Series R2.
