INTÉRIEUR

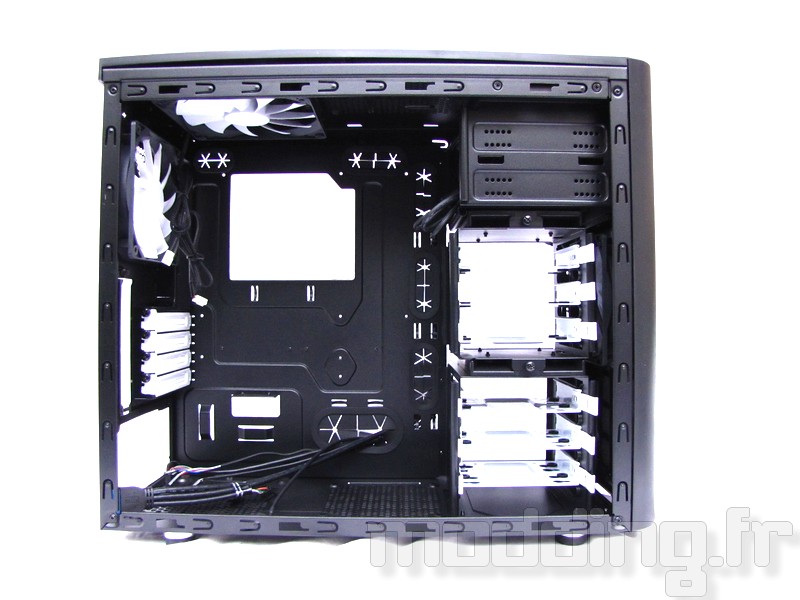

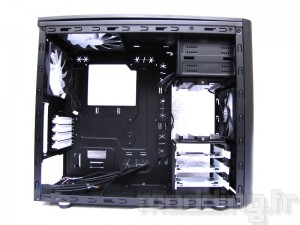

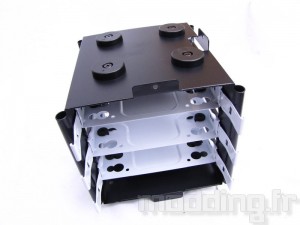

Malgré son format micro-ATX, l’Arc mini propose un aménagement intérieur spacieux. Les passe-cloisons garnis de caoutchouc sont nombreux et bien disposés. L’accès au dos de la carte mère, niveau processeur, est suffisant pour toutes manipulations sans avoir à retirer cette dernière. La cage de droite se divise en trois parties plus ou moins facilement démontable, la partie centrale se retire en dévissant 2 vis à main, elle est également orientable. Pour ôter la cage du bas et la baie des périphériques 5,25″ en haut, il faudra utiliser un tourne-vis. L’installation des périphériques 5,25″ n’est pas tool-less.

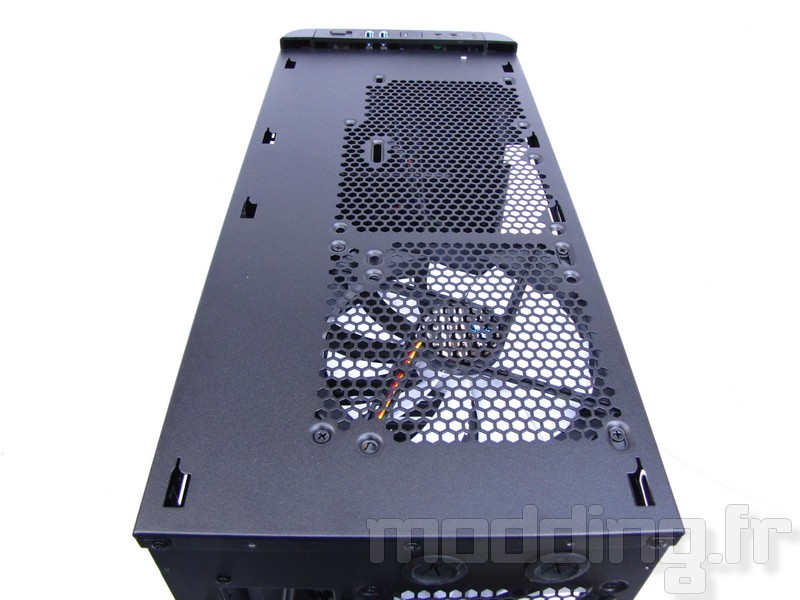

Dessus on voit par transparence le ventilateur de 140mm qui souffle l’air chaud vers l’extérieur. Ce ventilateur peut-être retiré et remplacé par un radiateur de 240mm ou bien, si l’on enlève la cage des baies 5,25″, par un radiateur de 360mm. On peut également rajouter un second ventilateur.

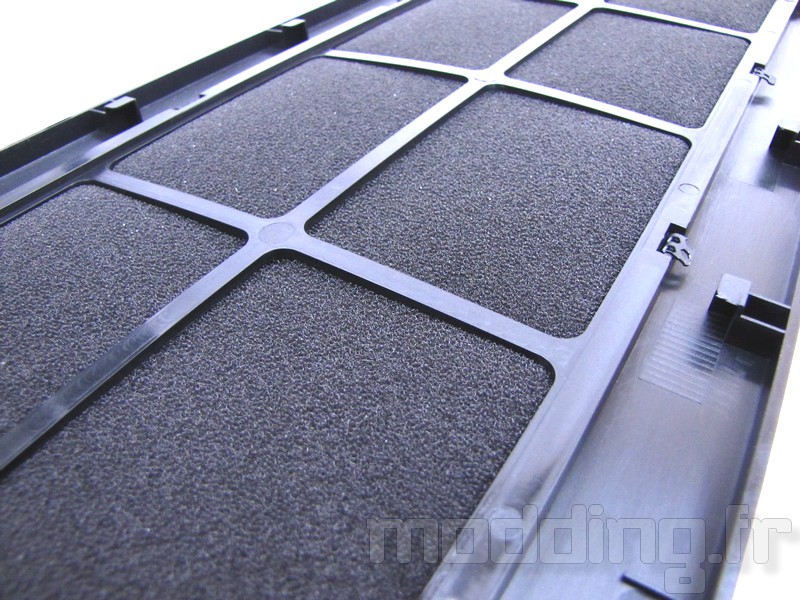

Le carénage du haut s’ôte très facilement grâce à deux vis à main et est filtré.

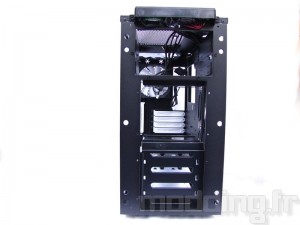

Sur la face avant il est possible d’installer un radiateur de 240mm, si ce dernier mesure plus de 272mm il sera nécessaire de retirer la cage des baies 5,25″.

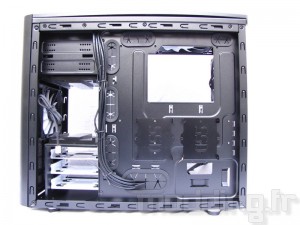

A l’arrière les points d’ancrages sont nombreux permettant un bon câble-management.

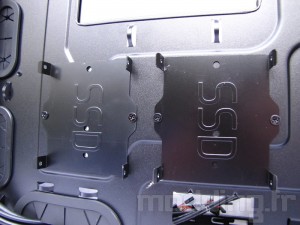

Il est possible d’installer 2 DD 2,5″ ou SSD au dos de la carte-mère.

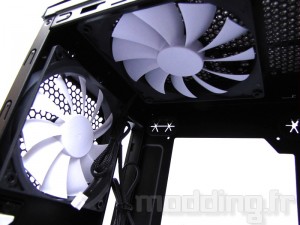

A l’intérieur on a donc en haut un ventilateur de 140mm et à l’arrière un ventilateur de 120mm. On peut voir sur cette photo un passe-cloison judicieusement disposé afin de brancher le 12v de la carte-mère.
LES VENTILATEURS

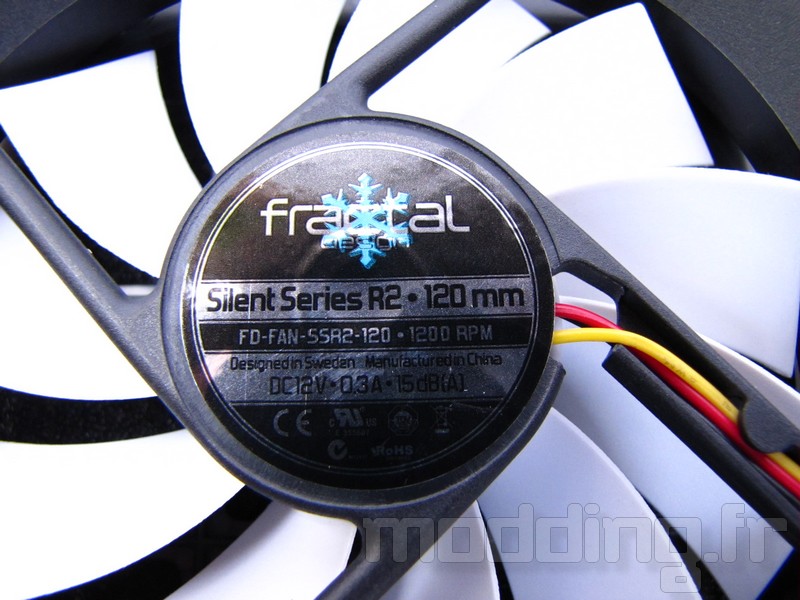

Silent serie R2 120mm
|
Low Speed |
Normal Speed |
| Speed |
850 +/-200RPM |
1200 +/- 10% |
| Dimensions (mm) |
120 x 120 x 25 |
| Weight (g) |
113.3 |
| Cable length (mm) |
500 +/- 10mm |
| Number of blades |
11 |
| Connector |
3-Pin fan header |
| Starting voltage |
<11 |
<6 |
| Max. airflow (CFM) |
28.8 |
40.6 |
| Max. pressure (mm H2O) |
0.54 |
1.07 |
| Noise level (dBA)) |
12.0 |
15.0 |

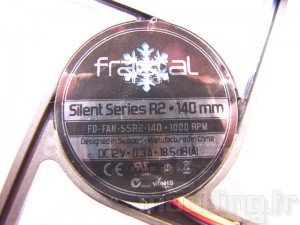

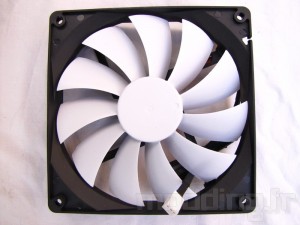

Silent serie R2 140mm
|
Low Speed |
Normal Speed |
| Speed |
800 +/-200RPM |
1000 +/- 10% |
| Dimensions (mm) |
140 x 140 x 25 |
| Weight (g) |
149.0 |
| Cable length (mm) |
500 +/- 10mm |
| Number of blades |
11 |
| Connector |
3-Pin fan header |
| Starting voltage |
<11 |
<6 |
| Max. airflow (CFM) |
52.8 |
66.0 |
| Max. pressure (mm H2O) |
0.54 |
0.84 |
| Noise level (dBA) |
14.9 |
18.5 |

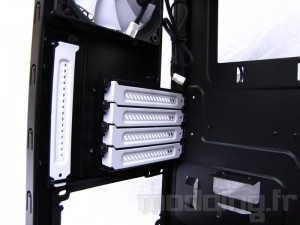

Nous avons 4 emplacements PCIe + 1 vertical

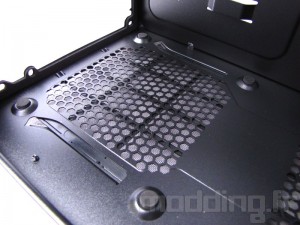

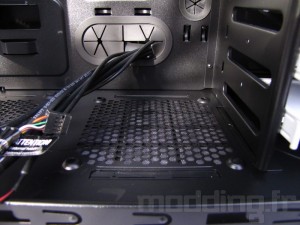

L’alimentation repose sur des supports en caoutchouc afin d’absorber les vibrations. Le fond est filtré.
Il y a un emplacement libre pour un radiateur à coté de l’alimentation, cet emplacement est également filtré.

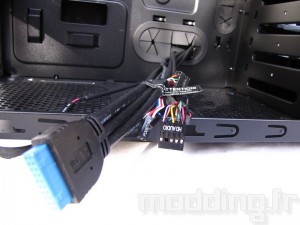

Le connecteur USB3 est doublé USB2, un bon point pour les possesseurs de cartes-mères dépourvues de connexion USB3.
Si votre carte vidéo mesure plus de 260mm il sera nécessaire de retirer la cage de disque centrale. (grâce à deux vis à main)
