Tests :
Config de test :
Nous finalisons notre config de test spécifique aux boîtiers mini ITX avec l’ajout d’une carte mère H81iPlus couplée à un i3 4130.

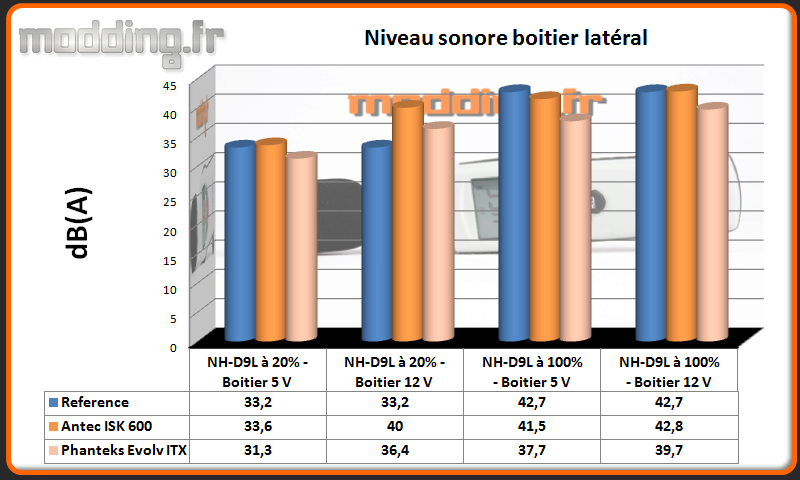

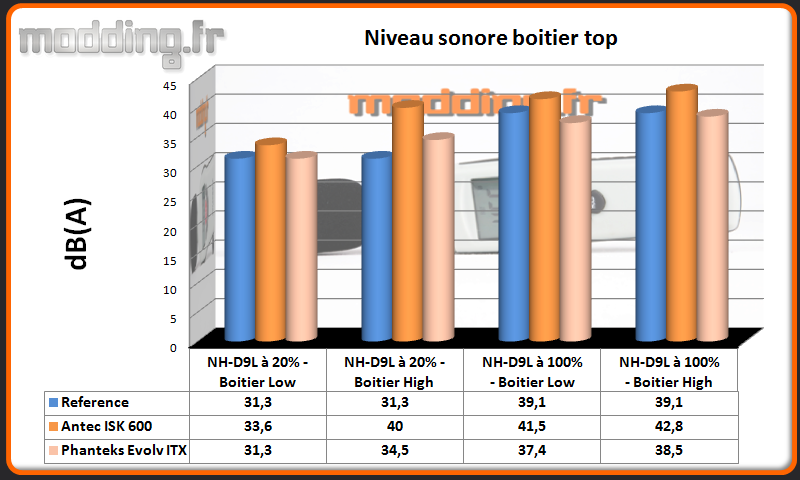

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation : PH-F200SP
- Ventilation boitier 5 V– Ventilation Noctua NH-D9L 30% (NH-D9L 30% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-D9L 30% (NH-D9L 30% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Noctua NH-D9L 100% (NH-D9L 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-D9L 100% (NH-D9L 100% – Boitier 12 V)
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le NH-D9L est géré par le logiciel Speed Fan.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles se sont gavées de chocolat pour le weekend de Pâques….).
Pour avoir une idée « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec toujours un relevé à 25 cm en position latéral et top tel qu’est la carte mère dans le boitier.
La conception du boitier avec ses parois pleines permet de filtrer le volume sonore de la config en place.
Du coup, l’Evolv ITX se révèle assez silencieux avec notre config de test, voire même très silencieux quand la ventilation est poussée au minimum.
Le ventilateur de l’Enthoo Evolv ITX
Un test est effectué sur le ventilateur du boitier : PH-F200SP.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

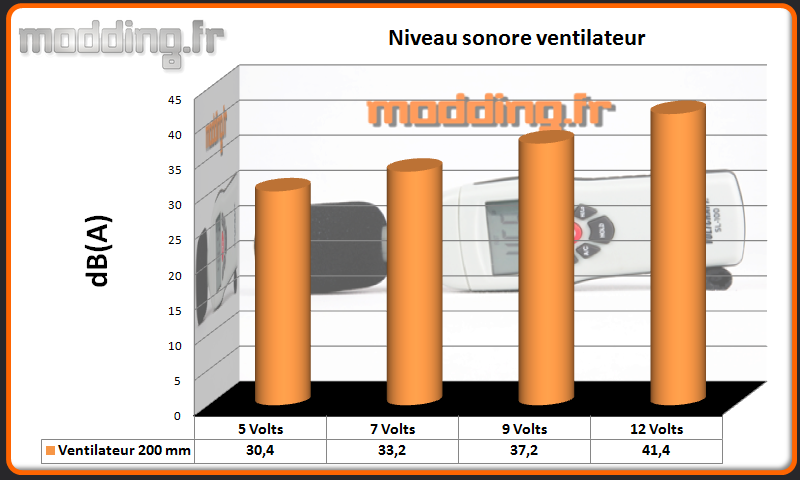

Niveau sonore

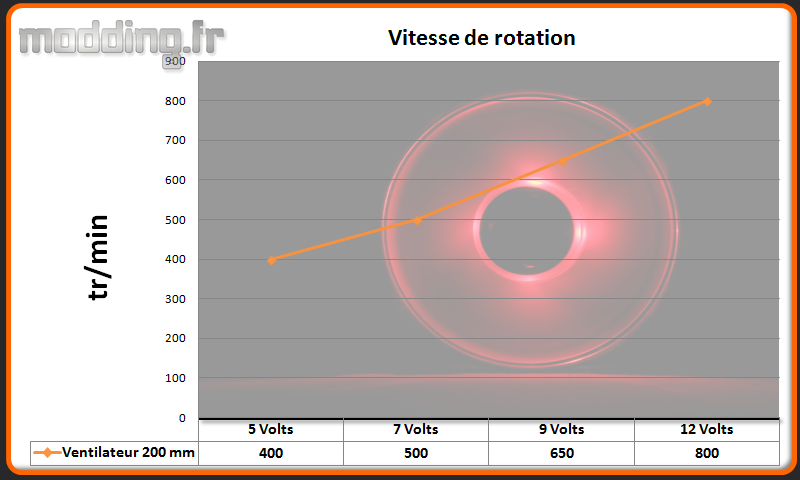

Vitesse de rotation
Le diamètre de 200 mm du ventilateur permet d’avoir une faible vitesse tout en assurant un bon flux d’air.
De ce fait le niveau sonore est faible sans pour autant être inaudible, si ce n’est à 5V ou le PH-F200SP se montre très discret.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.26.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du NH-D9L est configuré par le logiciel Speed Fan.
- –> 45° = 30%
- 45°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike.

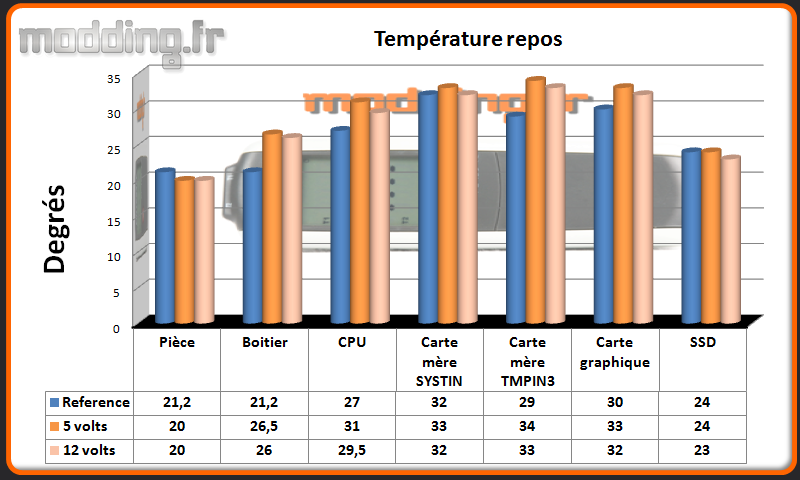

Repos

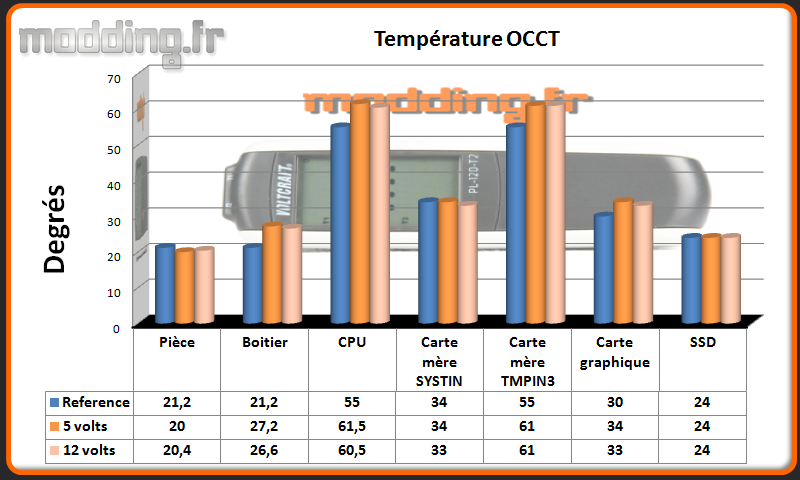

OCCT CPU

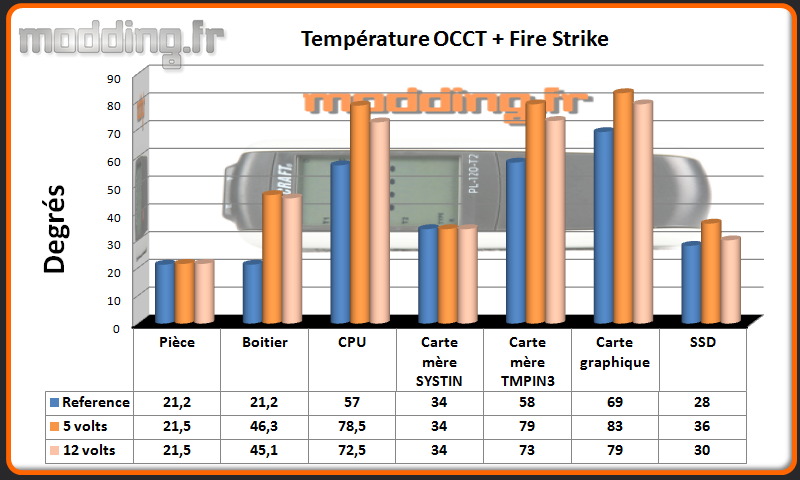

OCCT CPU + Fire Strike
Seul lors du test extrême, où l’on conjugue OCCT avec un Fire Strike Extreme, le passage du ventilateur de 5 v à 12 V donne une amélioration des températures.
Pour autant, la présence d’un seul ventilateur n’est pas suffisant pour créer un flux d’air actif au sein du boitier… Seul le SSD présent dans la cage HDD profite directement du flux d’air entrant engendré par le PH-F200SP en façade.
Pour les autres composants, on constate une différence notable avec les résultats lors des tests effectués avec la configuration hors du boitier.
D’un +6° lors du test OCCT, nous passons à + 20° en moyenne lors du test combiné! Ceci démontre que la chaleur s’accumule au sein du boitier sans pouvoir être évacuer en dehors.
De ce fait nous avons une augmentation conséquente des températures. Un deuxième ventilateur est nécessaire et aurait été le bienvenu dans la dotation d’origine.
