Montage :

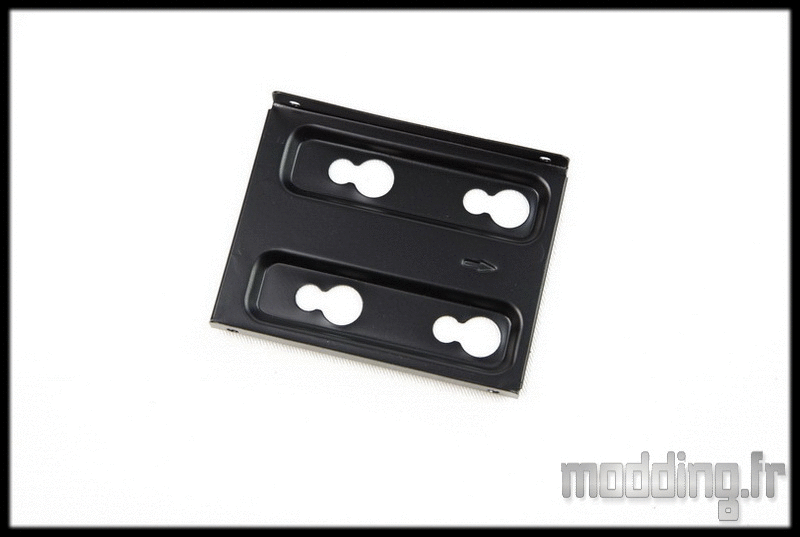

On commence par le SSD qui prend place sur son support spécifique. On peut, tout aussi bien, monter un disque dur 2.5″ car le rack se monte ensuite sur des silentblocs.
On glisse le SSD et on le fixe à l’aide de 4 vis M3 présentes dans le bundle.
Il faut juste prêter attention à l’orientation du SSD pour avoir la connectique dans le bon sens.
Nous plaçons ensuite le support et le SSD sur l’un des deux emplacements disponibles.

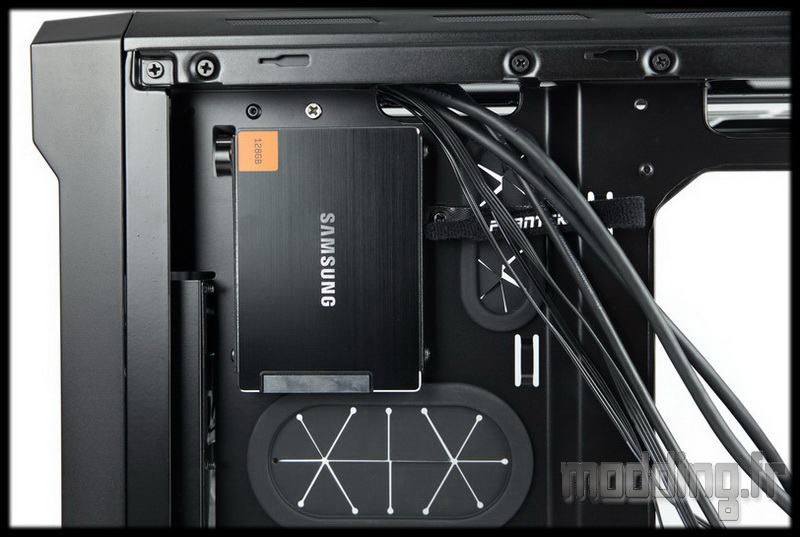

Soit derrière, au niveau des coulisses.

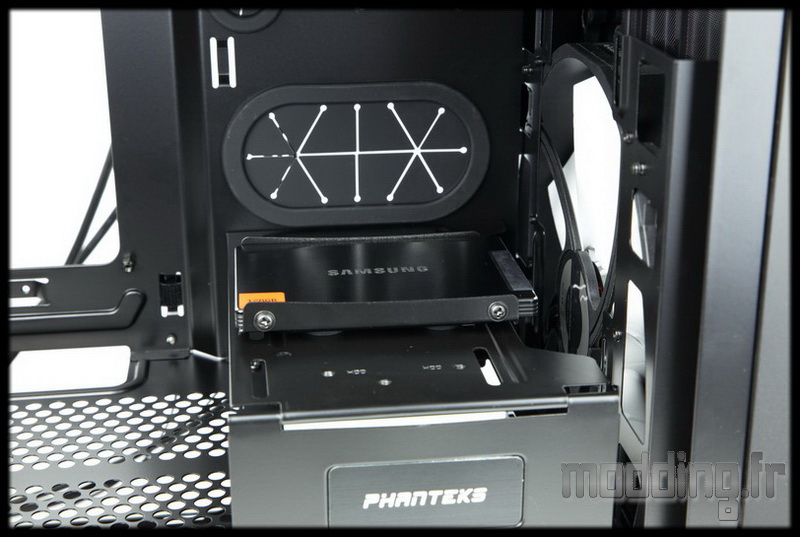

Soit devant, sur le support métallique. Nous pouvons placer le SSD dans ce sens ou à 90° avec la connectique vers le grommet.
Ce support métallique accepte aussi la présence d’un disque dur 3.5″ à condition que celui-ci soit monté dans un rack spécifique : 3.5″ HDD Bracket.
L’installation se fera à 90° avec la connectique vers le grommet.
Le montage du disque dur 3.5″ est des plus simple! Pas besoin de tournevis, ni de vis.
On écarte les bras du panier.
On met en place le disque dur. On remarque la présence de deux petits ergots qui permettent de caler le disque dur au bon endroit.
Il ne reste plus qu’à repousser les deux bras afin de fixer le disque dur.

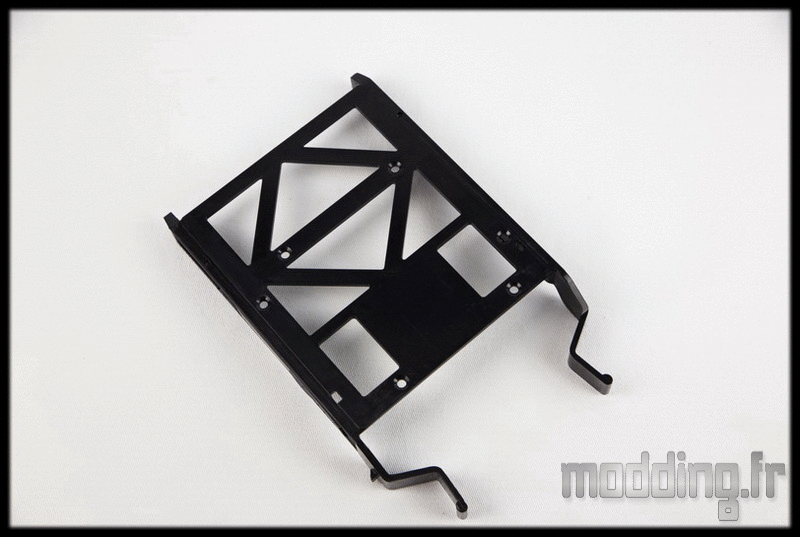

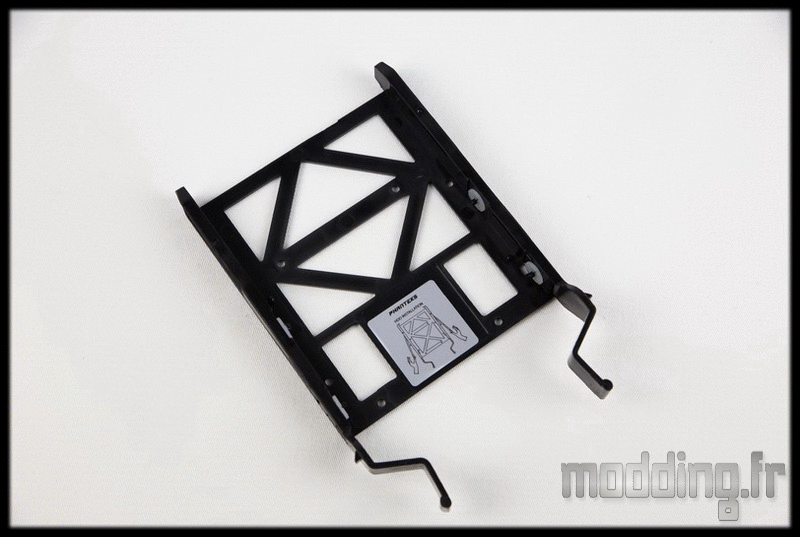

Chacun des deux tiroirs permet aussi la mise en place d’unités de stockage 2.5″.
il faut alors se munir d’un tournevis et de vis M3.
La fixation se fait alors par le dessous.

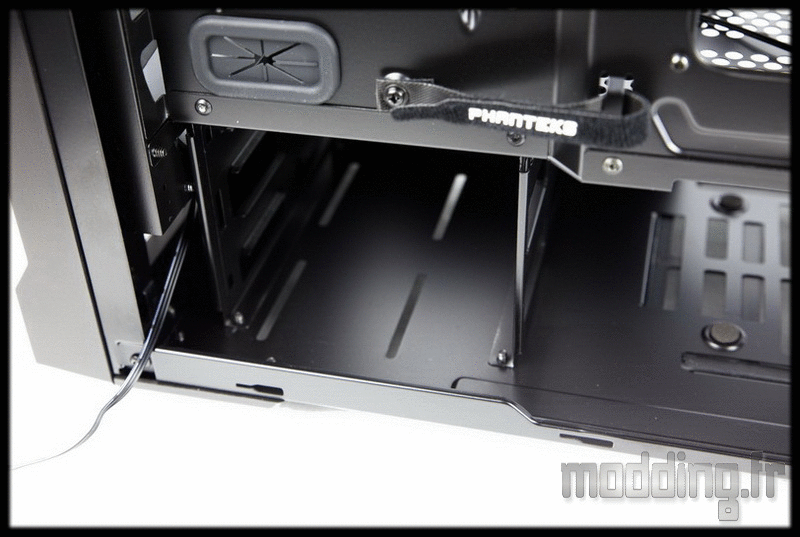

Il ne reste plus qu’à monter le tiroir dans la cage HDD.
Un petit clic confirme sa bonne fixation au sein de la cage.
Les entretoises sont positionnées sur le plateau de la carte mère.

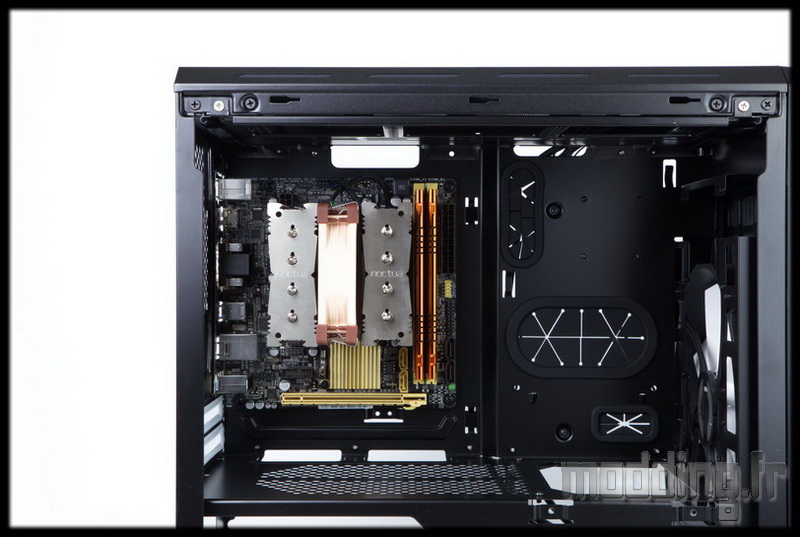

Le montage de la carte ne présente aucun problème. Nous avons une bonne place tout autour.
Nous avons même 200 mm de disponible pour la hauteur du ventirad.

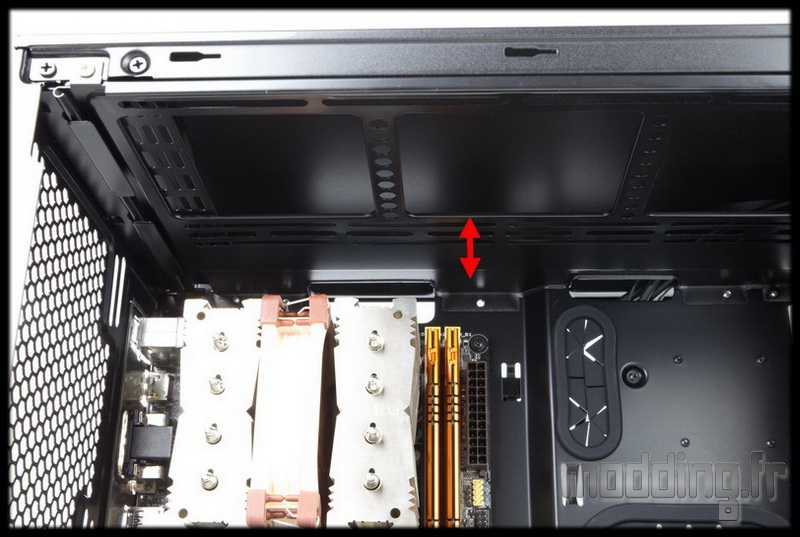

En regardant vers le haut du châssis, nous voyons que les emplacements des ventilateurs sont décalés vers la porte vitrée.
Ce qui évite ainsi toute gène avec les composants de la carte mère.
Ainsi on pourra placer des radiateurs plus épais si on opte pour un watercooling.
Le décalage par rapport au plateau de la carte mère est de 53 mm dans le cas de ventilateur/radiateur (largeur) en 140 mm.
Il passe à 73 mm dans le cas de ventilateur/radiateur (largeur) en 120 mm.

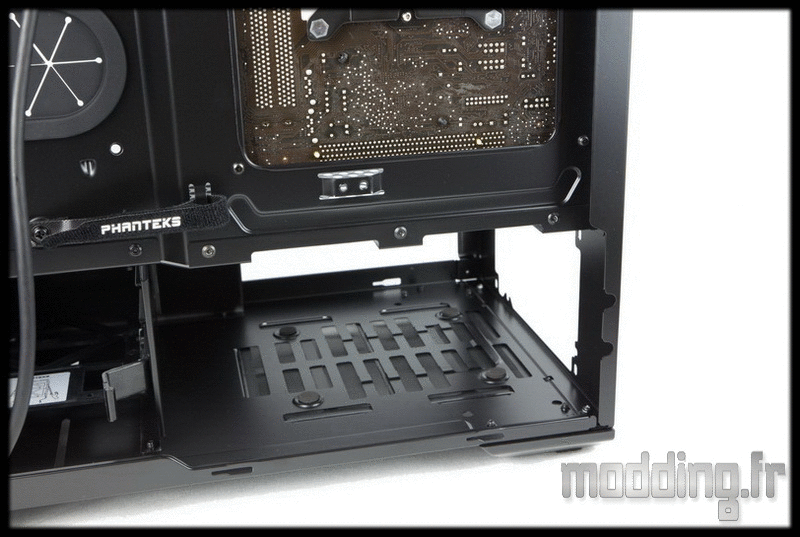

L’alimentation se met en place du coté des coulisses.
De part la présence de la cage HDD juste en avant, on conseille de brancher les câbles à l’avance (dans le cas d’une alimentation modulaire…).
Notre Seasonic mesure 160 mm de profondeur, il ne faut pas beaucoup plus pour laisser passer les câbles (ou alors on se passe de la cage HDD…).

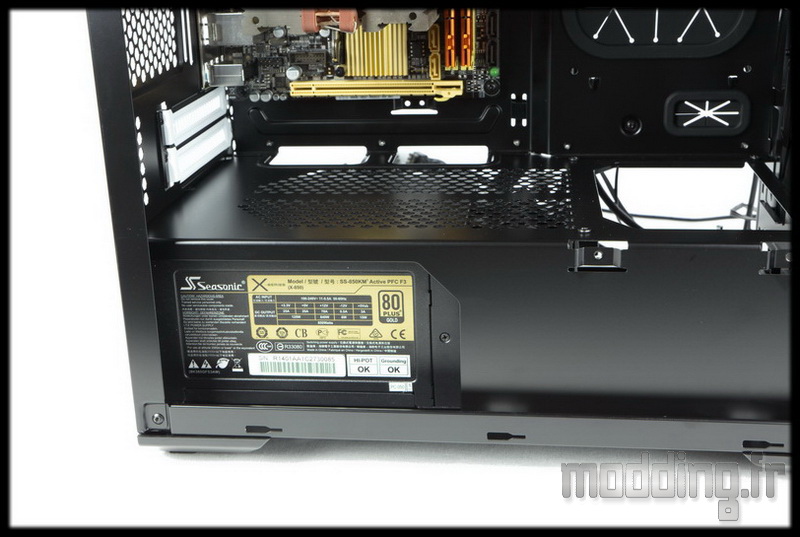

Le coffrage inférieure laisse paraître le coté de l’alimentation avec sa belle étiquette… bon, ce n’est pas franchement notre cas…

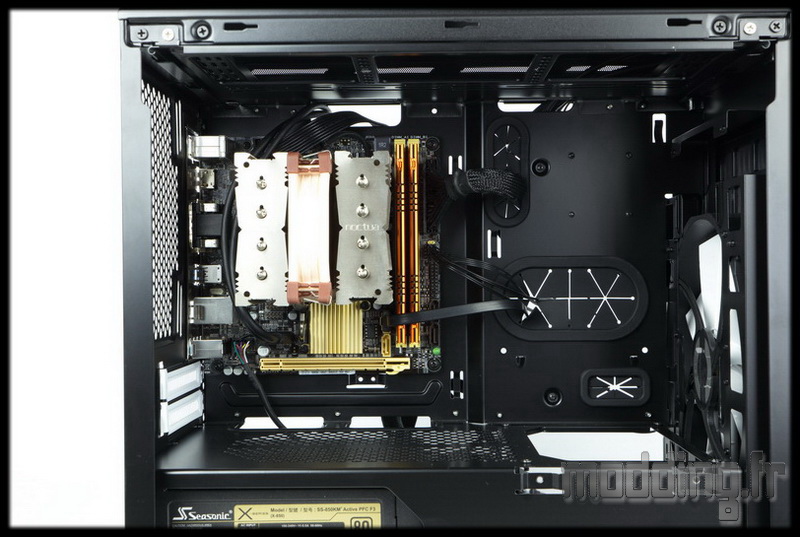

Avant de passer à la carte graphique, nous branchons tous les câbles sur la carte mère.
Nous avons un bon nombre d’ouvertures pour faciliter cette opération.

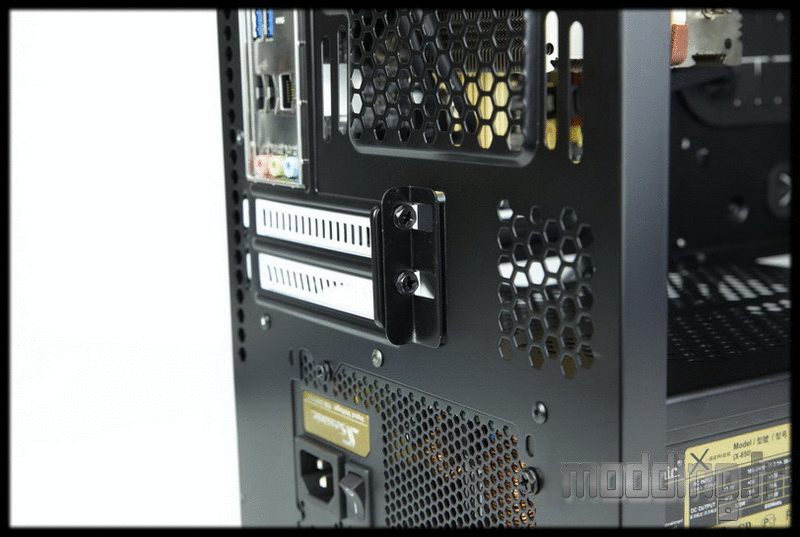

La fixation de la carte graphique se fait par l’extérieur du boitier.
Nous n’avons pas de vis à main… il faut se munir du tournevis cruciforme.
Une petite équerre permet de bien fixer la carte graphique tout en dissimulant l’ouverture laissée par ce système de fixation.

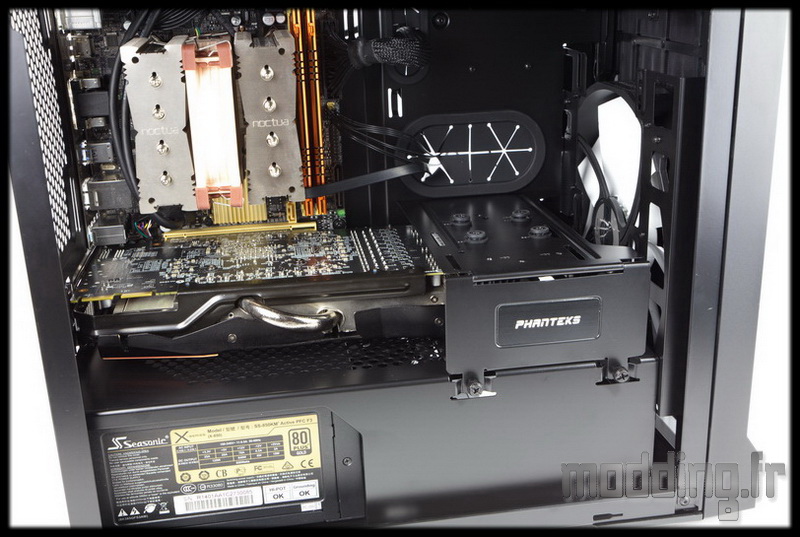

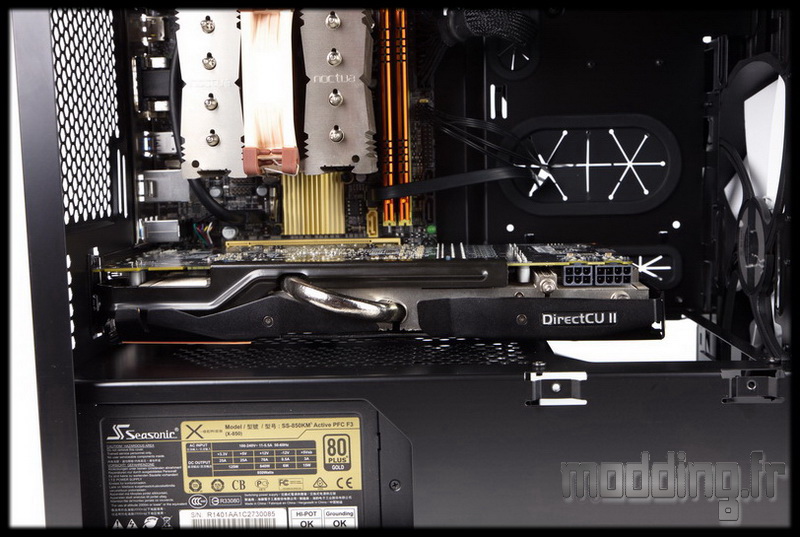

Et hop! ce sont pas moins de 330 mm de disponible pour la carte graphique.
Notre R9 280X DCUII est à l’aise!
C’est là que nous comprenons la présence de la grille sur la plaque médiane… sans cela, la proximité de la carte contre cette plaque ne serait pas optimal pour la ventilation et par conséquence le refroidissement du GPU.
Le support métallique placé en avant du boitier, ne vient pas gêner la taille de la carte graphique.
On peut même laisser ce support en place pendant la fixation de la carte.

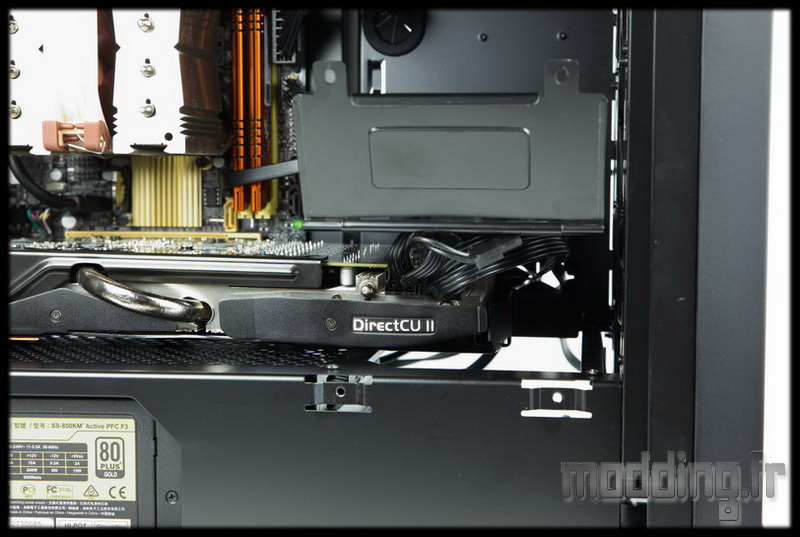

La partie distale incluant le logo de la marque, s’articule par rapport au reste du module par un système de charnière.
En retirant les deux vis à main, on peut ainsi soulever cette partie.
Il ne reste plus qu’à brancher…
Bon, OK! pour les grandes mains… il est plus facile de remettre dans un second temps le support au complet, que de s’amuser à lever le volet…

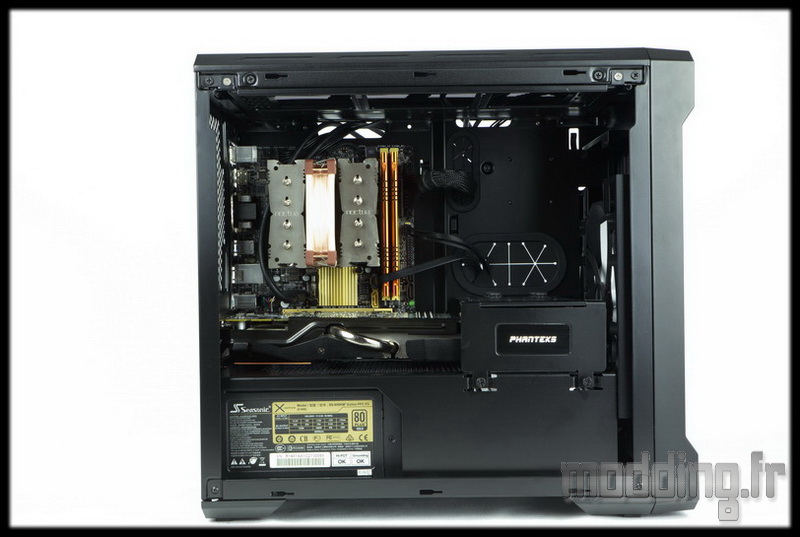

Mais il faut avouer qu’en plus de servir de support pour unité de stockage (ou de réservoir), il permet de cacher les câbles d’alimentation PCIe.
L’ouverture pour accéder à l’arrière du Socket est plus que large!
En bas de cette ouverture, nous avons un point de fixation avec deux trous taraudés, il permet la mise en place d’un hub PWM que l’on trouve sur les autres boitiers de la marque.

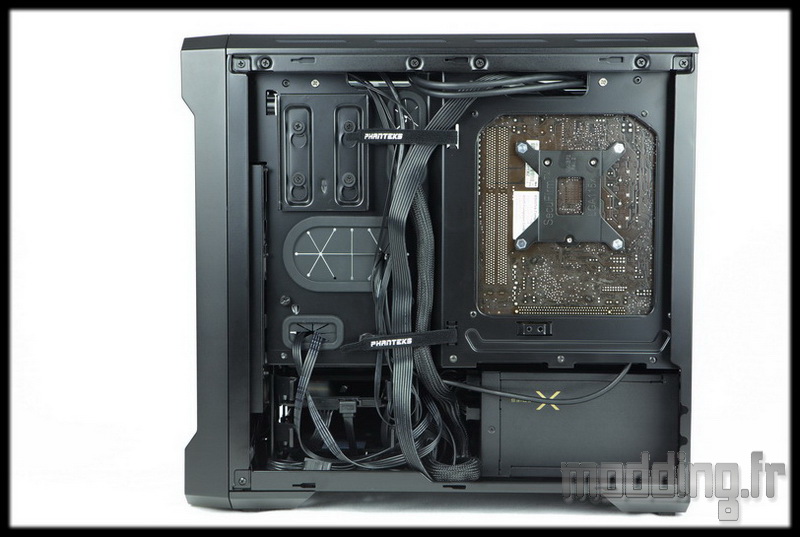

Le rangement des câbles à l’arrière est facilité par les deux attaches velcro.
D’ailleurs tout se passe à l’avant du plateau de la carte mère et nous avons 28 mm d’espace à ce niveau.

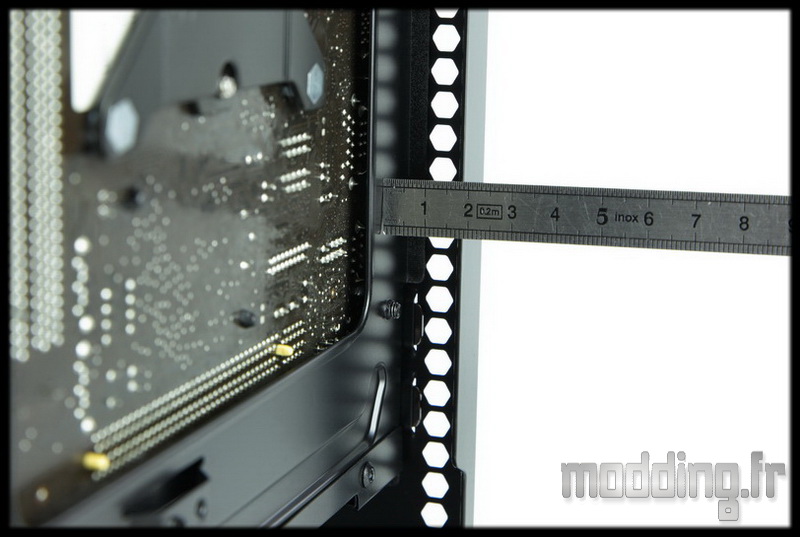

Derrière le plateau de la carte mère, ce sont 18 mm de disponible.

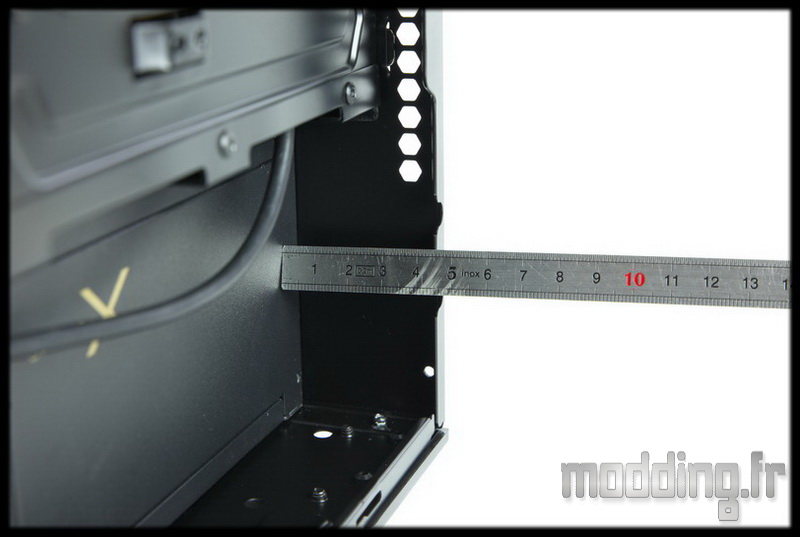

Et aux cotés du bloc d’alimentation, ce sont carrément 45 mm!
Bref, il y a de la place!
On referme les portes.

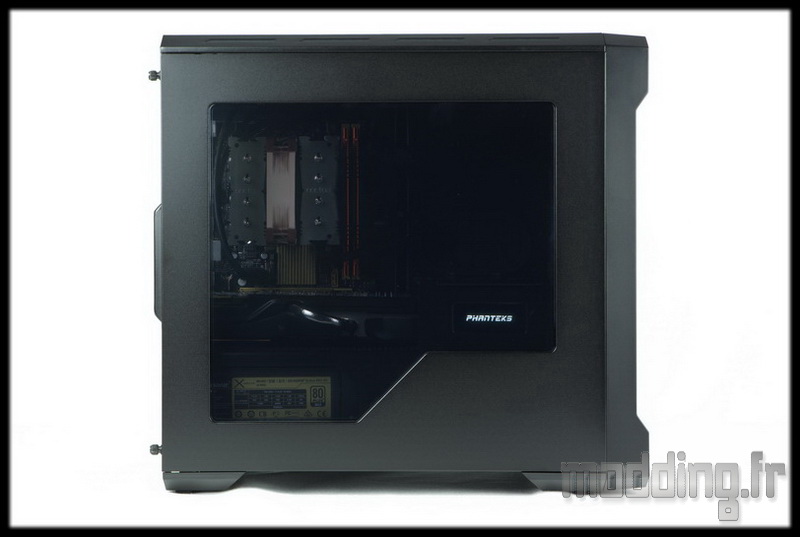

La vitre nous offre une bonne vue sur la config avec le petit déport vers le bas, histoire de contempler notre sticker du bloc d’alimentation.

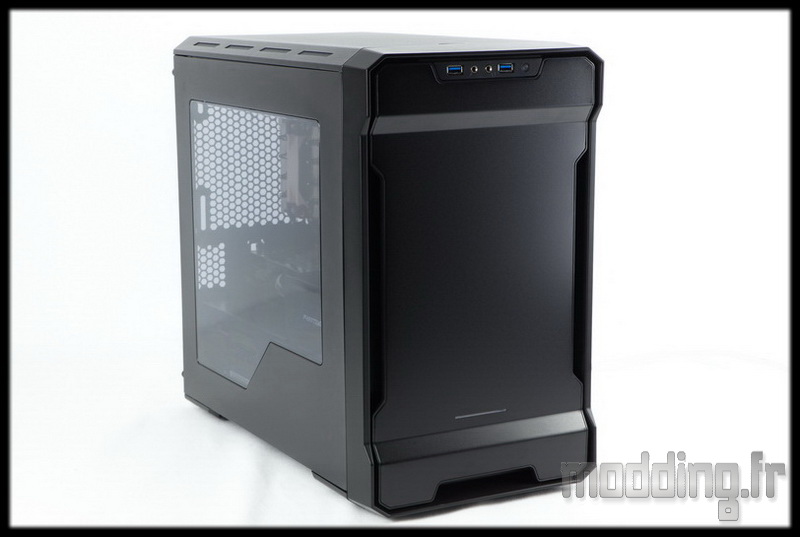

Coté éclairage, l’Enthoo Evolv ITX fait dans le discret de chez discreto!
Le petit trait translucide sur la bas de la façade s’éclaire de blanc, mais c’est un éclairage très faible… il faut vraiment être dans le noir pour apercevoir cette petite lumière. On découvre aussi les petits flashs blancs de la Led d’activité disque.
