Démontage :
Sur l’Evovl ITX, nous avons deux emplacements spécifiques au rack SSD, mais le bundle ne contient pas de rack supplémentaire.

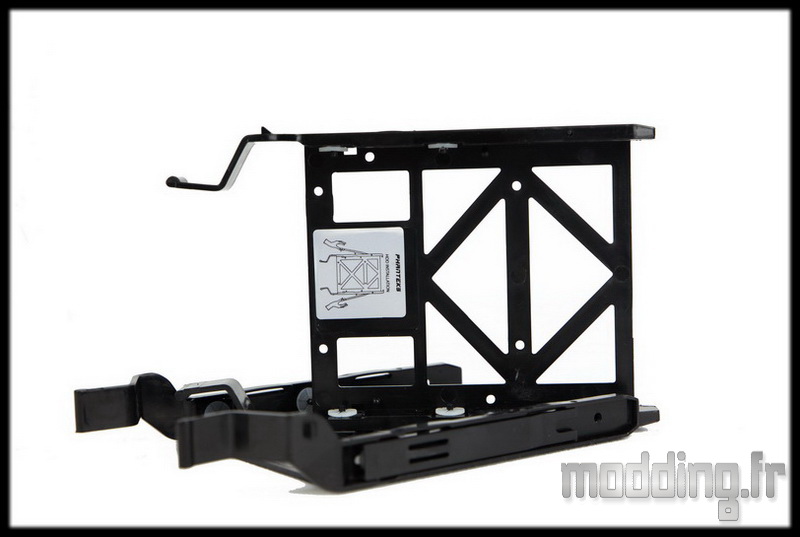

Les deux tiroirs de la cage HDD permettent de monter un disque dur 3.5″ sans avoir recours au moindre outil.
Des silentblocs sont présents pour amortir les vibrations du disque dur.
Nous avons aussi la possibilité de monter des unités de stockage 2.5″, des trous sont placés sur la base du tiroir pour permette cette mise en place. Des vis ainsi qu’un tournevis sont, dans ce cas, nécessaires.

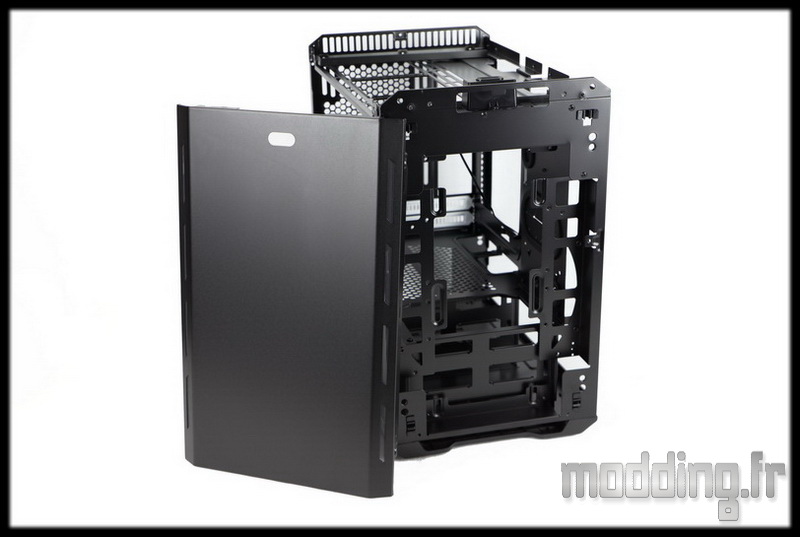

La façade est fixée au châssis par 4 plots.
On la retire en passant les doigts sous la façade et en tirant vers soi.

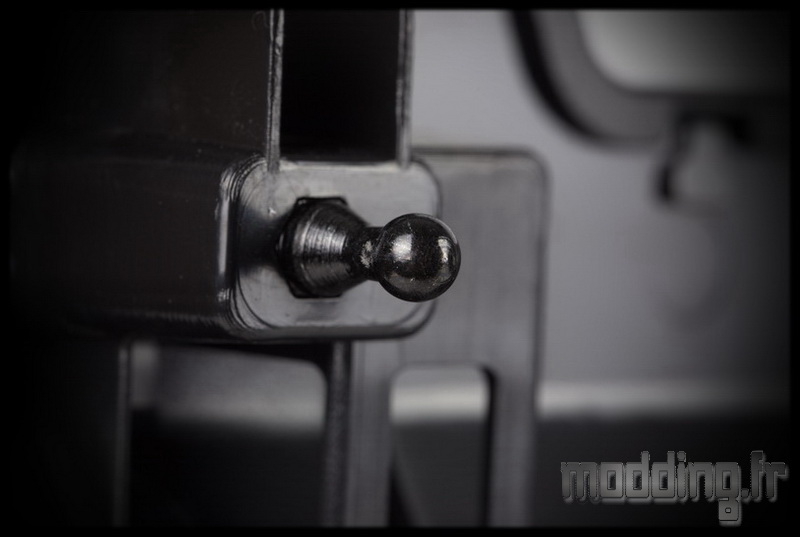

Ce sont 4 plots en forme de boule qui viennent s’enficher…
… Dans ces attaches spécifiques.
Le système semble assez endurant.

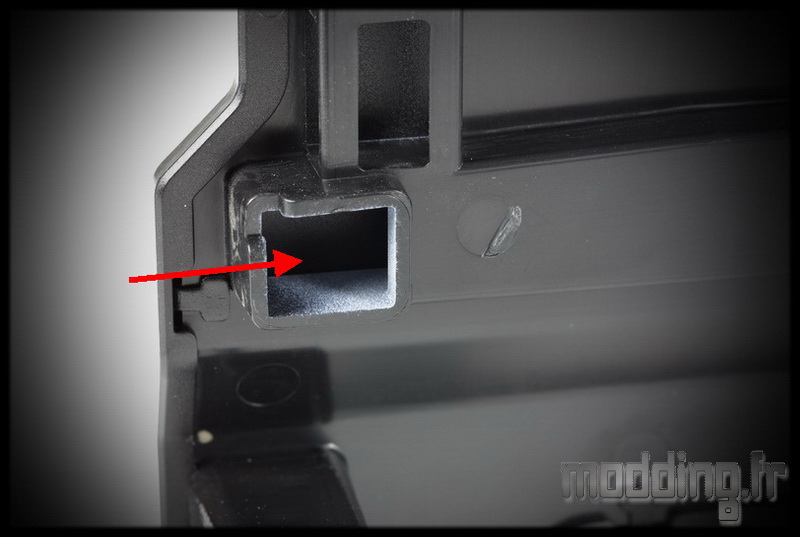

Dans la partie basse de la façade, nous avons un conduit qui mène derrière la petite ouverture rectiligne translucide.
Le conduit semble avoir été peint en blanc.

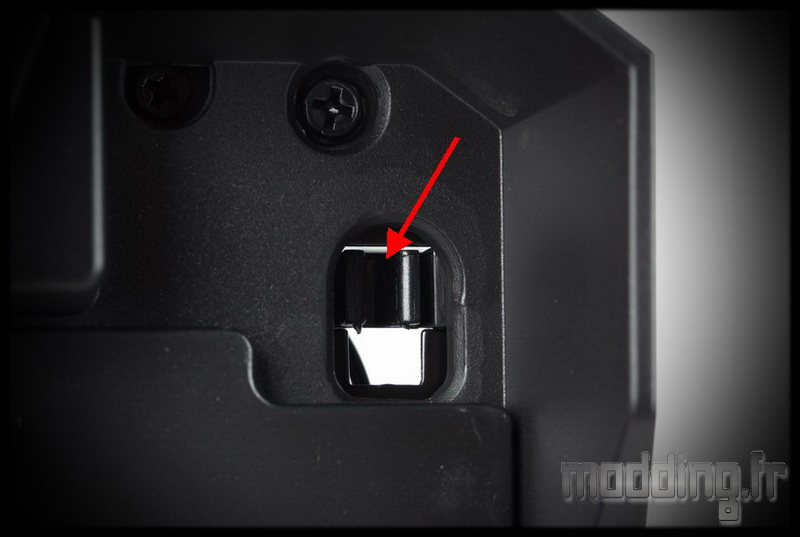

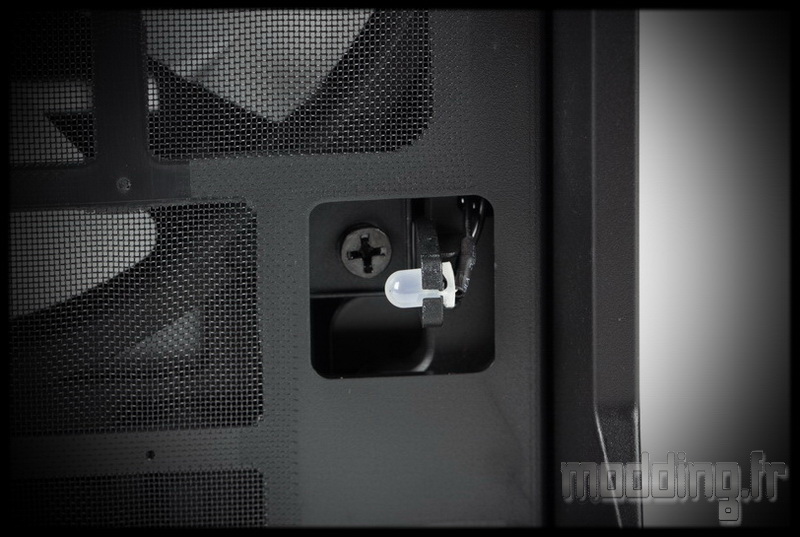

Il permet en fait la diffusion de la lumière émise par cette Led blanche qui correspond à la Power Led.

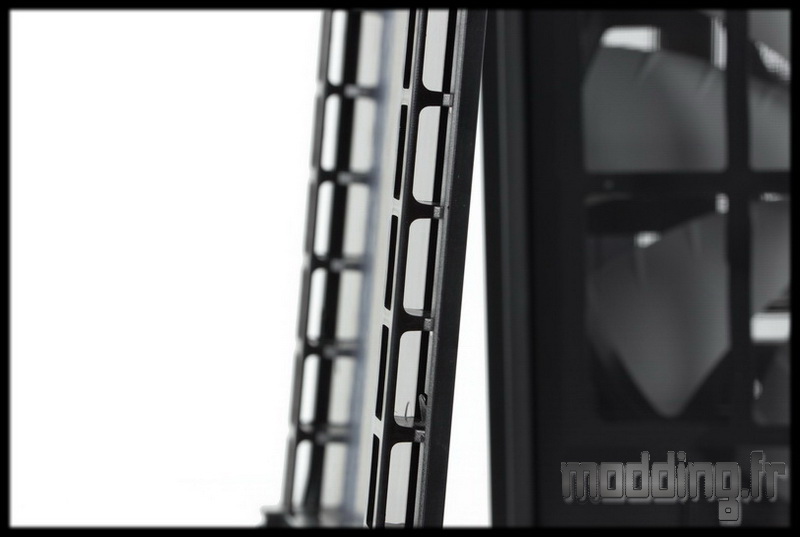

L’arrière de la façade est pourvue, au niveau de son épaisseur, d’une multitude d’ouvertures permettant ainsi le passage de l’air pour alimenter le ventilateur placé à l’avant du boitier.

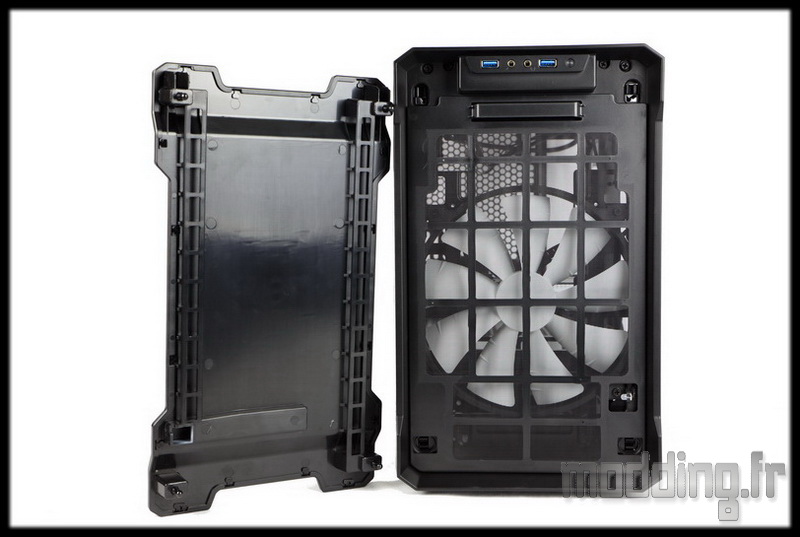

Derrière la façade, nous avons un filtre monté sur une structure en plastique.

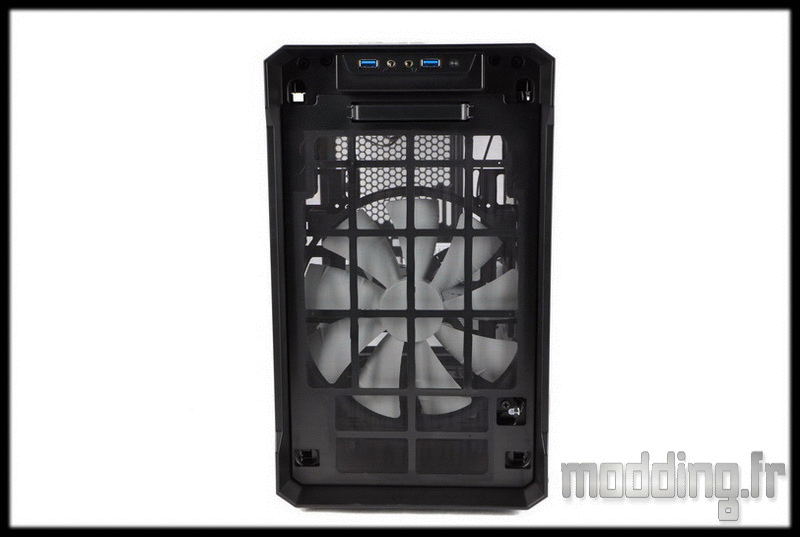

Une poignée permet de pouvoir retirer ce filtre afin d’avoir accès au ventilateur en 200 mm présent.

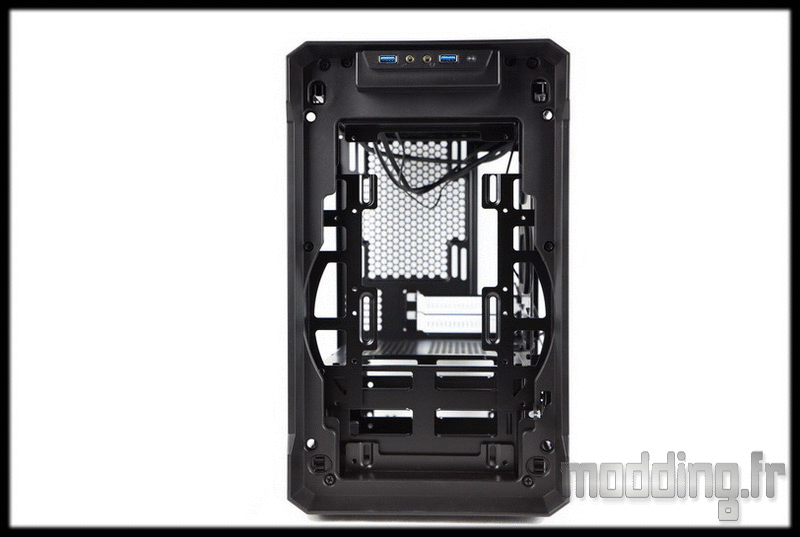

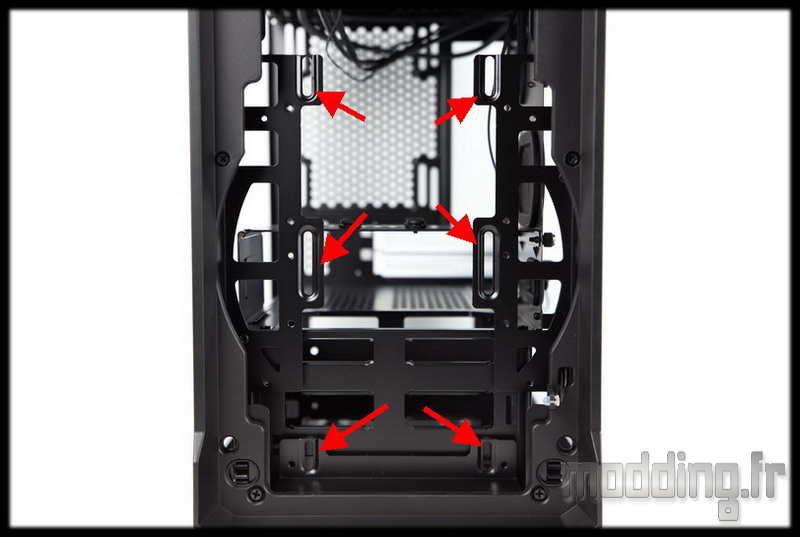

En lieu et place de ce ventilateur, nous avons la possibilité de positionner deux ventilateurs en 120 mm (flèches rouges) ou en 140 mm (trous taraudés).
Les trous des emplacements en 120 mm sont oblongues, ce qui a l’avantage d’ajuster la hauteur des ventilateurs voire d’un radiateur de watercooling.
En effet un radiateur 240 pourra prendre place à l’avant du boitier, à condition de retirer la cage HDD.
Le support placé à l’avant du boitier, portant la plaque Phanteks, est fixé par 4 vis à main (2 à l’avant, 2 à l’arrière).
Nous avons des silentblocs en place sur les trous nommés SSD.
Ils permettent la mise en place du rack SSD qui se trouve dans les coulisses du châssis.

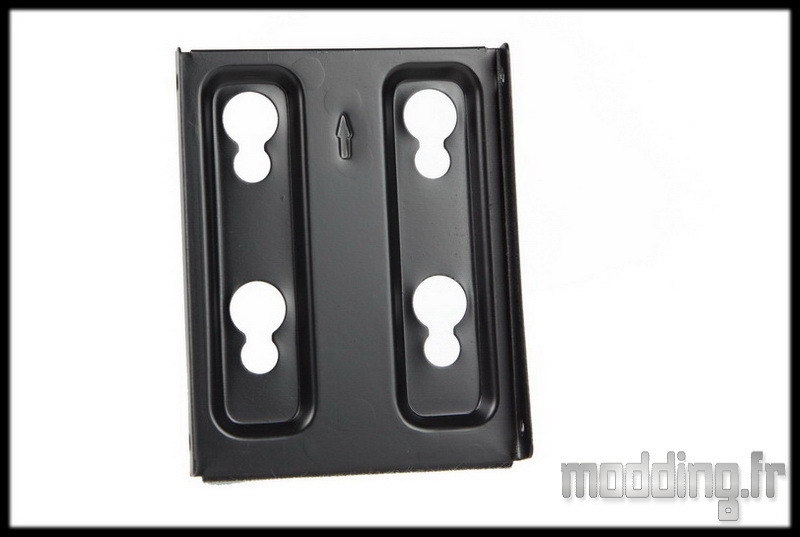

Pour la mise en place d’un deuxième SSD à ce niveau, il faudra prendre un second rack en option ==> SSD Bracket.
On remarque la présence de trous nommés HDD. Pour au temps, on ne pourra pas fixer directement une unité de stockage 3.5″… il faut passer par un rack spécifique au disque dur 3.5″ : 3.5″ HDD Bracket.
On déplacera alors les silentblocs sur ces trous.
On note aussi la présence de trous oblongues. Ils sont dédiés à la mise en place d’un réservoir de watercooling.

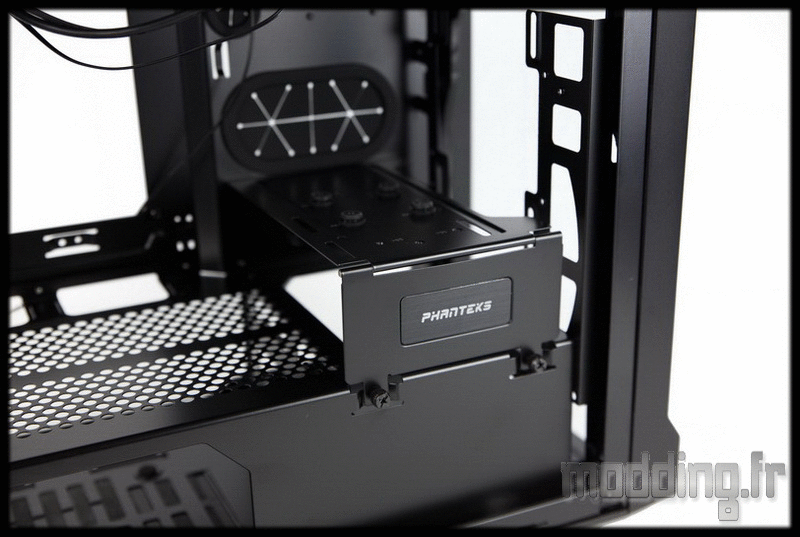

La partie munie de la plaque en alu brossé Phanteks, s’articule sur la plaque principale par un jeu de charnière.
La façade est en fait composée en deux parties. La partie principale pleine que nous avons retirée et un châssis en plastique qui vient entourer la partie pleine ainsi qu’inclure le panneau avant.
Cette partie est fixée au boitier par 6 vis 6.32.
Le PCB du panneau avant est fixé par deux vis.

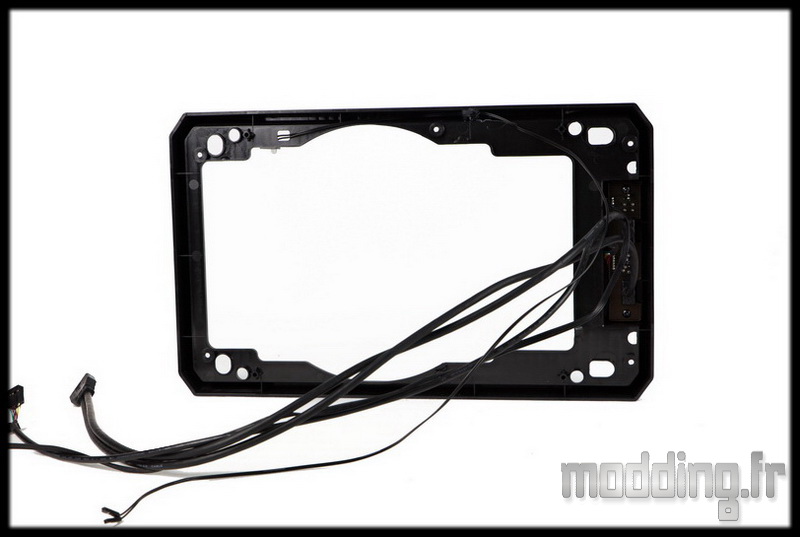

Les câbles issus de la connectique sont de couleur noire.
Le top métallique du boitier est fixé par pas moins de 15 vis.

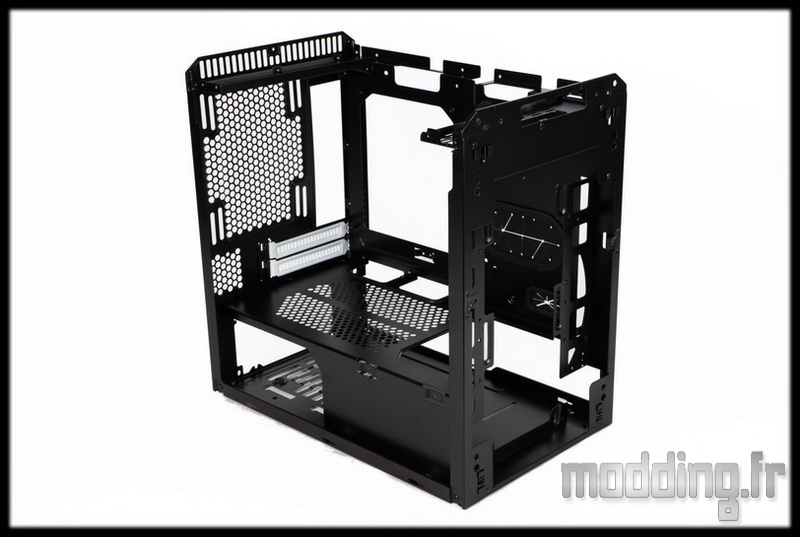

Nous n’avons aucune pièce plastique de renfort sur la partie interne.
On trouve seulement les deux grilles couvrant les ouvertures se situant de part et d’autre.
Le bouton Power est totalement indépendant du reste de la connectique du panneau avant
Il est fixé au châssis par deux vis.
Lorsque nous avons retiré le top du haut du châssis, nous avons noté la présence de deux vis chromées parmi les 15 vis.
Nous avons deux autres vis de ce type du coté des coulisses.

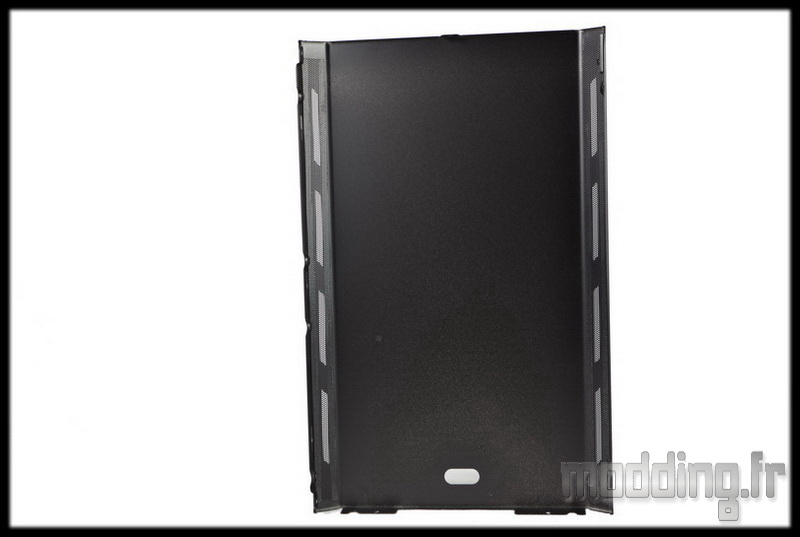

Elles fixent la plaque métallique qui sert de partie supérieure du châssis.

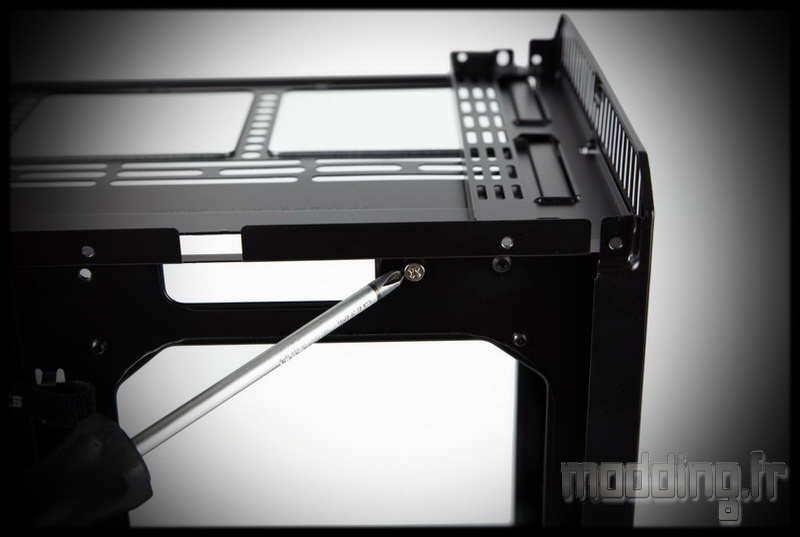

Une fois ces deux vis chromées retirées, nous avons la possibilité d’enlever le haut du chassis.
La plaque glisse sur le coté tel un tiroir!

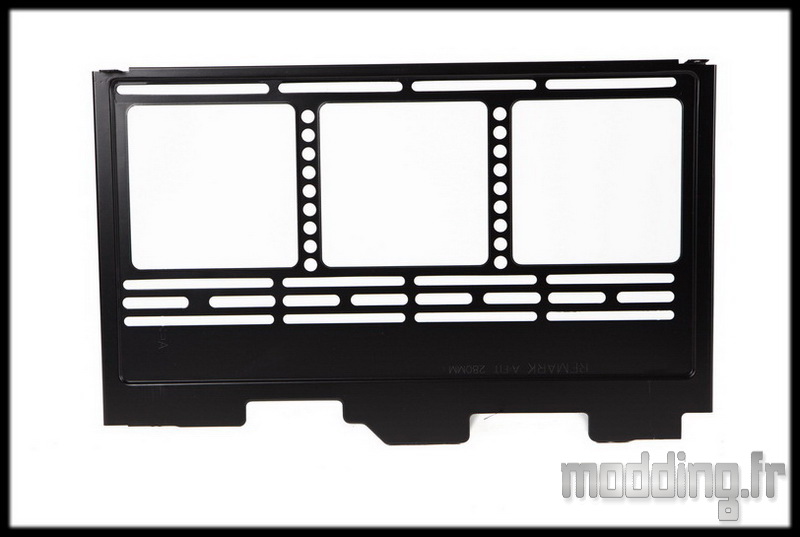

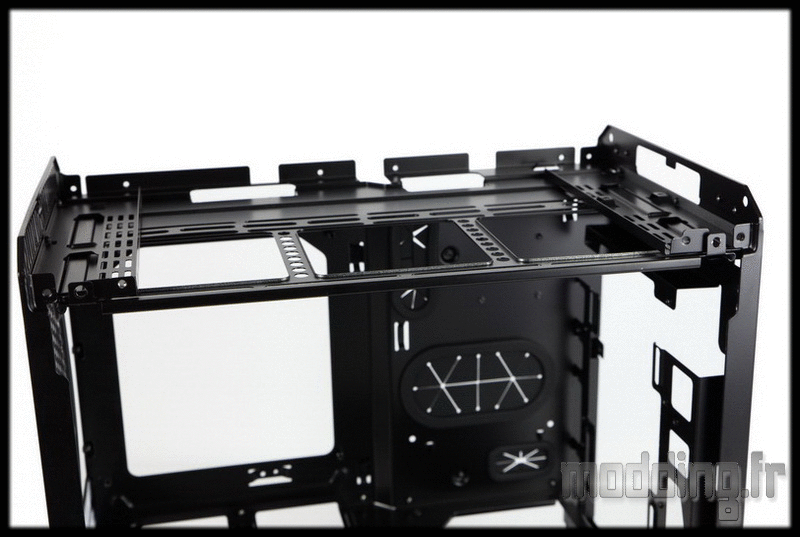

Une multitude de trous oblongues permettent la mise en place de deux ventilateurs en 120 mm ou en 140 mm.
Leur forme facilite l’ajustement sur la profondeur du boitier, idéal pour la mise en place d’un radiateur en 240 mm voire même d’un 280.
On remarque le décalage des fixations vers la porte vitrée pour avoir un maximum de compatibilité avec la carte mère, notamment avec un radiateur épais.

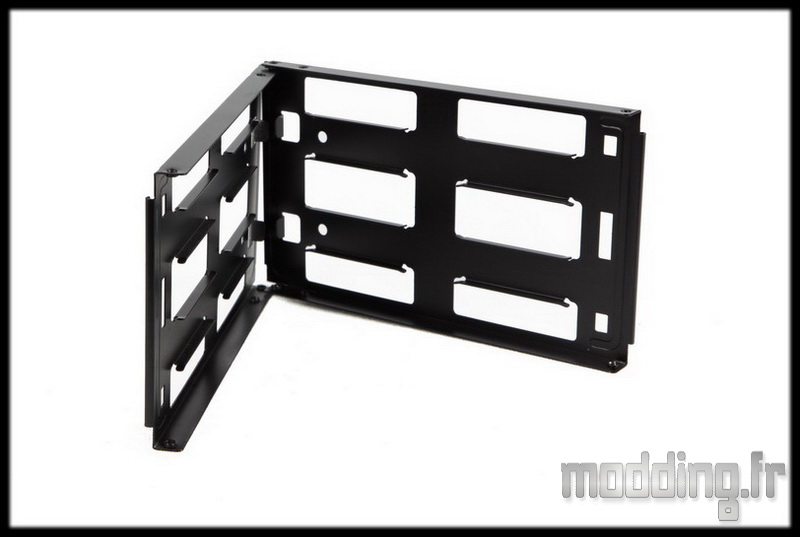

La cage HDD est formé par deux plaques contenant les glissières.
Elles sont fixés au châssis par 4 vis au bas du boitier et 4 vis sur la plaque médiane.

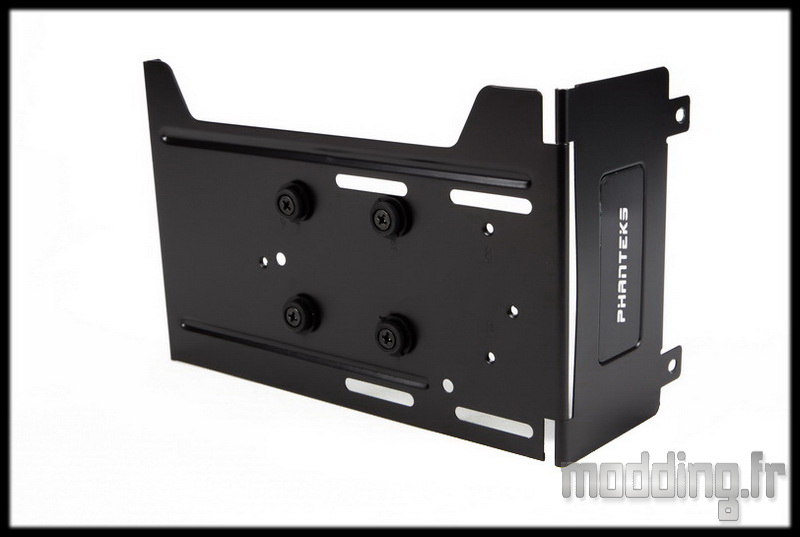

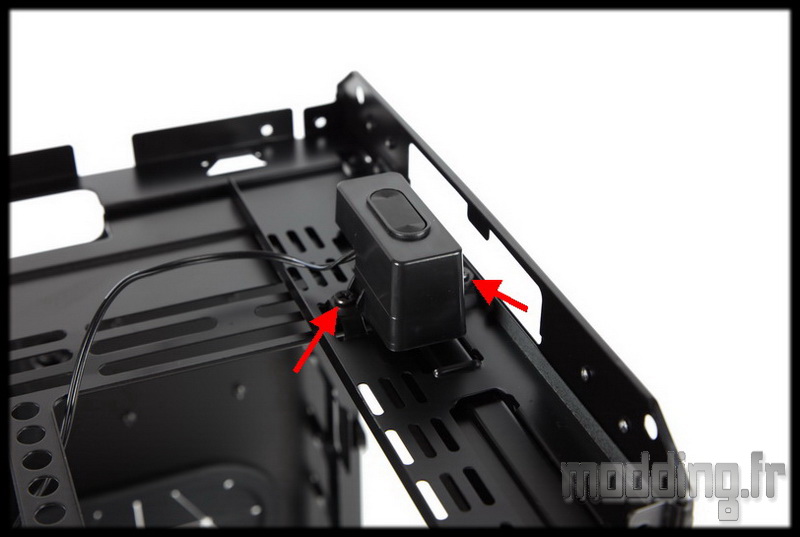

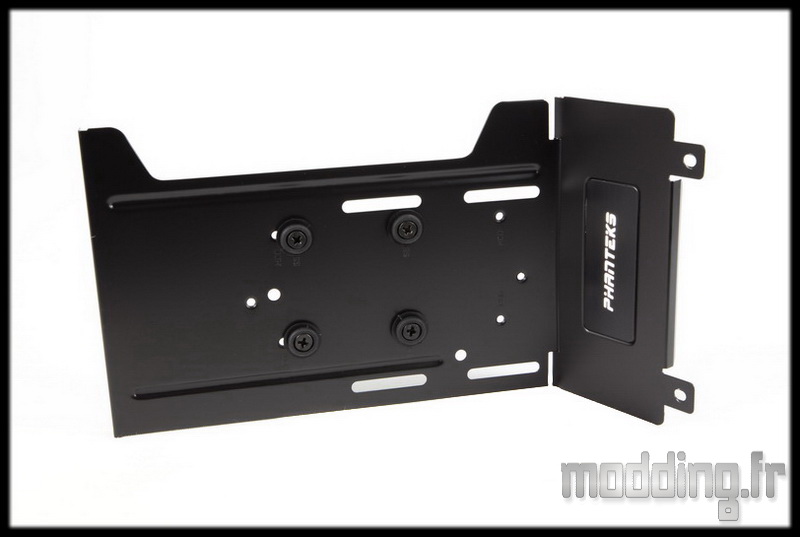

Nous avions vu, sur le bas du châssis, la présence de trous oblongues. Ils permettent la mise en place d’une pompe de watercooling par le biais du support dédié disponible en option : Pump Bracket.
L’emplacement arrière, pour un ventilateur en 120 mm ou en 140 mm, est aussi muni de trous oblongues. Ce qui facilite la mise en place éventuel d’un radiateur 120 ou 140.

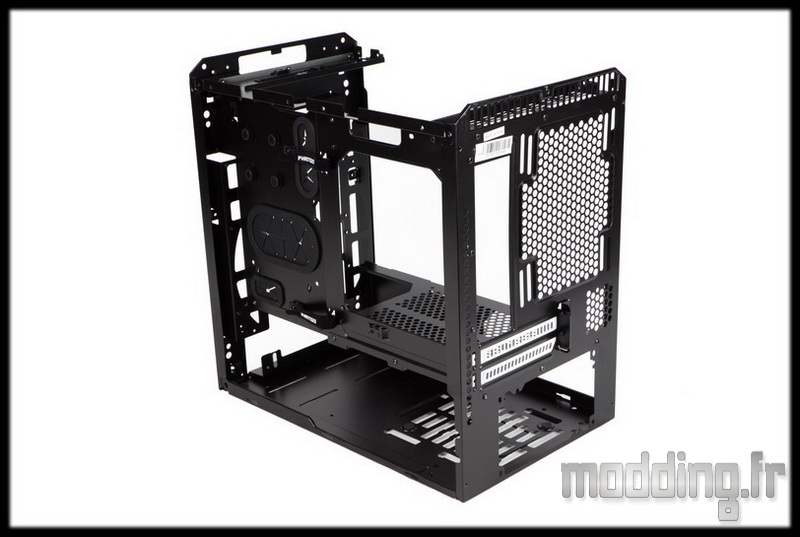

Le boitier Enthoo Evolv ITX est pré disposé à la mise en place d’un watercooling complet.
Une vidéo réalisée par Phanteks nous montre les possibilités en aircooling et watercooling de ce boitier.
[youtube]https://www.youtube.com/watch?v=68jj4ANjKGA[/youtube]
Le filtre de l’alimentation est amovible tout comme les pieds du boitier.
Ces derniers sont fixés par 4 vis pour chaque module. 2 des vis sont cachées sous les patins en caoutchouc.
Tout le reste des éléments sont fixés les uns aux autres par des rivets.
Les grommets, les attaches velcro, et les équerres PCI sont amovibles.
L’unique ventilateur présent sur l’Evolv ITX est un 200 mm positionné à l’avant du boitier.
Cadre noir aux formes arrondies, il englobe 9 pales blanches.

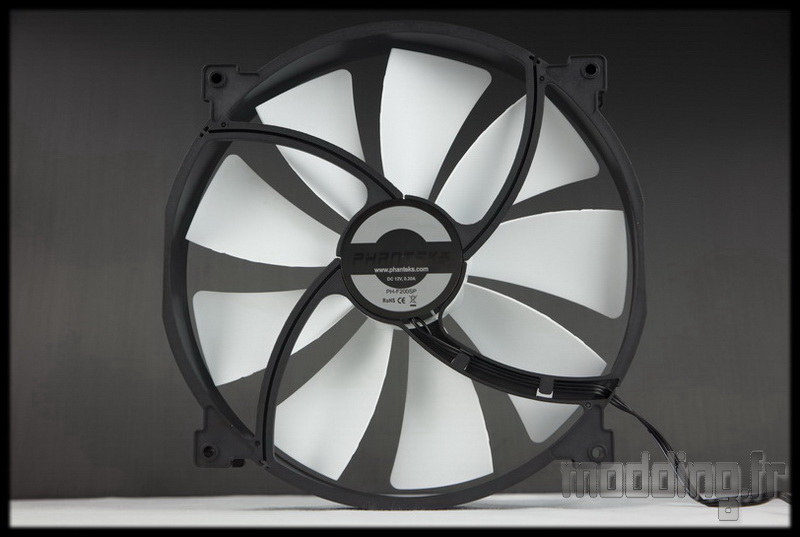

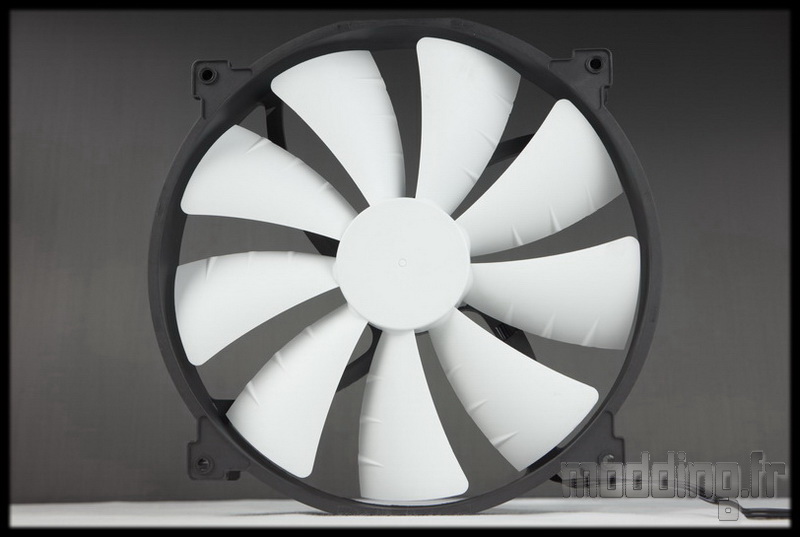

Il s’agit du ventilateur PH-F200SP, avec son design particulier au sein des pales : le Maelstrom Vortex Booster qui accentue le passage de l’air tout en diminuant les turbulences ce qui permet de réduire le volume sonore.
A son passage sur le boitier, il délaisse ses patins anti vibration.
Par contre il garde un câble de 800 mm de long!!! qui se termine par une prise 3-pins.
Vitesse de rotation : 800 tr/min (+/- 250), ce qui engendre un débit d’air max de 110.1 CFM soit 187 m3/h et une pression statique de 1.04 mmH2O.
