L’extérieur :
Le boitier est de couleur noire.
Il est constitué de plastique et d’acier.
Il mesure 230 mm de large sur 395 mm de profondeur avec une hauteur de 375 mm.
Son poids à vide est 5.4 kg.

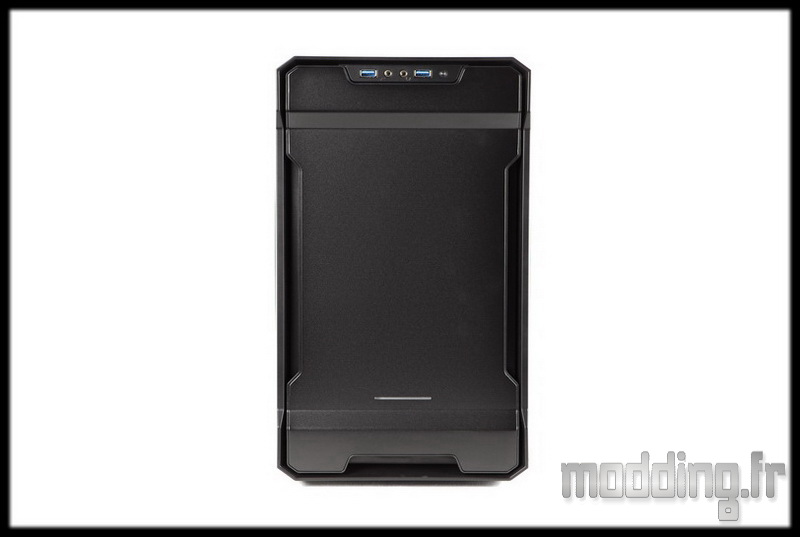

La façade est pleine. Pas de cache baie pour lecteur 5.25″.
Sur les cotés ainsi que le bas, nous avons des ouvertures qui donnent sur l’avant du châssis.
La façade est clipsée au boitier par intermédiaire de 4 plots.
Ce sont par ces ouvertures que l’air entre pour alimenter un ventilateur en 200 mm se trouvant caché derrière.

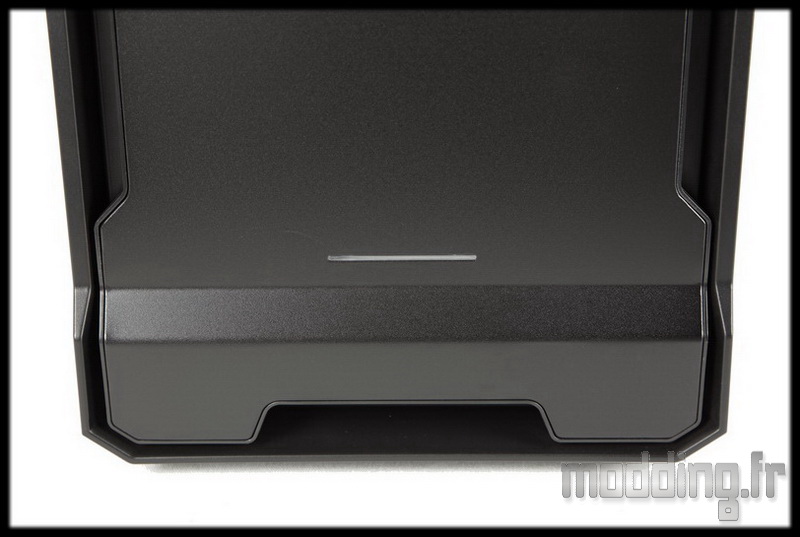

Nous avons un trait translucide au bas du boitier qui cache la Led Power.

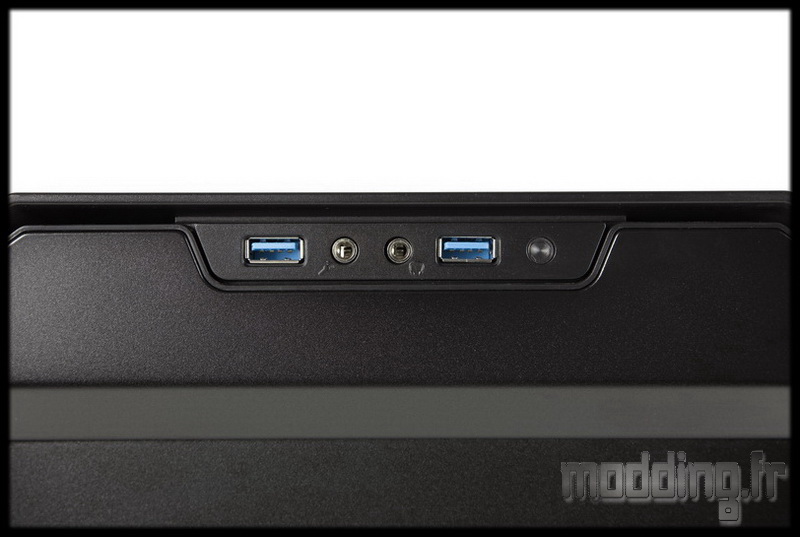

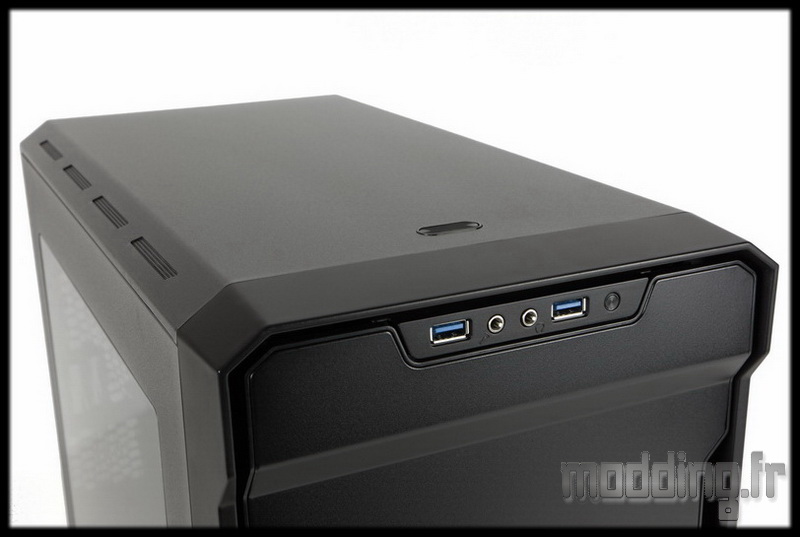

En haut de la façade se positionne le panneau avant qui comprend deux ports USB 3.0, les prises audio ainsi que le bouton Reset avec la Led d’activité disque intégrée.
Le bouton Power est relégué sur le haut du boitier.
Nous constatons que la façade n’est pas totalement plane, apportant quelques formes à ce nouveau boitier.

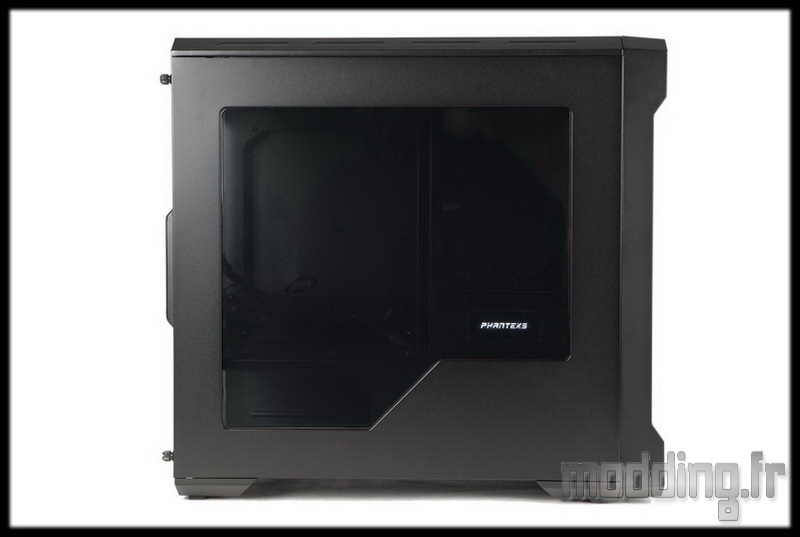

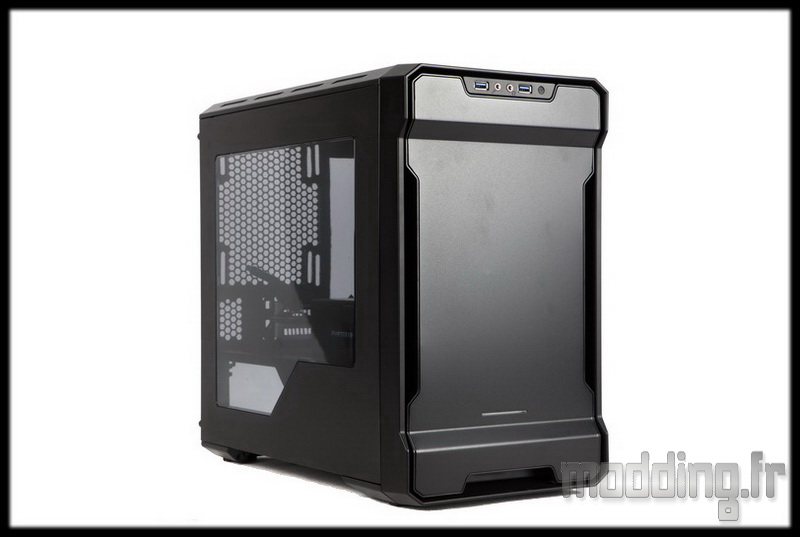

La porte principale est pourvue d’une vitre qui occupe une bonne superficie.
Elle est légèrement teintée.

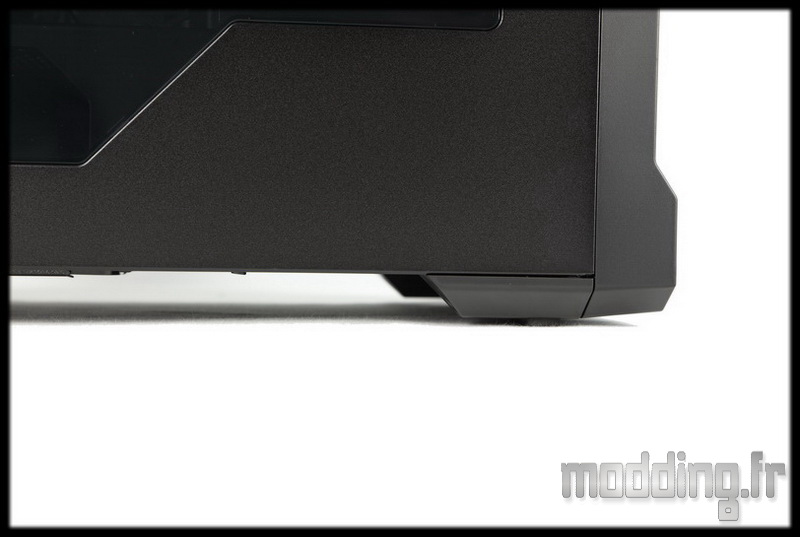

Les pieds surélèvent l’Evolv ITX de 22 mm.

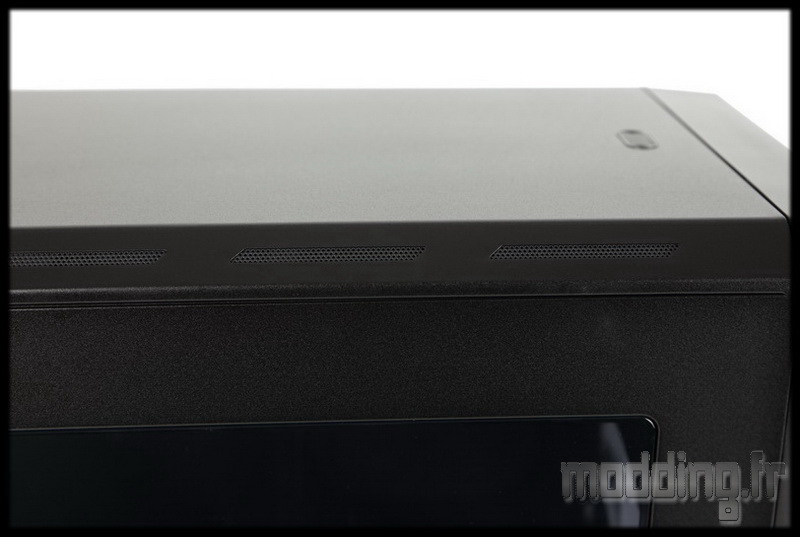

Au dessus des portes latérales, sur les rebords du top, nous avons des ouvertures grillagées permettant le passage de l’air.

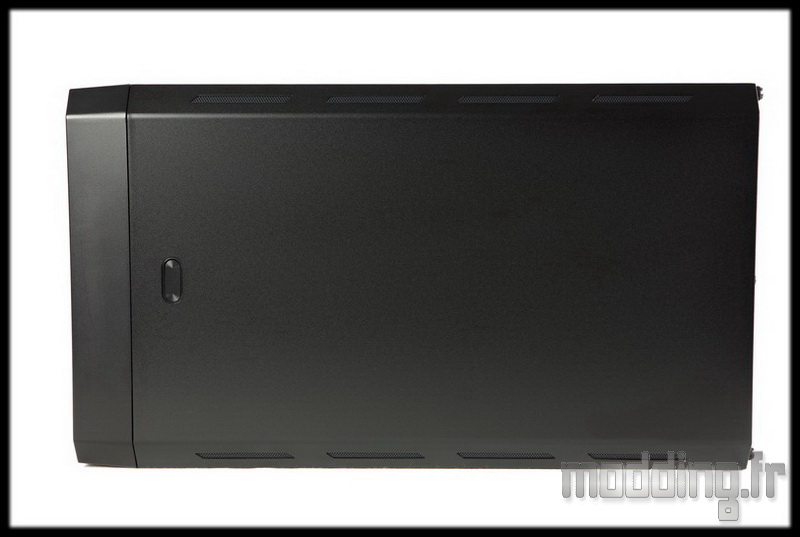

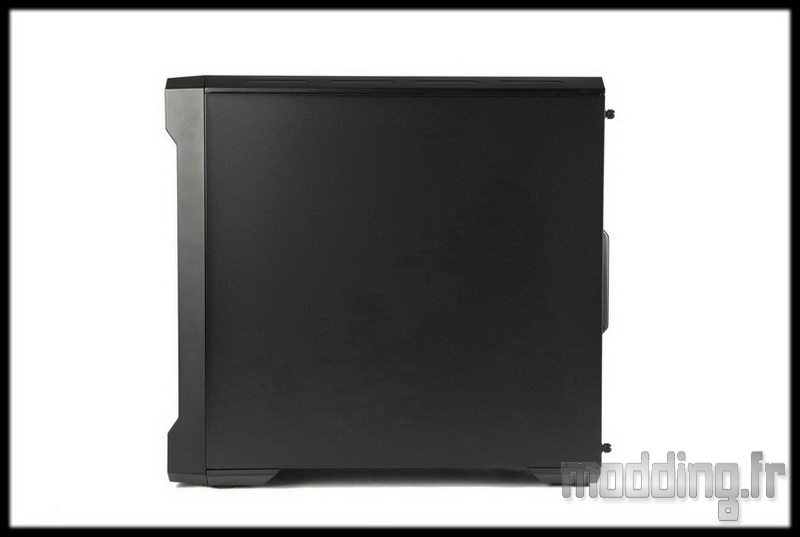

La porte controlatérale est totalement pleine.
La peinture noire revêt un aspect légèrement granité.

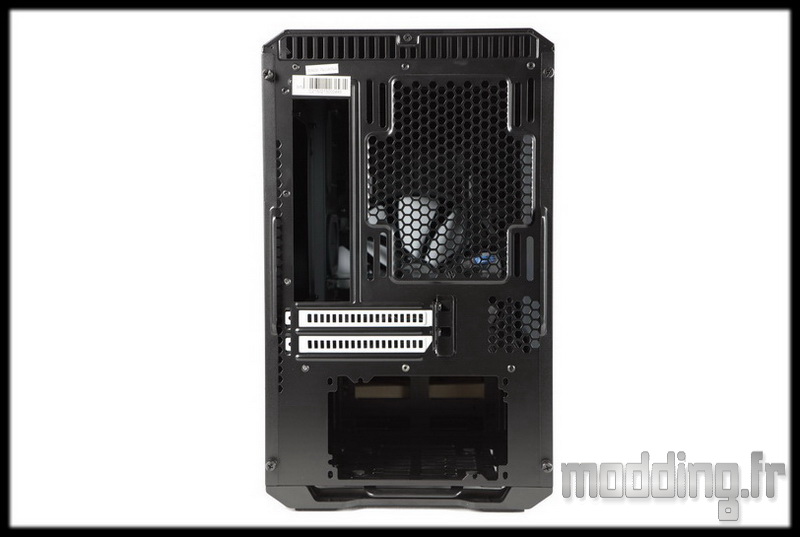

L’arrière du châssis…

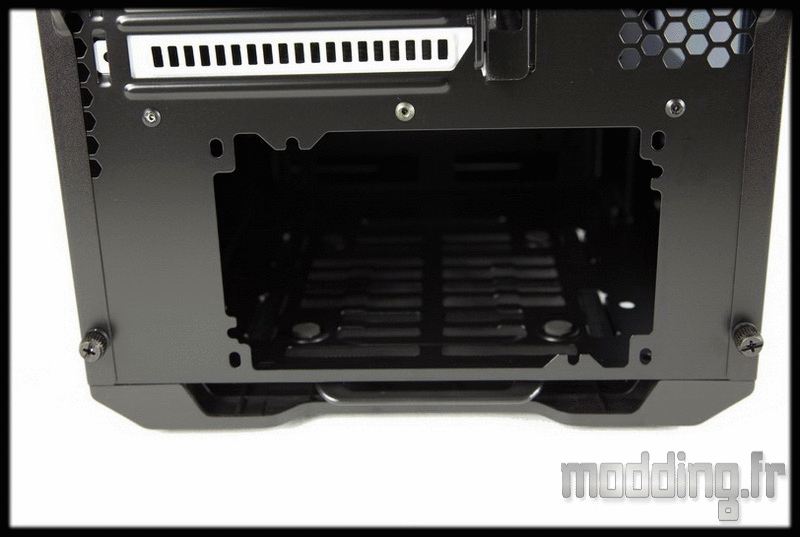

… Avec l’emplacement de l’alimentation en partie basse et son tiroir intégrant un filtre.

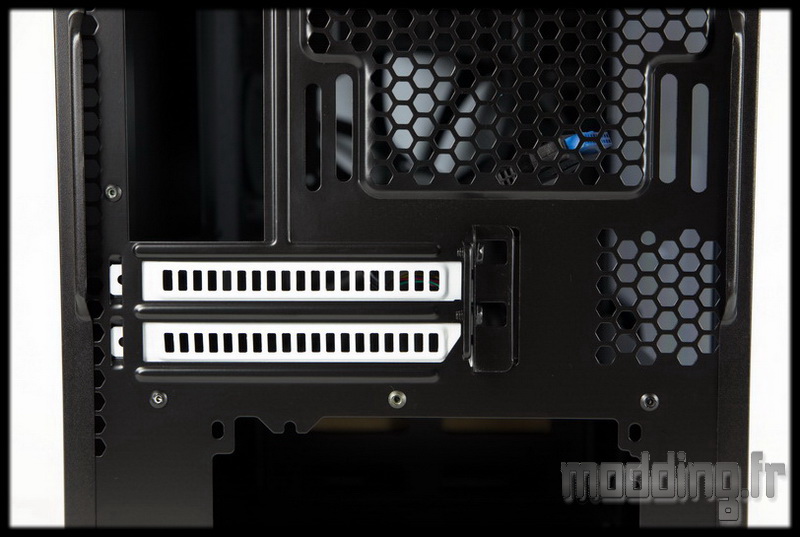

Au dessus, à coté d’une petite grille en nid d’abeille, nous avons deux ports PCI munis de leur équerre blanche et ajourée.
Tout en haut, nous avons l’emplacement de l’I/O Shield en position verticale.

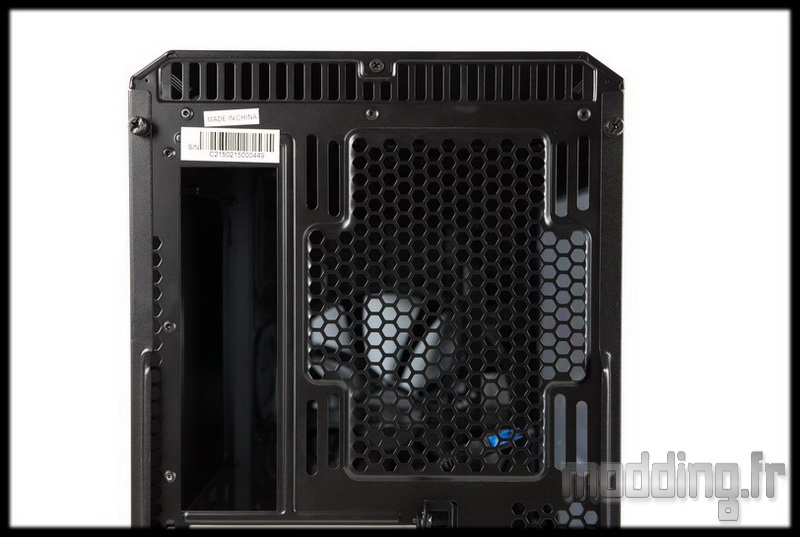

Juste à coté se trouve une grande grille en nid d’abeille qui n’est autre que l’emplacement pour un ventilateur en 120 mm ou en 140 mm.
On remarque les trous de fixation de forme oblongue qui permettent l’ajustement en hauteur du ventilateur.

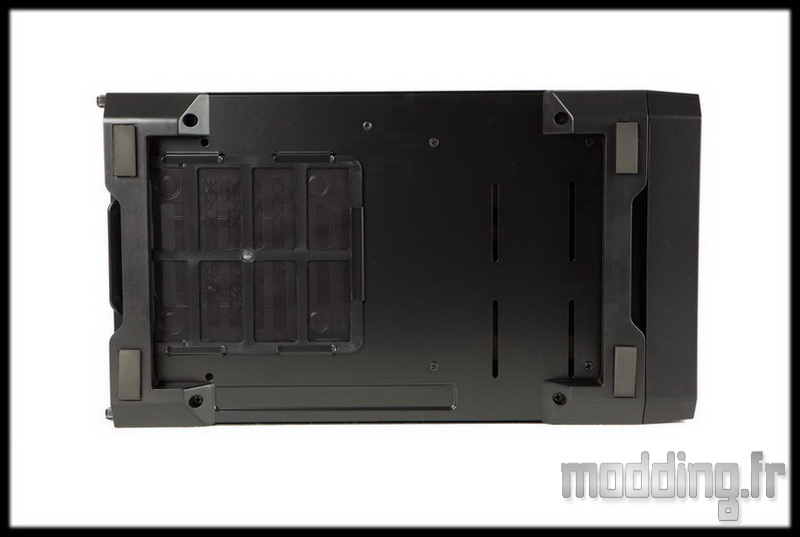

Le dessous du châssis présente, à l’arrière, le filtre dédié à l’alimentation.
A l’avant nous avons 4 vis qui fixent la cage HDD au châssis.
Entre ces 4 vis, nous avons 4 fentes qui permettent de fixer un support pompe de watercooling (optionnel) en lieu et place de la cage HDD.

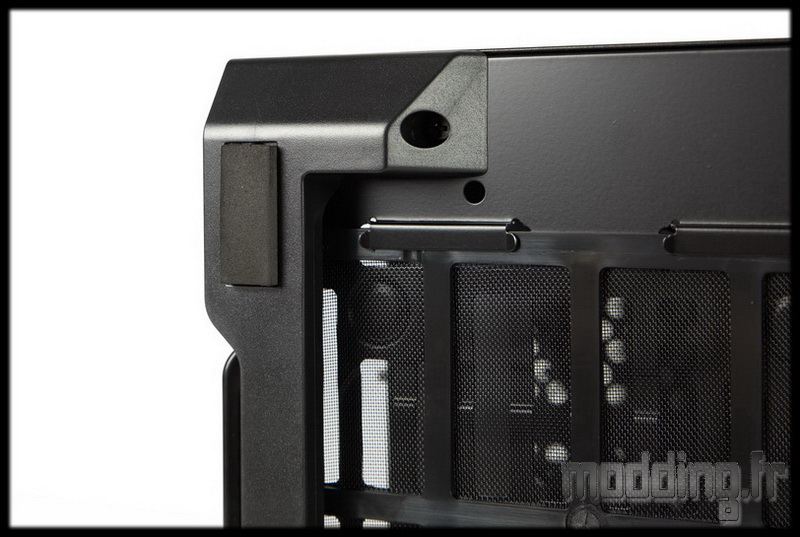

Les pieds sont sous la forme de deux modules en plastique qui prennent toute la largeur du boitier.
Chacun d’eux intègre deux patins en caoutchouc ainsi disposés aux quatre coins du châssis.
Le dessus est plein, du moins presque … Le haut du boitier est biseauté sur les bords latéraux.
C’est sur ces bords que l’on retrouve les petites ouvertures grillagées. Nous en avons 4 de chaque coté.
Des passages d’air secondés par des ouvertures situées à l’arrière.
A l’avant du top, on retrouve le bouton Power.

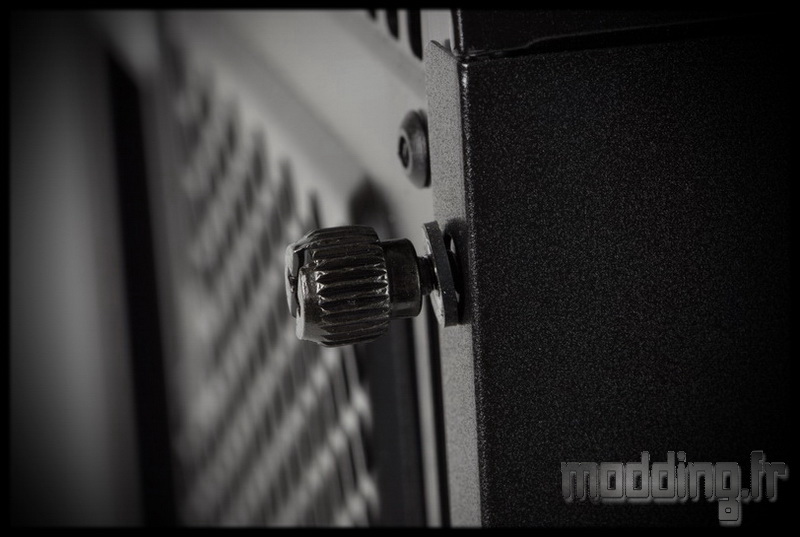

Les portes latérales sont maintenues au châssis par 2 vis à main.
Petit détail qui va bien, les vis à main sont munies d’une rondelle en caoutchouc afin de ne pas abîmer la peinture lors du serrage.
