Tests :
Config de test :

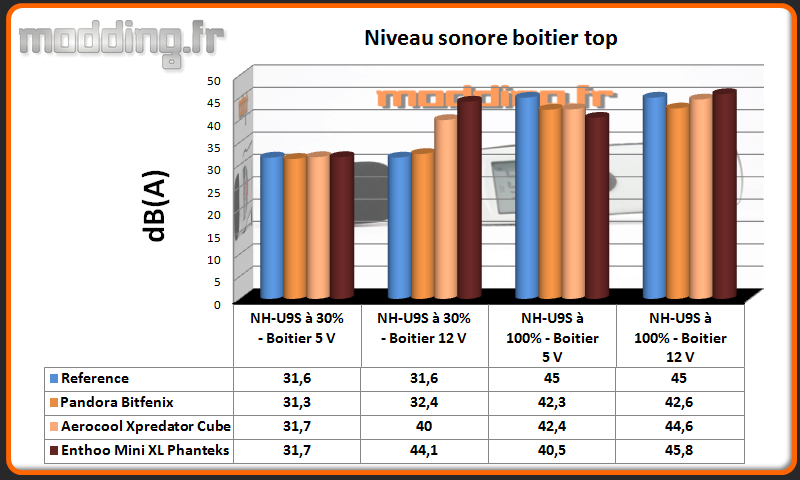

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Noctua NH-U9S 30% (NH-U9S 30% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-U9S 30% (NH-U9S 30% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Noctua NH-U9S 100% (NH-U9S 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-U9S 100% (NH-U9S 100% – Boitier 12 V)
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le NH-U9S est géré par le logiciel Speed Fan.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles sont sous un abri bus car il pleut….).
Pour avoir une idée « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec toujours un relevé à 25 cm en position latéral et top tel que se positionne la carte mère dans le boitier.
Les 3 ventilateurs présents dans l’Enthoo Mini XL savent se faire discret lorsqu’ils sont à 5 V. A 12 v ils donnent tout leur souffle… et la cumulation des trois ne peut que se faire entendre.
Nous verrons que les températures profitent de cet excès sonore engendré par un débit d’air plus conséquent.
On constate aussi, par rapport au niveau sonore de la config hors boitier, que l’Enthoo filtre assez bien le volume de la config.
Les ventilateurs du boitier
Un test est effectué sur les ventilateurs du boitier : PH-F140SP.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

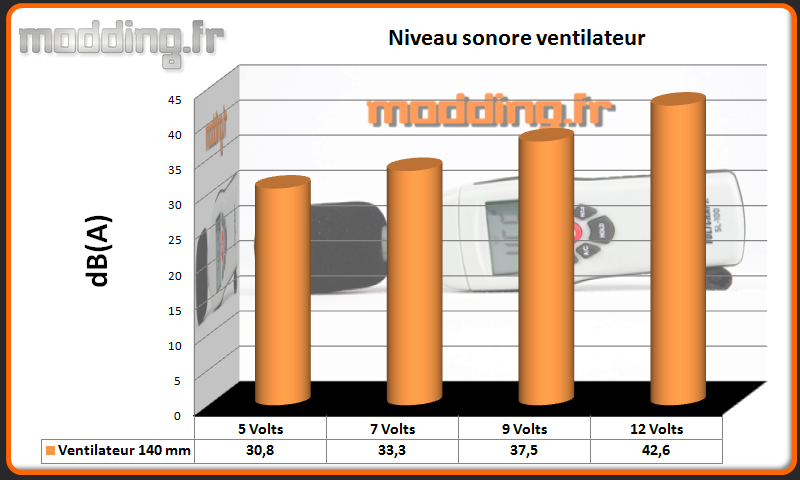

Niveau sonore

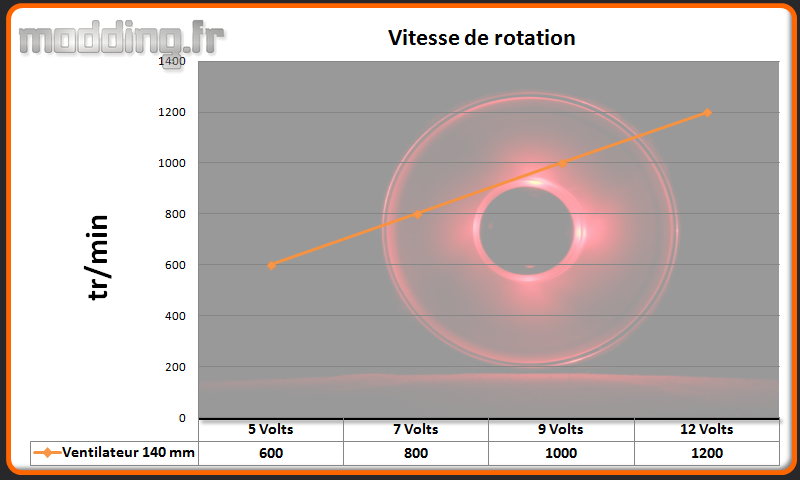

Vitesse de rotation
Les resultats concordent avec le niveau sonore du boitier.
A 12 V, le ventilateur donne de la voix sans pour autant casser les oreilles.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.26.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du NH-U9S est configuré par le logiciel Speed Fan.
- –> 45° = 30%
- 45°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike.

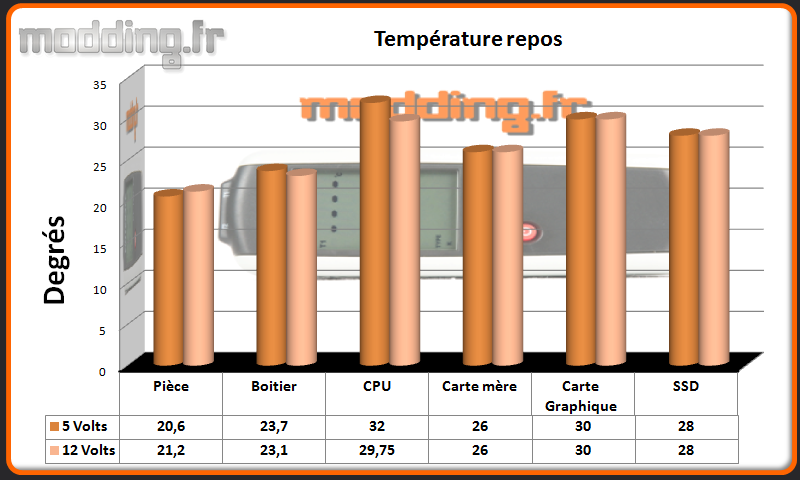

Repos

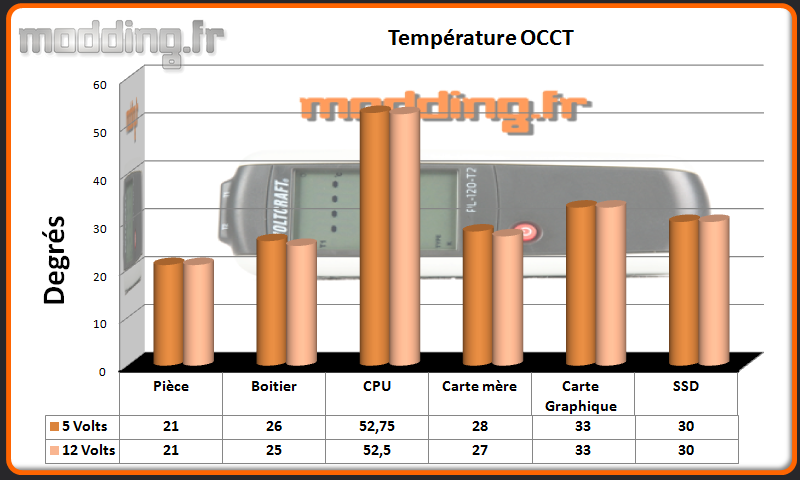

OCCT CPU

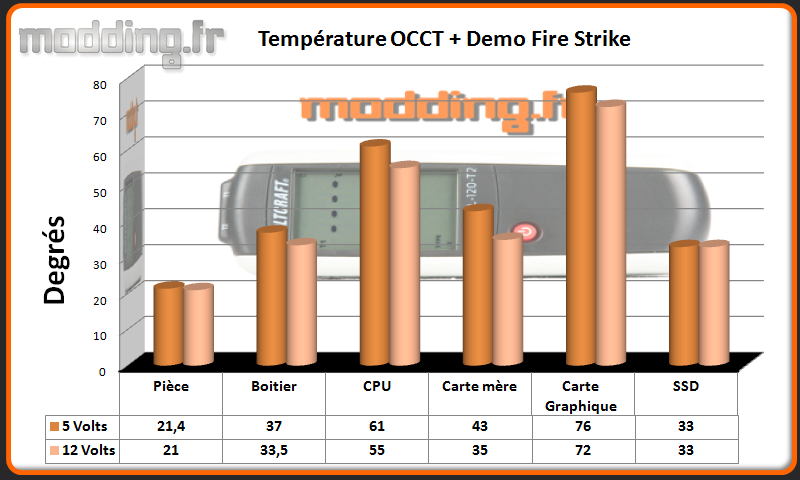

OCCT CPU + Fire Strike
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence), et avec les boitiers précédemment testés avec la nouvelle config. Cela permet de connaitre leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.

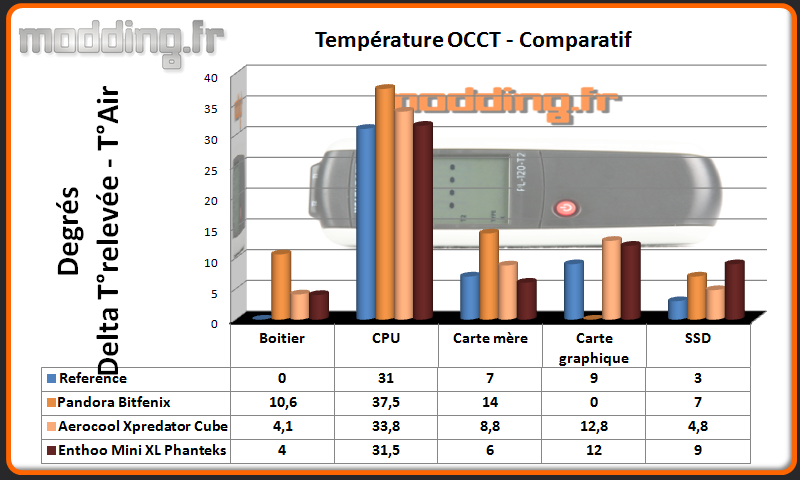

Comparatif OCCT CPU

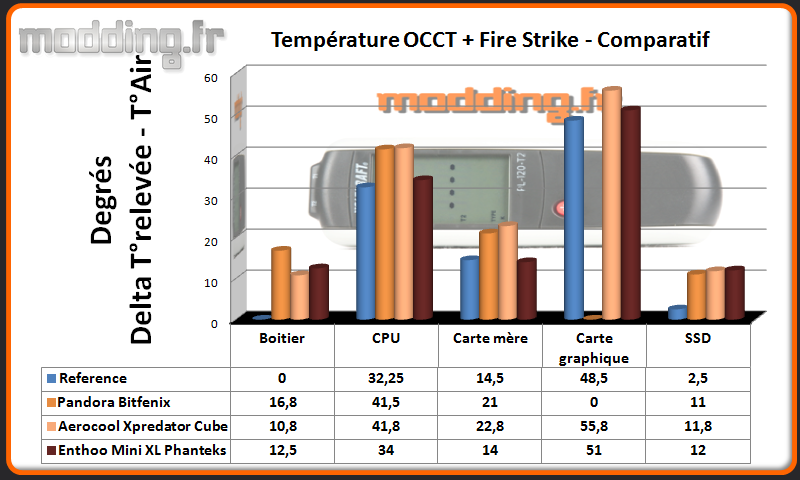

Comparatif OCCT CPU+Fire Strike
Pendant le test extrême qui conjugue OCCT et 3DMark, les ventilateurs de l’Enthoo Mini XL font très bien leur travail afin d’évacuer la chaleur au sein du boitier. Les composants comme le CPU, la carte mère et la carte graphique profitent pleinement de ce flux d’air.
Le SSD placé à l’arrière du plateau de la carte mère explique le peu, si ce n’est la non influence du flux d’air sur ce composant.
A 5V, le silence est très appréciable mais les températures s’en ressentent… mais cela reste raisonnable. A voir si on joue avec ou sans le son… ou dans le salon avec le casque sur la tête…
