Montage :
On démonte et on remonte… notamment notre config de test.

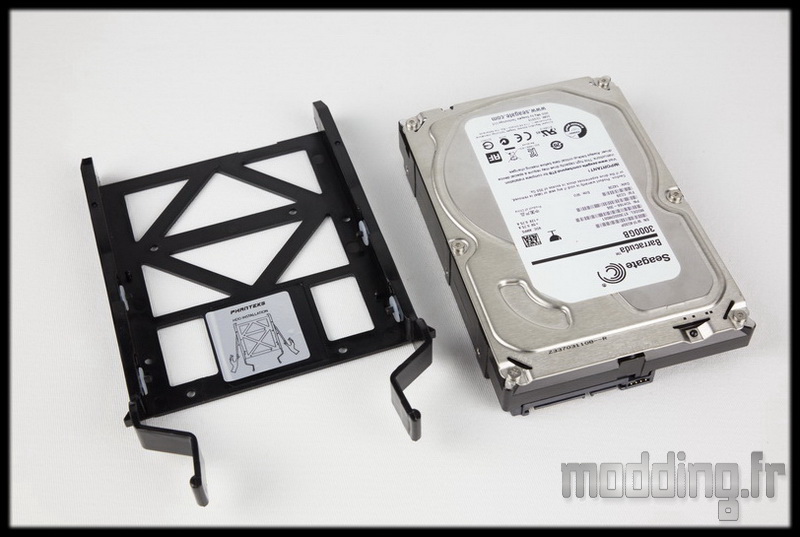

On commence par un disque dur 3.5″.
On ouvre les bras du panier.

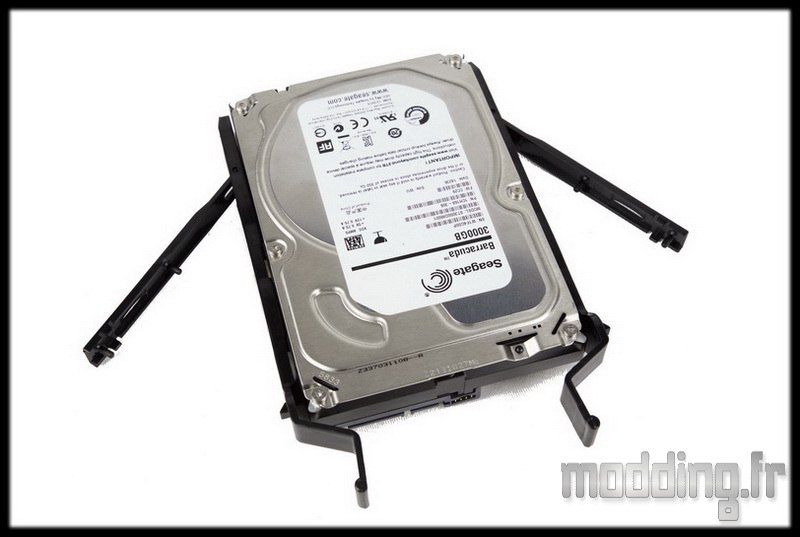

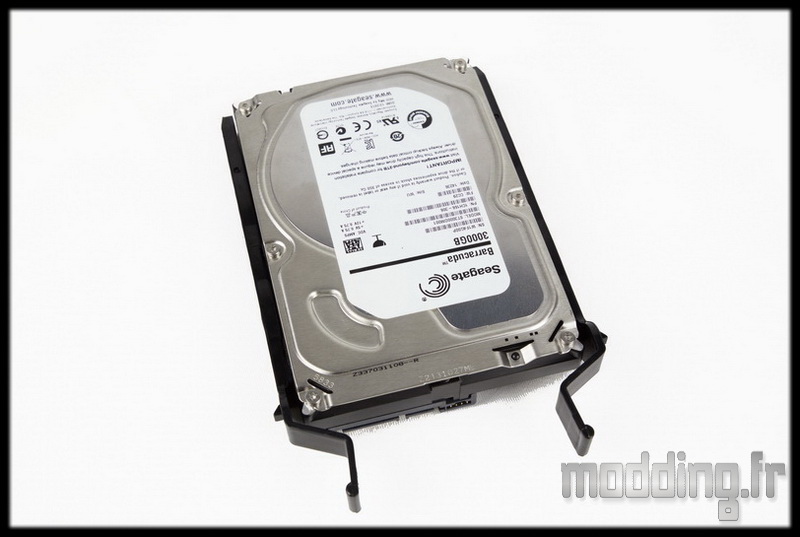

On insère le disque dur.
Et on referme les bras sur le panier, fixant ainsi le disque dur.

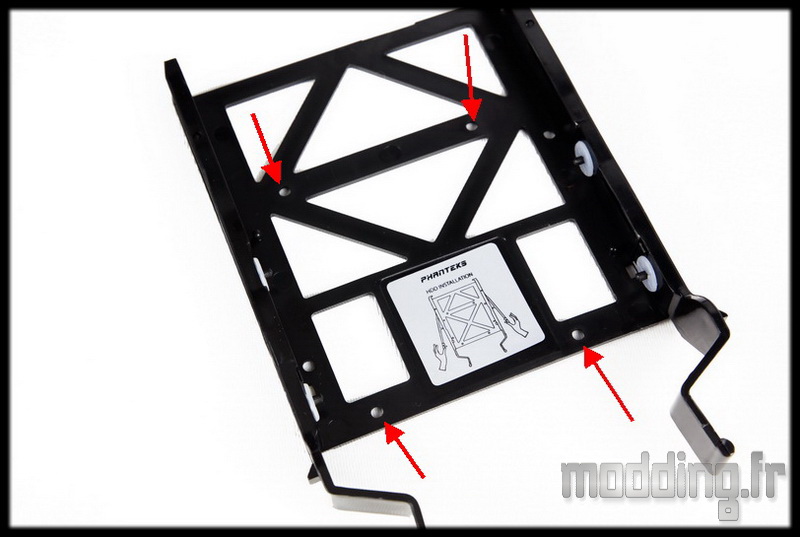

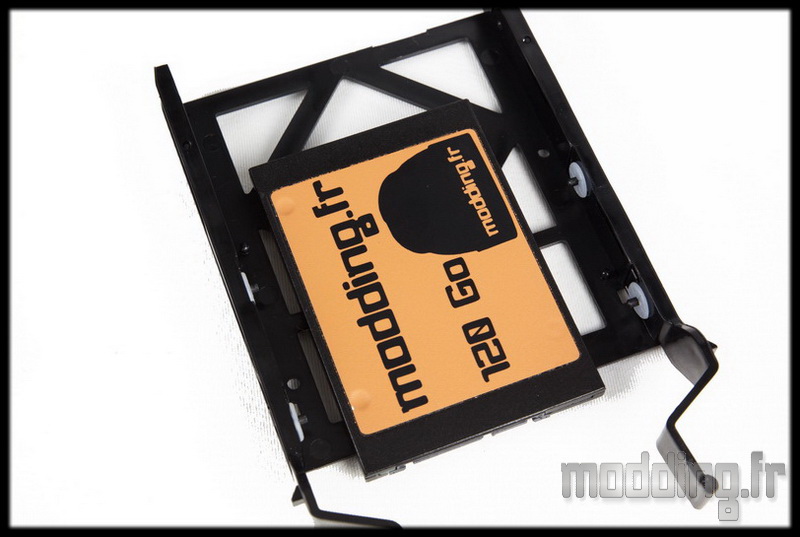

Le panier permet aussi d’accueillir des unités de stockage 2.5″.
Il faudra, alors, utiliser les vis du bundle et donc le tournevis cruciforme.

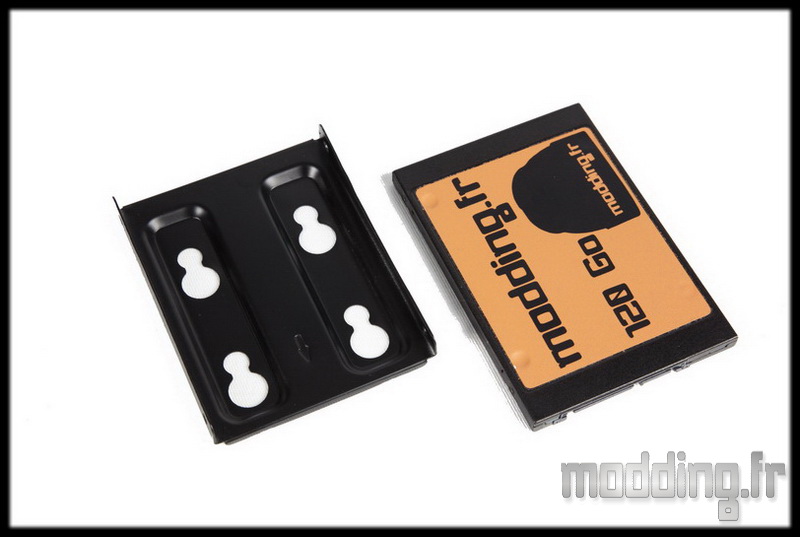

Les SSD pourront prendre place dans leur support dédié.
4 vis M3 assurent la fixation dudit SSD.

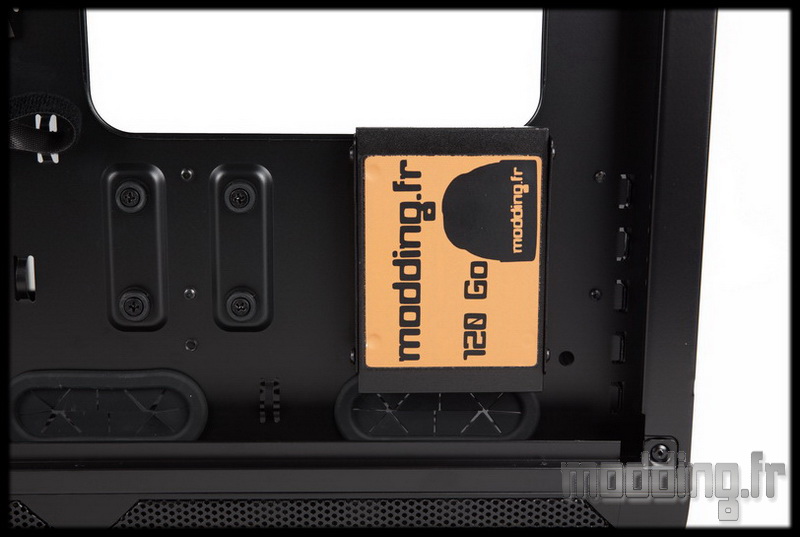

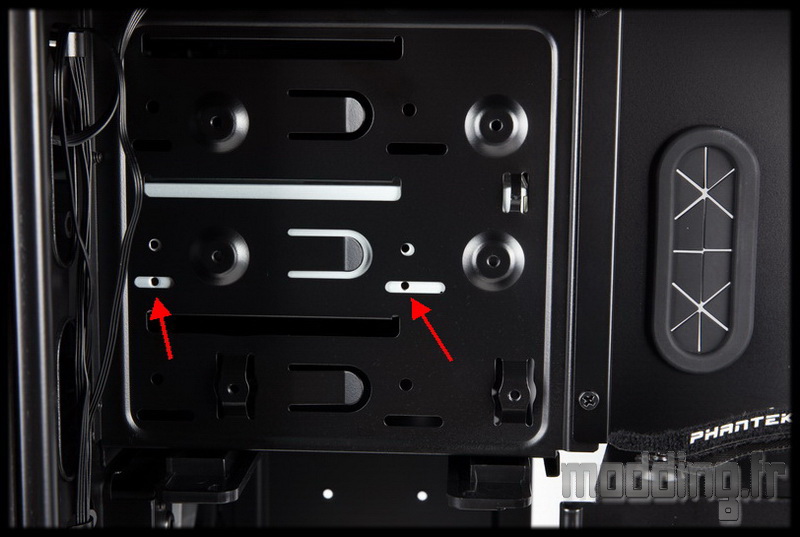

On positionne l’ensemble à l’arrière du plateau de la carte mère…. nous avons deux emplacements à ce niveau…
… ou alors…

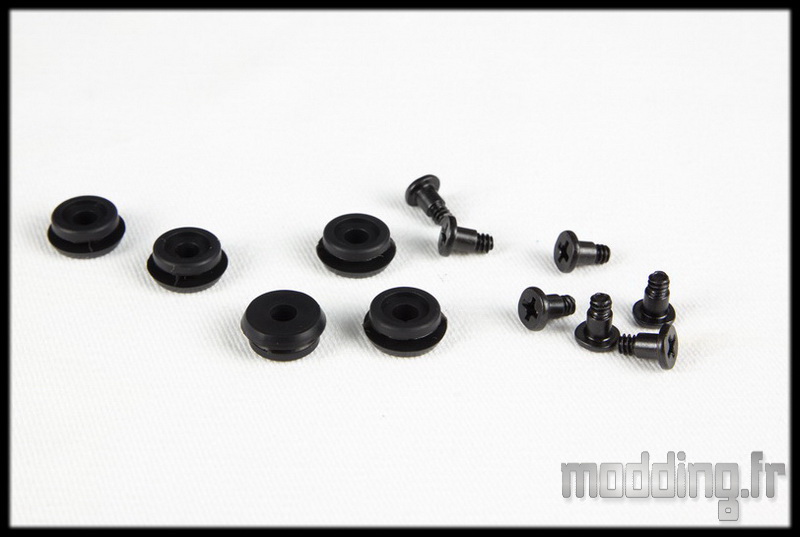

Nous utilisons ses rondelles en caoutchouc et leur vis correspondantes…

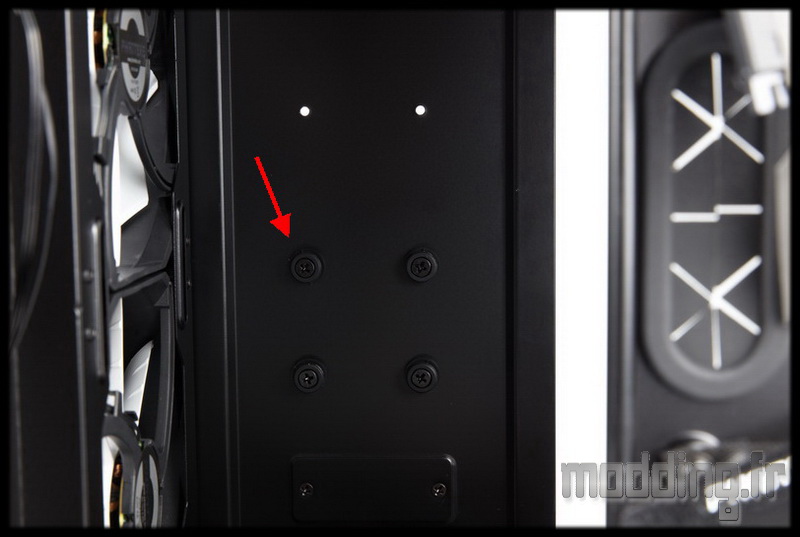

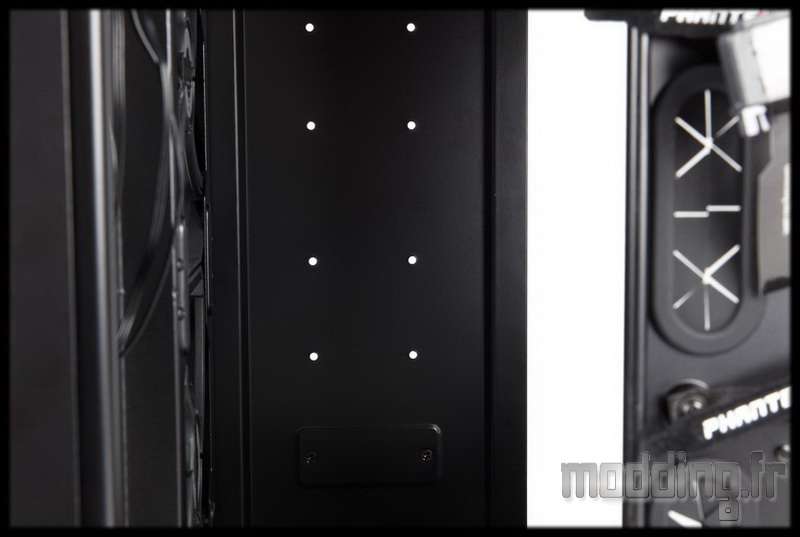

Et nous remarquons que la plaque, qui occulte les cages HDD, disposent de 8 trous taraudés….
Nous mettons en place les rondelles en question.

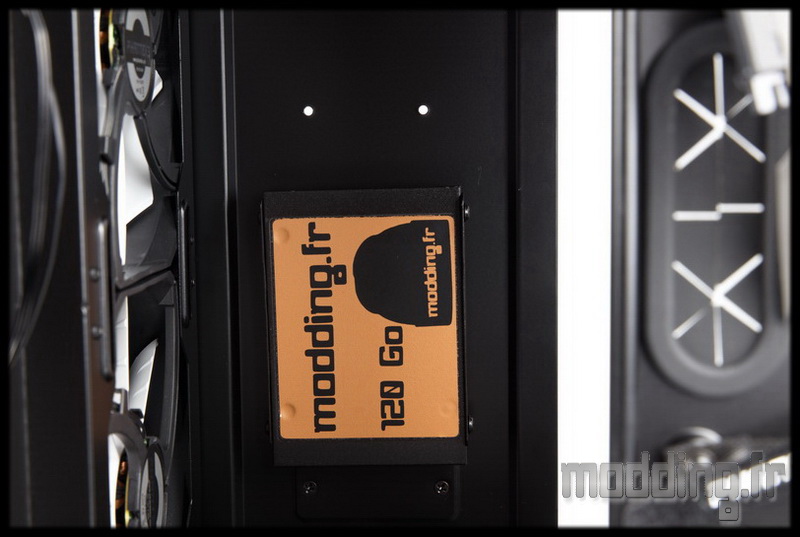

Et nous obtenons deux autres emplacements pour SSD.
Phanteks propose en option des supports supplémentaires.
La mise en place du lecteur optique est fort simple.

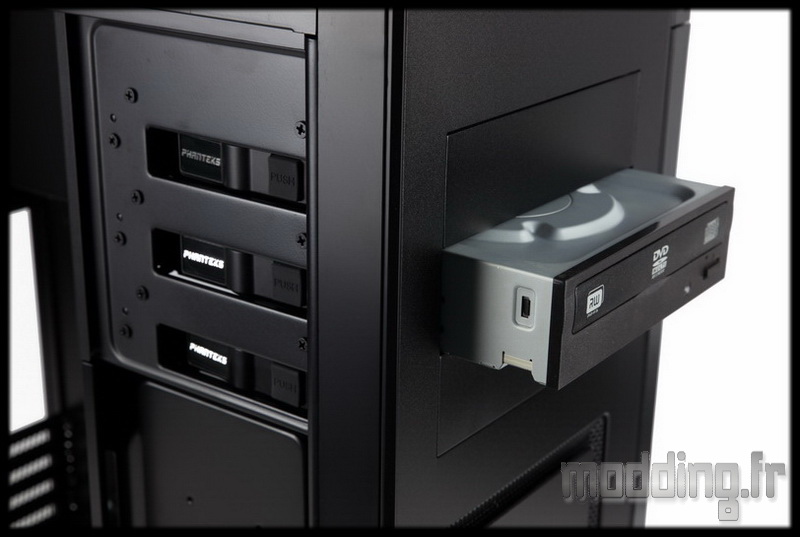

Nous glissons le lecteur dans son logement, après avoir retiré le cache baie.
Et nous l’enfonçons jusqu’à ce que le système de fixation automatique se déclenche.

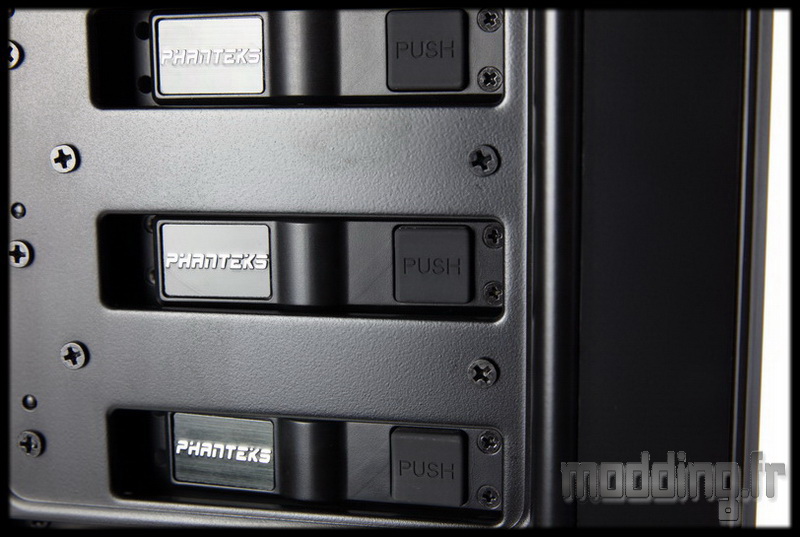

Le bouton “PUSH” permet de libérer le lecteur de l’emprise des ergots métalliques.
Coté coulisse, on pourra assurer la fixation du lecteur par des vis classiques.
Si on veut assurer la mise en place d’un rheobus, il faudra retirer le système de fixation sans outils pour permettre la mise en place de vis classiques.

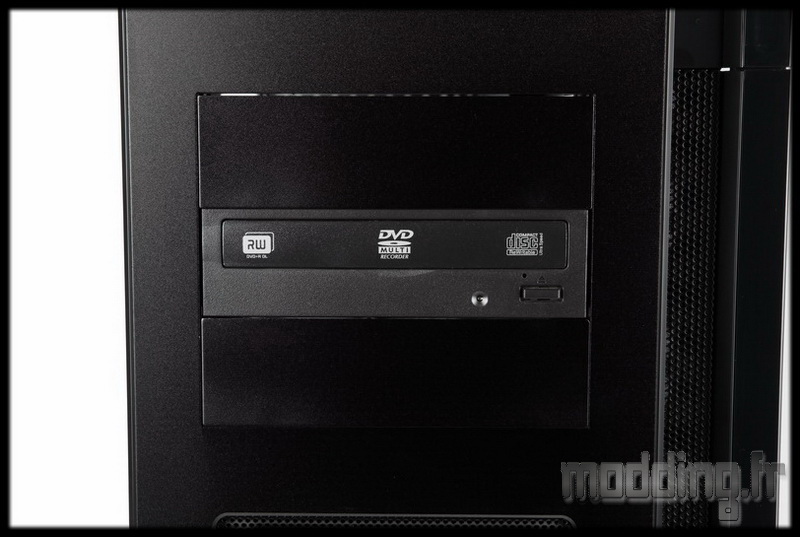

Peu de jour autour de la façade du lecteur.

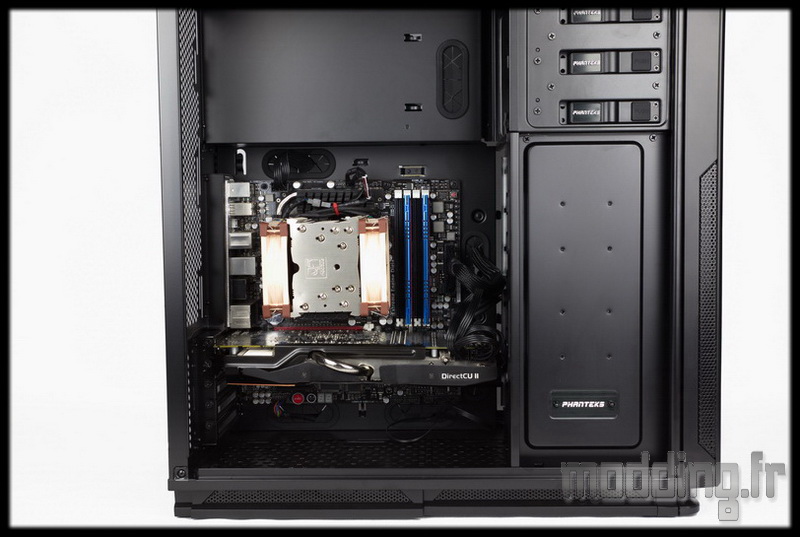

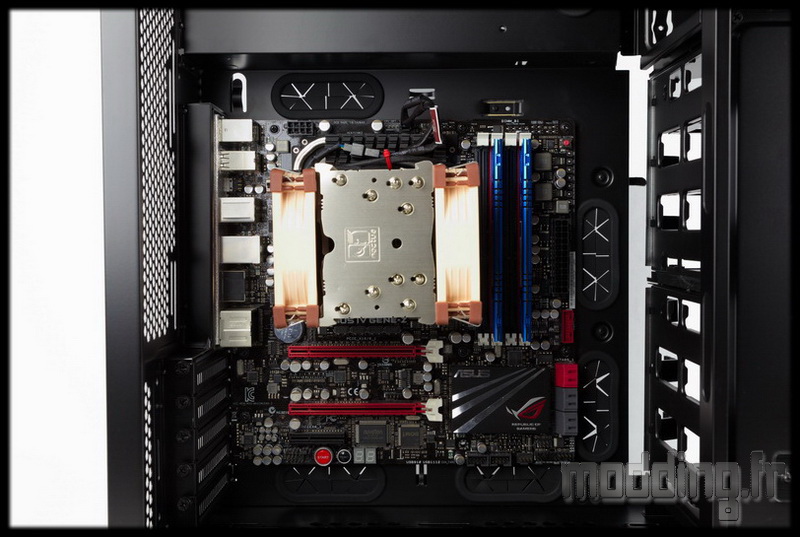

Le plateau accueille aisément une carte mère au format Micro ATX.
Les ouvertures pour le passage des câbles sont idéalement disposées (quel plaisir! de voir l’ouverture juste en face de la prise ATX).

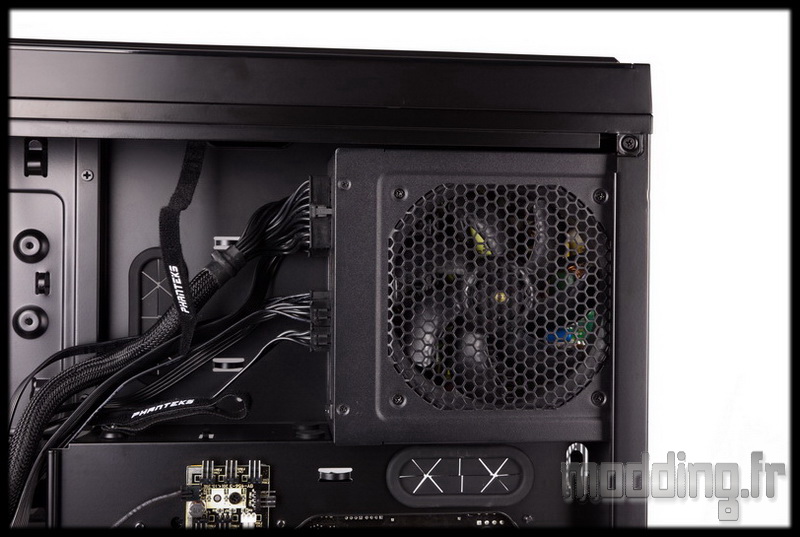

Pas de problème non plus au niveau du bloc d’alimentation.
Ventilation vers la porte latérale…

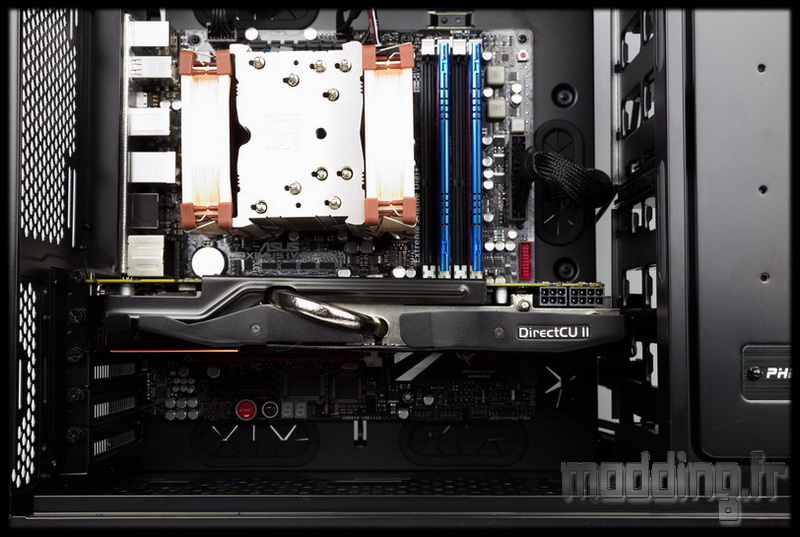

Notre carte graphique de test rentre juste juste…
Nous disposons de 289 mm de longueur avec les cages HDD.
Sans, la distance passe à 410 mm.

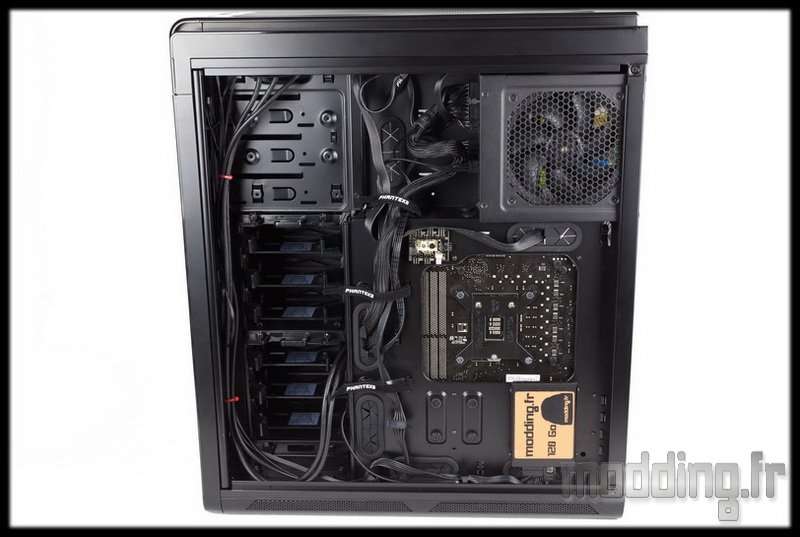

Le rangement des câbles est facilité par les divers points d’ancrage mais surtout par la présence de ces bandes velcro.
L’ouverture à l’arrière de la carte mère est assez grande pour avoir accès au dos du Socket.
Au niveau du ventirad, nous disposons de 215 mm….!!!
On allume le PC, et on profite des 10 couleurs que permet d’afficher les bandes de Leds RGB par le biais du bouton “Eclairage”.
Un effet lumineux assez discret reprenant le style de l’Enthoo Primo.
Oups!!! j’ai passé ma main devant l’objectif…
