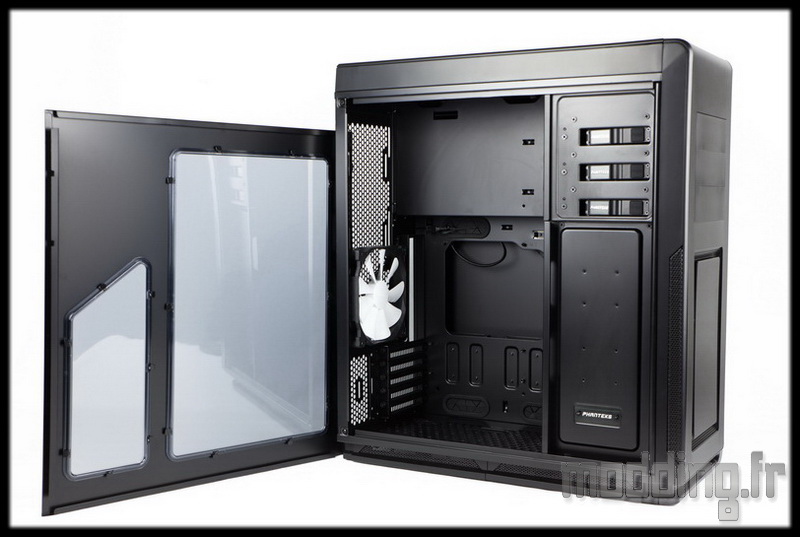

L’intérieur :
Tout comme l’extérieur, l’intérieur est noir.
Le châssis est entièrement en acier.
Les portes ne comportent pas d’ergots au niveau des bords supérieur et inférieur. Elles sont assez lourdes et rigides.

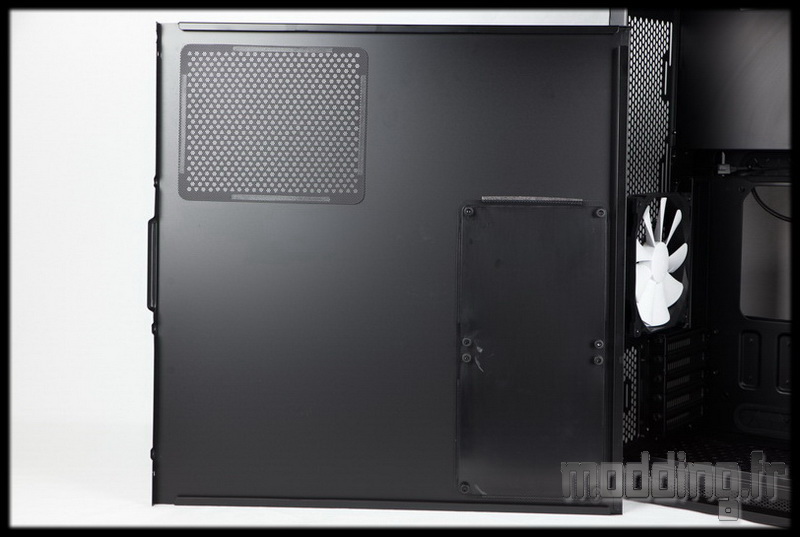

La porte controlatérale est donc pourvue de deux grilles. toutes deux sont munies de filtres aimantés.
De plus la grille pour les deux ventilateurs est dotée d’un cache en plastique obstruant completement celle-ci.
Nous verrons par la suite que l’emplacement pour les deux ventilateurs est optionnel.

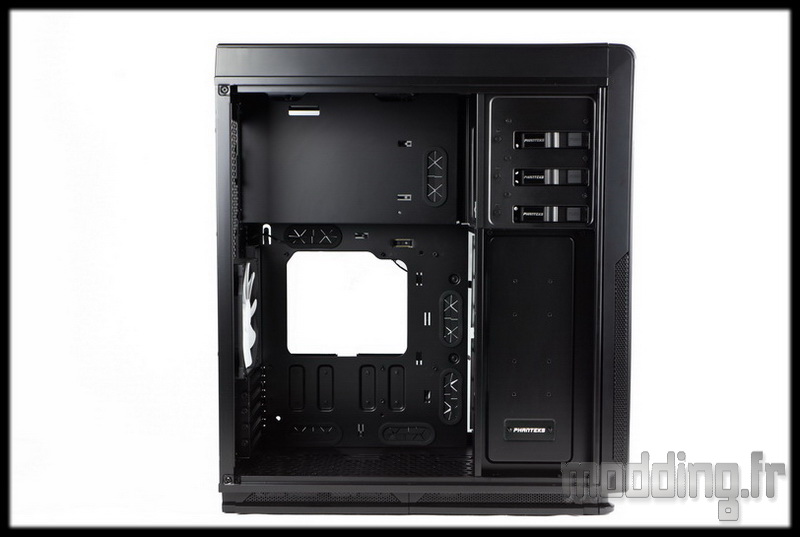

L’Enthoo Mini XL est un boitier qui reçoit des cartes mère au format Micro ATX ou mini ITX.
On garde une répartition 2/3 – 1/3.

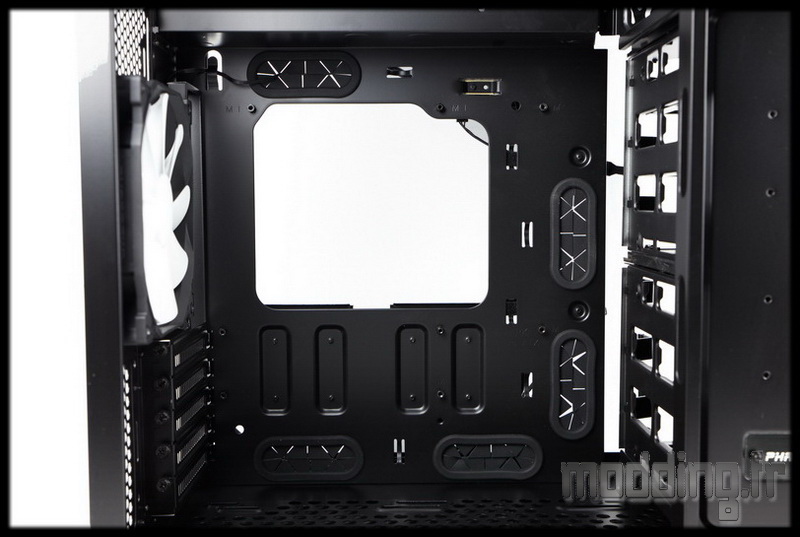

Le plateau de la carte mère est positionné au bas du boitier.
Une grande ouverture facilite l’accès au dos du Socket. Nous avons 5 petites ouvertures, toutes munies de grommets en caoutchouc, pour le passages des câbles.

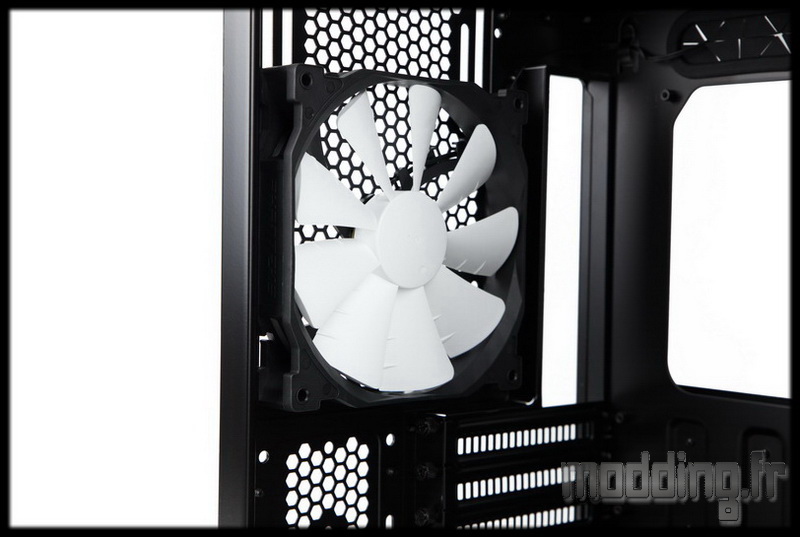

Un ventilateur en 140 mm prend place à l’arrière du châssis.
Il s’agit d’un PH-F140SP de la marque. Cadre noir et pales blanches.

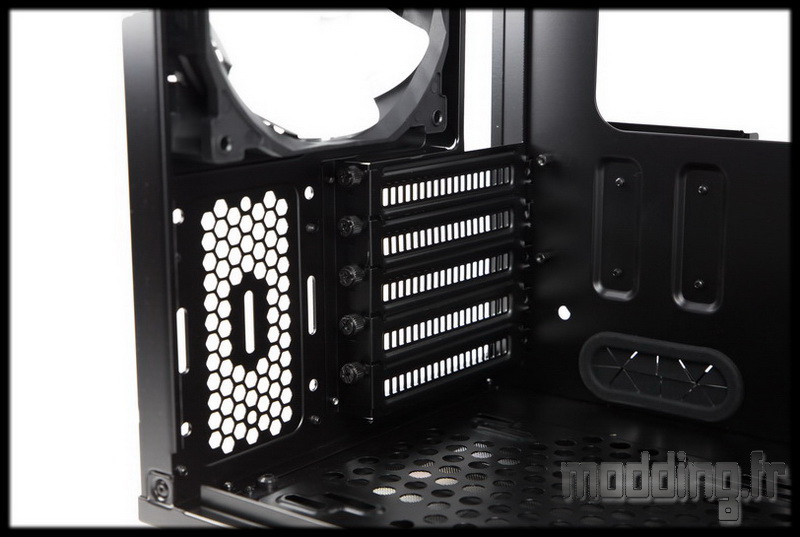

Les 5 équerres PCI ajourées sont fixées au châssis par des vis à main.

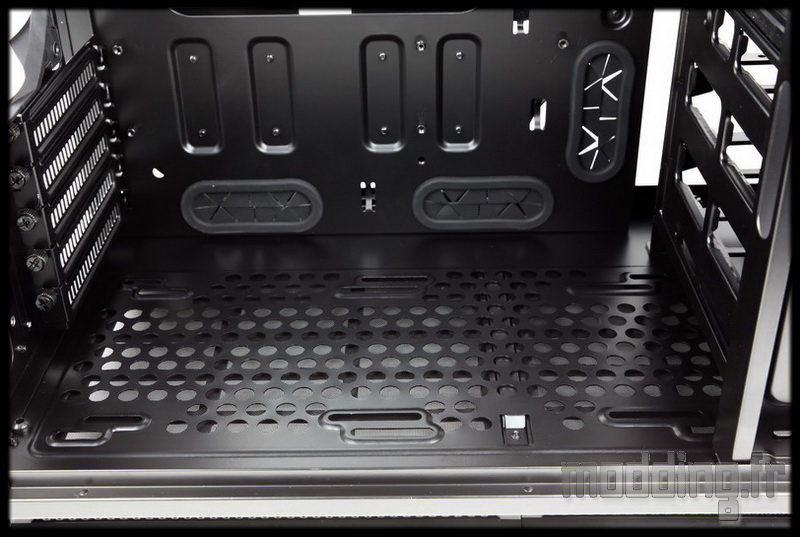

Les emplacements pour ventilateurs en bas du châssis permettent la mise en place de deux 120 mm ou deux 140 mm sans que la cage HDD ne viennent gêner leur fixation.
En retirant la cage HDD du bas ainsi que que sa base de fixation, c’est un troisième ventilateur en 120 mm qui pourra prendre place… ou plus si affinité watercooling!
On remarque que le boitier est bien large au vu de la disposition de l’emplacement des ventilateurs par rapport au plateau de la carte mère. Ainsi, peu de risque d’être aussi gêner par la carte mère.

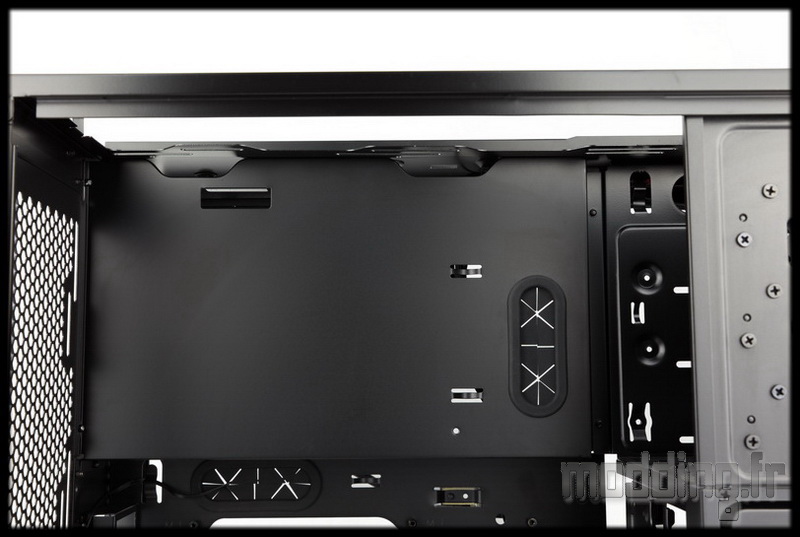

Au dessus de l’emplacement de la carte mère, on ne peut s’empêcher de remarquer cette grande plaque quasi uniforme avec une seule petite ouverture munie d’un grommet.
Il s’agit du carénage de l’emplacement du bloc d’alimentation.
Un carénage qui fait partie intégrante du châssis, relayant ainsi le bloc et tout ses câbles dans les coulisses du boitier.
De ce fait le top du châssis, pourra aisément accueillir des radiateurs de large épaisseur en 240, 280 ou 360 (une astuce dans la baie 5.25″ ne généra pas la mise en place de ce dernier).

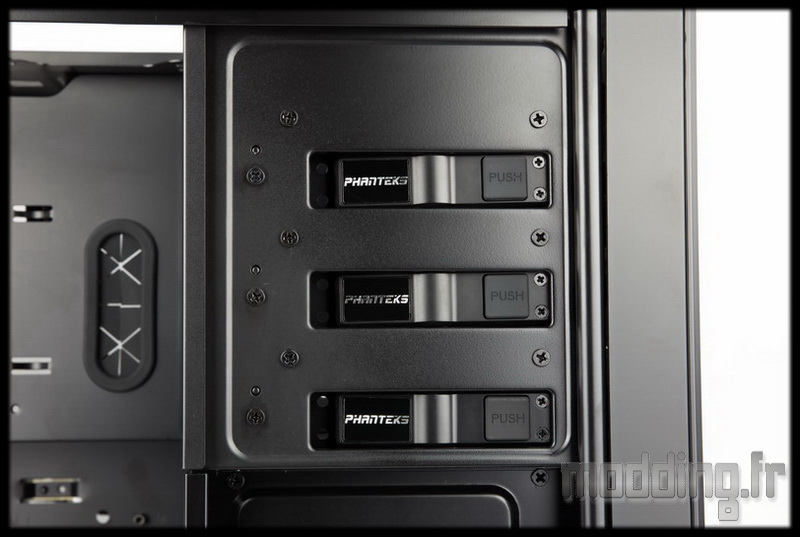

La baie 5.25″ accueille trois emplacements.
Nous avons un système de fixation sans outil automatique. Les ergots de fixations se trouvent à l’avant, mais le problème est que le système ne marche qu’avec des composants profonds, tel qu’un lecteur optique, pour déclencher la fixation automatique en appuyant sur l’ergot arrière.
Il faudra alors le retirer pour fixer un rheobus.
Les vis que l’on aperçoit, permettent de retirer l’ensemble de chaque dispositif. C’est l’astuce qui facilite la mise en place d’un épais radiateur 360.

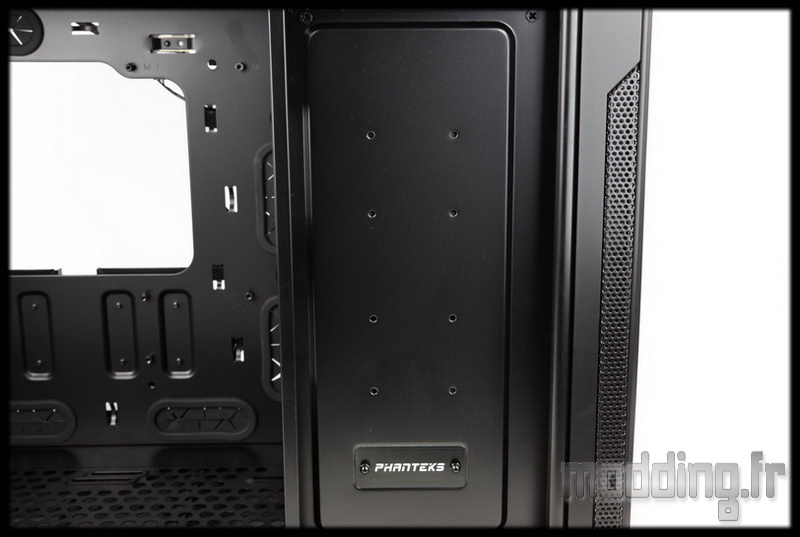

Les cages HDD sont dissimulées par une plaque pleine qui intègre la signature, en lettres blanches, de la marque par le biais d’une petite plaque en alu brossée.

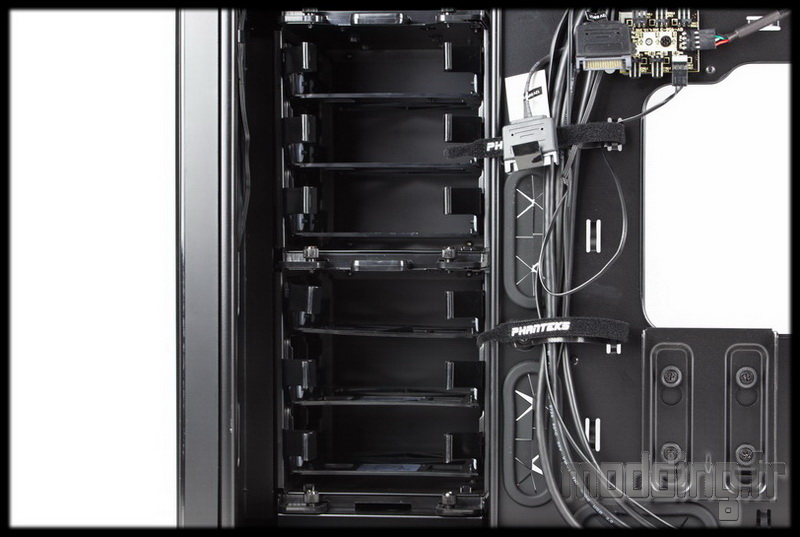

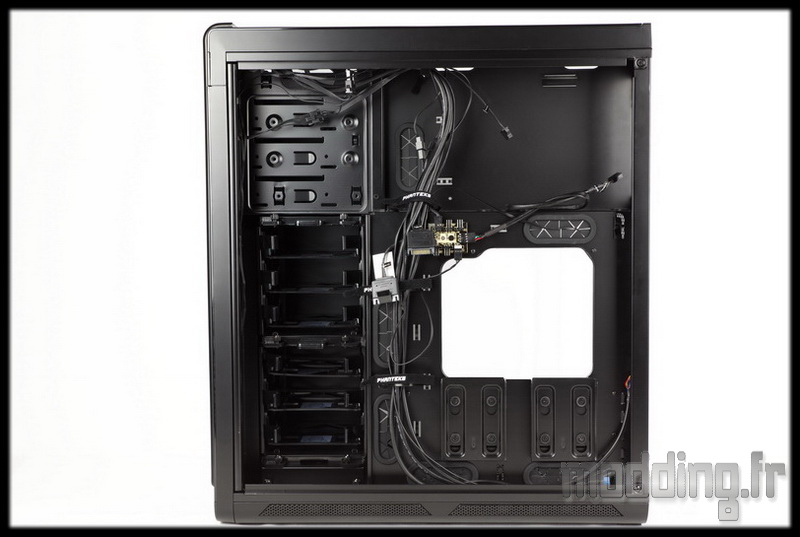

On passe du coté des coulisses où l’on retrouve justement les deux cages HDD, ainsi qu’une multitude de câbles et autres accessoires…

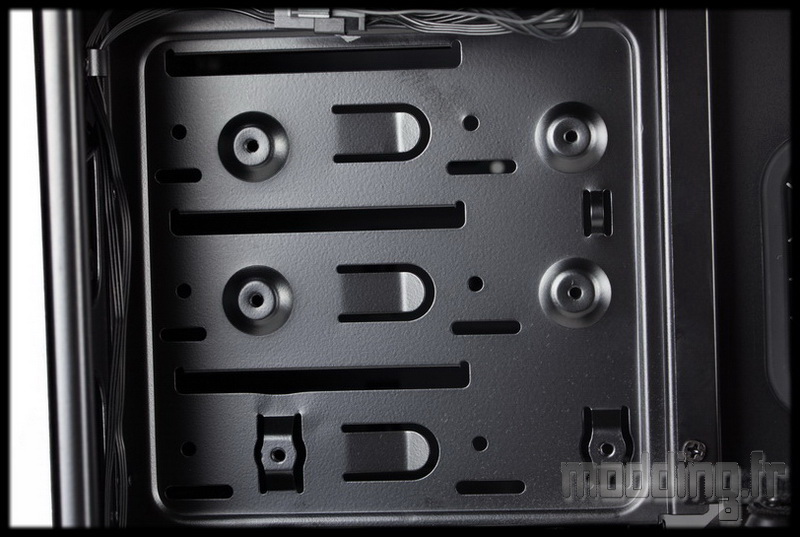

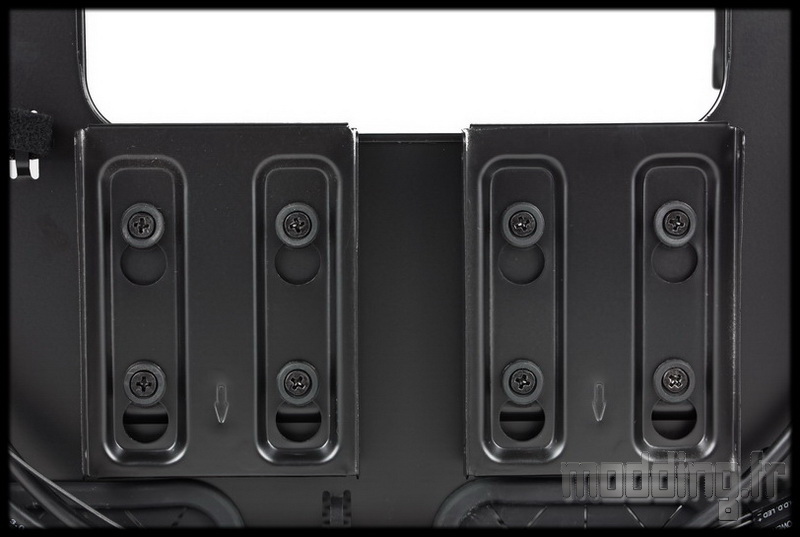

On commence par le stockage avec à l’arrière du plateau de la carte mère où nous avons deux supports SSD amovibles.

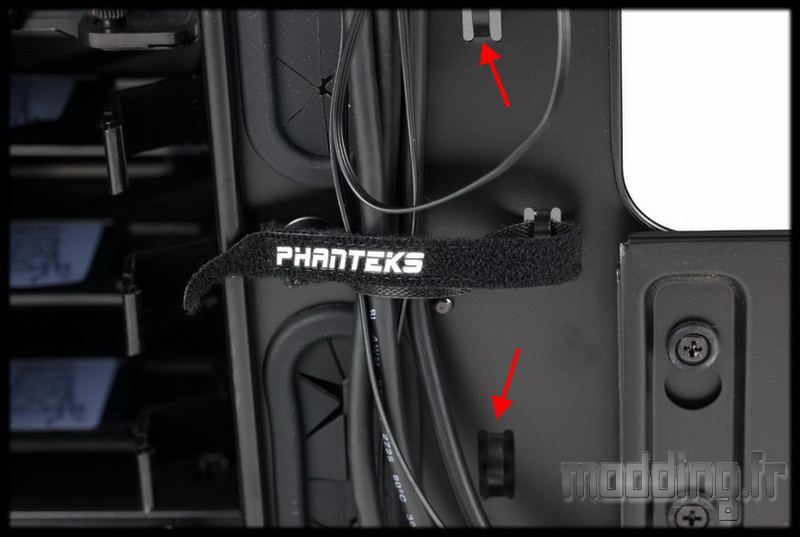

Pour faciliter le rangement des câbles, Phanteks a mis en place des points d’ancrage ainsi que des bandes velcro.

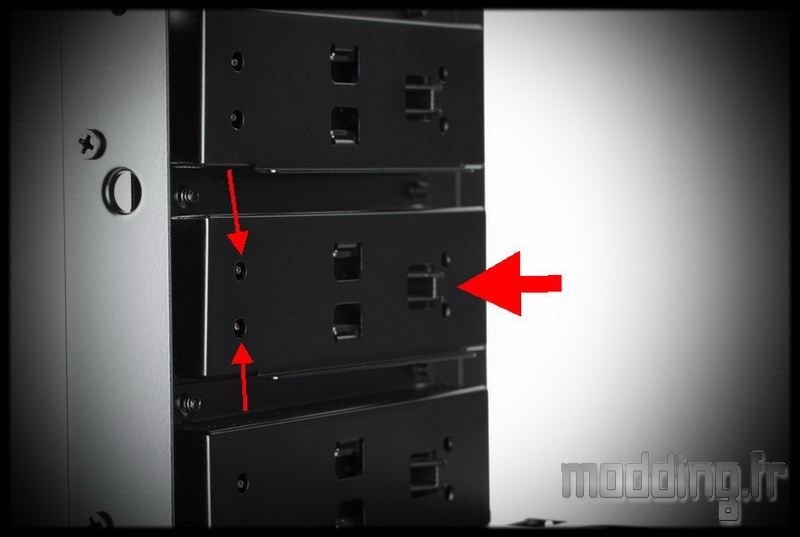

Au niveau de la baie 5.25″, on trouve un système de fixation par vis classiques.

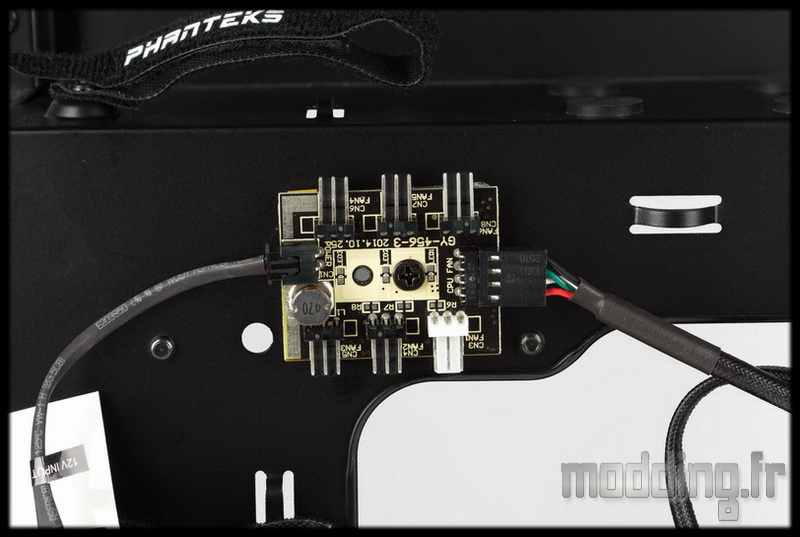

Un hub PWM est présent juste au dessus des supports SSD.
Il permet d’alimenter jusqu’à 6 ventilateurs, voire plus si on utilise un adaptateur en Y (sauf sur la prise 1 blanche).

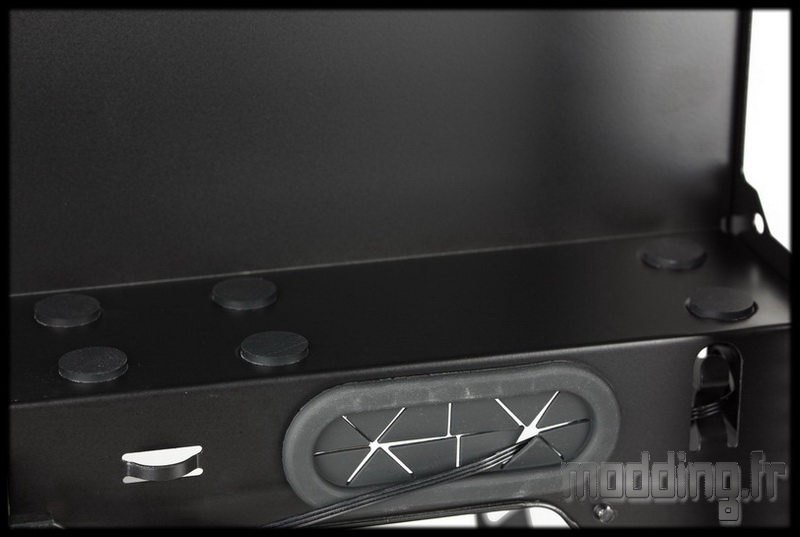

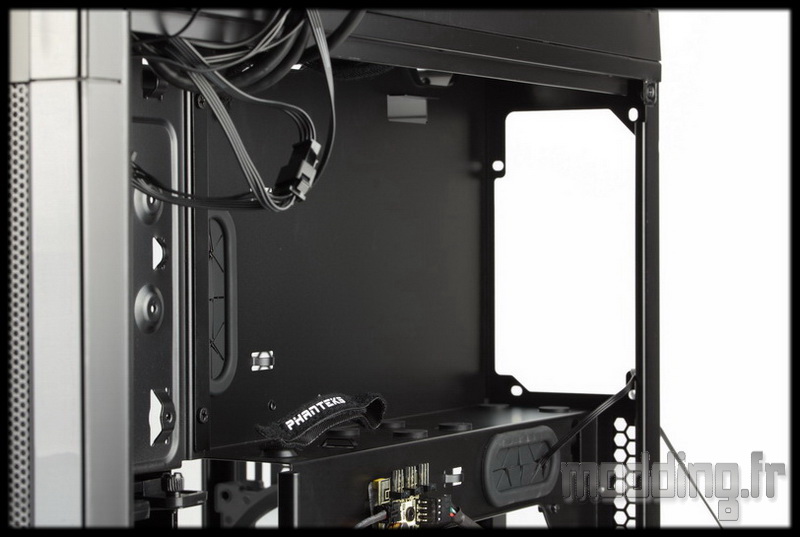

Au dessus du plateau de la carte mère, nous avons l’emplacement dédié au bloc d’alimentation.
Il est pourvu de plots en caoutchouc pour amortir les vibrations du bloc.
La place est assez conséquente et permet de recevoir des blocs de grande profondeur (d’où la présence de 6 plots….).
On remarque qu’à ce niveau aussi, nous avons des points d’ancrage ainsi que des bandes velcro pour le rangement des câbles.

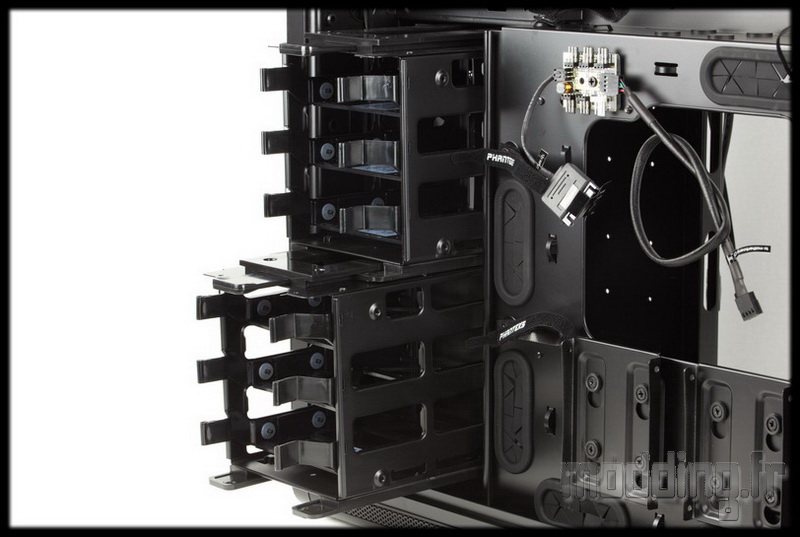

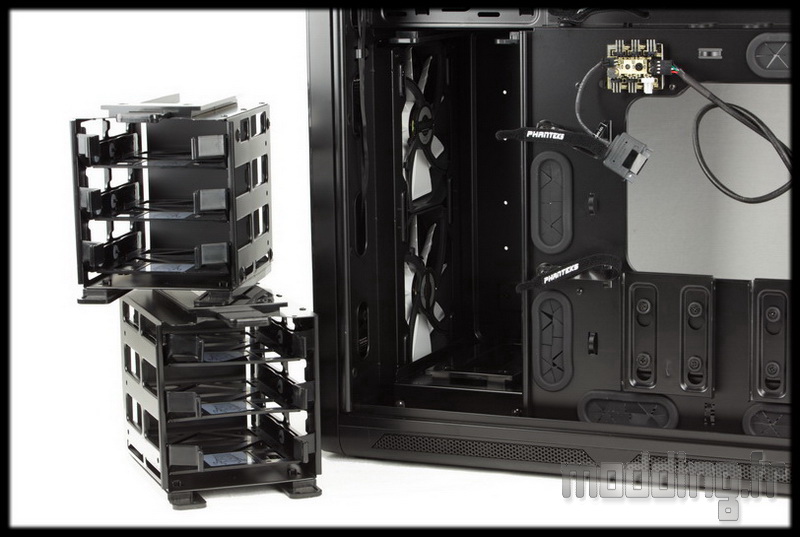

Nous avons deux cages HDD contenant chacune trois emplacements.
Des vis à main les maintiennent en place au sein du châssis.
Nous pourrons ainsi moduler l’espace à ce niveau en ne laissant qu’une cage voire en libérant totalement l’espace pour le dédier au watercooling.

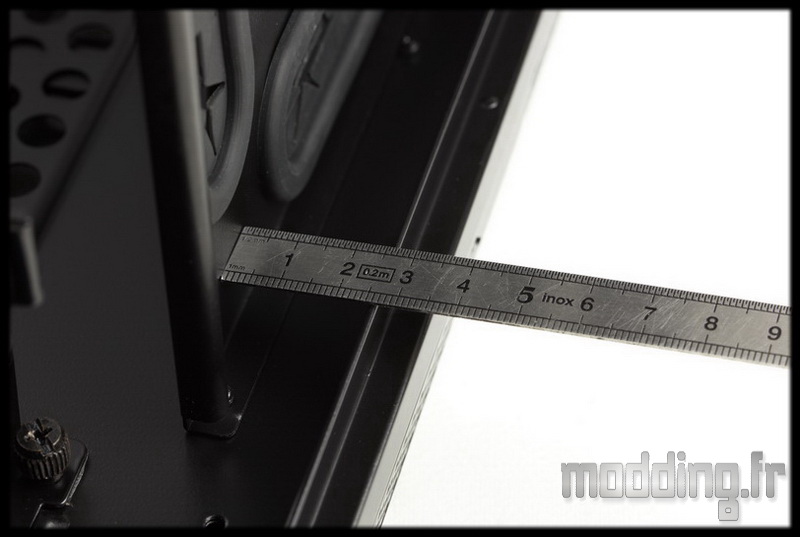

Nous avons un espace confortable de 30 mm pour faire passer les différents câbles derrière le plateau de la carte mère.

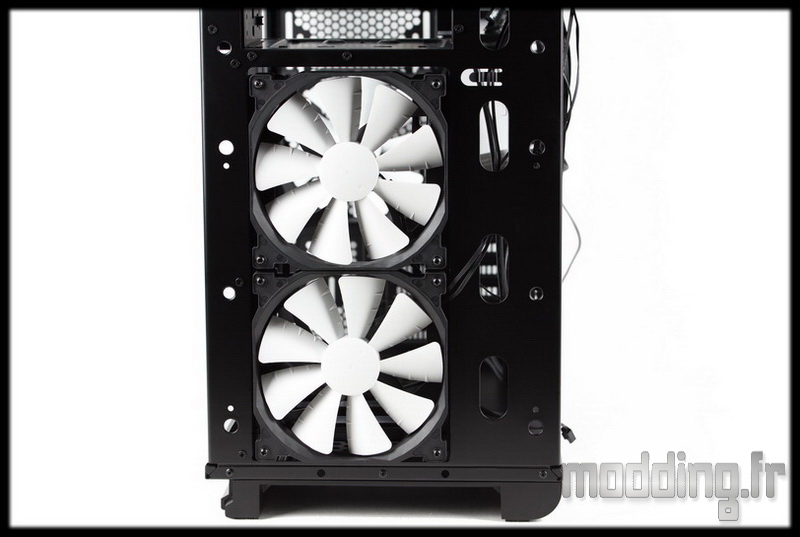

Une fois la façade retirée (maintenue par des clips plastiques), nous tombons sur deux ventilateurs en 140 mm : PH-F140SP
Nous pourrons aussi bien mettre deux ventilateurs en 120 mm.
Une petite vue sur le système de fixation automatique de la baie 5.25″.
Le lecteur optique, entrant dans son logement, vient appuyer sur le plot en plastique situé au fond, libérant ainsi les deux ergots métalliques permettant de fixer ledit lecteur.
