MONTAGE – TEST
Le montage, bien qu’on ne peut plus simple sur le papier, peut s’avérer un peu délicat au moment de l’installation du waterblock. Ce dernier se positionne sur les entretoises vissées sur les tiges de la backplate et alors que le premier tour de tournevis est donné pour la première vis à ressort, faire mordre la deuxième à l’opposé n’est pas évident tant il semble que l’on va casser quelque chose. Je m’y suis repris à plusieurs reprises pensant avoir mal monté les supports, mais non, il faut vraiment forcer!!
Voyons les étapes du montage:

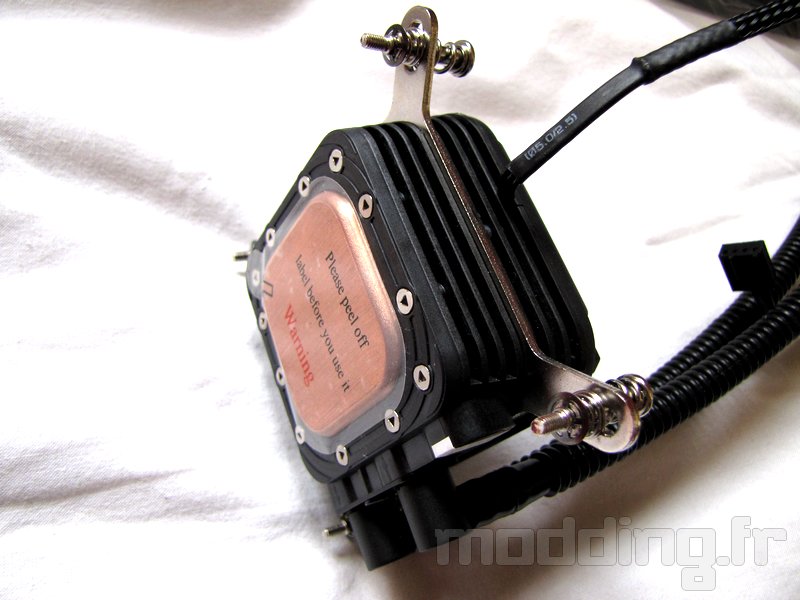

On commence par positionner les supports du waterblock des deux cotés.

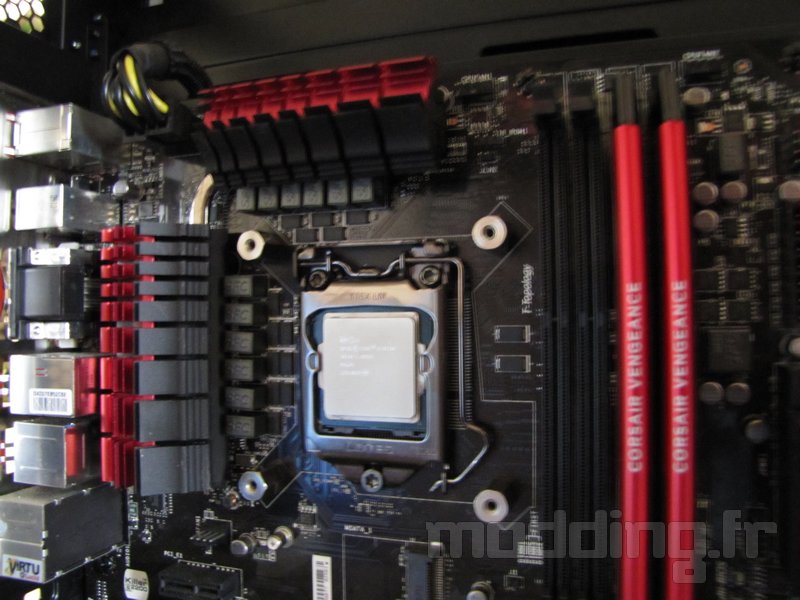

Les entretoises sont vissées sur les tiges de la backplate.

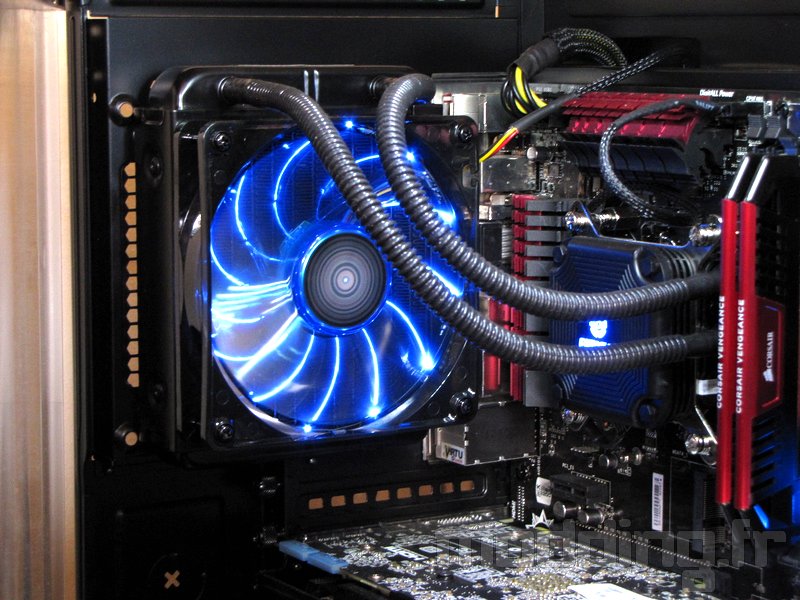

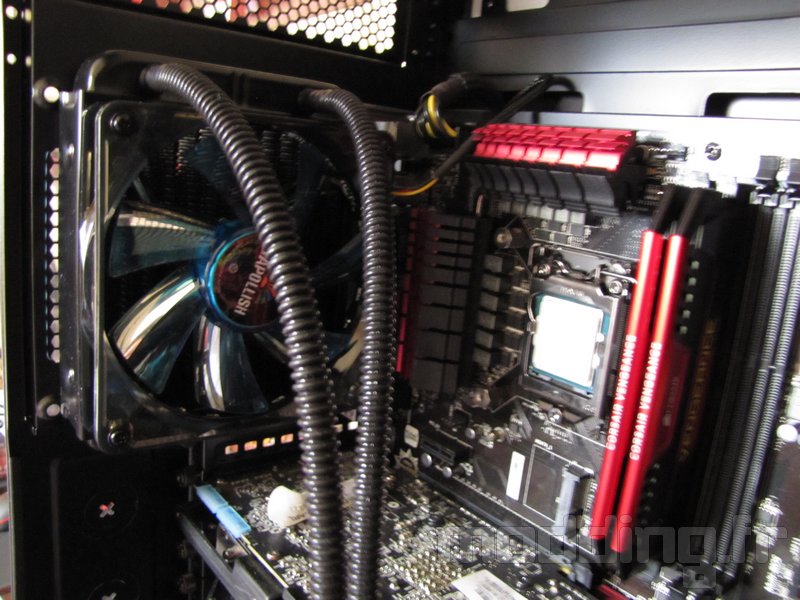

On installe ensuite le radiateur, ce dernier peut se positionner à l’arrière du boitier, à l’intérieur comme à l’extérieur, ou sur le top, ou ailleurs…

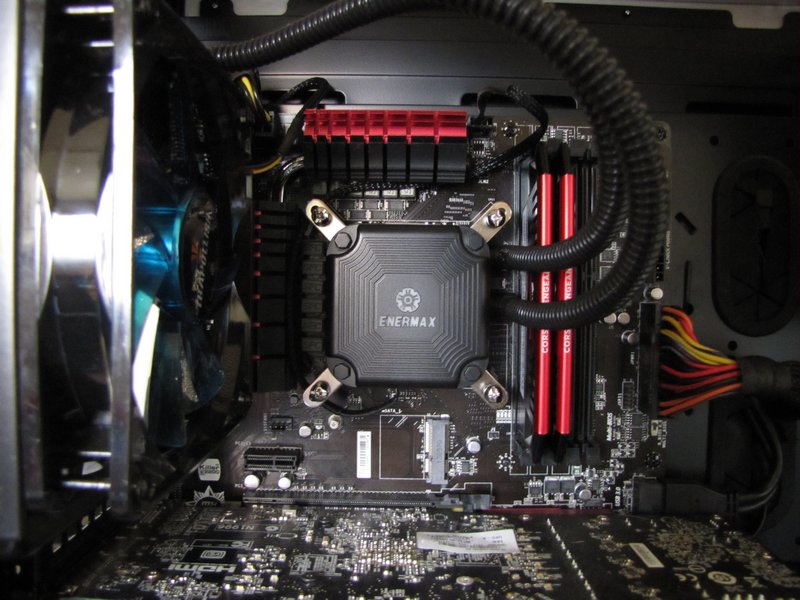

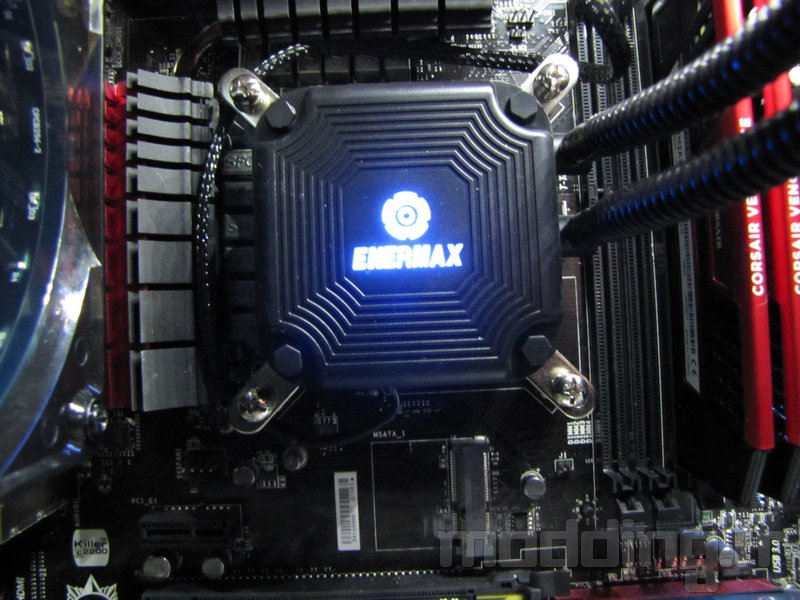

On installe ensuite le block/pompe sur les entretoises “délicatement” en faisant bien attention de ne pas riper avec le tournevis en serrant après avoir bien sûr déposer un peu de pasta thermica.
[youtube]https://www.youtube.com/watch?v=jEA6KRPR14w[/youtube]
TESTS
Configuration
Pour tester on utilise OCCT 4.4.0, on fait une séance d’une demi-heure en stress avec 5mn idle au début et 5mm idle à la fin avec les ventilateurs en position “600 à 2500″, le rhéobus positionné sur 5V puis sur 12V, à la fin on fait la moyenne des températures max des 4 cores. Les 2 ventilateurs restants du boitier sont régulés sur 5V.

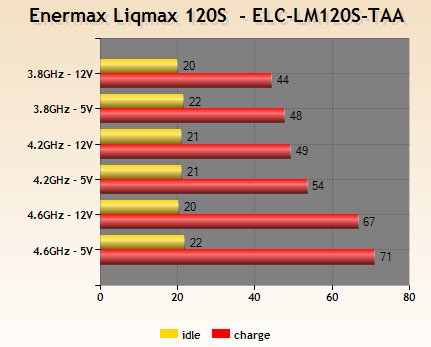

Les performances sont bonnes, même à 4.6GHz et c’est curieusement le TAA pourtant moins performant sur le papier qui l’emporte. A 5V le bruit est tout à fait acceptable, à 12V ça souffle fort. On notera que la pompe émet un léger bruit mais pas gênant.

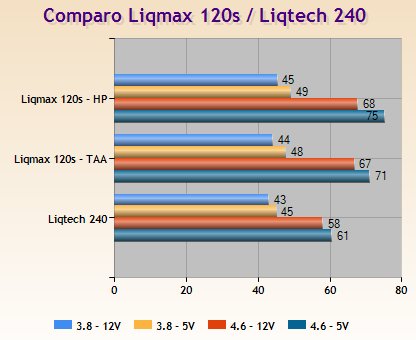

Si on compare les deux Liqmax 120s et le Liqtech 240 on constate une nette différence à 4.6GHz, d’autant plus qu’avec le 240 il suffit de monter le vCore à 1.300v alors qu’avec les 120s il est à 1.350v pour être stable.
