L’écran :
Nous avons opté pour la version noire de cet écran, qui se traduit logiquement par un cadre en acier noir.
À noter que sur la version blanche, non seulement le cadre est blanc, mais le support de fixation l’est également, assurant une cohérence visuelle complète avec les configurations claires.
L’ensemble du module affiche des dimensions de 237 mm de longueur pour 73 mm de largeur, un format particulièrement allongé qui facilite son intégration dans de nombreux emplacements du boîtier.
Ce 8.8″ Universal Screen signé Lian Li mise ainsi autant sur la discrétion de son design que sur sa polyvalence d’installation.

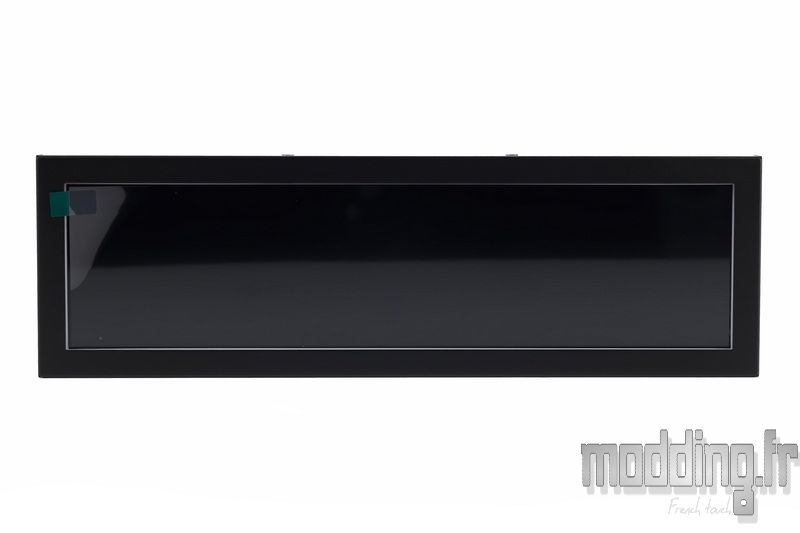

En plus de l’emballage blanc translucide, Lian Li applique un film protecteur directement sur la dalle LCD.
Une petite languette est prévue pour en faciliter le retrait. Néanmoins, nous recommandons de ne retirer cette protection qu’une fois l’écran installé, que ce soit à l’intérieur ou à l’extérieur du boîtier PC, et positionné à l’emplacement définitif choisi.
La dalle LCD de 8,8″ prend place dans un châssis en acier d’une épaisseur de 13 mm, et est entourée d’une marge périphérique de 9 mm. Cet ensemble contribue à la rigidité de la structure, tout en conservant un format compact et facile à intégrer.
On note la présence d’un liseré translucide intercalé entre le cadre métallique et la dalle LCD. D’une épaisseur d’environ 3 mm, ce liseré participe à l’éclairage ARGB du module.
Celui-ci est configurable via le logiciel L-Connect 3, qui permet également, si on le souhaite, de désactiver totalement cet éclairage pour un rendu plus sobre.
L’écran repose sur une dalle LCD de type IPS, affichant une définition de 1920 × 480 pixels, associée à un taux de rafraîchissement de 60 Hz et à une luminosité annoncée de 500 nits.
L’arrière du module arbore une petite étiquette blanche mentionnant le numéro de série de l’écran.

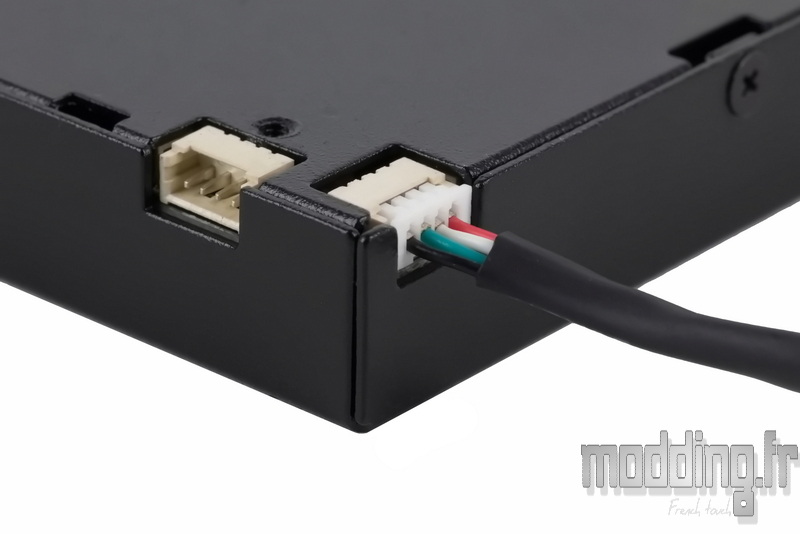

Dans l’un des angles, Lian Li intègre deux prises propriétaires, bien encastrées dans le module et totalement invisibles lorsque l’écran est vu de face, préservant ainsi la sobriété du design.
En fonction de l’orientation de l’écran et de sa position au sein du boîtier PC, on utilise l’une ou l’autre de ces prises pour connecter le câble de liaison USB, facilitant ainsi le routage du câble et l’intégration propre de l’ensemble.
Ce câble permet de relier l’écran à un port USB 2.0 interne de la carte mère, afin d’établir la communication entre l’écran et le logiciel L-Connect 3, indispensable à la gestion et à la configuration de l’affichage.
Comme évoqué dans la rubrique précédente, cette configuration s’applique lorsque l’écran est installé à l’intérieur du boîtier.
Si l’on souhaite en revanche l’installer à l’extérieur du boîtier, voire directement sur le bureau, il convient d’utiliser la rallonge fournie dans le bundle.

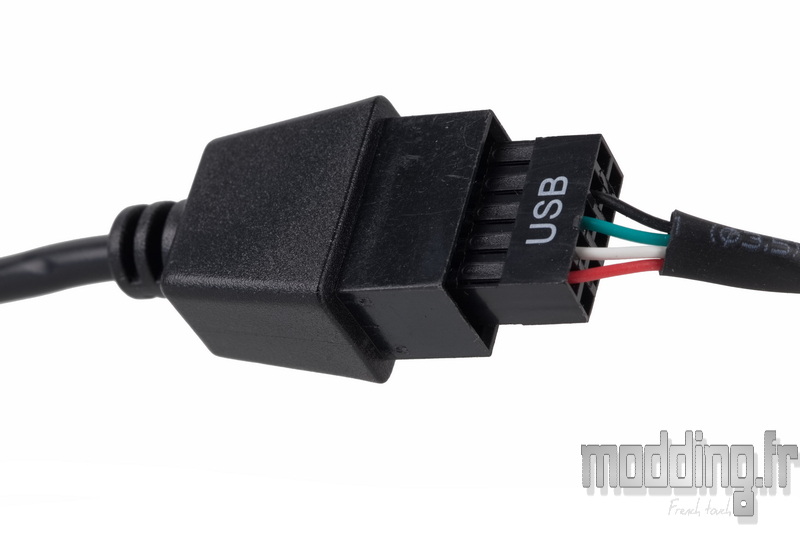

Cette rallonge est équipée d’une prise USB interne mâle, à connecter sur la prise USB interne femelle du premier câble, permettant ainsi de prolonger la liaison avant de rejoindre une connectique USB externe.
L’autre extrémité de la rallonge se termine par une connectique USB de type A, permettant de brancher l’écran sur l’un des ports USB présents sur le panneau arrière de la carte mère.
Avec cette approche, Lian Li couvre l’ensemble des scénarios d’installation possibles pour son 8.8″ Universal Screen, que ce soit à l’intérieur du boîtier, à l’extérieur, ou directement sur le bureau.
L’autre aspect modulaire de cet écran concerne son système de fixation.
Au dos du module, on constate la présence d’une série de six points de fixation répartis sur chaque bord.
Ces points de fixation permettent d’installer le support en exploitant quatre emplacements, à l’aide des petites vis fournies dans le bundle, ainsi que du tournevis inclus, facilitant ainsi la mise en place du système de fixation.

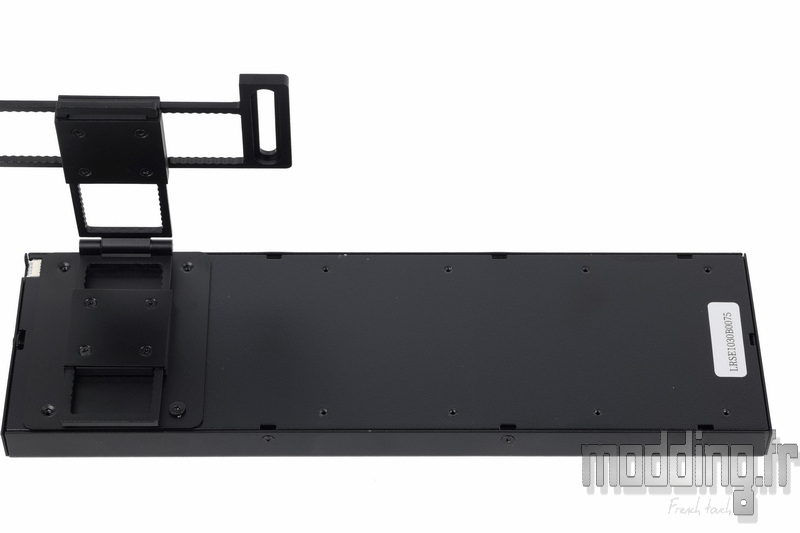

La présence des autres points de fixation permet d’installer le support aussi bien au centre de l’écran que sur l’une ou l’autre de ses extrémités, offrant ainsi une grande liberté de positionnement selon l’emplacement retenu dans le boîtier.
Le support est conçu de manière à offrir une large variété d’orientations de l’écran, permettant d’affiner précisément son positionnement au sein du boîtier, en fonction de l’emplacement retenu pour la fixation.
Inclinaison, rotation ou déport : tout est pensé pour s’adapter aux contraintes de l’intégration.

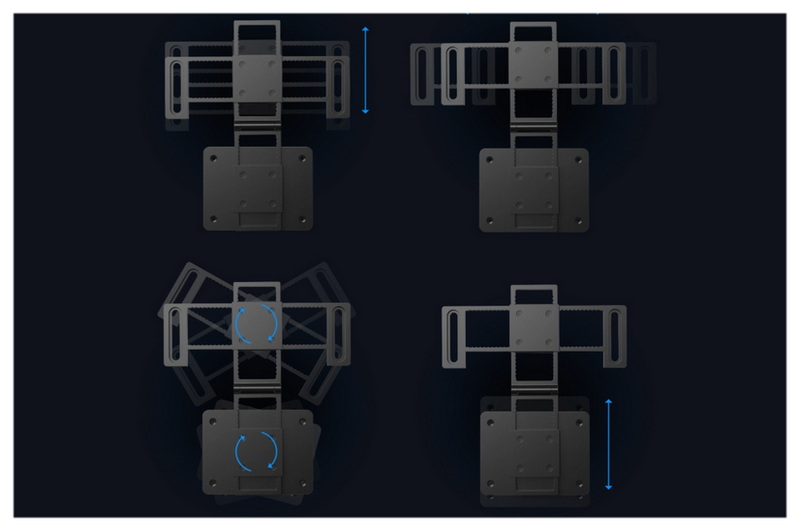

Le schéma ci-dessous, issu du descriptif du 8.8″ Universal Screen sur le site de Lian Li, regroupe l’ensemble des axes de translation et de rotation offerts par le support.

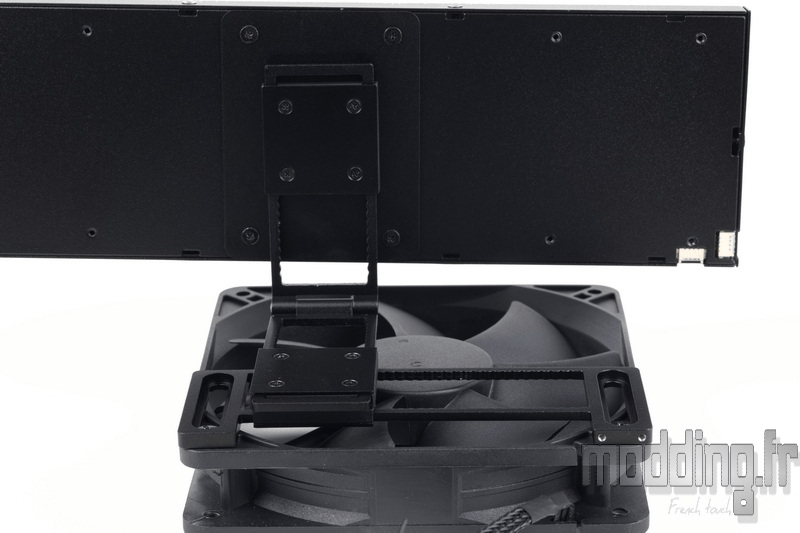

Le support est principalement destiné à prendre place sur le cadre d’un ventilateur installé dans le boîtier, celui-ci représentant un point de fixation facilement accessible et largement disponible dans la majorité des configurations.

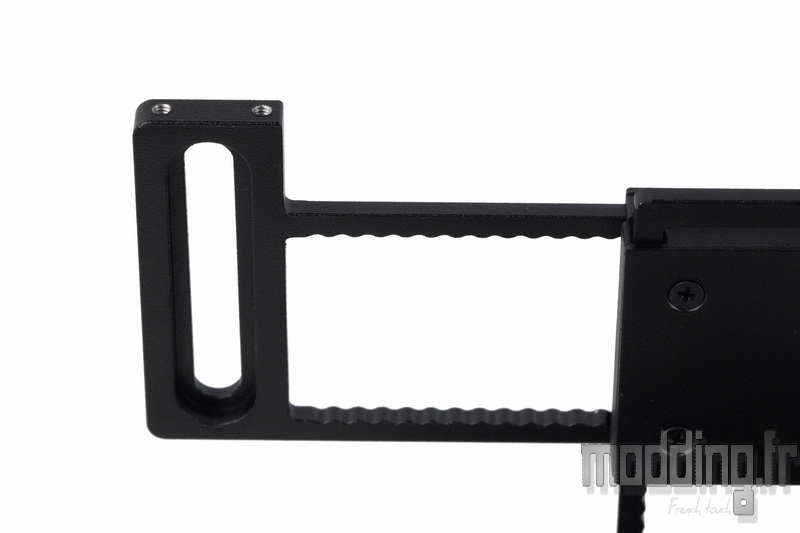

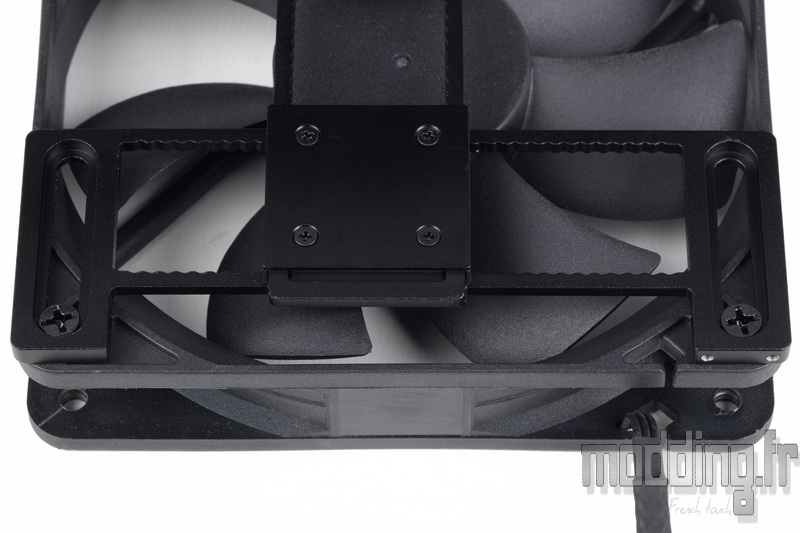

La forme oblongue des points de fixation situés aux extrémités de la base du support autorise un premier réglage de position, offrant une plage d’ajustement d’environ une trentaine de millimètres.
Pour assurer la fixation du support sur le cadre du ventilateur, on utilise deux des quatre vis pour ventilateur fournies dans le bundle, garantissant un maintien sûr tout en conservant la possibilité d’ajuster la position si nécessaire.
Lian Li pense également aux utilisateurs disposant d’un boîtier équipé de ventilateurs au format 140 mm.

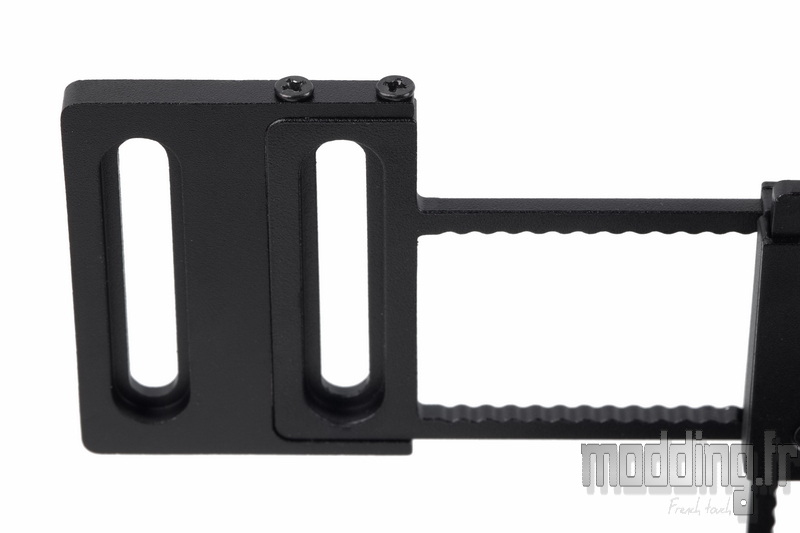

Par défaut, la base du support est conçue pour une fixation sur un ventilateur de 120 mm. Pour une installation sur un ventilateur de 140 mm, il suffit d’ajouter l’extension fournie dans le bundle, laquelle vient se fixer sur l’une des extrémités de la base et intègre les points de fixation adaptés.
Bien entendu, il est tout à fait possible de se passer du support si l’on souhaite fixer directement l’écran sur une paroi du boîtier. Pour cela, deux bandes adhésives double face sont incluses dans le bundle. Une solution certes simple, mais efficace, permettant de fixer l’écran sur une surface en acier, en plastique ou en verre trempé.

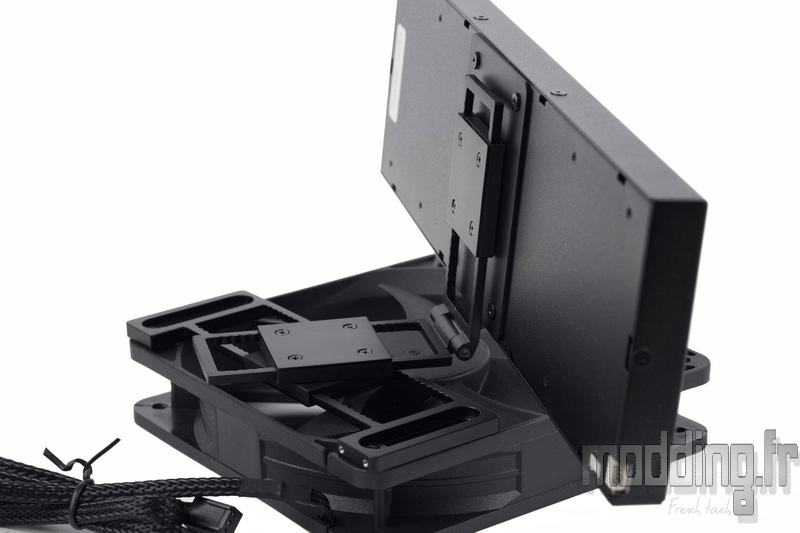

En optant pour une fixation via le support, nous avons en revanche pu constater que celui-ci offre de nombreux axes de réglage, combinant rotation, translation et inclinaison. Cette modularité permet d’orienter l’écran avec précision, quel que soit l’emplacement retenu pour la fixation du support dans le boîtier.

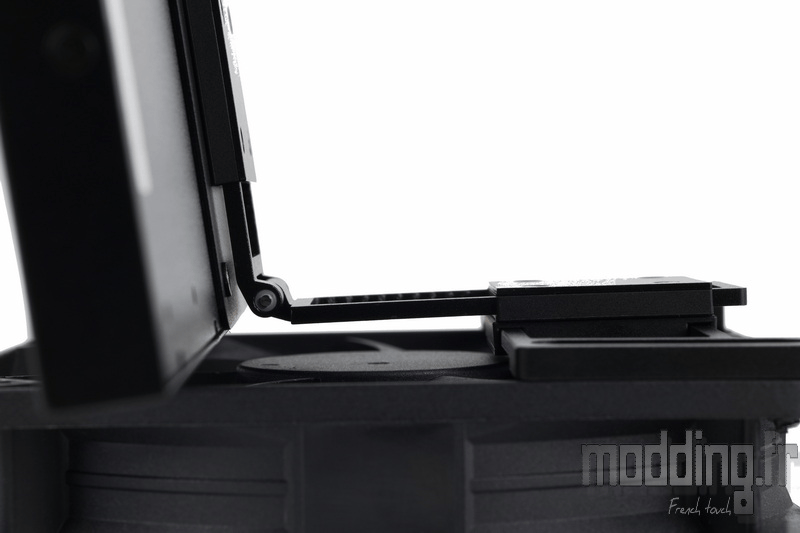

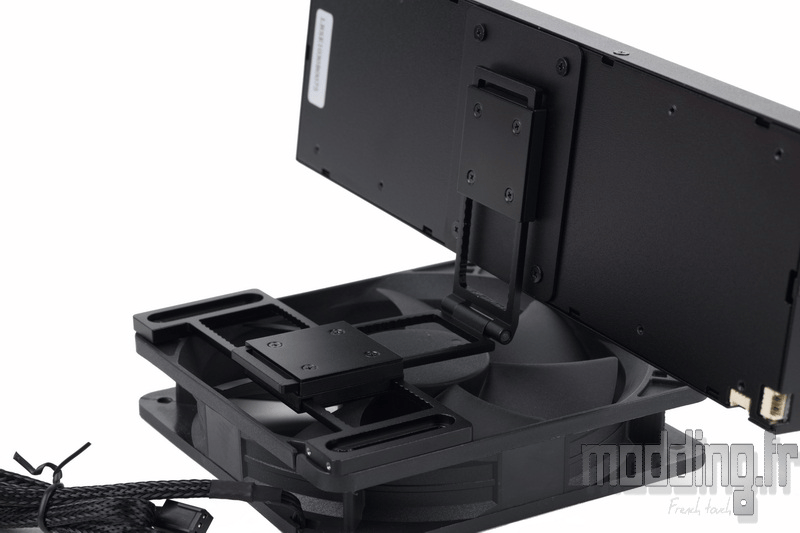

Parmi ces possibilités, le support intègre notamment une articulation dédiée à l’ajustement de l’inclinaison de l’écran, un point particulièrement appréciable pour optimiser la lisibilité en fonction de l’angle de vue.
Les deux bras articulés entre eux offrent également des réglages supplémentaires sous forme de translation.

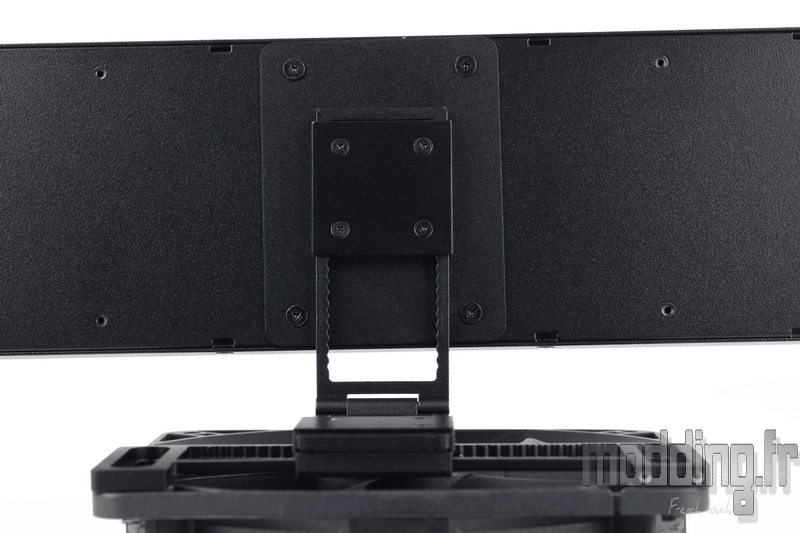

Le bras situé au plus près de la platine, fixée à l’arrière de l’écran, permet ainsi d’ajuster la hauteur de l’écran par rapport à la base du support.

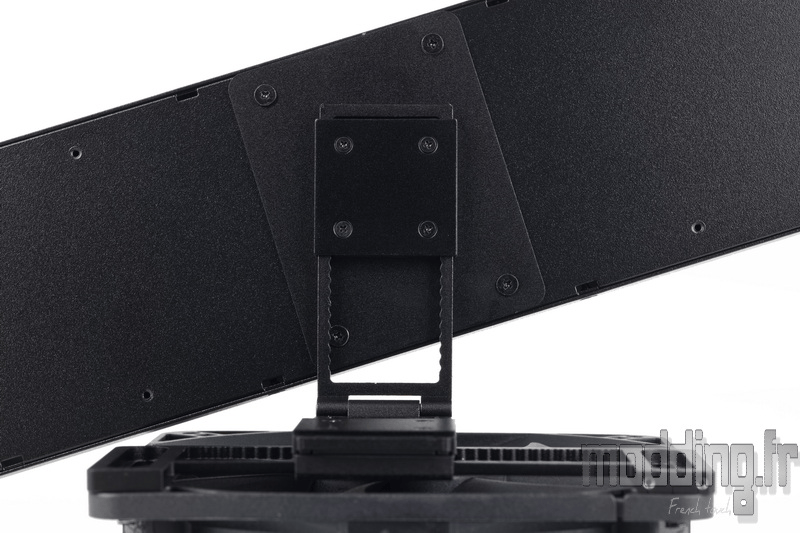

Il est également possible de faire pivoter l’écran par rapport à la platine sur laquelle il est fixé, offrant ainsi un réglage supplémentaire de l’orientation.
Le second bras dispose lui aussi d’un réglage de translation par rapport à la base du support.
Il devient ainsi possible de décaler latéralement l’écran.
Il est également possible d’avancer ou de reculer l’écran par rapport à la base du support, toujours grâce à ce système de translation, offrant ainsi un ajustement précis de la profondeur en fonction de l’agencement interne du boîtier.
Dernier point de réglage entre le second bras et la base du support : la présence d’un axe de pivot, venant compléter l’ensemble des possibilités d’ajustement.
En résumé, Lian Li fournit un support particulièrement modulable, offrant de multiples réglages afin d’optimiser l’orientation de l’écran selon l’emplacement retenu et le point de fixation choisi au sein du boîtier.
Pour récapituler, le support propose trois axes de translation, guidés par un système de crans situé au niveau du bord interne de la structure, garantissant des réglages progressifs et un maintien précis de la position choisie.

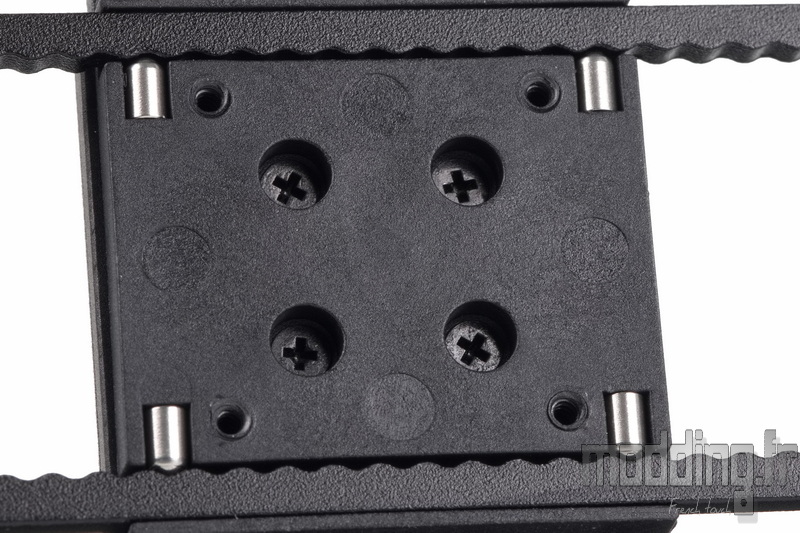

Au niveau des deux axes de pivot, le retrait de la plaque en aluminium permet d’accéder au système de translation. Celui-ci est guidé par une structure interne en plastique, intégrant quatre petites colonnes en acier dont les extrémités arrondies viennent se caler dans les différents crans, assurant ainsi un positionnement précis et sécurisé à chaque réglage.
On distingue également la présence de quatre autres vis, positionnées au centre de la structure en plastique.
Cette structure est constituée de deux parties et, sur la face interne de l’une d’elles, on distingue un premier cercle composé de petites aspérités arrondies.
La face interne de l’autre partie de la pièce en plastique présente un cercle identique, composé cette fois de petits reliefs arrondis dont la taille correspond parfaitement aux aspérités précédemment décrites.
Il s’agit du dispositif de rotation cranté : la rotation s’effectue donc par engagement mécanique entre ces deux surfaces, en forçant légèrement sur les différents axes du support afin de faire pivoter les bras entre eux.
Nous avons d’ailleurs constaté que l’axe de pivot situé entre le second bras et la base du support se montre plus ferme à manipuler que celui reliant le premier bras à la platine fixée à l’arrière de l’écran.
En desserrant légèrement les vis reliant les deux parties en plastique constituant cet axe de rotation, il est toutefois possible d’assouplir la manipulation, sans compromettre la tenue une fois la position ajustée.
Le 8.8″ Universal Screen proposé par Lian Li peut ainsi prendre place au sein du boîtier, tout en offrant une multitude d’emplacements possibles, en fonction de nos envies et des contraintes imposées par les composants présents dans le compartiment principal.
Il ne s’agit toutefois pas d’un petit écran : avec une longueur de 237 mm, et malgré les nombreuses possibilités d’orientation offertes par le support fourni, il peut arriver que l’on ne trouve pas d’emplacement réellement pertinent pour justifier son intégration à l’intérieur du boîtier.
Mais l’intérêt de ce modèle est justement de ne pas imposer une installation interne. Rien n’oblige à vouloir l’intégrer à tout prix dans le boîtier : l’écran peut tout aussi bien être installé à l’extérieur, voire directement sur le bureau, qu’il prenne place à droite, à gauche, ou même sous l’écran principal.
Dans ce cas, on bénéficie d’une visibilité directe sur les informations affichées, comme nous allons le voir dans la rubrique suivante.
Bref, à chacun de déterminer l’emplacement qui correspond le mieux à ses usages et à ses attentes.
Le support permet de poser facilement l’écran sur le bureau.
Toutefois, ce dernier affiche un certain poids, ce qui impose de régler soigneusement le support afin qu’il joue correctement son rôle de contrepoids. Il est alors nécessaire de trouver le bon équilibre, notamment au niveau de l’inclinaison de l’écran, pour garantir une bonne stabilité.
Cette contrainte s’applique principalement dans le cas où l’on ne souhaite pas fixer le support au bureau, afin de conserver la possibilité de déplacer librement l’écran selon ses besoins, sans avoir à percer ou à réaliser de modifications permanentes.
En combinant le câble principal et la rallonge fournie, on dispose d’environ 800 mm de câblage, permettant de connecter l’écran à l’arrière du PC sur l’une des prises USB de type A de la carte mère.
Rien n’empêche d’ailleurs d’ajouter une seconde rallonge USB afin d’éloigner davantage l’écran du boîtier, selon l’agencement du bureau ou l’usage envisagé.
