Tests :
Config de test :
Niveau sonore
Les ventilateurs du EarlKase
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Le boitier est équipé de ventilateurs extrêmement discrets et même totalement silencieux pour peu que l’on réduise leur vitesse de rotation.

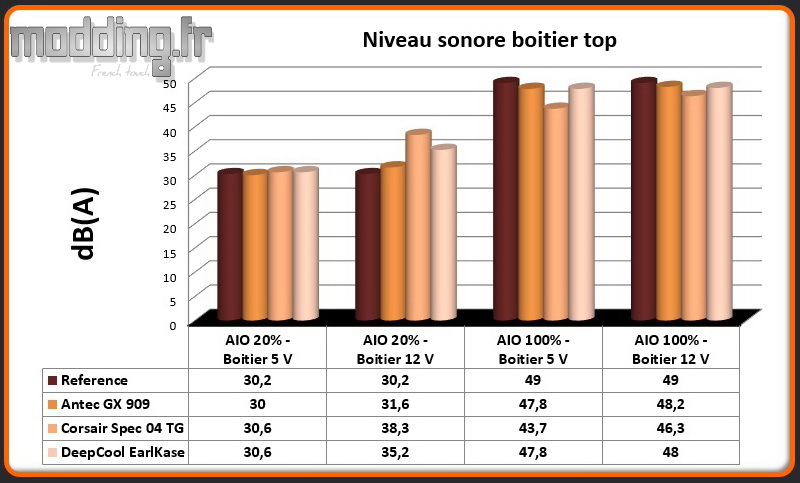

Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Silent Loop 120 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Silent Loop 120 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré par le logiciel de notre carte mère Gigabyte.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le Silent Loop 120 se positionnent dans le boitier.
Même avec deux ventilateurs en place dans le boitier, une fois que l’ensemble de la ventilation est au repos, le EarlKase se révèle être extrêmement silencieux !!! Il reste toujours aussi discret avec ses ventilateurs en pleine action.
La colonne “AIO à 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la la config.
En passant l’ensemble de la ventilation à sa vitesse maximale, le niveau sonore devient audible mais cela est lié surtout à la présence de notre AIO. Cela englobe même le bruit engendré par les deux ventilateurs du boitier.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et TMPIN3) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Silent Loop 120 est configuré par le logiciel Gigabyte comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU
OCCT CPU + Fire Strike
Le passage de 5 V à 12 V améliore les performances de refroidissement essentiellement lors du test combiné où on gagne jusqu’à 5 degrés du coté du processeur et 2 degrés pour la carte graphique.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU

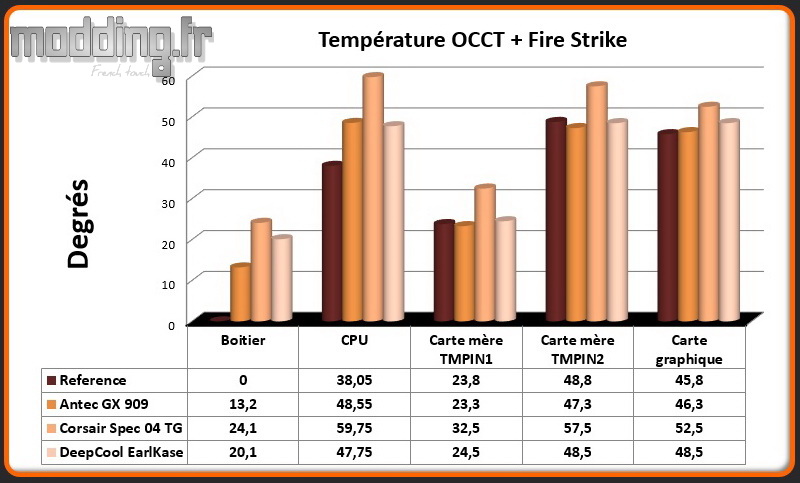

Comparatif OCCT CPU+Fire Strike
Malgré les faibles dimensions de la grille sous la façade, le boitier se défend bien quant au refroidissement des composants.
La présence des deux ventilateurs assurent un flux d’air actif même si second ventilateur en façade ne serait pas de trop lorsque la carte graphique entre en action.
