Montage :

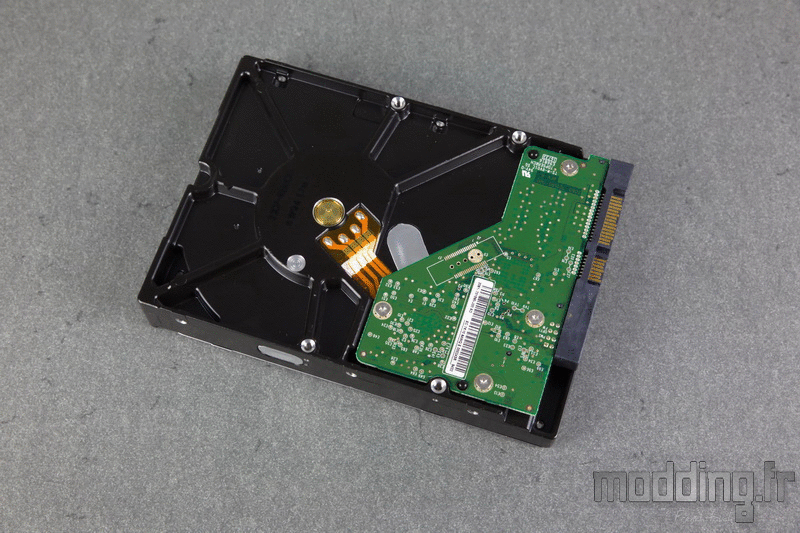

On commence par le montage du disque dur 3.5″.
La fixation se fait par dessous.
Nous avons besoin d’un tournevis et de 4 vis UNC 6.32 incluses dans le bundle, nous notons qu’elles s’avèrent un peu limite quant à leur longueur…
Le principe est le même pour fixer le SSD au niveau de ce tiroir.
Si ce n’est qu’on utilise des vis de type M3.
Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et les enfoncer jusqu’en butée.
On assure leur fixation à l’aide d’une vis à main.
Nous avons quatres autres emplacements pour les SSD.
Deux d’entre eux se situent sur le cache alimentation par le biais d’un support spécifique.
La fixation se fait par en dessous avec 4 vis M3.
On glisse ensuite le duo support/SSD dans les encoches prévues à cet effet.
Une vis à main permet de garantir la bonne fixation.
On remarque que la structure du support n’offre pas de déport assez conséquent afin d’englober l’épaisseur de la tête des vis.
Ca se joue à un pouillème de millimètre mais c’est assez pour marquer la peinture du cache alim….

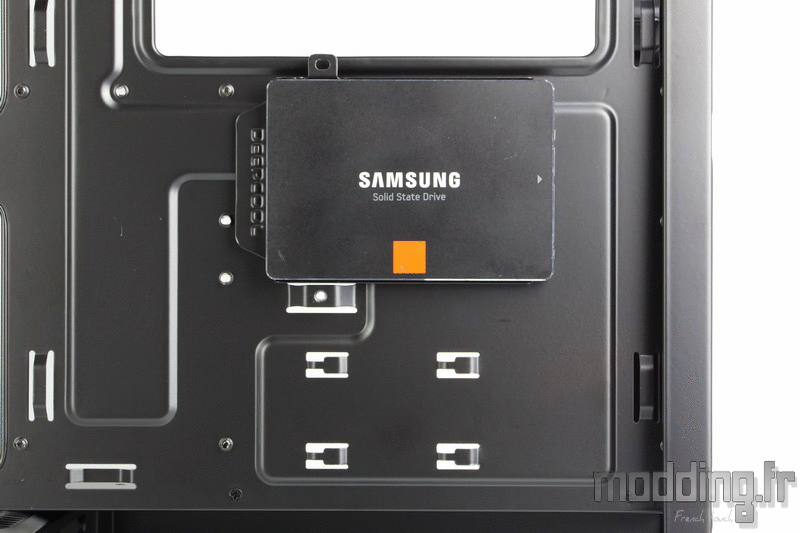

Les deux autres emplacements se situe à l’arrière du plateau de la carte mère.
Ces emplacements utilisent le même principe d’encoches et de ce fait nous devons utiliser les supports spécifiques.
On note que la position haute ne bénéficie pas de point de fixation par vis à main.
Le bloc d’alimentation prend facilement place dans son logement.
Il reste même un peu d’espace au-dessus du bloc, idéal pour glisser les câbles du boitier ou ceux des SSD.
Nous conseillons de brancher les câbles au préalable car même si la cage HDD peut se décaler, la place reste limite pour pouvoir glisser les doigts.
Nous n’avons aucun problème pour glisser le câble CPU au travers de son ouverture spécifique et effectuer le branchement.
La carte mère est fixée sur les entretoises par le biais de vis de type M3.

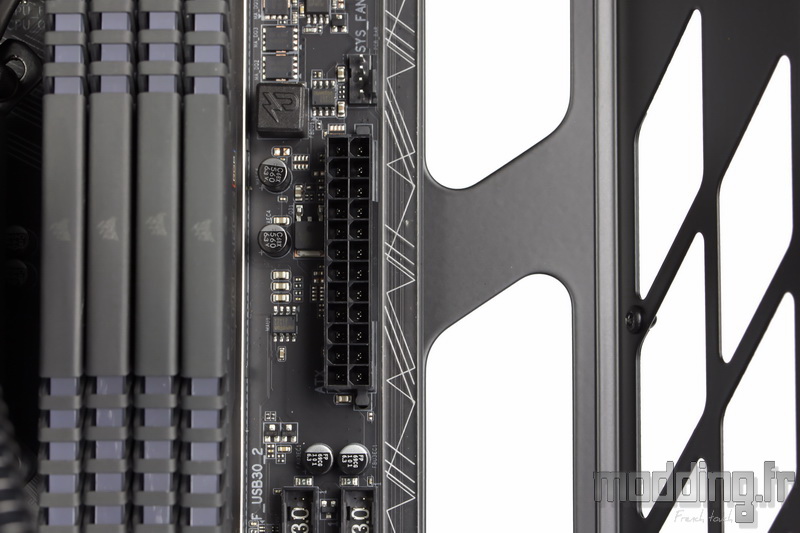

Comme dans la plupart des boîtiers, les passages de câbles coïncident rarement avec la position de la prise ATX…

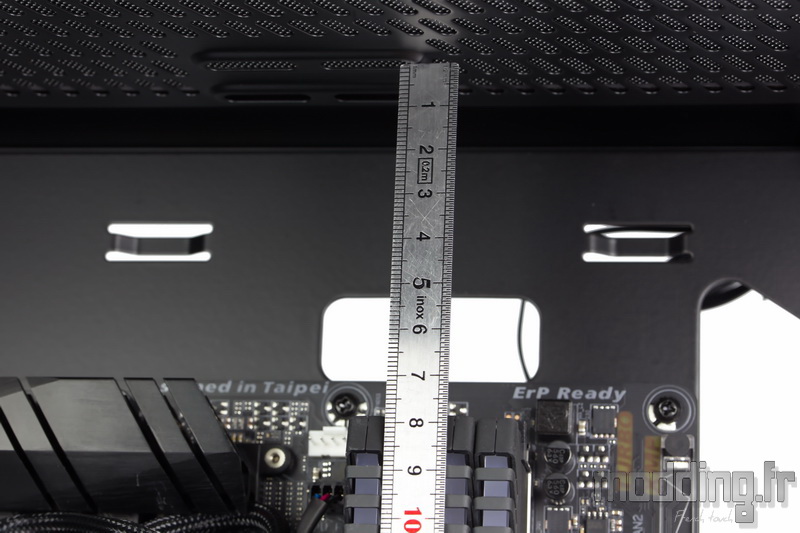

Un peu plus de 75 mm sont disponibles au-dessus de la carte mère en ce qui concerne l’emplacement 120 mm, de quoi mettre en place un radiateur de 50 mm d’épaisseur.
65 à 70 mm pour l’emplacement 140 mm, cela dépend du volume des dissipateurs de la carte mère.
De plus les points de fixation sont décalés vers la porte principale ce qui facilite d’autant la mise en place du couple radiateur/ventilateur.
Notre AIO prend facilement position sur le haut du boitier.

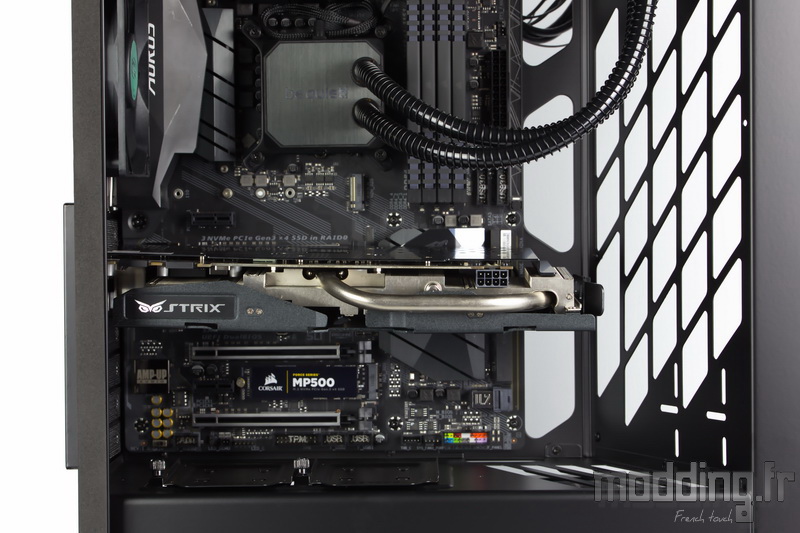

Nous n’avons constaté aucun soucis lorsque nous avons branché notre carte graphique.
La fixation se fait donc à l’extérieur du boitier.
Cependant la carte ne pourra dépasser les 300 mm de longueur du fait de la présence du cache ventilation et notamment de sa face qui part de biais vers le plateau de la carte mère.
On effectue les différents branchements…
On apprécie les passages de câbles présents sur le cache alimentation qui tombent directement sur les différentes prises de la carte mère.
Du coté des coulisses, les points d’ancrage facilitent grandement le rangement des câbles.
On veille à ne pas trop charger le gros câble ATX en disposant les autres câbles sur les cotés afin d’éviter une forte épaisseur qui générait la fermeture de la porte controlatérale.
L’accès à l’arrière du Socket est optimal.
On note que le câblage du contrôleur RGB dispose de deux prises supplémentaires afin de brancher deux autres bandes de Leds.
Le site spécifie que l’on ne peut utiliser que les bandes de Leds de la marque DeepCool… Surement en raison de la forme des prises mais il suffit de respecter le bon alignement des fils RGB et +12V pour que le système puisse piloter n’importe quelle bande de Leds RGB.
Le boitier EarlKase bien adapté au Watercooling est aussi taillé pour prendre en compte un ventirad jusqu’à 165 mm de hauteur.

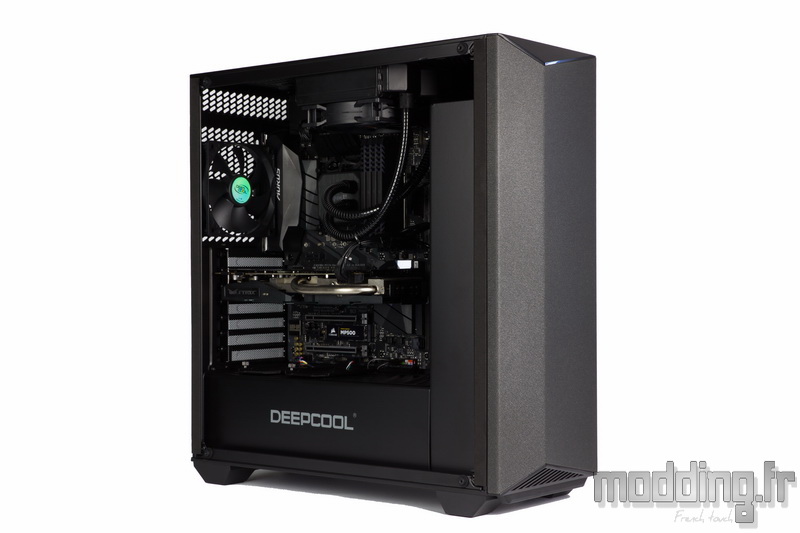

Un dernier regard sur la config avant …

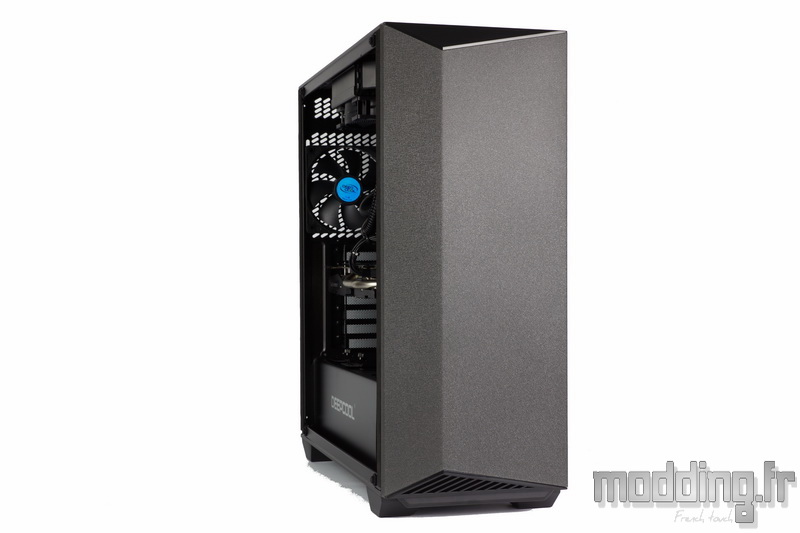

… La fermeture des portes!
Au branchement du câble secteur, les connectiques du boitier s’entourent d’une lueur bleutée !
Nous appuyons sur le bouton Power…
L’aspect fumé de la vitre est tout de même conséquent et il faut un peu plus qu’une seule bande de Leds pour bien éclairer la config.
A moins que justement on veuille rester dans une certaine discrétion… voire une discrétion certaine.
