L’intérieur :
4 vis à main maintiennent en place la vitre et 2 autres se chargent de la porte controlatérale. Ces dernières restent solidaire de sa structure en acier.
L’intérieur du EarlKase est tout de noir vêtu. On remarque l’aspect nettement fumé de la vitre avec sa teinte gris-vert.

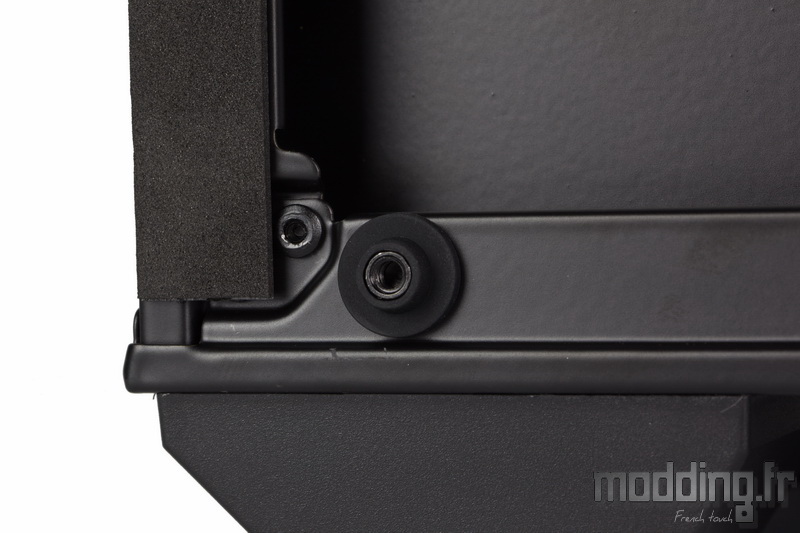

Les points de fixation de la vitre sont dotés de silentbloc.
On retrouve sur les bords antérieur et postérieur du châssis, les bandes en mousse noire qui entrent en contact avec le verre et isolent ce dernier de la structure métallique.

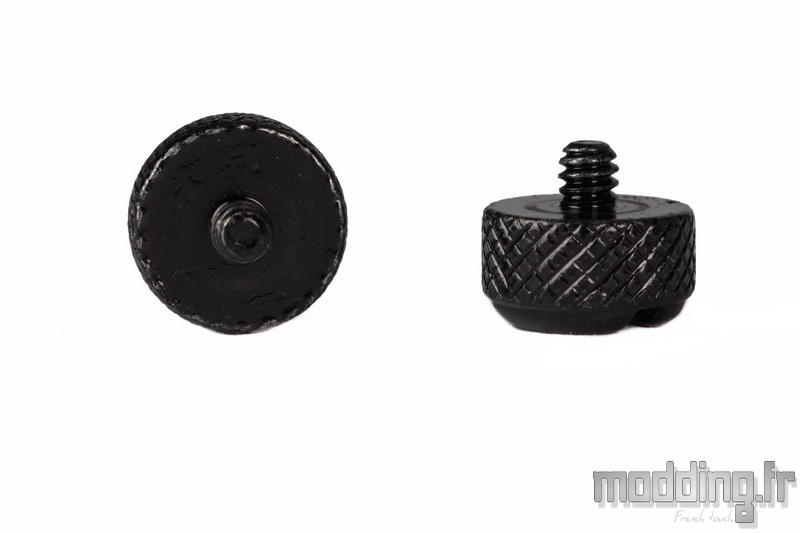

Par contre les vis à main ne sont point dotées de rondelle en caoutchouc.
Il faudra prêter attention quant au serrage de ces vis et s’arrêter dès qu’elles sont au contact avec la vitre.
Le châssis opte pour une répartition dans le sens de la hauteur avec la présence d’un cache alimentation sur le bas du boitier.
Mais aussi dans le sens de la profondeur avec un second cache qui dissimule l’emplacement de la ventilation avant du boitier et qui part en biais vers le plateau de la carte mère.
Un aménagement des plus original que l’on retrouve dans certaines réalisations de moddeurs.
Le plateau de la carte mère est pourvu d’une très large ouverture pour accéder à l’arrière du Socket.

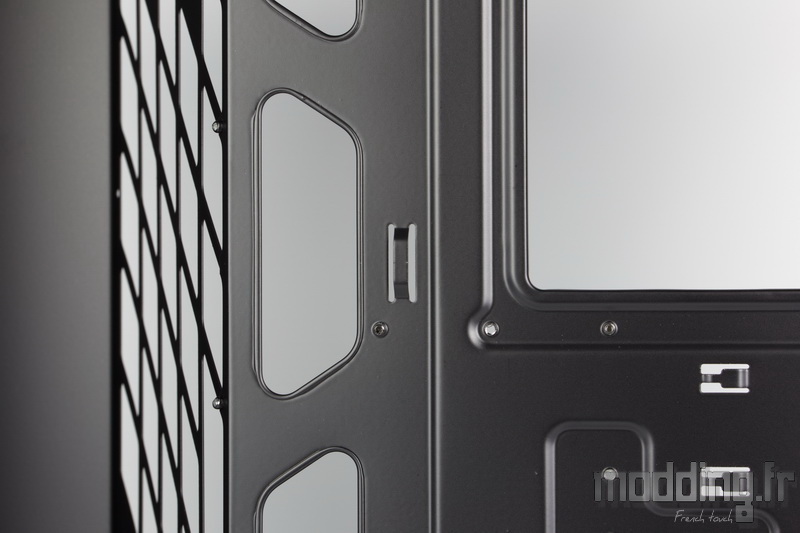

Trois passages de câbles se placent à l’avant du plateau ainsi que deux autres sur le bord supérieur. Cependant aucun n’embarque de grommet…
Le boitier de type moyen tour peut accueillir le format mini ITX, Micro ATX et ATX.

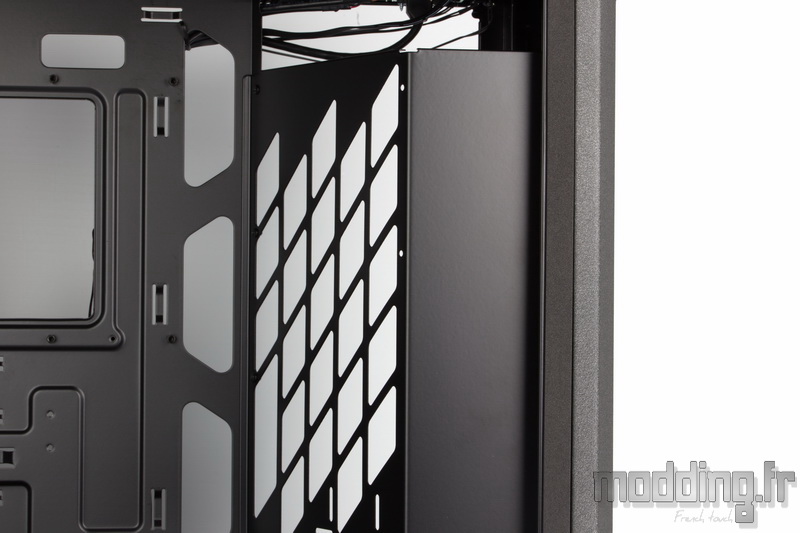

En continuité avec le plateau de la carte mère nous avons ce cache qui dissimule la partie avant du châssis.
Dissimule est un bien grand mot car la face partant de biais est parsemée de larges ouvertures afin de laisser passer le flux d’air.
Le flanc de ce cache est plein et vierge de toute inscription. Il descend jusqu’à la base du boitier et se joint au flanc du cache alim à ce niveau.

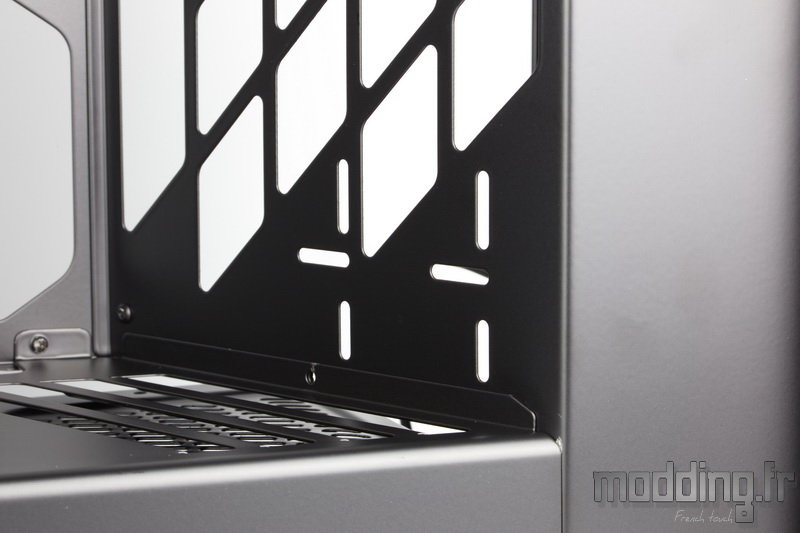

On note la présence de points de fixation de forme oblongue autant vertical qu’horizontal.
Ils permettent la mise en place d’une pompe couplée à un réservoir de watercooling si on désire positionner ce dernier dans le compartiment principal.
DeepCool nous propose une seconde solution que nous détaillons plus bas dans cette page.
Le cache alimentation se positionne juste en arrière du cache ventilation.
Il arbore sur son flanc le nom de la marque DeepCool en lettres blanches.
Sur la face supérieure de ce cache, dans sa partie antérieure, nous avons une série de 4 ouïes qui suivent la diagonale décrite par le cache ventilation.
Toujours dans l’esprit d’optimiser le flux d’air, elles sont chargées de récupérer une partie du flux d’air provenant du ventilateur positionné en bas du boitier.
Tout contre le plateau de la carte mère, on note la présence d’une ouverture pour le passage des câbles du boitier.
Dans la partie arrière du cache alim, nous avons deux supports spécifiques aux SSD.
Ils sont maintenus par un système d’encoches et nous avons une vis à main qui sécurise leur fixation.
Chacun des supports est accompagné d’une ouverture à proximité du plateau de la carte mère pour laisser passer les câbles.
A la base du cache alimentation, on retrouve les multiples trous aperçus sous le châssis.

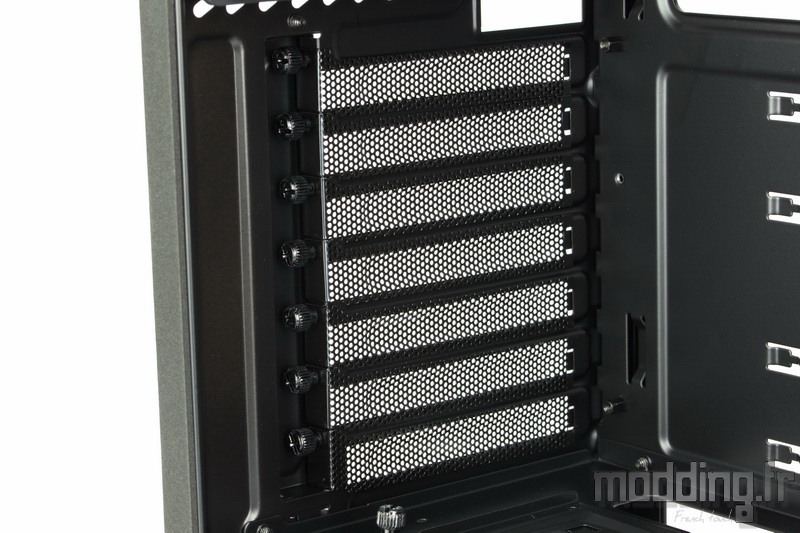

En, remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis à main.
Juste au-dessus, l’emplacement de ventilation est occupé par un ventilateur en 120 mm placé en extraction.
Ne vous fiez pas à la couleur bleue de la pastille adhésive arborant le logo DeepCool car il s’agit d’un reflet du à son aspect métallisé qui change de couleur en fonction de notre angle de vue.

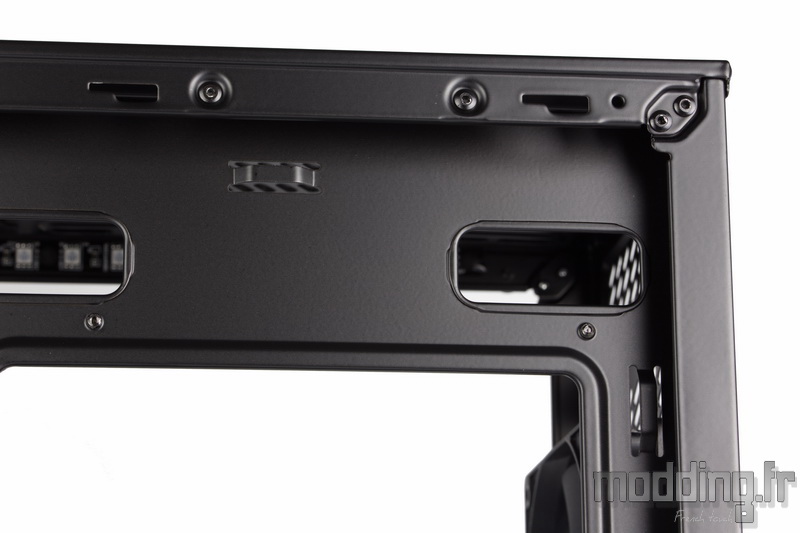

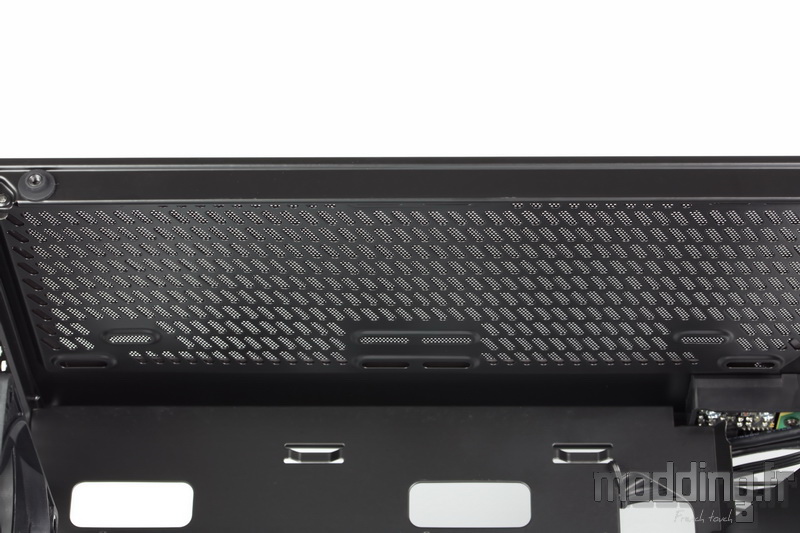

Dans la partie haute du châssis, on retrouve l’emplacement pour deux ventilateurs en 120 ou 140 mm.
Cet emplacement peut tout aussi accueillir un radiateur en 240 ou 280.

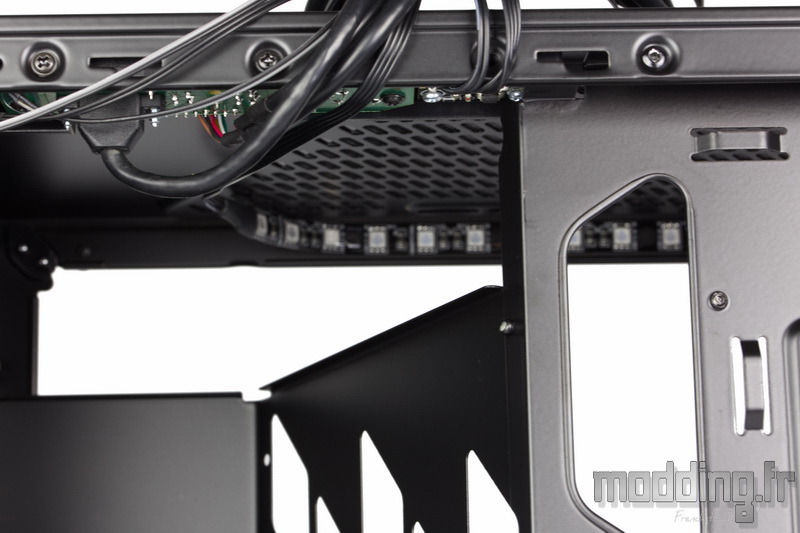

Sous le rebord supérieur du châssis, la marque dissimule une bande de Leds RGB connectée au contrôleur RGB du boitier.
Elle mesure 350 mm. De plus elle est équipée de petits aimants ce qui permet de la positionner et repositionner où bon nous semble.
Les coulisses du EarlKase.
Les câbles issus du panneau des connectiques sont tous revêtus de noir.
Même le manchon de la prise USB 3.0 délaisse le classique bleu pour le noir. De plus, elle est assujettie à un adaptateur USB 2.0.
Le contrôleur RGB est alimenté via une prise Sata.
Plusieurs points d’ancrage sont disséminés à l’arrière du plateau de la carte mère…
Proche des passages de câbles….
… Tout comme le long du cheminement du câble CPU.

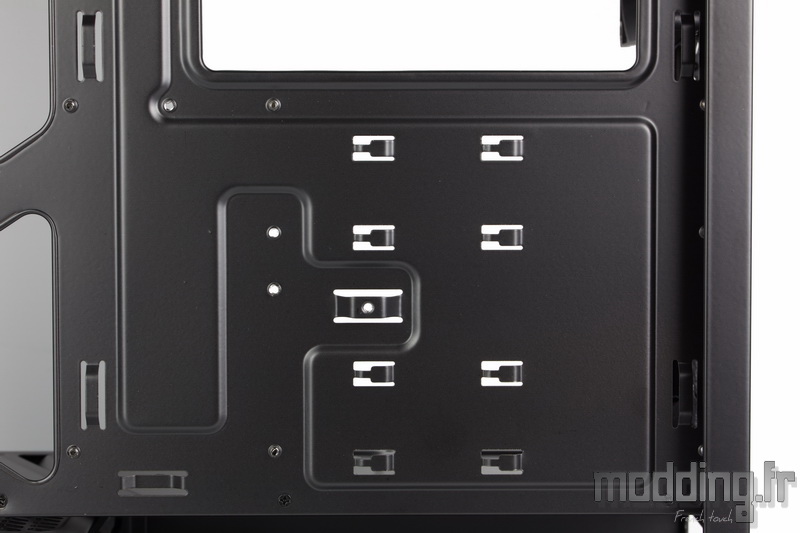

Sous la large ouverture permettant d’accéder à l’arrière du Socket, nous avons deux autres emplacements pour les supports SSD placés sur le cache alim.

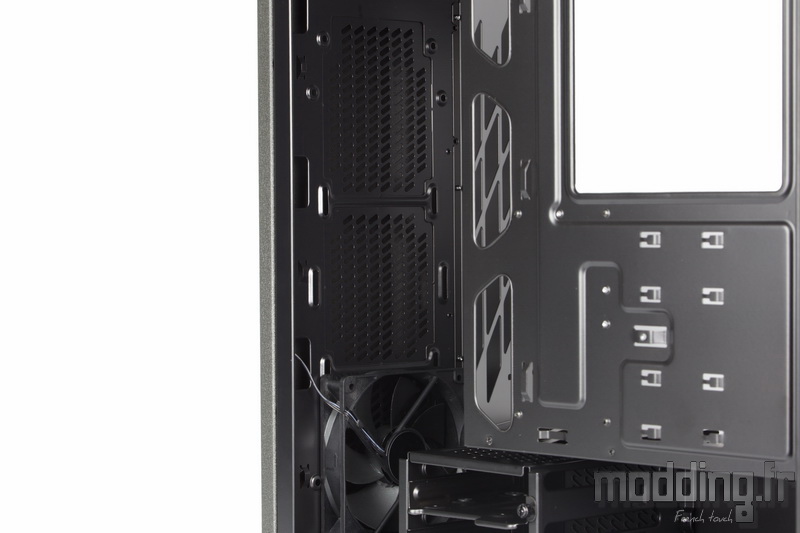

Le cache ventilation dissimule un emplacement pour trois ventilateurs en 120 mm voire deux ventilateurs en 140 mm.

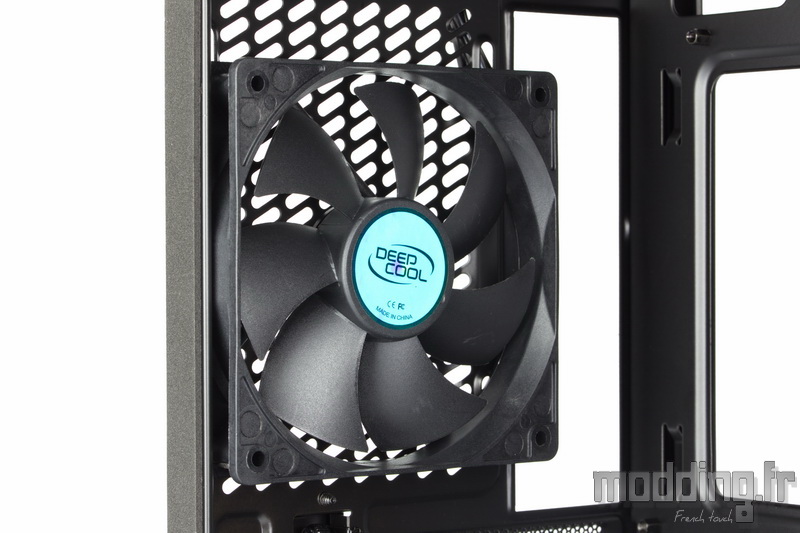

Un ventilateur en 120 mm, placé en aspiration, occupe l’emplacement du bas.

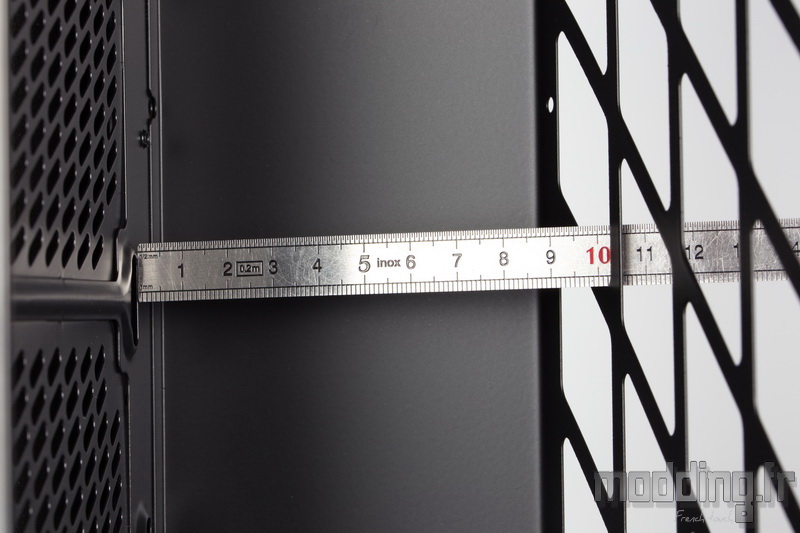

Nous avons un large espace disponible qui permet de glisser un radiateur de 360 avec une épaisseur de 60 mm.
Le cache ventilation ne monte pas jusqu’en haut du boitier, il laisse ainsi la place pour glisser un radiateur 240/280 sur le haut du châssis avec ses sorties vers l’avant du châssis.
Et ce sans pour autant gêner l’éventuel radiateur 360 placé à l’avant.
La présence actuelle de la cage HDD limite la mise en place d’un tel radiateur ….
… Mais DeepCool a bien sûr pensé à ce détail et nous avons donc la possibilité de décaler la cage +/- en arrière grâce à son système de fixation spécifique.
En fonction des dimensions du radiateur, nous pouvons aussi placer le combiné pompe/réservoir dans ce compartiment en le fixant sur la paroi du cache ventilation ou sur la base du châssis via les fentes vues sous le boitier.

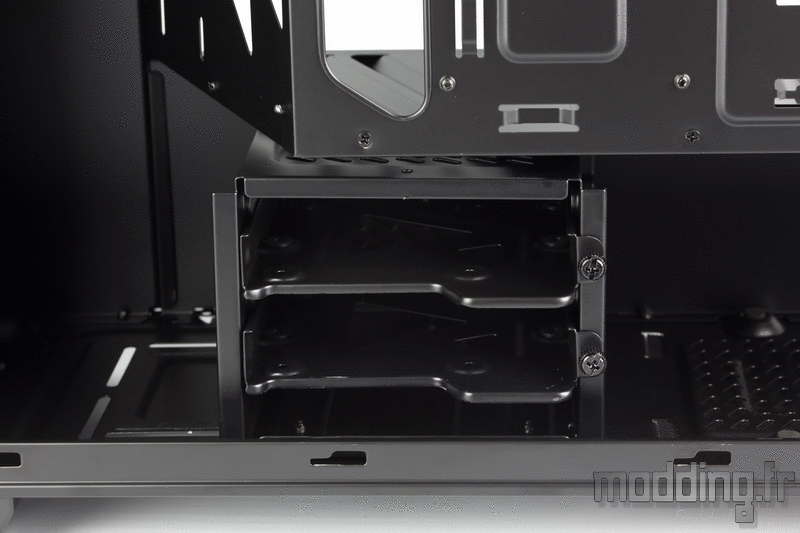

La cage HDD est équipée de deux tiroirs accueillant soit un disque dur 3.5″, soit une unité de stockage 2.5″.

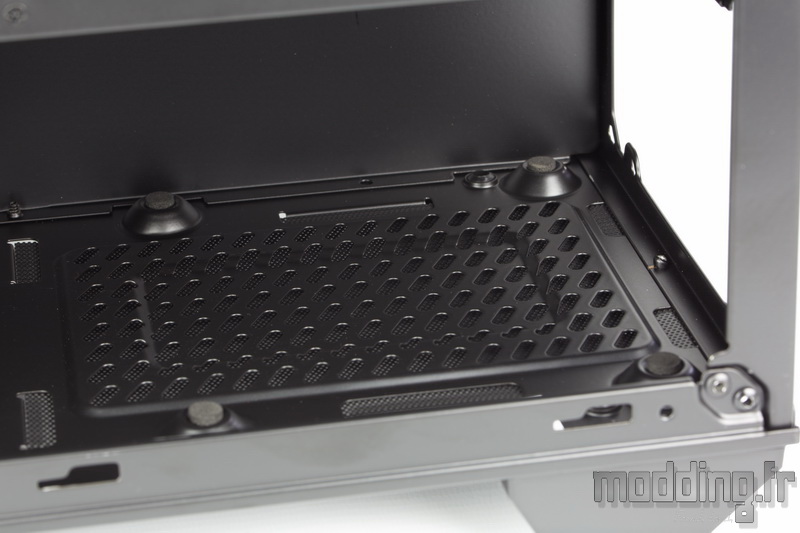

L’emplacement de l’alimentation est doté de petits plots en mousse afin de bien amortir le bloc…

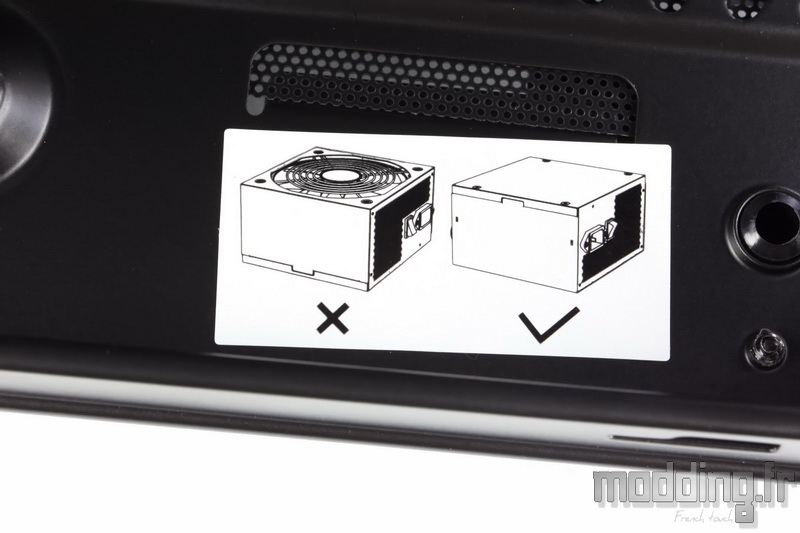

Une étiquette nous préconise la bonne orientation du bloc avec la ventilation vers le bas…. Pour ceux qui avaient encore un doute sur ce point.

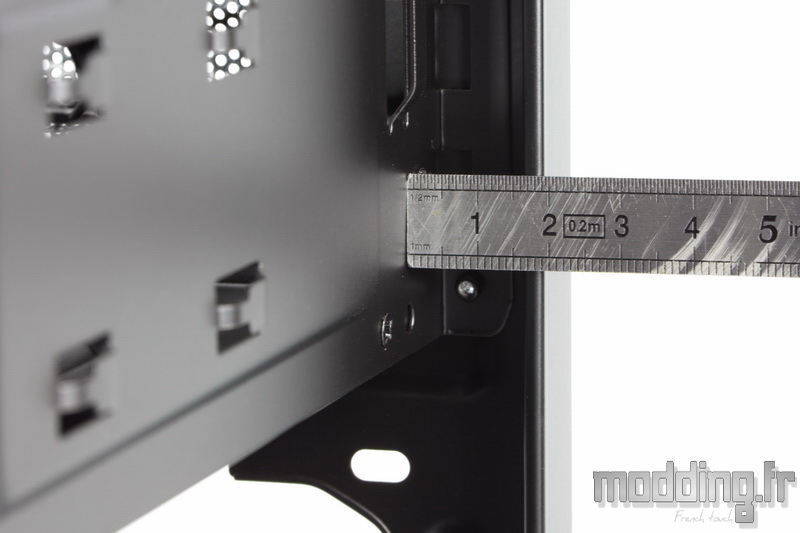

Nous disposons de 19 mm d’espace pour le rangement des câbles à l’arrière du plateau de la carte mère.
De ce fait, il va falloir prêter un peu d’attention quant au rangement de ces câbles.
