L’extérieur :

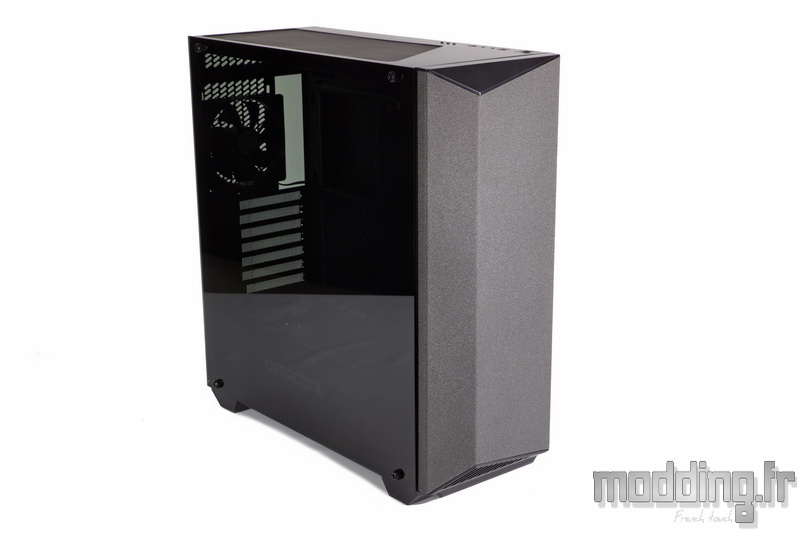

Le EarlKase est un boitier au format moyen tour doté d’un panneau en verre et d’une façade pleine.
Le style est plutôt sympathique notamment avec cette façade dont l’aspect de la peinture fait penser à un bloc de granit taillé dans la masse.
Il mesure 203.5 mm de large sur 500 mm de profondeur pour une hauteur totale de 510.5 mm.
Composé en large partie d’acier et de quelques pièces en plastique, le boitier affiche un poids total de 7.98 kg.
Une façade donc totalement pleine ou presque….
… Il subsiste une petite grille située au niveau de son bord inférieur. Sa forme est triangulaire.
D’ailleurs l’un de ses angles est contiguë à l’arête principale que forme la double pente asymétrique de la façade.
Il est à noter que c’est la seule entrée d’air sur l’avant du boitier ! A voir comment se comporte le EarlKase lors des tests…
L’arête se prolonge sur toute la hauteur du boitier mettant ainsi en relief cette façade.
Sur le haut nous retrouvons le même type d’insert triangulaire en plastique noir qui vient communiquer avec la partie haute du boitier.
La seule différence est l’absence de grille à ce niveau.

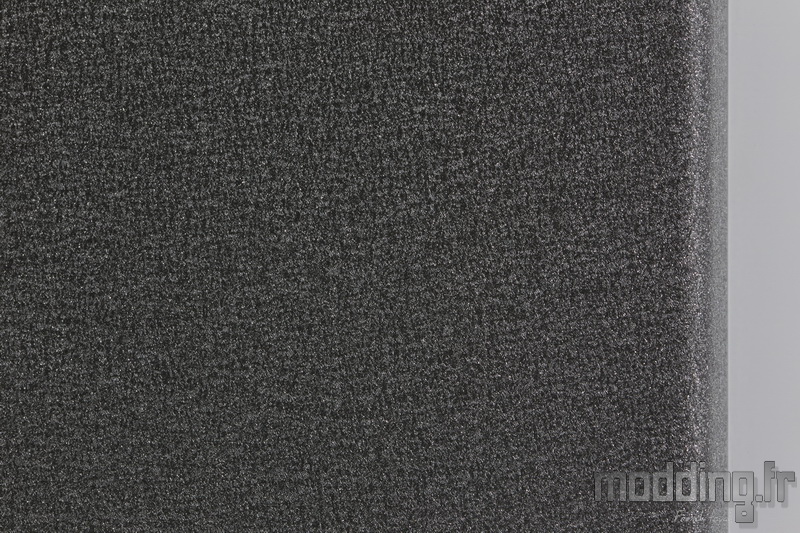

La structure de cette façade est en acier de 1 mm d’épaisseur. Elle est recouverte d’une peinture poudre donnant cette imitation de pierre granitique.
La texture est légèrement granuleuse.
Cela change littéralement de ce que l’on a l’habitude de voir et nous trouvons cela très original ! Bref on adore…
La porte latérale principale est totalement remplacée par une vitre en verre trempé mesurant 455 mm sur 486 mm.
Elle fait 3 mm d’épaisseur et présente un aspect fumée occultant quelque peu l’interieur du châssis…
… On aperçoit tout juste l’inscription DeepCool présente sur le flanc du cache alimentation.
L’aspect fumée se révèle être de teinte verte du fait qu’à l’origine les lettres sont blanches.
La vitre occupe la totalité de l’espace latérale du boitier ne laissant qu’une infime marge sur le haut et le bas du boitier.
4 vis à main assurent sa fixation au niveau du châssis.
On en profite pour apprécier la bonne finition au niveau de l’assemblage des différentes pièces du boitier.
Afin d’éviter un contact direct de la vitre sur le rebord en acier du châssis, ce dernier intègre une bande de mousse noire.
La porte controlatérale est totalement pleine, plane et entièrement constituée d’acier.
On remarque la finesse des bords encadrant la porte avec moins de 5 mm là où en général nous sommes plus prés du centimètre.
L’arrière du châssis présente une répartition classique des emplacements.
On retrouve l’emplacement de l’alimentation dans la partie basse.
Par contre nous n’avons pas de petite languette permettant d’accéder au filtre….
Au-dessus, nous avons 7 équerres PCI ajourées de type grille Mesh.
Afin d’optimiser l’espace interne, la fixation des cartes filles se fait à l’extérieur du châssis.
Un cache fixé par une vis classique permet d’accéder aux différentes vis à main des équerres.
En haut, nous avons l’emplacement de l’I/O Shield avec à ses cotés une grille permettant de mettre en place un ventilateur de 120 mm.
On remarque la forme oblongue des points de fixation qui permet ainsi d’ajuster la position du ventilateur, voire du radiateur, en hauteur sur une quinzaine de millimètres.
On apprécie les quelques détails qu’a mis en place DeepCool.
Telle que la forme des ouvertures de la grille qui change de l’aspect en nid d’abeille ou la présence d’une pastille adhésive noire sur le centre du ventilateur pour dissimuler l’autocollant d’origine, souvent disgracieux (ce qu’un moddeur modifie en règle général …).
Afin de palier à la petite grille située en bas de la façade, la marque rajoute d’autres entrées d’air comme ici sur la partie haute de l’arrière du châssis.
La base du boitier.
Dans la partie arrière, nous avons la grille de l’emplacement de l’alimentation.
On constate qu’elle est dotée d’un simple filtre sans armature en plastique glissant sur un système de rails (d’où l’absence de la languette…).
Une partie est dissimulée sous la structure des pieds arrière du boitier, qui cependant est dotée de larges ouvertures à ce niveau.
Dans la partie avant, nous avons deux jeux de fentes parallèles à la profondeur du boitier. Elles permettent de glisser la cage HDD +/- en avant ou en arrière.
On devine aussi deux autres jeux de fentes (dont un sous la structure du pied antérieur), mais cette fois dans le sens de la largeur du EarlKase. Elles contribuent à la compatibilité accrue du boitier au watercooling et peuvent servir à la fixation de la pompe voire d’un combiné pompe/réservoir.
On note aussi une succession de petits trous sur deux rangées sur tout le bord coté panneau de verre. Ils participent à l’aération générale du boitier.
Sous le rebord inférieur de la façade, nous avons un large appendice qui facilite la désolidarisation de cette façade par rapport au châssis.
Les pieds relèvent le boitier de 26 mm.
Ils intègrent des patins en mousse afin de limiter la transmission des vibrations au sol tout en permettant de bien caler le boitier sur ledit sol.
Le haut du boitier embarque un large filtre rectangulaire qui …
… Se termine en biseau sur sa partie avant.
Le filtre est de type souple et se fixe sur le châssis via des bandes magnétiques collées sur les bords dudit filtre.
Il dévoile l’emplacement pour deux ventilateurs en 120 mm ou même en 140 mm.
On note que DeepCool harmonise l’aspect des grilles sur la totalité de son châssis.
La forme oblongue des points de fixation permet d’ajuster la position des ventilateurs voire du radiateur.
Le panneau des connectiques est déporté sur le bord surplombant la porte controlatérale.
D’avant en arrière nous avons :
- Bouton Power avec sa Led integrée.
- Port USB 3.0
- Prises Audio
- Port USB 2.0
On constate que les différentes prises sont cerclées d’un liseré en plastique translucide qui laisse passer un rétroéclairage.
Ce n’est pas tout ! DeepCool intègre aussi un contrôleur RGB à son EarlKase.
Nous avons trois boutons disponibles :
- M : Bouton Mode
- * : Bouton d’intensité lumineuse sur 6 niveaux
- S : Bouton Speed avec deux vitesses d’exécution des modes
Le bouton Mode affiche les différentes couleurs : Rouge, Vert, Bleu, Jaune, Violet, Bleu Ciel et Blanc.
Il propose un affichage statique ou cyclique (effet respirant) de chacune de ces couleurs.
Nous avons ensuite trois effets Arc-en-Ciel réunissant l’ensemble de ces couleurs : Séquentiel, Clignotant et en continue.
