Montage :

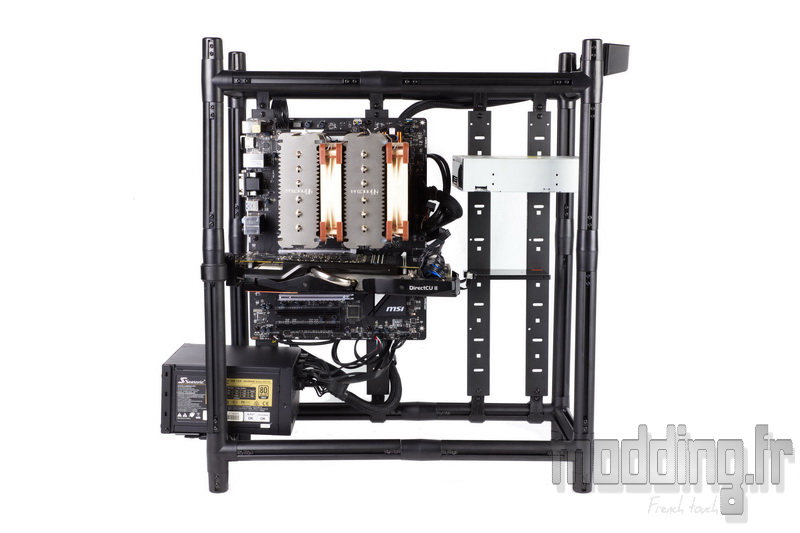

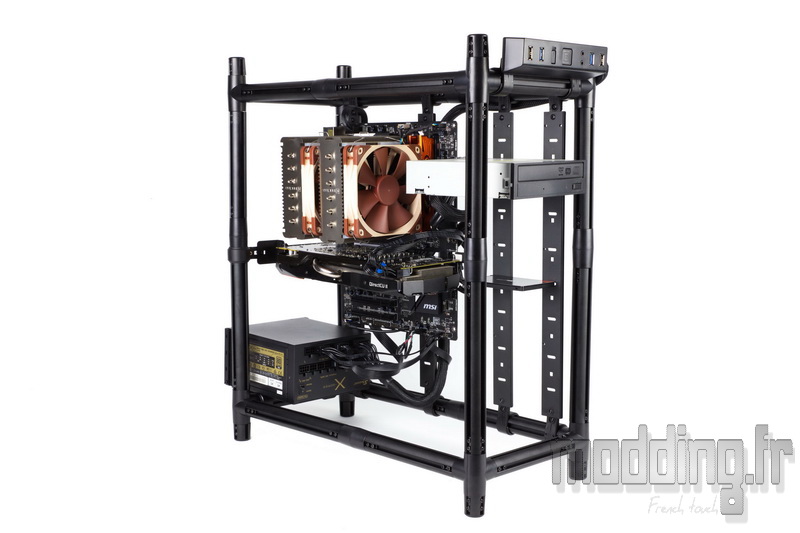

Notre boitier est assemblé.
Vérification des nombreuses vis : check ! enfin il nous semble…

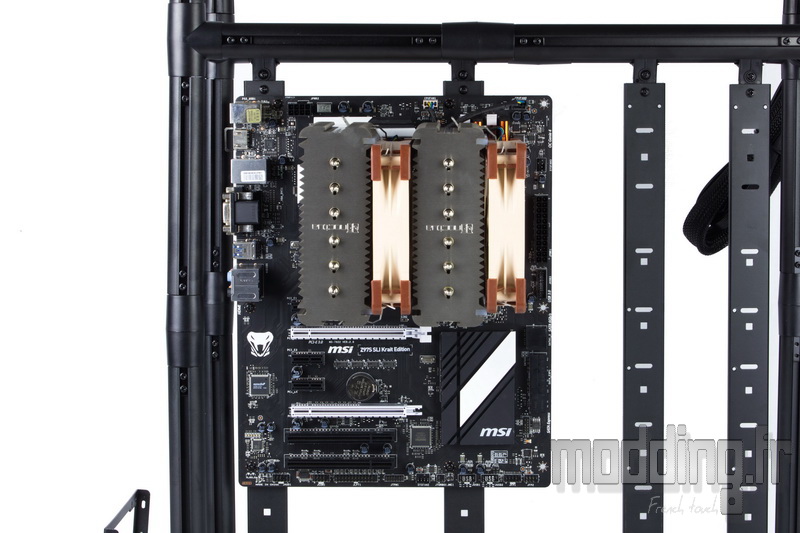

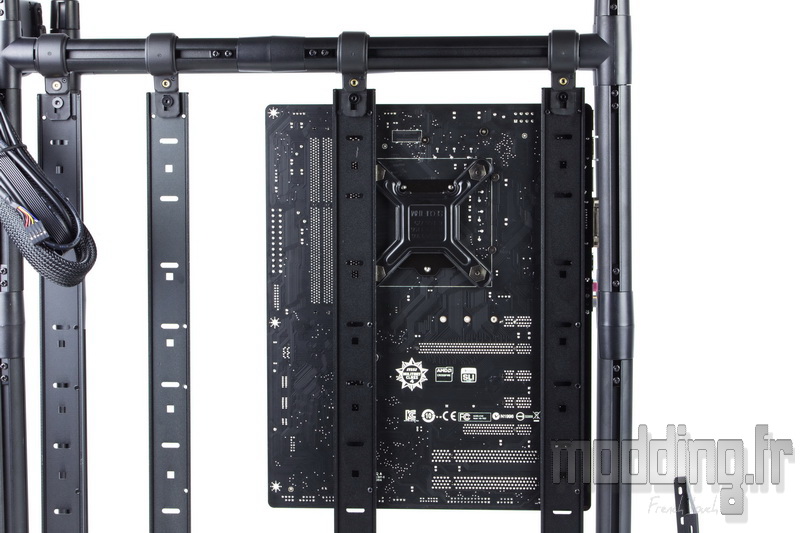

Nous avons placé les entretoises sur les poutrelles pour accueillir notre carte mère au format ATX.
Autant nous avons bien fixer les colliers de la poutrelle arrière, autant nous laissons la seconde poutrelle libre sur les tubes en alu pour faire coïncider les entretoises avec les trous de la carte mère.
Une fois fait on serre la seconde poutrelle.
Ici nous n’avons pas choisi de fixer cette dernière sur l’autre bord de la carte mère mais c’est juste une simple volonté de notre part.
Les colliers prennent relativement bien en charge ces armatures et la carte mère est bien fixée à la structure.

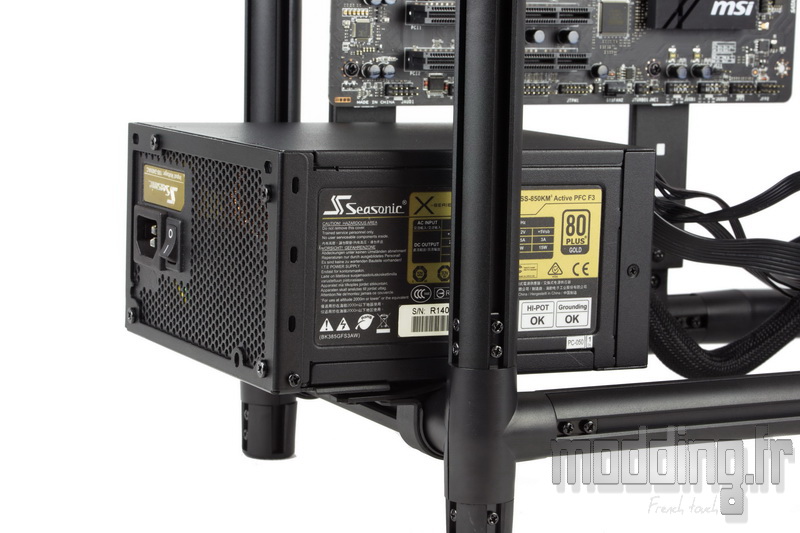

Coté alimentation c’est un peu plus aléatoire… du moins avec la structure de notre “boitier”.
Comme nous l’avons vu dans la section assemblage, nous avons placé le support assez en arrière de la structure du boitier et pour cause, car devant le bloc nous n’avons rien pour retenir ce dernier….

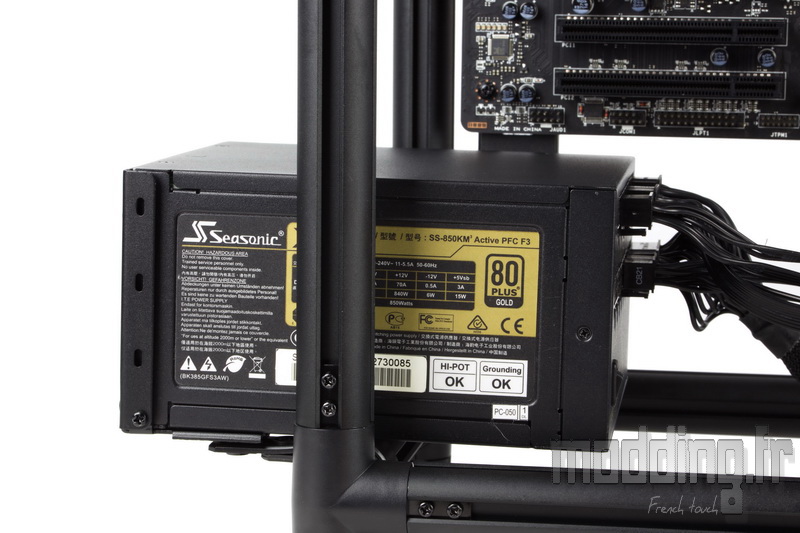

Du coup et ce malgré le serrage des colliers “P”, le bloc d’alimentation est en équilibre sur le tube en alu de la base du boitier…

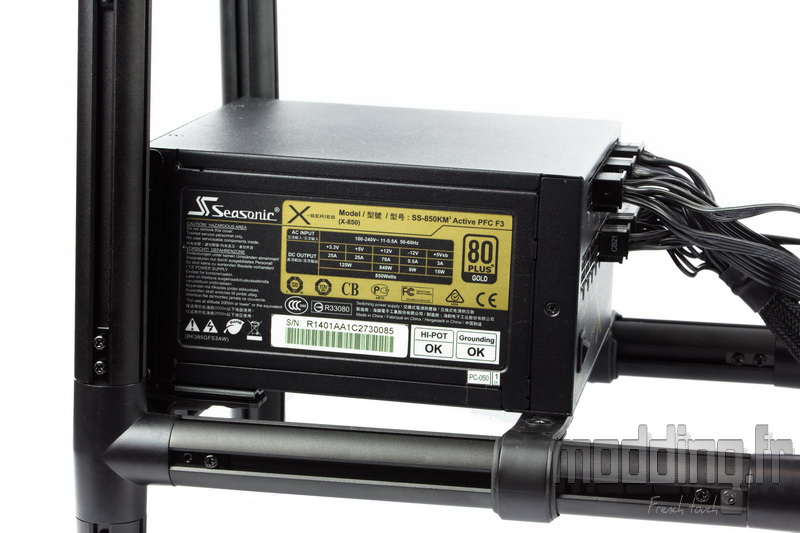

Toutefois nous pouvons orienter les colliers “P” à l’interieur du châssis et pour éviter que le bloc ne bascule sous le châssis de par son poids, on consolide son équilibre précaire en adjoignant à l’avant du bloc deux colliers supplémentaires.
Un support spécifique en complément du support arrière serait idéal, si Aerocool nous écoute.

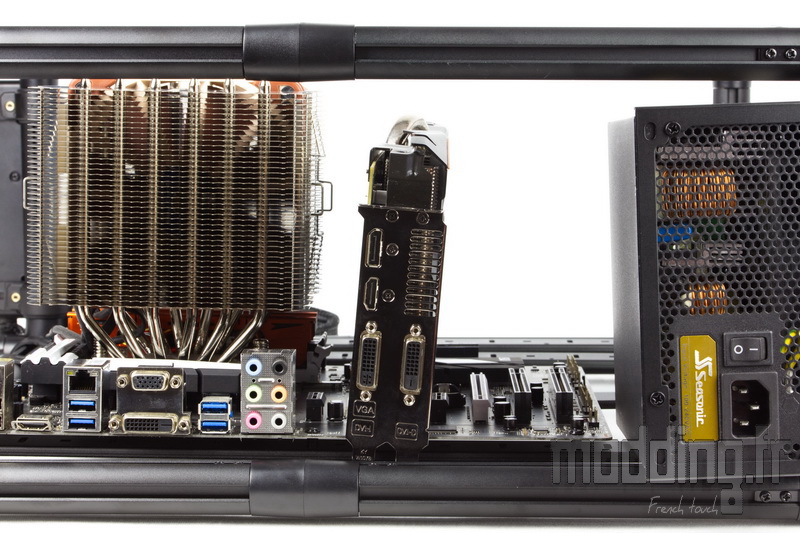

On passe à la carte graphique.
En l’état, si on remet le boitier debout, cela risque de tourner à la catastrophe…

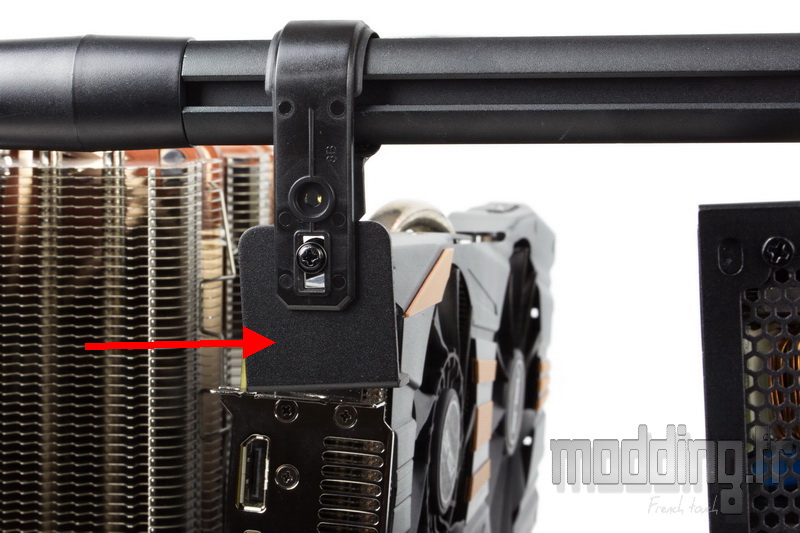

Il nous faut recourir à la petite équerre dédiée que l’on fixe aussi à l’aide d’un collier “P”.
On laisse le boitier couché, on garde la carte graphique en place sur son port PCIe ceci afin d’ajuster au mieux ladite équerre.

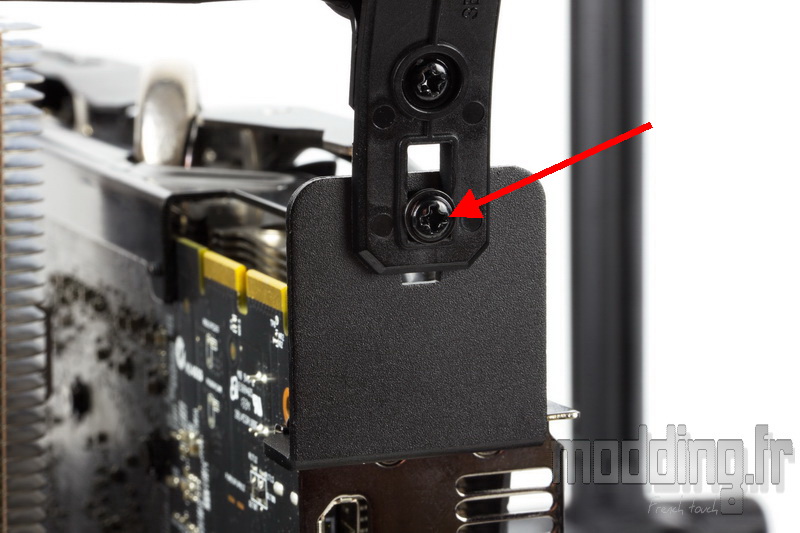

Ajustement au niveau de la hauteur et en profondeur….

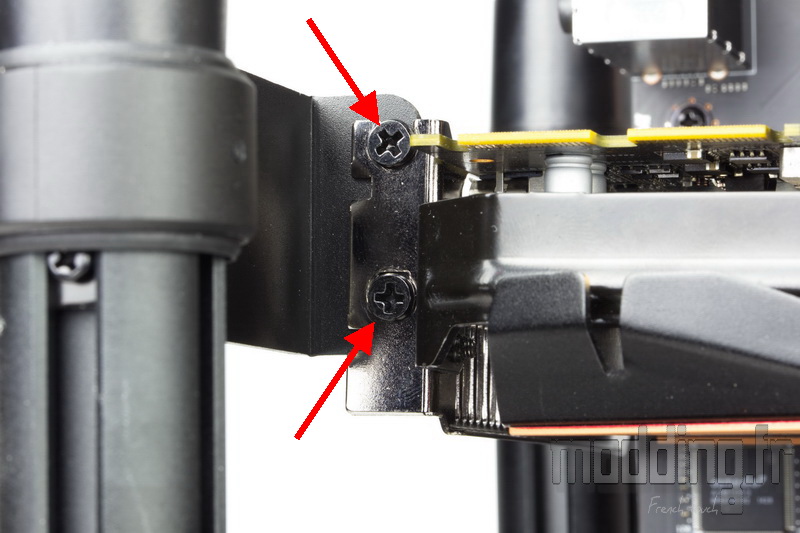

… Pour pouvoir fixer l’équerre PCI de la carte avec l’aide de deux vis 6.32.
Nous avons en tout 4 longues poutrelles dans le kit.
Deux sont utilisées pour la fixation de la carte mère, les deux autres permettent d’accueillir lecteur optique et unité de stockage.

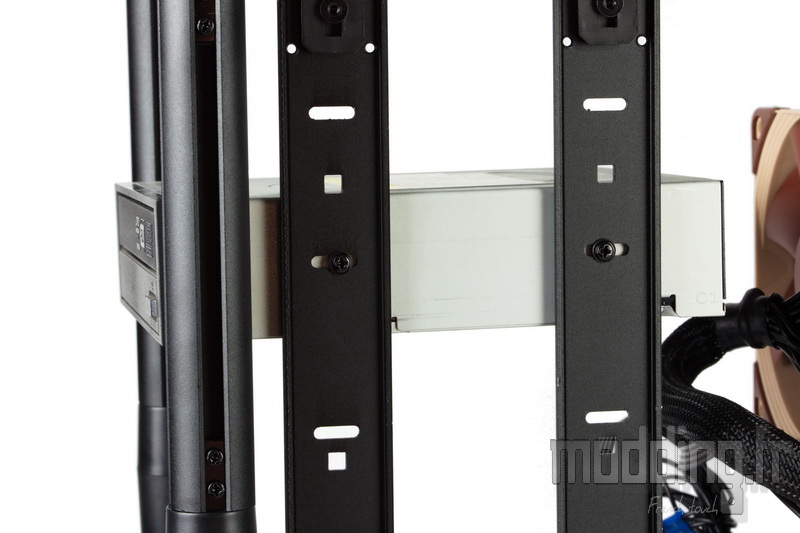

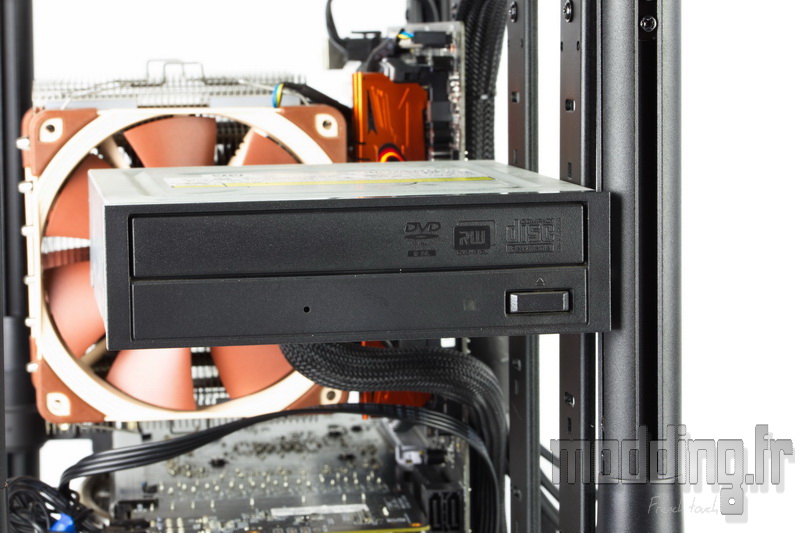

Forcement la fixation ne se fera que d’un seul coté en ce qui concerne notre lecteur DVD….
Ce dernier ne pèse pas bien lourd mais lorsque un CD tourne à l’interieur, les vibrations vont certainement se majorer!

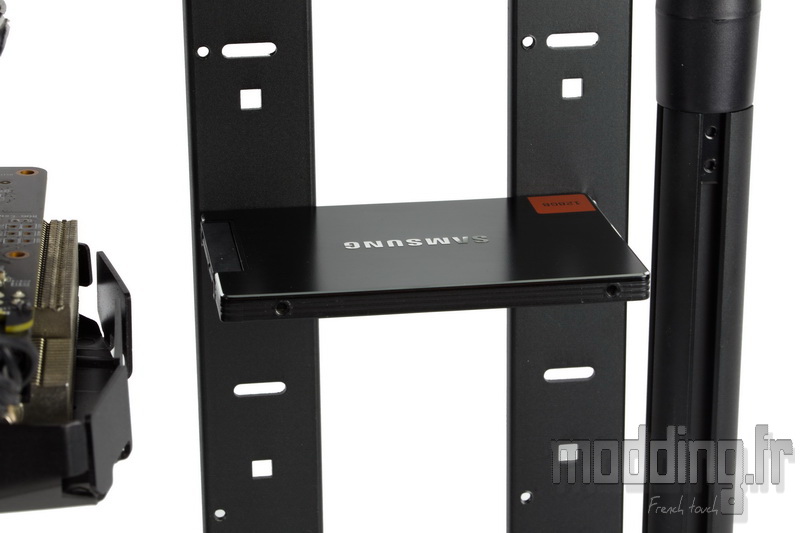

Le SSD prend la même position : perpendiculaire.
Toujours avec une fixation sur un seul des bords…
Ce n’est qu’un SSD, mais imaginons la chose avec un disque dur 3.5″…..

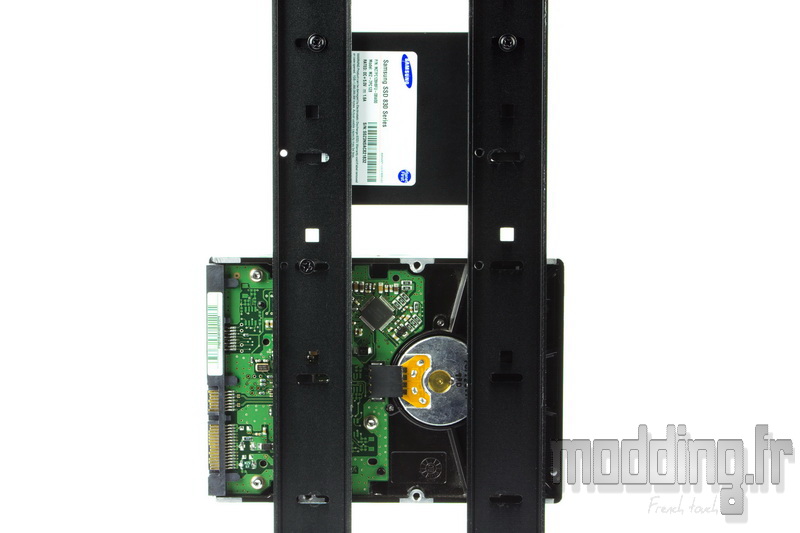

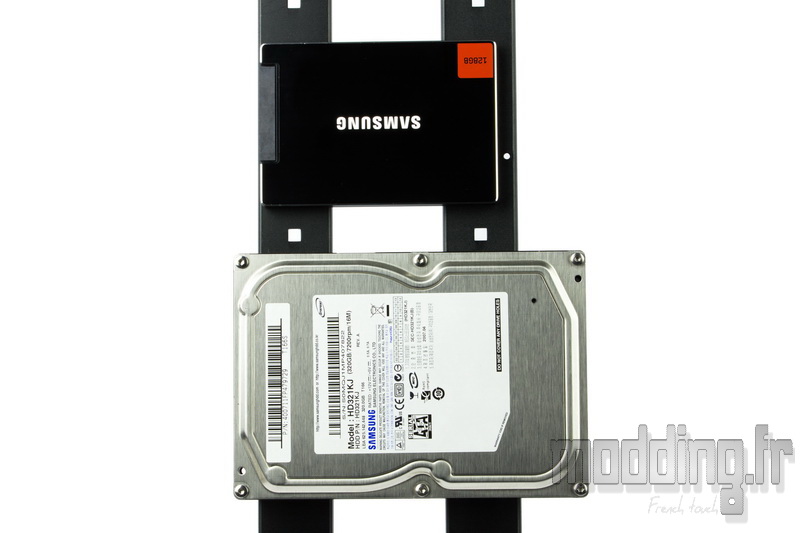

Une autre solution est de placer les unités de stockage à plat sur les armatures…
Mais force est de constater que les trous existant ne coïncident pas avec tous ceux des unités…
Deux pour le SSD passent encore, mais un seul pour le disque dur 3.5″ c’est pas la panacée !!!

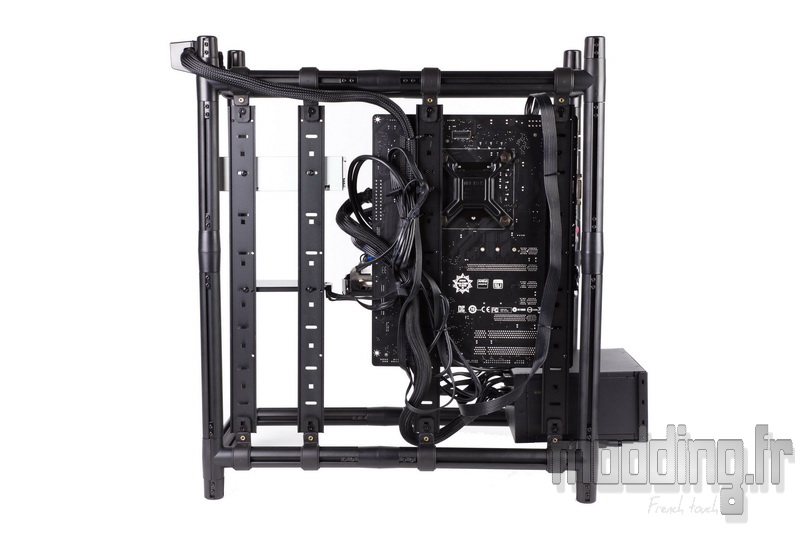

Pas de plateau de carte mère si ce n’est ces supports ne faisant que 32 mm de large ce qui engendre une autre difficulté : le rangement des câbles!
Tout est visible, il va falloir jouer ruser dans l’utilisation des colliers Serflex pour tenter d’optimiser le câble management.
On essaie d’en cacher un maximum derrière la carte mère d’où notre disposition de la seconde armature plus à l’interieur de ladite carte mère.
La structure du châssis est solide mais les accessoires et leur système de fixation sont un peu limites…
Surtout quant on voit l’équilibre précaire du lecteur optique ou du bloc d’alimentation.

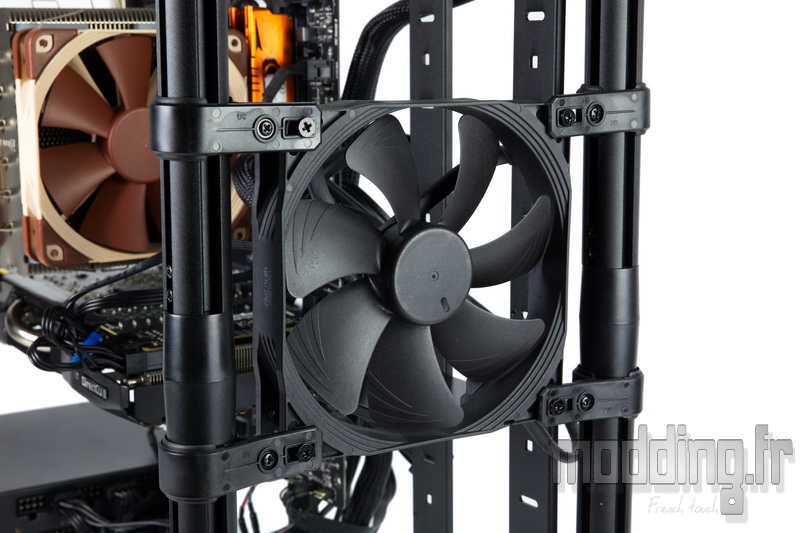

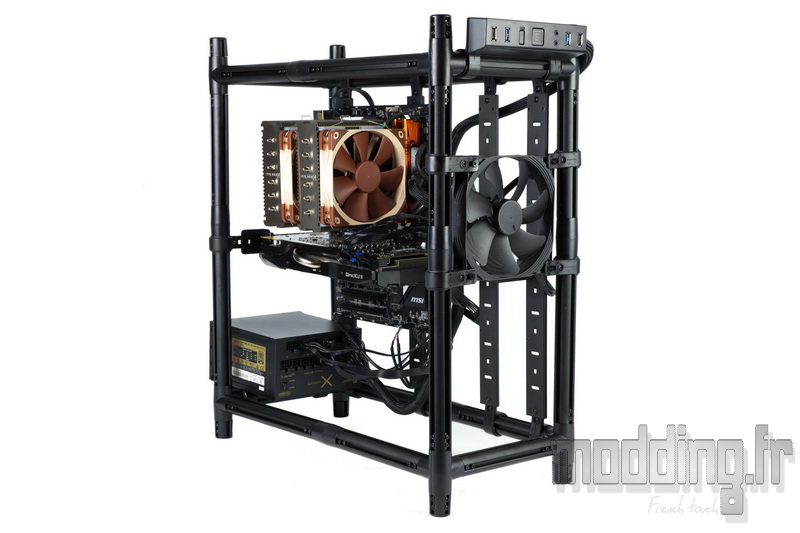

Les colliers “P” permettent de fixer un bon nombre d’éléments comme un ventilateur en 140 mm sur notre “boitier” Open Air.
Mais on peut tout aussi voir la possibilité de fixer des plaques que nous aurons préparées pour habiller décemment la structure!
Aerocool nous propose déjà les éléments pour construire le squelette du boitier….
A nous d’imaginer les multiples possibilités qu’offre la Dream Box!
