L’assemblage :
Nous avons globalement deux types d’assemblage.

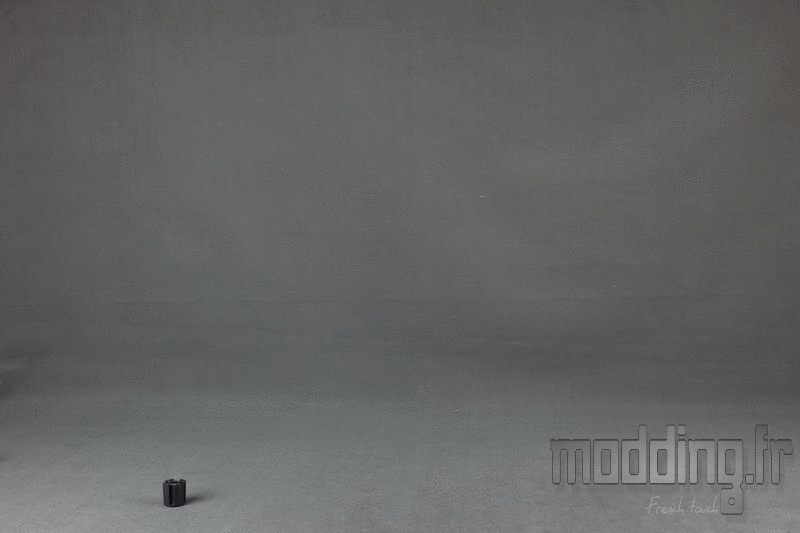

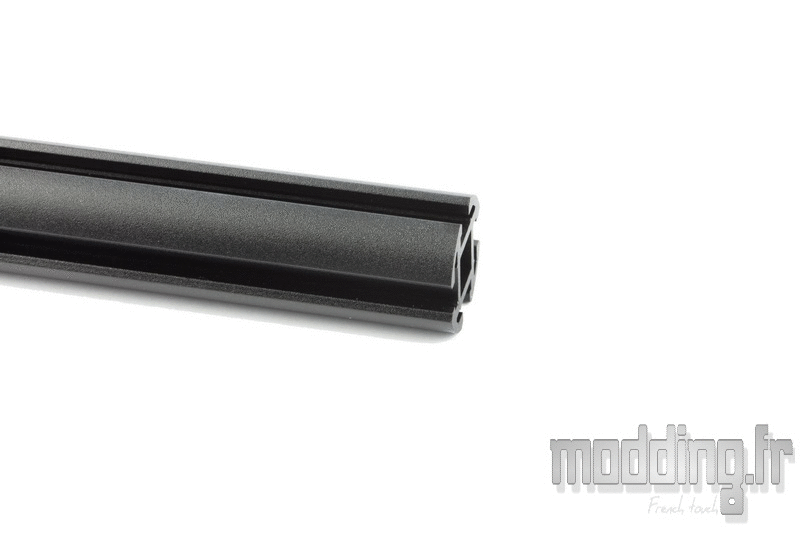

Le premier est celui qui permet de monter la structure et donc de connecter deux tubes entre eux par le biais d’une jonction.
Jonction droite pour prolonger le tube ou jonction équerre pour le réorienter dans un autre axe.
Les deux pattes de l’extrémité de la connexion se glisse dans les rainures du tube en alu.
Une fois en place, nous allons nous munir de 4 vis M3x5 et assurer la fixation des deux éléments.
On visse à fond ce qui a tendance à plaquer la patte contre le bord supérieur de la rainure.
Deux vis sur chaque patte, 4 pattes par jonction simple et plus sur les jonctions 3 voies et 4 voies…. On comprend pourquoi le sachet contient autant de vis M3 !!!
On vous laisse aussi méditer sur le nombre de fois où nous allons serrer les vis car c’est ce qui permet de rigidifier efficacement l’ensemble de la structure.
Sans ça, elle serait quelque peu branlante….

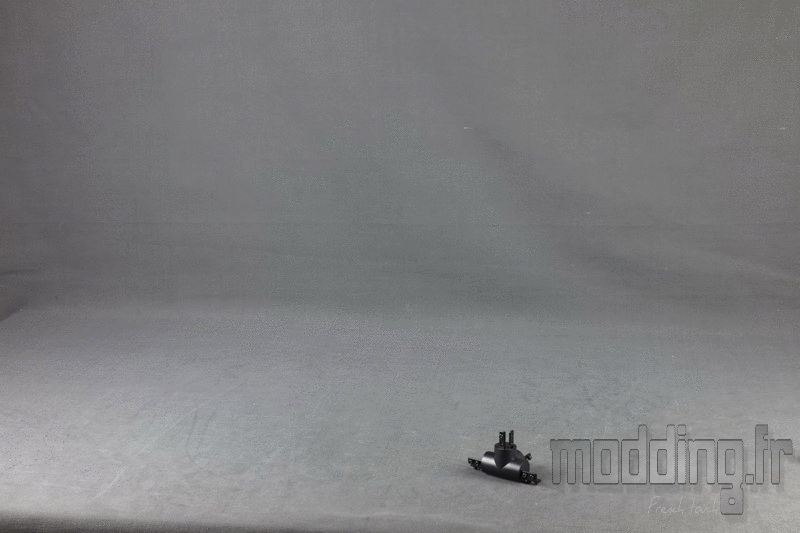

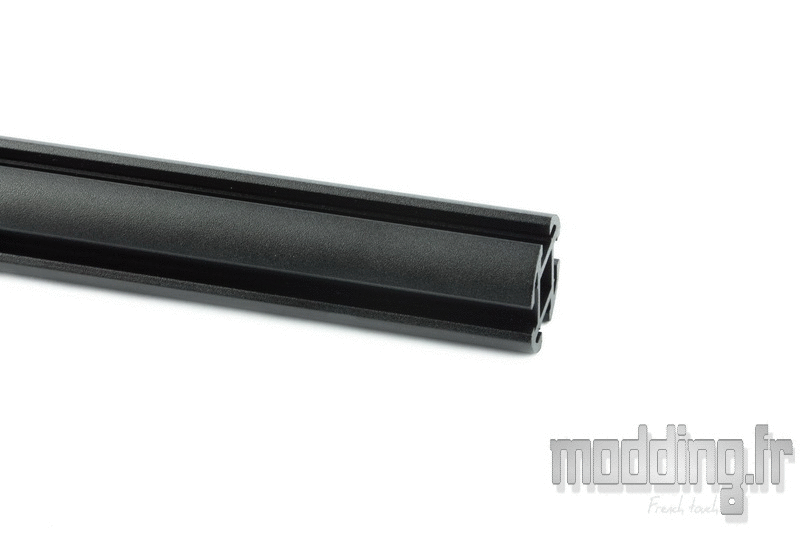

Pour les éléments accessoires, on utilise donc des colliers en forme de “P”.
On le glisse sur le tube.
Pas besoin d’avoir une extrémité du tube libre comme sur l’animation, le collier peut s’ouvrir pour prendre place au niveau dudit tube.
Une fois qu’on a choisi l’endroit où on veut fixer le collier, on utilise une vis M3 qui assure son maintien au sein du profil alu.
La bande interne en caoutchouc assure completement sa fixation et on ne pourra plus le bouger à moins de dévisser la vis.

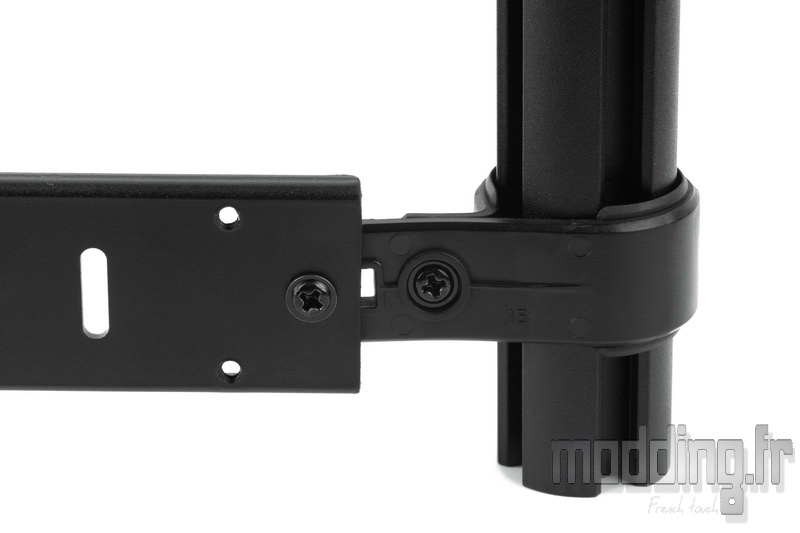

Le collier en place, on récupère le boulon dédié inclus dans le bundle.
Sa forme carré passe au travers de l’extrémité du collier et prend en charge l’accessoire (ici l’extrémité de la poutrelle métallique).
Ne reste plus qu’à utiliser une seconde vis M3 pour fixer l’ensemble.
L’ouverture rectangulaire permet d’ajuster quelque peu la fixation de l’accessoire.
On a les bases du montage de la Dream Box et comme pour un jeu Meccano, on laisse notre imagination faire le reste…
Mais avant tout, on va faire simple et commencer par le montage d’une structure qui s’apparente à quelque chose de connu dans le monde hardware : un boitier moyen tour.
D’une cela permet de se familiariser avec la technique d’assemblage et de deux, cela permet de se faire une idée sur le nombre de pièces disponibles et les possibilités qu’elles peuvent engendrer.
Donc on commence classique en assemblant une pièce après l’autre…
Au début de l’animation on se rend compte comme il est important de bien serrer les petites vis M3 pour assurer la rigidité de la structure.
Une fois toutes les vis en place (on serre sans pour autant détruire l’empreinte cruciforme de la vis…), ce qui au départ nous semblait quelque peu aléatoire se révèle fin de compte bien rigide.
Par contre on vous laisse déterminer le nombre de vis et de coup de tournevis pour monter cette simple structure…

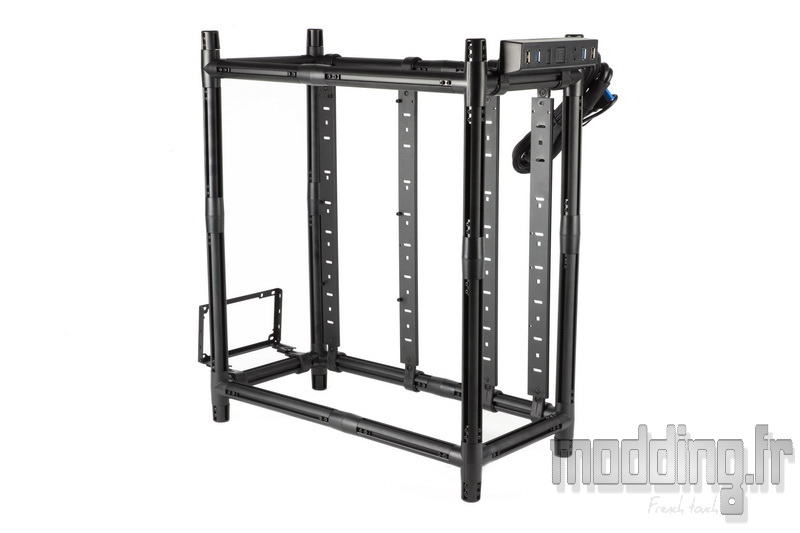

Tel qu’elle est montée, notre tour mesure 450 mm de profondeur sur 200 mm de large pour une hauteur de 550 mm.
Le concept reste totalement “Open Air” mais nous sommes dans le monde du modding et on peut voir dans la Dream Box une base pour monter la structure de son boitier et ensuite créer notre propre habillage.
Combien d’entre nous ne s’est pas attaqué à un boitier classique pour ne garder que les montants…
Avant de fixer les accessoires, il est préférable de vérifier la présence et le serrage de toutes les vis.
1, 2, 3, 4, …., 25, …., 52, ….!!!….
Ensuite on passe à la fixation des accessoires par le biais des colliers “P”.

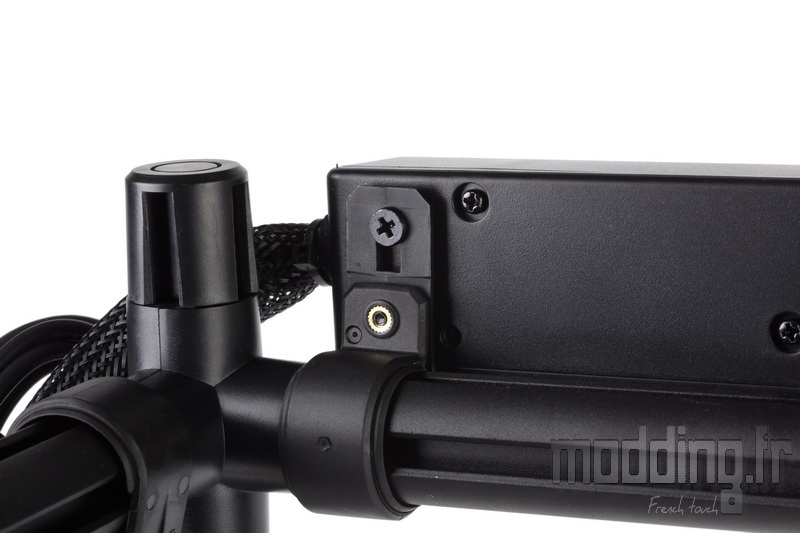

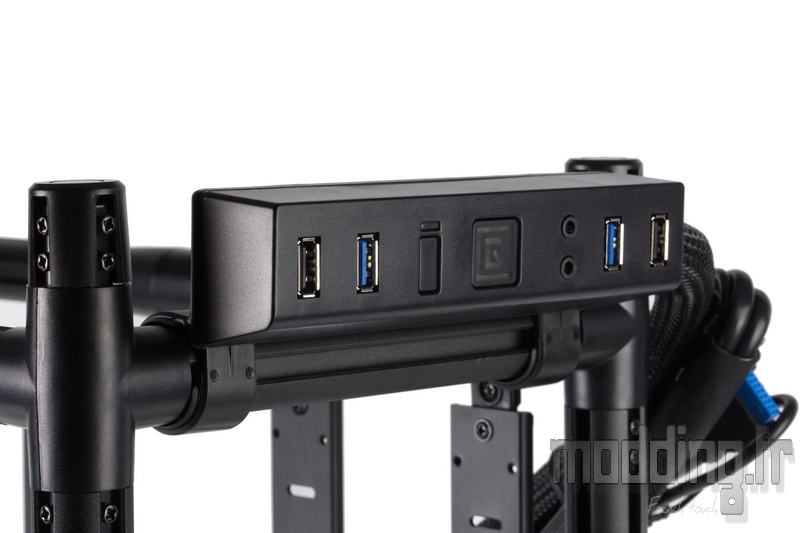

Le panneau avant que l’on place en haut et en avant du boitier (enfin, du moins c’est que nous avons fait…).
Pour celui-ci, on utilise les vis dédiées aux ventilateurs.
Attention toute fois de ne pas trop serrer au risque de tourner dans le vide… par détérioration du carénage en plastique du module.

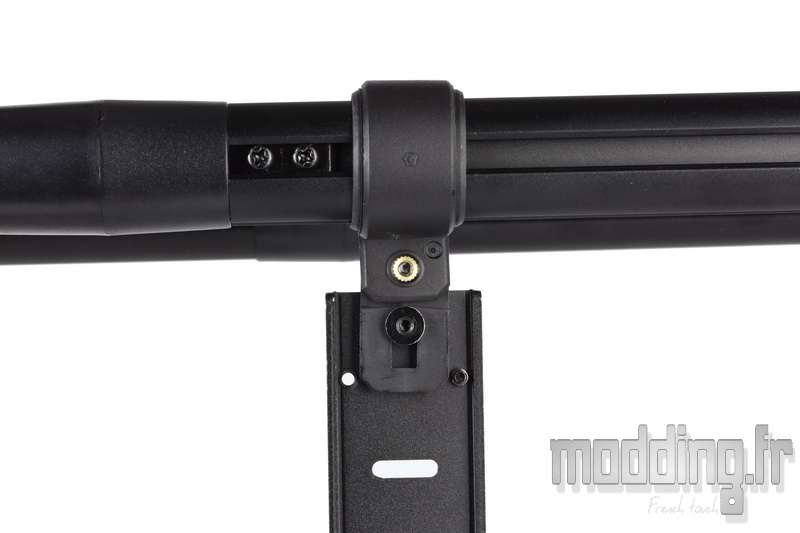

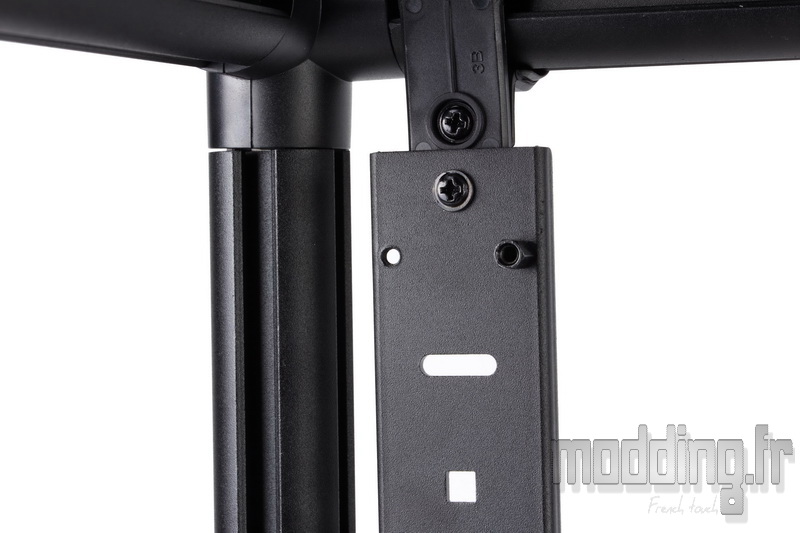

On fixe ensuite les poutrelles.
On prête attention au sens de ladite poutrelle car à l’une de ses extrémités elle a deux trous absents sur son autre extrémité.
Utile pour le montage de la carte mère.
On veille aussi à orienter le collier de façon à avoir l’extrémité du “P” du coté interne du châssis.

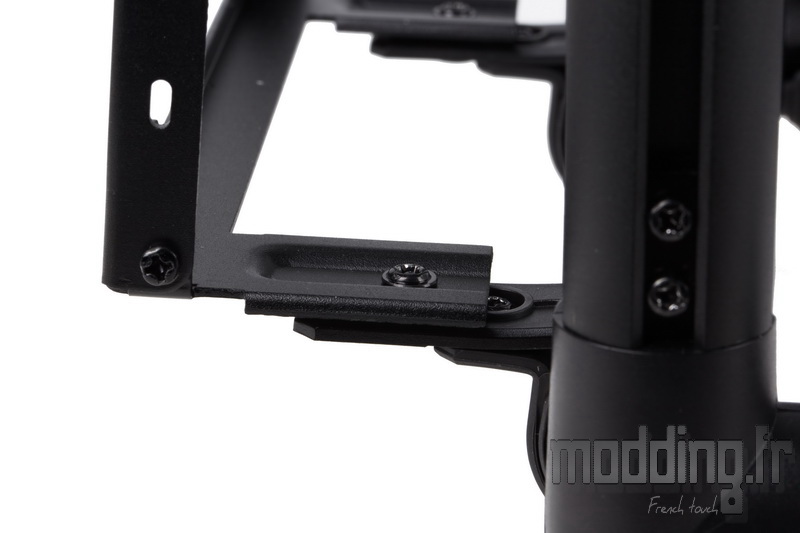

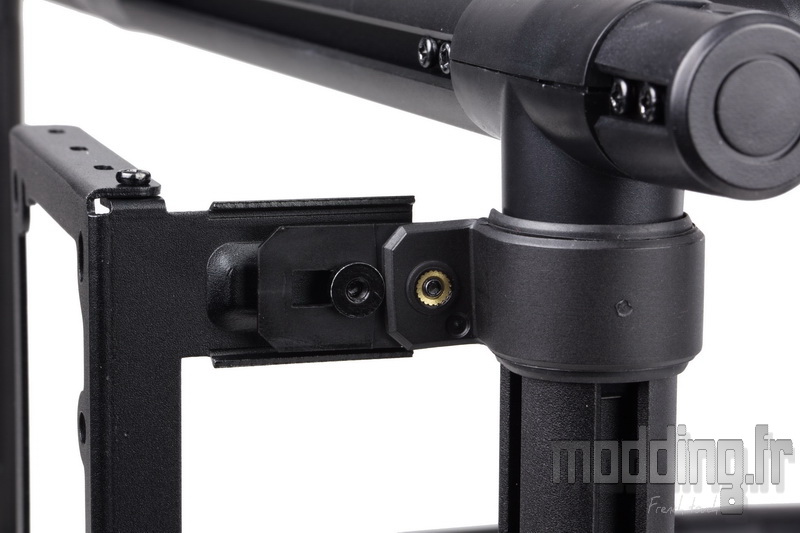

Le support d’alimentation est placé assez en arrière par rapport à la structure du boitier…!!!
Nous en saurons plus dans la section suivante : montage.
On a la possibilité d’ajuster sur quelques millimètres la profondeur du support.
Et puis voilou !!!
Aerocool nous propose d’autres type de montage comme ce “boitier hélicoptère” !!!
C’est notamment plus atypique et plutôt adapté pour une config mini ITX!
Comme le suggère la marque sur son site dédié à la Dream Box : “What is your next creation ?
Quel est votre prochaine création ?
