Les pièces :
Nous avons donc pas moins de 118 pièces diverses et variées dans ce kit que nous allons détailler.
Nous verrons dans la section d’assemblage qu’une boite nous permet de construire un boitier ou du moins l’armature du boitier dans un format moyen tour.
C’est bien sur sans problème que nous pourrons adjoindre d’autres boites pour étendre les possibilités de montage… tout comme les kits de Meccano ou de Lego…
Le principe est d’assembler des tubes en alu entre eux et ainsi créer une structure.
La base des pièces est donc cette section en alu anodisé noir.

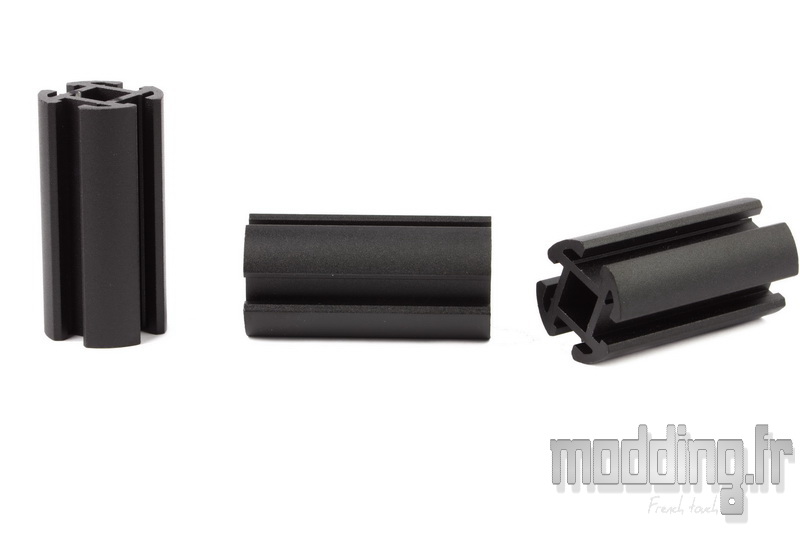

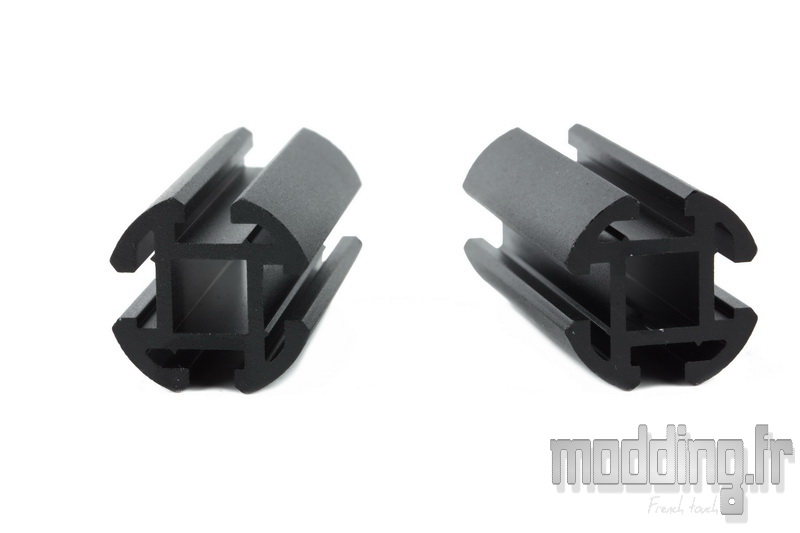

Un profil sous forme d’un tube de 25 mm de diamètre qui présente 4 rainures sur sa longueur.
L’épaisseur de l’alu est de 2 mm.
Nous avons trois dimensions dont 17 tubes de 50 mm de long.

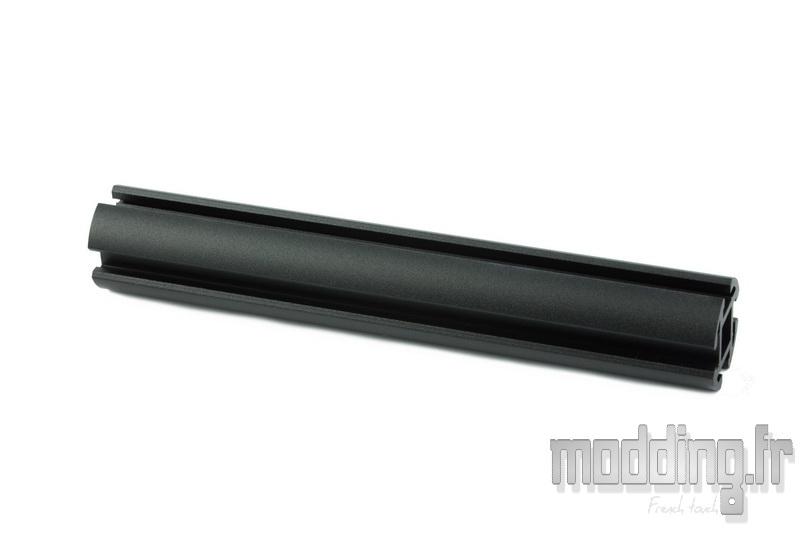

12 tubes de 150 mm.

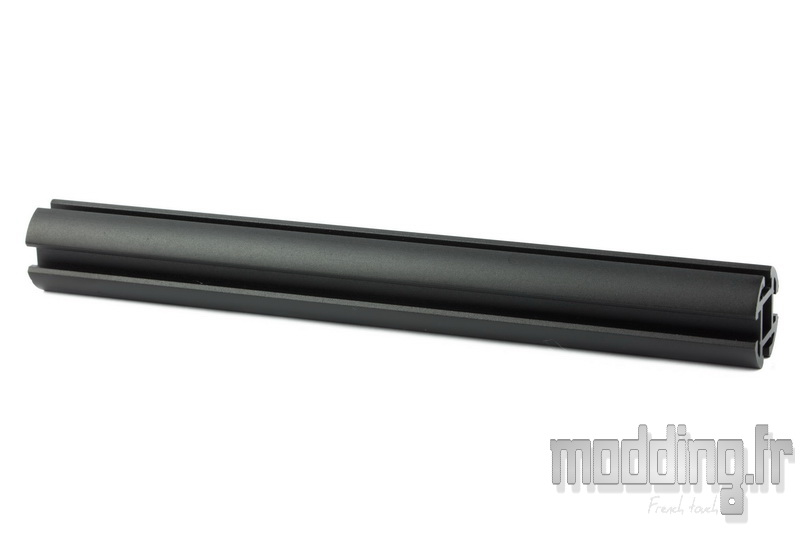

Et 8 tubes de 200 mm.

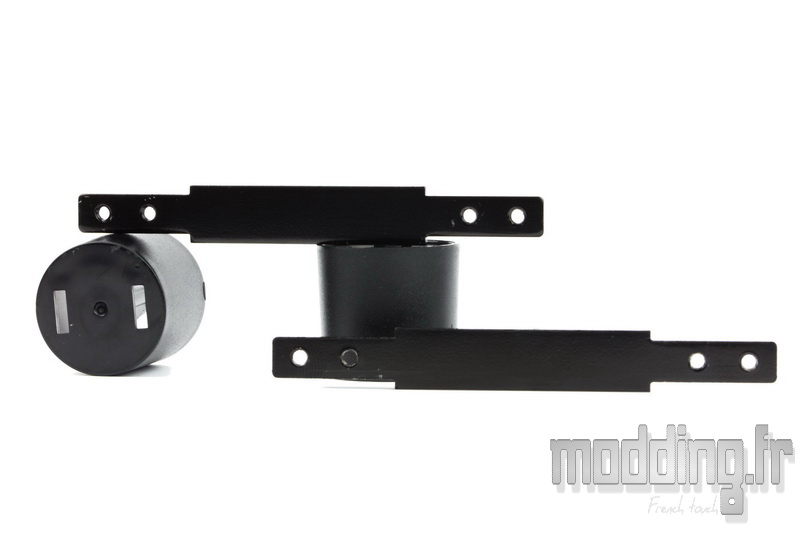

Pour assembler ces différents tubes, nous avons des jonctions qui sont des pièces en plastique de couleur noire munies de deux pattes en métal à chacune de leurs extrémités.

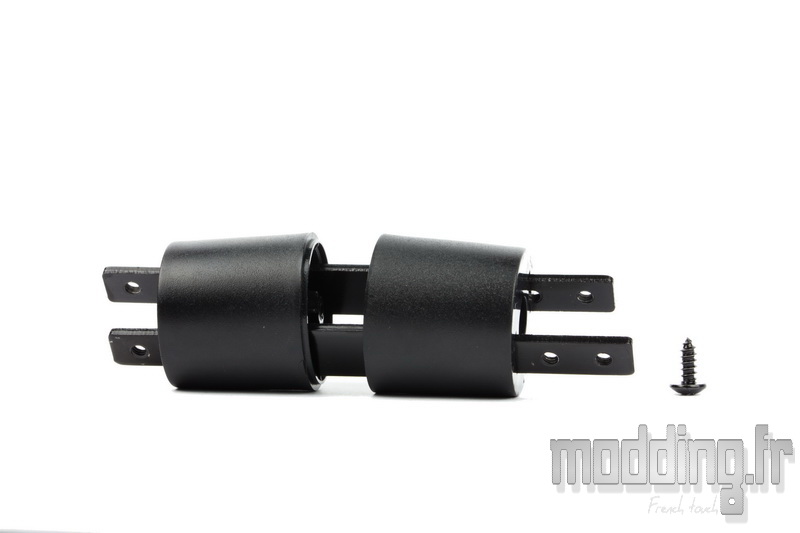

Ces éléments sont démontables, une simple vis maintient les deux parties ensemble….
… Au sein desquelles sont insérées les deux pattes métalliques.
A chaque extrémités de ces pattes, nous avons deux trous taraudés.
Pour un montage des sections en alu, Aerocool inclus dans le kit plusieurs types de jonctions.

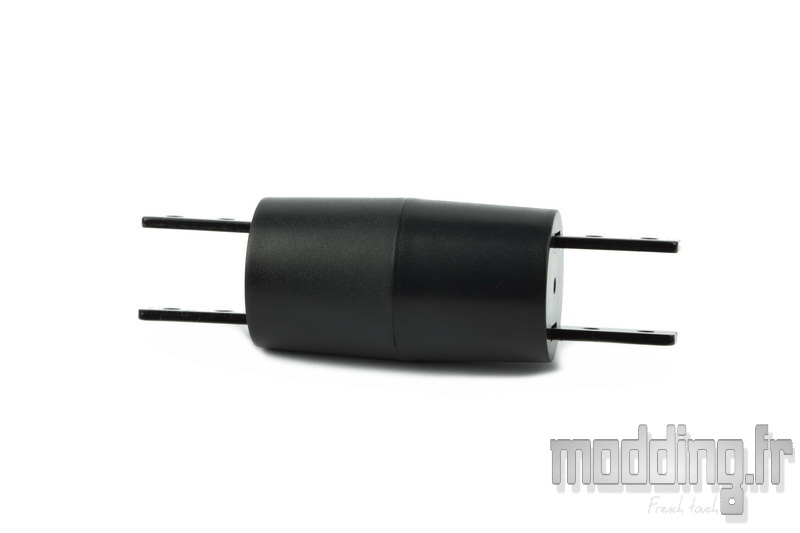

Ainsi on trouve 8 éléments droits mesurant 50 mm de long.

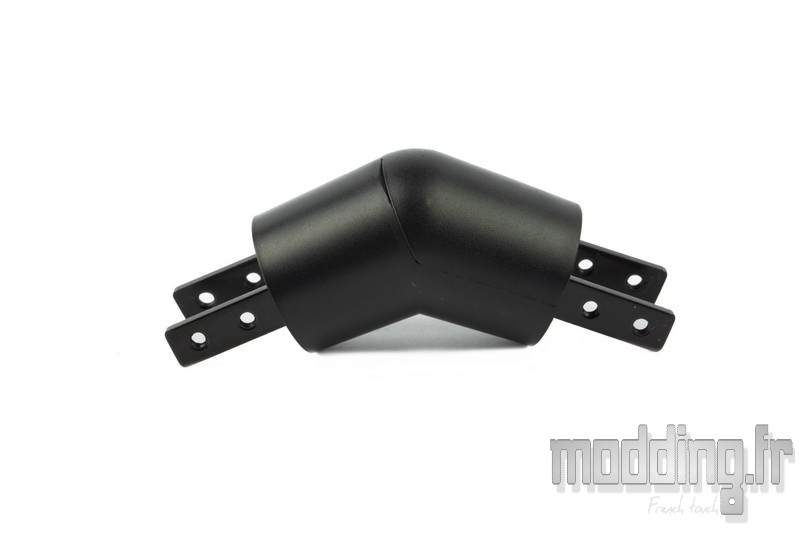

Puis nous avons des jonctions coudés à 135° au nombre de 6…

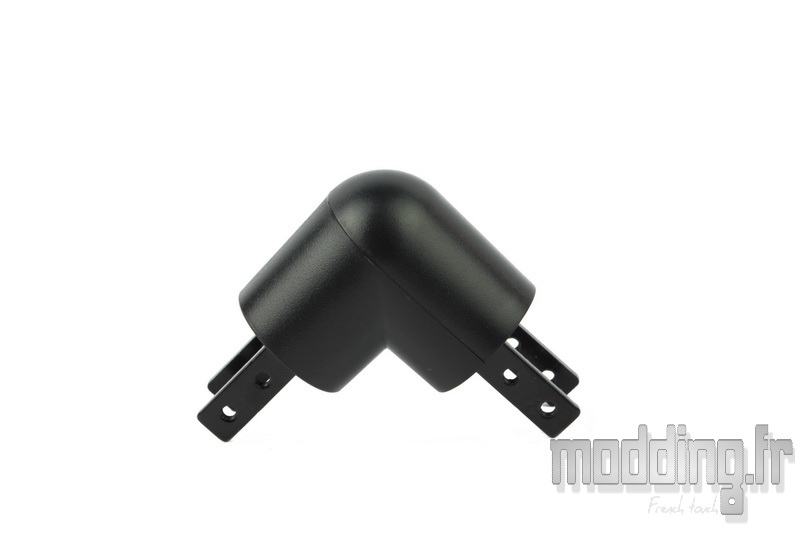

… Et 8 éléments à 90°.

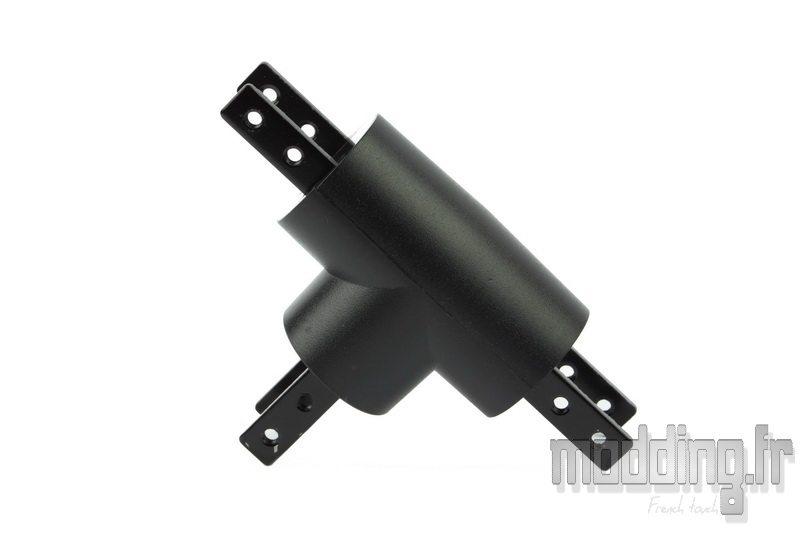

On diversifie un peu le type de jonction en trouvant des pièces à trois sorties (6 au total)…

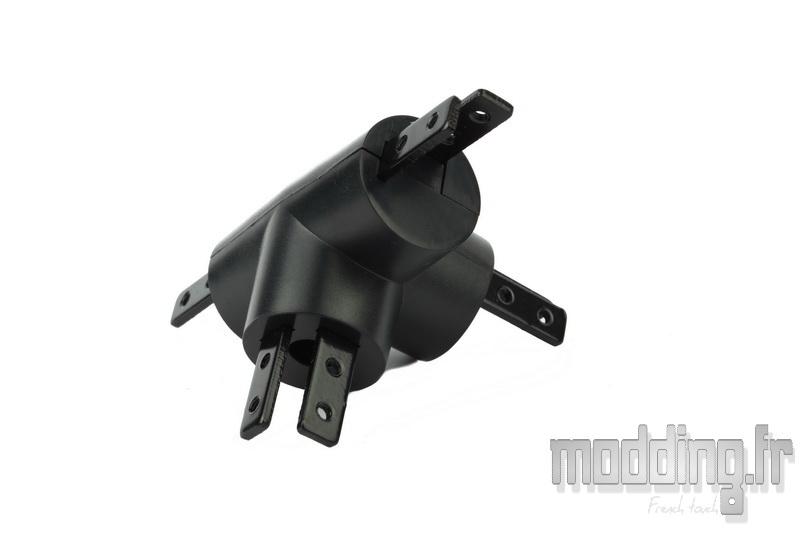

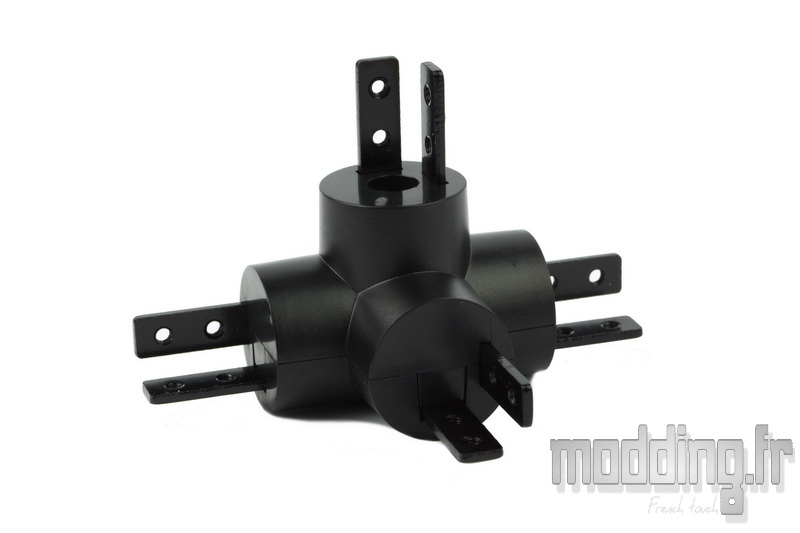

… Voire carrément à 4 sorties avec un total de 9 éléments de ce type.
On remarque sur ces dernières que la disposition des 2 pattes de fixation est différente des autres modules.

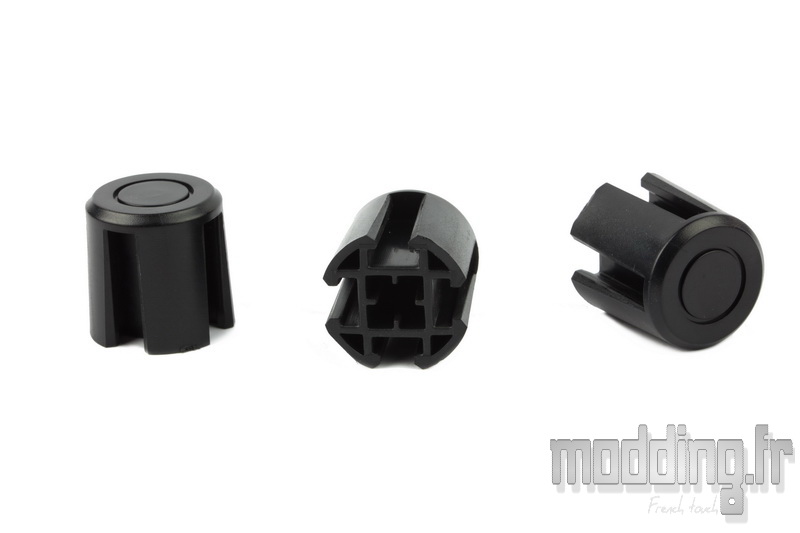

Lorsque l’on ne connecte pas de tube sur les jonctions, on appose alors un capuchon spécifique sur les extrémités restées libre histoire de dissimuler les pattes de fixation et d’avoir une belle finition de la structure.
Ils sont au nombre de 12 et mesurent 25 mm de long.
Tout comme les jonctions, ils sont aussi en plastique.
Tout ce petit monde permet comme nous allons le voir dans la section suivante de monter une structure.

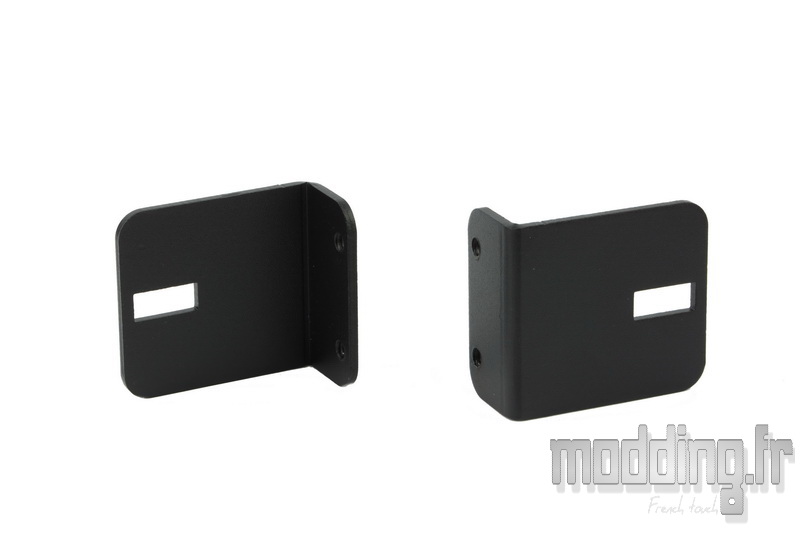

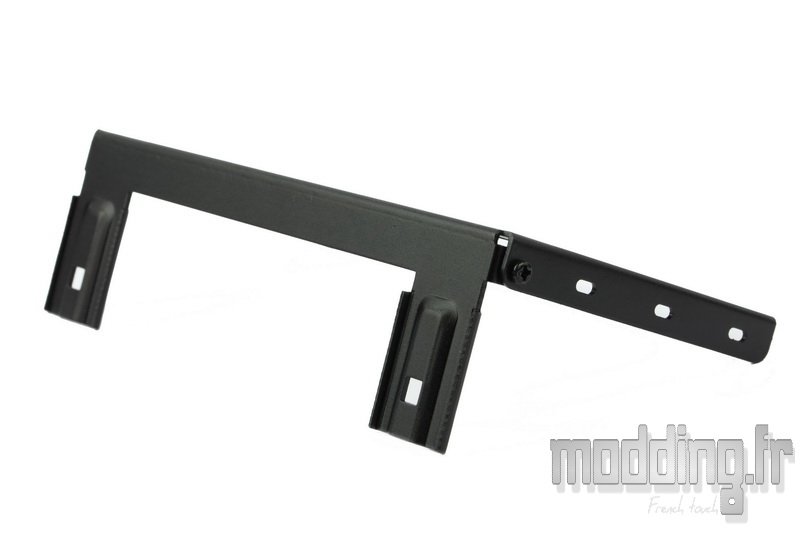

Ensuite nous avons des pièces spécifiques au montage de la config PC comme ces deux éléments qui permettent de fixer les cartes graphiques ou autres cartes filles.

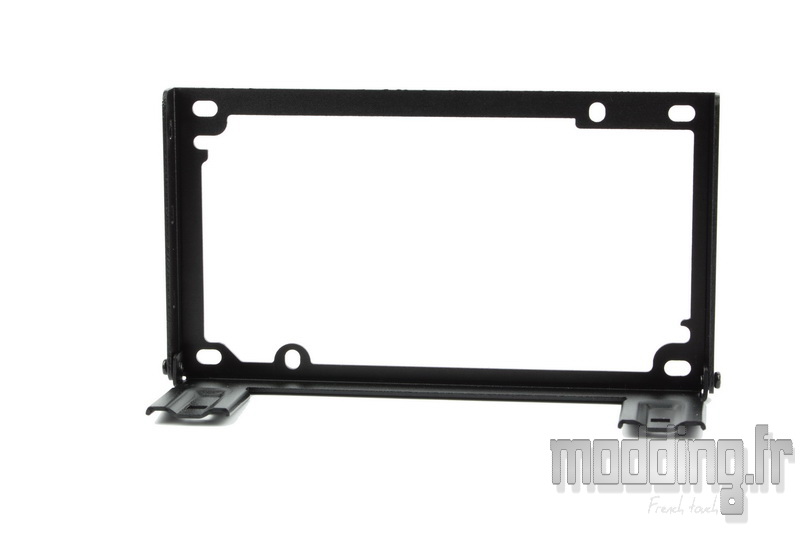

Un support pour le bloc d’alimentation.
Avec ses fixations spécifiques pour s’intégrer à la structure de la Dream Box.

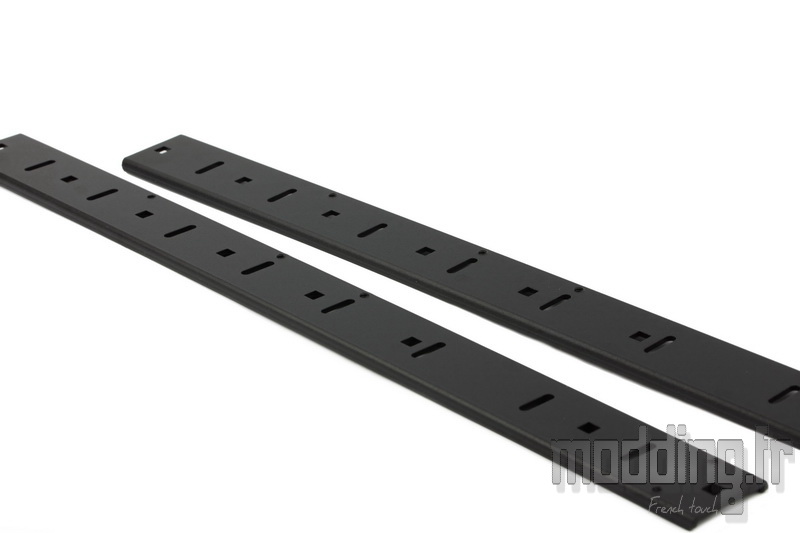

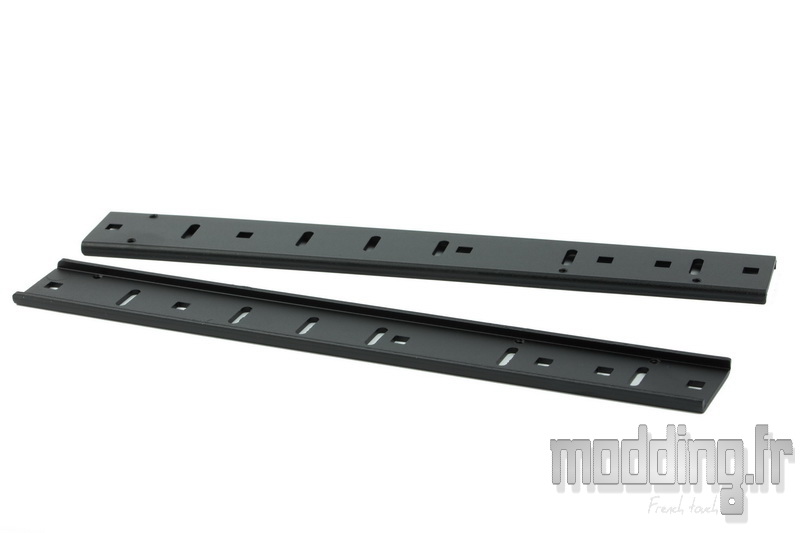

Puis nous avons des poutrelles métalliques qui permettent d’accueillir la carte mère et les différentes unités de stockage tout comme l’éventuel lecteur optique.
Elles font 32 mm de large.
La marque inclus dans le kit 4 unités de 395 mm de long …
… Et 4 unités de 245 mm.

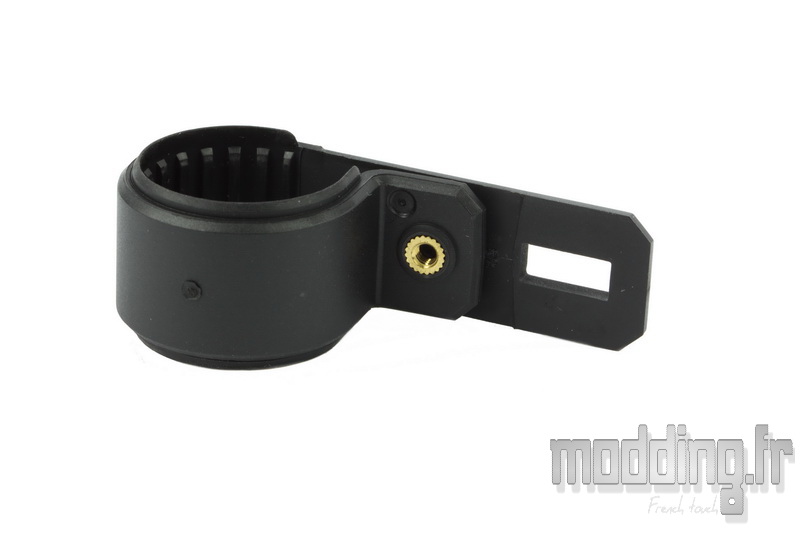

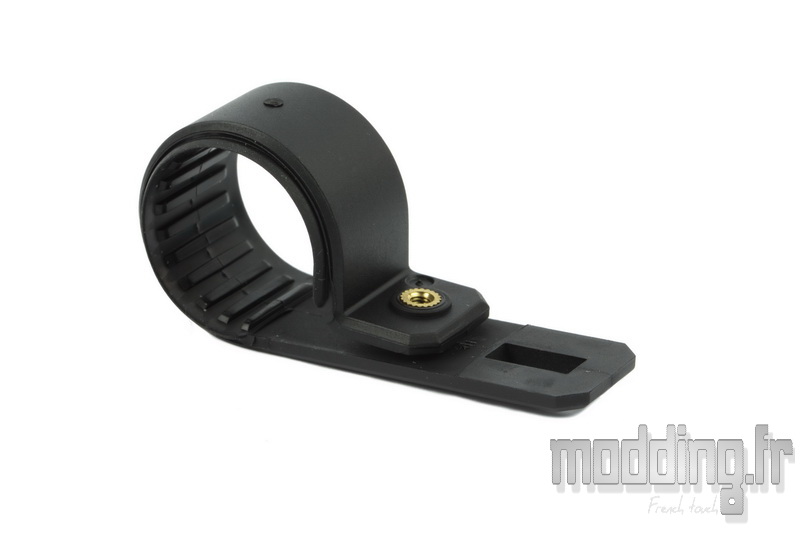

Ces éléments spécifiques au montage de la config se fixent à la structure tubulaire par le biais de ces colliers en forme de “P” (plutôt qu’un “C-ring”).
La forme arrondi vient entourer le tube en alu, et nous allons serrer le tout grâce à une vis M3.

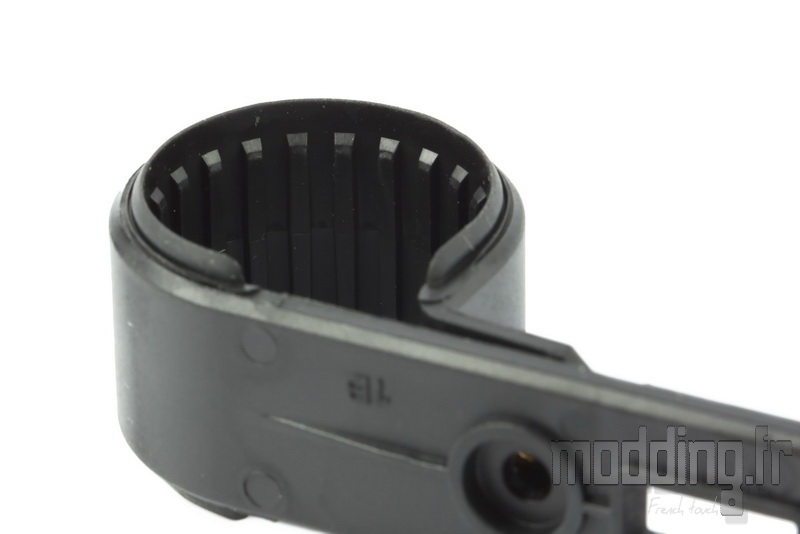

L’intérieur du collier intègre une surface en caoutchouc cranté qui assure un meilleur grip au niveau du tube en alu et évite que la pièce ne tourne autour dudit tube.
