Le montage :
Nous avons ouvert les deux colis.
On a éparpillé les différents éléments dans la pièce…
On prend le guide de montage.
On se relève les manches et l’on entame l’assemblage du Desk D16E.
Cela s’avère un peu plus complexe que d’assembler un fauteuil “Gaming”, mais cela demeure accessible du moment où nous suivons les différentes étapes (même si Nitro Concepts tente de nous égarer avec les lettres “L” et “R”…).
Nous reprenons les étapes du guide une par une et nous apportons nos petites corrections voire nos petits rajouts.

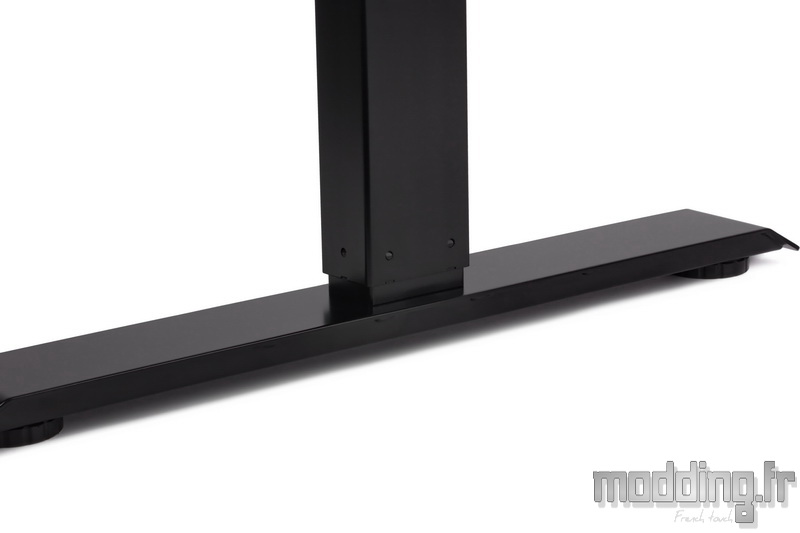

On présente la base de chaque colonne au niveau de la face supérieure de son socle…
… De manière à faire coïncider les différents points de fixation.
Puis nous utilisons les vis M6 et la clé Allen (5 mm) afin d’assembler les deux éléments.
On constate que la section interne de la colonne déborde légèrement de la base de la section externe, cependant ladite colonne est bel et bien dans sa position initiale.
Il s’agit d’une simple marge de sécurité évitant aussi que la section externe vienne taper sur le socle lors de la descente du plateau.
Une fois les deux colonnes fixées sur leur socle, on peut passer à l’étape suivante.
Nous prenons la poutre de support.

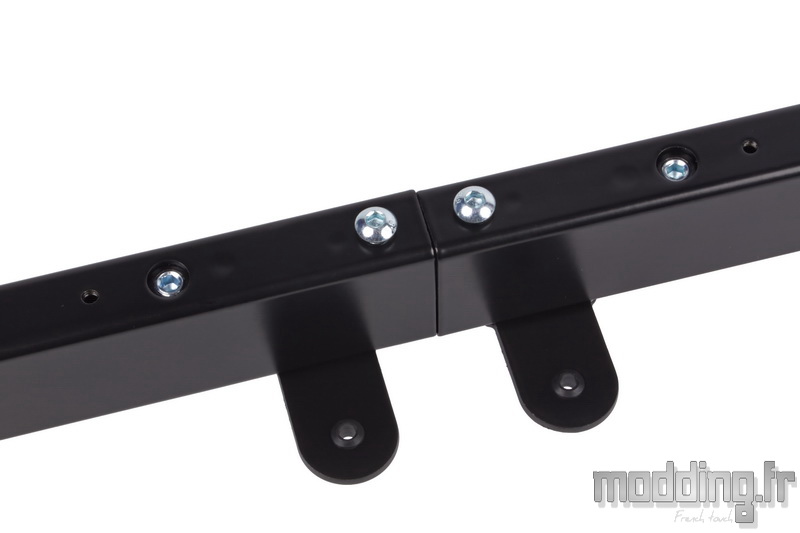

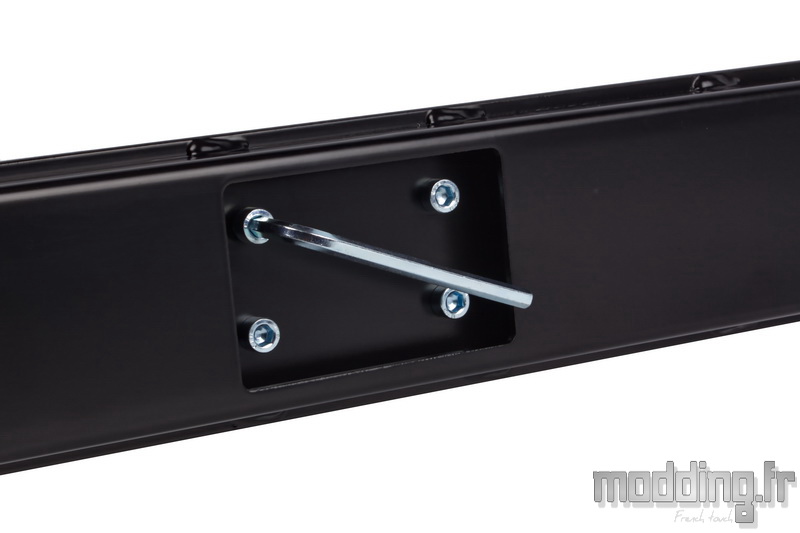

Nous commençons par dévisser les 2 vis BTR sans tête,sans pour autant les retirer, en utilisant la cle Allen de 4 mm.
On fait de même avec les deux vis à tête ronde.
Le but est donc de débloquer l’extension de la poutre.
Si nous nous amusons à l’étendre au maximum, nous allons voir apparaitre de part et d’autre de la section interne une étiquette blanche notifiant la limite maximale d’extension.

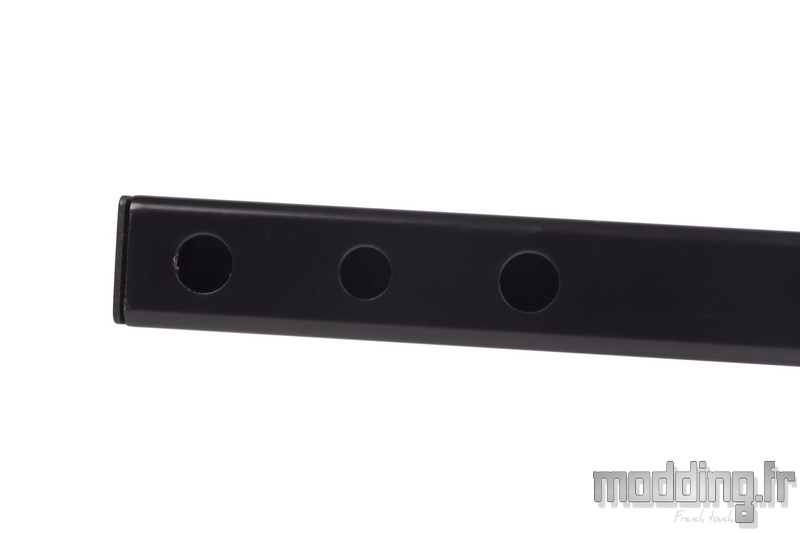

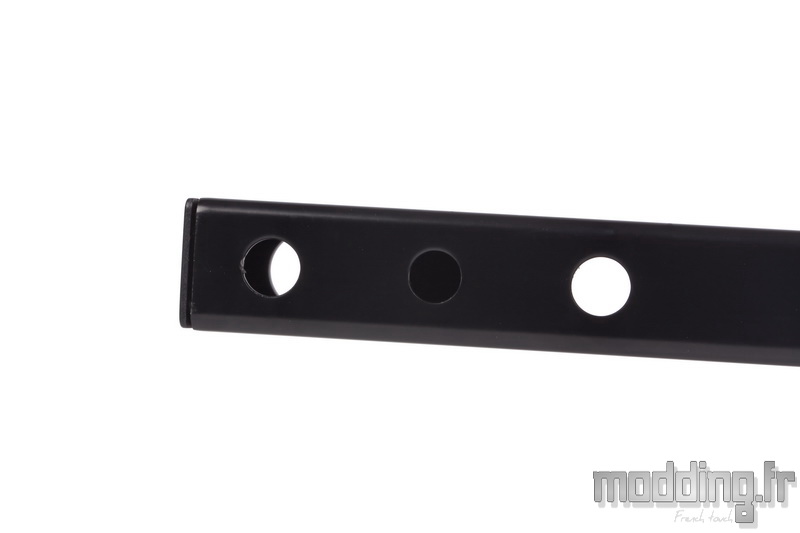

A chaque extrémité de la poutre, au niveau de son bord inférieur, nous avons trois orifices.
L’orifice central est borgne tandis que les deux autres traversent la poutre de part en part.

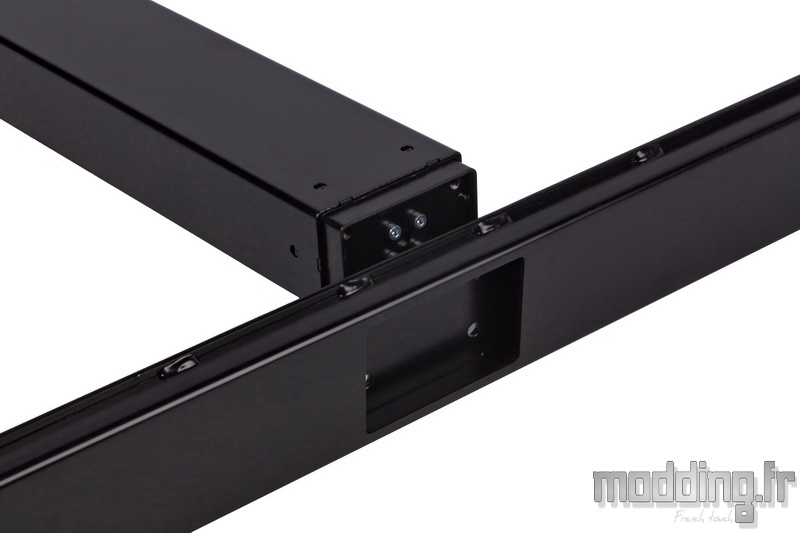

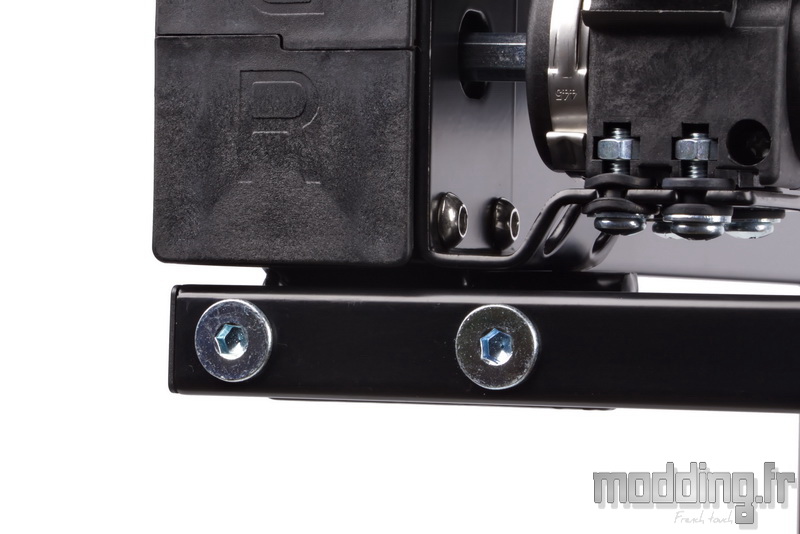

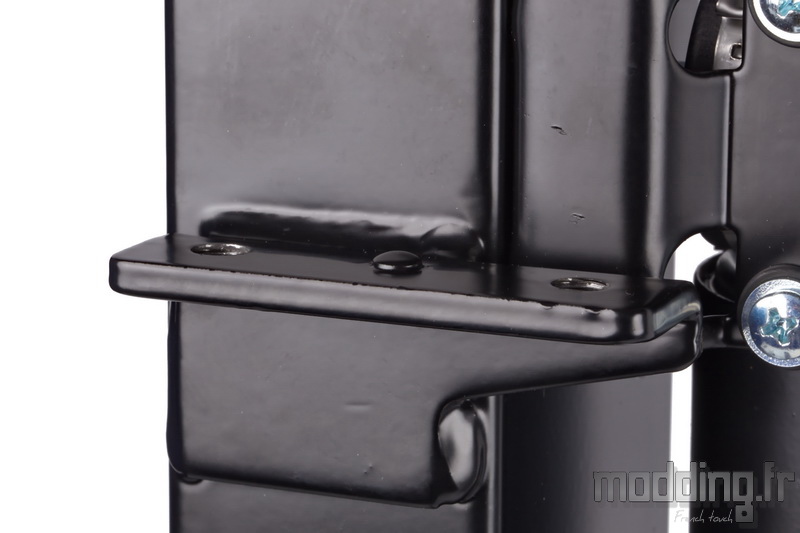

Cet orifice borgne va venir se présenter face à l’ergot de centrage que nous avons sur le support dédié du côté de la colonne “R” embarquant le moteur.
Ce support, dédié à la poutre, dispose de deux points de fixation taraudés que l’on fait coïncider avec les orifices latéraux.
L’assemblage est assuré par deux longues vis M8 en utilisant la clé Allen de 5 mm.
On répète l’opération au niveau de l’extrémité opposée de la poutre qui prend place sur la seconde colonne.
Ne cherchons pas l’ergot de centrage sur le support de cette dernière, il est tout simplement absent.
Si nous avons bien installé la poutre sur ses supports dédiés au niveau de chaque colonne, nous devrions avoir les deux pattes de fixation spécifique à cette poutre orientées vers le haut (vers le plateau).
Sur le guide de montage, il est stipulé d’écarter les colonnes en fonction de la longueur du plateau.
“Please adjust the supporting beam size according to table top size“.
En l’absence de la distance adéquate, nous décalons cette étape une fois que nous positionnons le support du Desk D16E sur ledit plateau. Pour le coup, nous ne bloquons pas non plus le mécanisme d’extension de la poutre.

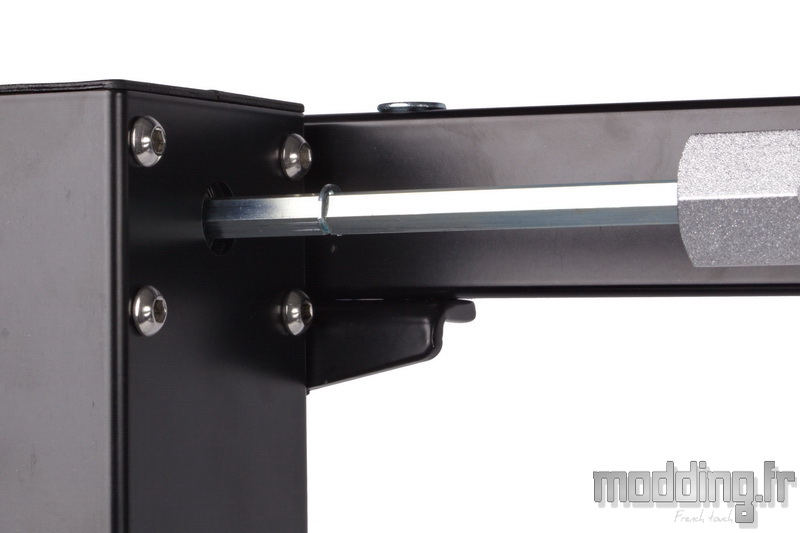

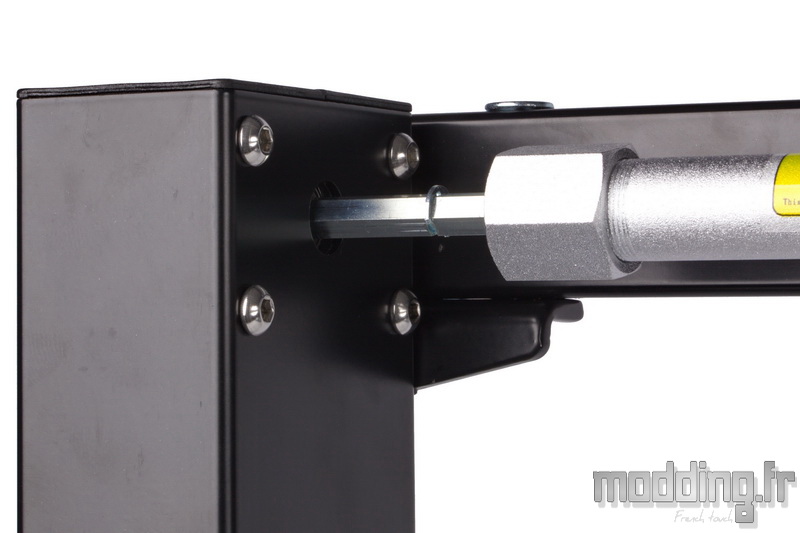

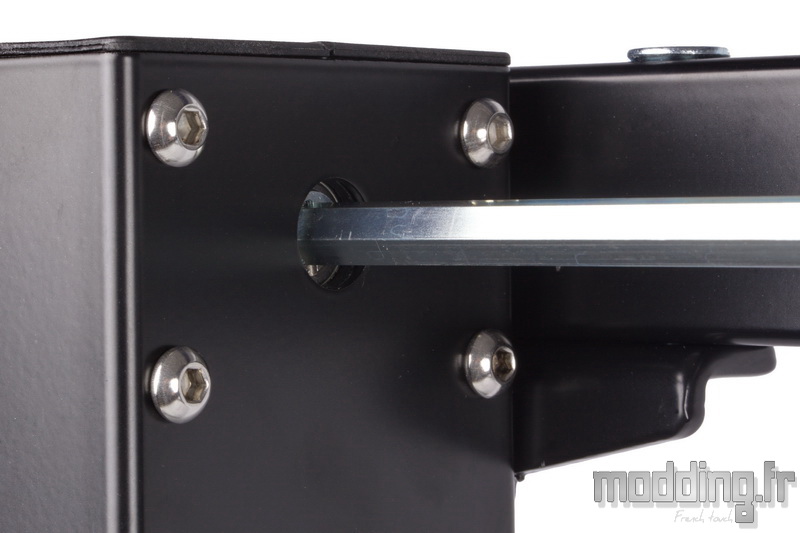

On présente ensuite l’extrémité métallique de la tige de transmission au niveau de la colonne “L” (exempt du moteur) de façon à l’insérer dans l’orifice hexagonal.
Comme nous avons écarté les colonnes l’une de l’autre en allongeant la poutre de support, nous faisons de même avec la tige de transmission.

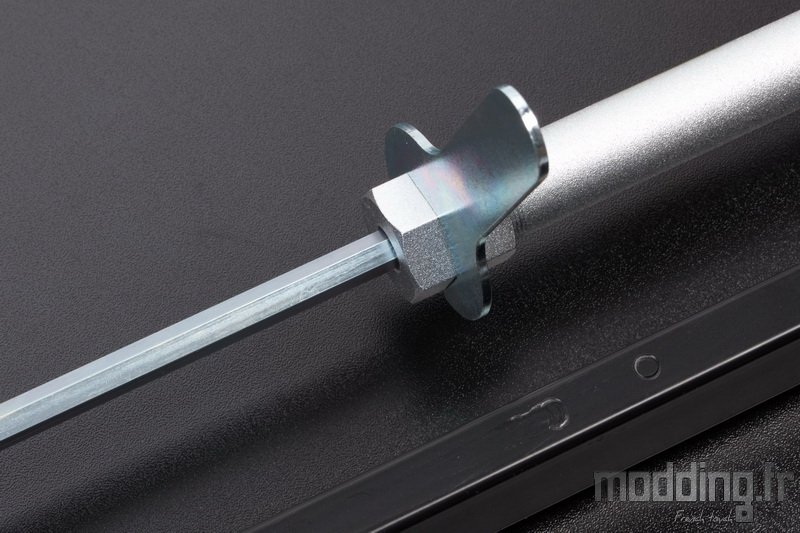

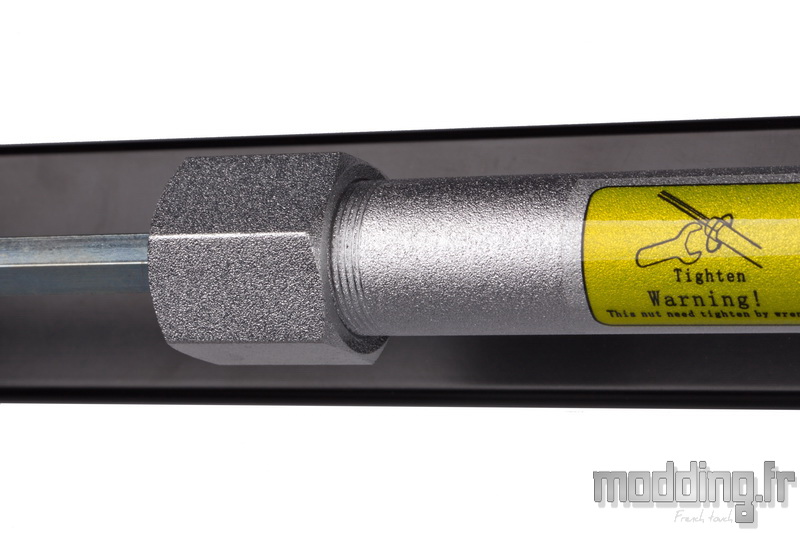

Pour cela, nous desserrons l’écrou de blocage en utilisant la clé plate incluse dans le bundle.
Ainsi la tige métallique de forme hexagonale sort un peu plus de son tube cylindrique.

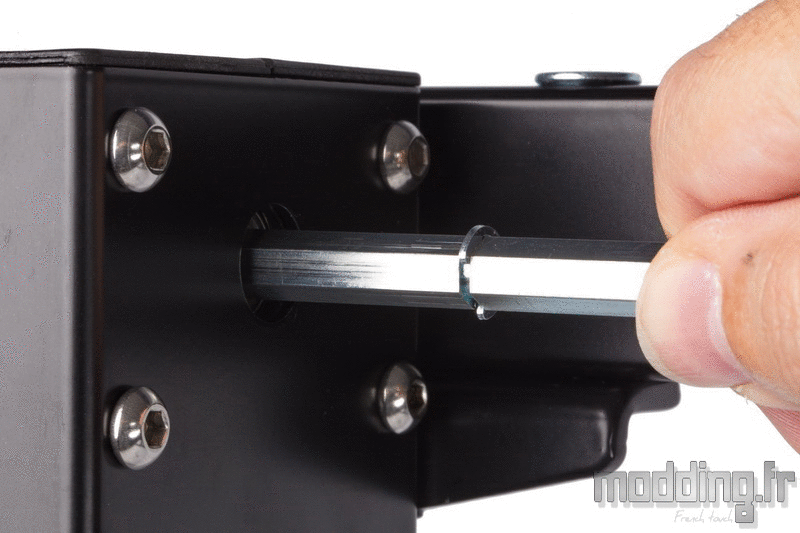

Lorsque nous insérons l’extrémité de cette tige dans son orifice dédié, nous devons la rentrer jusqu’à ce que le circlips soit bien en butée.

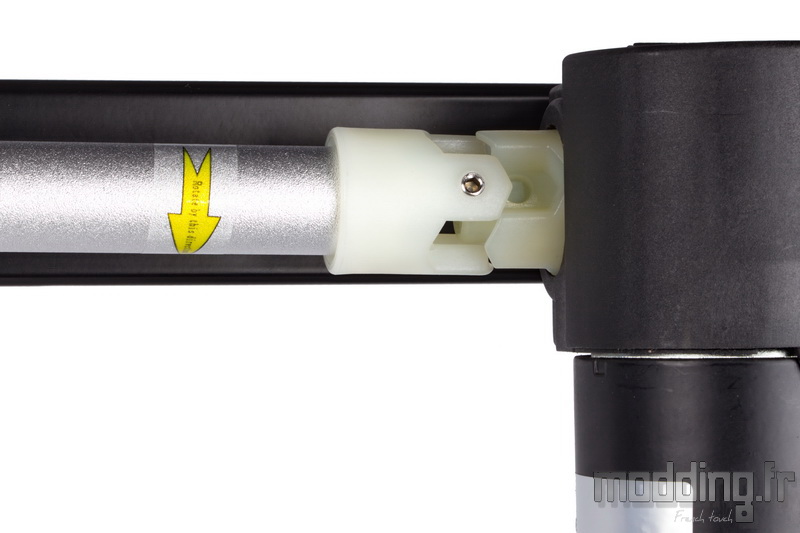

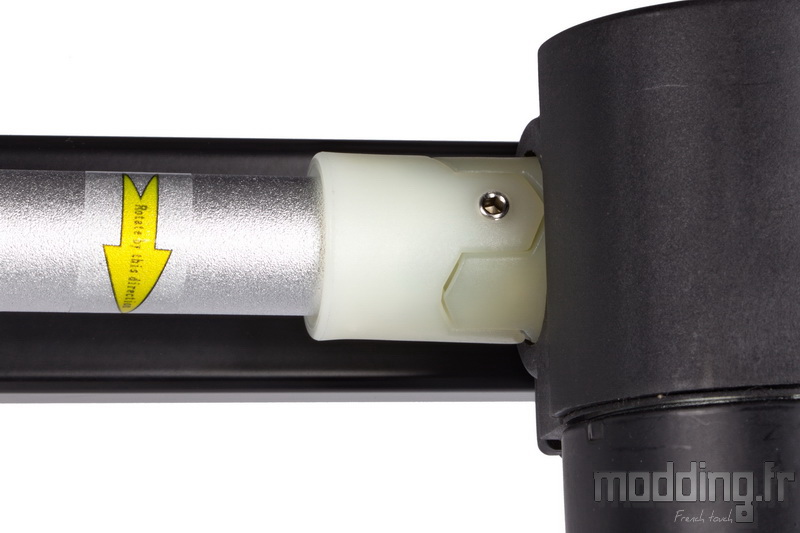

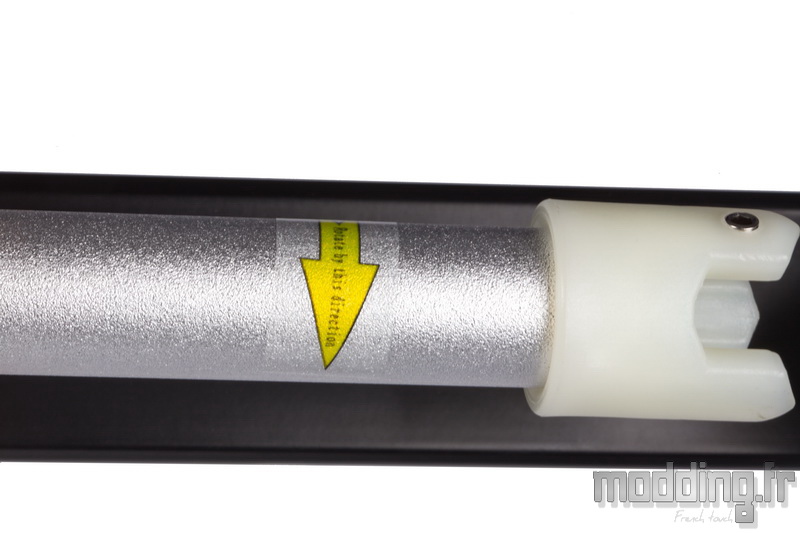

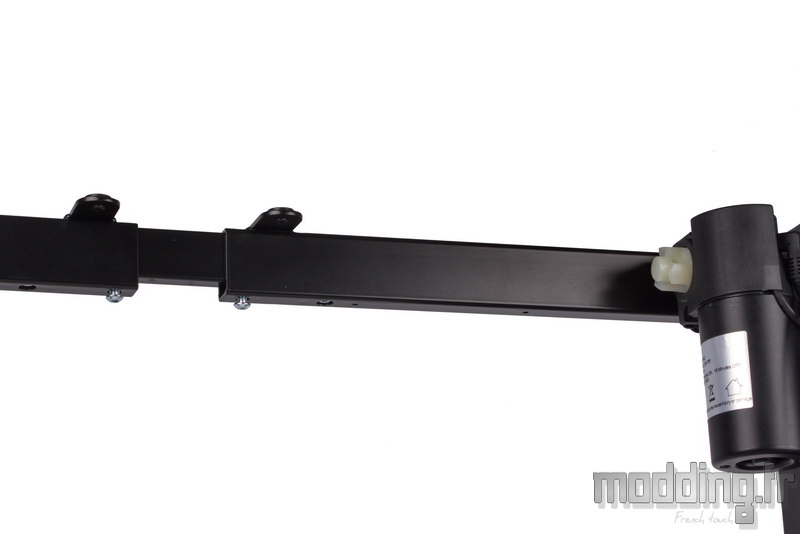

Il nous faut maintenant nous occuper de l’extrémité opposée en plastique de cette tige de transmission.
Elle doit parfaitement coïncider avec son homologue en négatif qui se positionne à la sortir du moteur électrique.
C’est un coup de chance si cela présente bien du premier coup…
Il faut que les dents de l’engrenage coïncident, mais aussi que la vis BTR sans tête s’aligne sur son orifice dédié.

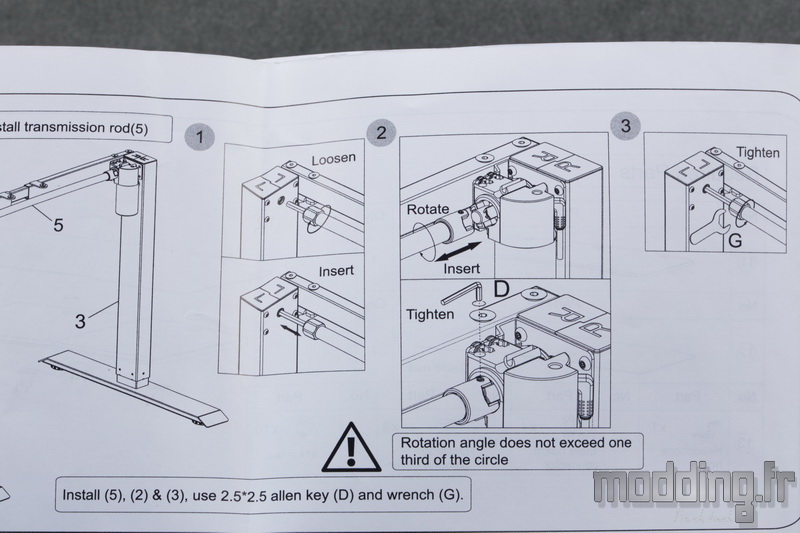

Si l’on se réfère au guide de montage, il nous demande de tourner le tube cylindrique dans le sens de la flèche pour aligner les dents de l’engrenage.
Cependant, en agissant ainsi, on modifie légèrement la hauteur de la colonne “L” par rapport à la colonne “R” (associée au moteur)…
Bien que le guide spécifie de ne pas dépasser 1/3 de tour, il nous semble préférable d’effectuer l’alignement autrement.
On retire la tige hexagonale de son logement du côté de la colonne “L” afin de ne pas interagir avec son mécanisme d’extension.
On effectue une rotation plus ou moins importante afin que les dents de l’engrenage plastique coïncident entre elles (et la vis BTR avec son emplacement dédié).
Dans notre cas, nous avons eu besoin de tourner la tige d’un seul cran (1/6 de tour) et ensuite nous la remettons en place au fond de son logement jusqu’à ce que le circlips soit en butée.
Cette fois-ci, les dents tombent en face et la vis BTR coïncide avec son emplacement de serrage.

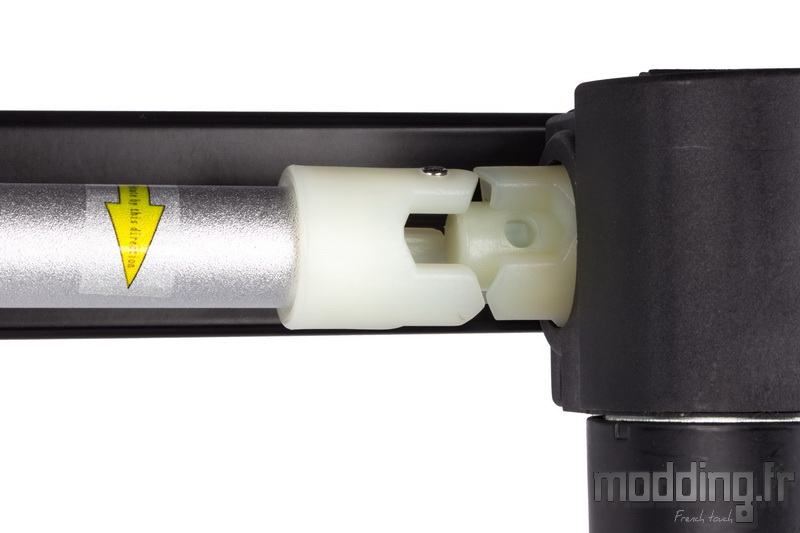

On ajuste les dents de l’engrenage entre elles.
Pour rappel, l’extension de la tige de transmission demeure libre vu que nous avons desserré l’écrou de blocage.

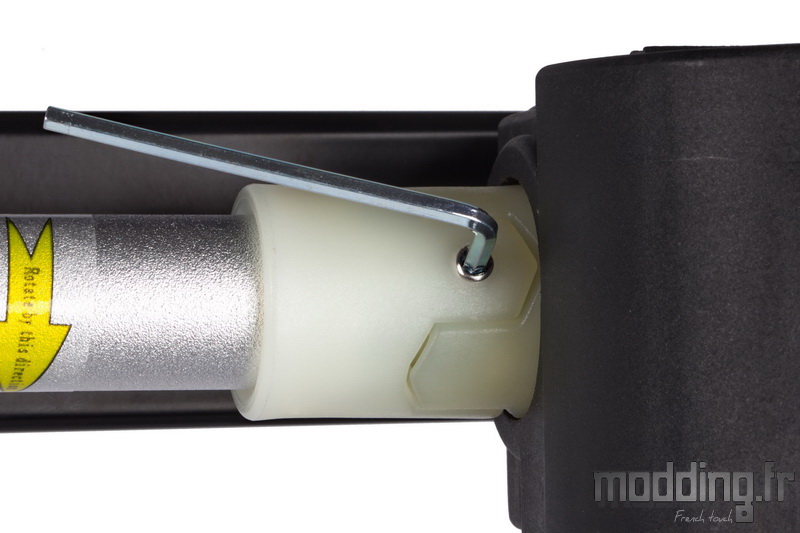

Il ne nous reste plus qu’à serrer la vis BTR avec la petite clé Allen de 2.5 mm.
Les deux colonnes sont maintenant reliées entre elles par la poutre de support ainsi que la tige de transmission qui va répercuter le mouvement du moteur de la colonne “R” sur le mécanisme d’extension de la colonne “L”.
Nous passons à l’assemblage des deux supports du plateau.

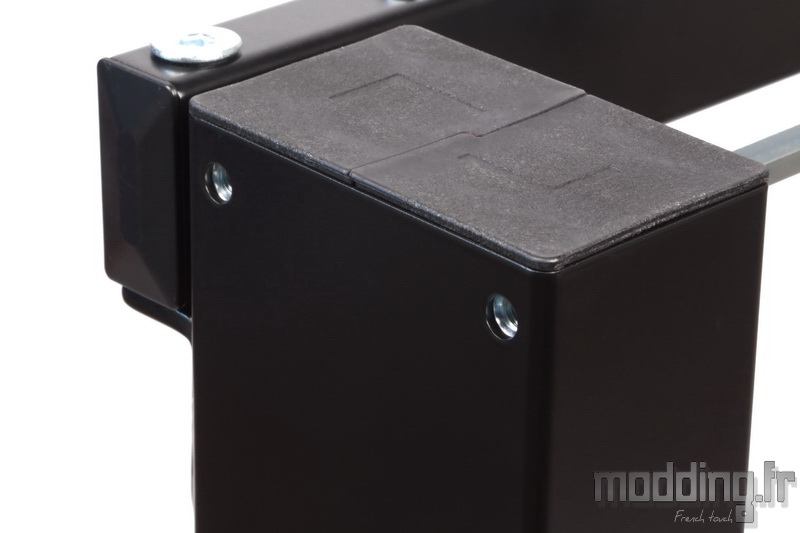

Sur la face externe des colonnes, nous avons deux points de fixation taraudés.
On pose le support de plateau sur le sommet de la colonne et nous alignons les deux orifices avec ces points de fixation.

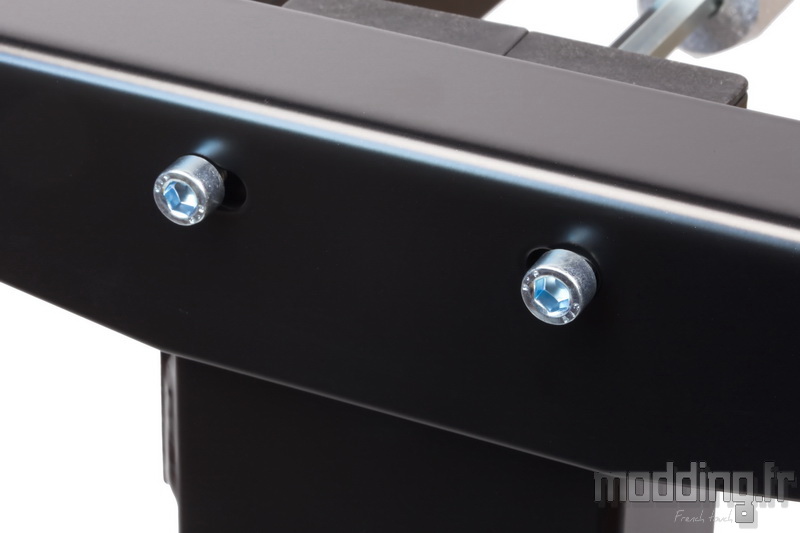

Nous utilisons les 4 vis M6 restantes afin de fixer les supports sur les colonnes.

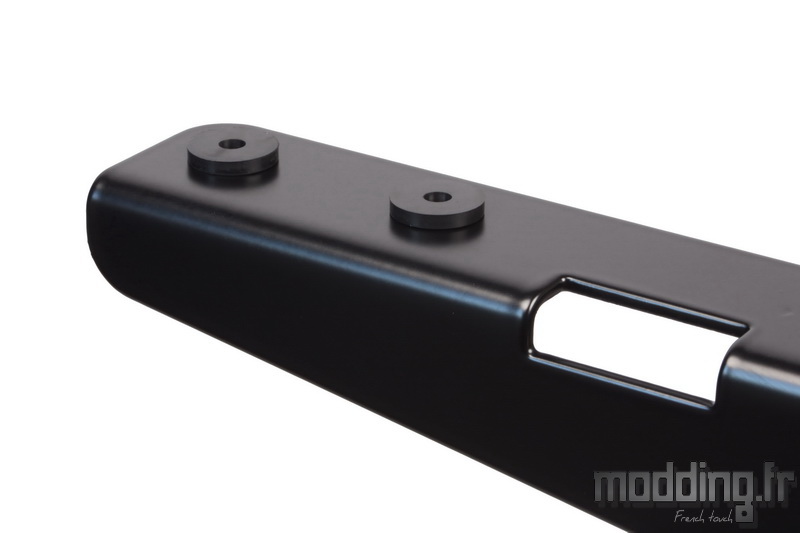

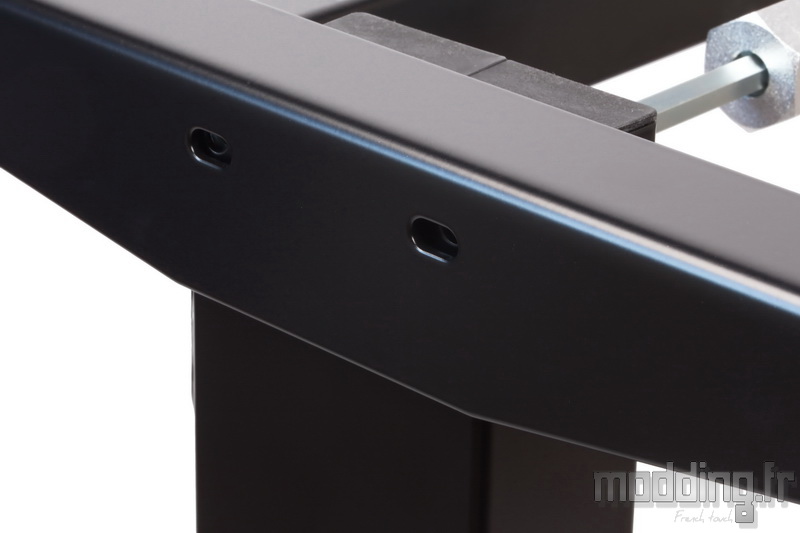

On remarque la forme oblongue de ces points de fixation.
Nous sommes tentés de ne pas serrer à fond les vis avec la clé Allen de 4 mm, afin de laisser un peu de jeu lors de l’installation des pieds du bureau sur son plateau.
Un plateau qui vient reposer sur les rondelles en caoutchouc présentes au niveau des extrémités de ces supports ainsi qu’au niveau des pattes de fixation de la poutre de support.
Les pieds du Desk D16E sont maintenant prêts à prendre place sous le plateau.
Cependant, ce dernier est encore en trois parties…
Il nous faut installer les kits de fixation qui permettent de lier les trois panneaux entre eux.

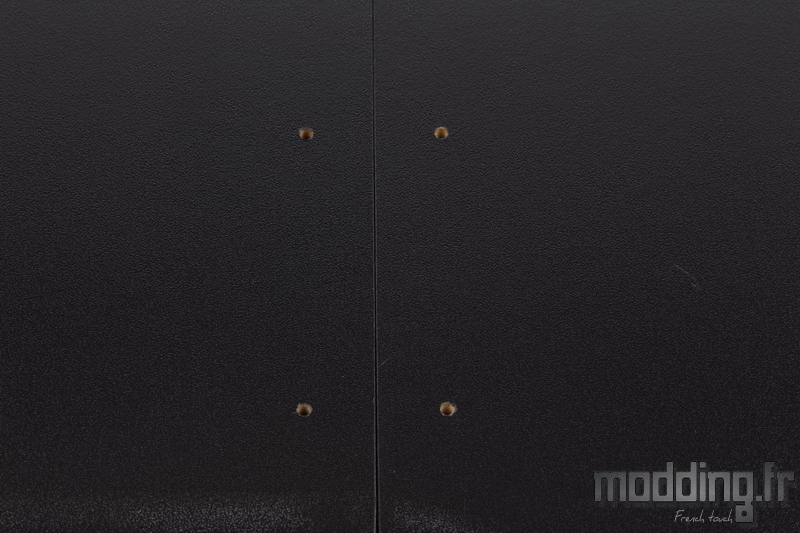

Des avant-trous ont été réalisés en usine sur la face interne des planches afin de faciliter la mise en place des vis à bois sans détériorer le panneau en MDF.

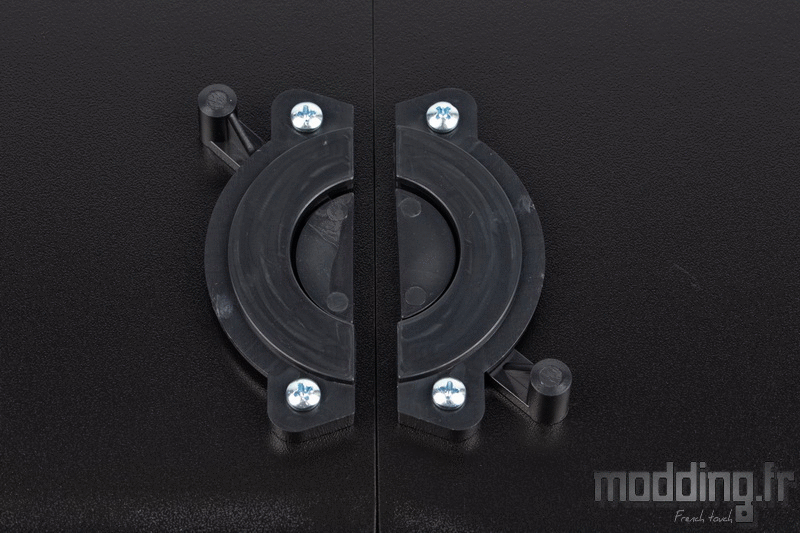

Dans un premier temps, on met en place la pièce en plastique doté de son taquet.
On positionne ensuite la pièce semi-circulaire sur la précédente comme le montre l’animation.
On fait coïncider ses points de fixation avec les avant-trous du panneau.
On insère les vis à bois et en utilisant un tournevis cruciforme, on les serre à fond.
Sur le panneau voisin, on effectue les mêmes opérations.
Le système d’assemblage est en place.
En effectuant une rotation des deux taquets, la platine inférieure coulisse et vient s’insérer dans la goulotte de la pièce semi-circulaire voisine.
Ainsi les deux panneaux se retrouvent liés l’un à l’autre.
Cependant, il n’y a pas réellement de cran d’arrêt qui maintient le système en position fermée tout en serrant le mécanisme. Cette absence de contrainte peut engendrer un léger jeu (espace) entre les panneaux.
Nous avons nos trois panneaux liés par les 4 kits d’assemblage.
Le plateau ayant sa face externe contre le sol, on en profite pour positionner les pieds du Desk D16E…
Deux méthodes s’offrent à nous.
Nous pouvons fixer les pieds sur le plateau de cette manière ou nous laissons les pieds debout et nous posons le plateau sur les différents supports.
Il nous faut alors soulever le plateau…
Vu les dimensions de ce dernier, la manipulation s’avère très hasardeuse… (même en étant deux).
On recommande dans ce cas de fixer dans un premier temps les panneaux latéraux et ensuite d’insérer le panneau central.
A vous de voir la méthode qui vous sied le mieux.

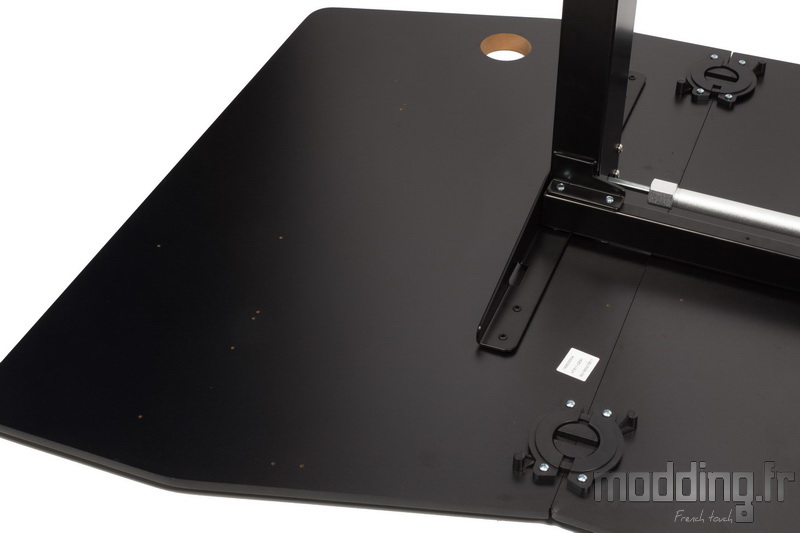

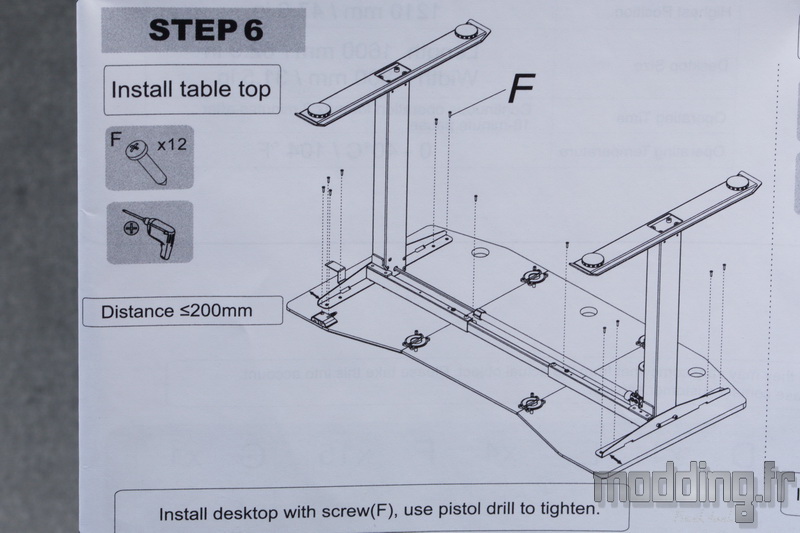

Pour faciliter la prise de clichés, nous choisissons d’installer les pieds avec le plateau du bureau à même le sol. Une méthode qui nous semble la plus aisée, surtout si nous sommes seuls à effectuer le montage.
On peut remarquer que nous n’avons pas respecté les lettres des colonnes…
… Ou nous avons mal interprété la droite de la gauche…
Quoi qu’il en soit, nous avons pourtant bien suivi le schéma du guide du montage.
La colonne “L” est certes bien à gauche du plateau, mais un plateau qui est posé face contre terre… Du coup, lorsque nous allons redresser le bureau, la colonne “L” se retrouve automatique à notre droite !
Bref…
Ce que l’on va prendre surtout en compte c’est que la tige de transmission doit se trouver vers le fond du plateau.
Au passage, on remarque que le guide préconise d’utiliser une visseuse afin d’installer les différentes vis à bois. La manipulation peut bien sûr s’effectuer avec un simple tournevis cruciforme même s’il faut un peu plus forcer sur les derniers tours.

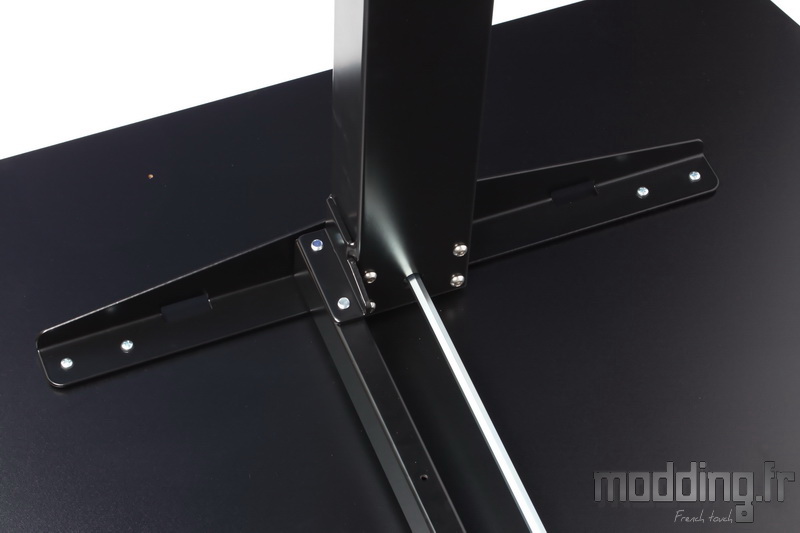

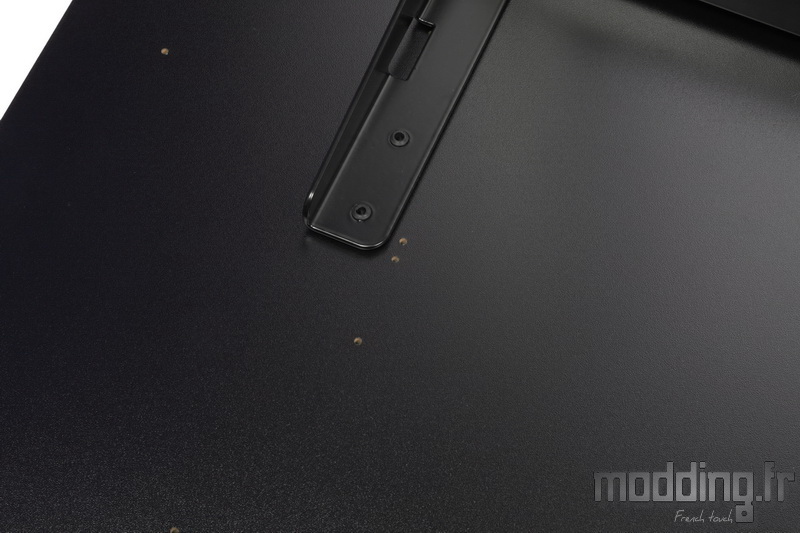

Nous allons aligner le support de plateau fixé sur la colonne “L” sur les avant-trous qui lui sont dédiés.
On ne sait dire pourquoi nous avons trois avant-trous…
Toujours est-il que deux d’entre eux correspondent bien à l’entraxe séparant les orifices de l’extrémité du support de plateau.
Nous installons les vis à bois et nous les serrons avec un tournevis ou une visseuse.
Nous effectuons la même opération sur l’extrémité opposée du support du plateau.
Nous avons laissé le mécanisme d’extension de la poutre de support, ainsi que la tige de transmission, libre. Nous décalons la colonne “R” afin d’aligner son support de plateau en face des avant-trous qui lui sont dédiés.
Les deux supports sont maintenant fixés aux panneaux en bois MDF, nous pouvons finaliser le serrage des vis M6 fixant le support du plateau sur la colonne.
A ce stade, nous serions tentés de redresser le bureau, mais…
Mais la partie centrale du plateau, bien que relier aux deux autres panneaux, risque de ne pas apprécier la manipulation…

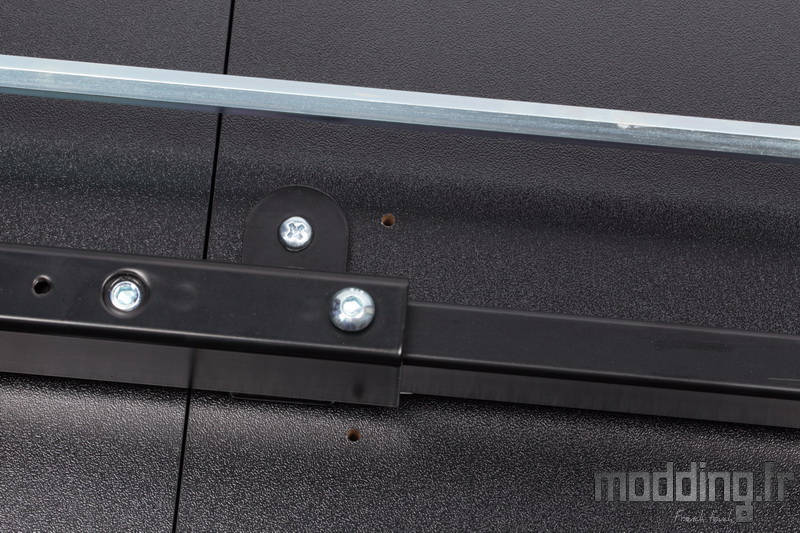

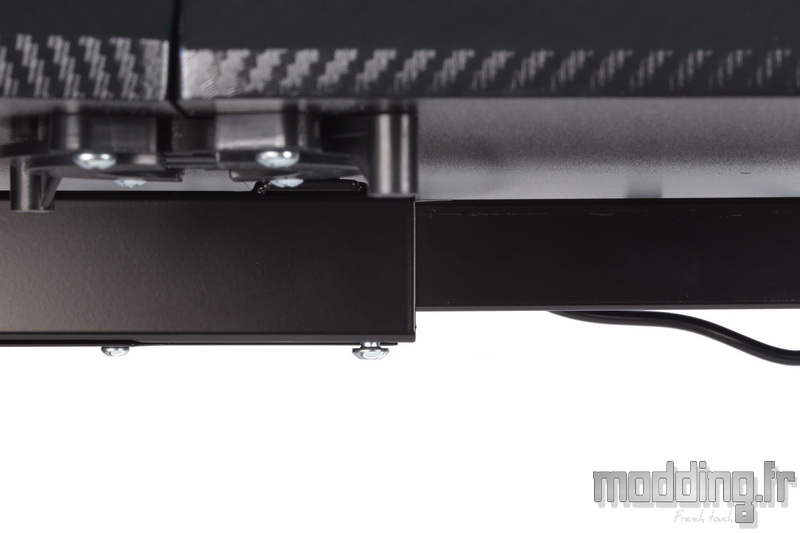

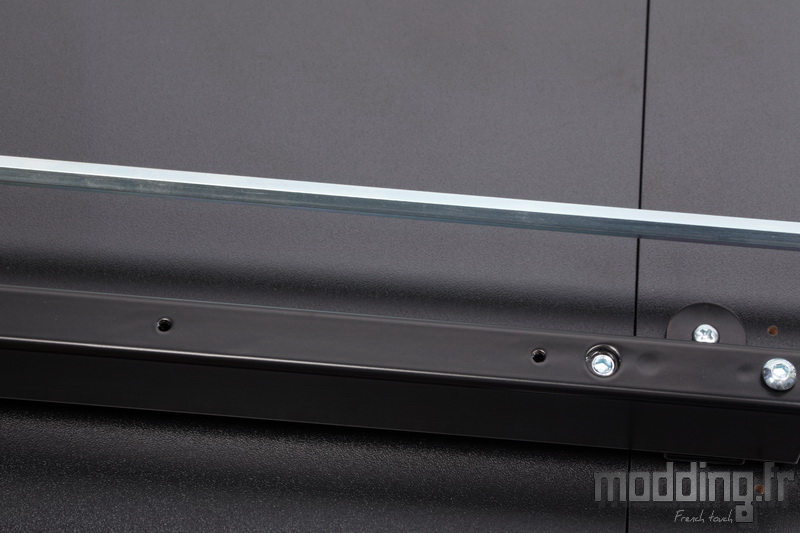

Il reste deux points de fixation au niveau de la poutre de support qui concerne justement la partie centrale du plateau.
C’est là que Nitro Concepts semble avoir un peu trop arrosé les fêtes de fin d’année !

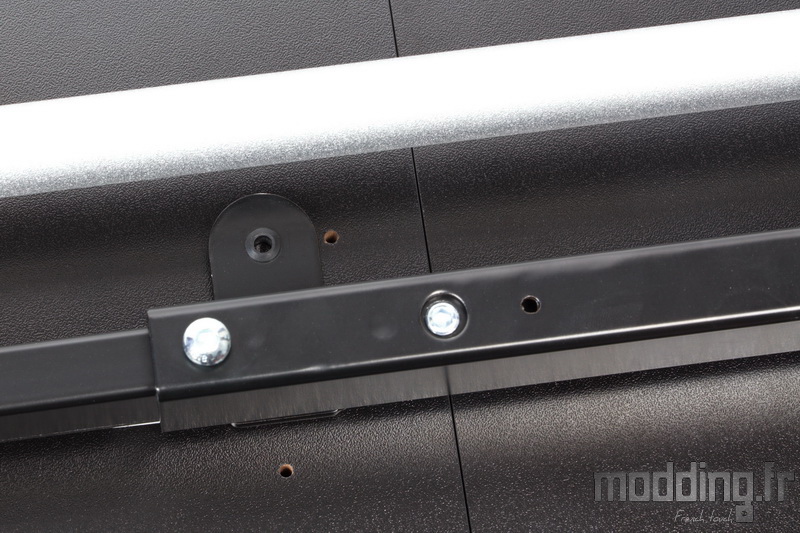

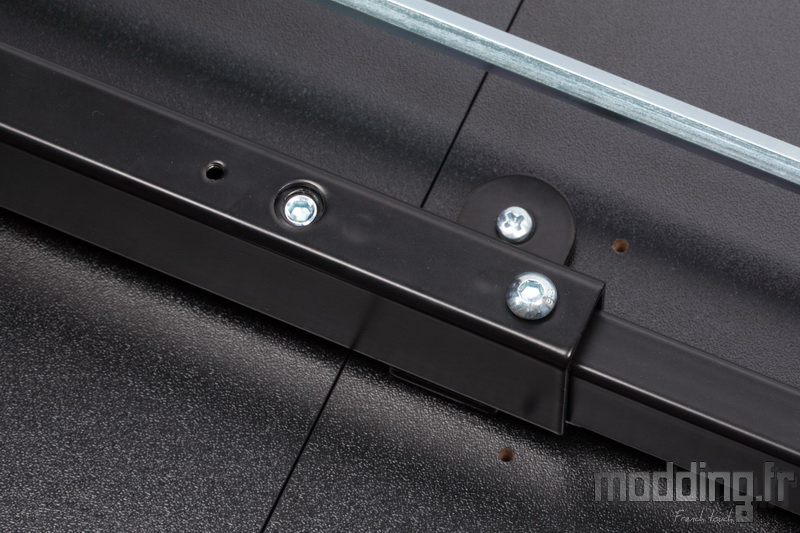

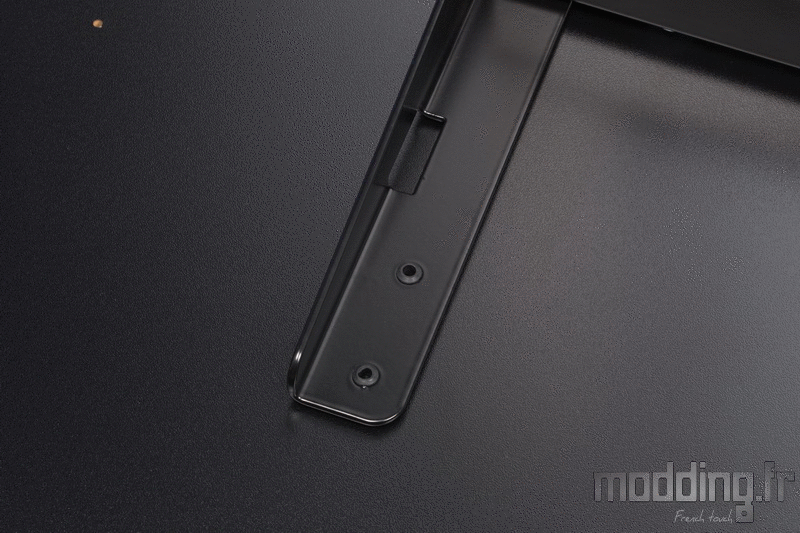

L’avant-trou réalisé en usine est loin de correspondre à l’orifice des pattes de fixation de la poutre de support.
Comme cette patte de fixation fait partie integrante de la section fixe de la poutre de support et que nous allons la visser au panneau central du plateau, il faut avant d’installer la vis que les deux panneaux soient bien collés à l’autre.
On intervient sur les kits d’assemblage tout en maintenant le panneau latéral bien contre le panneau central.
A ce moment, on réalise un avant-trou ou si vous avez peur de traverser le plateau avec votre perceuse, vous vissez directement la vis dans le bois MDF.

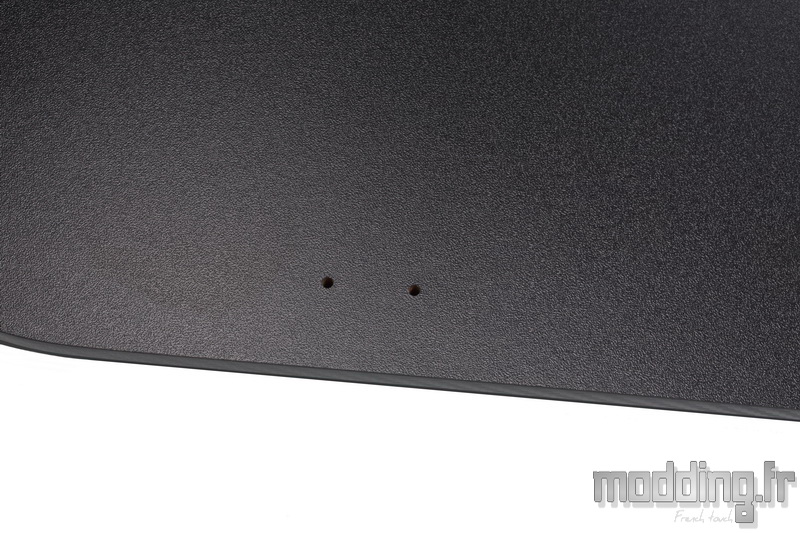

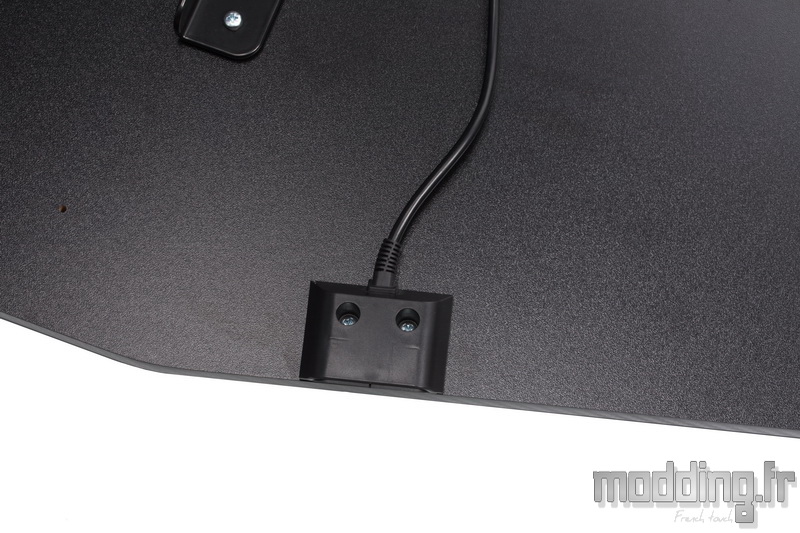

Sur le bord antérieur des panneaux latéraux du bureau, nous avons deux avant-trous spécifiques à la mise en place du boitier de commande.
Nous pouvons donc le positionner à droite ou à gauche du bureau.

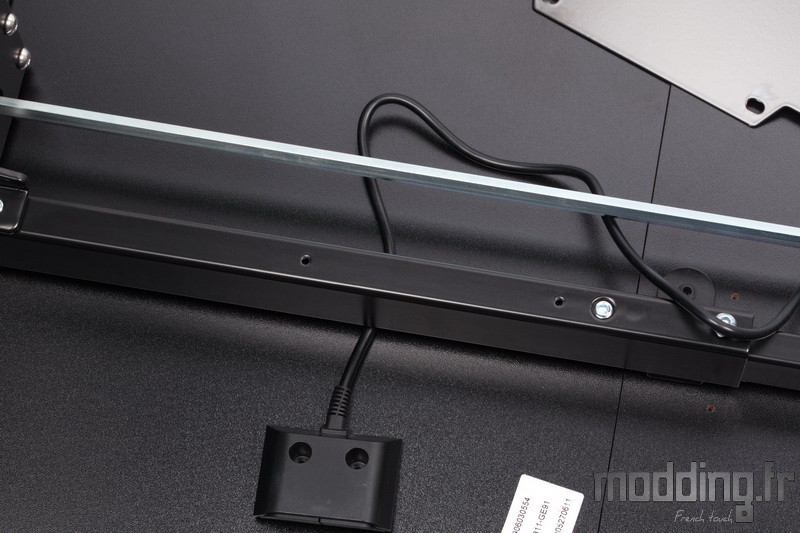

Ce que nous montre un peu tard le guide… C’est qu’il est préférable de faire passer le câble de cette commande entre la poutre de support et le plateau.
Certes, ce n’est pas une nécessité absolue.
Nous pouvons très bien passer le câble autrement tout en le fixant à la poutre par des colliers Serflex.
On vous laisse le soin de ranger au mieux les câbles inhérents au moteur électrique.
Nous utilisons deux vis à bois pour fixer le boitier de commande sous le plateau.
Toujours en se référant au guide de montage, nous remarquons que le plateau ne manque pas réellement d’avant-trous.
Certains nous laissent perplexes, mais d’autres ont leur utilité comme pour la fixation du bloc d’alimentation externe avec les attaches incluses dans le bundle.
Comme le bloc fait son petit poids… Nous fixons les attaches à l’aide de vis à bois.

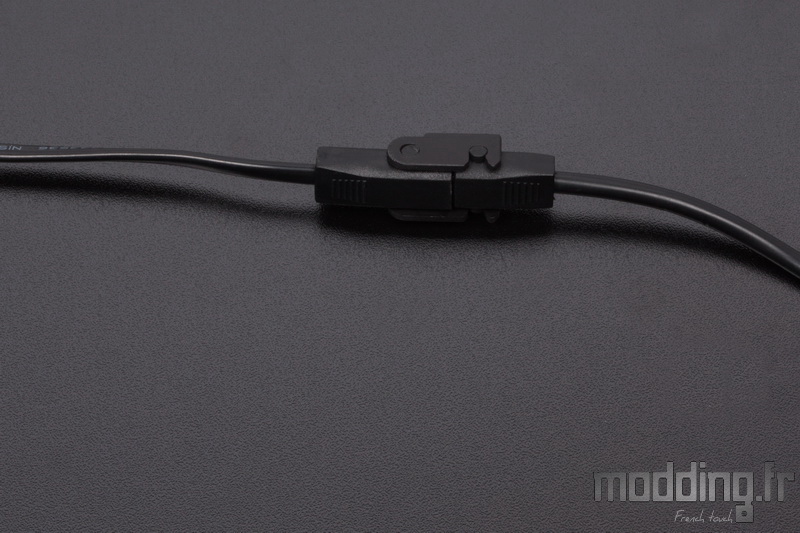

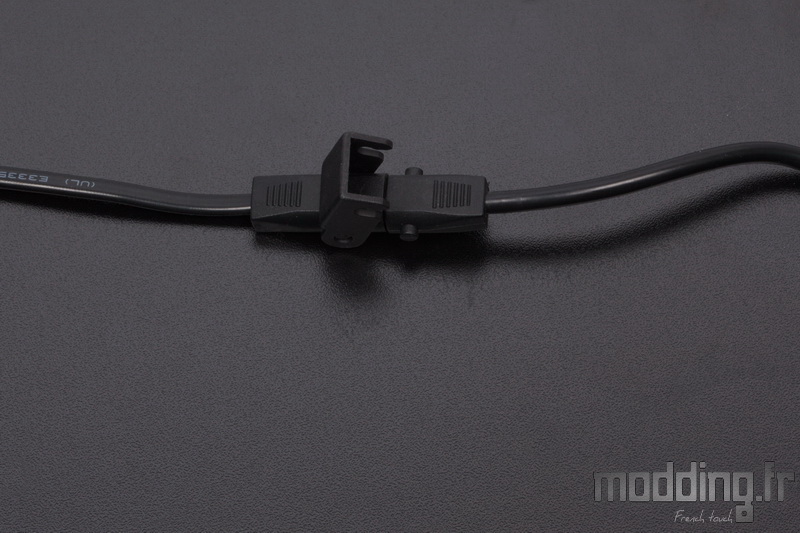

Nous raccordons les prises propriétaires entre elles.
Nous rabattons la pièce en plastique afin de sécuriser le branchement.

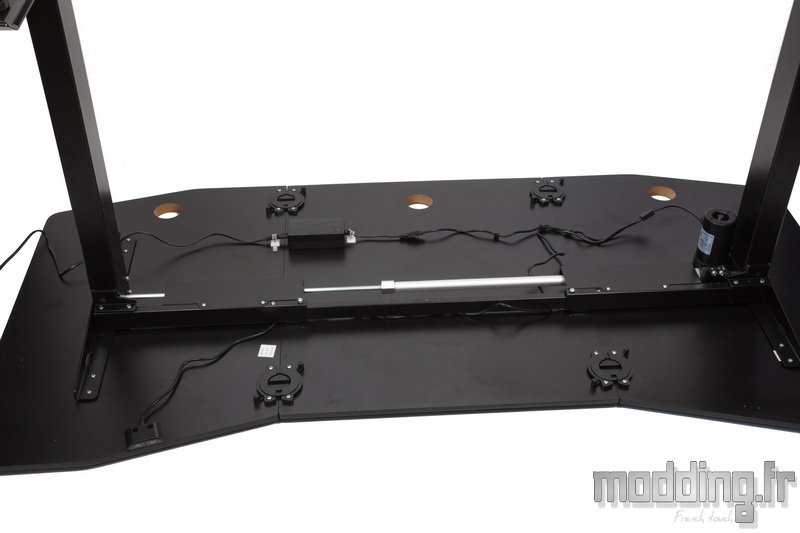

Les trois panneaux du plateau sont maintenant pris en charge par la totalité des supports fixés sur les colonnes.
Les câbles sont en place.

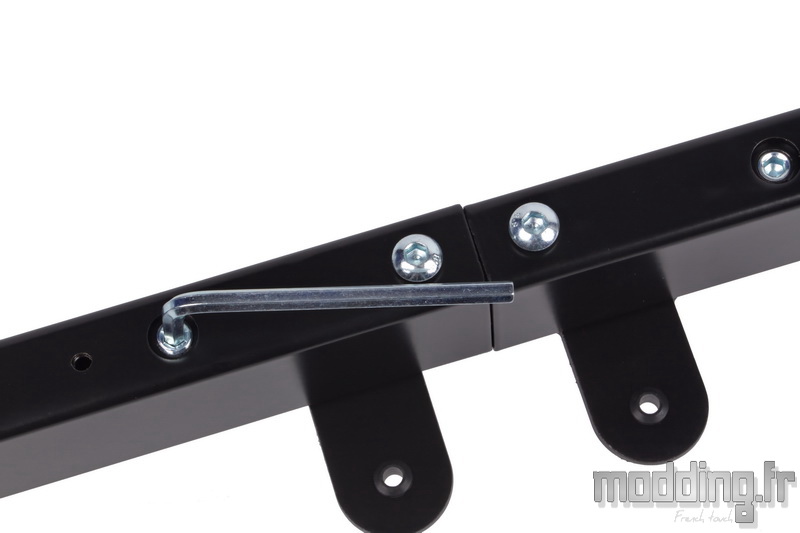

Avant de remettre le Desk D16E sur ses pieds, on conseille de bloquer le mécanisme d’extension de la poutre de support.
Ainsi que celui de la tige de transmission.
Il reste une dernière étape…

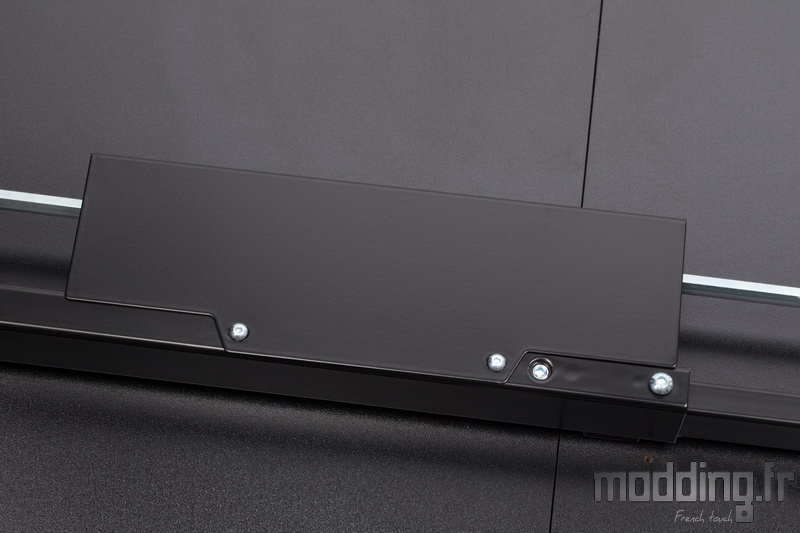

Installer les deflecteurs qui viennent proteger une partie de la tige de transmission.
On utilise les petites vis M4 et la clé Allen de 2.5 mm.
Nous avons optimisé le rangement des câbles du moteur électrique afin d’éviter qu’ils ne pendouillent une fois le bureau remis sur ses pieds.
Il est dommage que Nitro Concepts n’est pas pris la peine d’installer un système pour ranger les câbles, car ceux issus de l’écran, du clavier, de la souris et du PC vont certainement pendouiller…
Sans pour autant passer par une goulotte en acier qui risque de gonfler le prix final, on pense à un système de filet tout aussi pratique et surement moins cher.
Nous retournons enfin le Desk D16E.
Cependant, nous remarquons que ces deux colonnes ne sont pas tout à fait à la verticale.
Certes, sur notre montage, il ne nous manque pas grand-chose, mais il nous semble opportun de parfaire la symétrie des pieds afin que les colonnes demeurent bien perpendiculaires à la tige de transmission pour que cette dernière ne force pas lors des phases de montée et descente du plateau.

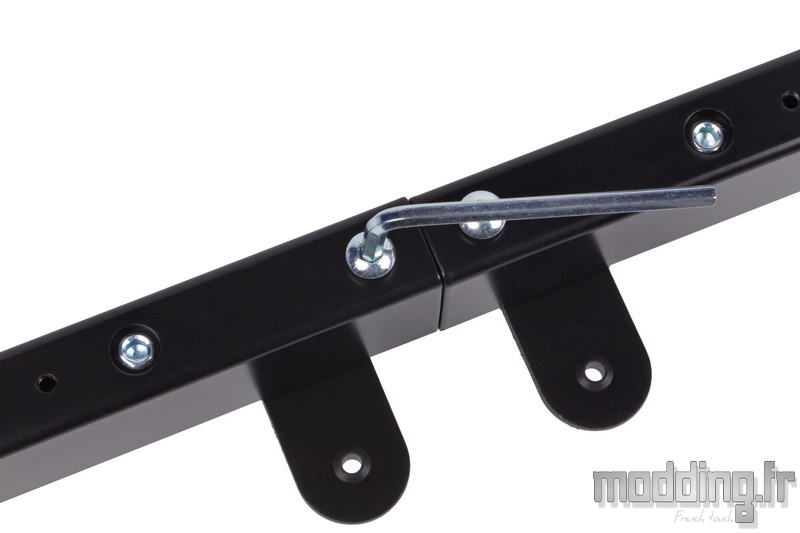

Pour cela, nous desserrons les 4 vis de blocage d’extension de la poutre de support.
Nous redressons les colonnes.
Puis nous finalisons l’opération en resserrant définitivement ces vis de blocage.

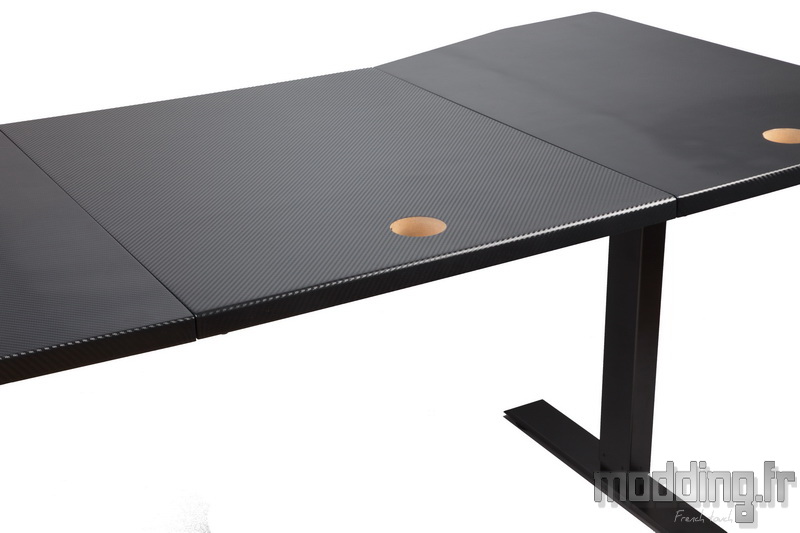

Nous voici avec le Desk D16E sur ses pieds.
Il manque cependant un élément…

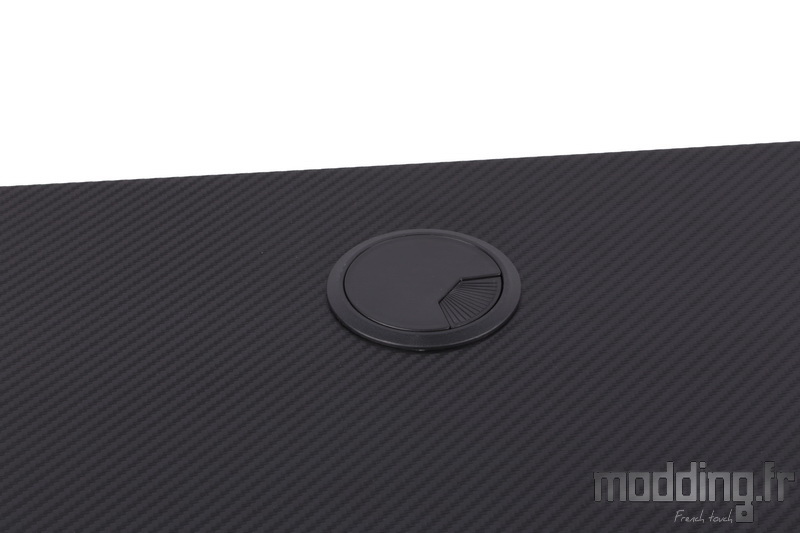

Trois éléments si l’on se réfère au nombre de passe-câbles dont est doté le bureau.
