Les éléments du pied :
Nous allons maintenant passer en revue les divers éléments qui prennent place sous le plateau du Desk D16E avant de passer au montage de ce dernier.
Toutes les pièces sont en acier peint en noir, excepté la tige de transmission.

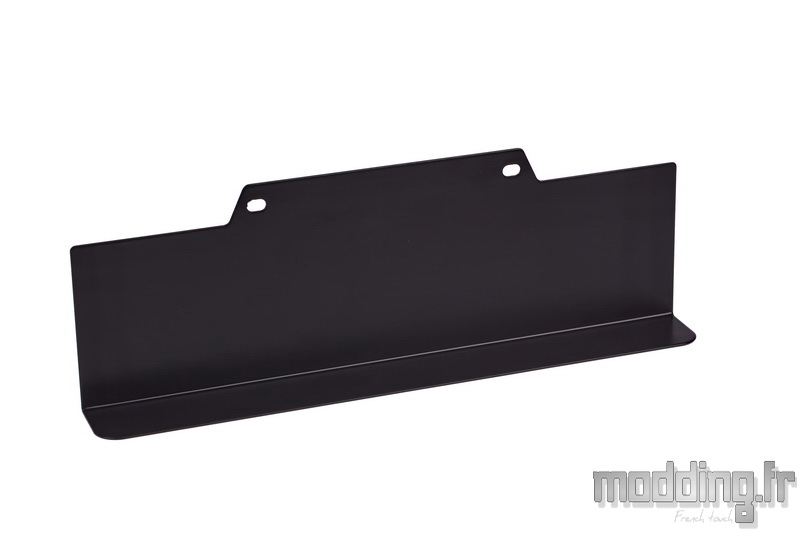

On commence par ces deux plaques de 260 mm de long. Elles disposent d’un bord replié à 90° et se présentent comme les déflecteurs afin de protéger en partie la tige de transmission.

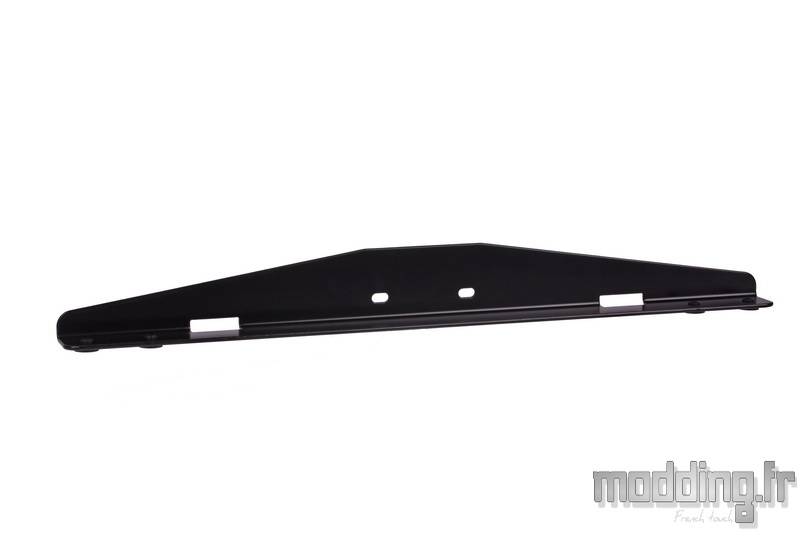

Nous avons ensuite deux supports de plateau qui vont assurer la jonction dudit plateau avec les colonnes du Desk D16E.

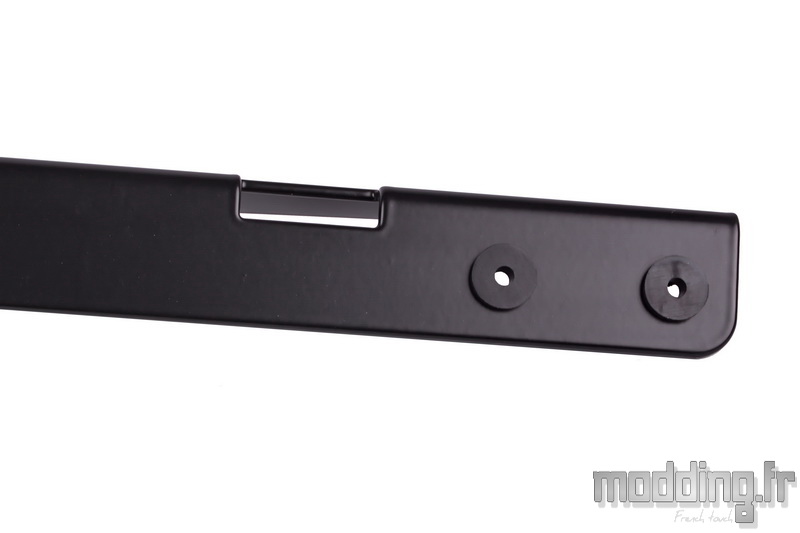

Une plaque en acier, de 480 mm de long et 2.5 mm d’epaisseur, pliée à 90°.
Deux orifices sont réalisés à chacune des extrémités afin d’assurer la fixation avec le plateau. Nitro Concepts y adjoint des rondelles en caoutchouc.

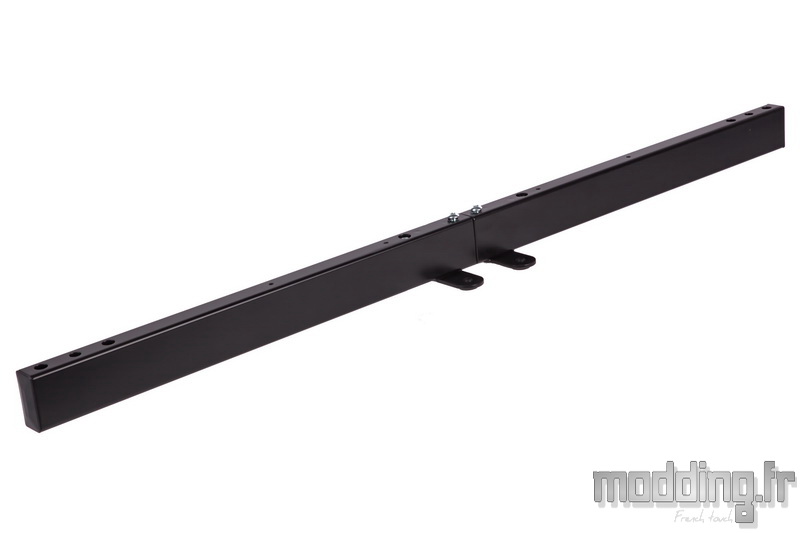

Vient ensuite la poutre de support qui va relier les deux colonnes.
Elle présente une section rectangulaire de 20 mm sur 40 mm.

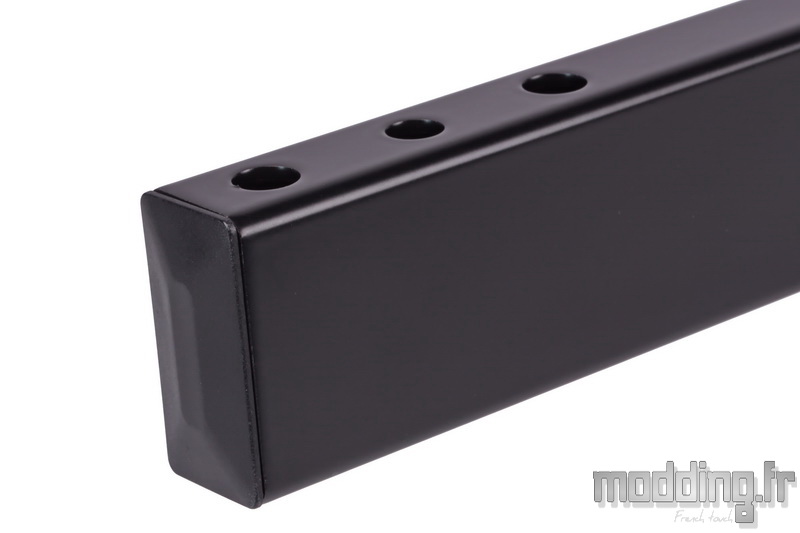

Trois trous sont réalisés à chaque extrémité. Le trou central demeure borgne tandis que les deux autres traversent la poutre.
Un cache en plastique ferme ces extrémités.

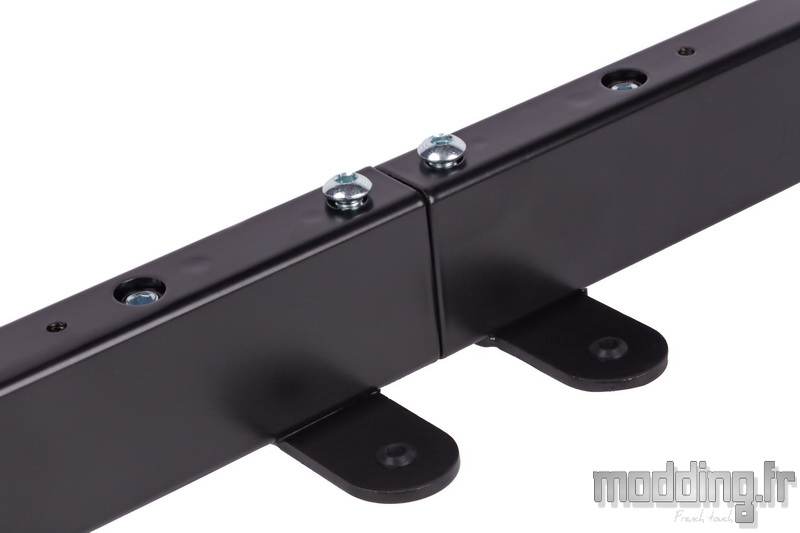

Au centre, nous avons 4 vis dotées d’une empreinte à 6 pans (2 à tête ronde et 2 sans tête).
La poutre telle qu’elle est présentée mesure 78 cm de long. Afin de s’adapter à la longueur du plateau, elle est extensible et ces vis viennent bloquer le coulissement des deux parties de la poutre sur la section interne.
Une fois les vis desserrées, nous pouvons allonger la poutre de la longueur équivalente à l’écartement des deux colonnes du Desk D16E.

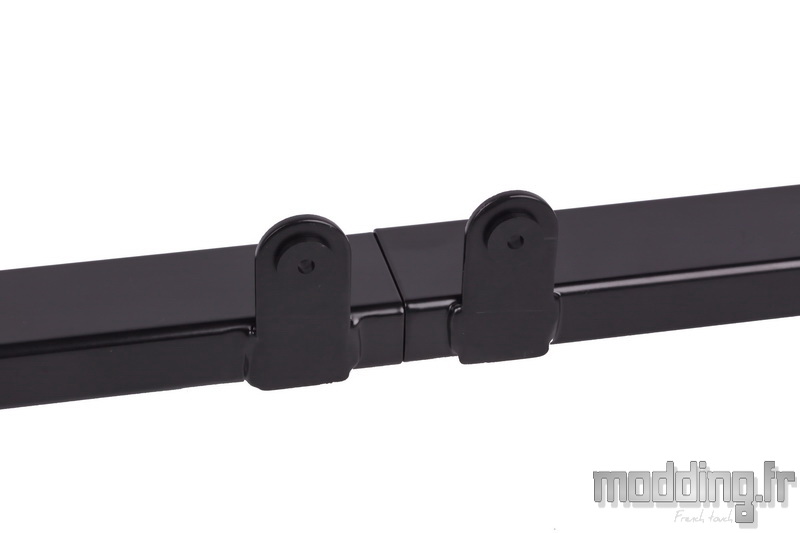

On note la présence de deux pattes de fixation faisant partie intégrante de cette poutre et disposant d’un orifice incluant une rondelle en caoutchouc.
Il s’agit de deux points de fixation assurant l’ancrage de la poutre sur le panneau central du plateau.

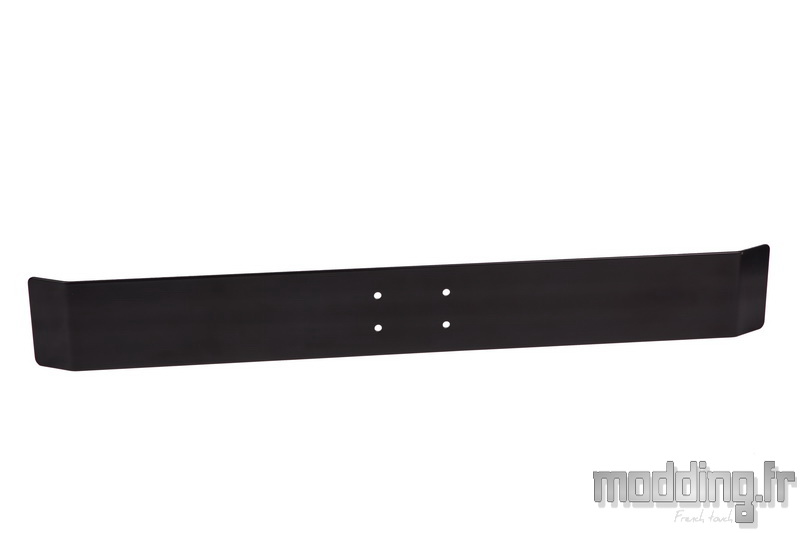

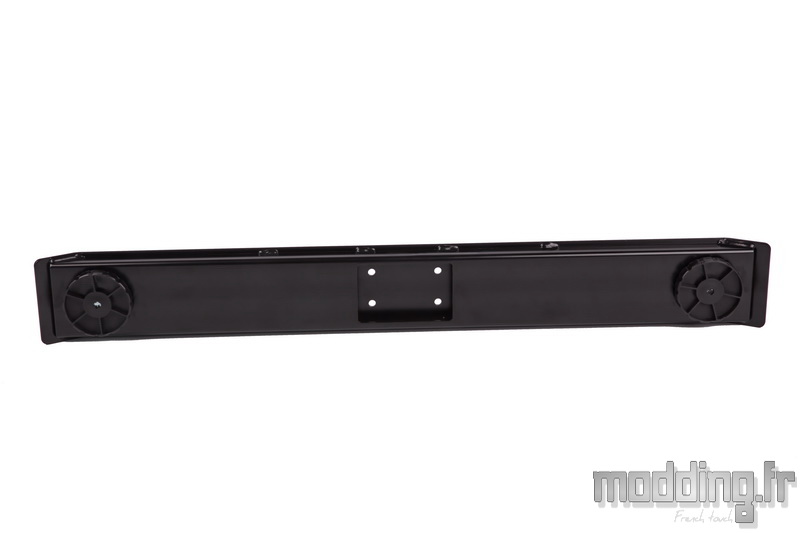

Deux socles viennent assurer la stabilité du Desk D16E.
Deux larges plaques en acier de 650 mm sur 80 mm.

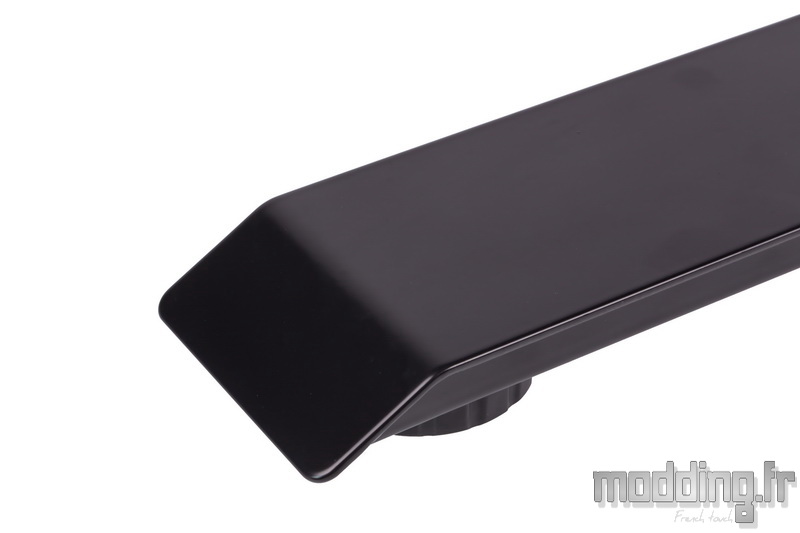

Ils présentent un large biseau à chacune de leur extrémité.

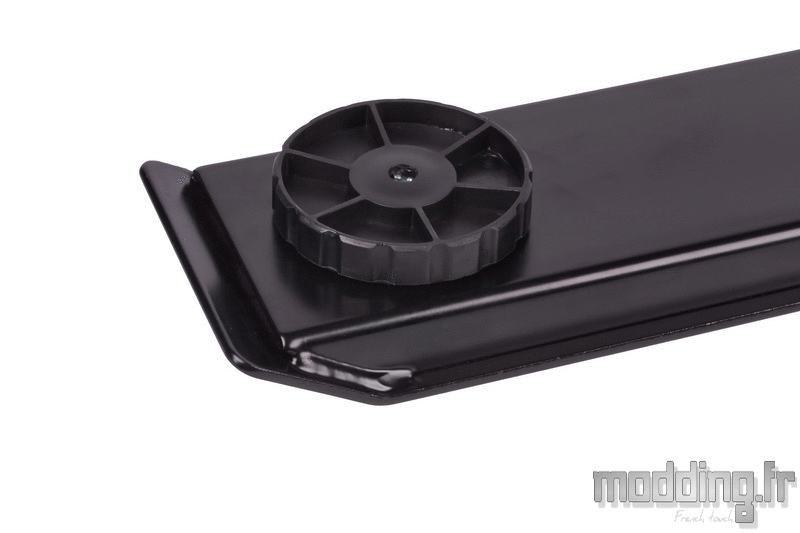

Deux pièces en plastique assurent la liaison avec le sol.
De forme ronde, elles sont montées sur une vis qui permet d’ajuster la stabilité des pieds du Desk D16E sur le sol.
On note que Nitro Concepts ne semble pas trouver utile d’ajouter un patin de quelle nature que ce soit (feutrine, caoutchouc, …) afin d’optimiser le contact avec le sol.
On se gardera de faire glisser le bureau sur un parquet flottant, lors de son installation dans la pièce.
Ce socle est constitué de deux pièces en acier soudées entre elles afin d’obtenir une bonne épaisseur (20 mm) tout en renforçant la rigidité structurelle.

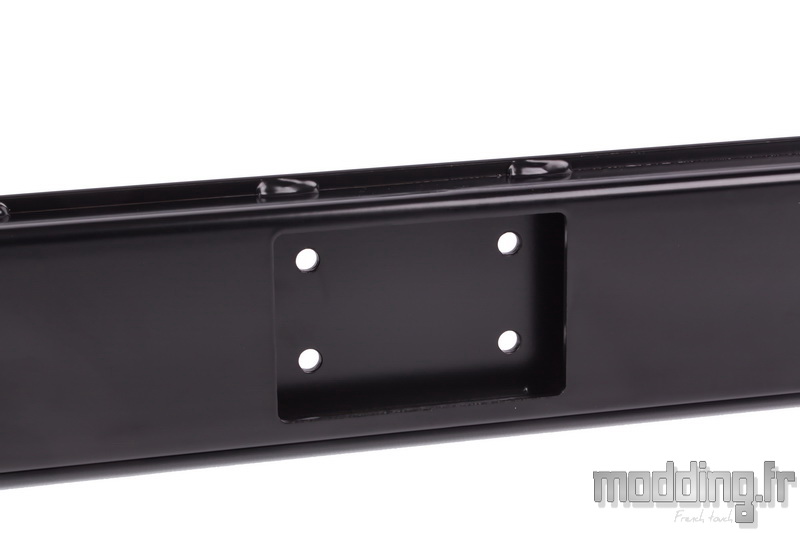

Au centre, 4 orifices sont dédiés à la fixation du socle sur la colonne du Desk D16E.

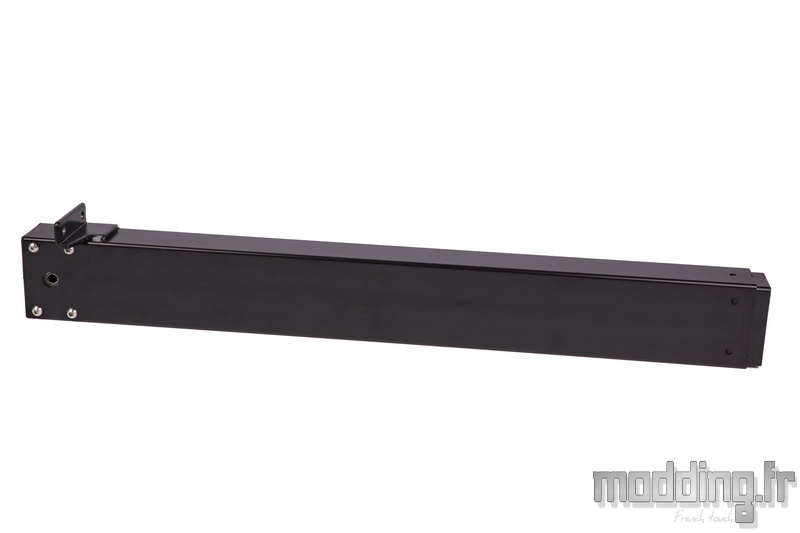

Deux socles, deux colonnes…
La première présente une section rectangulaire de 80 mm sur 50 mm.
Son extrémité supérieure est obturée par une pièce en plastique (voire deux) sur laquelle sont gravées les lettres “L”.
A priori, il s’agit de la colonne qui devrait se placer à gauche du bureau…
Mais nous verrons que Nitro Concepts ne semble pas finalement être de cet avis.

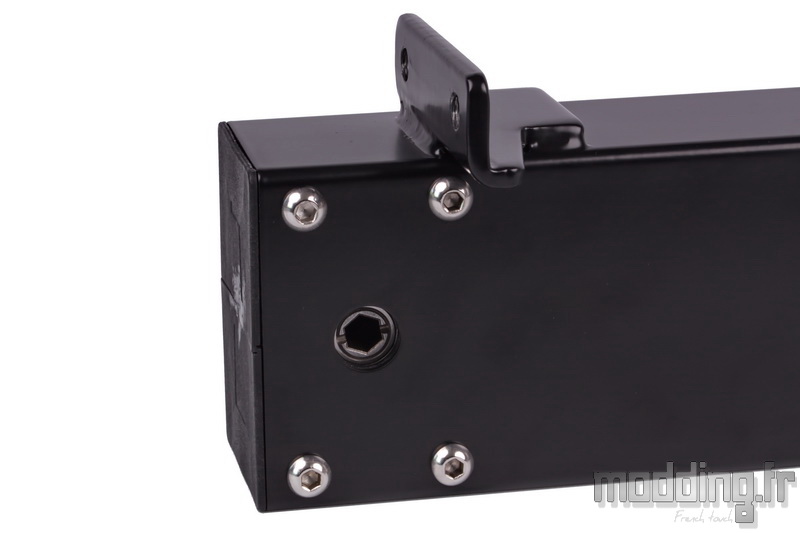

4 vis chromées à tête ronde dotées d’une empreinte à 6 pans assurent la fixation du système d’extension de la colonne.
C’est la partie “esclave” du réglage en hauteur du plateau et nous avons un orifice de forme hexagonale dans lequel va s’insérer la tige de transmission.
Une pièce en acier est soudée sur le bord postérieur de la colonne. Pliée à 90° et d’une épaisseur de 5 mm, elle vient prendre en charge l’une des extrémités de la poutre de support.

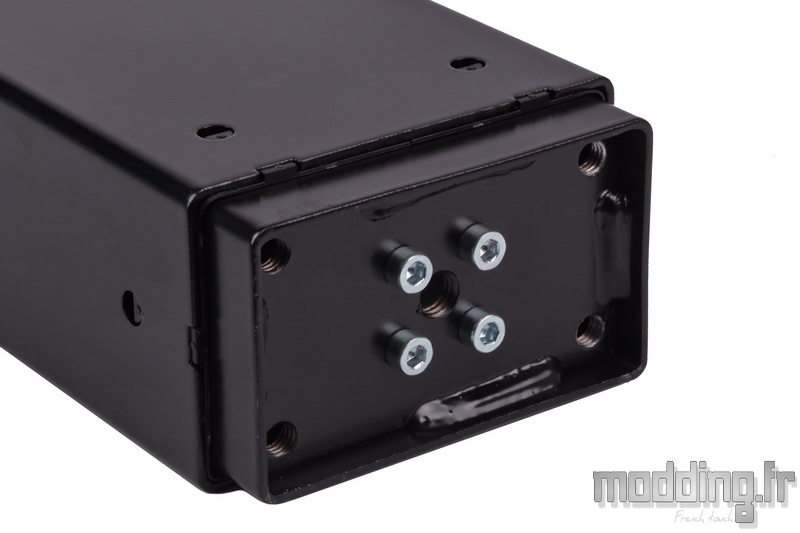

La base de la colonne comporte les 4 points de fixation taraudés qui assurent l’assemblage avec le socle.
Cette base fait partie de la section interne (75 mm sur 45 mm) de la colonne sur laquelle coulisse la section externe afin d’assurer l’extension de ladite colonne.
L’amplitude totale est de 500 mm.
On remarque la présence d’un joint en plastique qui optimise le coulissement entre les deux sections.

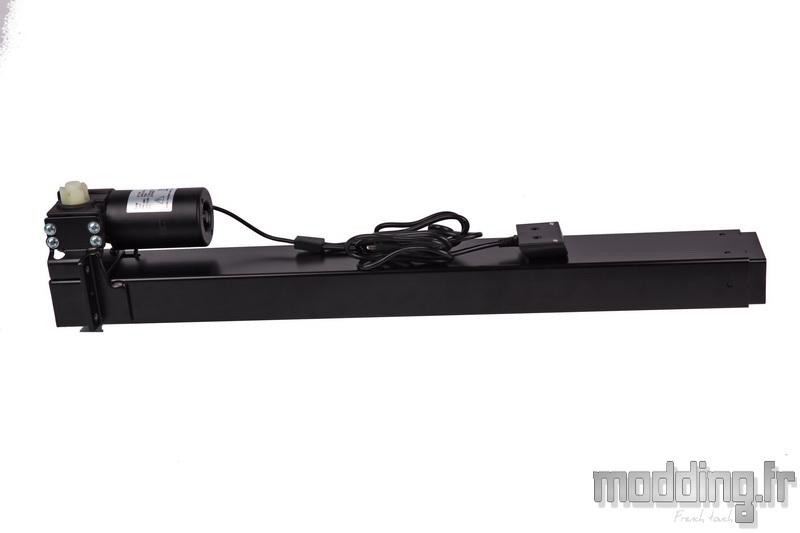

La seconde colonne est identique à la première si ce n’est qu’elle embarque à son bord le moteur électrique du Desk D16E.

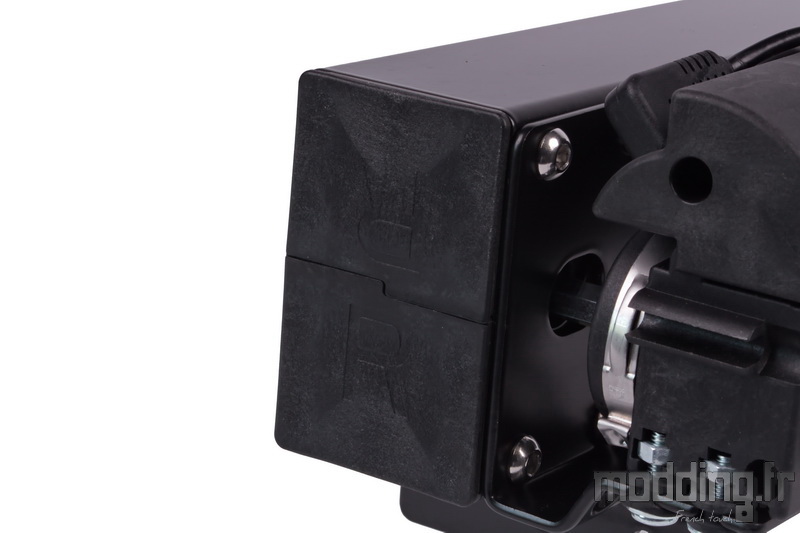

A son extrémité supérieure, on retrouve le cache en plastique marqué cette fois-ci des lettres “R”.
Les vis chromées fixant le système d’extension de la colonne maintiennent aussi la plaque de support du moteur qui prend donc place sur la face interne de ladite colonne.

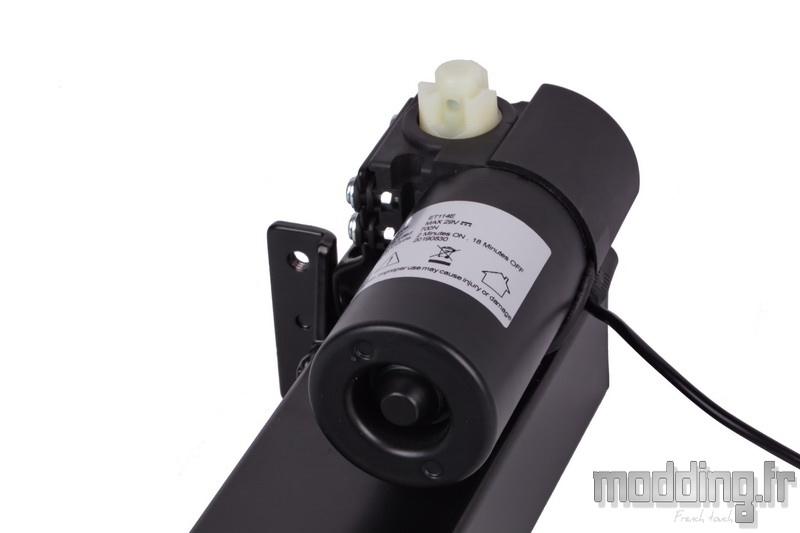

Le carénage en acier du moteur est de forme cylindrique de 60 mm de diamètre et 95 mm de hauteur.

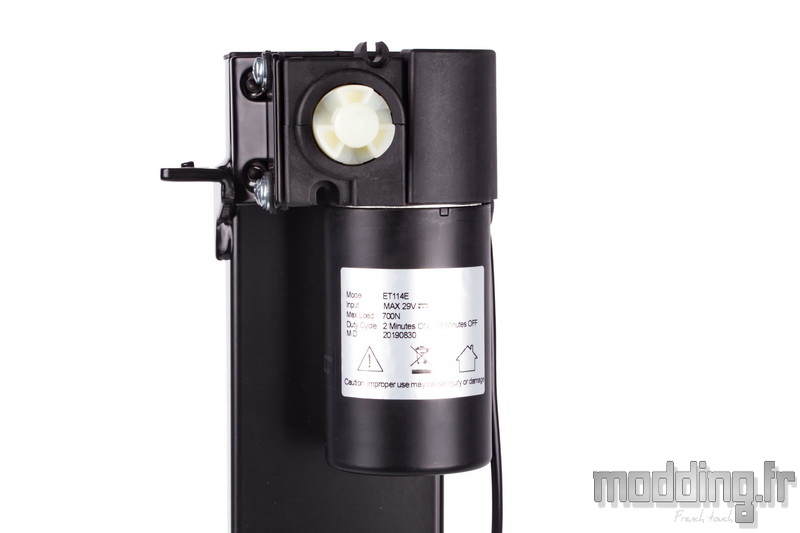

Une étiquette nous renseigne sur les caractéristiques de ce moteur, notamment sa charge maximale de 700 N qui correspond à environ 70 kg.
Elle nous renseigne aussi sur la durée d’utilisation maximale du moteur en continu (2 minutes) après une pause de 18 minutes.

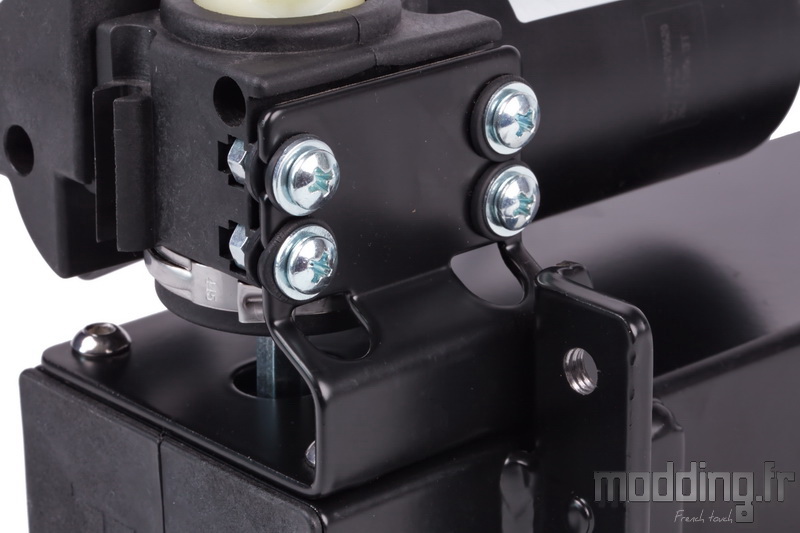

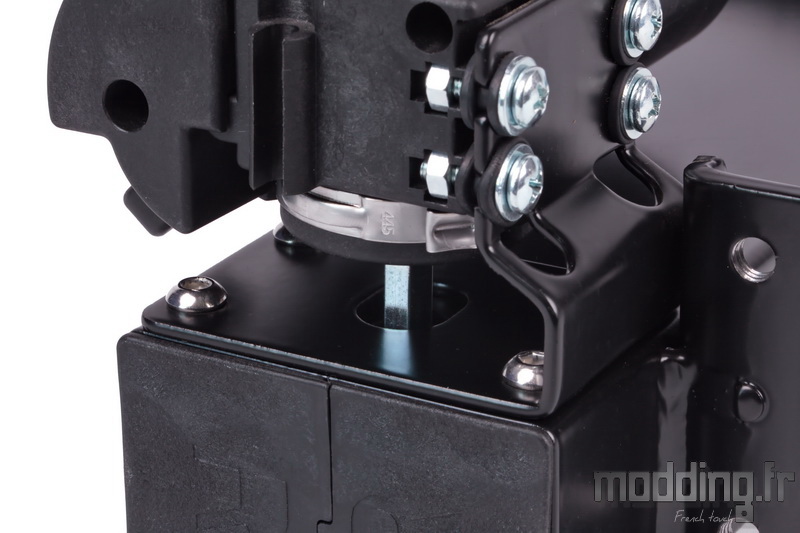

Le moteur est fixé par 4 vis et boulons sur son support dédié.
Une courte tige hexagonale part du moteur et s’insère dans la colonne pour entrainer le système d’extension de cette dernière.

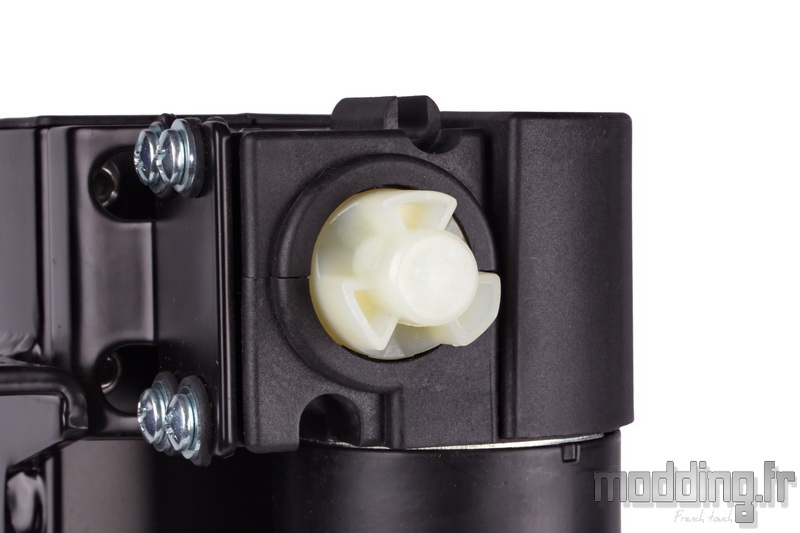

L’autre sortie est dotée d’une pièce en plastique sur laquelle va se connecter l’une des extrémités de la tige de transmission.

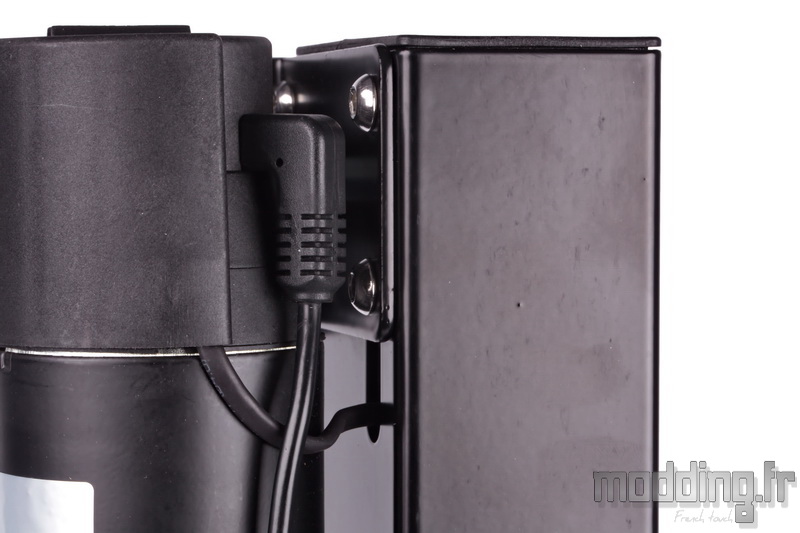

Un manchon coudé protège l’émergence du câble d’alimentation du moteur.

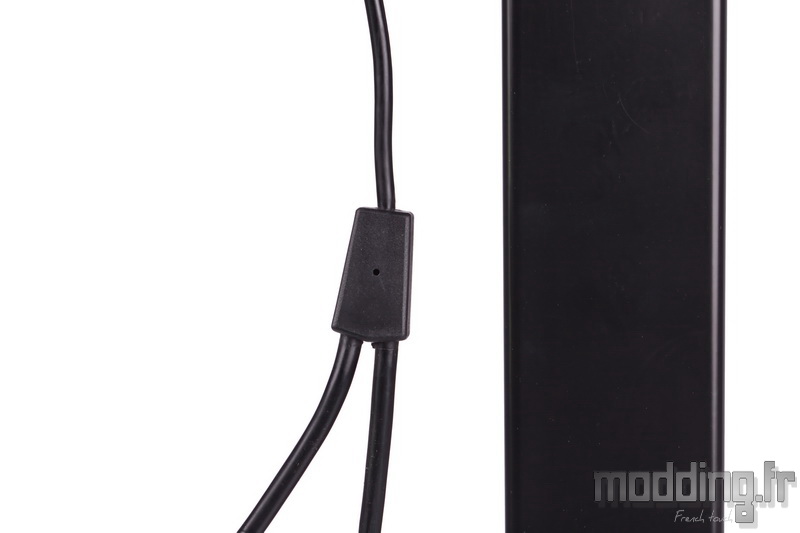

Après 210 mm, le câble primaire se scinde en deux câbles.
Un premier parcourt 500 mm supplémentaires pour aboutir sur une prise propriétaire qui va se connecter sur le bloc d’alimentation du Desk D16E.

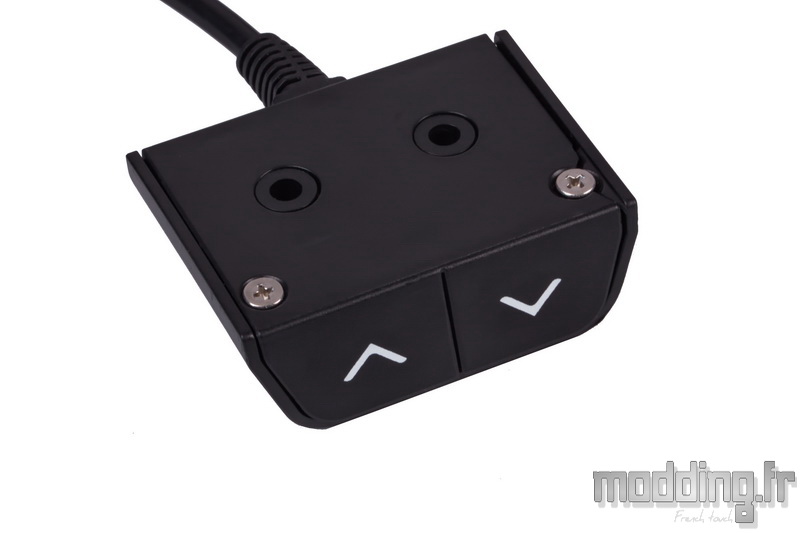

Le second câble est nettement plus long avec 1500 mm et finit sa course sur le petit boitier de commande du réglage en hauteur du plateau du Desk D16E.
Il dispose de deux boutons afin de contrôler soit la montée du plateau soit sa descente.
On note l’absence de boutons permettant de mémoriser des positions dudit plateau.

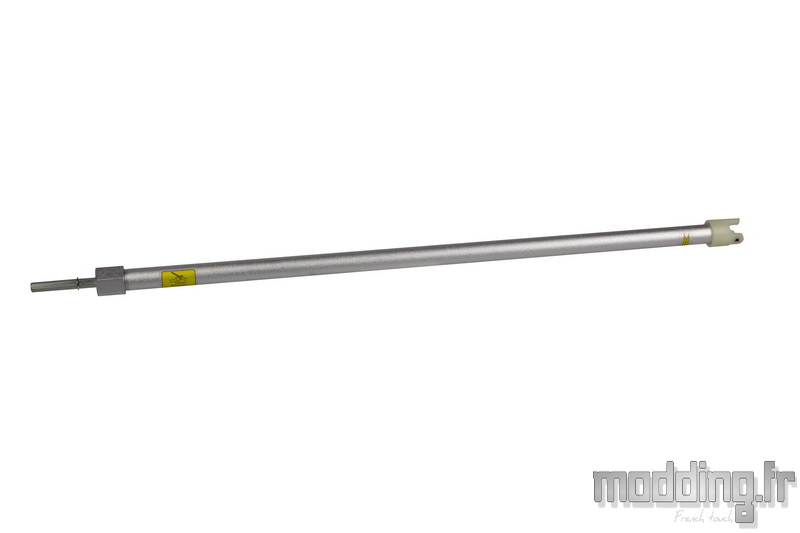

Cette longue barre gris argent n’est autre que la tige de transmission qui permet de connecter le système d’extension de la colonne “L” au moteur électrique.

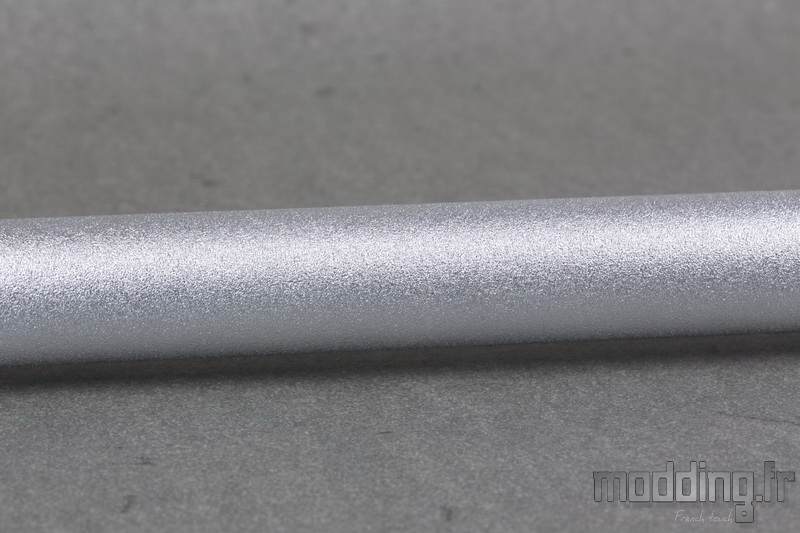

Le corps en aluminium est doté d’une anodisation revêtant un aspect sablé.
Il mesure 600 mm de long pour un diamètre de 20 mm.

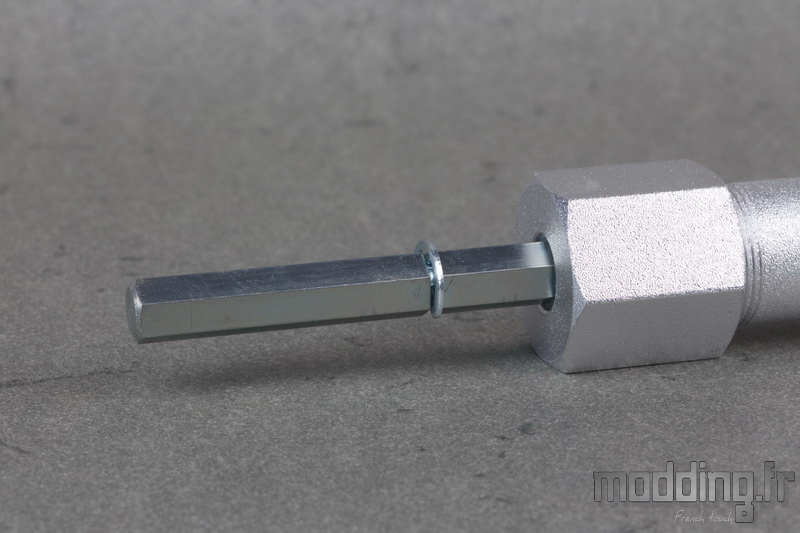

A l’une des extrémités, nous avons la tige en acier de forme hexagonale qui viendra s’insérer au fond de son logement situé dans la colonne “L”.

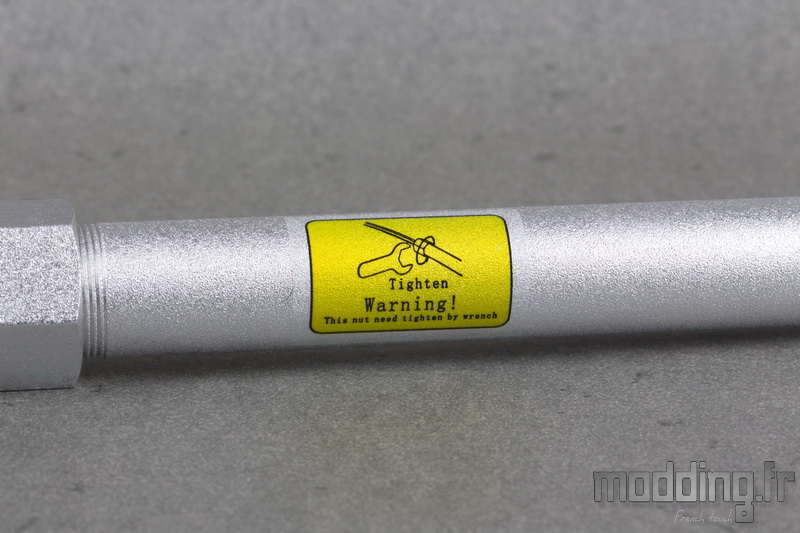

On note la présence d’un écrou en bout du cylindre.
Une fois l’écrou desserré, cela permet d’allonger la tige de transmission pour respecter l’écart établi entre les deux colonnes lors du montage du Desk D16E.

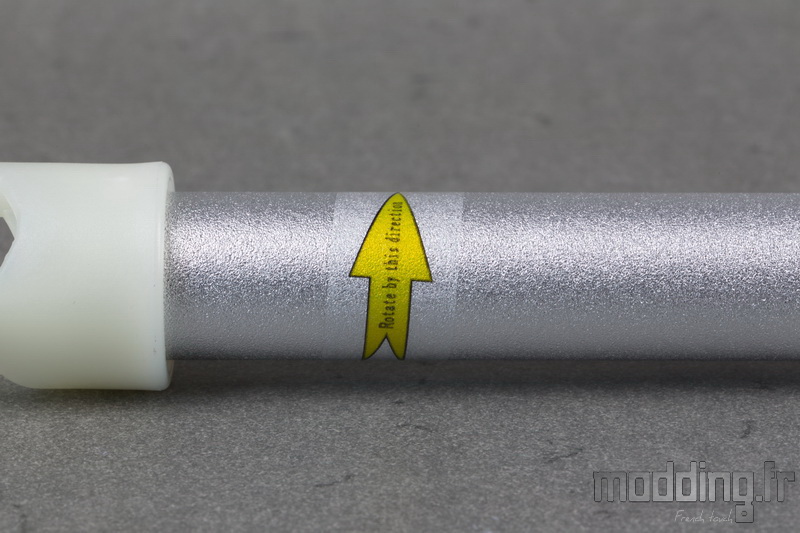

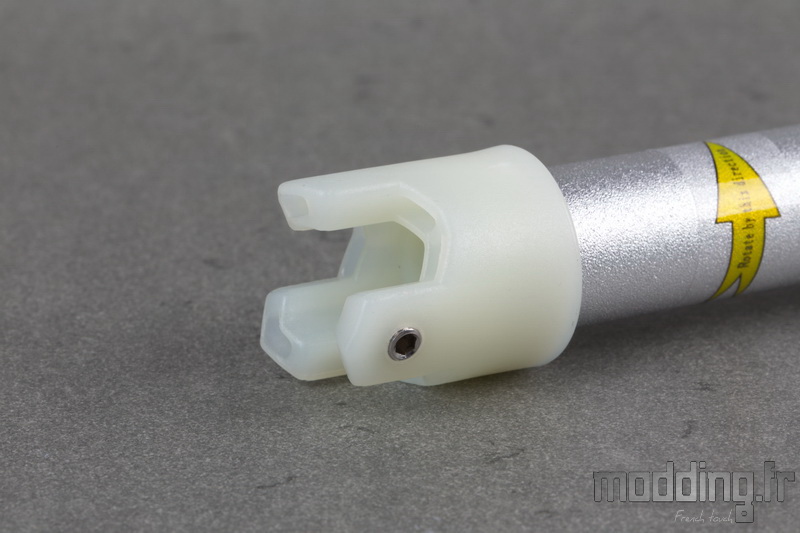

A l’autre extrémité du tube, nous avons une pièce en plastique qui dispose de l’empreinte en négatif de la pièce présente en sortie du moteur électrique.
On remarque la présence d’une vis btr sans tête qui sécurise l’assemblage de cet engrenage.

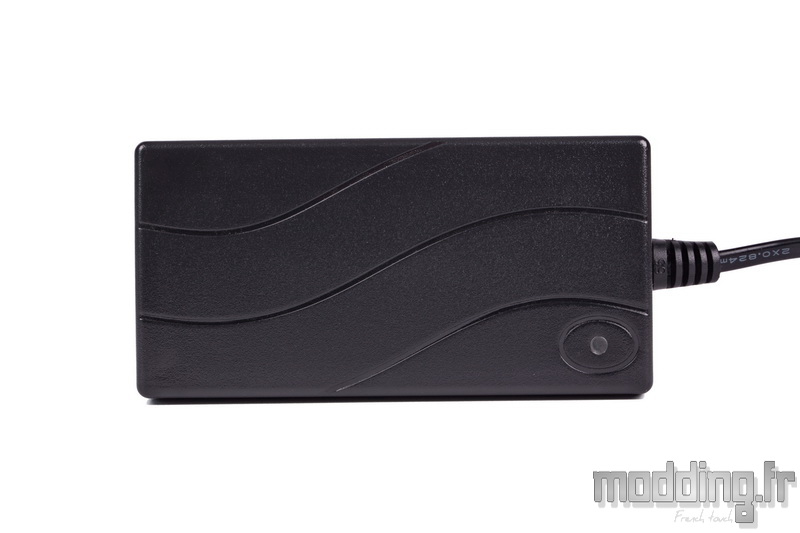

Nous finissons le tour des éléments du Desk D16E avec le bloc d’alimentation externe du moteur.
Le carénage en plastique mesure 115 mm de long sur 57 mm de large pour une épaisseur de 35 mm.
Une LED affiche une couleur verte afin d’attester du bon fonctionnement de l’alimentation lorsqu’elle est branchée sur le secteur.

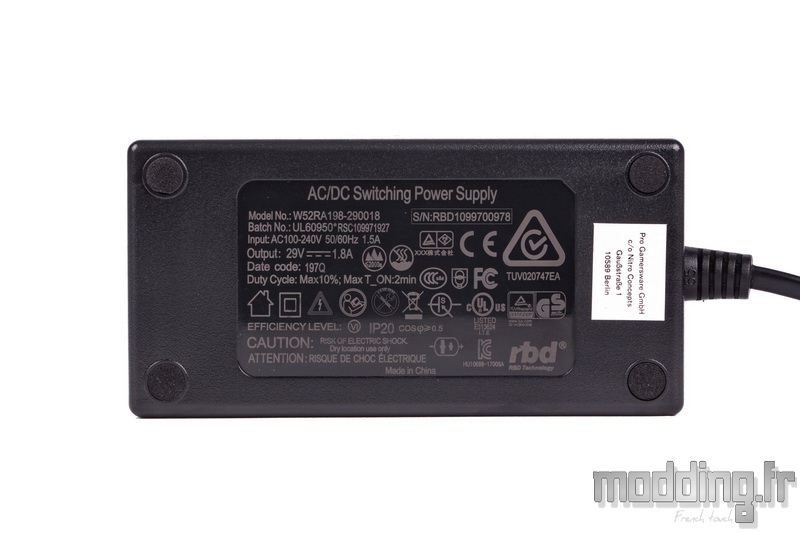

Au dos du bloc, nous avons une étiquette nous renseignant sur les caractéristiques électriques de cette alimentation : 29 V / 1.8 A en sortie.

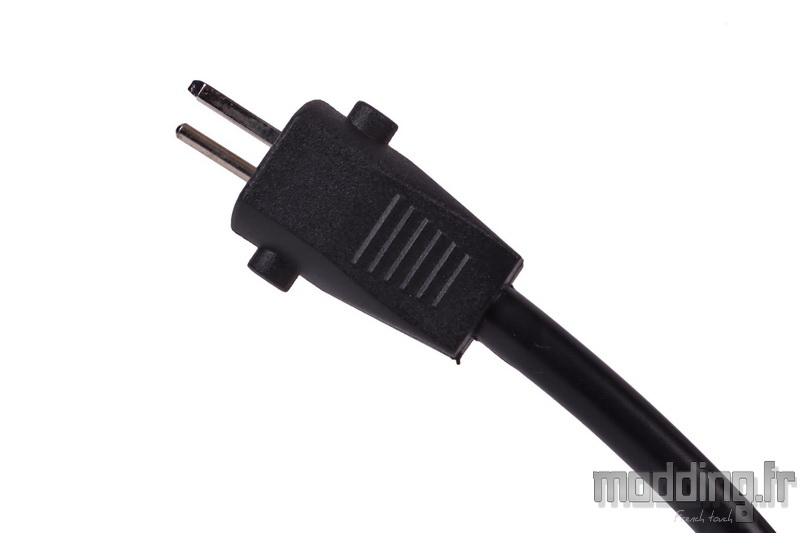

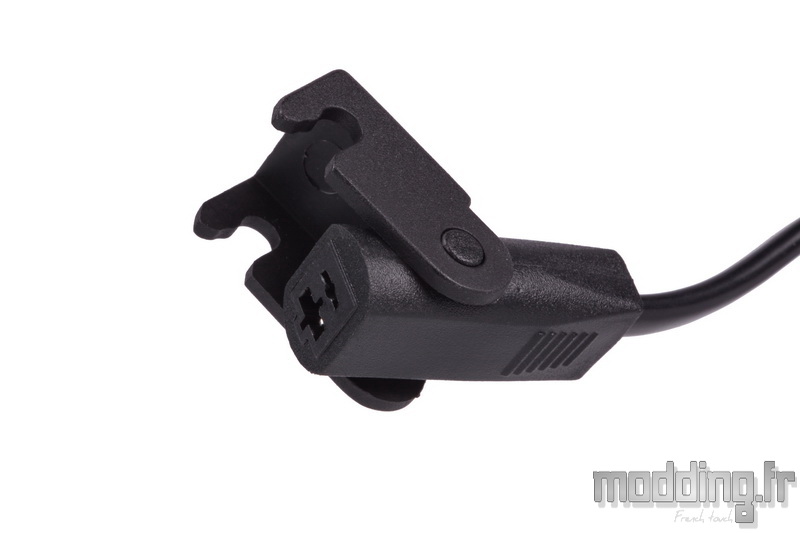

Le bloc est doté d’un câble de 120 mm qui aboutit à une prise propriétaire femelle sur laquelle nous connectons son homologue mâle issu du moteur électrique du Desk D16E.
La prise est dotée d’un crochet en plastique afin de sécuriser la connexion entre les deux fiches.

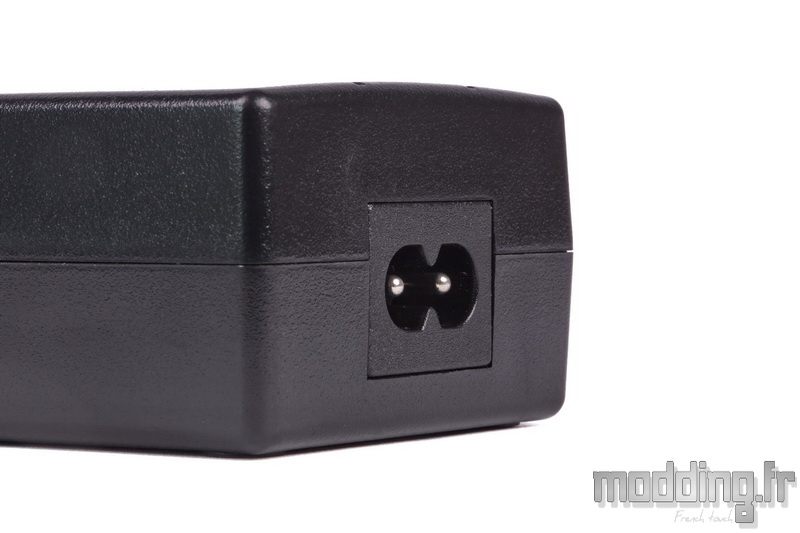

L’autre extrémité du bloc dispose d’une simple prise bipolaire sur laquelle nous branchons…

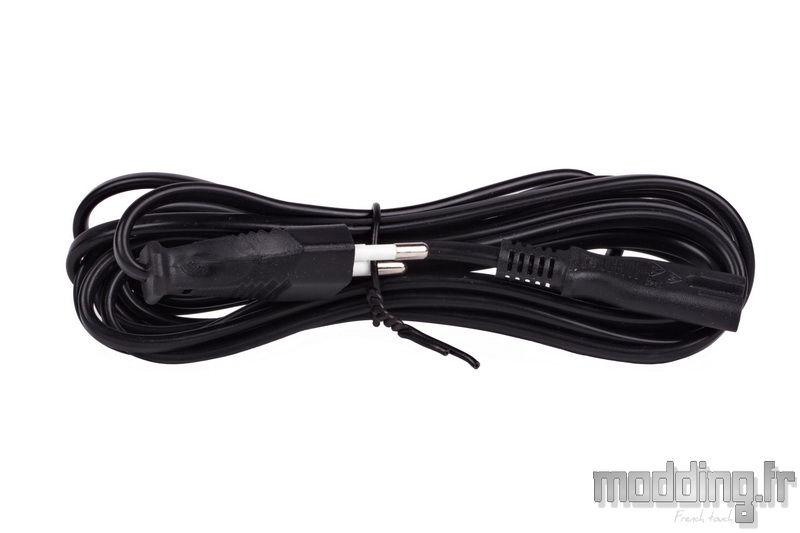

… Le cordon secteur mesurant 310 cm.
