Le montage :
La config de test est basée sur un processeur Intel, Socket 1155.

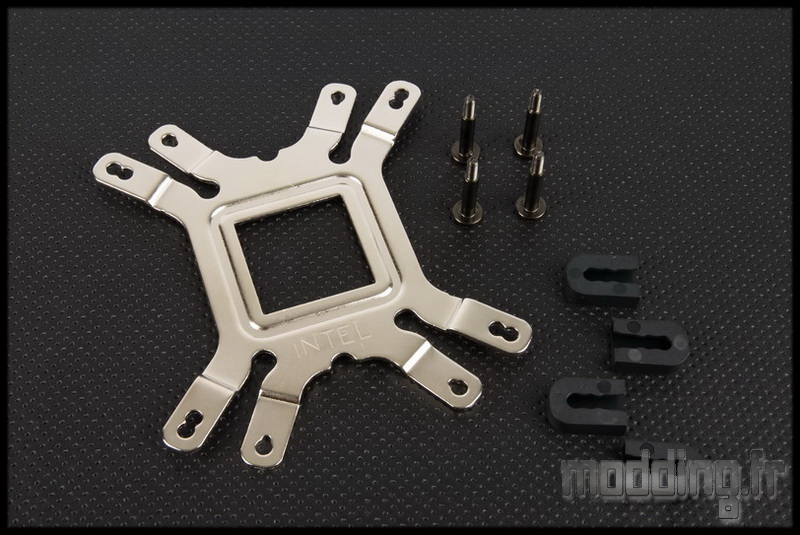

Nous commençons par la backplate face Intel sur le dessus.

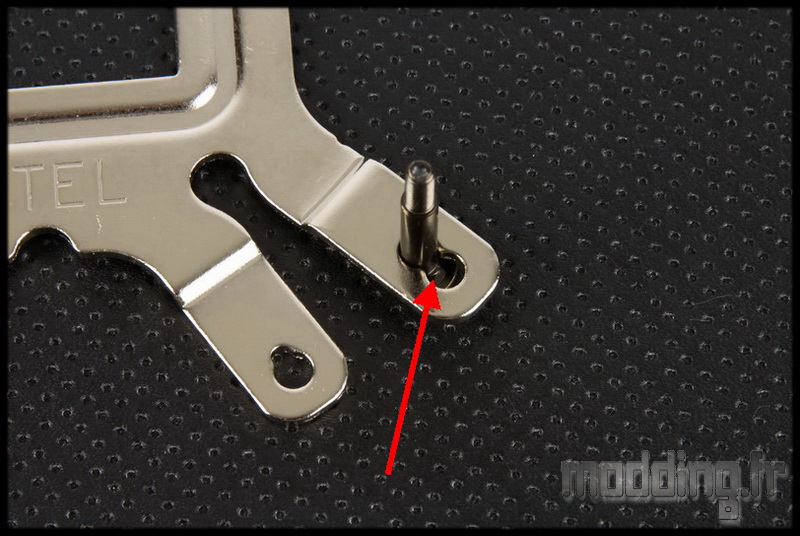

Les vis de fixations sont dotées d’un ergot à leur base permettant d’éviter qu’elles ne tournent lors du serrage.
Les pattes de la backplate sont munies de deux trous, le plus extérieur est pour le Socket 1366, l’autre est pour le Socket 115x.
A noter que le kit n’est pas compatible avec le Socket 775.

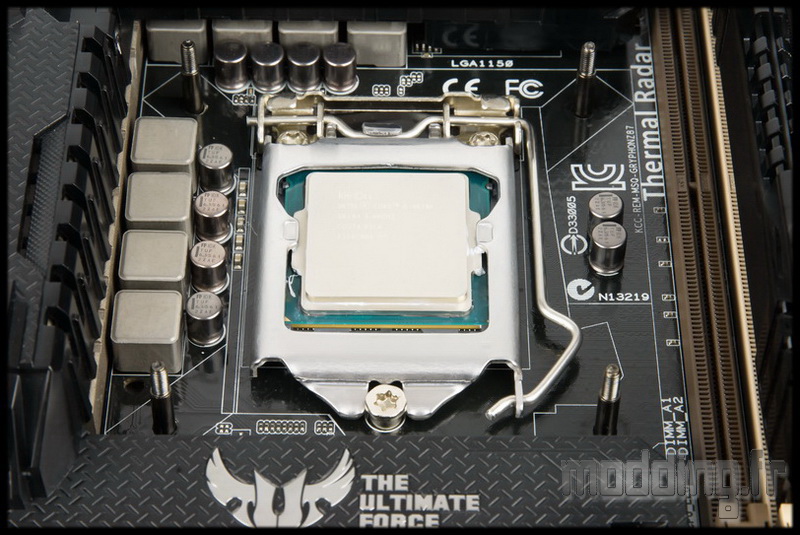

Un i5 4670k est sur Socket 1150, nous plaçons les vis dans le trou le plus interne.
Nous tournons la vis afin d’avoir son ergot face au second trou.
Nous mettons en place les caches plastiques qui viennent chapeauter les vis. Ainsi cela évite qu’elles ne sortent de la backplate et ils font aussi fonction de rondelle plastique.
La backplate est prête!
On passe sur le waterblock/pompe.

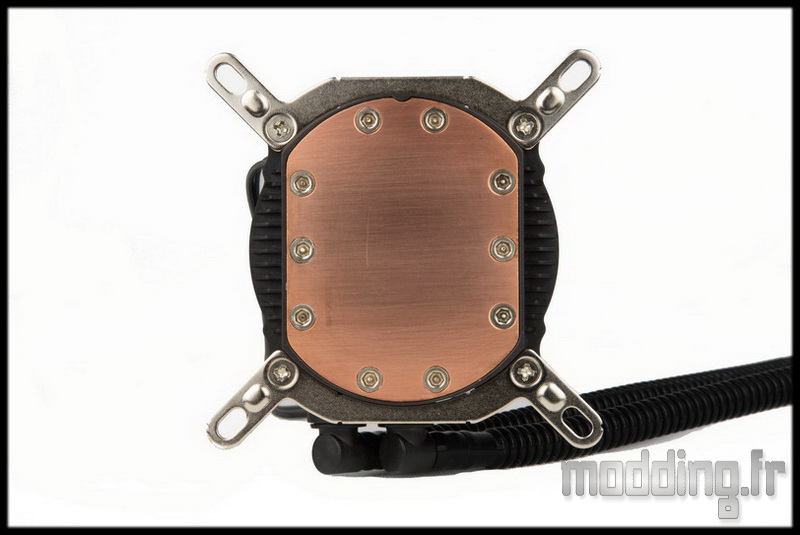

On prend les pattes de fixation pour Socket Intel que l’on place ainsi. Le trou fraisé vers la base cuivrée.

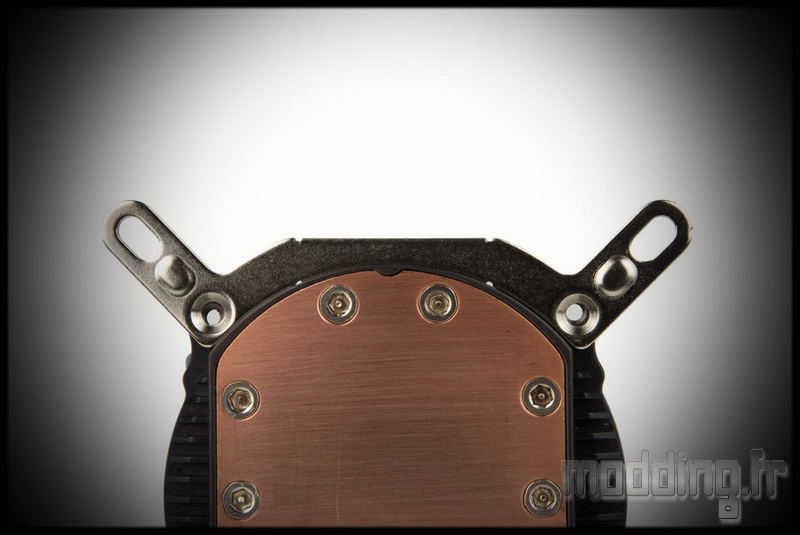

On met en place les deux petites vis M3 pour fixer la patte.
On réitère l’opération pour la seconde patte de fixation.

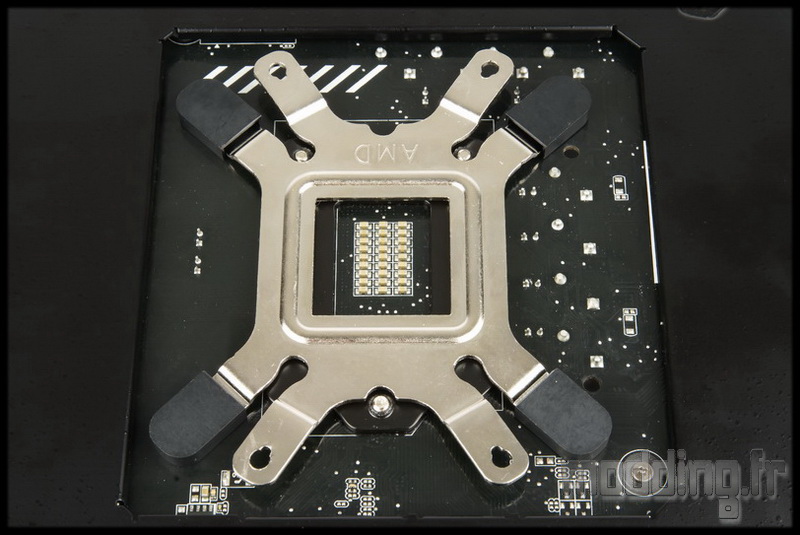

Nous positionnons la backplate au dos de la carte mère.
Les vis ressortent à l’avant…
…Aux 4 coins du Socket.
Si on a enlevé la pâte thermique présente sur le Maelstrom 120, ne pas oublier d’en mettre sur le processeur : un grain de riz.
Pas d’entretoises à mettre en place!
On met directement le couple pompe/waterblock.

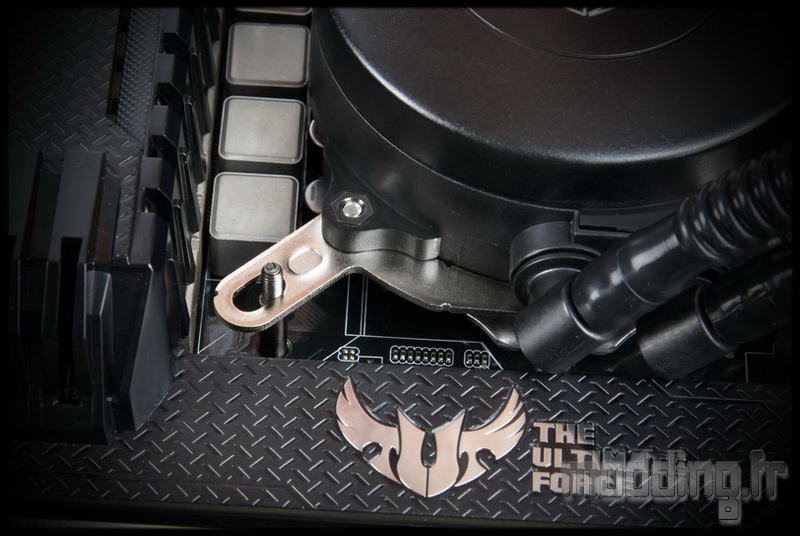

On positionne les trous des pattes de fixation face aux vis de la backplate.
Tout en maintenant une pression sur la pompe pour éviter que celle-ci ne se soulève et gâche la pâte thermique par l’introduction de bulles d’air… (on reprend son souffle), On met en place les vis à mains.
On visse ces dernières avec un serrage en croix pour une fixation parallèle au processeur.
On peut finir de serrer au tournevis… pas d’entretoise ni de ressort! ce sont les pattes de fixation qui font office de tension. La force de serrage sera limitée par la conception des vis à main!
Ces vis sont trouées en leur centre. De ce fait, lorsque l’on finit de serrer avec le tournevis, celui-ci sera repoussé par le bout de la vis de fixation de la backplate.
Il ne reste plus qu’à brancher la prise 4-pins du ventilateur et la prise 3-pins de la pompe sur la carte mère.
Le logo Gamer Storm est alors rétroéclairé d’une douce lumière blanche avec un effet “respirant”.
Le montage est assurément simplifié au maximum.
De plus nous n’avons pas de logiciel à installer… donc une seule couleur pour le rétroéclairage du logo, pas de contrôle de la pompe, le ventilateur PWM pourra être géré par le logiciel de la carte mère ou autre.
