Le montage : Socket 115x

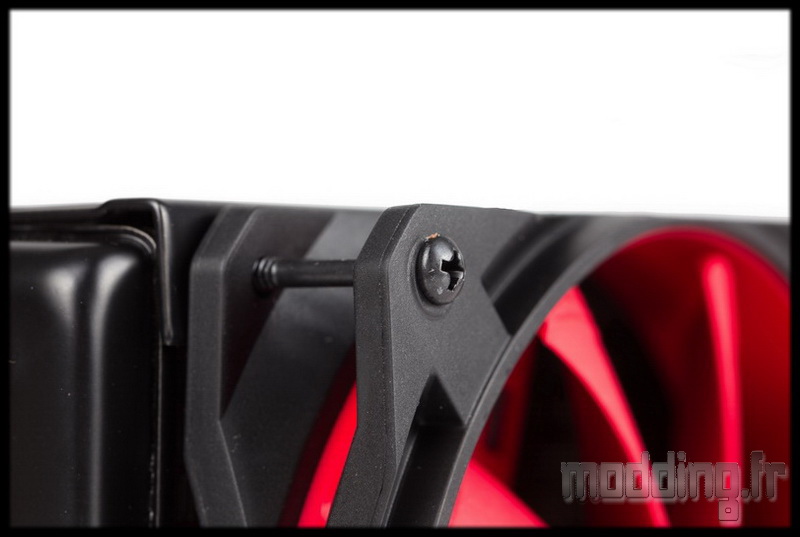

Dans un premier temps, on installe les ventilateurs sur le radiateur en utilisant les vis adéquates présentes dans le bundle.
Du part la texture du cadre, il n’est pas nécessaire de serrer fortement les vis.

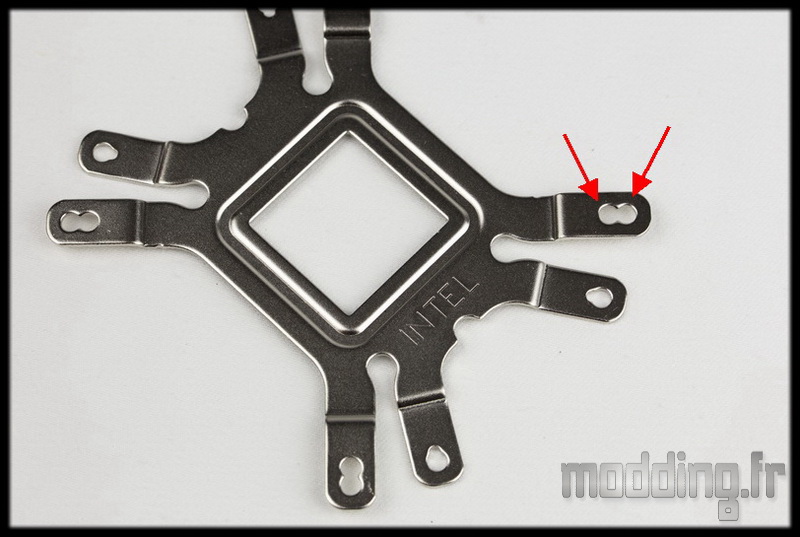

On passe sur la backplate avec la face Intel pour s’intéresser aux pattes avec les deux trous contiguës.
Le trou le plus externe concerne le Socket 1366, le plus interne concerne le Socket 115x.
Nous glissons la vis à travers le trou le plus interne.

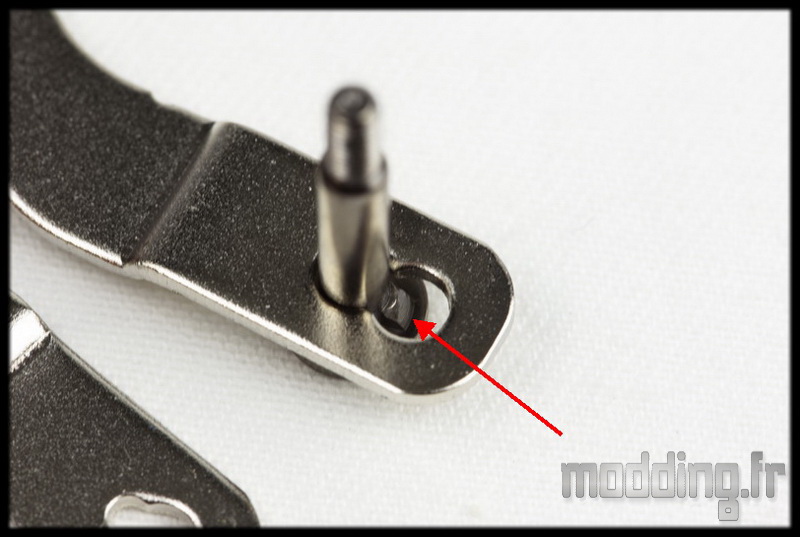

Chacune de ses vis comporte un petit ergot à sa base, Nous positionnons la vis de façon à orienter cet ergot vers la communication des deux trous.
Cela permet d’éviter qu’elle ne tourne dans le vide lors du serrage du bloc pompe/waterblock.

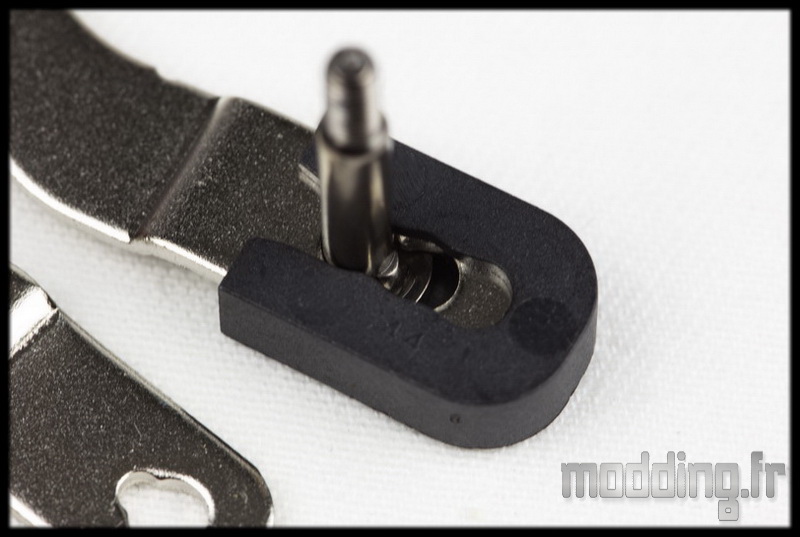

Une fois la vis bien en place, on glisse le capuchon plastique qui recouvre la tête de la vis, la bloquant ainsi au sein de la backplate.

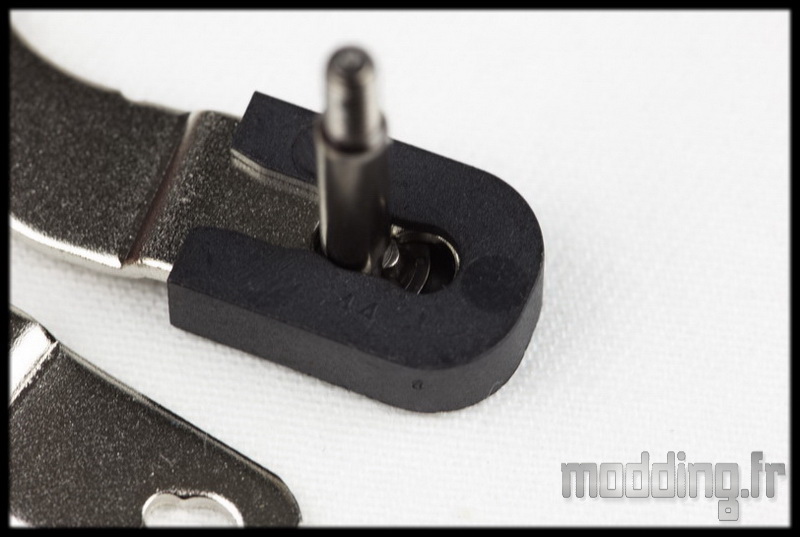

Le capuchon doit être bien enfoncé sur la patte de la backplate.

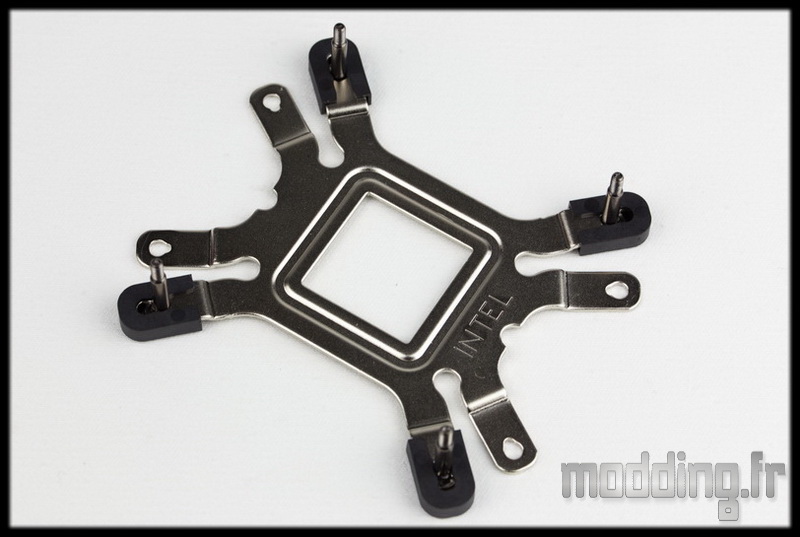

On répète l’opération pour chacune des 4 vis.

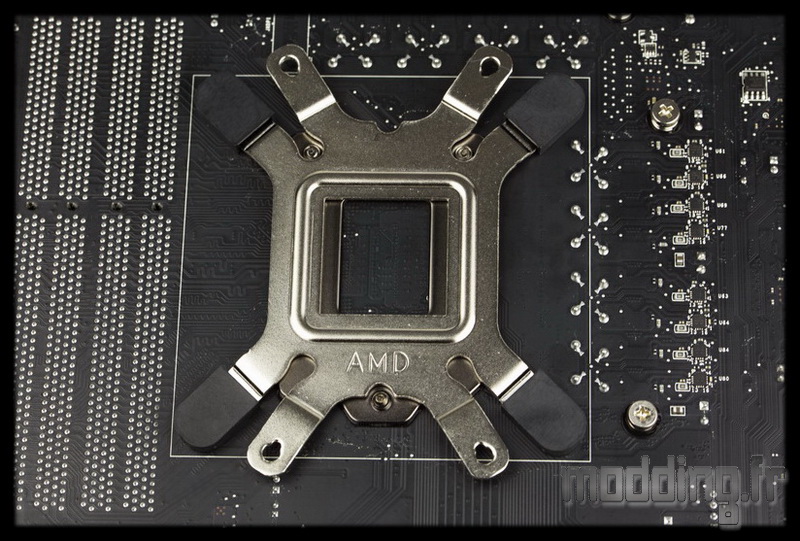

La backplate est alors prête à prendre place au dos de la carte mère.
Des encoches permettent de laisser passer les vis du Socket.
On passe sur le bloc pompe/waterblock pour installer les pattes de fixations.
On prend les pattes dédiées au Socket Intel.

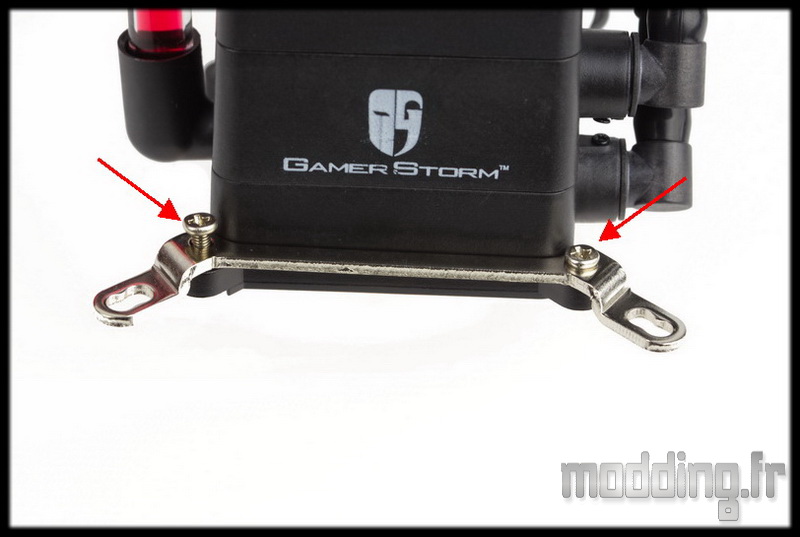

On les place sur la partie supérieure de la base comme sur la photo.
On assure leur fixation avec les petites vis chromées.

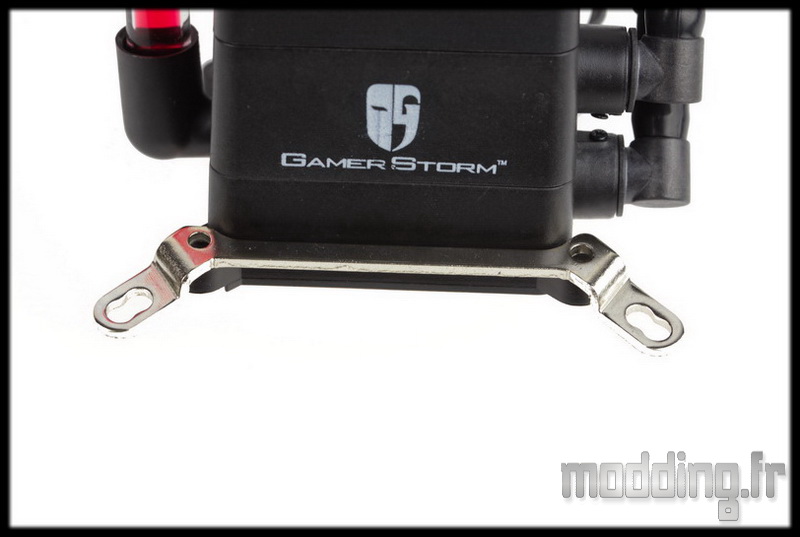

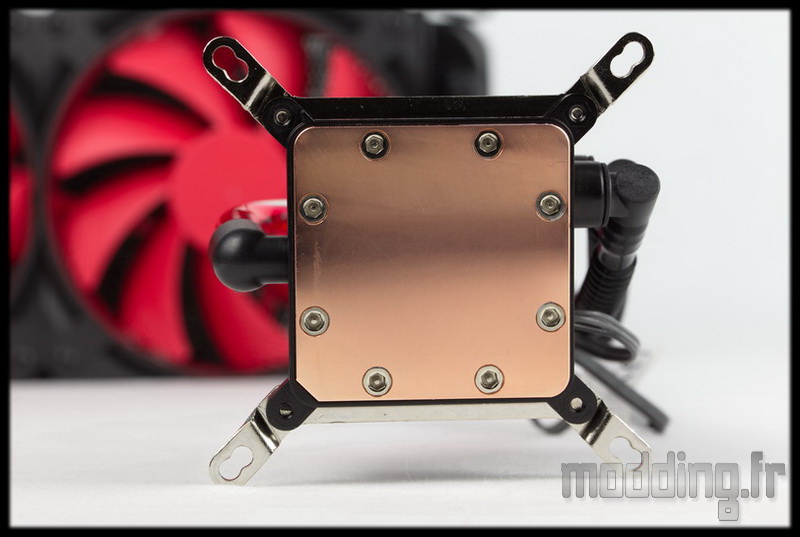

Les pattes de fixation sont en place.

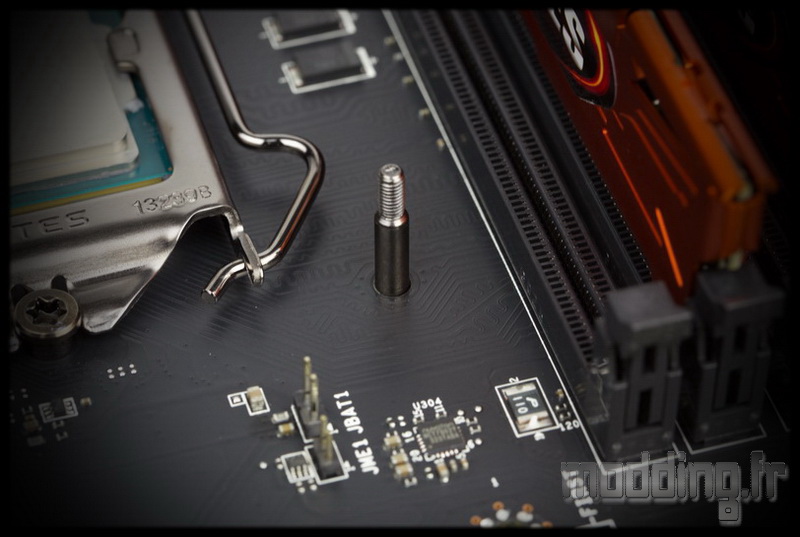

Nous revenons sur la carte mère où les vis de la backplate sont passées au travers du PCB par les trous situés autour du Socket.

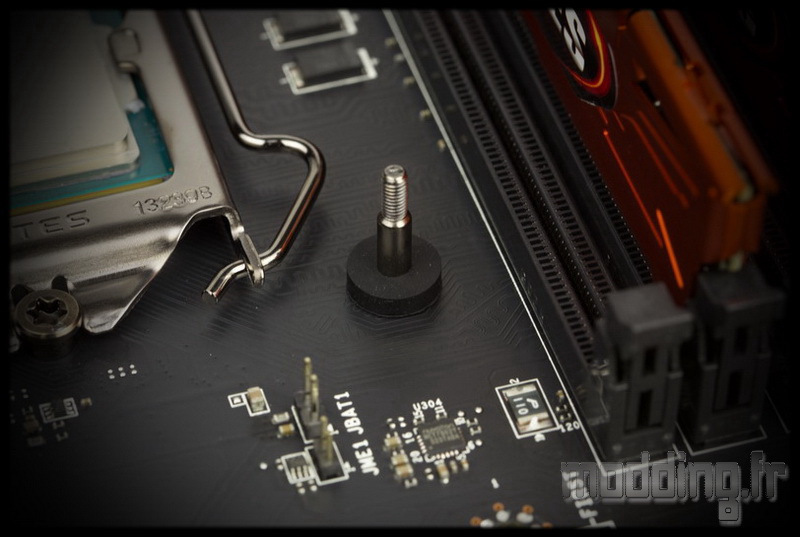

On glisse sur chacune d’elles, la rondelle en caoutchouc.

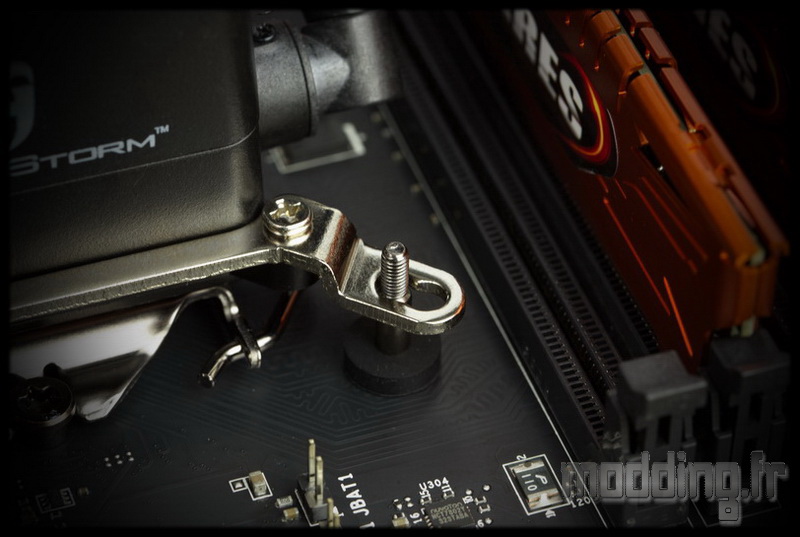

C’est au tour du bloc de prendre place sur le CPU avec ses pattes de fixation fraîchement installées.
Bien sûr, si la pâte thermique n’est plus en place sur la base cuivrée, on n’oublie pas d’en mettre sur le CPU. Nous vous laissons le choix de la technique…

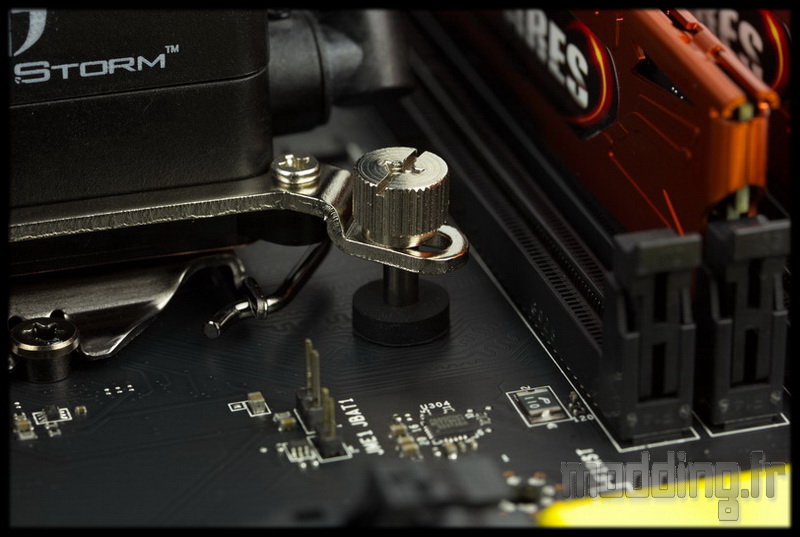

Tout en maintenant le bloc sur le CPU afin que des bulles d’air ne viennent pas investir la pâte thermique, nous mettons en place les boulons.
Nous les vissons en utilisant la méthode en croix, afin de garder la base bien parallèle au CPU.

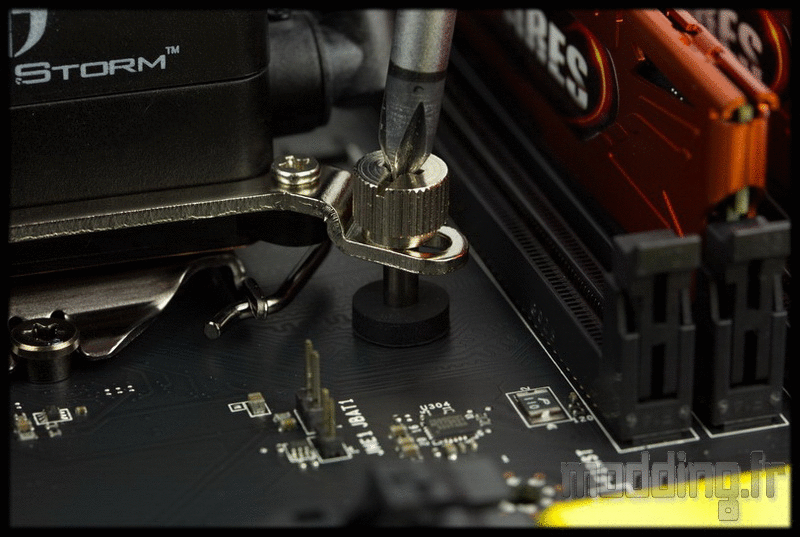

Nous pouvons visser tant que le tournevis ne décroche pas.
En effet, ces boulons ont la particularité d’avoir le fond de l’empreinte cruciforme qui communique avec le pas de vis.
Ainsi, une fois bien serré, la vis de la backplate traverse le boulon et éjecte la pointe du tournevis lors du serrage, ce dernier n’a plus de prise sur le boulon.

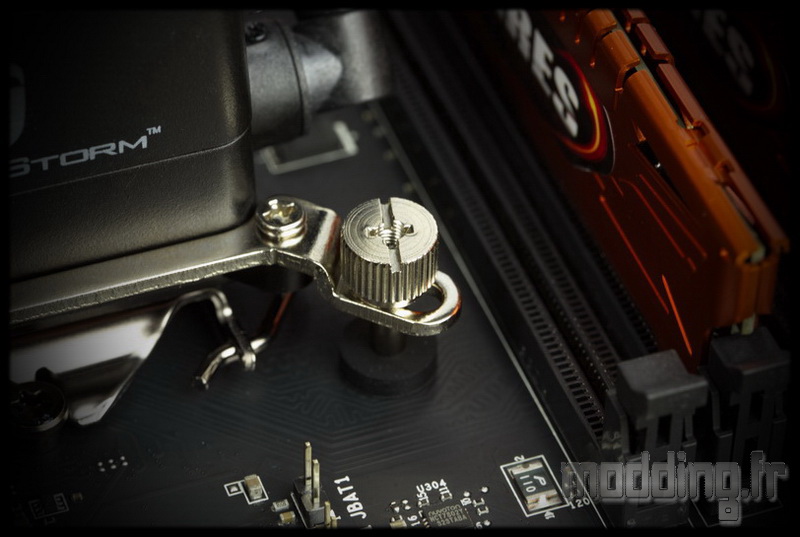

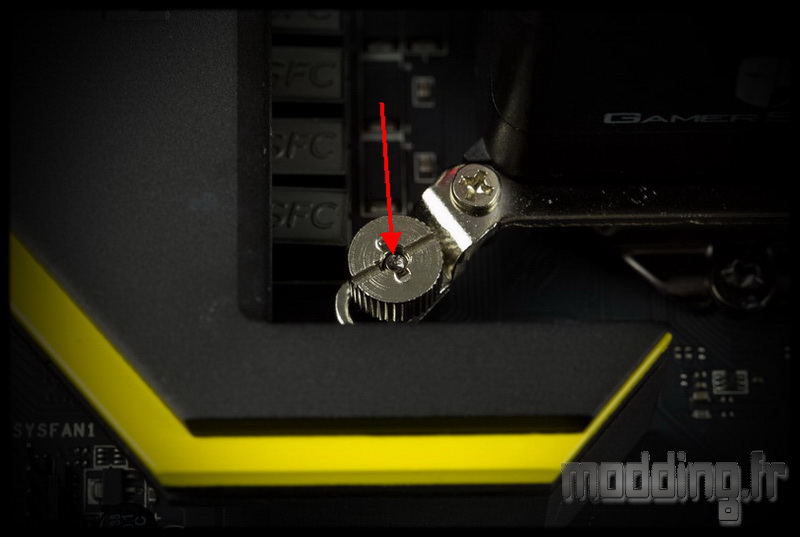

Nous apercevons le bout de la vis de la backplate au fond de l’empreinte cruciforme du boulon.

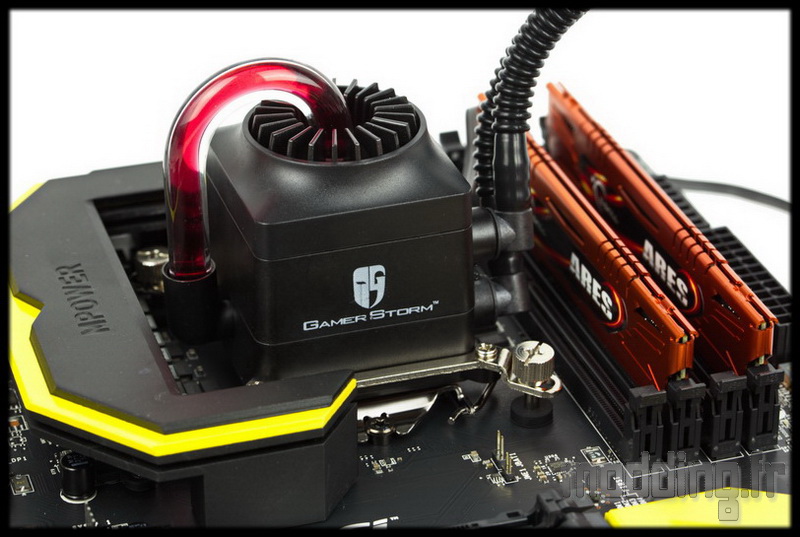

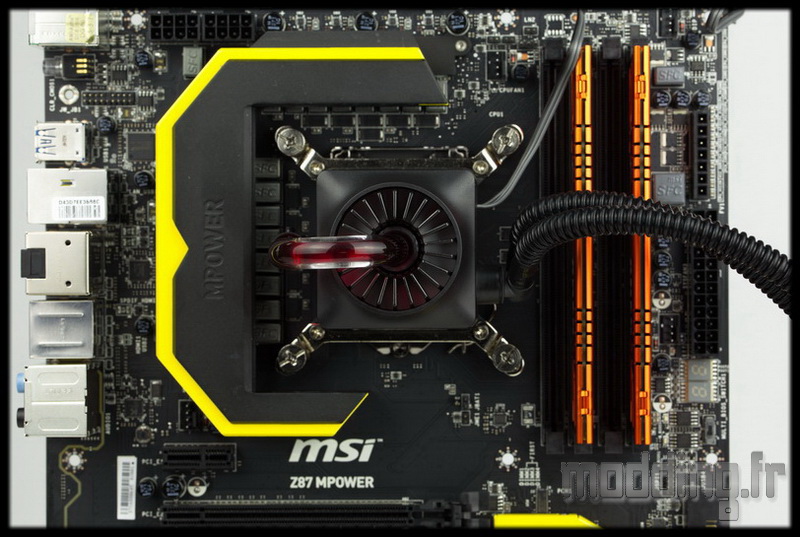

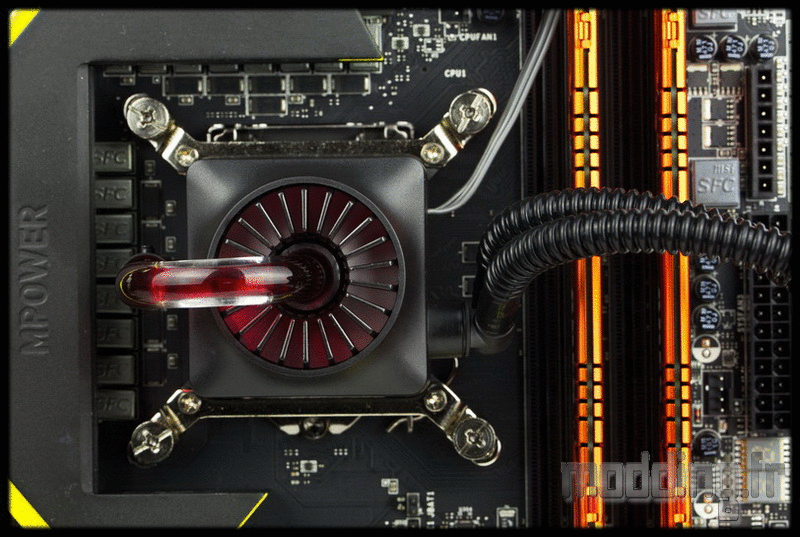

La pompe accompagnée du waterblock est en place sur la carte mère.
Il ne nous reste plus qu’à brancher le câble d’alimentation de la pompe sur la prise CPU Fan de la carte mère.

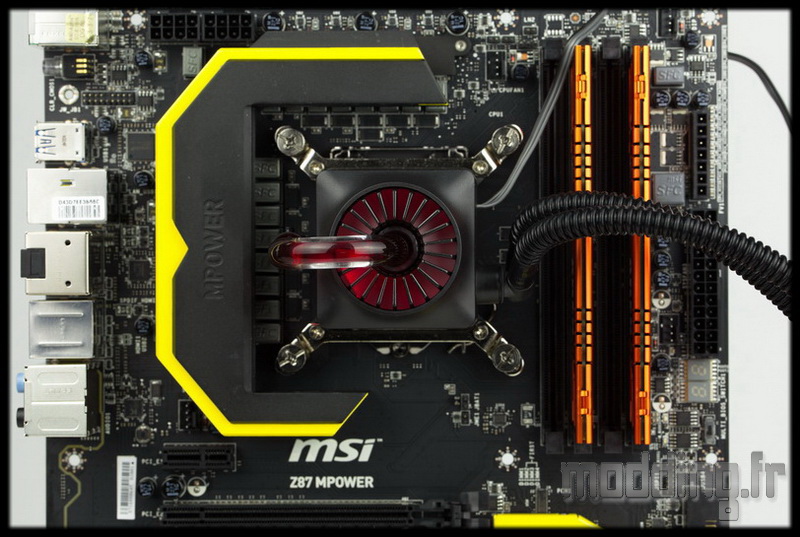

Lorsque l’on allume le pc, la pompe est alors alimentée et une lumière rouge baigne le fond de la partie supérieure du bloc.
L’éclairage est d’ailleurs “respirant” avec une variation de l’intensité lumineuse en continue.
Les tuyaux sont assez souples, les embouts sont rotatifs (avec une certaine limite dans l’angulation), tout cela facilite la mise en place du radiateur.

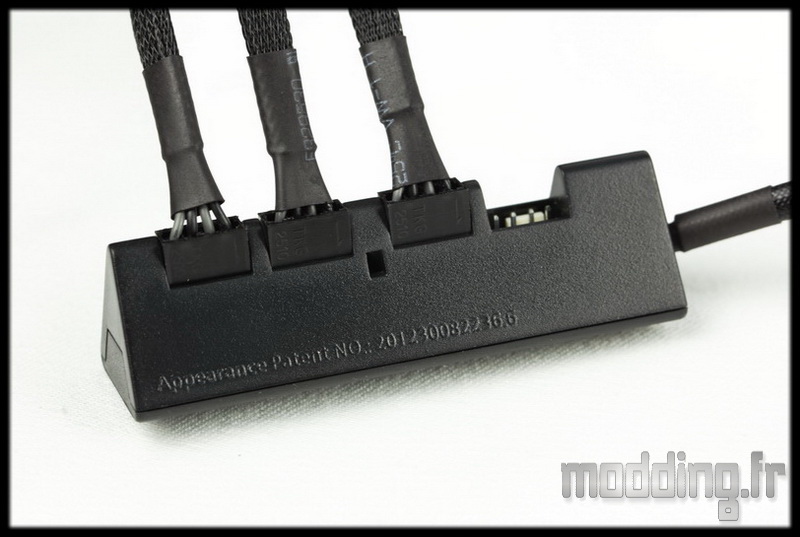

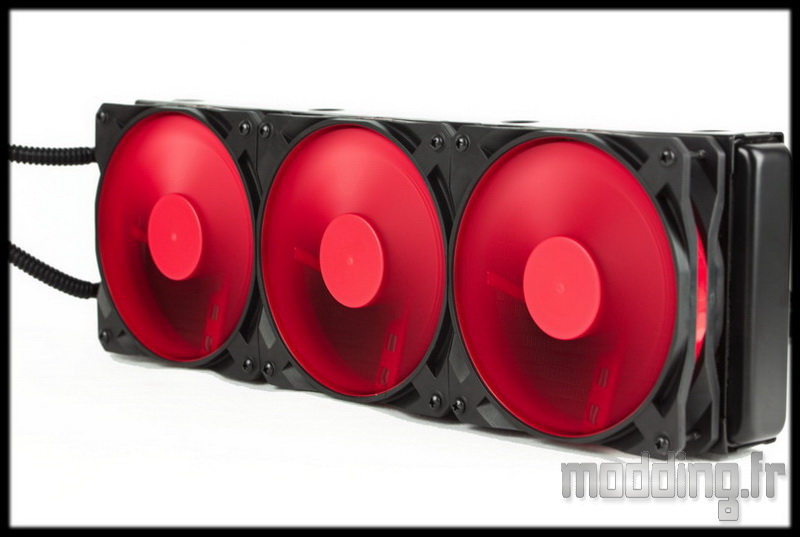

On branche les trois ventilateurs sur le hub 4-pins. Si on veut avoir le signal vitesse, un des ventilateurs doit occuper la prise blanche.
Avec le scotch double face, on positionne ce hub sur l’une des parois du boitier et nous branchons son câble sur l’une des prises Fan de la carte mère.
Pompe : check
Ventilateur : check
Test : Go!!!
