Captain 360 :

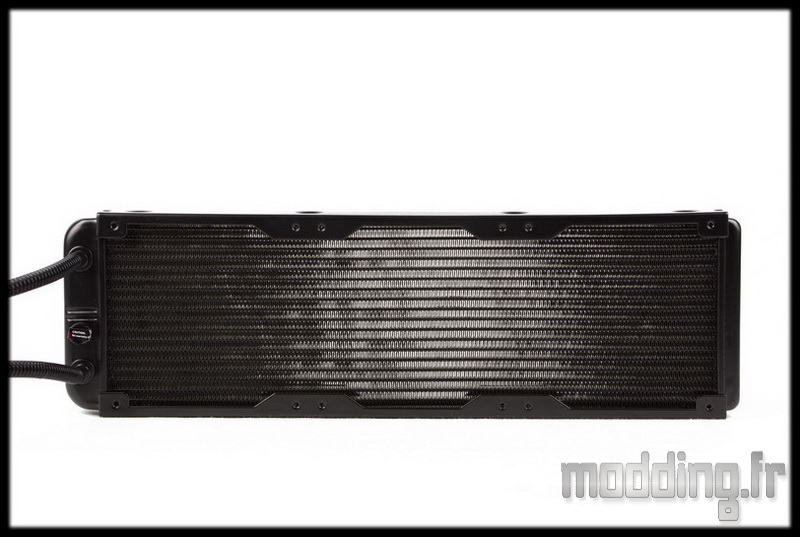

Le radiateur du Captain 360 permet d’accueillir trois ventilateurs en 120 mm.

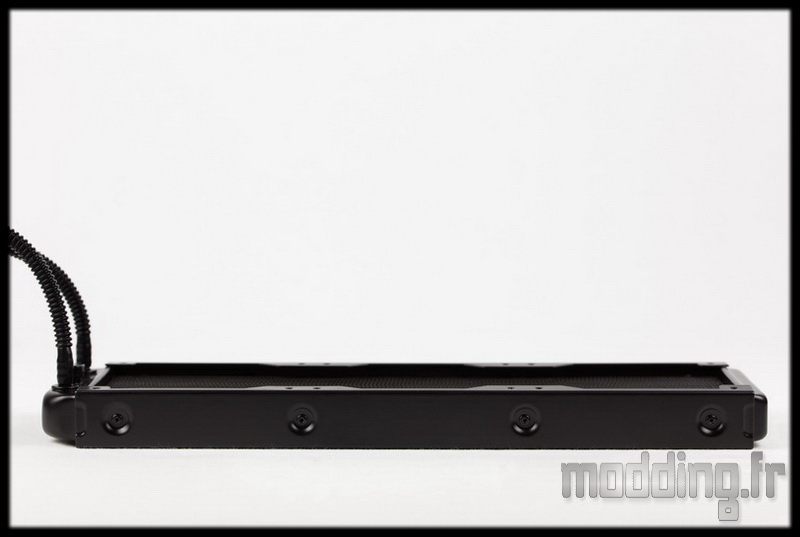

Il est en aluminium peint en noir et mesure 32 mm d’épaisseur.
Il mesure 120 mm de large pour 395 mm de longueur.

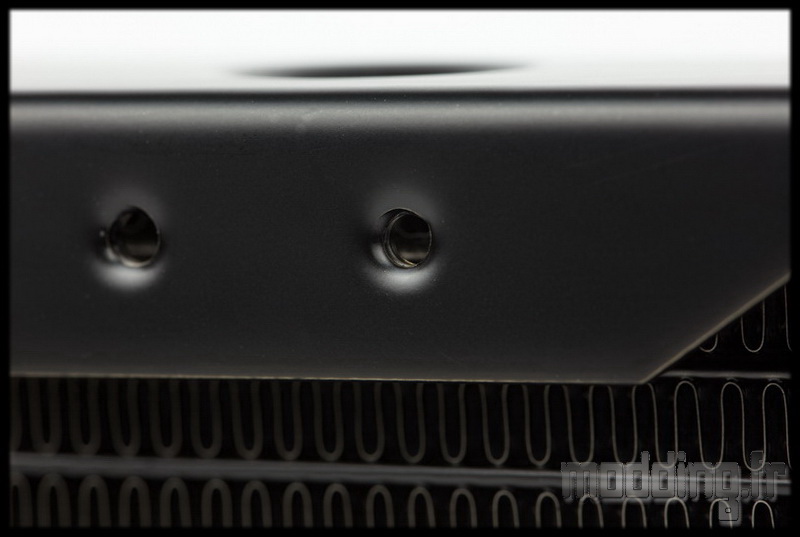

Les trous de fixation sont dotés d’un pas de vis en 6.32.
Il faudra tout de même prêter attention au serrage pour que la vis ne plonge pas dans le radiateur au risque d’abîmer (voire percer) un des canaux qui se trouvent à proximité.
Nous avons 6 mm sous la plaque avant d’atteindre le radiateur lui même.

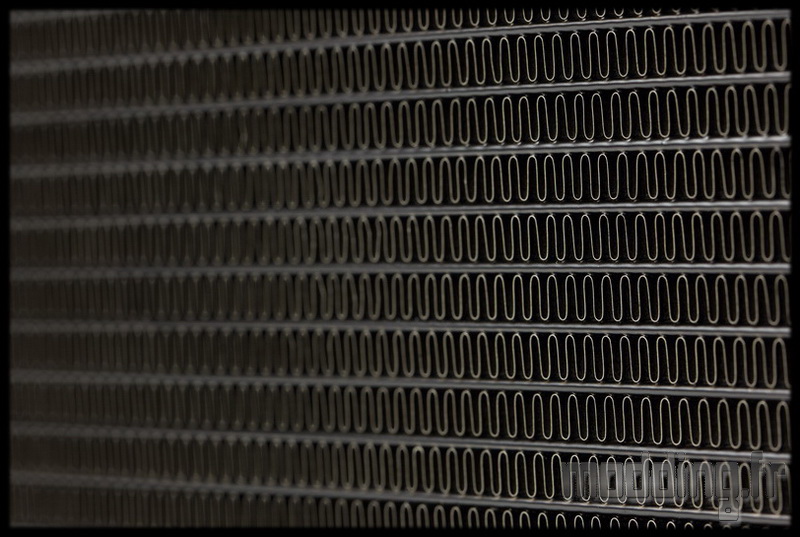

Les ailettes du radiateur sont très fines et très rapprochées.

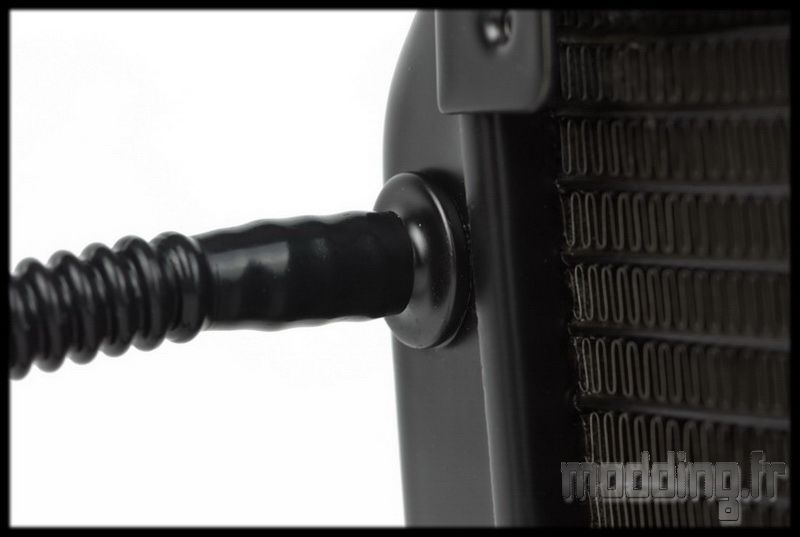

Deux embouts droits émergent du radiateur sur lesquels sont sertis les tuyaux qui vont jusqu’à la pompe.
Une gaine thermo épaisse et résistante assure le sertissage du tuyau.

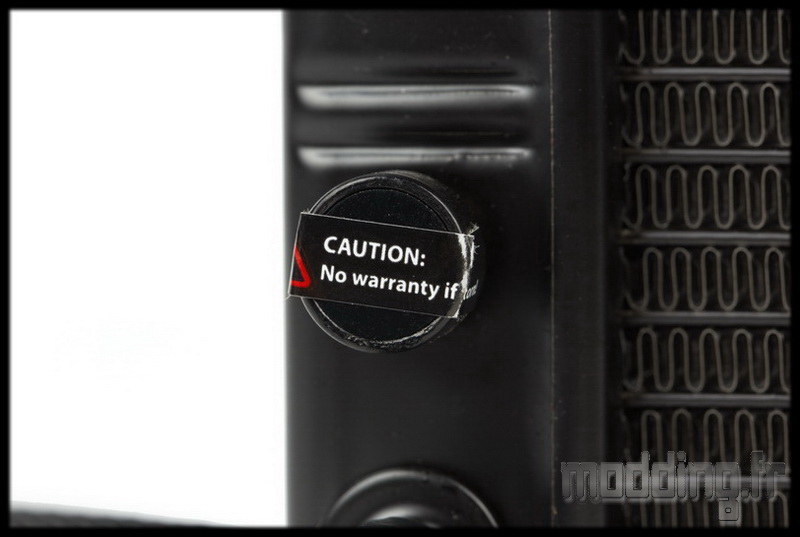

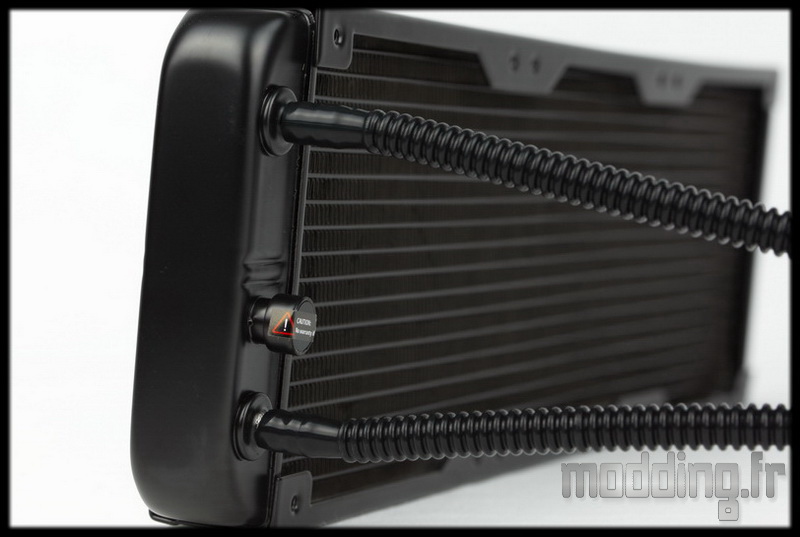

Entre ces deux embouts nous avons une troisième sortie de ce qu’il semble être l’orifice de remplissage.
Celui-ci est obturé par un bouchon sur lequel est apposé une étiquette portant la mention “No warranty if removed”.

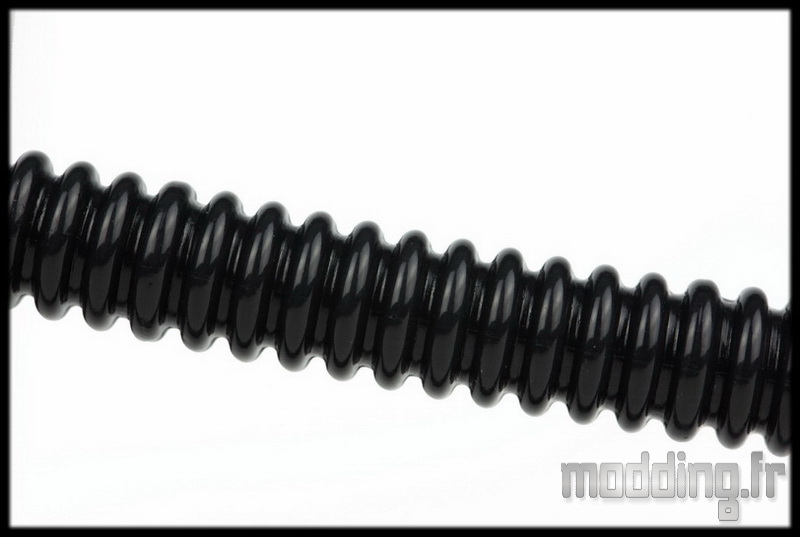

Les tuyaux noirs sont annelés et sont constitués de matière FEP qui accorde une certaine souplesse.
Leur diamètre est inférieur à 10 mm et ils mesurent un peu plus de 300 mm de long.

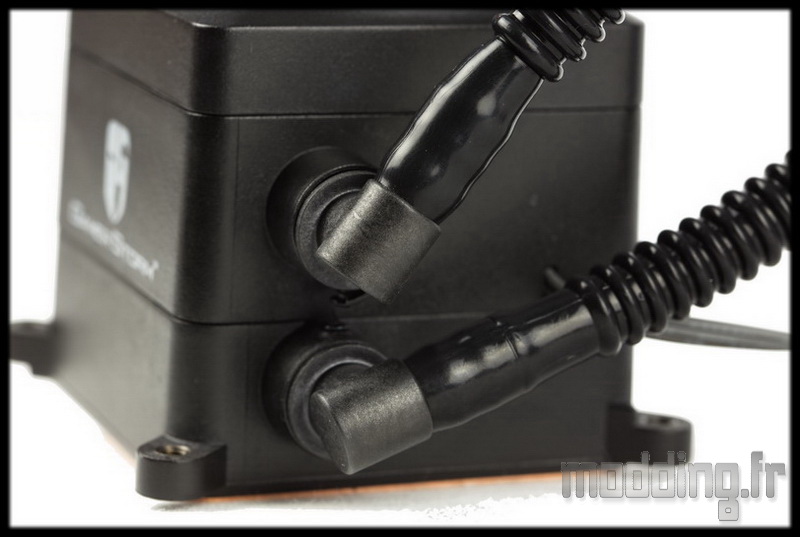

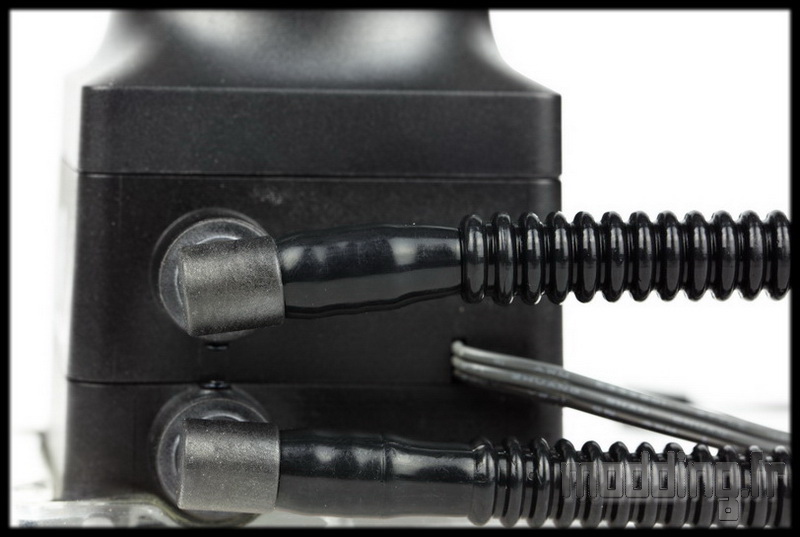

Ils arrivent au niveau de la pompe par l’intermédiaire d’embouts coudés à 90° sur lesquels ils sont aussi sertis.
Nous avons toujours cette gaine thermo épaisse et résistante pour assurer le sertissage.

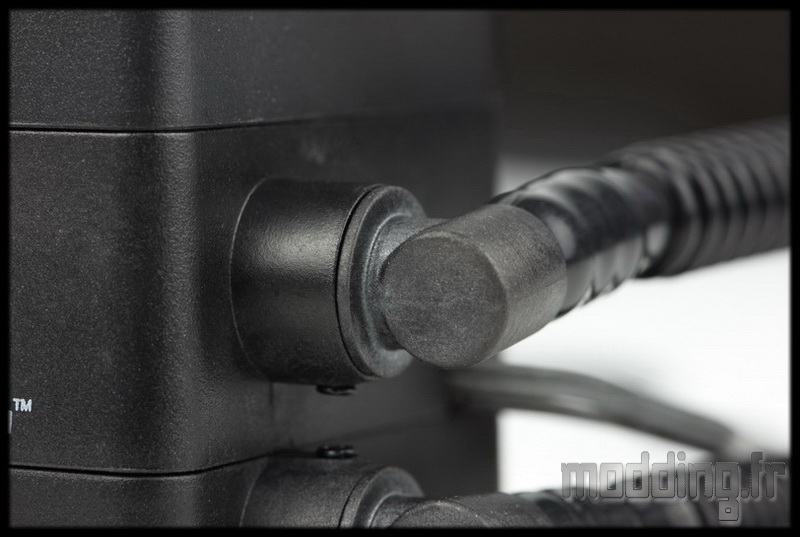

Les embouts sont rotatifs sans pour autant l’être à 360°…
Cela facilite la mise en place du radiateur dans le boitier sans avoir à forcer sur les tuyaux.

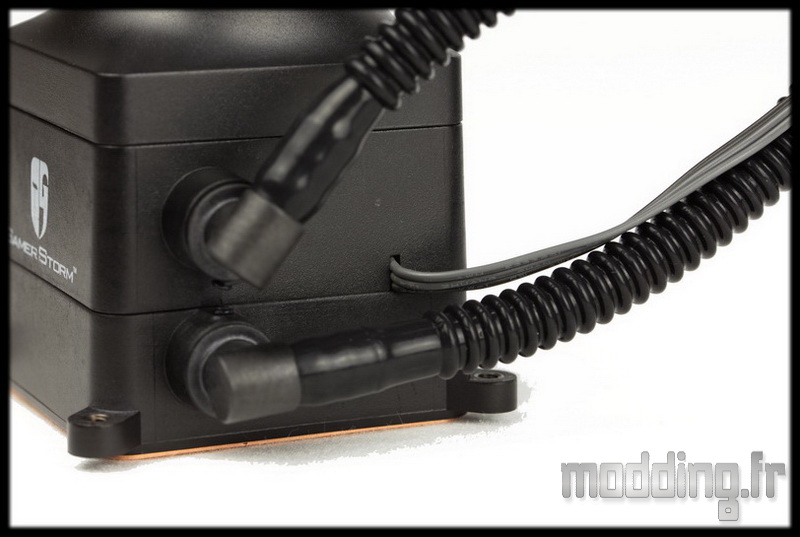

C’est à ce niveau du bloc que sort le câble pour alimenter la pompe.
Ce câble est composé de 3 fils sans revêtement par une gaine tressée et…

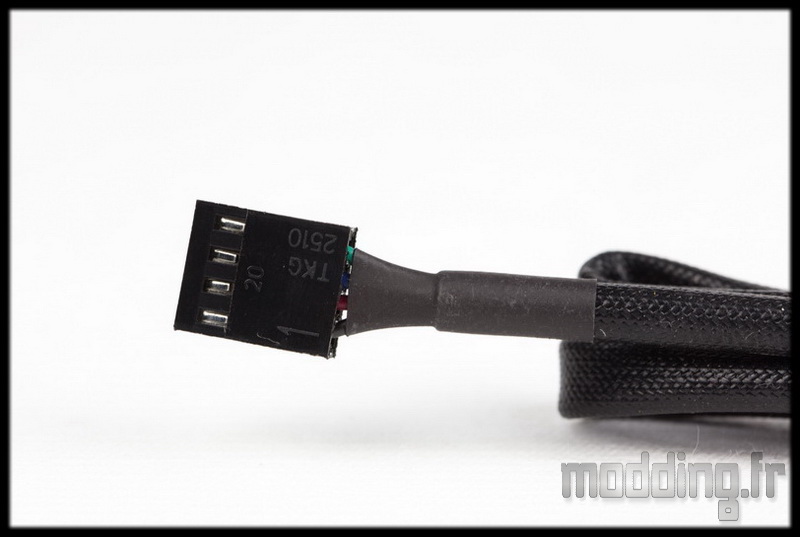

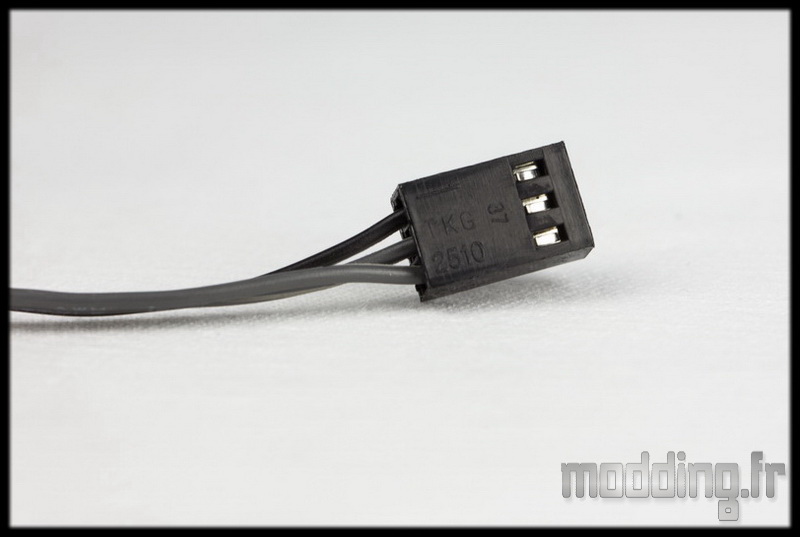

… Il se termine par une prise 3-pins.

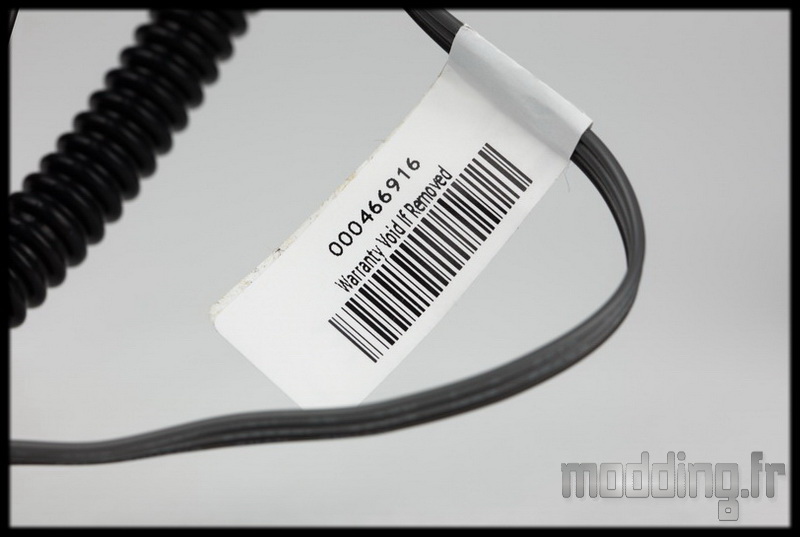

Nous trouvons au niveau de ce câble une étiquette portant la mention “Warranty void if removed”…

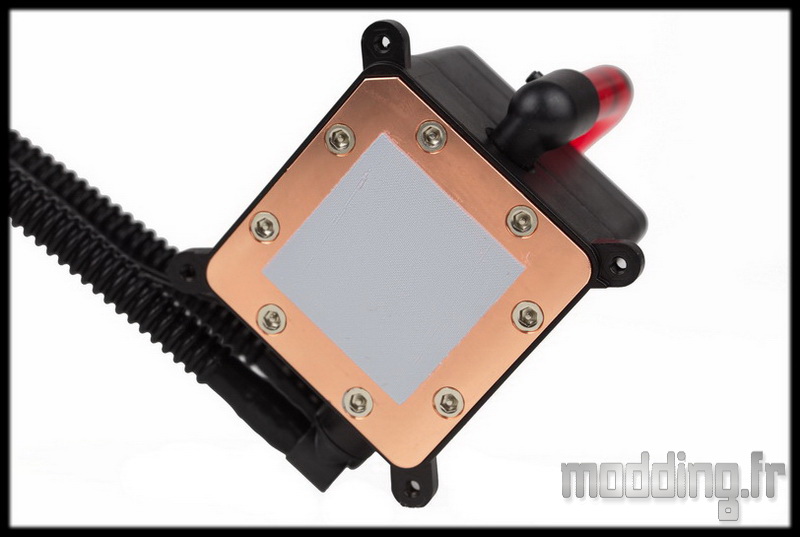

La base du waterblock est empreint d’une pâte thermique grise, le tout est protégé par un capot thermo formé en plastique.

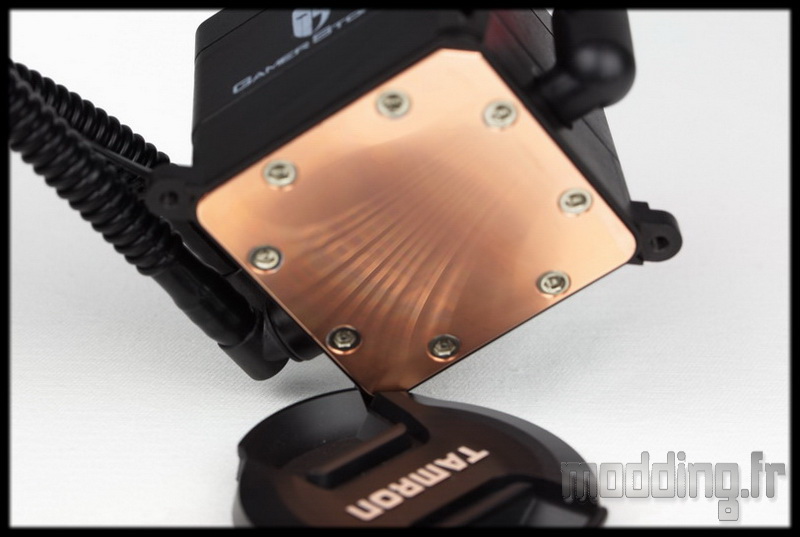

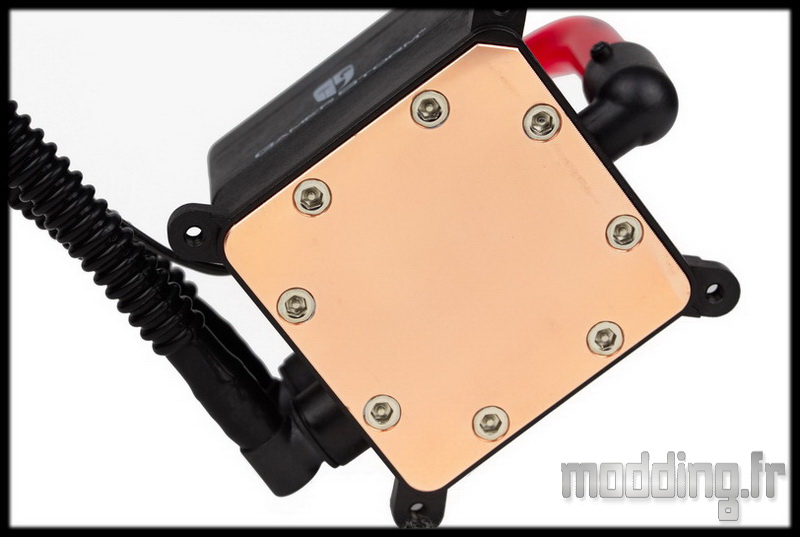

Une base totalement en cuivre qui comporte le maze constitué d’une multitude de micro canaux de 0.2 mm ce qui a pour but d’étendre la surface d’échange.
La finition n’est pas franchement “miroir”.

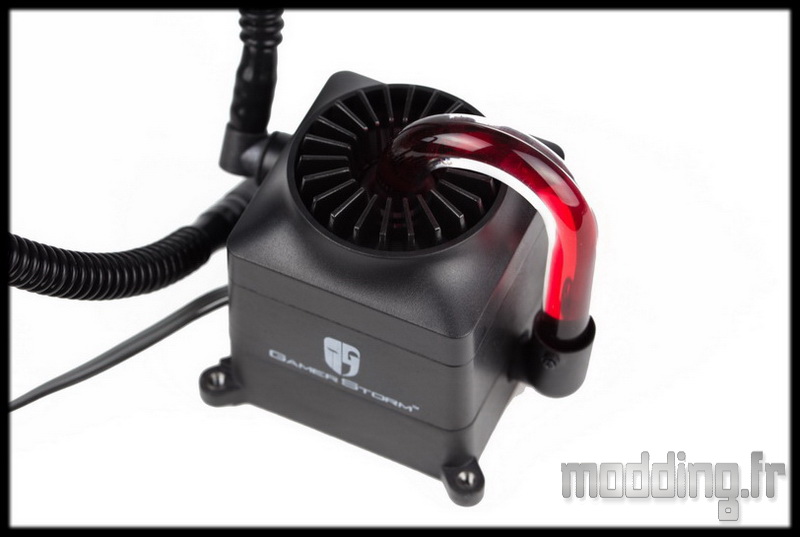

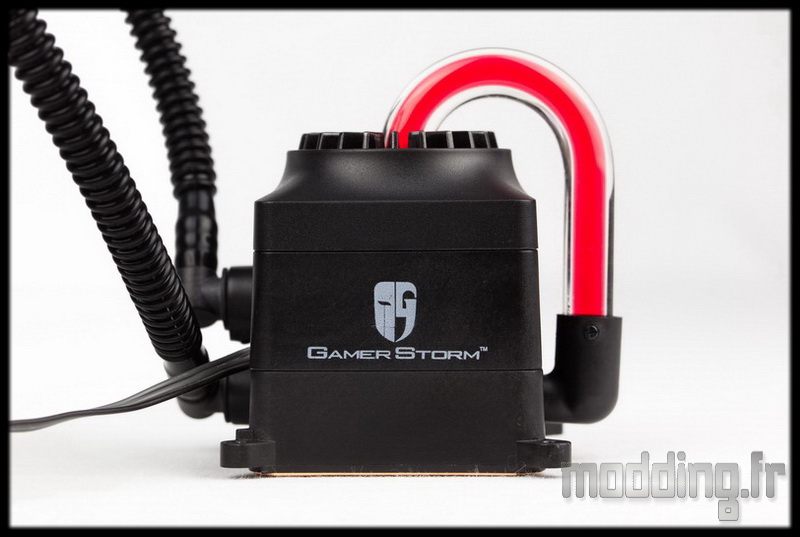

Le bloc pompe/waterblock adopte un design original avec son tube rigide qui sort de la base pour replonger dans le haut de la pompe.
Il mesure 89 mm de large avec les embouts coudés et son tube externe et 82.1 mm de hauteur jusqu’en haut de la courbure du tube.
Le logo ainsi que les lettres Gamer Storm sont retranscrits en blanc sur le flanc.

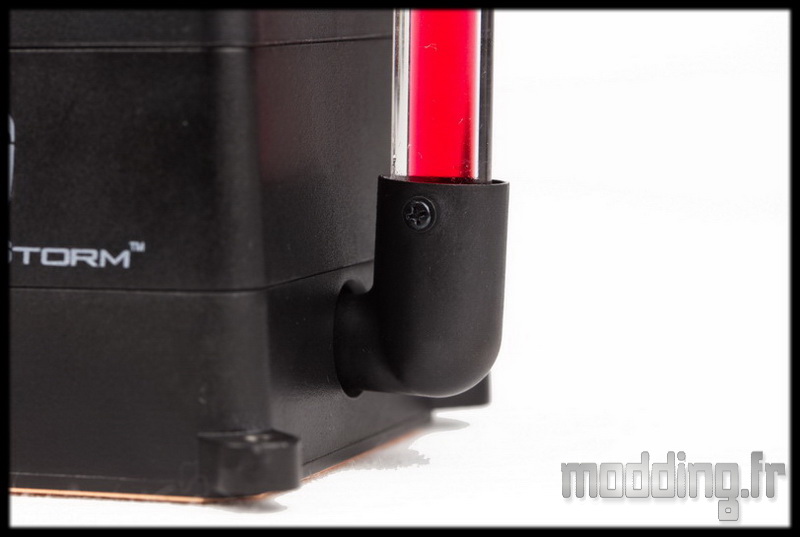

De la base de la pompe émerge un embout coudé à 90° d’où emerge le tube acrylique rempli du liquide de refroidissement de couleur rouge.

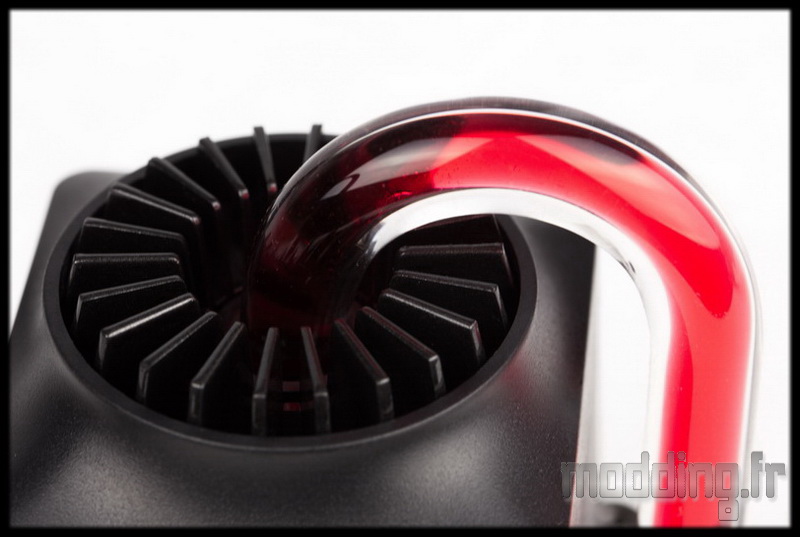

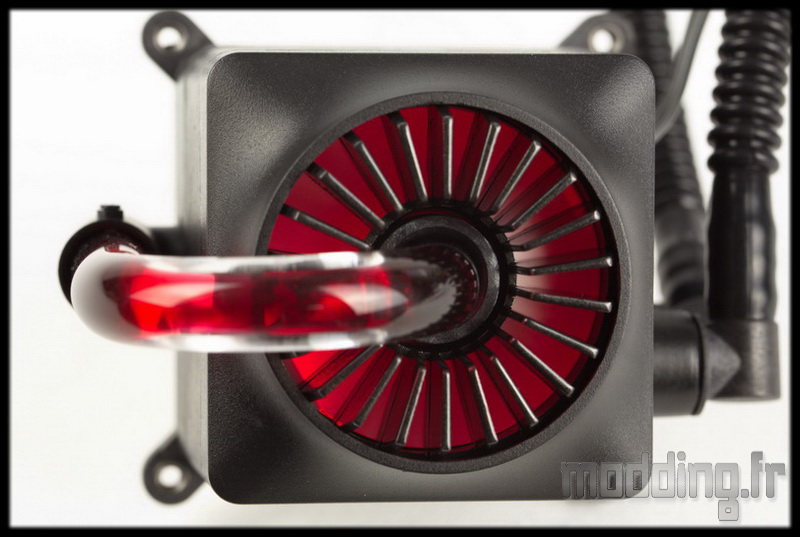

Le tube remonte le long du bloc pour replonger dans sa partie supérieure après avoir effectuer un virage à 180°.
DeepCool mise sur le design de sa pompe pour se démarquer de la concurrence et on ne peut rester indifférent à ce look.
L’endroit où rentre le tube reprend le design que l’on trouve sur les sorties du top du boitier Steam Castle.
A l’effet de matière, on rajoute un effet de lumière qui vient baigner le fond d’une couleur rouge comme si le liquide se rependait dans les entrailles du bloc.
La pompe intègre un moteur à induction triphasée améliorant le debit et la hauteur de refoulement. Il intègre un roulement a base de zircon-céramique qui augmente sa durée de vie (120000 heures).

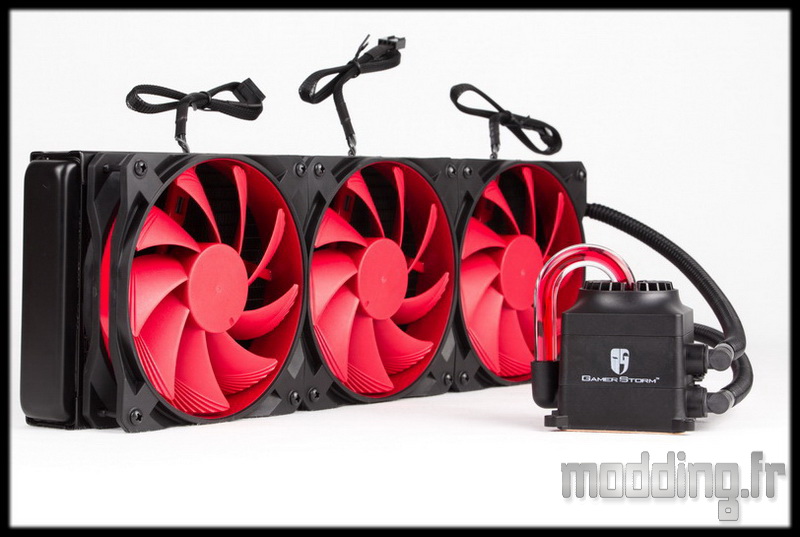

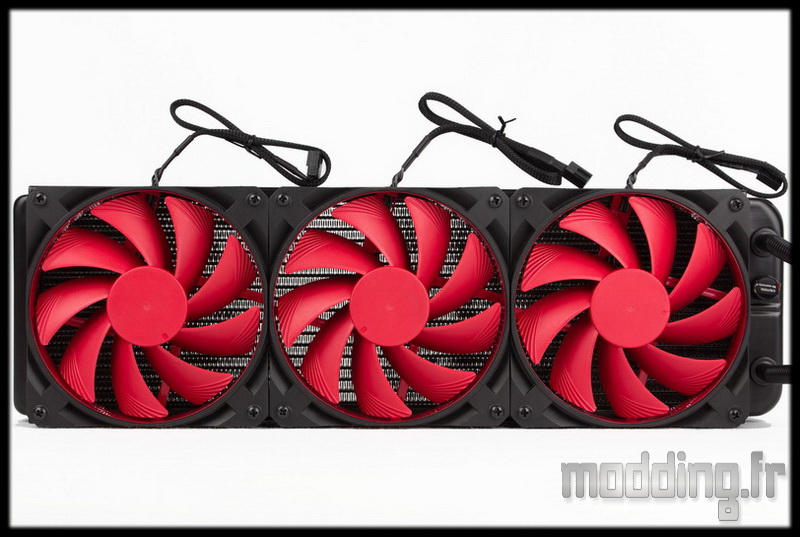

Les trois GF120 sont en place sur le radiateur, cependant nous n’allons pas tous les brancher sur la carte mère sans avoir à sa disposition un adaptateur…

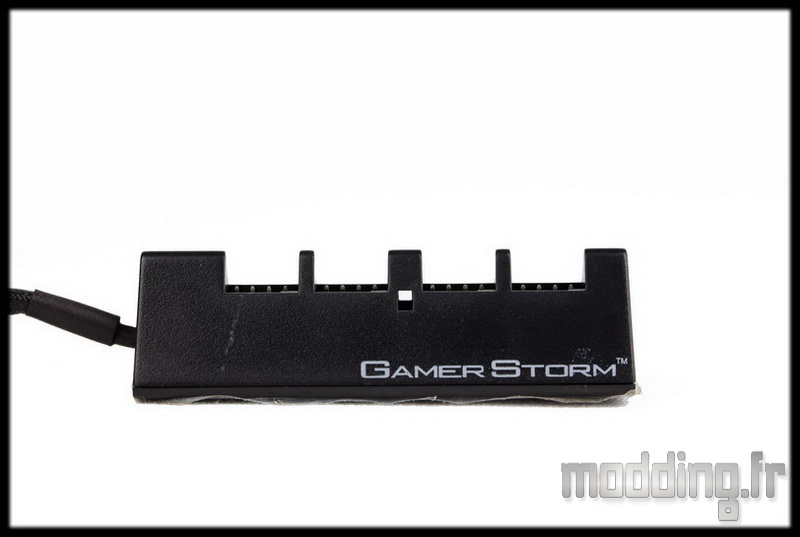

DeepCool répond en proposant son hub maison qui peut accueillir 4 ventilateurs en PWM.

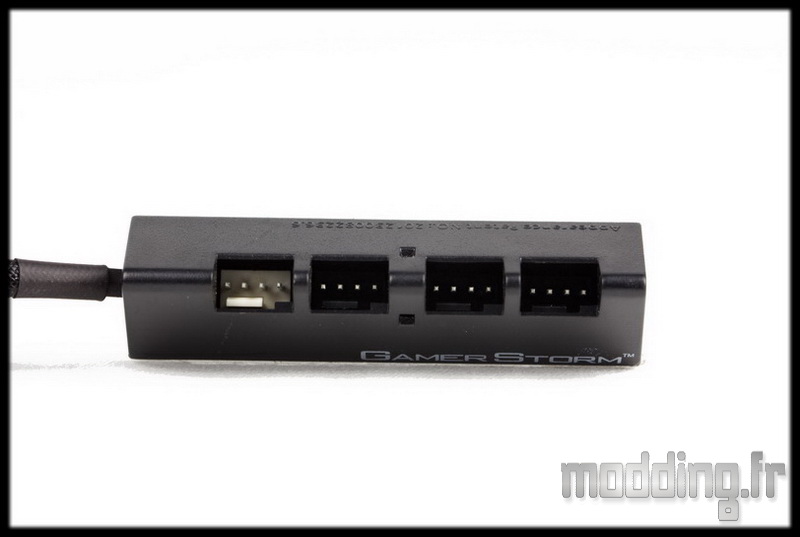

Ils disposent donc de 4 prises 4-pin dont une blanche pour brancher le ventilateur qui donnera le signal (de sa vitesse).
Le hub pourra être coller sur une plaque du boitier grâce au scotch double face fourni avec.
Un câble émerge de ce hub, il est revêtu d’une graine tressée noire très compacte et se termine par une prise 4-pins.
Captain 360 est prêt à prendre place sur la carte mère, nous allons voir sur la page suivante la technique de montage sur un Socket Intel 1150.
