Le ventilateur :
On retrouve le GF120 ou plutôt 3 GF120. C’est le même modèle qui equipe le Maelstrom.

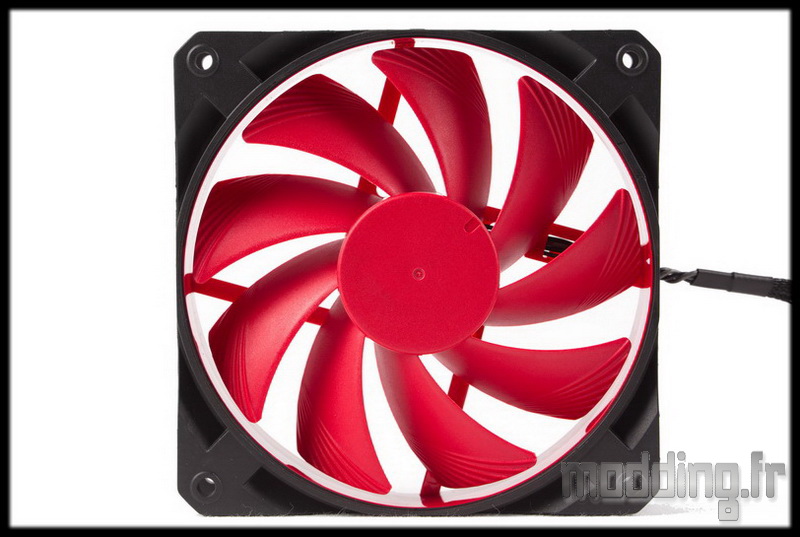

Un ventilateur en 120 mm avec son cadre noir et ses 9 pales rouges.
On constate que le câble sort, non pas au coin du cadre, mais au milieu de l’un des bords.
Sa puissance consommée est de 2.88 W.
Les 9 pales rouges sont dotés de petits stries en relief partant du bord distal de chaque pale pour finir leur course incurvée vers la partie arrière.
Ce design permet d’optimiser le flux d’air en le focalisant.
Le bord interne du cadre adopte la même couleur rouge mais avec un aspect brillant.
La particularité de ce ventilateur est que le cadre (en deux parties) est totalement en caoutchouc! du moins une matière ayant les mêmes caractéristiques : Thermoplastic Polyurethane Elastomer (TPE).
Il s’appuie sur le cadre interne rouge.
Nous voyons bien, ici, la délimitation entre les deux parties qui ajoute un effet de style à ce ventilateur.
Épaisseur classique de 25 mm.
Les coins qui accueillent les trous pour le passage de la vis de fixation étant donc en “caoutchouc”, il ne faudra pas trop serrer afin de ne pas brider son rôle antivibration.
Le GF120 est doté du système FDB (Fluid Dynamic Bearing) qui offre une réduction du niveau sonore et une augmentation de la durée de vie.
4 fils sortent du bloc moteur pour plonger dans une gaine tressée noire.
Une gaine assez compacte qui ne laisse pas voir le câble.
Elle se termine par une gaine thermo pour laisser les fils plonger dans les connectiques d’une prise 4-pins traduisant une gestion PWM du ventilateur.
Sa plage de vitesse de rotation s’étale de 600 tr/min (+/- 200) à 2200 tr/min (+/- 10%).
Cela engendre un débit d’air max de 91.12 CFM soit 154.8 m3/h et une pression statique max de 3.71 mm H2O.
Le niveau sonore est donné pour 17.6 à 39.3 dB(A).
Il est bon de savoir que les pales restent amovibles, pour cela il faut exercer une pression par derrière avec les pouces sur la partie centrale des pales et clic!
