Le montage : Socket 115x
On commence par revoir le montage des deux ventilateurs.
On positionne le ventilateur sur le radiateur de façon à ce que le cadre repose sur les bandes en silicone, de part et d’autre.
On positionne l’attache métallique, dans un premier temps, dans les trous du ventilateur.
Ensuite c’est tendu… nous n’avons pas d’encoche sur l’attache pour faciliter sa mise en place…
Nous conseillons alors d’appuyer sur les bords de l’attache avec les pouces et, tout en maintenant le radiateur avec les autres doigts.
On exerce une pression vers le bas afin d’insérer l’attache dans son logement.

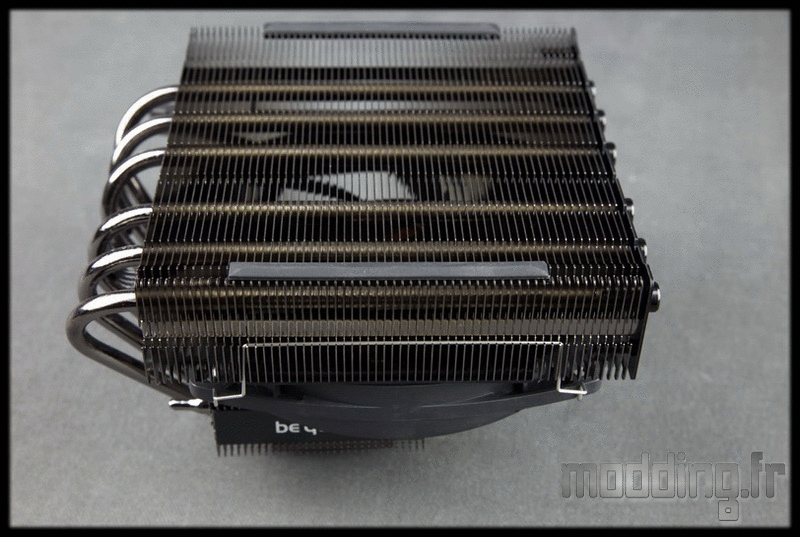

On retourne le ventirad pour fixer le deuxième ventilateur et on reprend la même technique.
Si jamais, l’envie nous prend de vouloir retirer le ventilateur, le mieux est de sortir l’attache des trous du ventilateur avec une pince ou un petit tournevis plat.
La backplate est commune aux deux Sockets Intel et AMD.

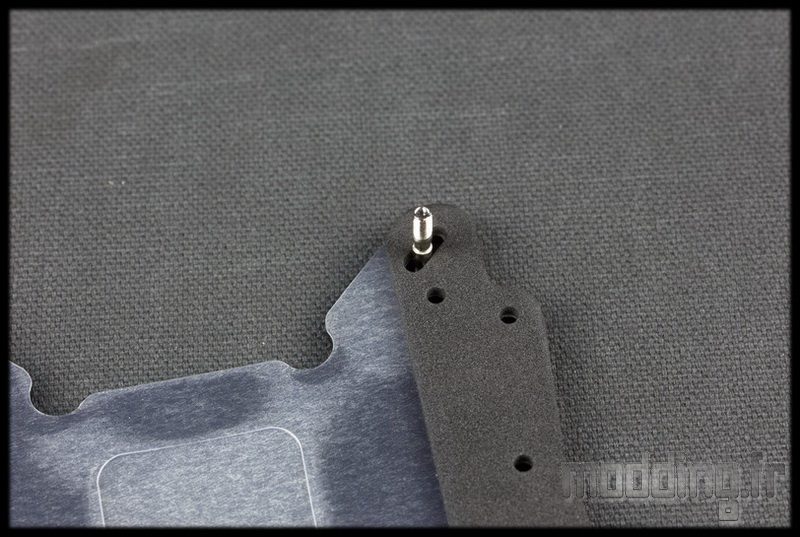

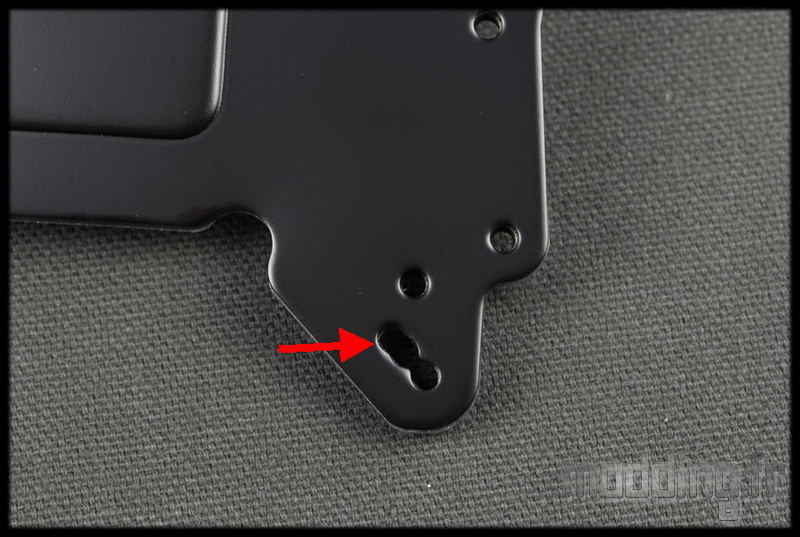

Au niveau des 4 coins, nous avons trois trous contiguës. Ils correspondent aux trois Sockets Intel.
Le plus externe est pour le Socket 1366, celui du milieu pour 115x et le plus interne pour le 775.
Nous plaçons nos 4 vis pour la backplate dans le trou du milieu.
Les 4 vis sont en place, nous installons la backplate au dos de la carte mère.
De part la position des encoches au niveau de la backplate et étant donné que celles-ci doivent correspondre au vis du Socket, la backplate se place horizontalement.
Puis nous retournons la carte mère…

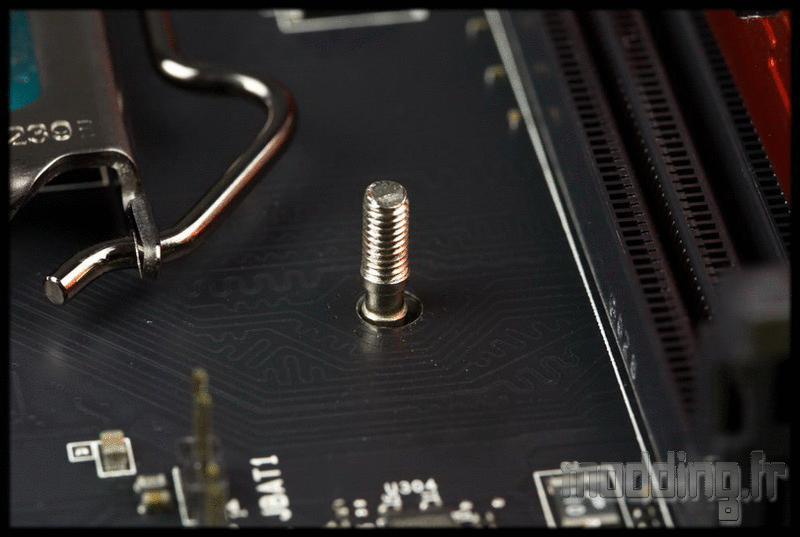

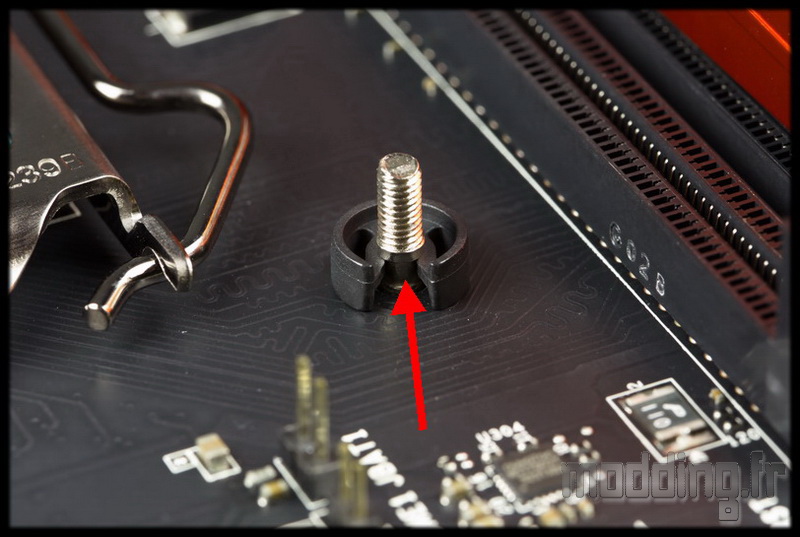

Nous insérons ensuite les entretoises en plastique noir.
Il faut que l’entretoise prenne place au niveau de la gorge de la vis de la backplate.
Ca c’est la théorie… car vous allez voir que ce n’est pas toujours le cas…. la mousse de la backplate prenant appui sur le dos de la carte mère, cela force sur la position des vis et même en appuyant sur celles-ci pour les maintenir en place, l’entretoise ne reste pas à coup sûr dans la gorge de la vis.
Pour au temps, cela ne gène pas vraiment la suite du montage.

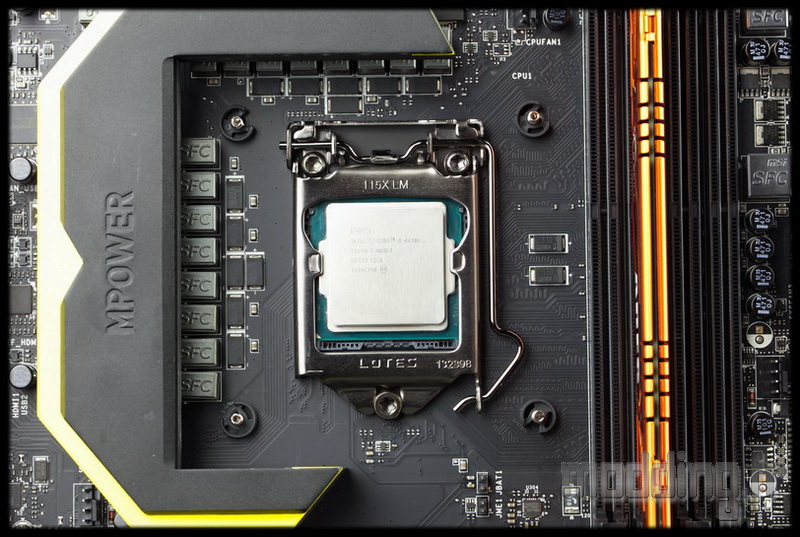

Les 4 entretoises sont en place.
Cela permet de maintenir la backplate au dos de la carte mère sans que l’on ait à intervenir.

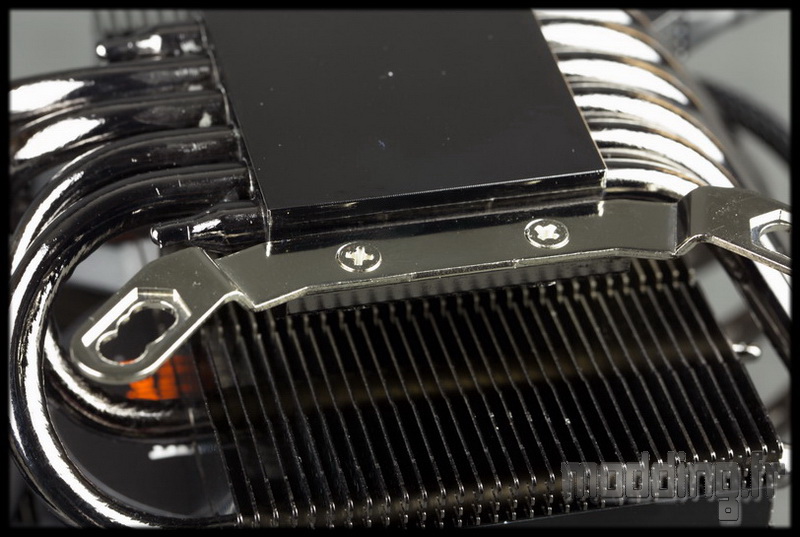

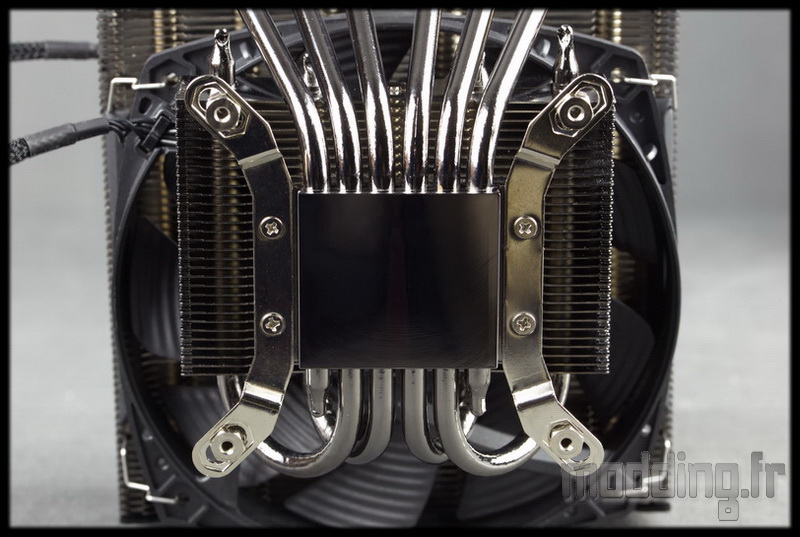

On prend notre ventirad et on vient mettre en place les pattes de fixation en utilisant les 4 petites vis prévues à cet effet.

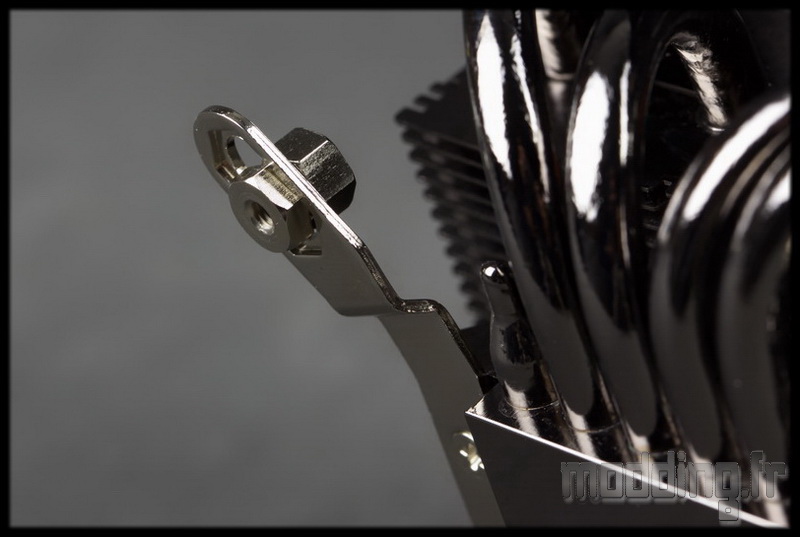

On présente la patte avec le coté où les trous sont fraisés.

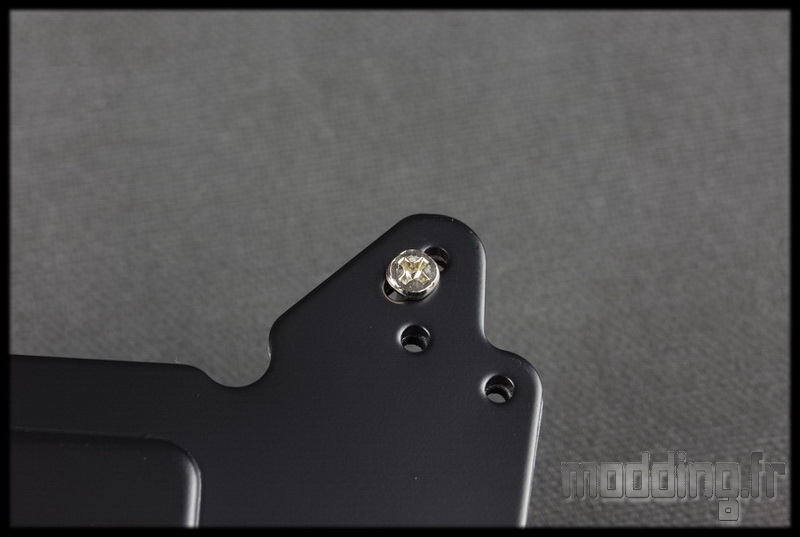

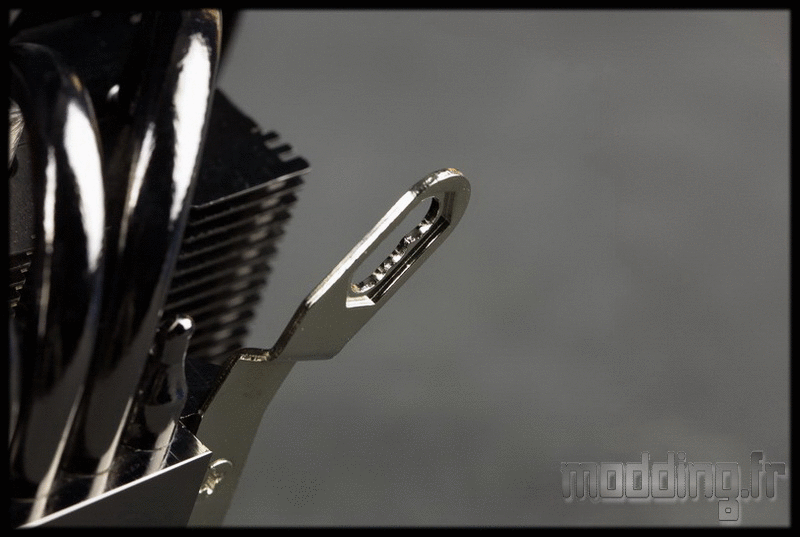

Sur ces pattes de fixations nous avons aussi 3 trous contiguës.
Comme sur la backplate, le plus externe correspond au Socket 1366, celui du milieu au 115x et le plus interne au 775.

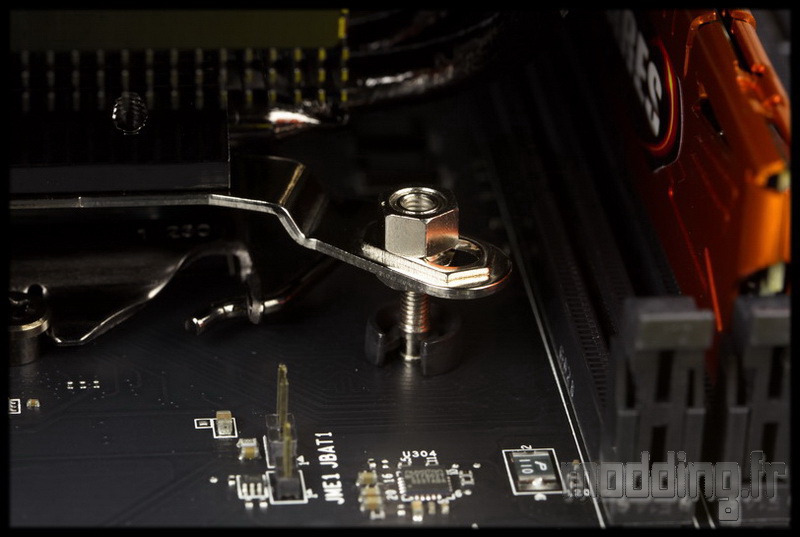

On monte alors la vis-écrous de fixation avec son contre écrou.
Pour cela, on positionne la vis-écrou dans le trou correspondant au Socket (ici celui du milieu) par en dessous la patte de fixation (coté base du ventirad).
Tout en la maintenant en place dans son logement, on place l’écrou et on commence à visser.

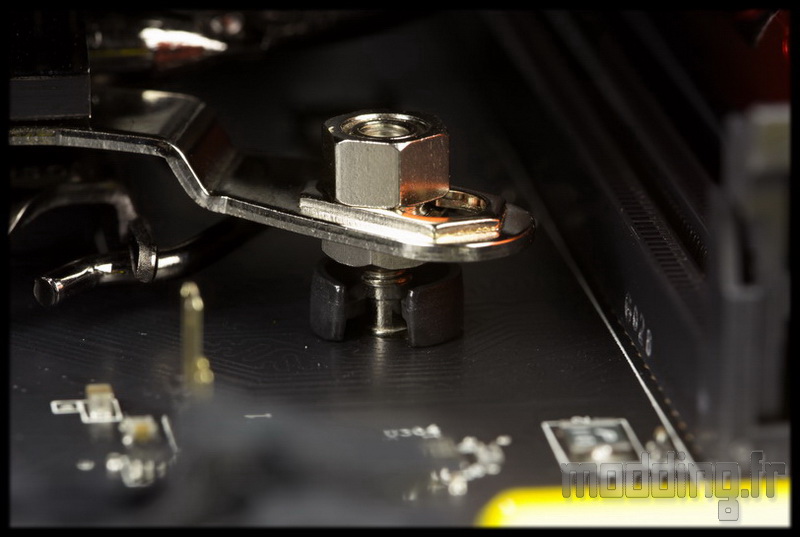

On aperçoit que la vis a une tête hexagonal et que la patte de fixation intègre un logement permettant de caler cette tête hexagonale.
Bien vérifier avant serrage complet que la tête rentre correctement dans son logement.
On utilise la clé fournie pour bien serrer l’ensemble.
L’opération peut être effectuer avant le montage des pattes de fixation sur le ventirad.
Les deux pattes de fixation sont en place.
On contrôle que tout est bien serré.

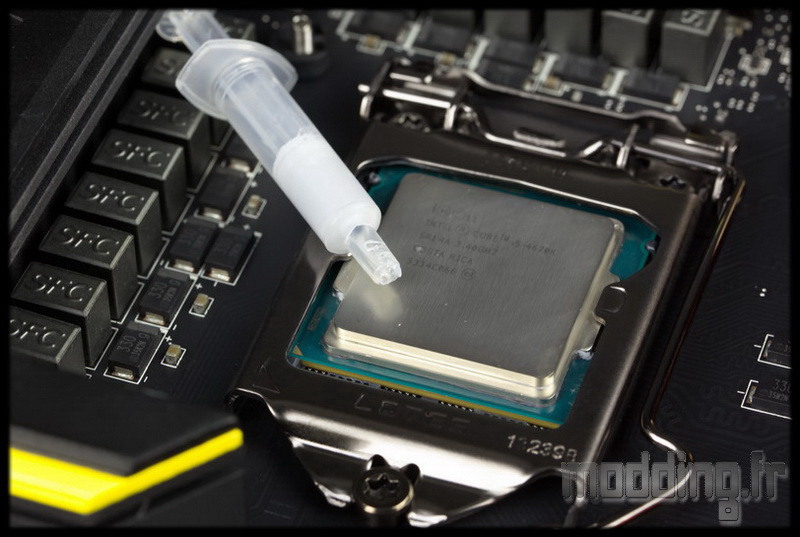

On met un peu de pâte thermique sur le CPU.
On vous laisse le soin de choisir la technique d’étalement de ladite pâte.
Puis c’est là que les choses se compliquent un peu …
On place le ventirad sur le cpu de façon a faire coïncider les écrous des pattes avec les vis de la backplate.
Pas de soucis?
OK, on continue…
La fixation du ventirad sur le Socket se fait par en dessous….!!!
Okay…
Donc là, ça se corse car il ne faut pas que le ventirad ne bouge pour éviter de “gâcher” la pâte thermique en injectant des bulles d’air.
Mais si on maintient le ventirad sur le cpu, ce sont les vis de la backplate qui vont avoir tendance à se faire la malle… les entretoises qui sont sensées les maintenir en place ne lutteront pas longtemps contre une pression exercée sur le ventirad…
Le mieux est de faire glisser la carte mère en bout de table de façon a voir accès au vis par en dessous.
Une fois que les vis de la backplate ont leur pas de vis au sein des écrous, on peut souffler.

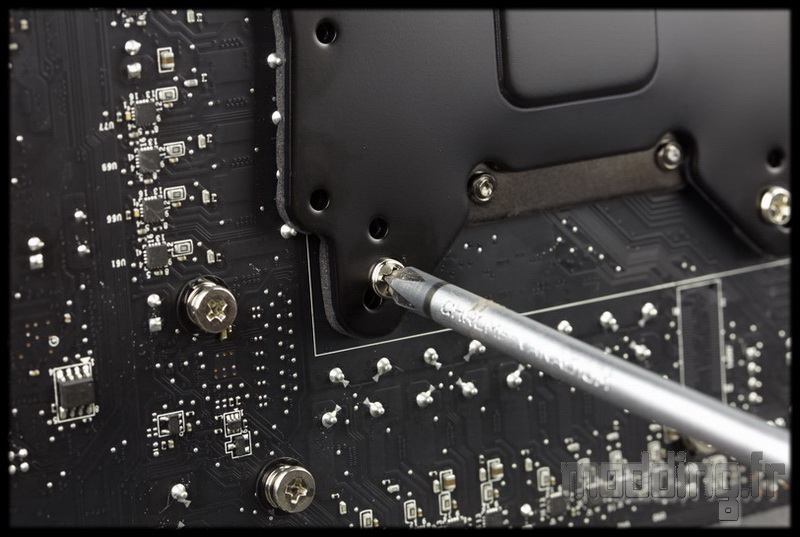

On serre les vis jusqu’à sentir une bonne résistance sur le tournevis… (serrage en croix).
On voit alors qu’il n’y a pas vraiment de butée au niveau du serrage… la tension sur le cpu est exercé par les extrémités des pattes de fixation.
Le montage est terminé, il ne reste plus qu’à brancher les deux ventilateurs sur la prise CPU Fan de la carte mère en y intégrant l’adaptateur en Y fourni dans le bundle.

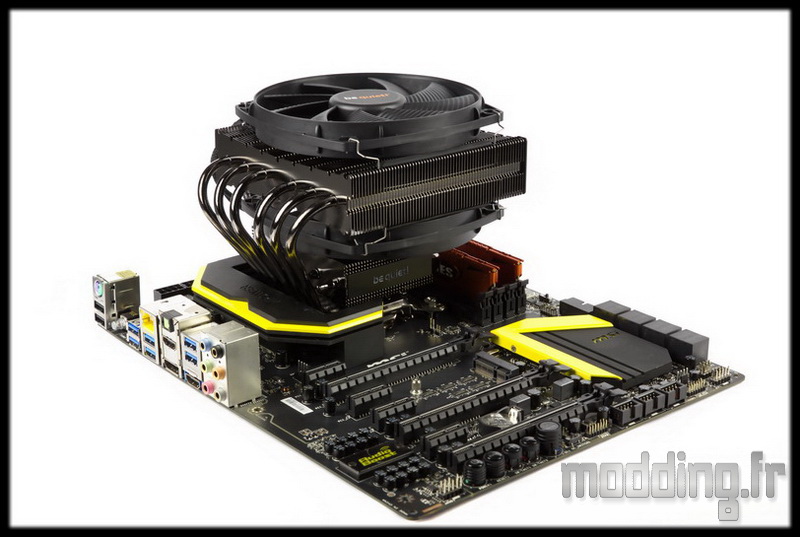

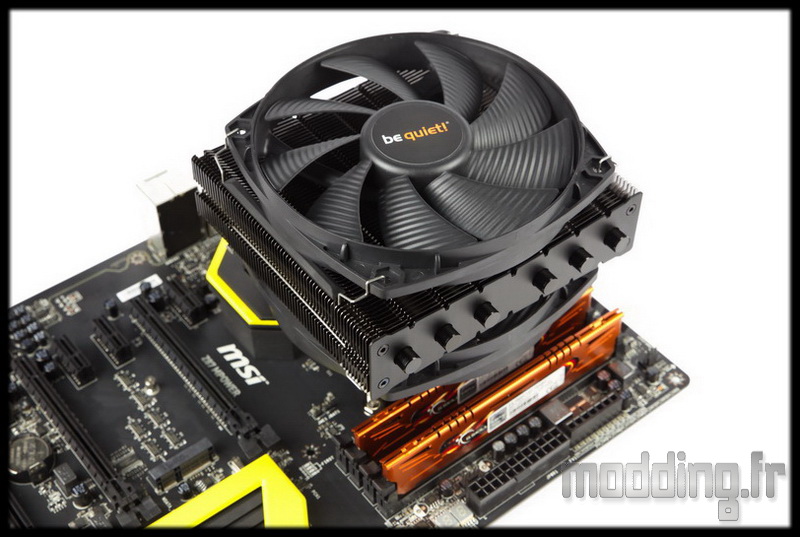

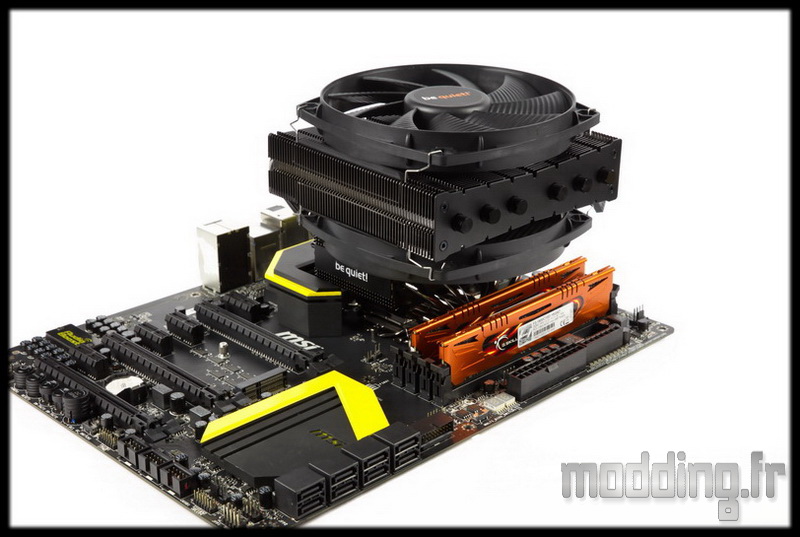

Notre carte mère de test est dotée d’un dissipateur assez conséquent, mais pas de soucis, le Dark Rock TF passe, juste, mais ça passe.

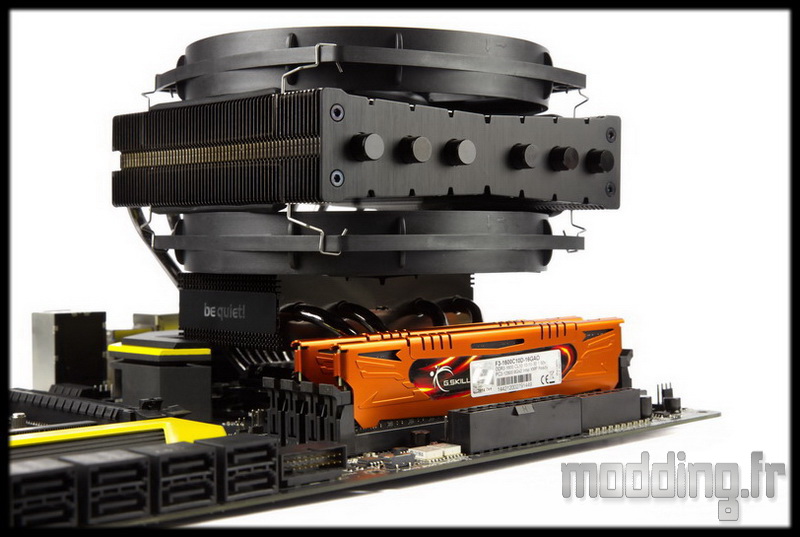

Au niveau des barrettes mémoires, nous avons aussi de la place.
Nos G.Skill Ares font 38 mm de hauteur totale, il reste encore 20 mm avant d’atteindre le SilentWings inférieur.
Le Dark Rock TF est prêt à en découdre avec notre test de stress CPU.
Nous allons voir sur la page suivante comment il se comporte face à notre sonomètre et au logiciel de relevé de température CoreTemp.
