Le ventirad :
Le radiateur est de type Top Flow, d’où les lettres TF à la fin du nom de ce ventirad…
Il intègre en fait, deux radiateurs de dimensions différentes.

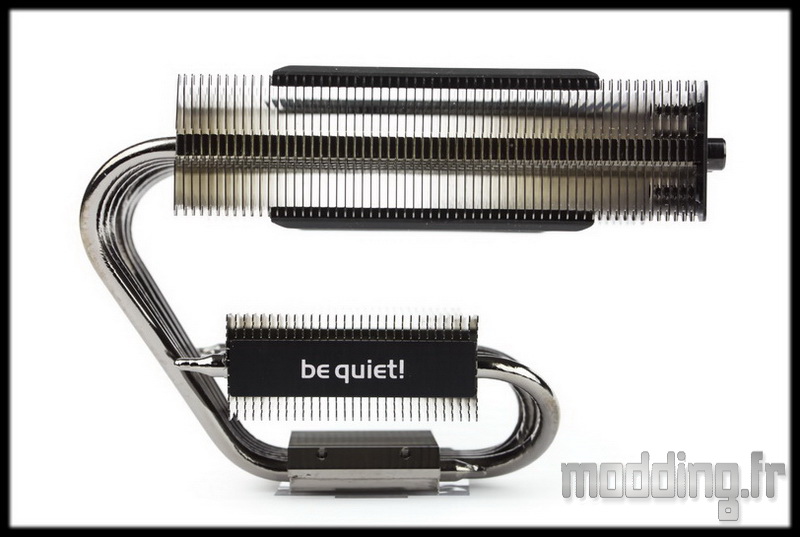

De profil, l’ensemble présente la forme de la lettre G.
Le Dark Rock TF est doté de 6 caloducs de 6 mm de diamètre.

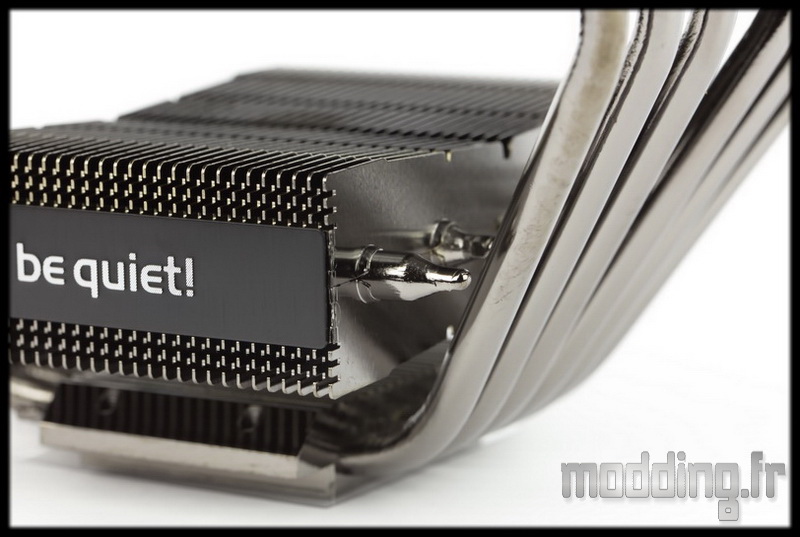

4 d’entre eux viennent plonger dans les méandres des ailettes du radiateur inférieur.
Le radiateur supérieur voit l’ensemble des caloducs traverser ses ailettes.
Le plateau supérieur mesure 130 mm de profondeur sur 140 mm de largeur avec une épaisseur de 35 mm.
Il est constitué de 62 ailettes en aluminium.
Le plateau inférieur mesure 64 mm de profondeur sur 98 mm de largeur avec une épaisseur de 27 mm.
Il est constitué de 31 ailettes en aluminium. Sur ses flancs, nous avons une plaque en aluminium brossée de couleur noire.
L’ensemble, sans les ventilateurs, mesure 108.8 mm de haut.

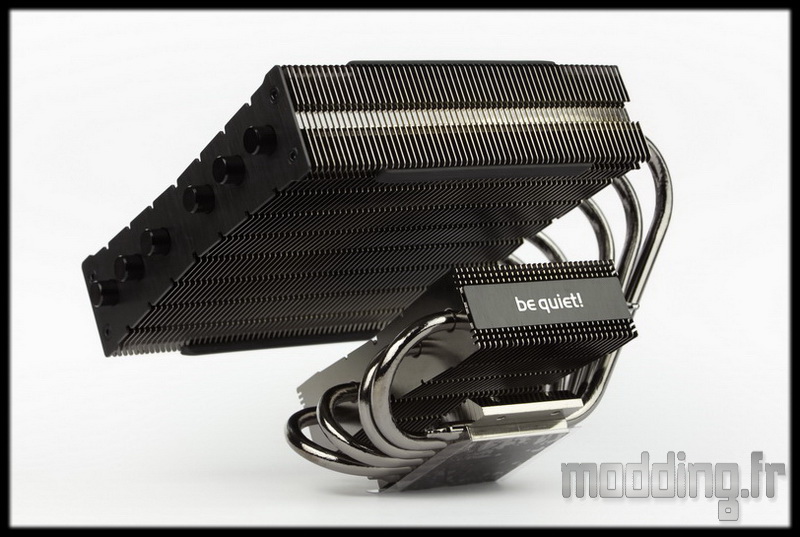

La plaque arbore le logo bequiet! en lettres métallisées avec un léger relief.
Le plateau supérieur a aussi droit à sa plaque en alu brossée noire. Elle joue le rôle de la dernière ailette.
Une ailette qui peut être retiré du radiateur car elle est maintenue par 4 vis.

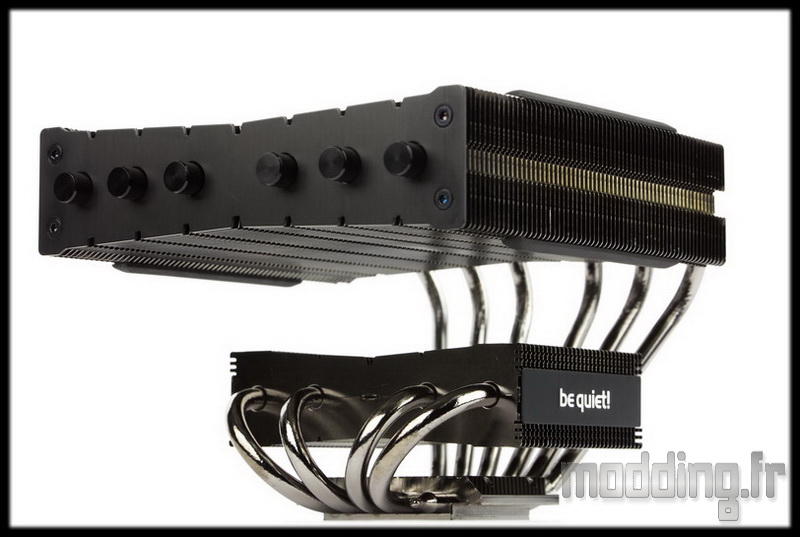

Un autre détail qui parfait la finition de ce Dark Rock TF, c’est la présence de capuchons en alu noir qui viennent couvrir l’extrémité supérieure des 6 caloducs.
Une finition de haut vol! c’est la classe chez BeQuiet!.
Mais ce n’est pas tout! l’ensemble des éléments qui composent le radiateur est recouvert d’une couche de Nickel d’aspect foncé.
Le plaquage est aussi présent sur chaque face des ailettes.

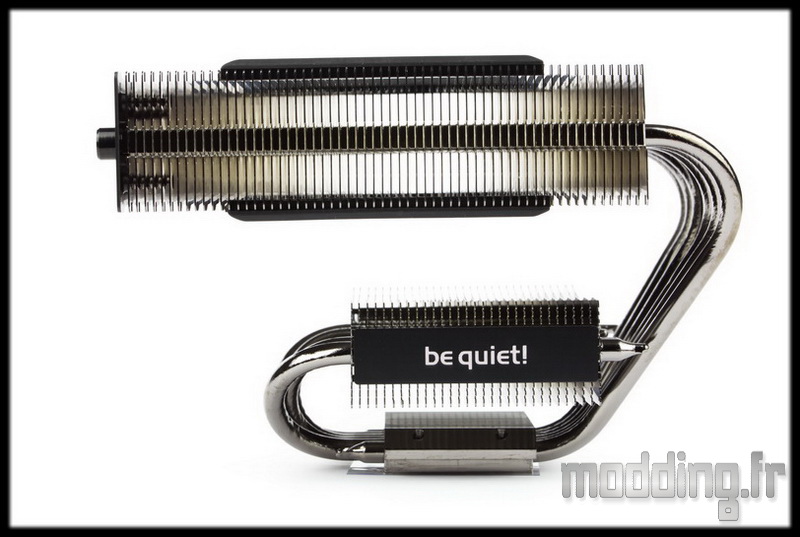

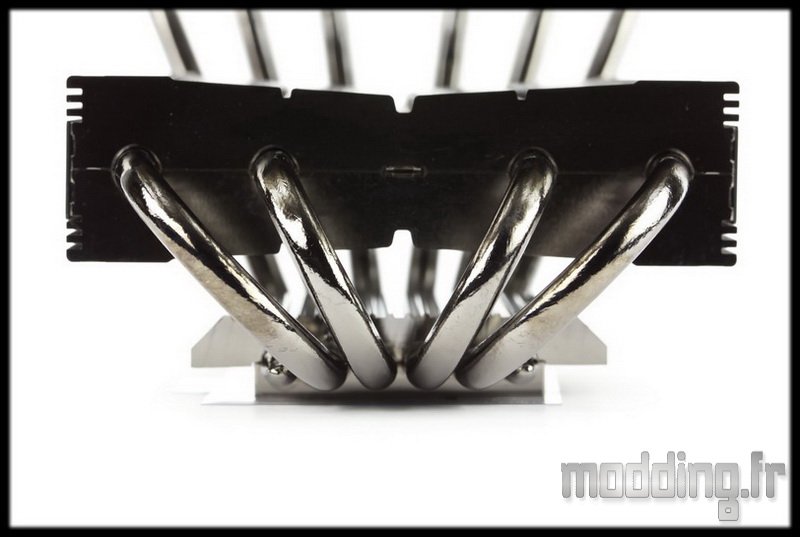

On reprend le circuit des caloducs avec 4 d’entre eux qui partent du plateau inférieur et viennent traverser la base.
Au niveau ce cette derniere, ils sont rejoints de part et d’autre par deux autres caloducs.
Les 6 caloducs viennent alors traverser les ailettes du radiateur supérieur en deux groupes de trois.
La vue du dessus nous permet de visualiser ses deux groupes. Ainsi la répartition des caloducs au sein des ailettes profitera pleinement du flux d’air engendré par les pales des SilentWings en évitant la partie centrale occupée par le bloc moteur.

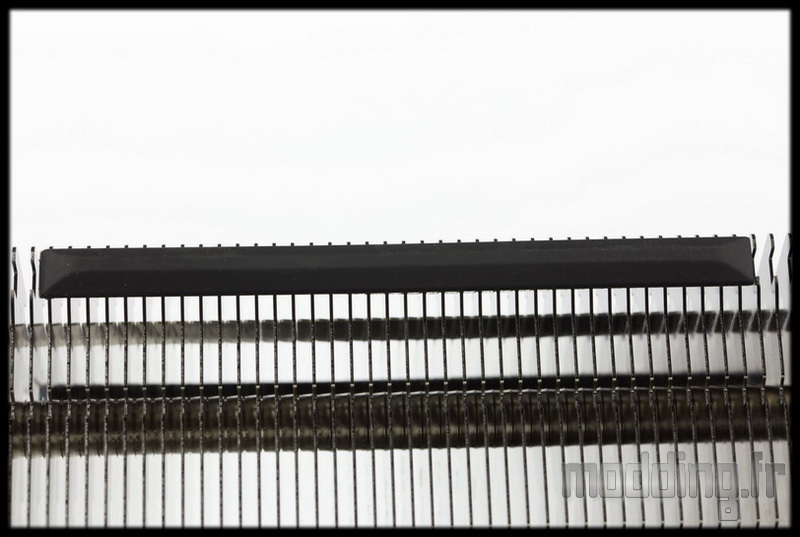

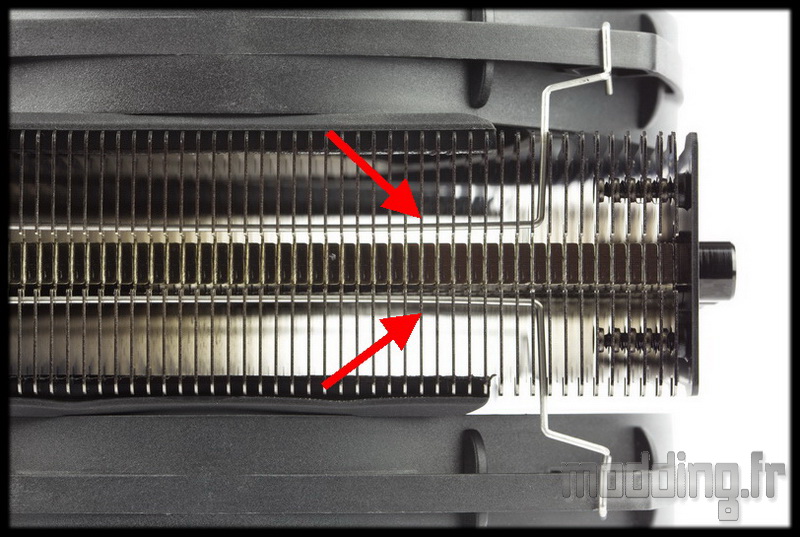

On trouve deux bandes en silicone noir qui sont intégrées au profil des ailettes sur le bord supérieur du grand radiateur…
… Mais aussi sous ce dernier.
Les deux SilentWings viennent alors reposer sur ces bandes en silicone, ce qui contribue à optimiser la réduction des vibrations.

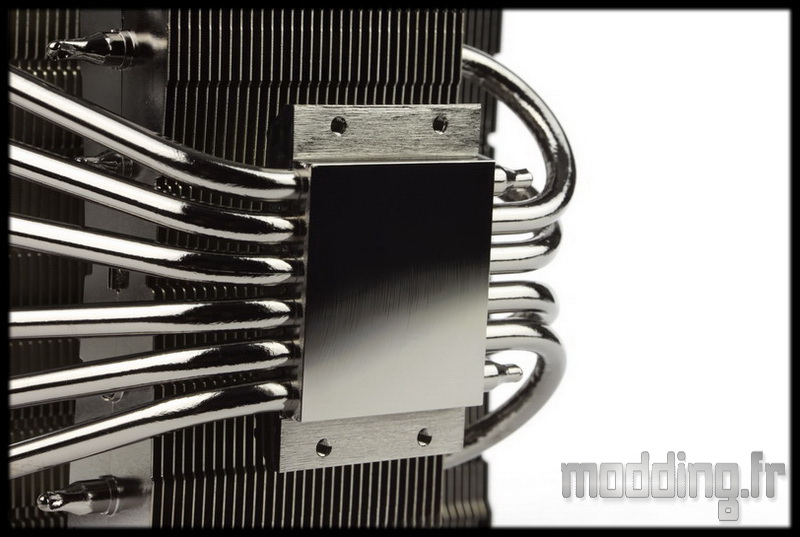

Au niveau de la base, les 6 caloducs sont pris en sandwich entre la plaque de contact du cpu et une épaisse plaque en alu.
Cette dernière est parcourue par des stries ce qui augmentent d’autant plus la surface de dissipation primaire.
La base est en cuivre recouvert de Nickel avec toujours cet aspect foncé.
Ce qui n’empêche pas une finition miroir avec laquelle nous ne manquons pas de voir un certain squelette venir admirer son reflet….
Ô miroir, mon beau miroir! dis moi qui est le plus beau des squelettes…
De part et d’autre de la base, la plaque en alu qui recouvrent les caloducs vient déborder.
Elle intègrent des trous taraudés pour permettre la mise en place des pattes de fixation.
Toujours au niveau de la base, on constate que les 6 caloducs ne sont pas collés les uns aux autres, profitant ainsi de toute la surface d’échange.
Sans les ventilateurs, le radiateur Dark Rock TF mesure 108.2 mm de haut.

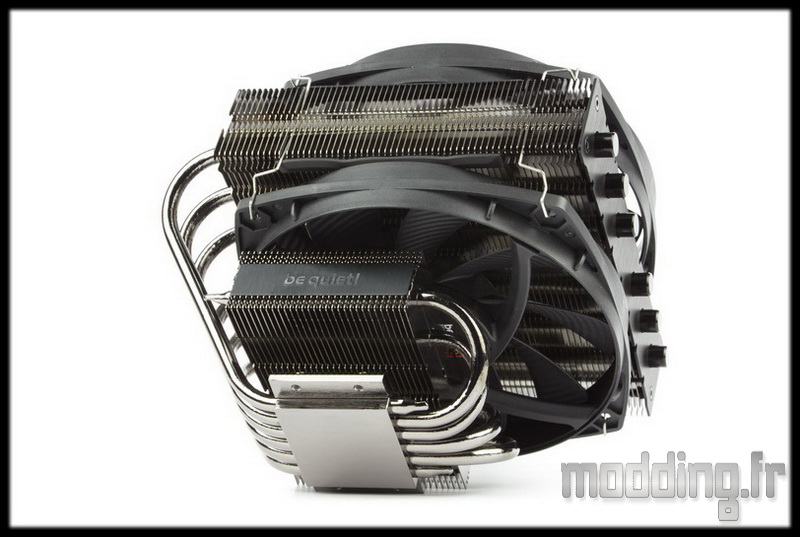

En rajoutant les ventilateurs, nous passons à 130.8 mm. Nous pouvons garder la hauteur initiale du Dark Rock FT de 108.2 mm en y adjoignant seulement le ventilateur du bas, ce qui peut être utile pour certains boîtiers. Le TDP max passe alors à 150 W.
Au niveau de la largeur nous avons 140 mm correspondant au plateau supérieur. La profondeur totale, avec la présence des caloducs, est de 162.6 mm.
L’ensemble accuse un poids de 810 g.
Les ventilateurs sont fixés grâce aux attaches métalliques qui s’insèrent sur l’encoche présente au niveau du profil des ailettes.
C’est là qu’entre en scène la spécificité du cadre des SilentWings. Ces ventilateurs font 22 mm d’épaisseur, mais la position du cadre intégrant les trous de fixation se situe au centre de l’épaisseur total du ventilateur.
De ce fait, les attaches métalliques ne pourrons fixer que ce type de ventilateur…

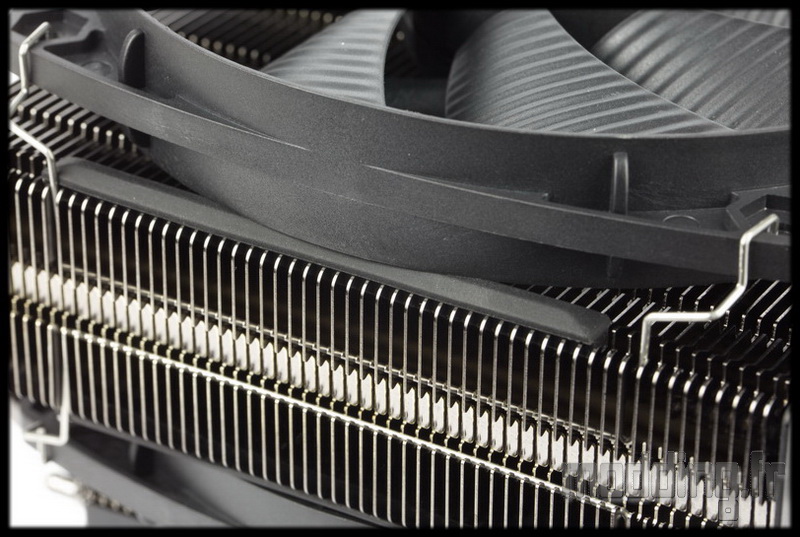

Les deux ventilateurs reposent sur les bandes en silicone.

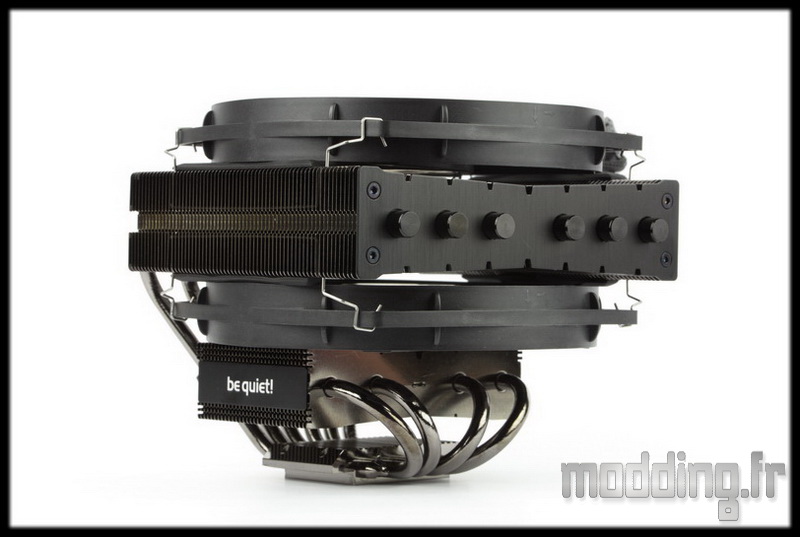

Le montage des SilentWings se fait en Push Pull.
Pour le sens, on a le choix du flux d’air vers le bas ou vers le haut. Vers le bas, le flux d’air profitera aussi aux composants situés à proximité du Socket.
Nous verrons si il y a une différence dans le relevé des températures dans les deux configurations.
Le Dark Rock TF est prêt à prendre place sur notre config de test!
Nous allons voir, sur la page suivante, le montage sur Socket 1150.
