Tests :
Config de test :
Niveau sonore
Les ventilateurs du Dark Base 700 White Edition
Un test est effectué sur les ventilateurs du boitier : SilentWings 3
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

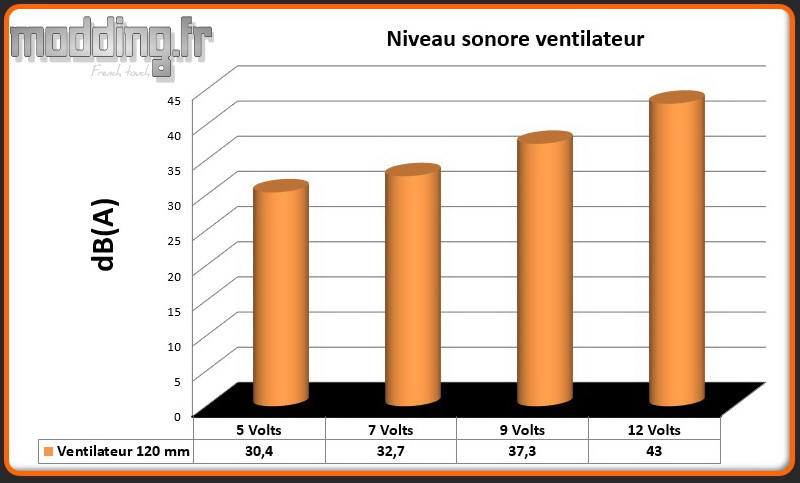

Niveau sonore

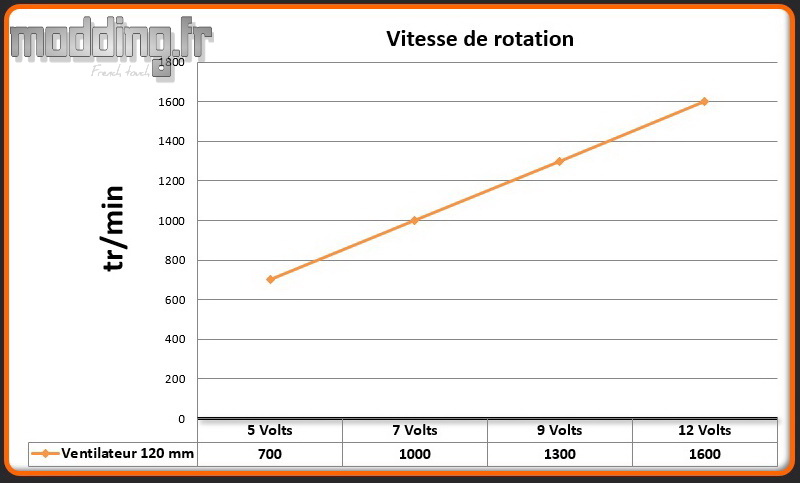

Vitesse de rotation
Une vitesse maximale qui plafonne a 1600 tr/min et nous sommes en présence de la version High Speed du SilentWings 3.
A pleine vitesse, on ne peut pas le qualifier de discret.
Cependant, la plage PWM est bien plus large et le ventilateur bénéficie d’une vitesse minimale qui tombe à 400 tr/min. Branché sur notre Rheobus, la vitesse minimale est de 700 tr/min @ 5 V et nous constatons qu’en deçà des 1000 tr/min, le SilentWings 3 passe dans le monde du silence.
Avec le Hub PWM du boitier, nous avons deux modes : Perf ou Silent. Le second mode limitant la plage entre 400 et 1040 tr/min fait que les SilentWings 3 restent silencieux, quelle que soit sa vitesse.
Le mode Perf s’étale de 800 à 1600 tr/min et donc nous permet de jouer sur les deux tableaux : silence ou performance.
Ambiance sonore
Le sonomètre est placé à deux endroits :

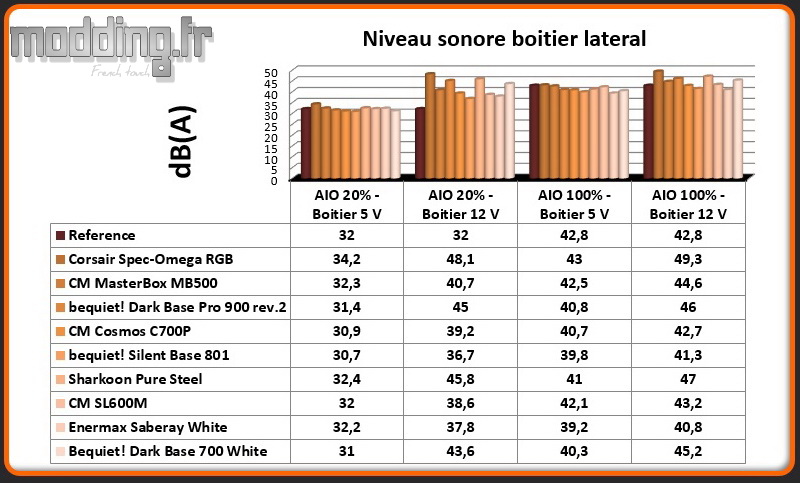

- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

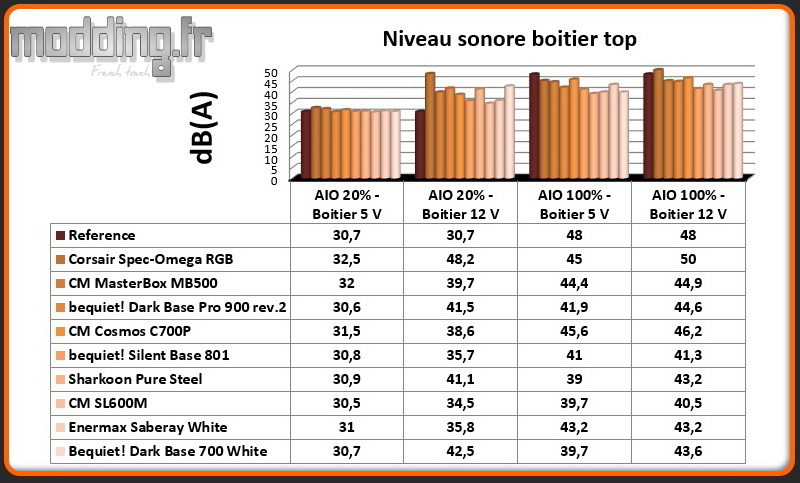

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Une fois que l’ensemble de la ventilation est au repos, le Dark Base 700 White Edition se révèle être silencieux.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la configuration. Fort est de constater l’efficacité des carénages du boitier intégrant un isolant acoustique.
En passant les deux ventilateurs à plein régime, le niveau sonore devient audible… Certes, les 2 Silent Wings 3 donnent de la voix, mais assurent aussi un bon flux d’air. Ainsi nous avons le choix entre efficacité ou silence total, voire d’établir le meilleur ratio entre ces deux caractéristiques.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

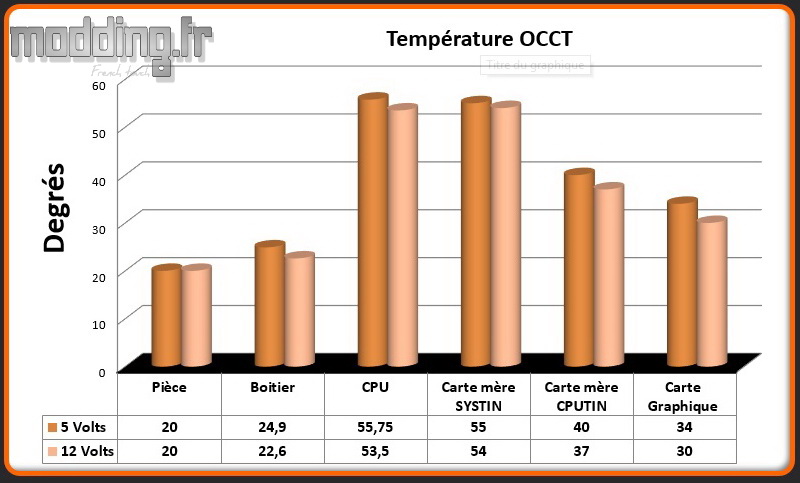

OCCT CPU

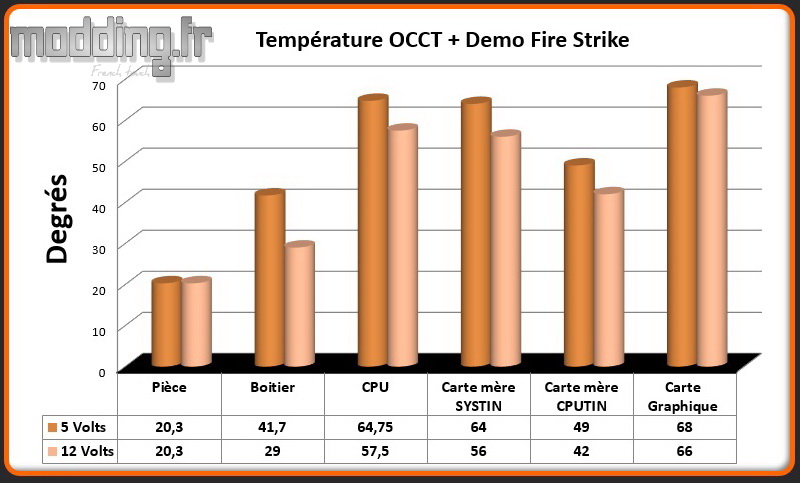

OCCT CPU + Fire Strike
On constate de suite l’impact sur les températures engendré par l’augmentation de la vitesse de rotation des ventilateurs du Dark Base 700 White Edition.
Ne serait-ce que sur le processeur avec notamment l’écart de 7° sous le test combinant OCCT et Fire Strike.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

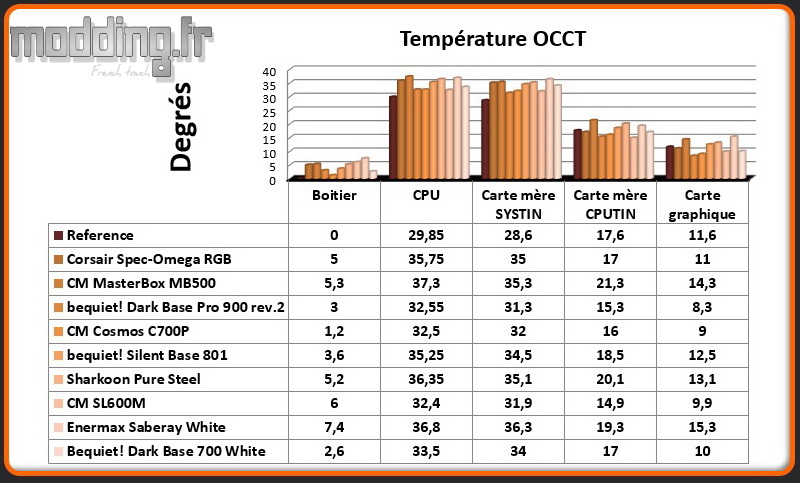

Comparatif OCCT CPU

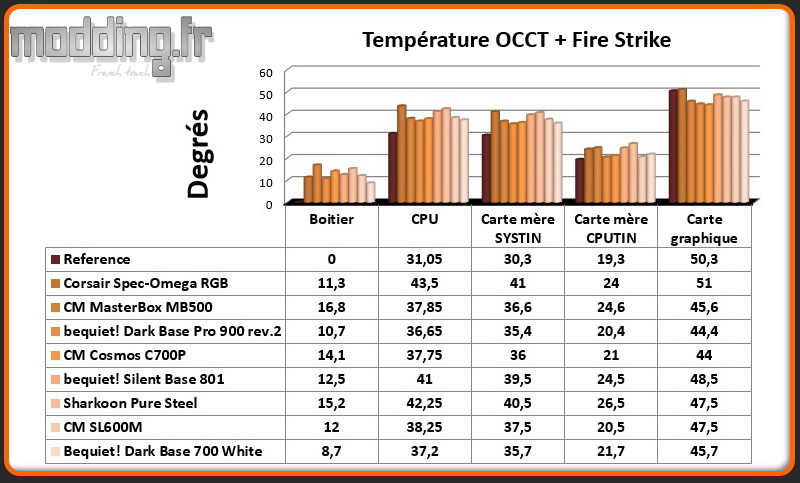

Comparatif OCCT CPU+Fire Strike
C’est bien beau le silence, mais quand il s’agit d’évacuer l’excédent de déperdition calorifique, il faut un flux d’air conséquent et cela se voit surtout dans le test combiné où la carte graphique fait bien monter les températures en interne.
Le Dark Base 700 White Edition ne se cantonne pas à être seulement silencieux sans pour autant prétendre à une certaine efficacité dans le refroidissement des composants qu’il intègre. Certes cela passe par une augmentation du volume sonore, mais le boitier dispose d’une bonne gestion de la ventilation avec ces deux modes : Performance (donnant le champ libre aux Silent Wings 3) ou Silent (réduisant la vitesse de rotation à 1000 tr/min max et optimisant ainsi le silence).
