Modulaire :

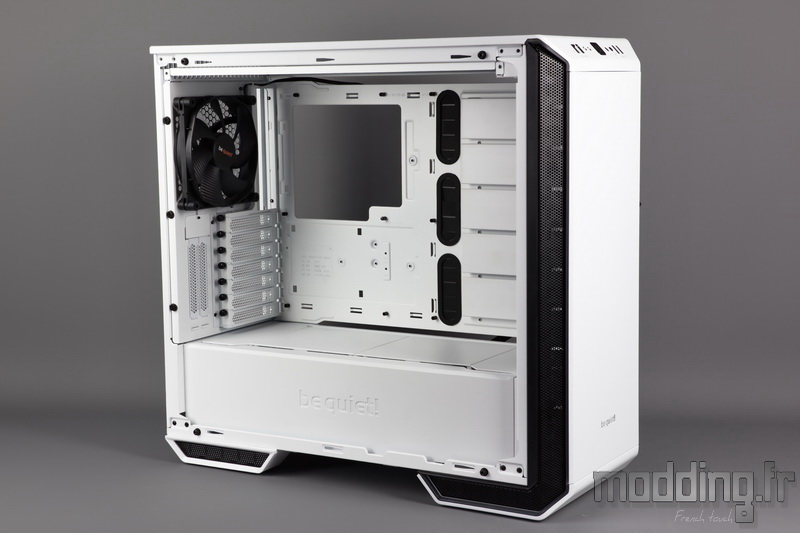

Le Dark Base 700 White Edition dans sa présentation classique ATX.
Nous allons détailler les différentes étapes pour passer le boitier en Reverse ATX qui consiste à retourner le plateau de la carte mère afin d’avoir la carte mère avec sa “tête” en bas et la carte graphique dans la partie haute du compartiment principal.
Il est à noter que l’inversion ne comprend pas le déménagement du bloc d’alimentation, ce dernier demeure à sa place d’où le fait d’avoir une plaque médiane qui reste fixe.

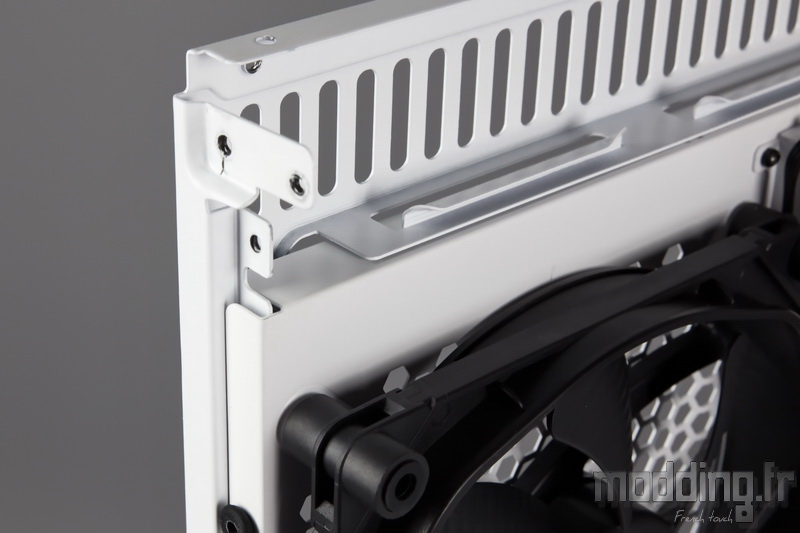

On commence par retirer le support de ventilation supérieure.
L’emplacement des ventilateurs étant décalé vers le panneau en verre trempé, il est alors logique que le support suive cette inversion.

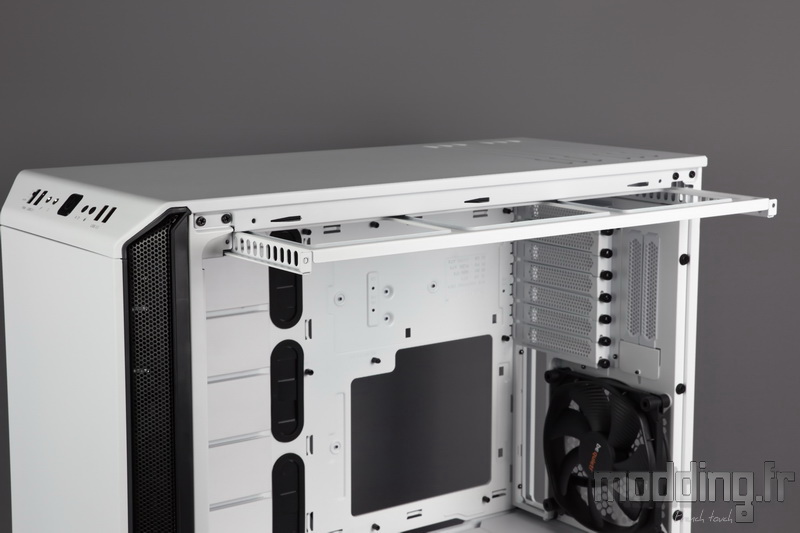

Ce n’est pas noté sur le guide d’utilisation, mais il faut aussi retirer le Top du boitier.
En effet, nous allons devoir faire suivre les câbles issus du panneau des connectiques du côté du nouvel emplacement des coulisses.

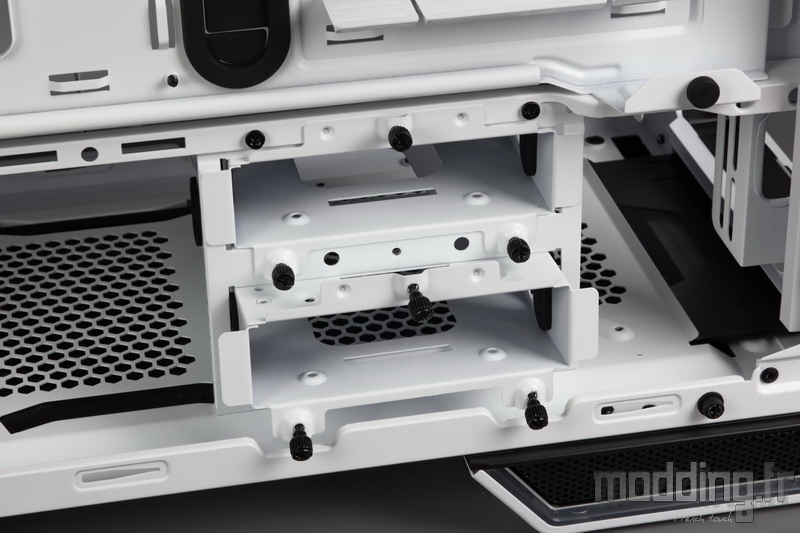

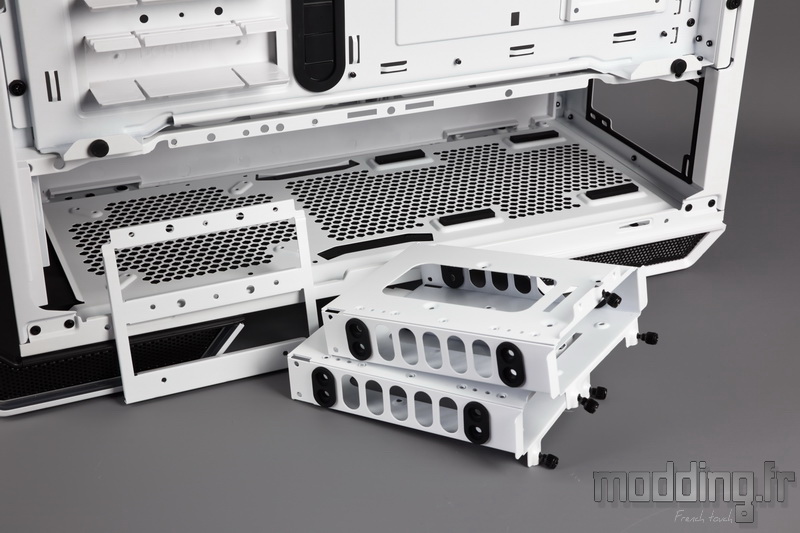

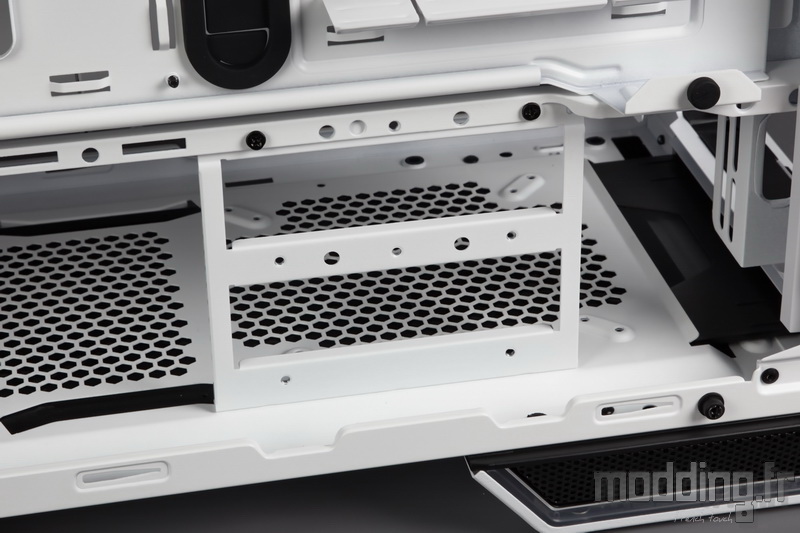

On démonte les deux cages HDD ainsi que leur support.

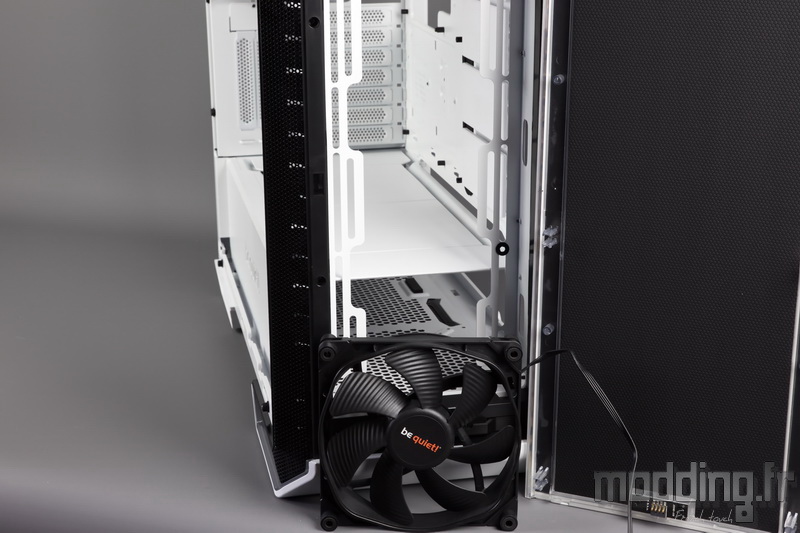

Le ventilateur avant doit aussi suivre cette inversion afin de faire passer le câble par l’ouverture opposée.
Du coup, il nous faut retirer la façade ainsi que le filtre avant.

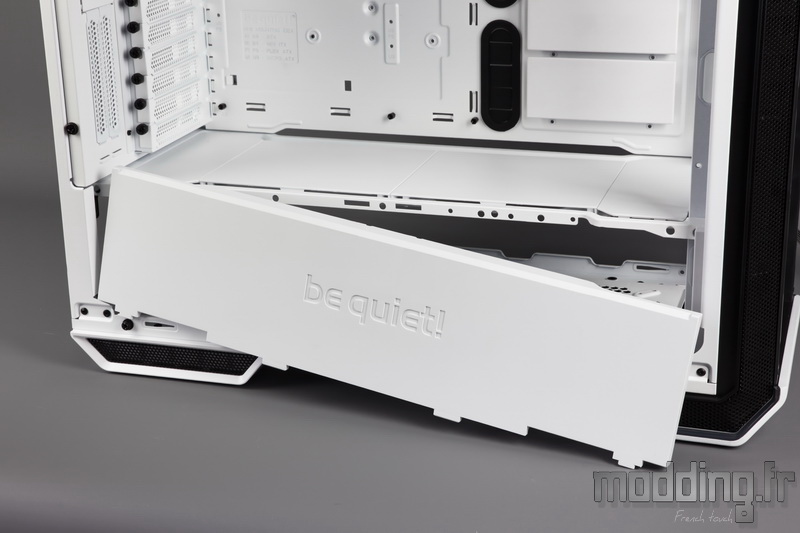

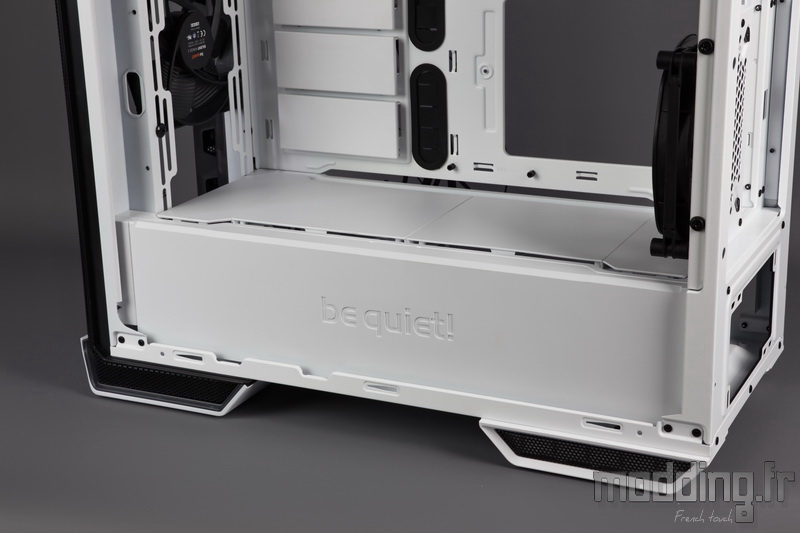

On dépose le flanc du cache-alimentation.
On attaque ensuite la dépose du plateau de la carte mère.

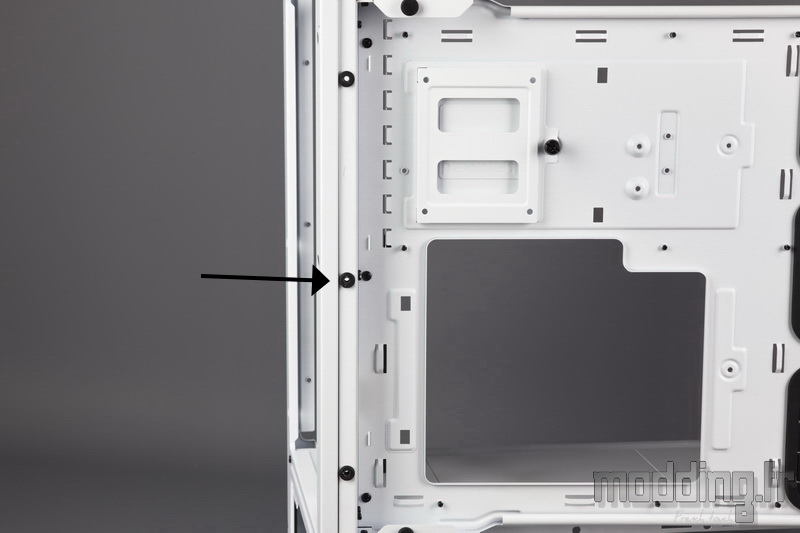

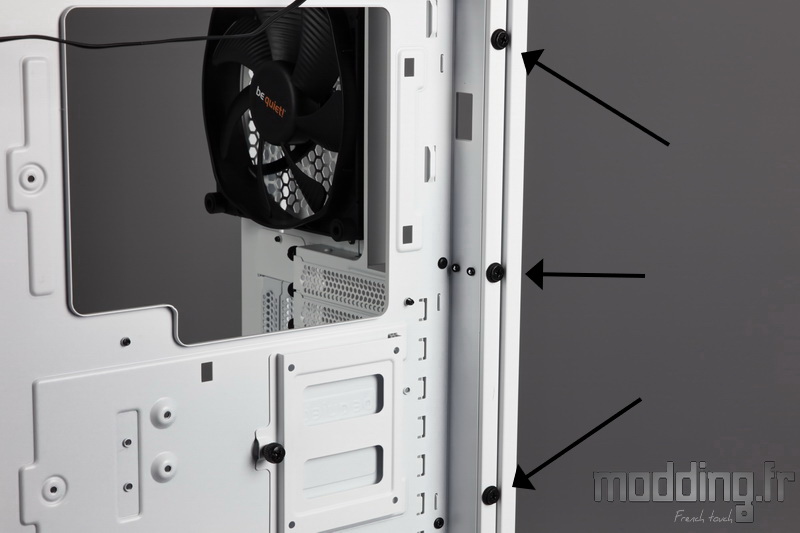

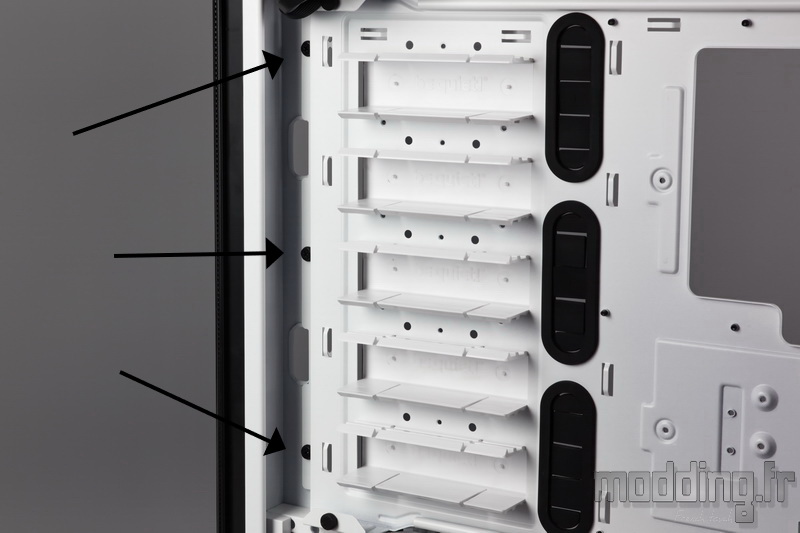

On retire dans un premier temps les 3 vis placées sur le montant arrière du châssis du coté du compartiment principal.
On prête attention à la façon dont la structure du plateau de la carte mère se glisse au niveau du châssis, notamment sa plaque arrière.

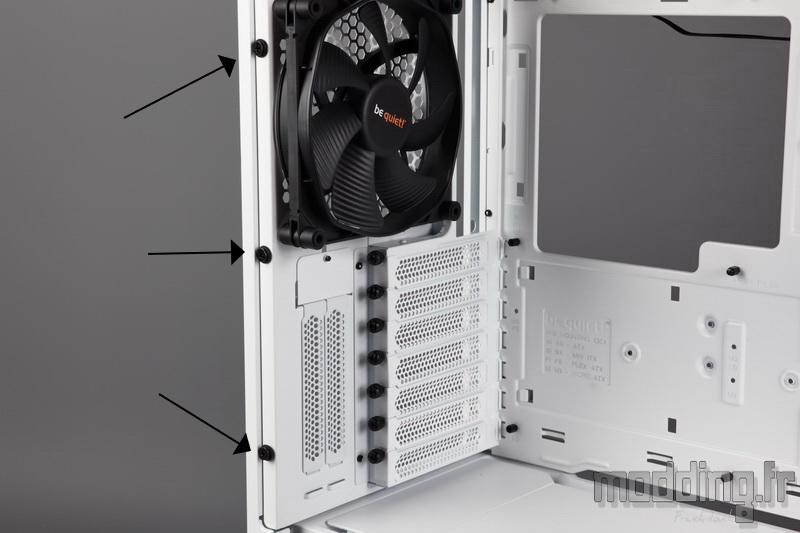

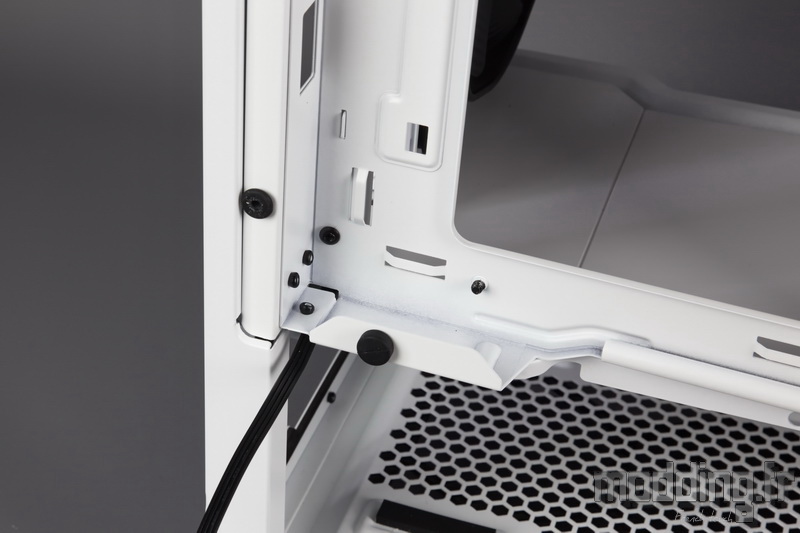

On retire les vis présentes sur le montant arrière du châssis du côté des coulisses.
On finit par les trois dernières vis prenant place sur le bord antérieur du plateau de la carte mère.

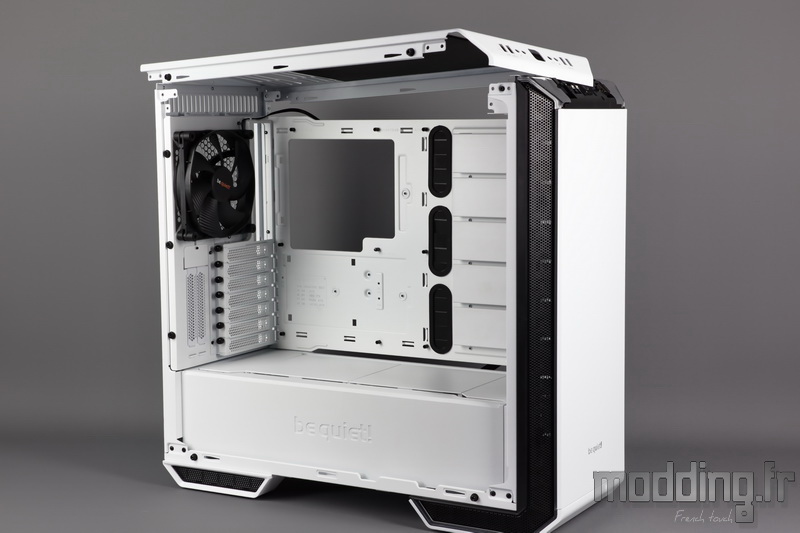

Le plateau est libre de ses liens avec le châssis.

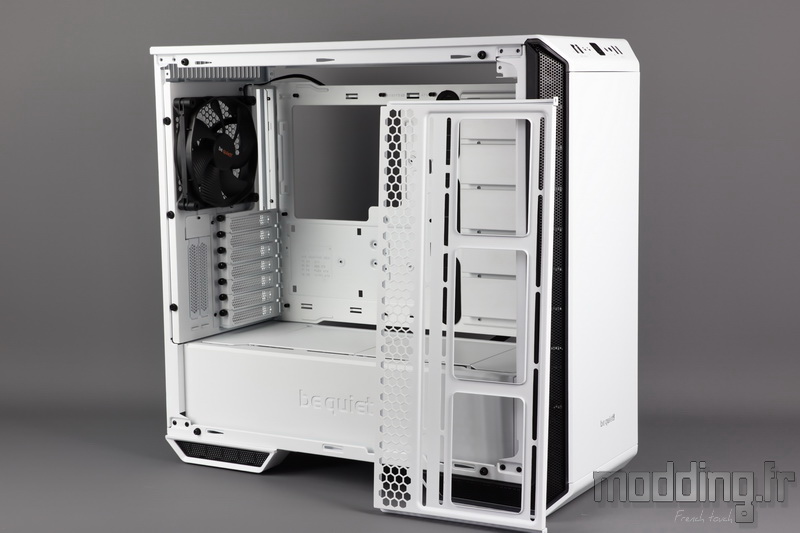

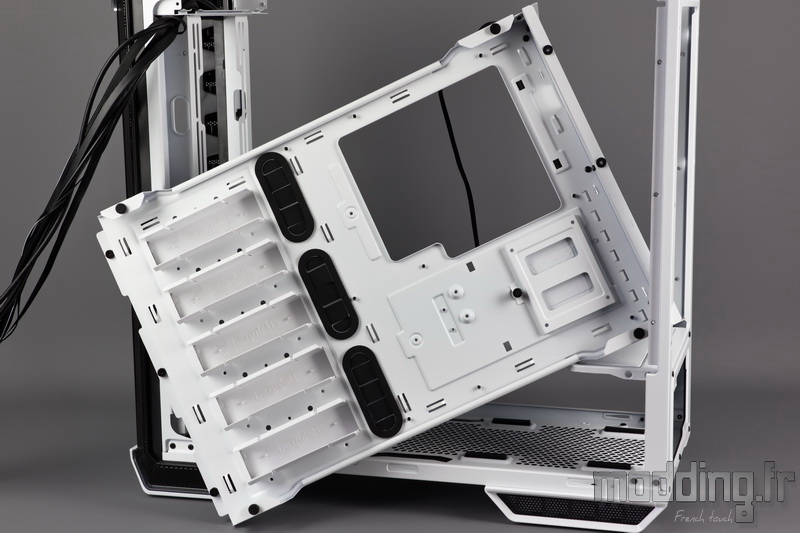

On soulève l’ensemble des câbles et l’on tire, vers soi, le bord antérieur du plateau tout en faisant pivoter ce dernier sur son axe représenté par sa jonction avec la plaque arrière intégrant les équerres PCI.
Avant de basculer le plateau de la carte mère de l’autre côté du châssis, on s’occupe des câbles du boitier.

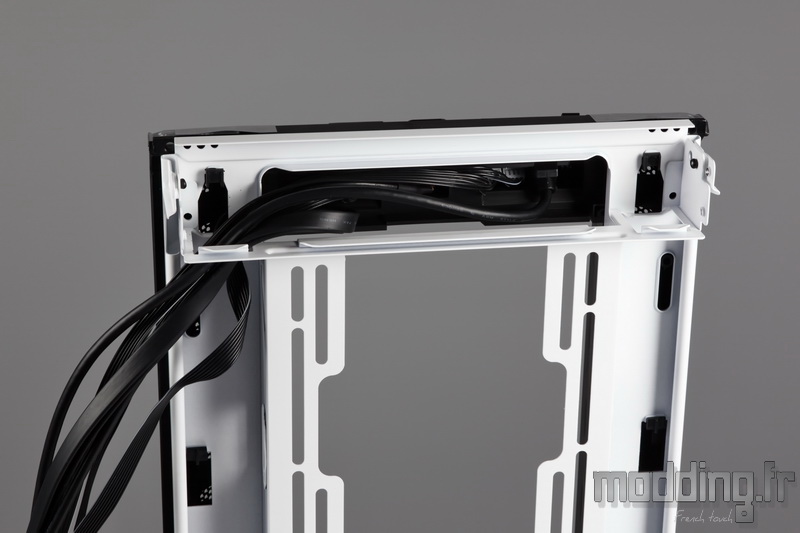

Le châssis dispose d’une ouverture similaire sur le bord opposé et vu que les coulisses passent de l’autre côté, il faut en faire de même avec les câbles.
C’est nettement plus facile de le faire une fois le Top déposé.

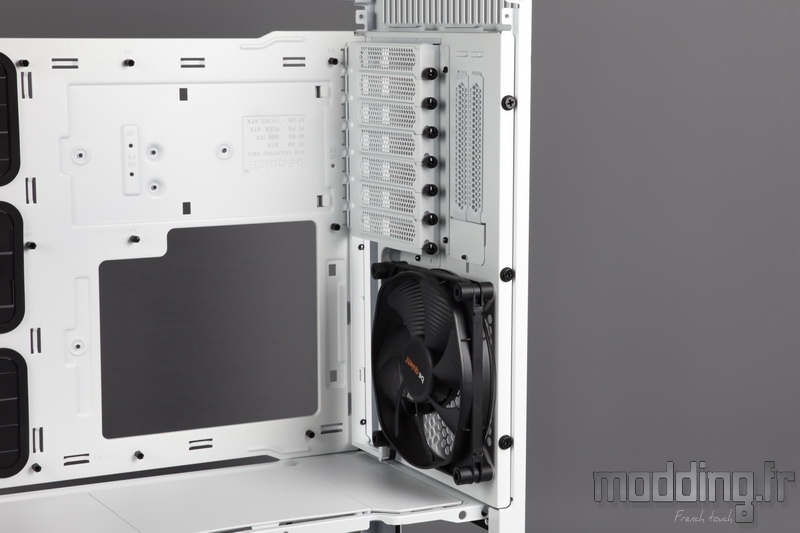

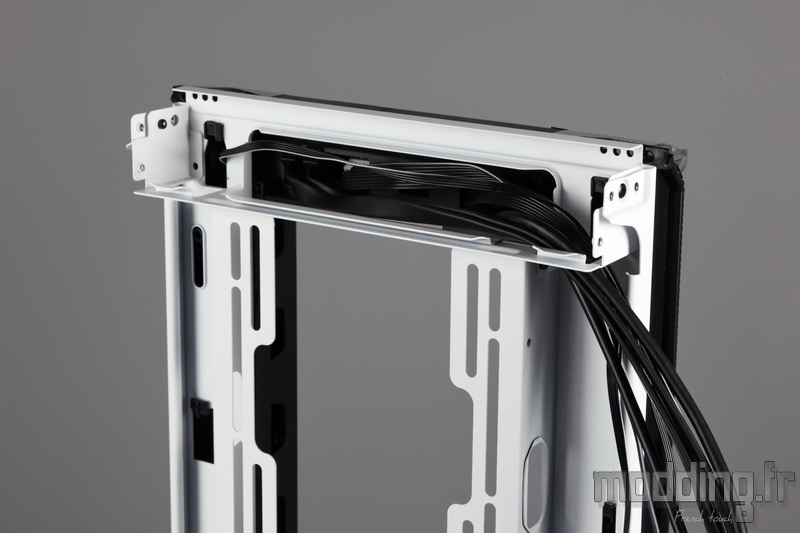

On retourne le plateau de la carte mère et l’on glisse le câble du ventilateur arrière dans ce petit espace.
On entame sa fixation sur le montant arrière du châssis du côté des nouvelles coulisses.
On commence juste par fixer la vis placée au centre.
On s’occupe ensuite d’installer les trois vis sur le montant arrière du châssis du côté du nouveau compartiment principal.

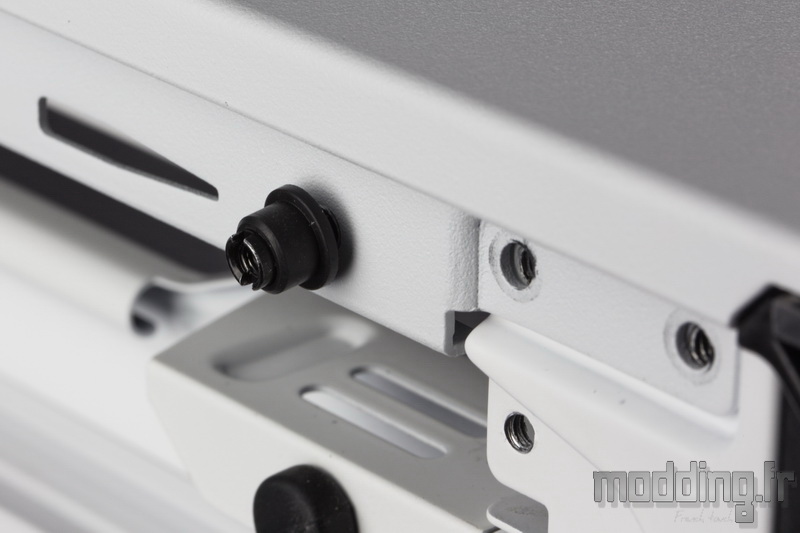

On prête attention à la bonne mise en place du plateau sans écraser les rondelles en caoutchouc.
On finit d’installer les deux autres vis sur le montant arrière du côté des nouvelles coulisses avant de se lancer dans l’installation des trois dernières vis sur le bord antérieur du plateau de la carte mère.

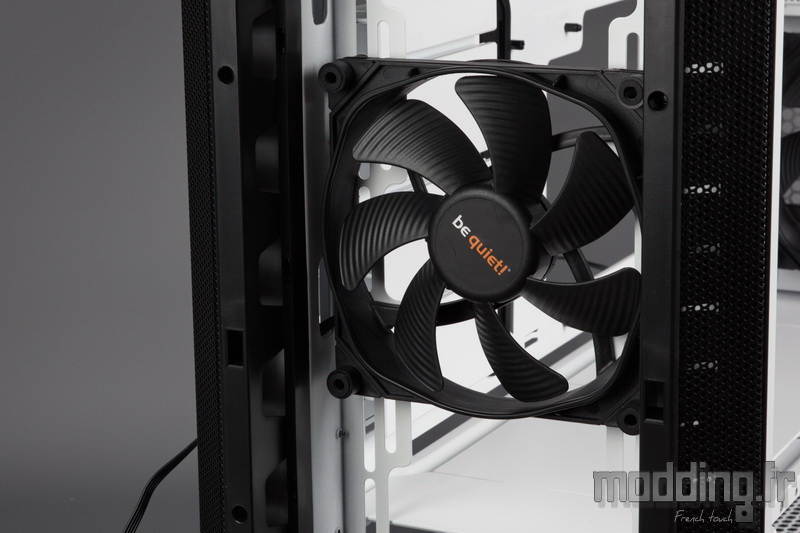

On tourne le ventilateur avant de 180° afin de passer son câble du côté des nouvelles coulisses.

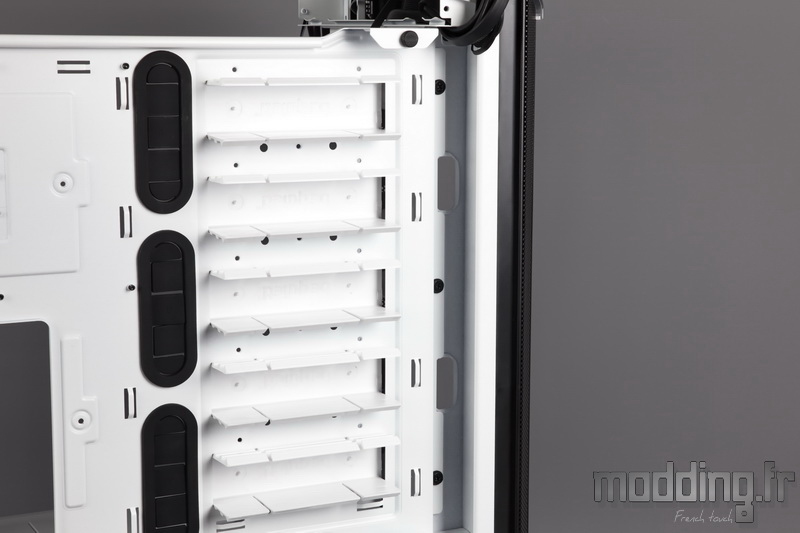

On fixe le support des cages HDD sur son nouvel emplacement.
On passe sur l’installation des deux cages HDD.
On note que les bords inférieurs du châssis présentent des encoches pour faciliter la mise en place de la cage inférieure.
On remonte la paroi latérale du cache-alimentation sur son nouvel emplacement.
On peut alors remonter la façade sans oublier le filtre avant ainsi que le Top et ses 11 vis.
Le support de ventilation supérieure prend position du côté opposé.
Nous avons bientôt fini…
Il reste plus qu’à inverser la position des points de fixation du panneau en verre trempé.
La structure en acier dispose d’une fente permettant d’insérer un tournevis plat afin de les dévisser.

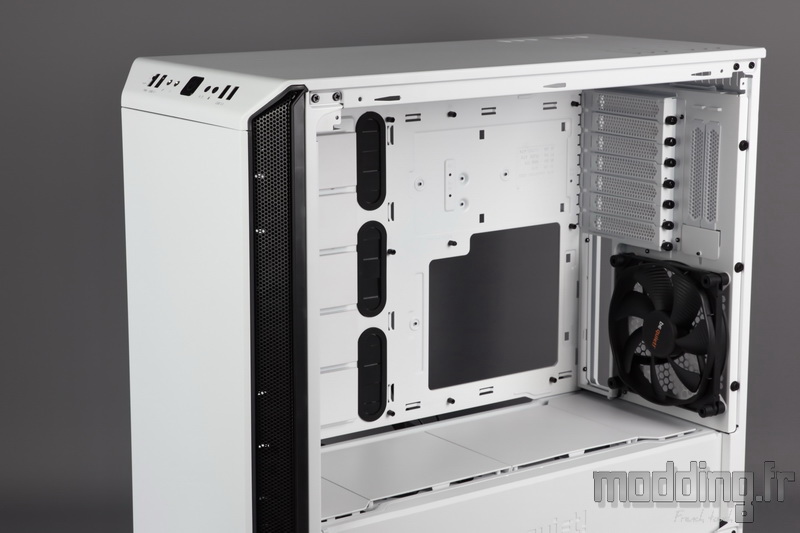

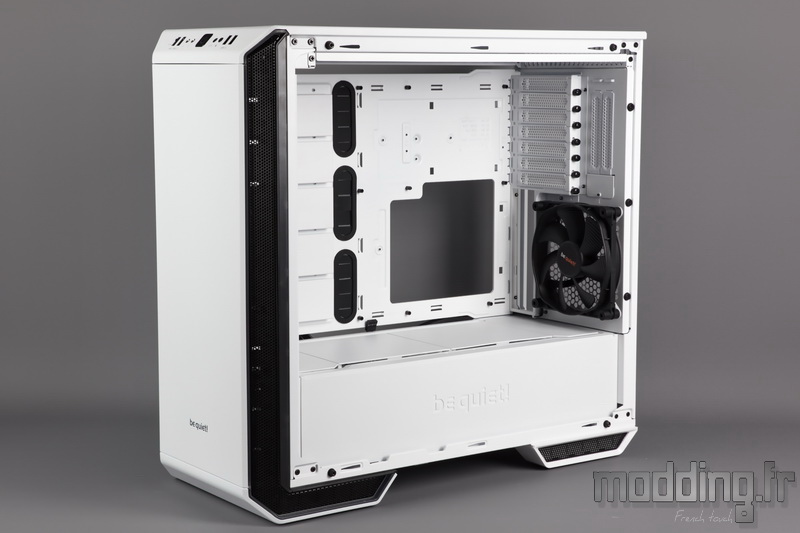

Nous voici avec notre Dark Base 700 White Edition en Reverse ATX.
Il ne nous reste plus qu’à le remettre dans sa forme ATX pour passer à la rubrique suivante…
