[TEST] Boitier Bequiet! Dark Base 700 White Edition

Démontage :

On commence par la façade… ou tout du moins une partie de celle-ci !
En fait, il s’agit de la plaque en aluminium que l’on peut enlever de la structure de la façade de façon à accéder aux différents filtres du Dark Base 700 White Edition.

Pour cela, on positionne les doigts sur les bords de la plaque au contact du liseré translucide et l’on tire doucement vers soi.

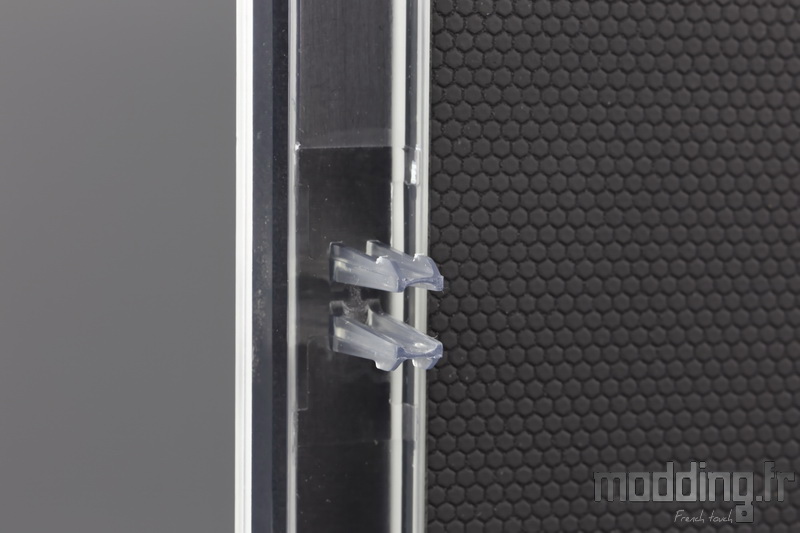

La plaque dispose de trois clips sur chacun de ses bords.
Pour retirer efficacement cette partie de la façade, il nous faut positionner les mains au niveau de ces clips.
On tire en haut, puis au milieu, puis en bas… On effectue l’opération une seconde fois voire une troisième fois et la plaque vient à nous.
Cela semble assez aléatoire comme dispositif, mais finalement ça tient le coup si, bien sûr, nous ne forçons pas comme des malades…
Heureusement, nous n’avons pas à nettoyer les filtres tous les 4 matins…

Ces clips s’insèrent dans la structure de la façade, au niveau de leur logement respectif.

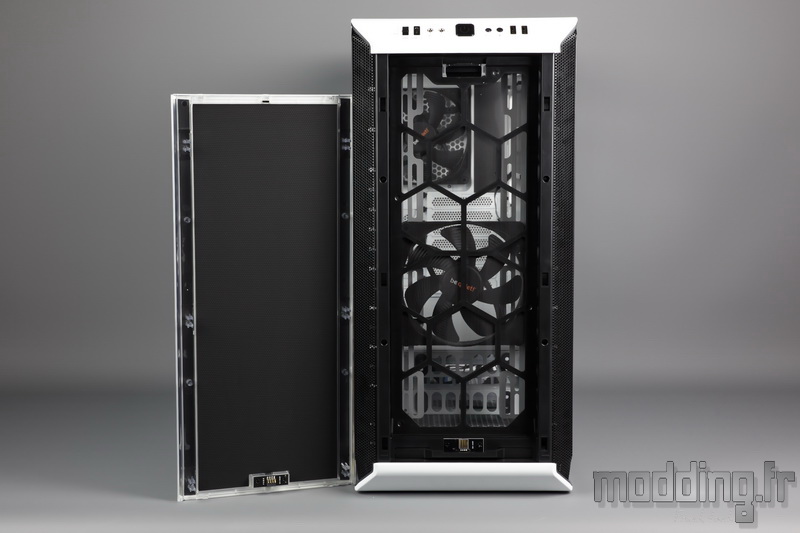

Le premier filtre est placé sur la partie avant du châssis.

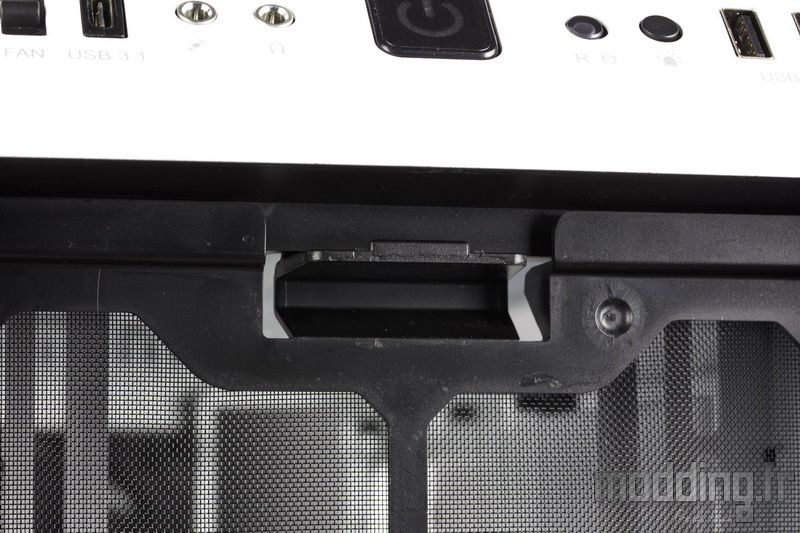

Une languette positionnée sur le bord supérieur de son armature permet de le désolidariser du boitier.

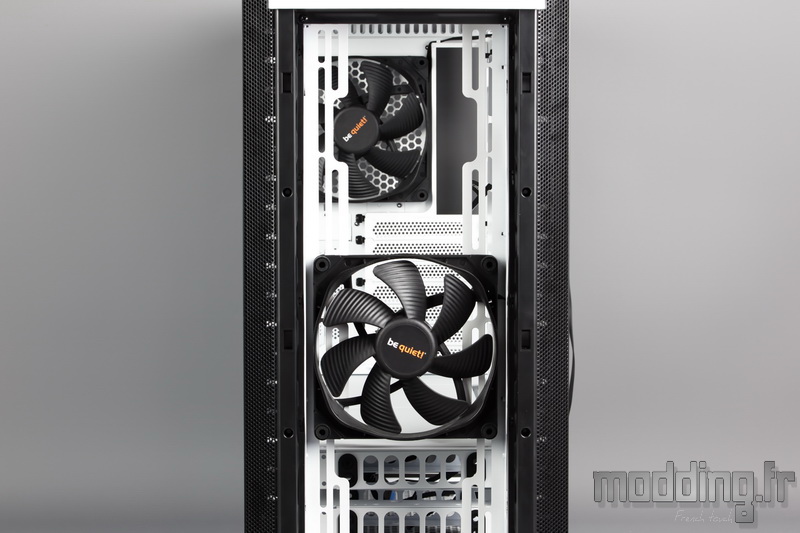

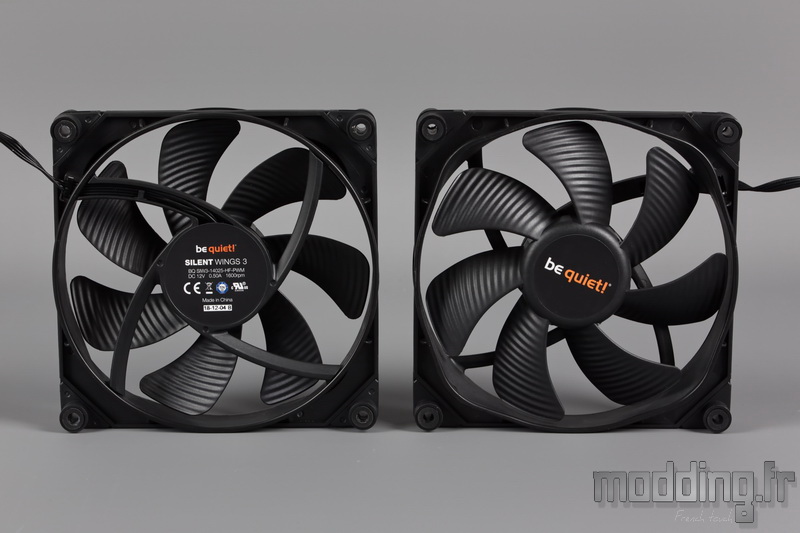

On retrouve les trois emplacements pour ventilateurs en 120 mm ou en 140 mm.

Les points de fixations sont de forme oblongue, ce qui permet d’ajuster la hauteur des ventilateurs voire celle du radiateur.
Le Dark Base 700 White Edition peut accueillir à l’avant du châssis, un radiateur 360 ou 280.

Sur les bords de la façade, au niveau de la structure en plastique, nous avons toute une série d’ouvertures qui communiquent avec les grilles Mesh latérales.

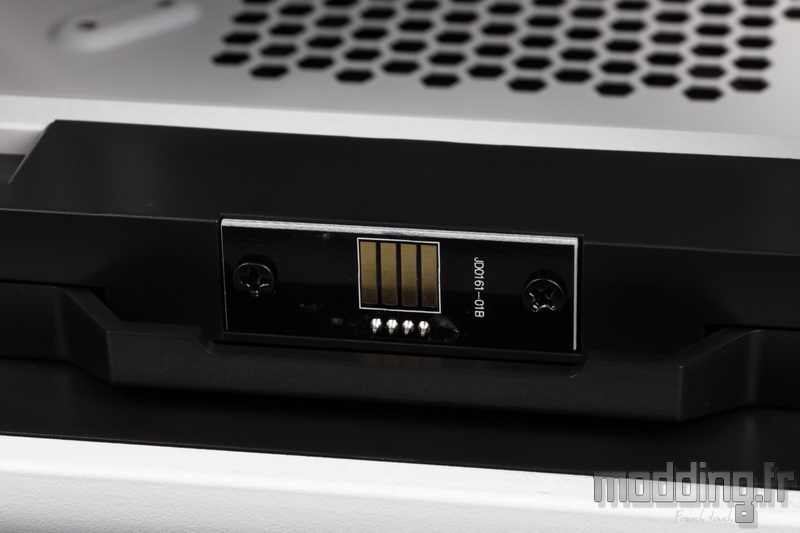

Dans la partie basse, on note la présence d’une prise contact à 4 pôles. Elle permet d’assurer la liaison avec les bandes de LED présentes dans la structure de la plaque en aluminium de la façade.

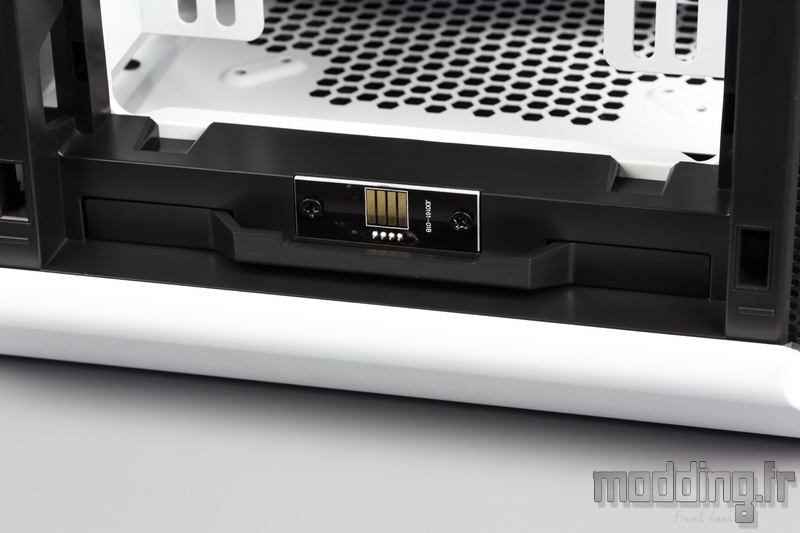

Juste en dessous, nous devinons une sorte de poignée…

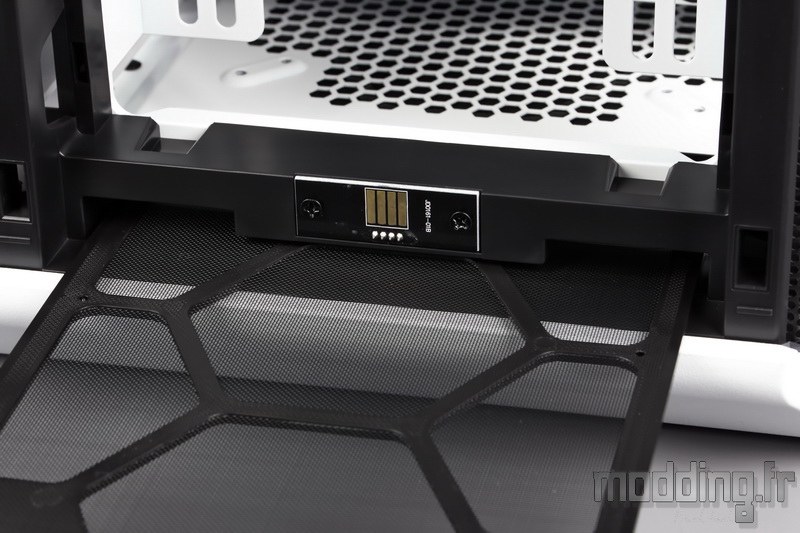

… En tirant dessus, nous retirons le fameux filtre qui se trouve sous le boitier.
Il glisse bien vers l’avant du boitier !

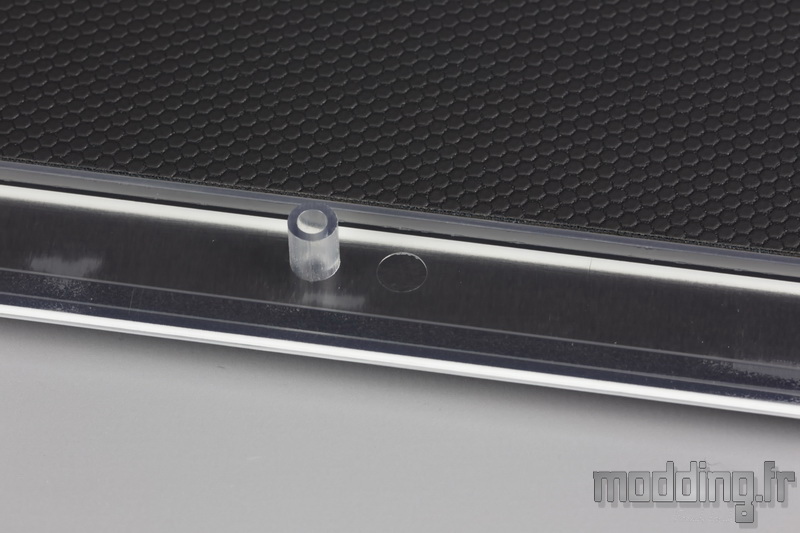

La plaque en aluminium repose sur une armature en plastique translucide.
Un revêtement d’isolation phonique occupe la quasi-totalité de la superficie de cette structure.
À proximité des bordures sont dissimulées deux bandes de LED. On aperçoit la bande adhésive et donc leur face interne noire sur la photo.

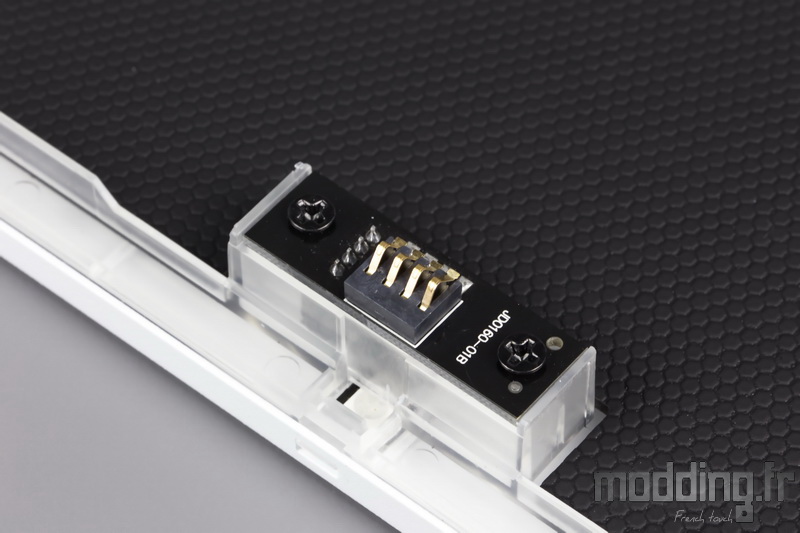

Dans la partie inférieure, nous avons la prise contact mâle.

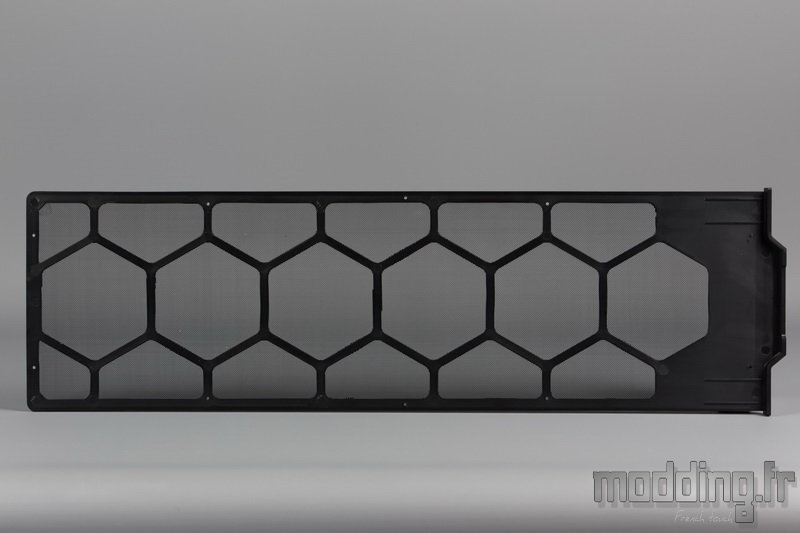

Le filtre inférieur.

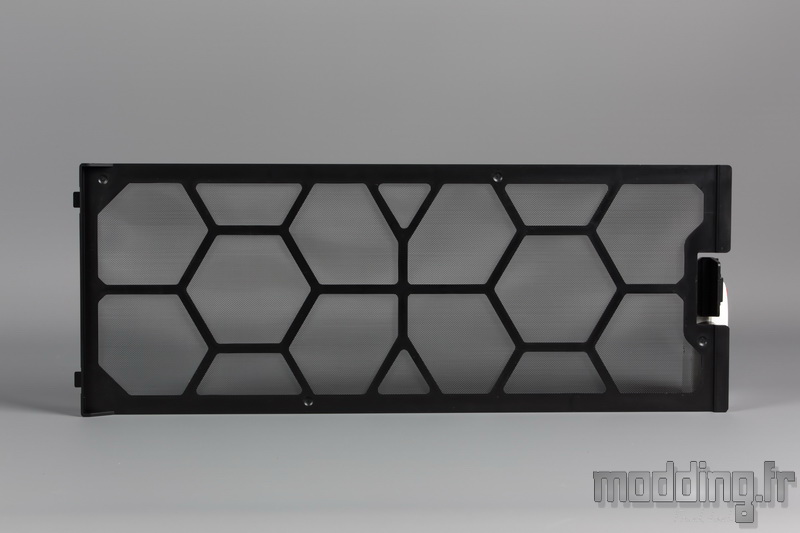

Le filtre avant.

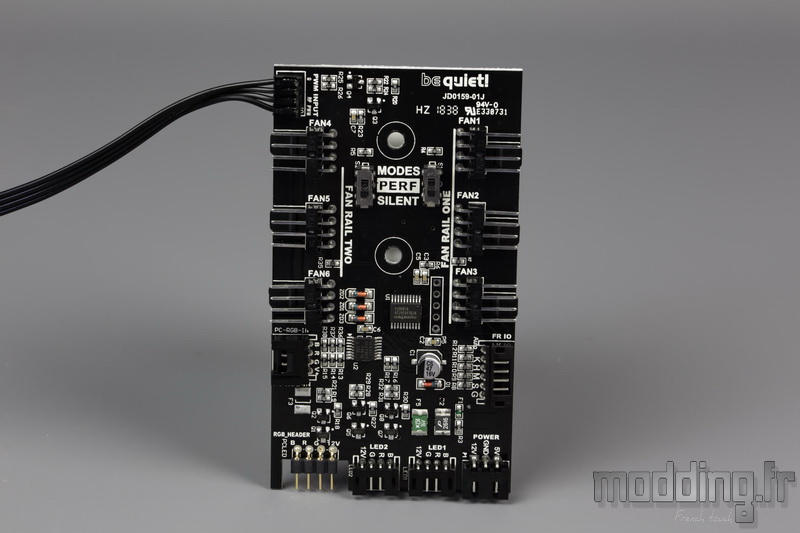

La centrale de commande interne du Dark Base 700 White Edition. Beaucoup plus complète que celle du Dark Base 900.
Nous avons deux parties au sein de ce PCB, la partie Hub PWM :

Dans le coin en haut à gauche nous avons la prise du câble PWM que l’on branche sur une des prises PWM de la carte mère (assurant le mode Auto du Rheobus).
Sur le bord droit nous avons une première série de trois prises 4-pins (Fan Rail One).
En face, sur le bord gauche, nous avons une seconde série de trois prises 4-pins (Fan Rail Two)
Entre ces deux rails, nous avons deux interrupteurs pour chacun des rails avec deux positions : Perf et Silent

Deux commutateurs pour chacun des deux rails de ventilateurs. Avec les trois positions “manuel” du Rheobus, nous portons le nombre à 6 niveaux de vitesse de rotation.
Dans le mode Perf : Position 1 = 50% de la vitesse, Position 2 = 75% et position 3 = 100%.
Dans le mode Silent : Position 1 = 25% de la vitesse, Position 2 = 45% et position 3 = 65%.
De quoi peaufiner aux petits oignons la ventilation du Dark Base 700 White Edition. Qui plus est, on peut ainsi créer deux zones de ventilation distinctes.

La partie contrôleur RGB :

Sous le Fan Rail One, nous avons la prise qui relie le bouton de gestion RGB présent sur le panneau avant du boitier.
Dans le coin en bas à droite, la prise d’alimentation du PCB (Power).
Suivent “Led 1″ et “Led 2″ qui correspondent aux deux bandes de Leds placées au niveau de la façade.
“RGB Header” est une prise pour bande de Leds externe avec de gauche à droite : B, R, G et +12 V.
“PC-RGB-In” : Connecteur relié au Header Led à la carte mère.

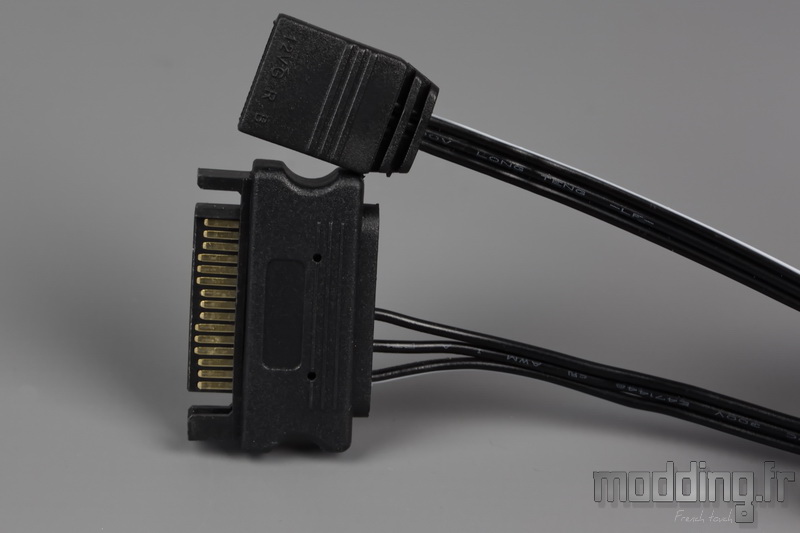

Le câble du bas est celui qui alimente le PCB. Il se connecte à une prise Sata du bloc d’alimentation. Sans ce branchement, le contrôleur RGB et le Hub PWM ne peuvent fonctionner.
Le câble du haut se branche sur la prise “PC-RGB-In”, du moins la prise que l’on voit est celle qui se branche sur le Header RGB de la carte mère.
Alors… Si nous possédons une carte mère gérant le RGB, le rétroéclairage du Dark Base 700 White Edition passe sous le contrôle logiciel de ladite carte mère en branchant ce fameux câble. Nous bénéficions de plus d’effets, tout en nous limitant à la technologie des LED RGB classiques, mais surtout nous allons peaufiner la couleur affichée par les bandes de LED.

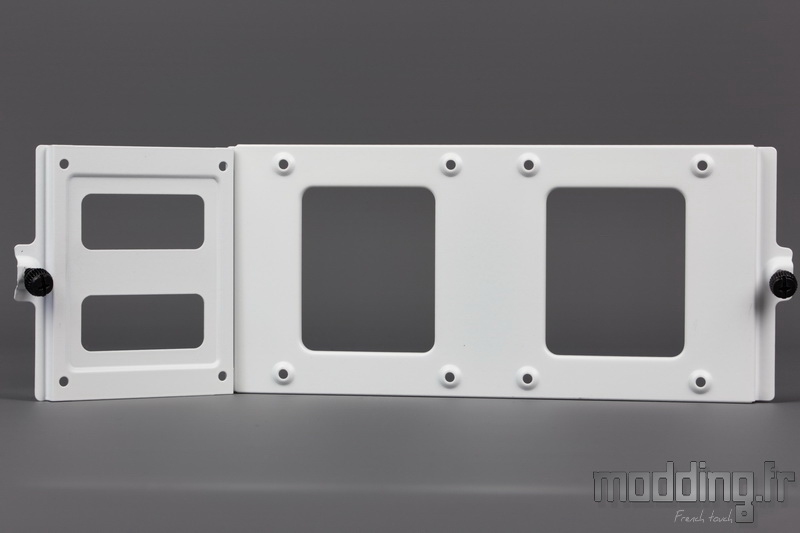

Les deux supports dédiés au SSD.

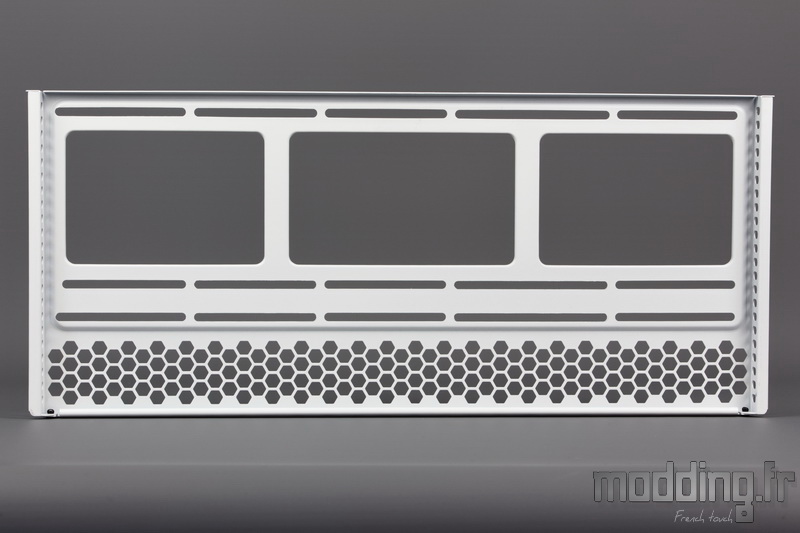

La plaque de ventilation supérieure avec les points de fixation de forme oblongue pour ajuster la position des ventilateurs voire d’un radiateur 360 ou 280.

Le Top du boitier est fixé au châssis par 11 vis.
Quatre vis sur chacun des bords et trois vis à l’arrière.

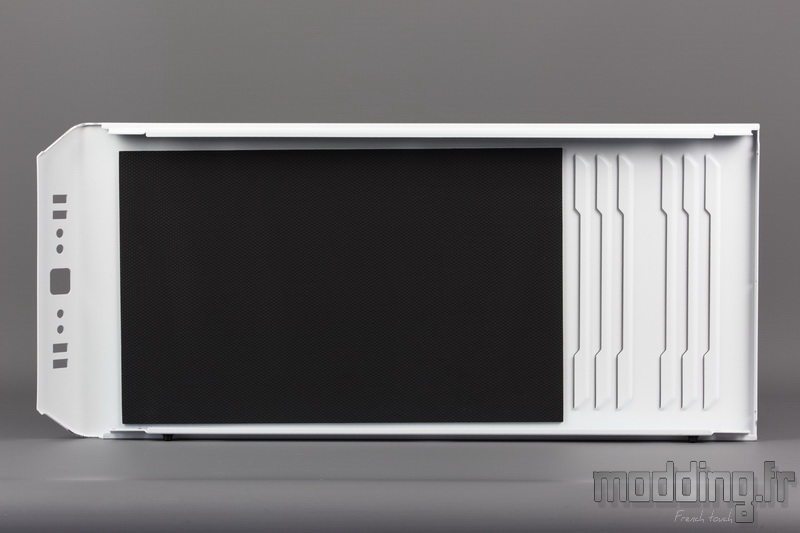

Sa face interne est aussi revêtue d’un isolant acoustique.

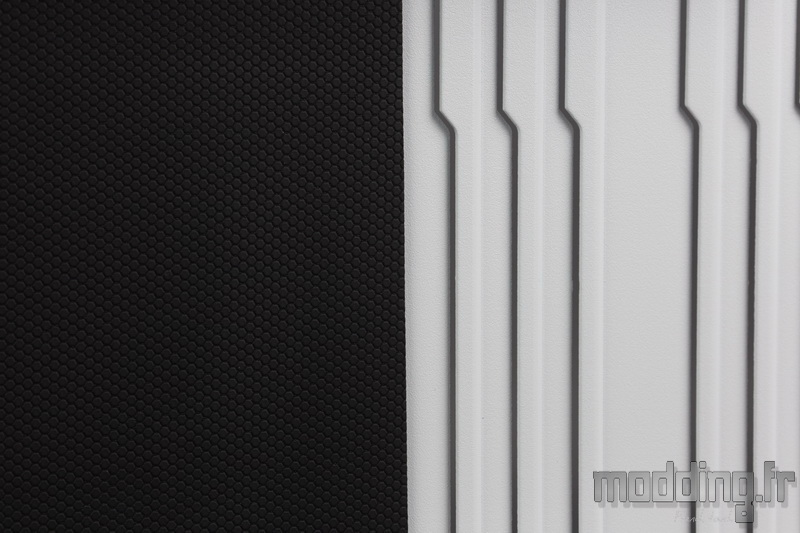

Les ouïes d’aération sont relativement fines, mais elles sont secondées par les ouvertures placées sur le haut de la paroi arrière.

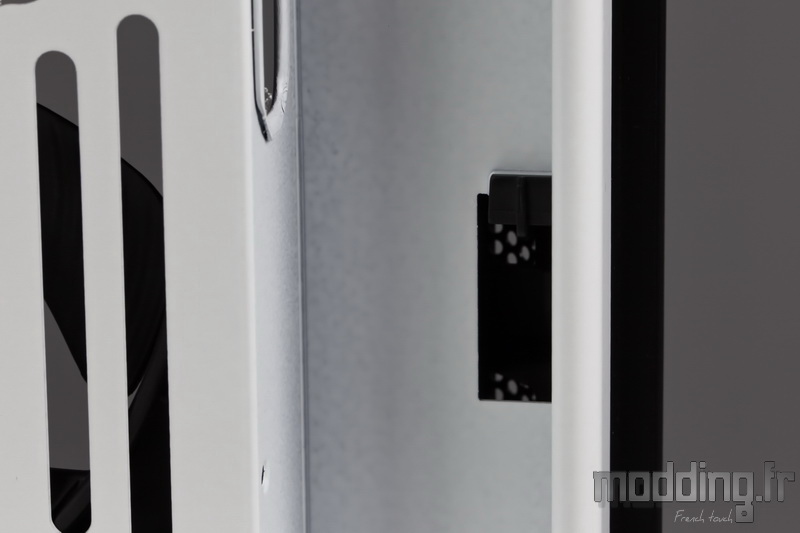

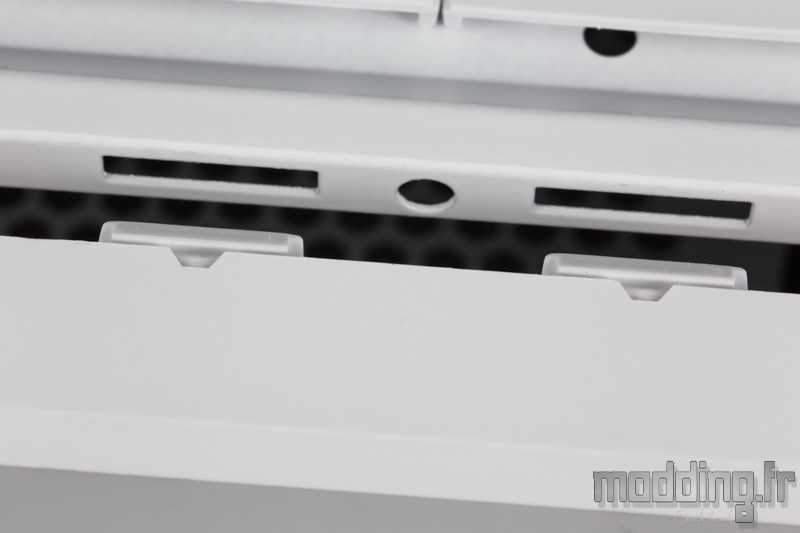

Deux petites encoches sont présentes sur le bord supérieur du flanc du cache alimentation, en position centrale.

Elles indiquent l’emplacement des clips de fixation.
On effectue une pression sur ces deux repères et on libère cette partie du cache alimentation.

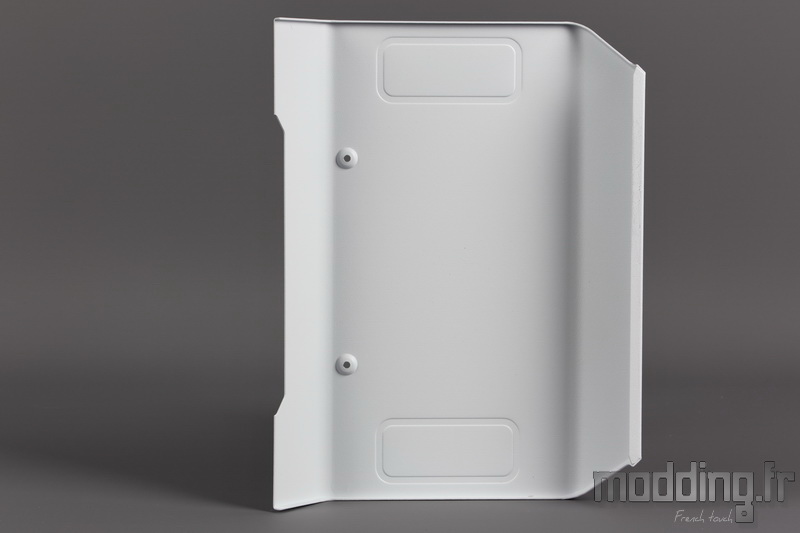

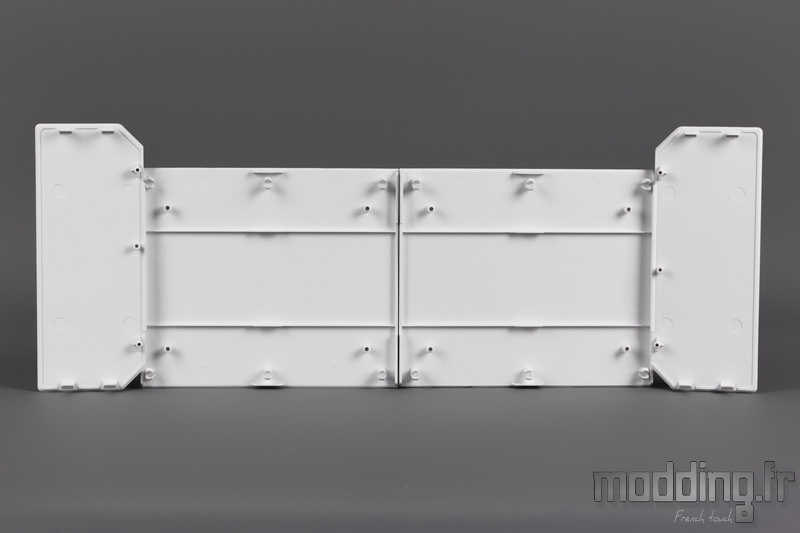

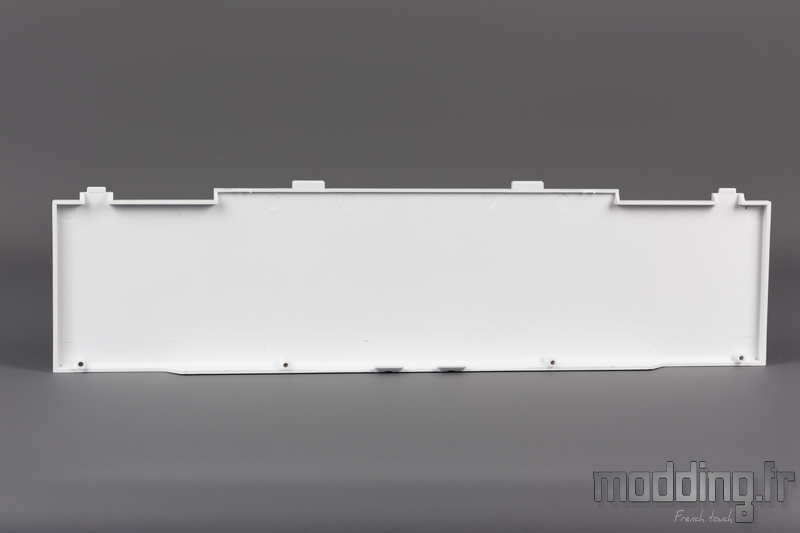

La paroi latérale du cache-alimentation.

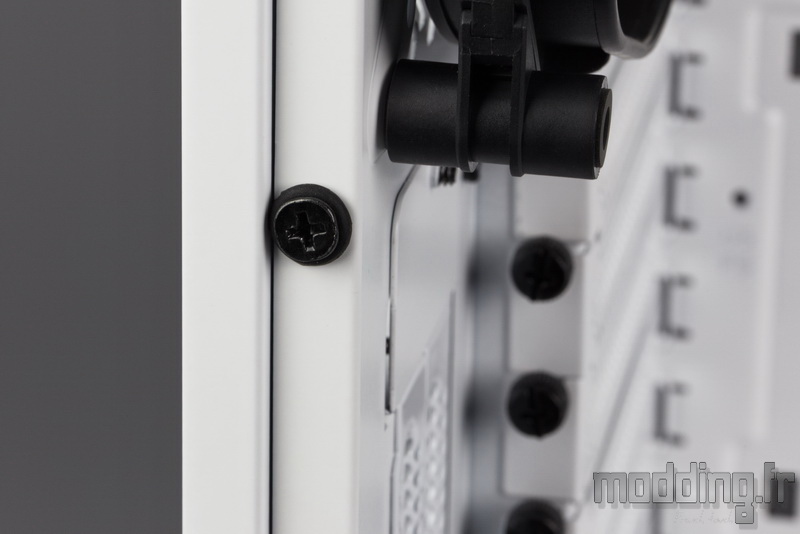

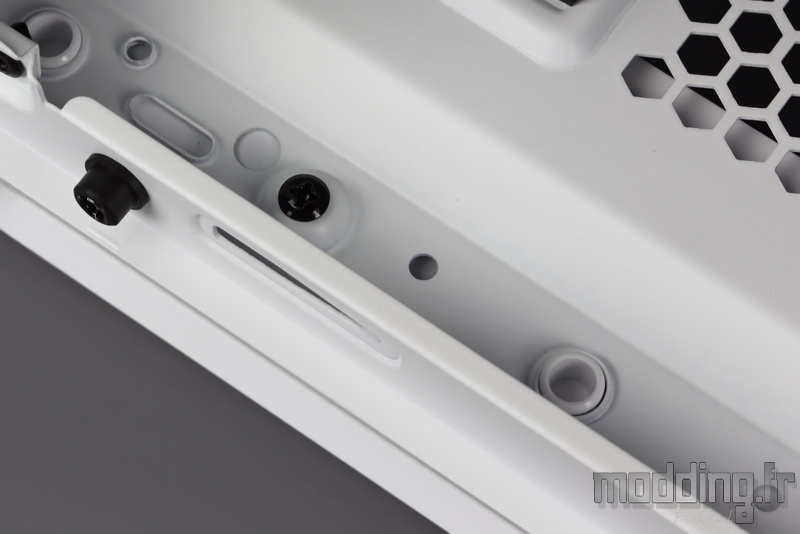

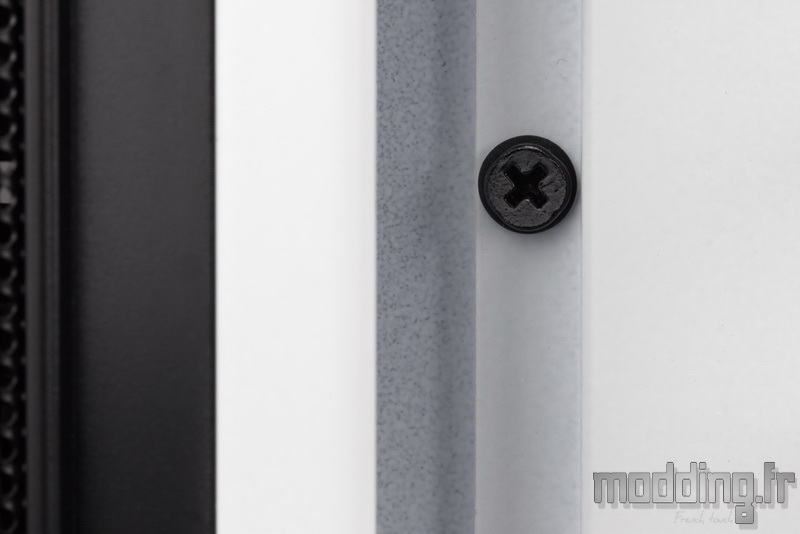

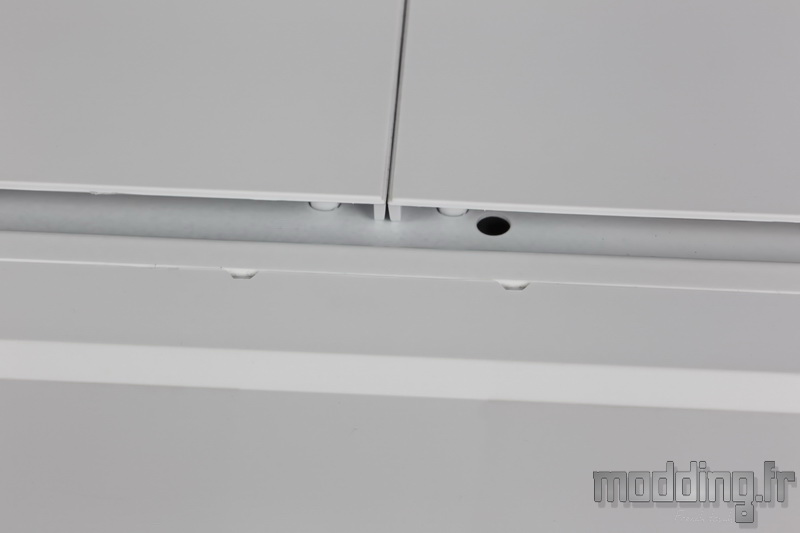

Sur les montants postérieurs du châssis et le bord avant du plateau de la carte mère, nous avons 3 groupes de 3 vis accompagnées de rondelles en caoutchouc.
Côté compartiment principal…

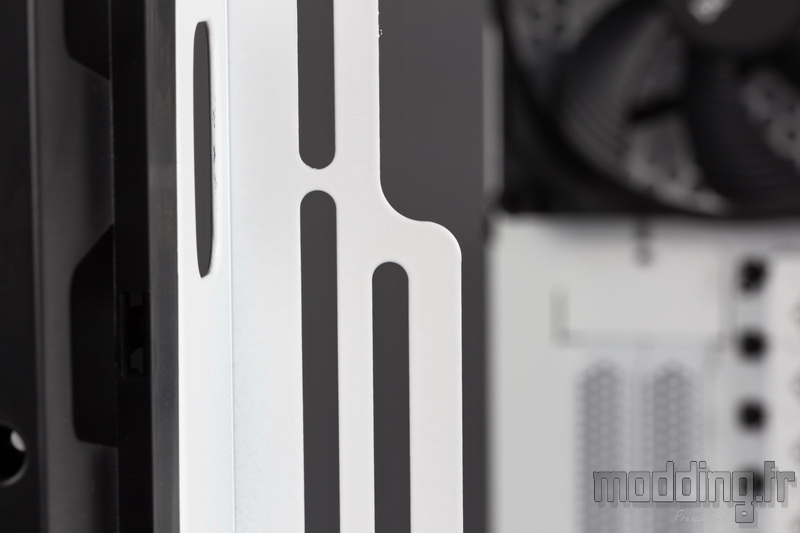

Montant arrière du côté des coulisses…

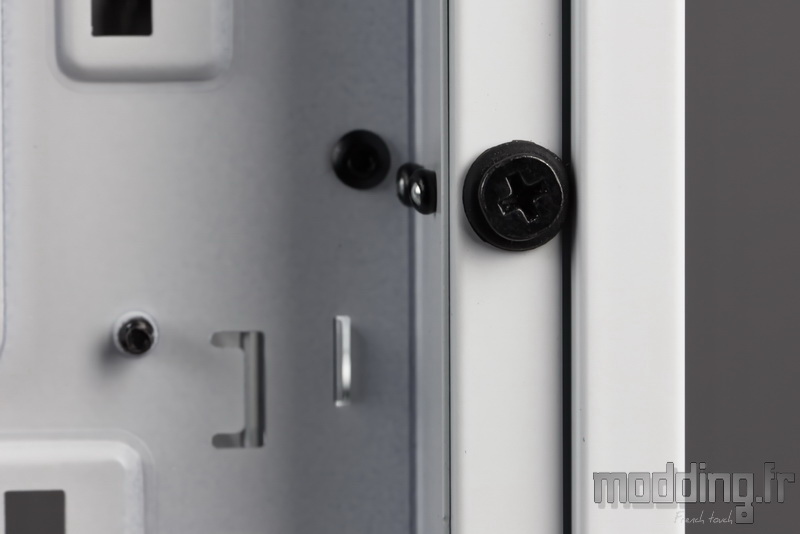

Le bord antérieur du plateau de la carte mère.

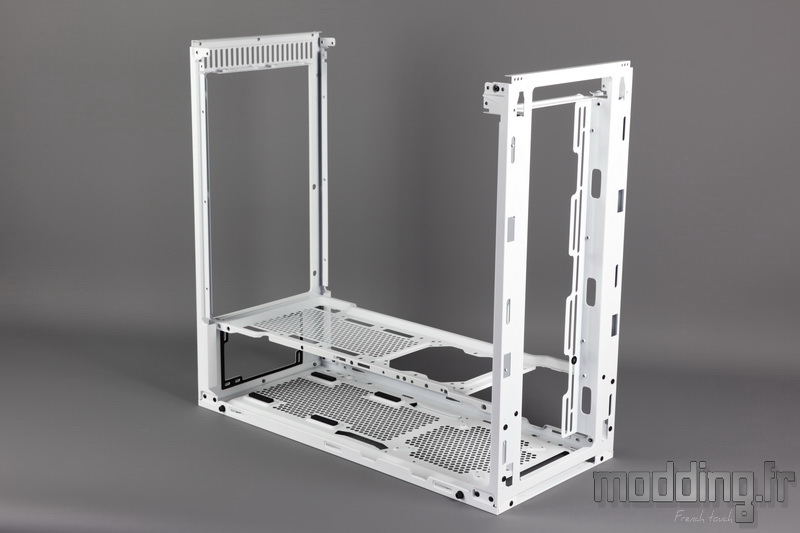

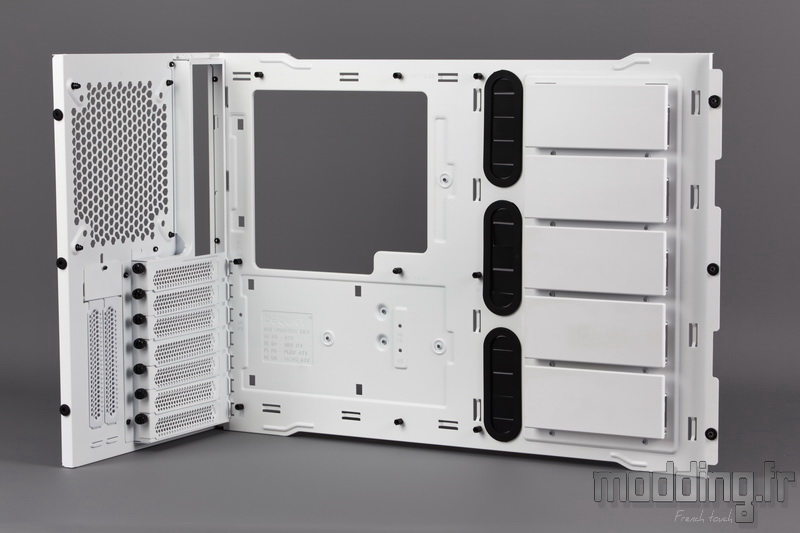

Une fois dévissées, nous allons pouvoir retirer le plateau de la carte mère !
En effet, tout comme le Dark Base 900, nous avons la possibilité d’inverser le sens de ce plateau au sein du châssis du Dark Base 700 White Edition.
Le boitier ATX se transforme en un boitier Reverse ATX.
Une rubrique est consacrée à cette modularité spécifique à la gamme Dark Base.

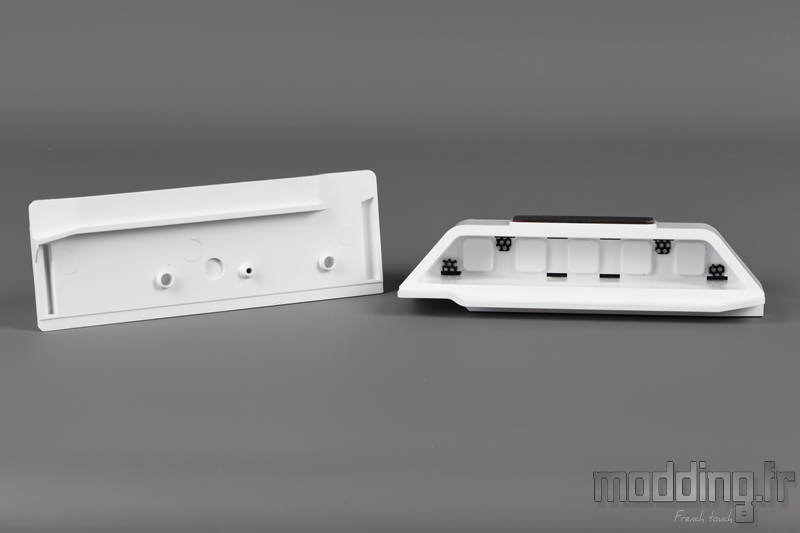

Les pieds positionnés à l’arrière du boitier sont fixés au châssis par une vis.

Les voici démontés.

On fait de même en ce qui concerne la base commune aux pieds positionnés à l’avant du boitier.
Si ce n’est que cette base fait partie intégrante de la structure de la façade.
Des encoches placées sur chacun des montants de cette façade assurent la fixation avec le châssis.

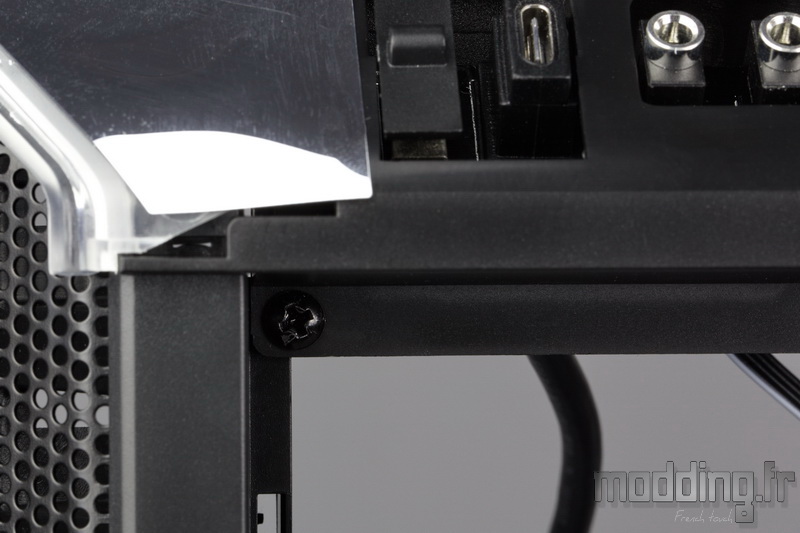

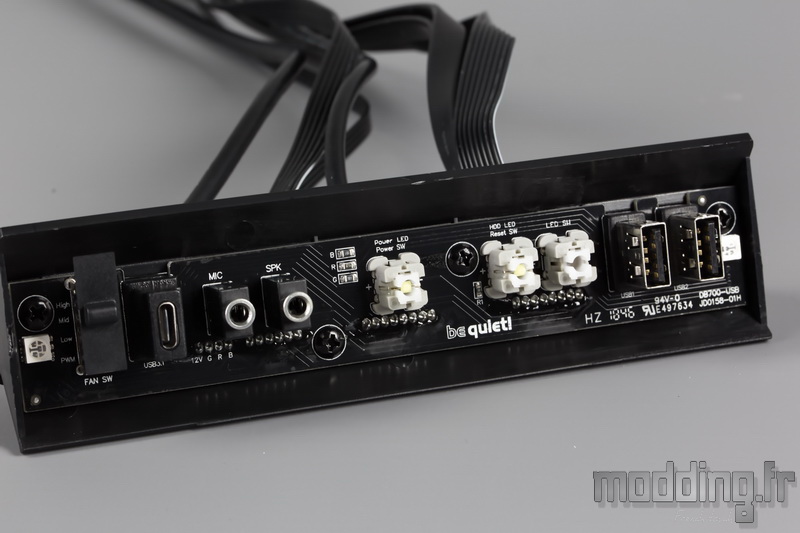

Deux vis retiennent le panneau des connectiques du boitier à cette structure.

On note la présence de LED RGB sur les extrémités du PCB des connectiques.
Elles assurent le rétroéclairage de la courbe supérieure du liseré translucide.

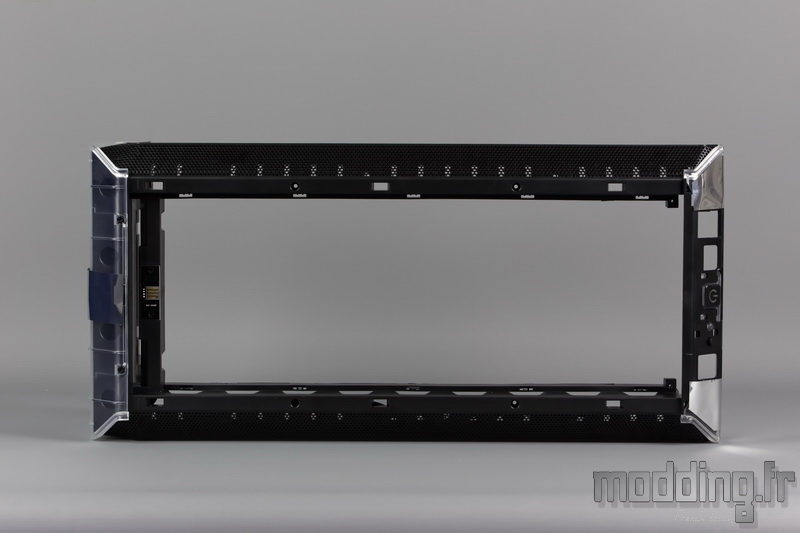

L’encadrement de la façade.

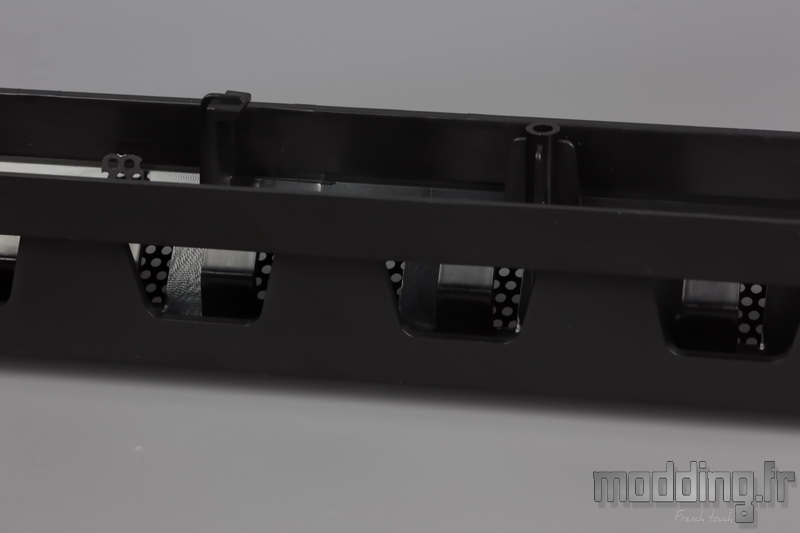

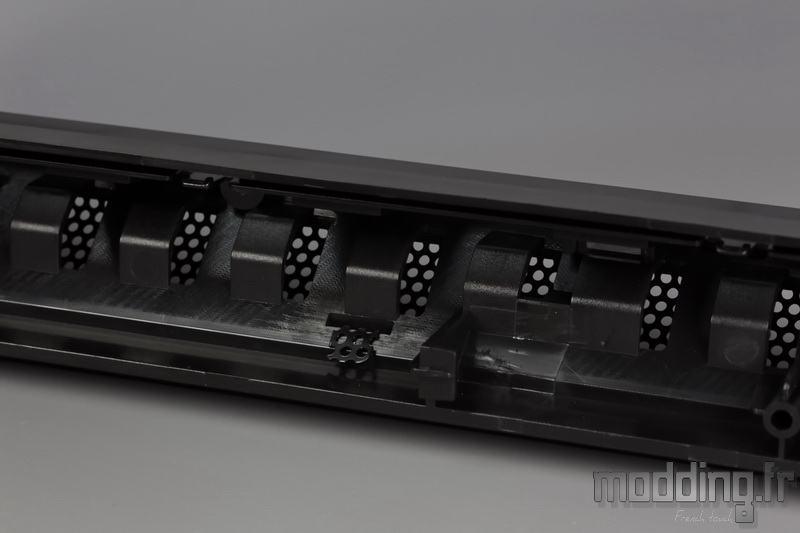

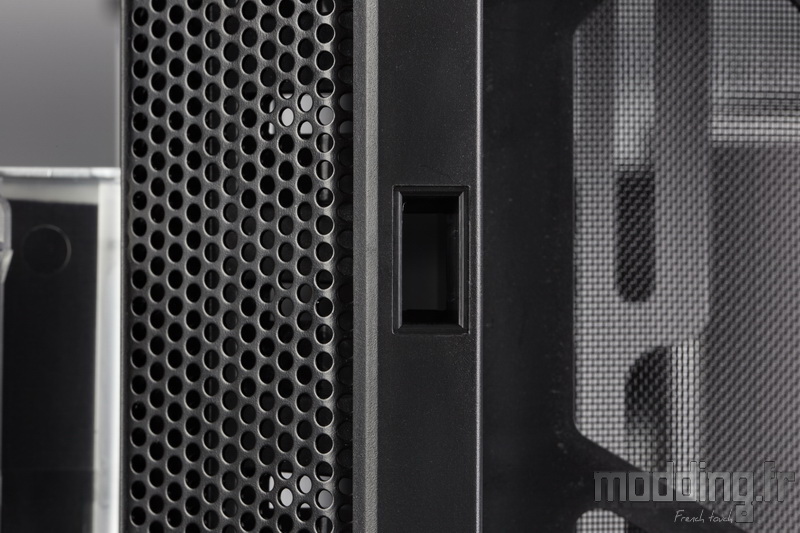

Derrière les grilles Mesh, Bequiet! met en place des chicanes, non pas pour diminuer le flux d’air, mais plutôt le niveau sonore qu’il peut produire au travers de ces ouvertures…

A force de côtoyer de trop près le monde du silence, le R&D semble oublier qu’il faut aussi optimiser le flux d’air afin d’avoir un meilleur rendement au sein de son châssis sans avoir à augmenter la vitesse de rotation des ventilateurs.

La partie basse de l’encadrement de la façade n’est autre que la structure des pieds avant du boitier.
Entre le plastique noir et la plaque en aluminium, nous avons une structure translucide dont les bords présentent les liserés de la courbure inférieure.

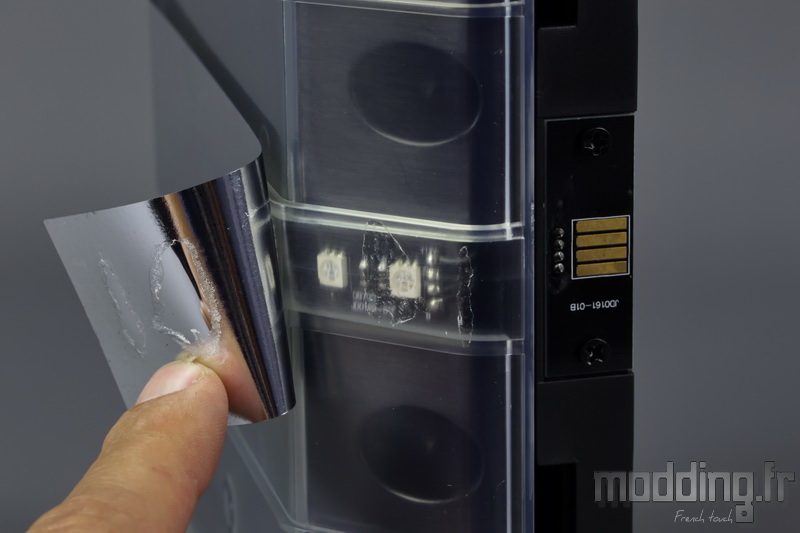

La bande de LED qui est chargée d’assurer le rétroéclairage à cet endroit se positionne au centre de cette structure translucide, un film métallisé force le rayonnement lumineux à se propager vers ces liserés.

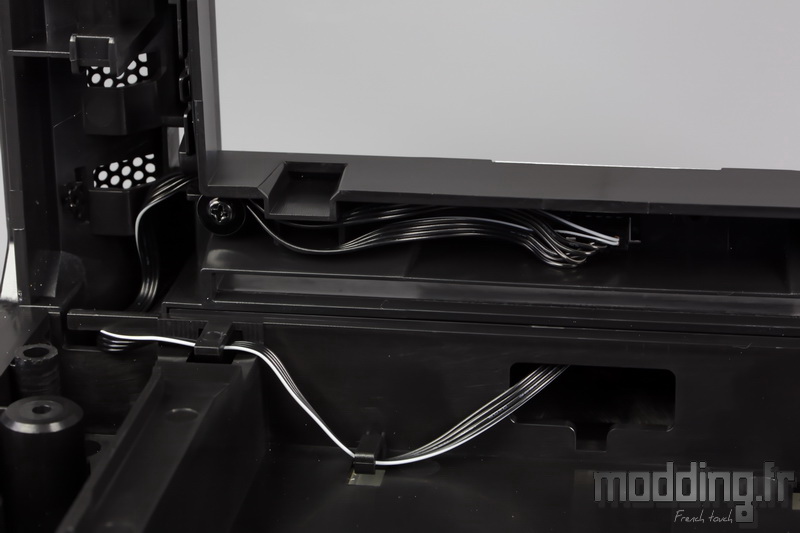

Les différents câbles des bandes de LED de la façade du Dark Base 700 White Edition.

Le capot en aluminium de la base du carénage est fixé par deux vis.

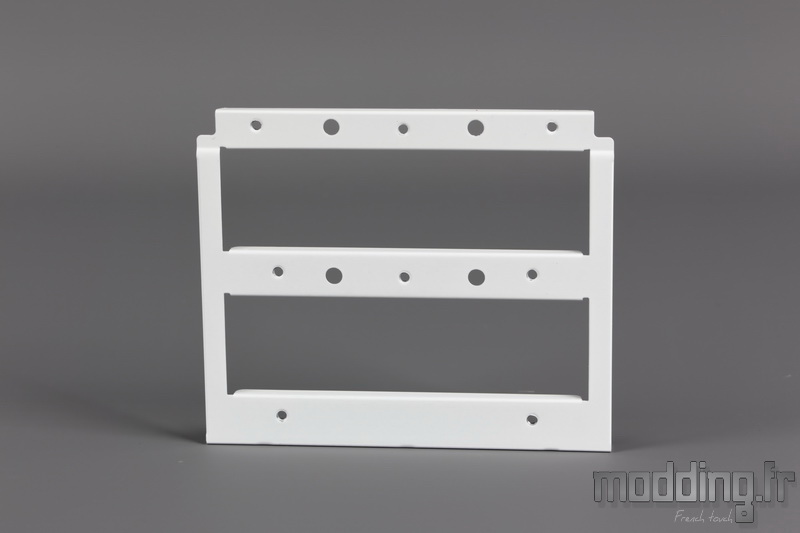

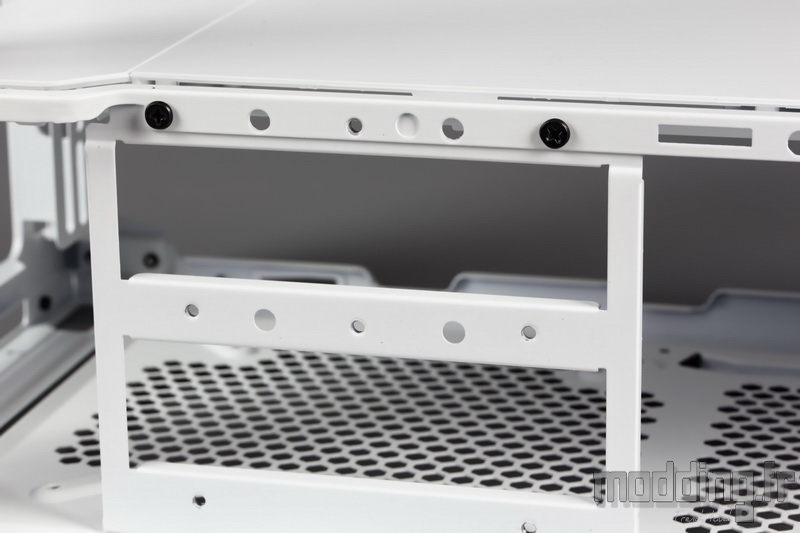

Le support des deux cages HDD est fixé au châssis par 4 vis : deux sur le bord de la plaque médiane et deux sous le châssis.

Cette plaque suit l’inversion du plateau de la carte mère.

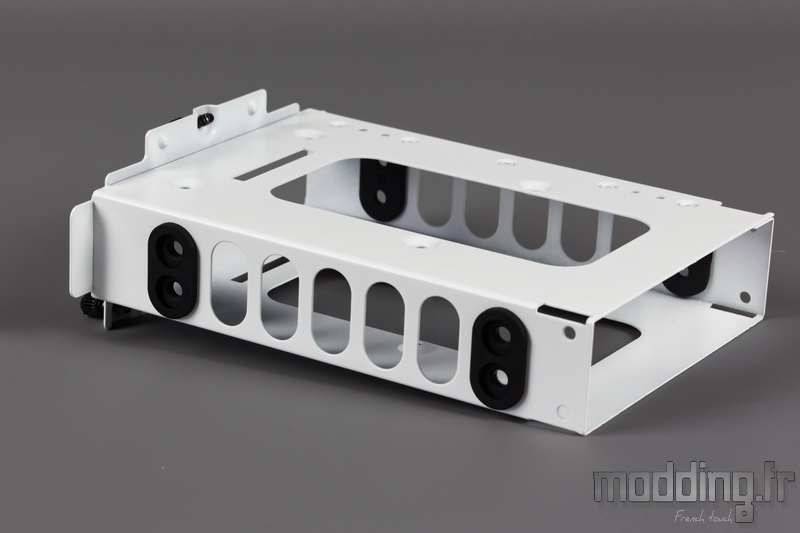

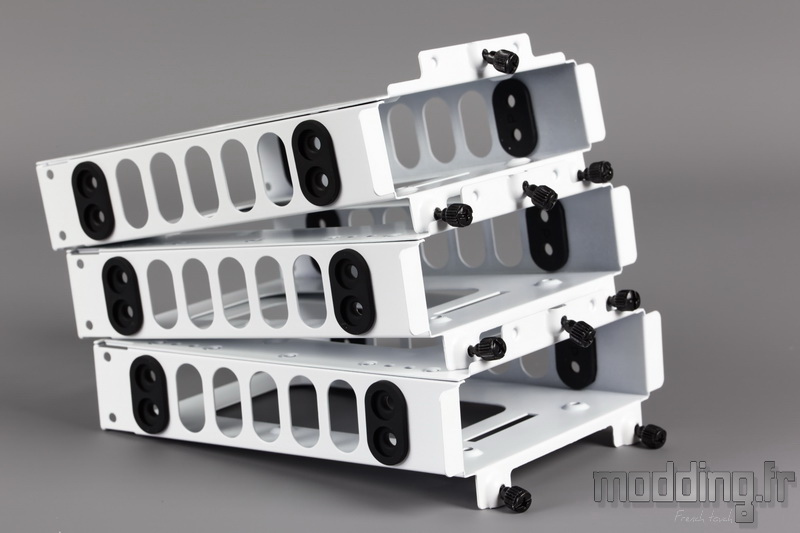

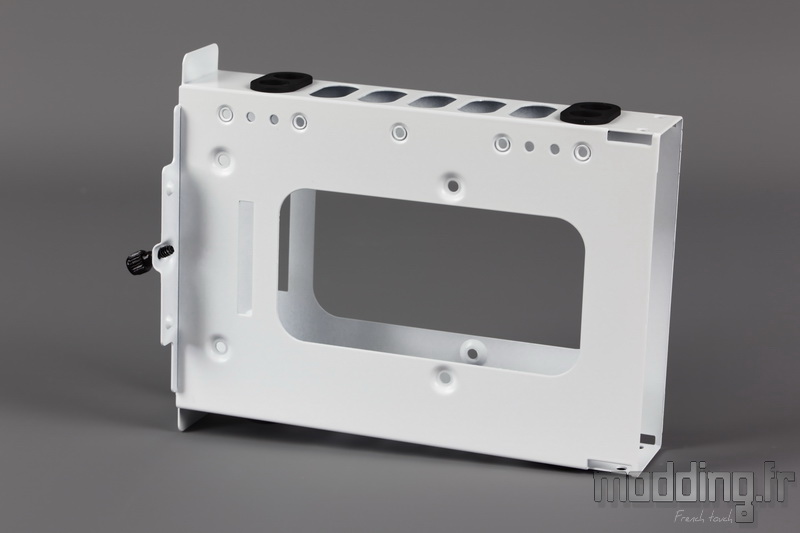

Les 3 cages HDD dont celle incluse dans le bundle.

Chacune d’elle est dotée de silentbloc prenant en charge le disque dur 3.5″.

Sur chacune des faces de la cage nous avons des points de fixation pour unité de stockage 2.5″.
Ce qui fait que chacune d’elles peut accueillir jusqu’à 2 unités 2.5″, soit 6 unités en tout.
En l’absence de silentblocs spécifiques, on privilégie l’installation de SSD.

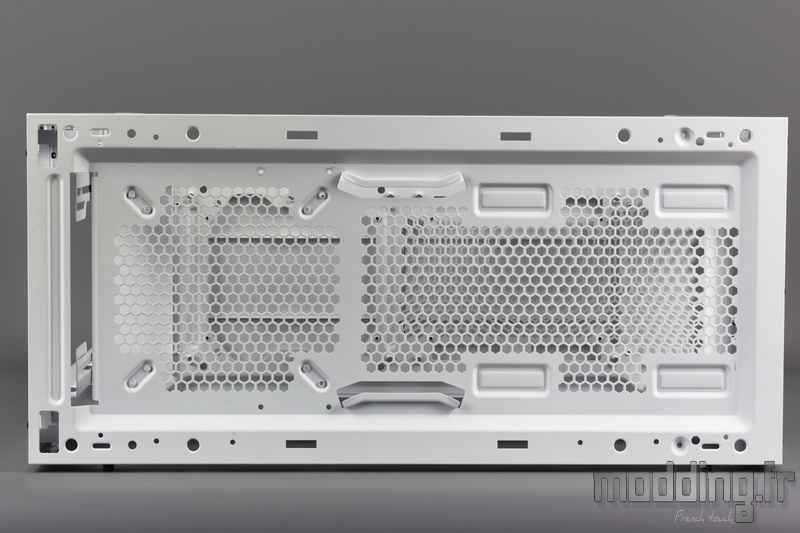

Sous le châssis, nous avons la grille en nid d’abeille de l’emplacement pour l’alimentation et…

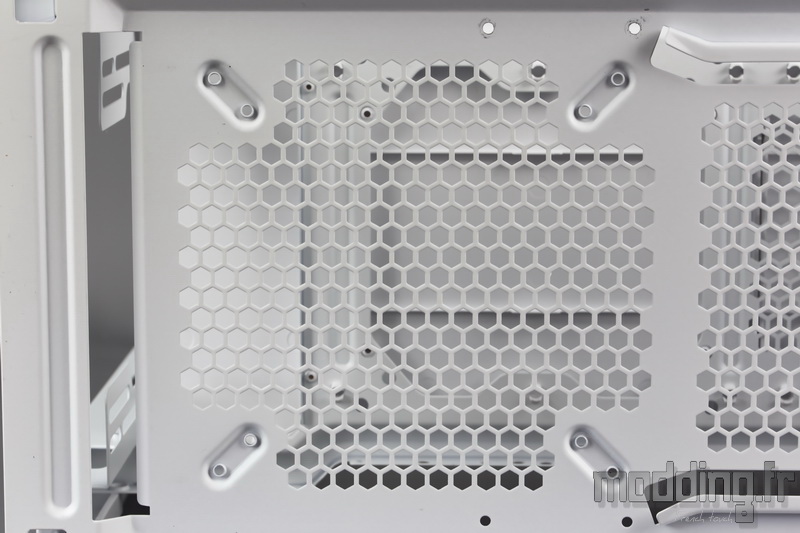

… On dévoile au niveau des deux cages HDD un autre emplacement pour ventilateur en 120 ou 140 mm.
Nous pouvons y installer un ventilateur à condition de retirer la cage HDD inférieure.
