[TEST] Boitier Bequiet! Dark Base 700 White Edition

L’intérieur :

4 vis à main maintiennent en place la vitre et 2 autres se chargent de la porte controlatérale.

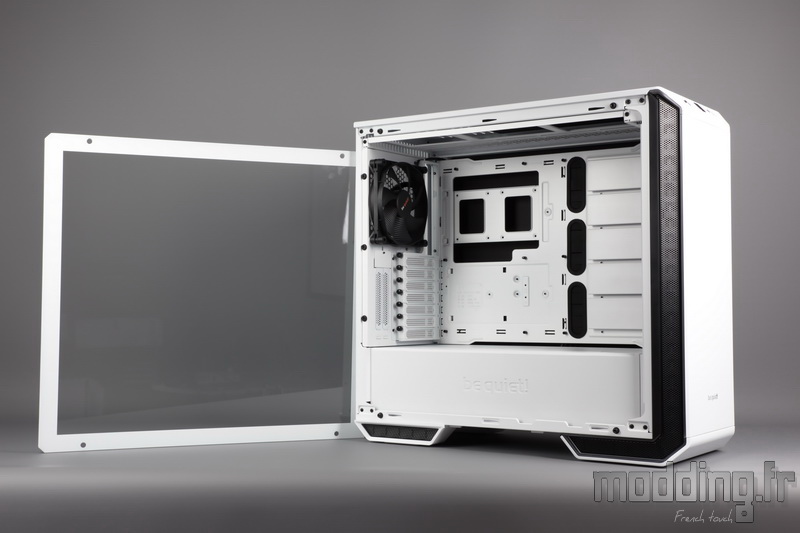

L’intérieur du Dark Base 700 est tout de ~~noir~~ blanc vêtu.
On remarque la teinte grise du verre trempé… Non, il s’agit de notre fond gris… Le verre est à 100 % translucide.

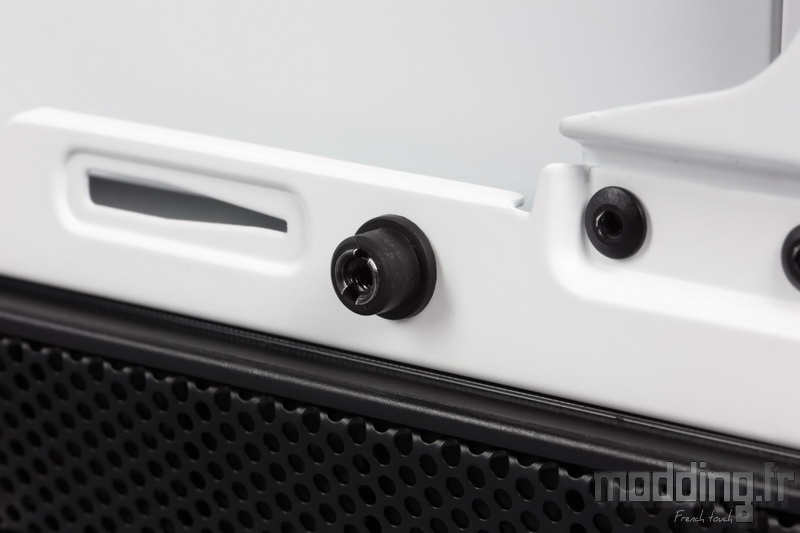

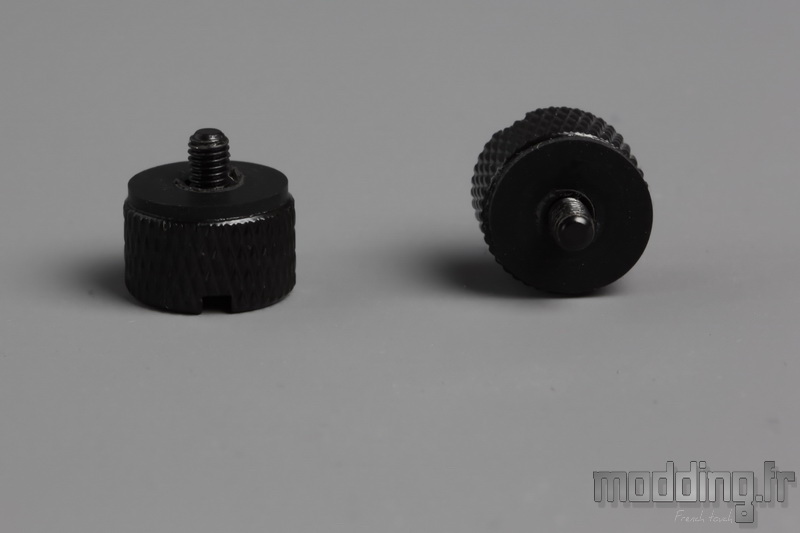

Les vis à main sont dotées d’une rondelle en caoutchouc afin d’éviter le contact entre l’acier de la vis et le verre trempé et ainsi sécuriser le serrage.

Les points de fixation au niveau du châssis intègrent un silentbloc.
On note la présence d’une fente qui permet de glisser un tournevis plat, un détail utile dans la modularité poussée de ce boitier.

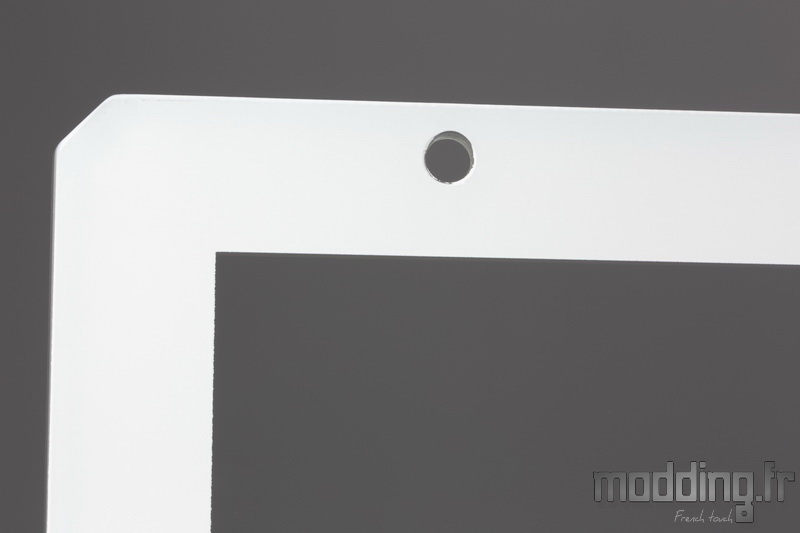

Contrairement à la version noire, la bande opaque fait tout le tour de la vitre.

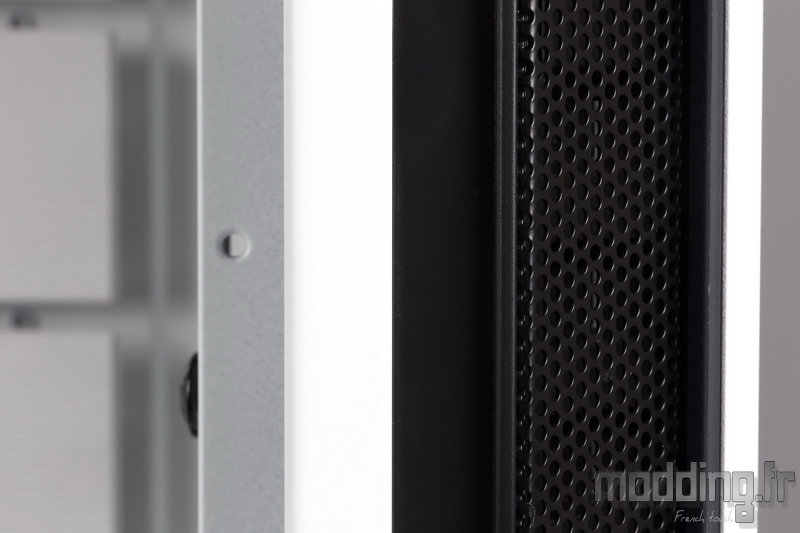

Ceci est dû à la présence du bord de l’armature en plastique de la façade qui vient contre le châssis et qui arbore une couleur noire.

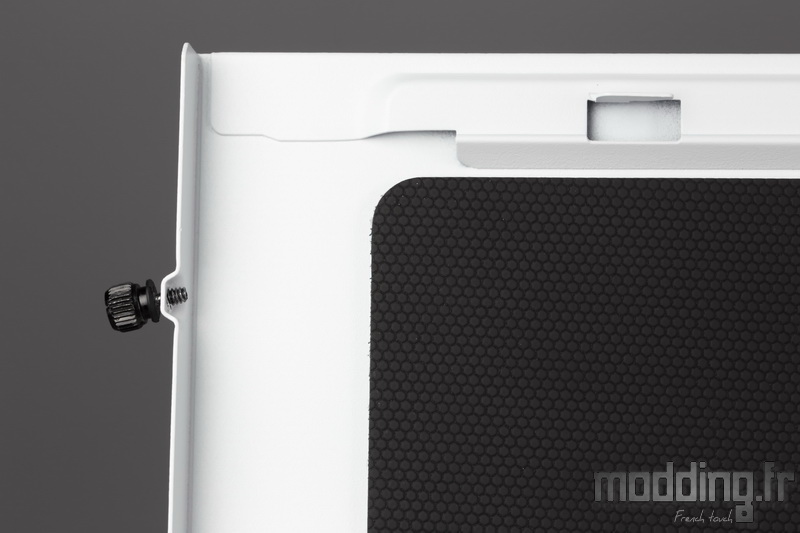

Les vis de la porte controlatérale restent solidaires de la structure en acier.
La face interne de cette porte est revêtue d’un isolant acoustique.

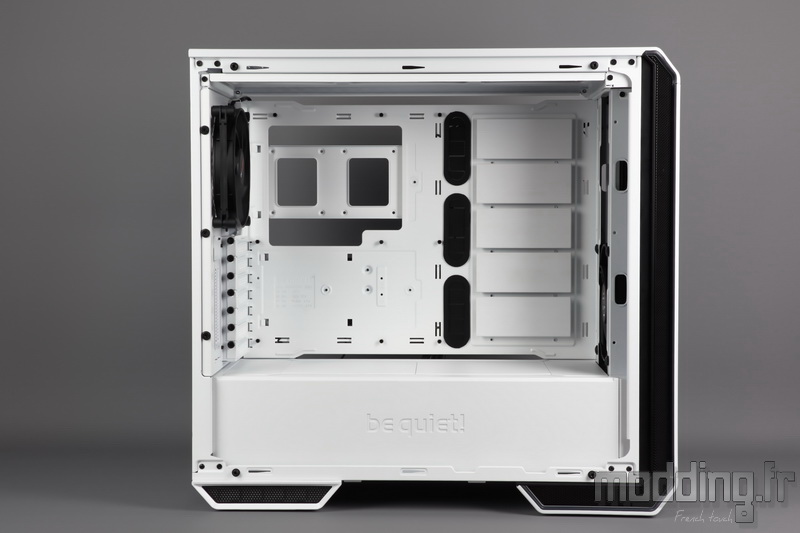

La marque cède à l’appel du cache alimentation alors que jusqu’à présent elle mettait un point d’honneur à ne pas dissimuler le bloc d’alimentation.
Du coup, nous avons une répartition dans le sens de la hauteur comme ce qui se fait dans la majorité des boîtiers actuels.

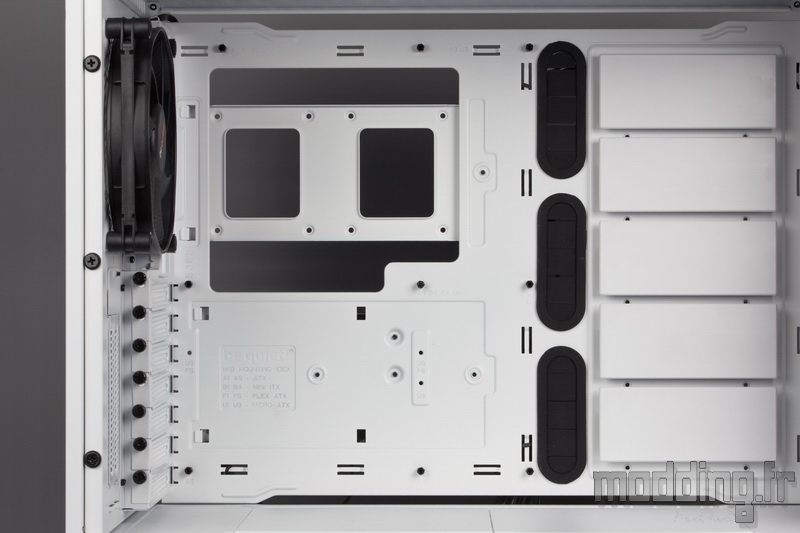

Le plateau de la carte mère est doté d’une large ouverture permettant d’accéder à l’arrière du Socket.
Le Dark Base 700 White Edition peut accueillir des cartes mères jusqu’au format E-ATX (30.5 x 27.5 cm).

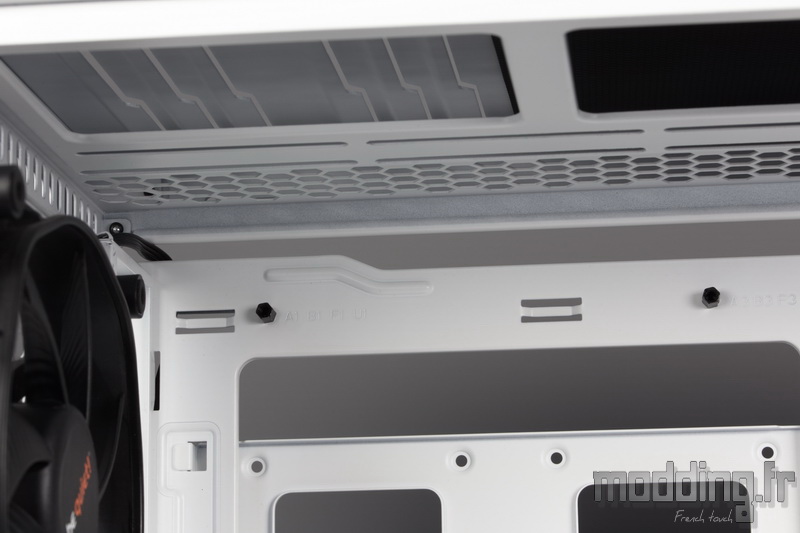

Au niveau du bord supérieur du plateau, nous avons une large ouverture qui se profile sur toute la profondeur du boitier.
Rien de tel pour passer tranquillement les différents câbles et notamment le câble CPU, du moins en théorie.

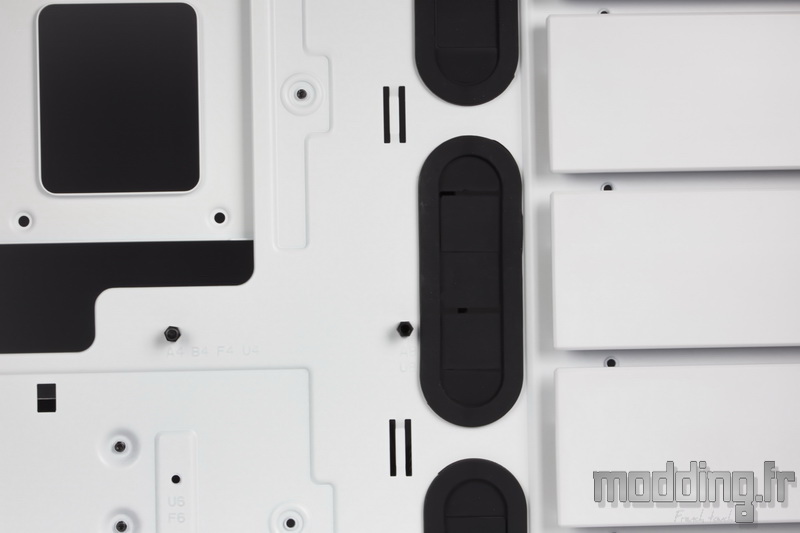

Trois passages de câbles de forme oblongue prennent place à l’avant du plateau.
Ils sont équipés de grommet… noir, la marque n’allait pas se mettre au 100 % blanc.

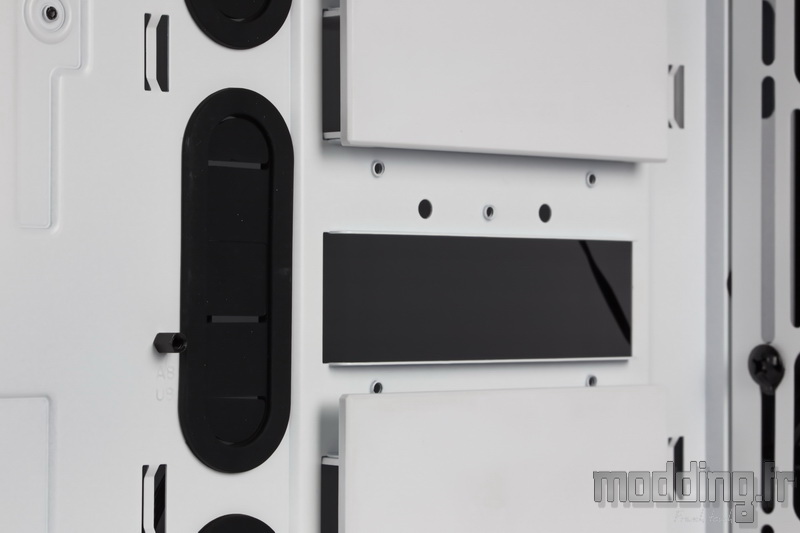

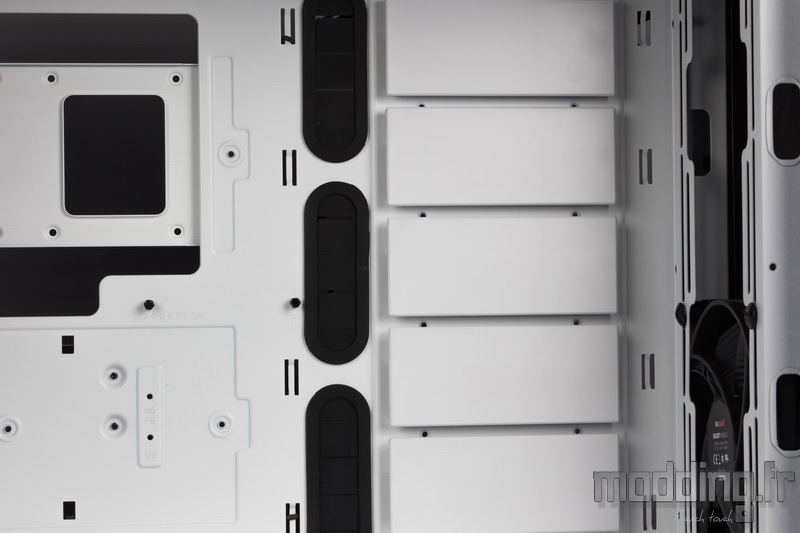

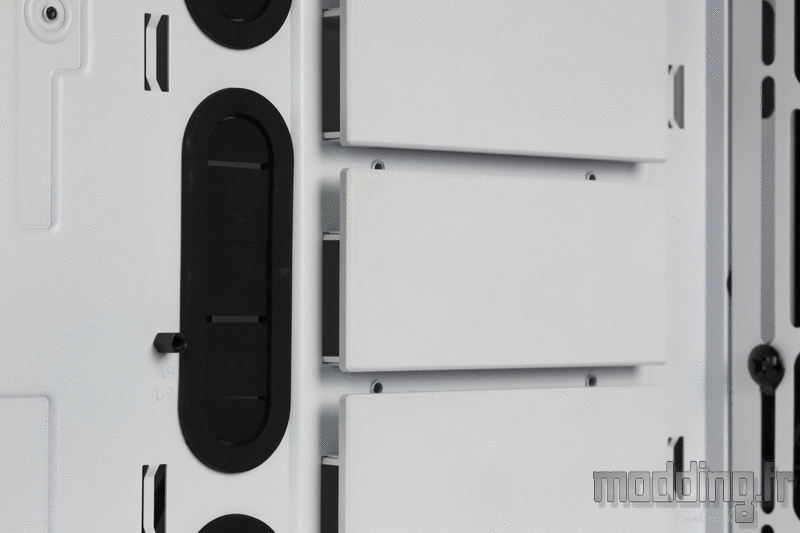

A l’avant du plateau nous avons toute une série de caches en plastique, de forme rectangulaire, repartis sur la hauteur du boitier.

Ils sont 5 au total.
La marque a délaissé sa trappe sur la porte controlatérale, mais elle ne pouvait se résoudre à abandonner son concept d’ouverture crantée.
Du coup, elle le répercute sur ces caches avec trois niveaux d’ouvertures.
Cela permet éventuellement de passer les câbles lorsque l’on installe une carte mère E-ATX, vu qu’elle recouvre les passages dotés de grommet.

On peut bien sûr retirer le cache.

Voire les caches.

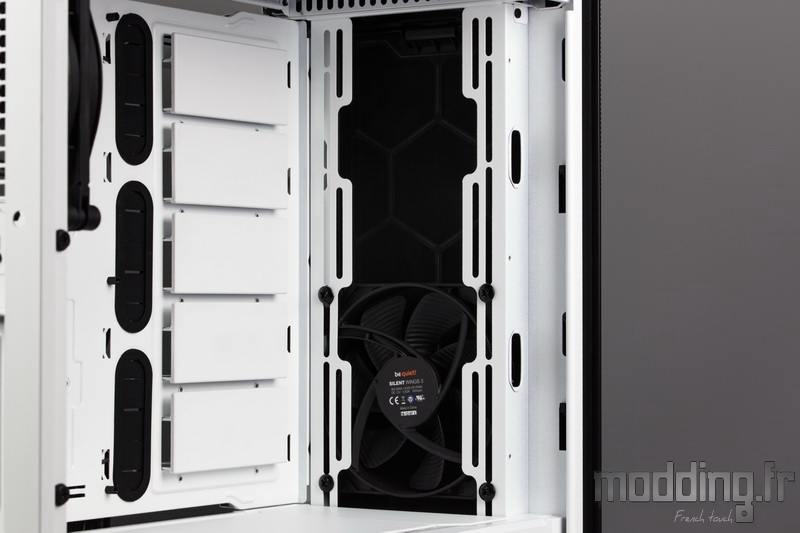

En fait, leur principale utilité est de dissimuler l’emplacement pour la cage HDD.

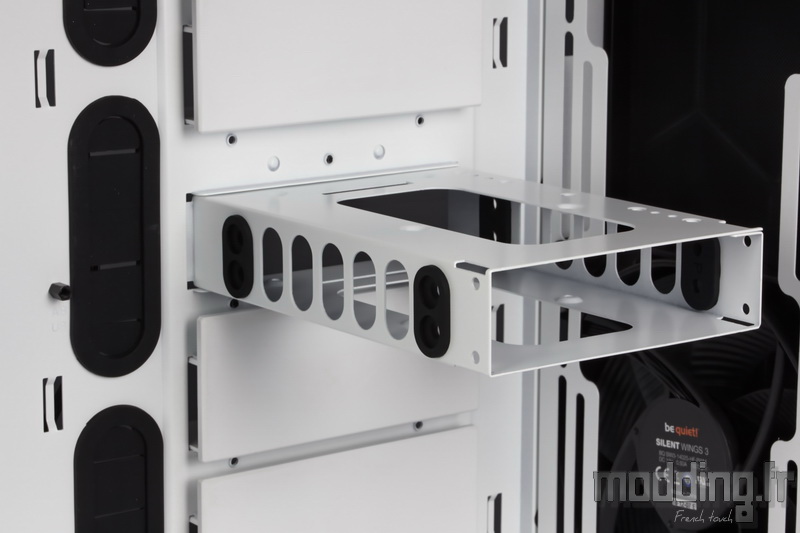

On positionne la cage incluse dans le bundle, où bon nous semble, sur l’un des 5 emplacements disponibles.
Le second intérêt de ces caches est de servir comme support pour réservoir de Watercooling. Il faut alors pratiquer deux orifices (voire 4) pour fixer le(s) support(s) en question.
On regrette que Bequiet! n’inclue pas, dans le bundle, le support spécifique à une pompe Watercooling, comme celui du Dark Base 900, qui se fixe sur la cage HDD, très pratique au demeurant.

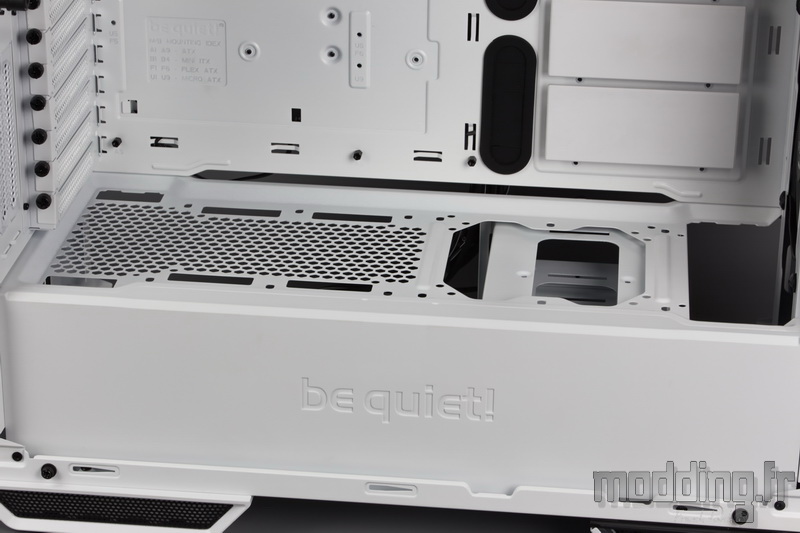

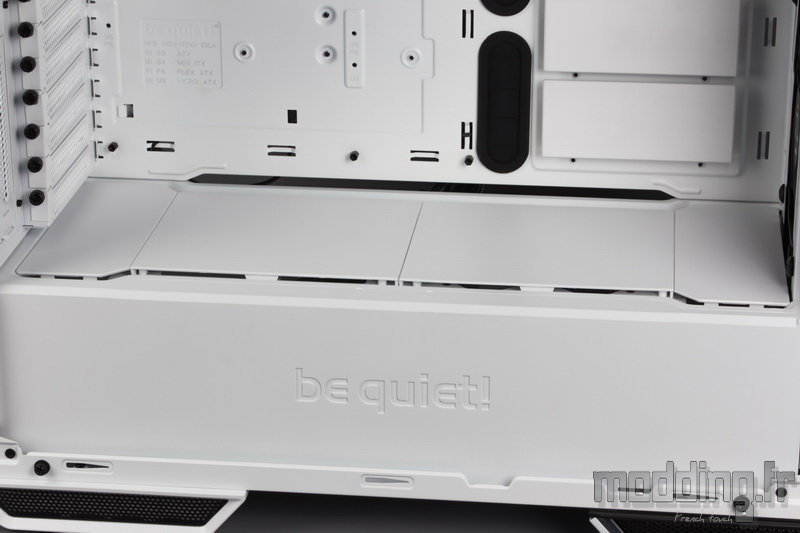

Nous avons pas mal de choses à décrire sur le cache alimentation dont le plateau supérieur se compose de plusieurs pièces.

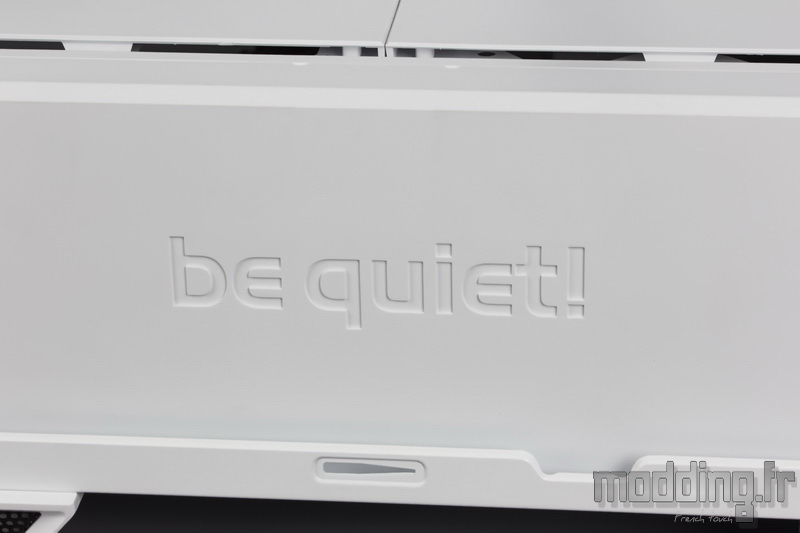

Le flanc est en plastique et le logo Bequiet! est gravé à même la matière.
Il est indépendant du reste du cache alimentation et peut se retirer.

Sur la partie haute du cache, nous avons 4 caches en plastique.

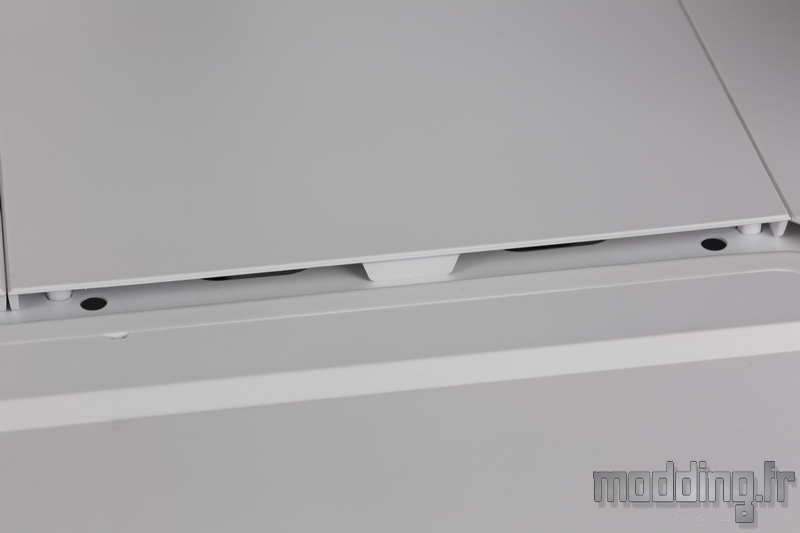

Comme on peut le voir sur la photo, ils reposent sur des plots et laissent donc passer laisser l’air sur les côtés.

Une fois retirés, nous découvrons une plaque médiane en acier, faisant partie intégrante du châssis.

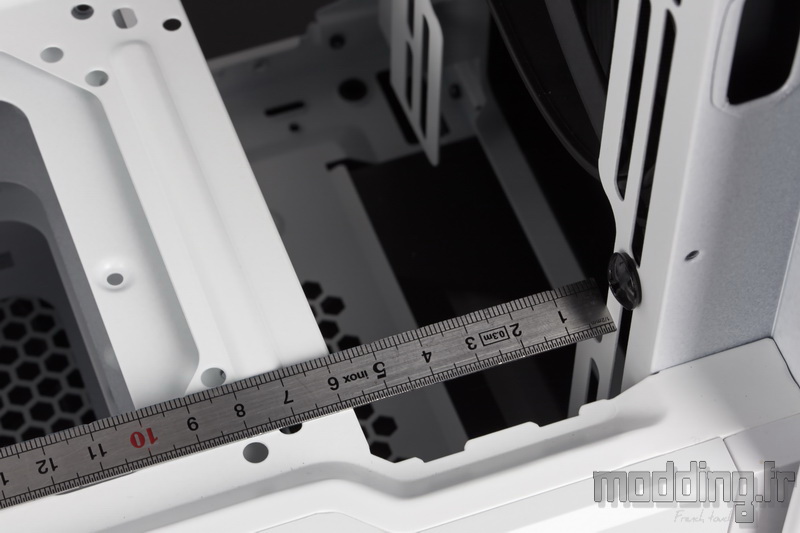

Elle est dotée de plusieurs ouvertures. Celle située à l’avant est dédiée au passage d’un radiateur placé sur la paroi antérieure du châssis.
Une belle ouverture, mais deux millimètres supplémentaires auraient permis l’installation d’un radiateur de 60 mm d’épaisseur…

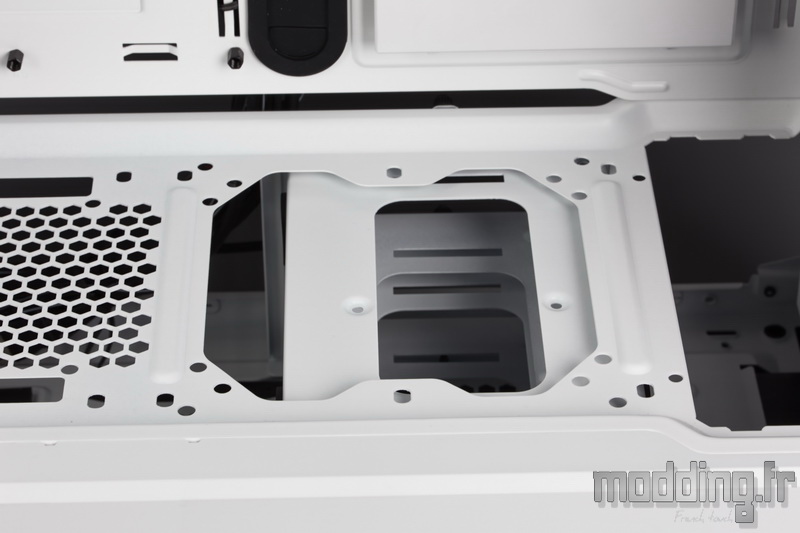

Juste en arrière, nous avons une seconde large ouverture qui se place au-dessus de la cage HDD du compartiment inférieur.
Les trous de forme oblongue sont utilisés par le cache carré. Les autres petits orifices permettent la mise en place d’un ventilateur en 120 mm ou en 140 mm.
Cela n’est possible que si on sacrifie la cage HDD supérieure.

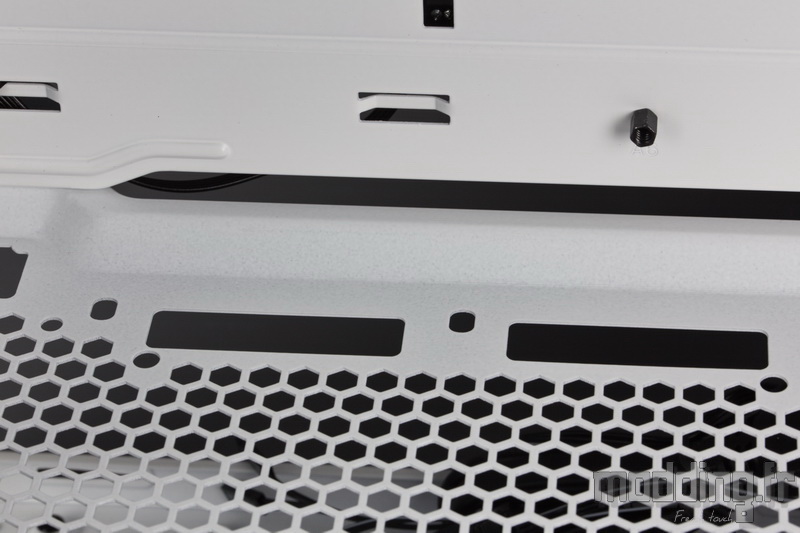

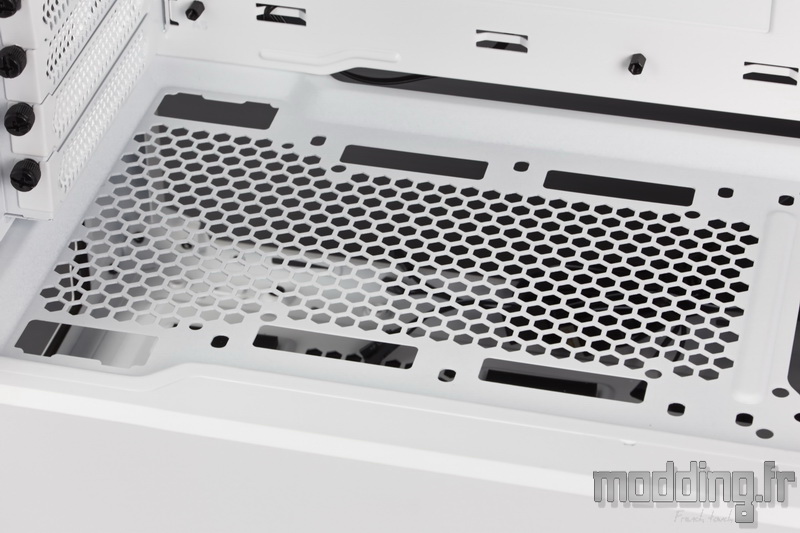

La dernière partie de cette plaque médiane intègre une large grille en nid d’abeille.
Cette grille est bordée de passages rectangulaires dans lesquels nous pouvons glisser les câbles issus du boitier ou tout autre câble de petit calibre pouvant ainsi se faufiler sous les caches en plastique.

D’un côté, le carénage en aluminium du boitier arbore ce qui semble être une simple peinture blanche… D’un autre côté, la peinture blanche appliquée sur les éléments du châssis laisse parfois à désirer…
On peut voir en effet que certaines zones ne sont pas bien recouvertes !

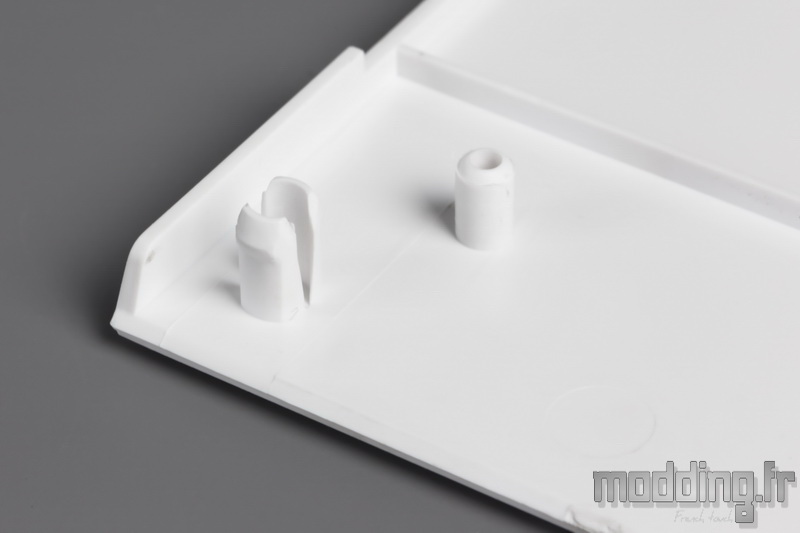

La fixation des caches carrés est confiée à ces petits clips bâtons en plastique.
Nous en avons 6 repartis sur les bords du cache.

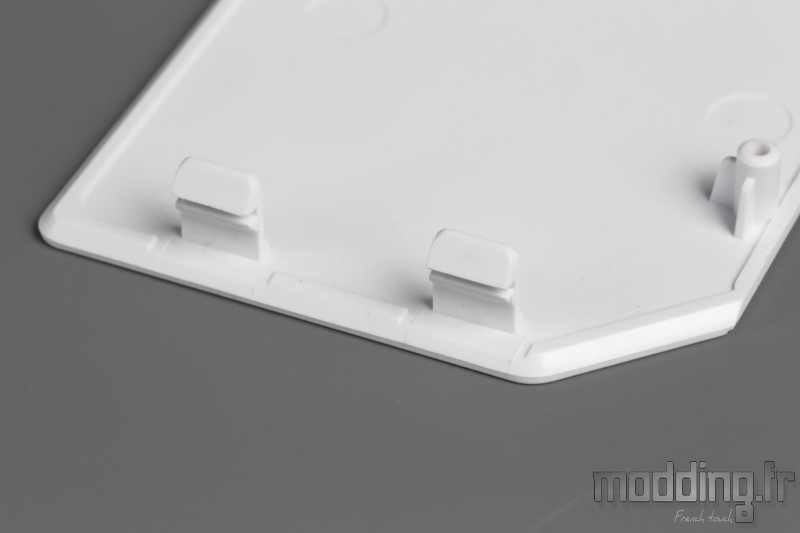

Les deux autres caches sont dotés de clips sous la forme de languette (2 par côté).

Lorsque que nous remettons en place les différents panneaux, il faut veiller à installer dans un premier temps les parties extrêmes.

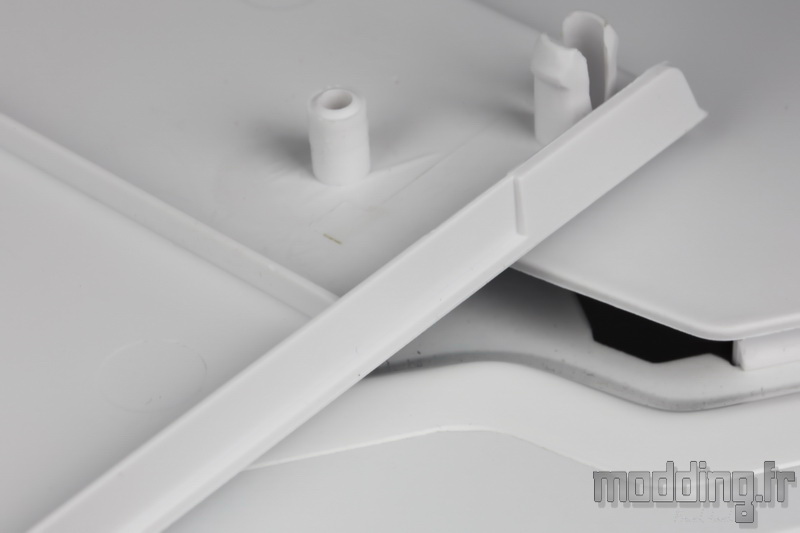

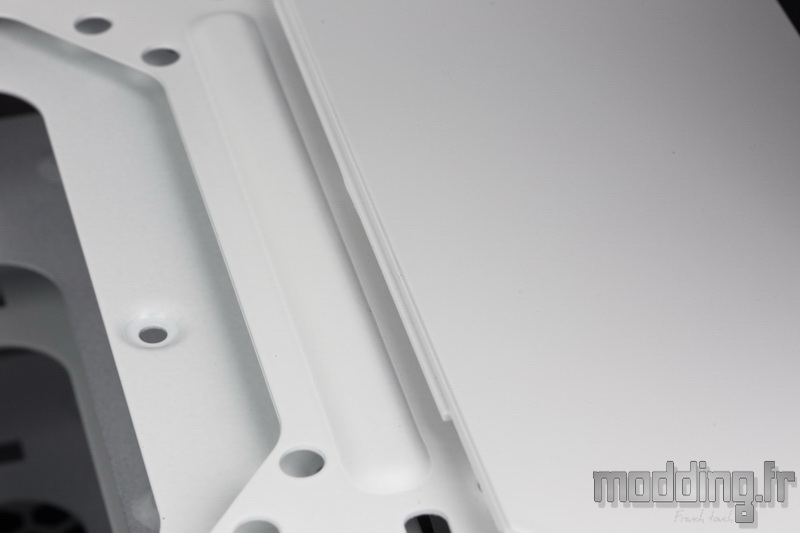

Celles-ci sont dotées d’une rainure sur leur bord interne.

Une rainure dont la longueur est égale au retrait de matière sur le bord externe des plaques carrées.
Si vous voyez que cela ne colle pas, il faut alors tourner cette plaque de 180°.
Autrement dit : pourquoi faire simple alors que l’on peut faire compliqué…

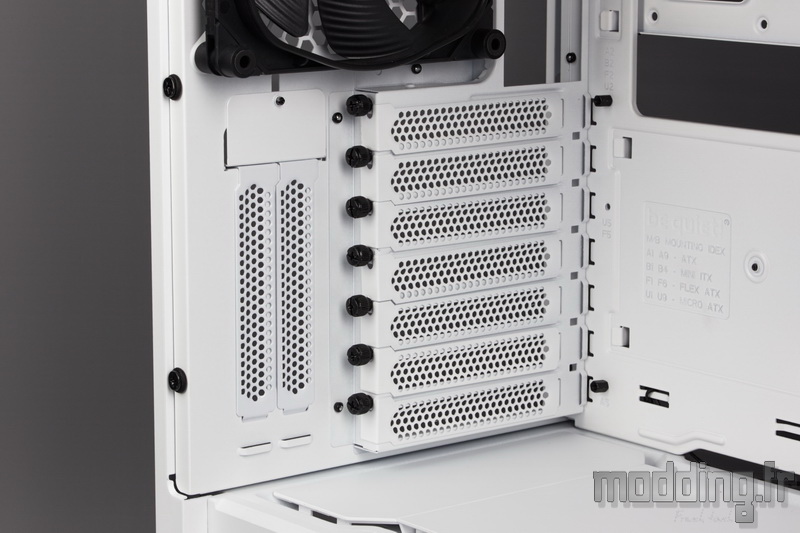

En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis à main, ainsi que les deux équerres verticales.

L’emplacement de ventilation arrière est occupé par un SilentWings 3 en 140 mm placé en extraction.

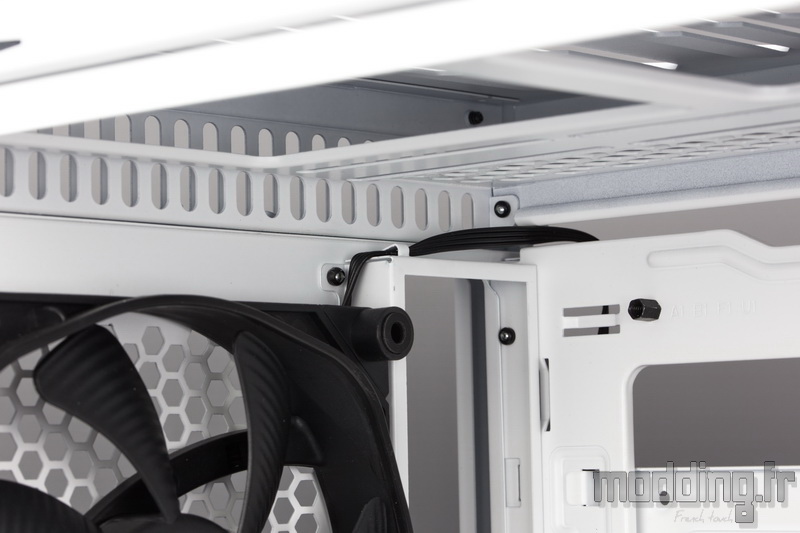

On note que le bord supérieur de l’encadrement de l’emplacement de l’I/O Shield est doté d’une petite languette qui permet de coincer le câble du ventilateur et ainsi éviter qu’il ne se balade.

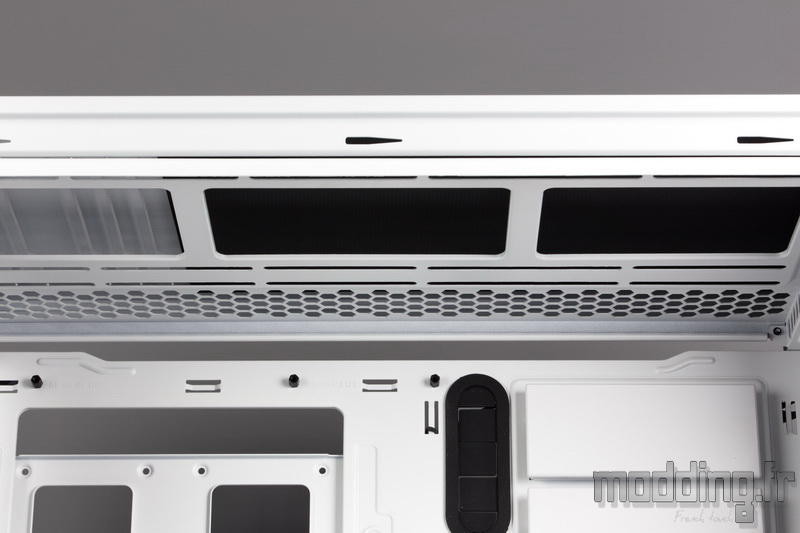

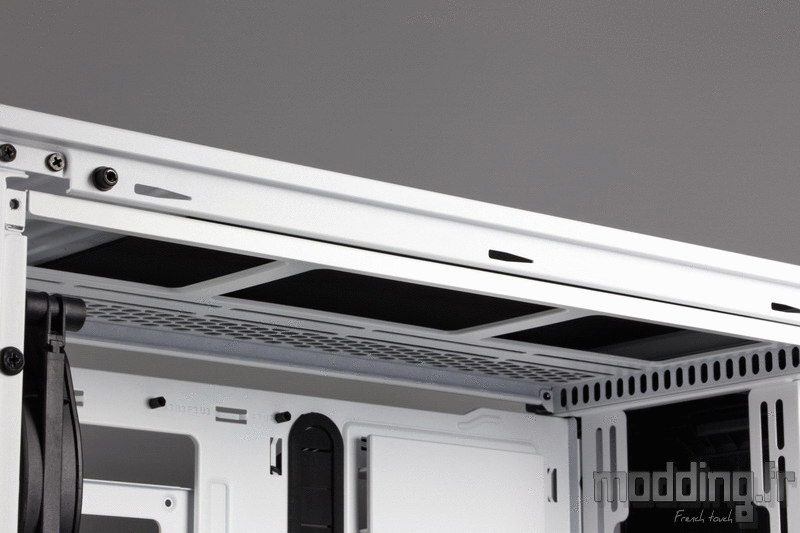

Le haut du châssis révèle l’emplacement pour 3 ventilateurs en 120 mm ou en 140 mm.
On note l’application d’un décalage vers le panneau en verre afin de minimiser les conflits avec les composants de la carte mère.

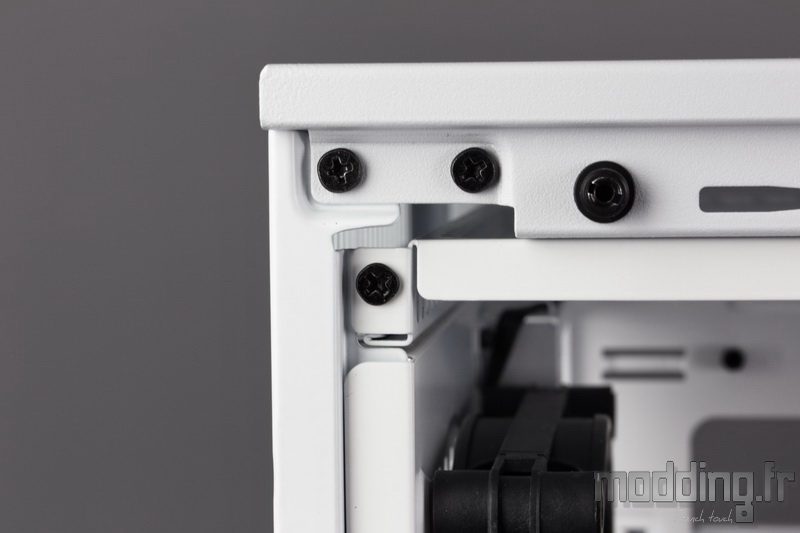

Sur cette photo, nous distinguons un des points de fixation de la vitre et trois vis. Deux d’entre elles s’occupent de fixer le Top du boitier au châssis.
Là, c’est la troisième qui nous intéresse…

On la dévisse ainsi que sa sœur placée à l’autre extrémité.
Et nous découvrons que l’emplacement de ventilation supérieure du Dark Base 700 White Edition est en en fait une plaque coulissante que l’on peut donc faire glisser vers l’extérieur afin de nous faciliter la vie pour l’installation des ventilateurs voire d’un radiateur de Watercooling.
Cela nous évite d’avoir à retirer les 11 vis du Top… Cool !

L’avant du châssis permet de fixer jusqu’à 3 ventilateurs en 120 mm ou en 140 mm.

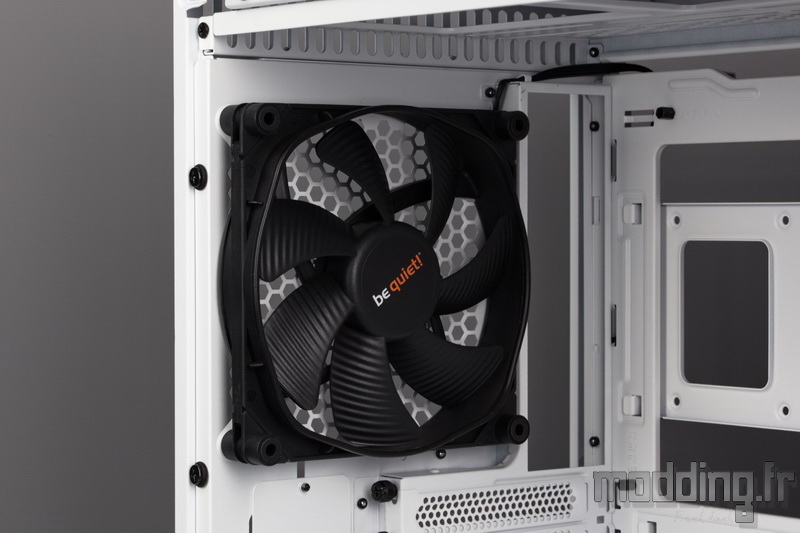

L’un des emplacements est d’ailleurs occupé par un second Silent Wings 3 en 140 mm placé en aspiration.

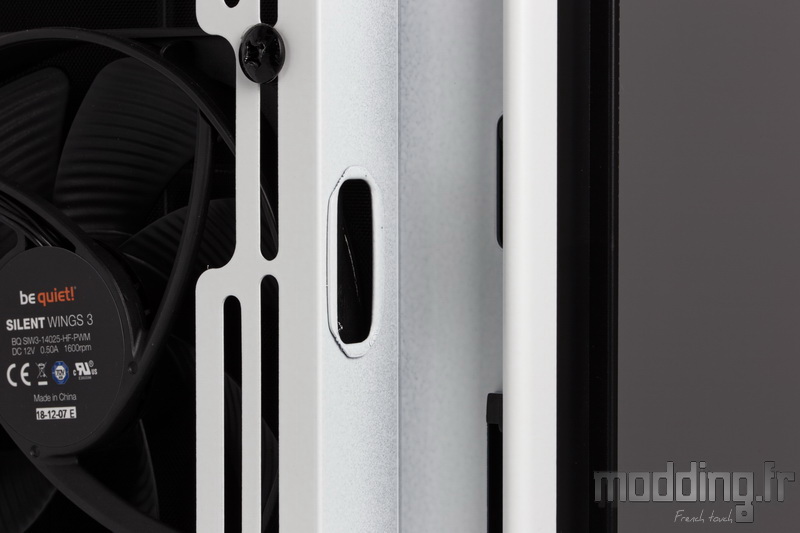

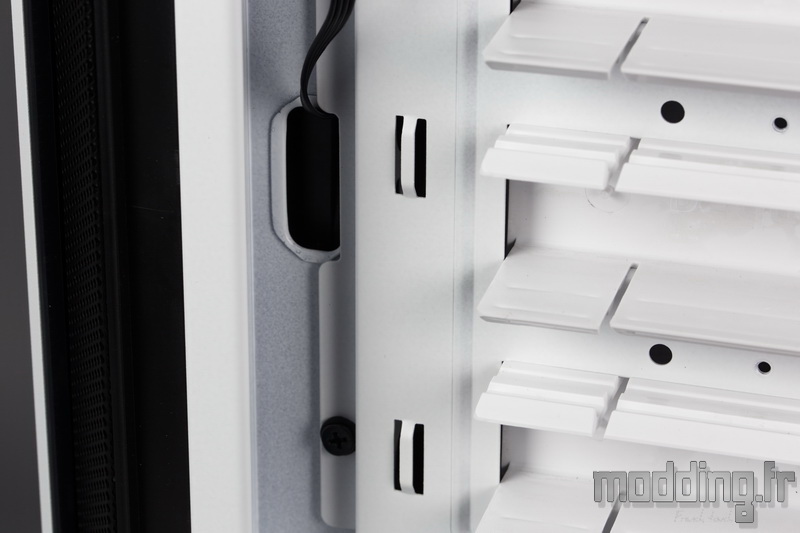

On note la présence de passage de câbles du côté du panneau en verre trempé. Lors de l’inversion du plateau de la carte mère, il nous faut aussi inverser le câblage du ventilateur, d’où la présence de ces orifices.
Au passage, on remarque ici aussi que le bain de peinture n’a pas été assez prononcé dans cette zone…

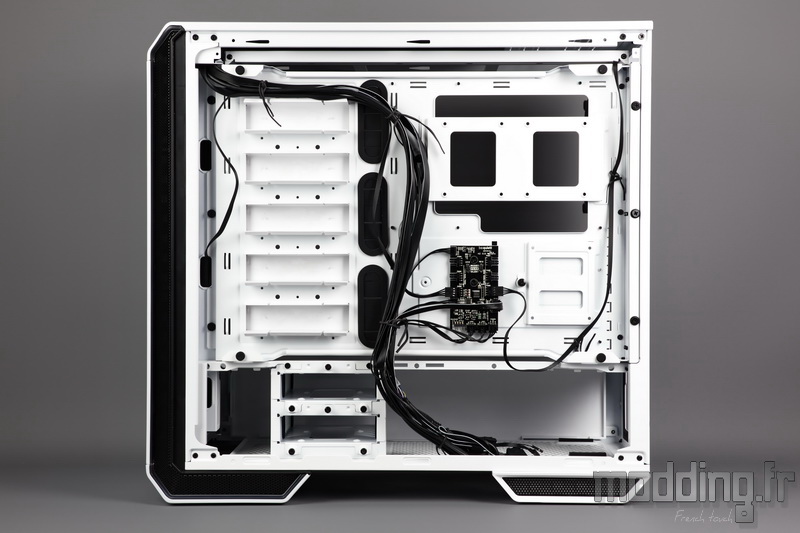

Les coulisses du Dark Base 700 White Edition.
Les câbles issus du panneau avant demeurent noirs.

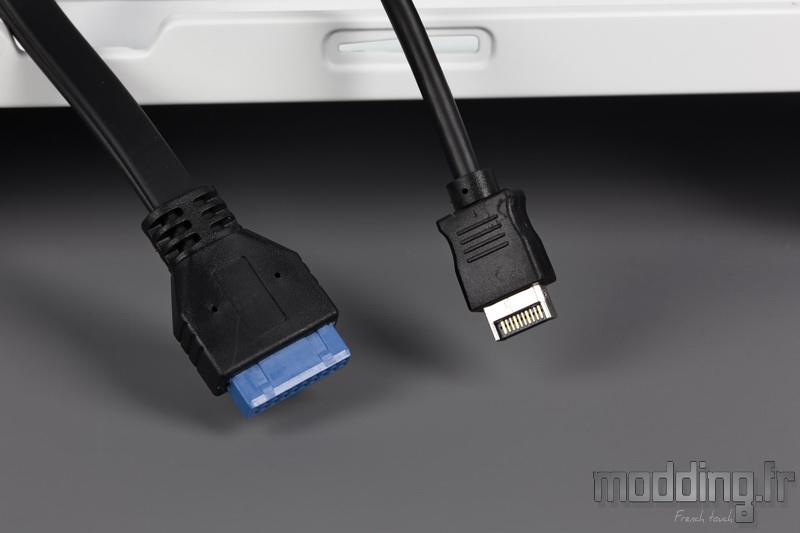

Nous avons la prise interne USB 3.0 et la fameuse prise interne USB 3.1 Gen 2 de type C.
Toutes les cartes mères ne possèdent pas ce genre de prise, mais au moins Bequiet! est prêt à accueillir ce genre de carte.

Plusieurs points d’ancrage sont disséminés à l’arrière du plateau de la carte mère.
Proche des passages de câbles…

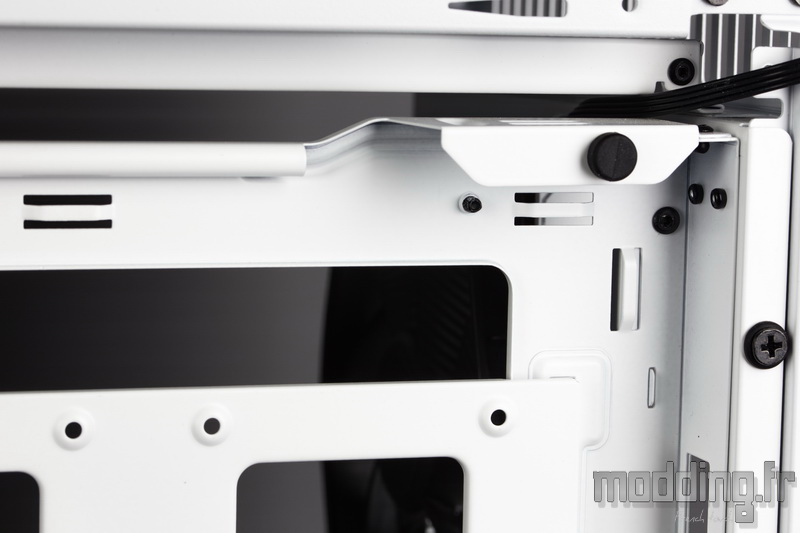

… Tout comme le long du cheminement du câble CPU…

… Ainsi que le long de la partie avant du châssis.

Le Dark Base 700 White Edition embarque deux supports dédiés aux SSD.

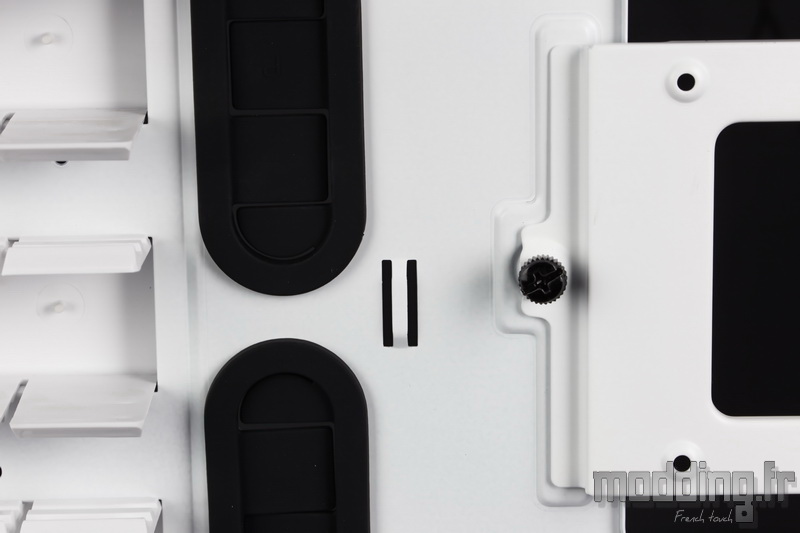

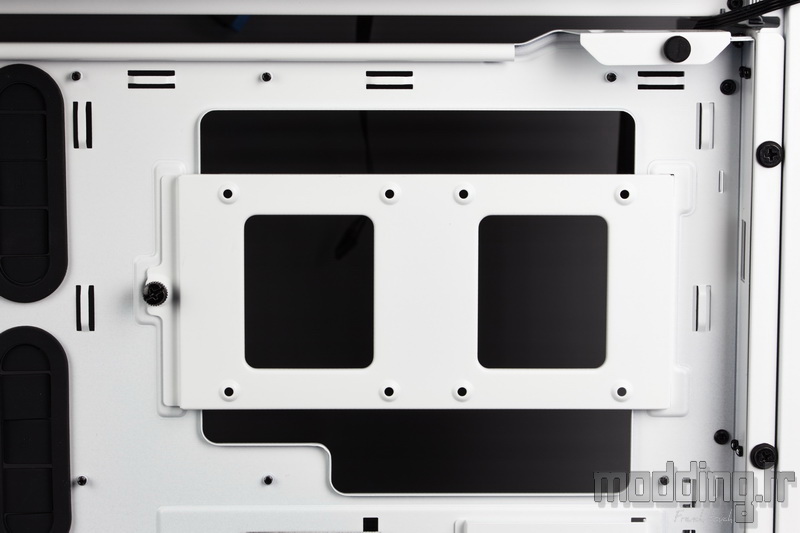

Un large support prend place au niveau de la large ouverture du plateau de la carte mère.
Il prend en charge deux unités et sa fixation est assurée par deux encoches et une vis à main.

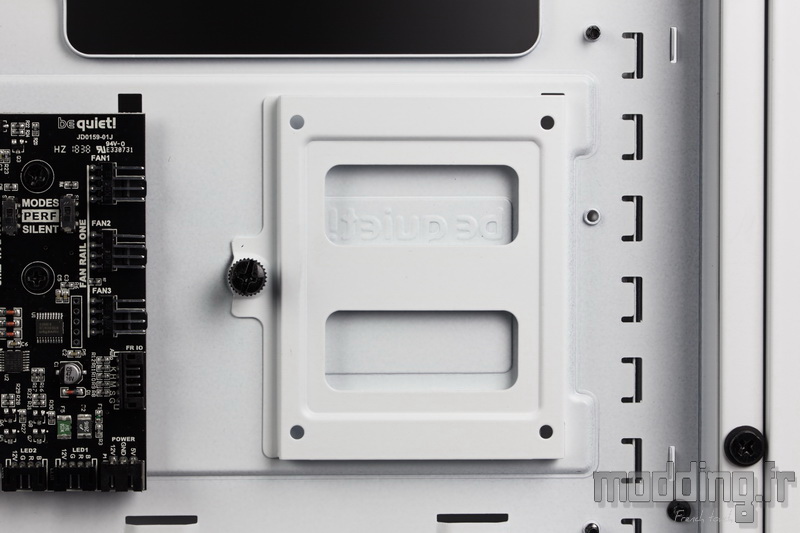

Un second support prend position sous cette ouverture, juste à côté du…

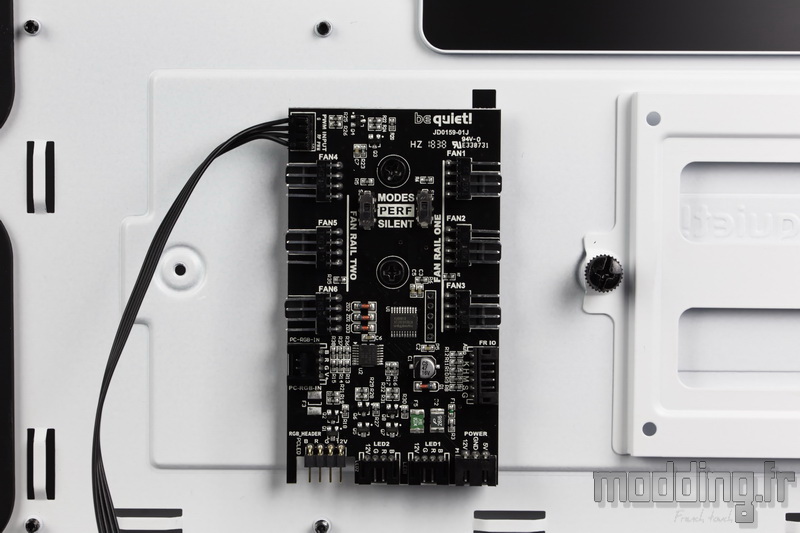

… PCB interne du Dark Base 700 White Edition.
Un véritable centre de commande réunissant un Hub PWM et le contrôleur RGB.
Nous détaillons le rôle des différentes prises dans la rubrique suivante.

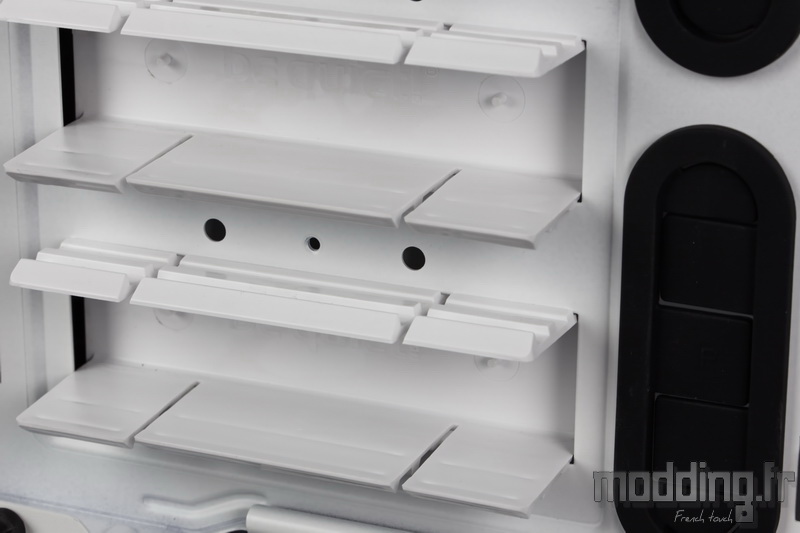

On découvre la face interne des 5 caches de cage HDD.
On distingue bien les différents crans de positionnement de ces caches.
Autant le dire maintenant, leur manipulation n’est pas des plus aisées… Mais avec un peu de patience, on y arrive, et ce sans les casser.
Cependant, nous remarquons que la structure crantée est scindée en trois parties. Aussi, Bequiet! préconise justement de casser une partie de cette structure si cela s’avère nécessaire afin de guider les différents câbles.

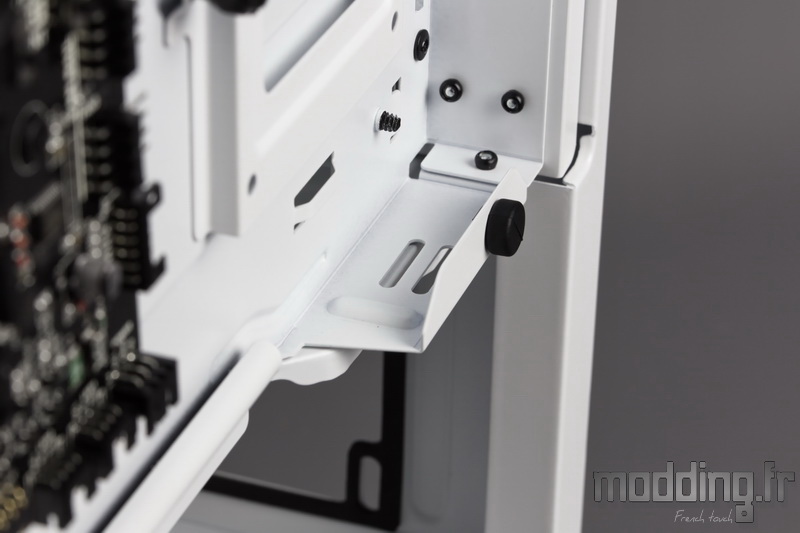

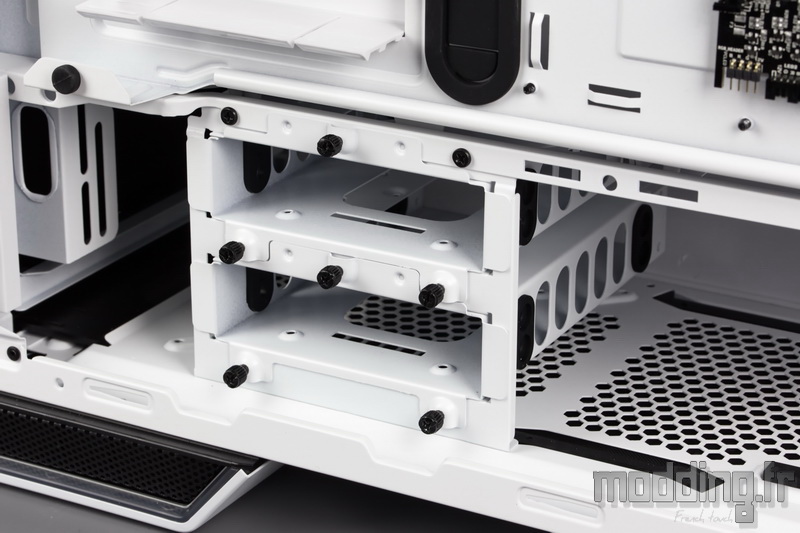

Sous le cache alimentation, nous en avons le support de cage HDD avec deux cages en place.
Chacune des cages est fixée par trois vis à main : une en haut et deux en bas. Elles peuvent accueillir un disque dur 3.5″ ou deux unités de stockage 2.5″.
Ce principe de support permet de n’avoir qu’une seule paroi en place contrairement à une cage HDD classique dotée de ses parois latérales. Du coup en enlevant une des cages, nous libérons de l’espace sous le cache alimentation. Un espace qui peut alors être occupé par un ventilateur disposant d’un emplacement dédié à cet endroit.

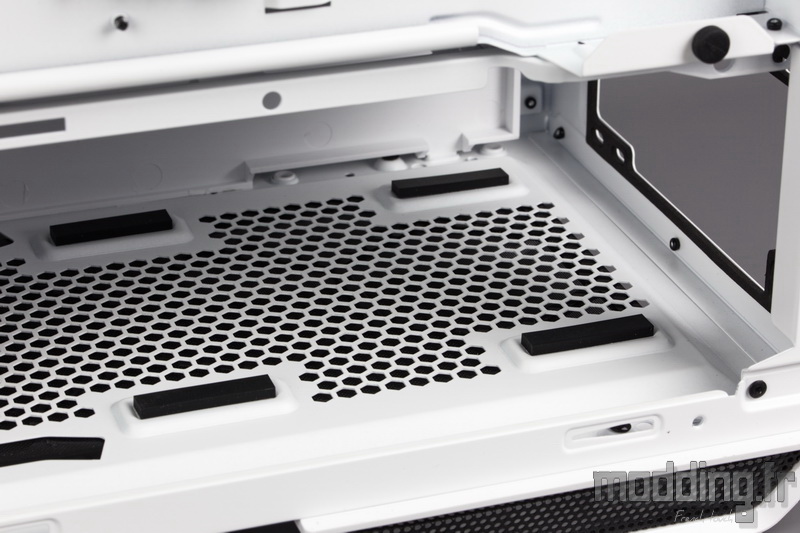

A l’arrière du compartiment inférieur, on retrouve l’emplacement pour l’alimentation.
4 larges patins en caoutchouc sont prêts à accueillir le bloc, quelle que soit sa profondeur.

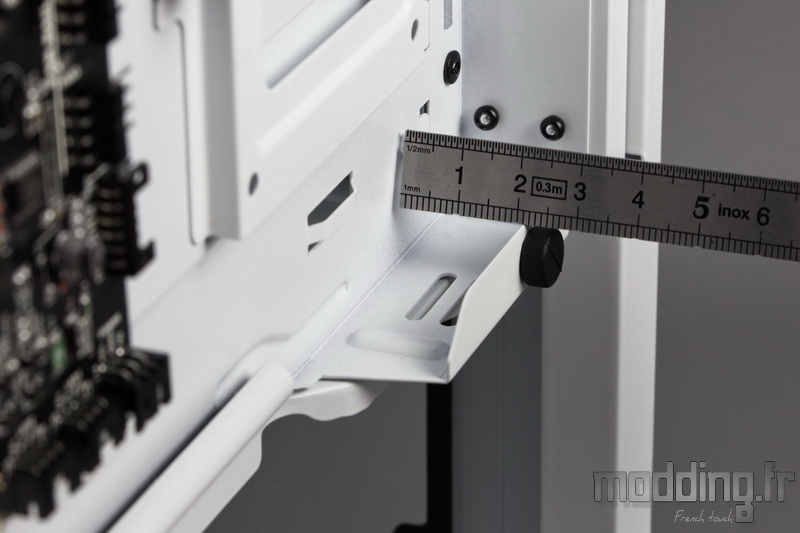

Le plateau de la carte mère est doté, au niveau de ses 4 coins, de replis en acier qui permettent essentiellement de renforcer sa rigidité.
Ils correspondent globalement à l’espace alloué au rangement des câbles en incluant l’épaisseur des petits tampons en caoutchouc fixés sur cette structure. Ils viennent amortir le contact avec la porte controlatérale.
