Tests :
Config de test :
Niveau sonore
Les ventilateurs du Dark Base 700
Un test est effectué sur les ventilateurs du boitier : Silent Wings 3.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

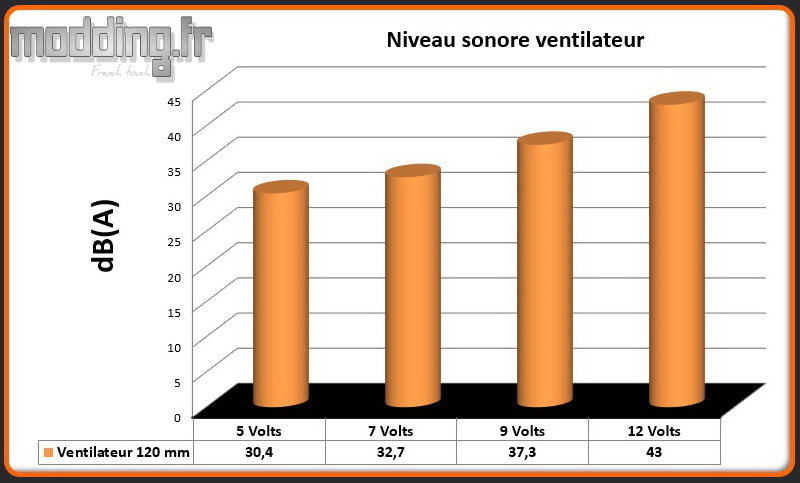

Niveau sonore

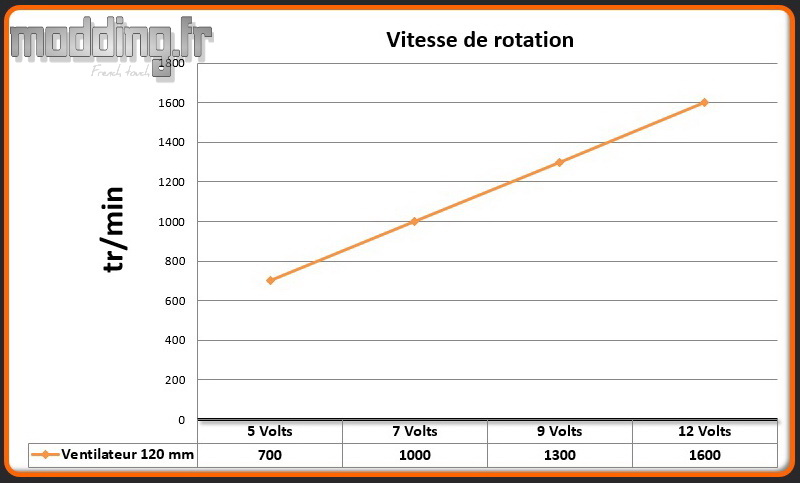

Vitesse de rotation
Pour information, les Silent Wings 3 présents dans le Dark Base 700 tournent plus vite que ceux présents dans la version 900 : 1600 tr/min contre 1000 tr/min.
Une augmentation de la vitesse qui s’accompagne par une augmentation du niveau sonore à pleine puissance sans pourtant être qualifié de “bruyant”.
En diminuant la vitesse, ils deviennent plus discrets et tombent dans le monde du silence en deçà des 9 v.

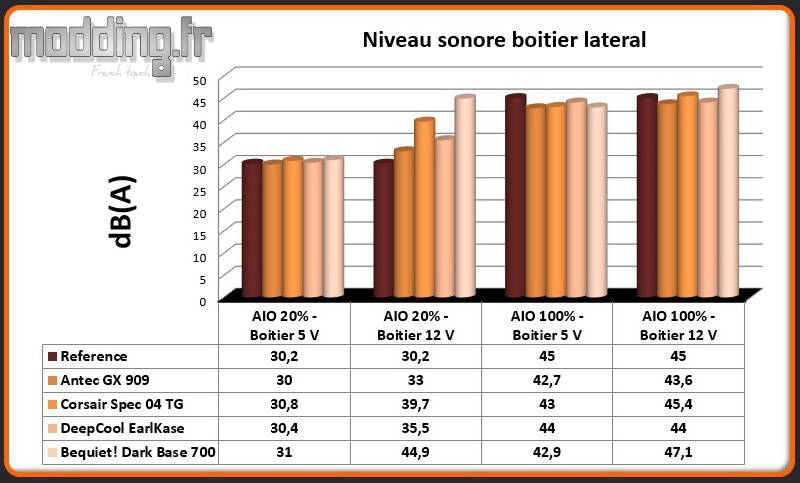

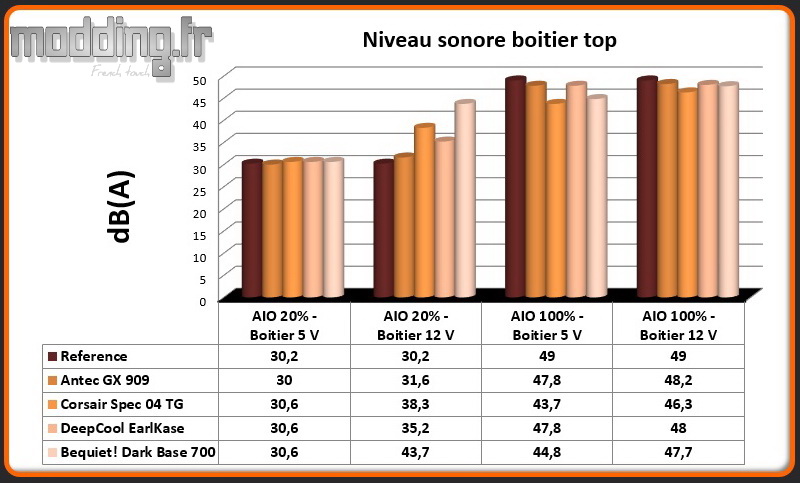

Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Silent Loop 120 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Silent Loop 120 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré par le logiciel de notre carte mère Gigabyte.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles sont sous la couette….).
Pour avoir un relevé “référence” du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le Silent Loop 120 se positionnent dans le boitier.
Une fois que l’ensemble de la ventilation est au repos, le Dark Base 700 se révèle être très silencieux.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la la config en comparant le résultat à celui de “Référence”.
En passant l’ensemble de la ventilation à sa vitesse maximale, le niveau sonore devient audible… certes les deux Silent Wings 3 donnent de la voix mais assure aussi un bon flux d’air.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et TMPIN3) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Silent Loop 120 est configuré par le logiciel Gigabyte comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

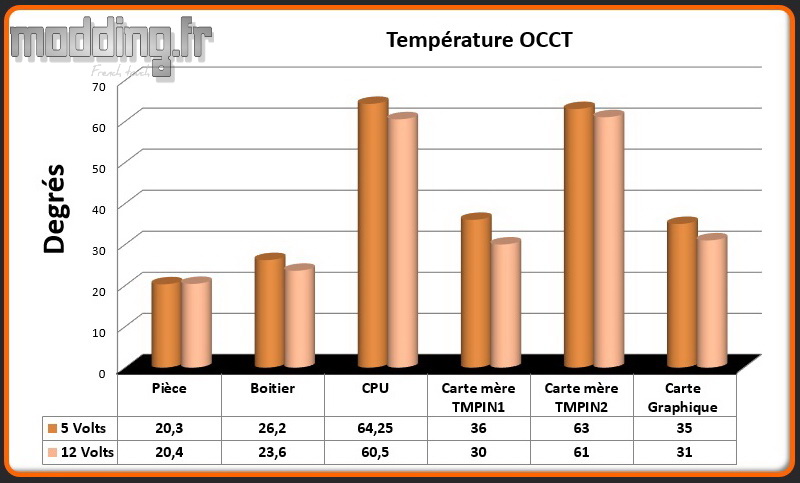

OCCT CPU

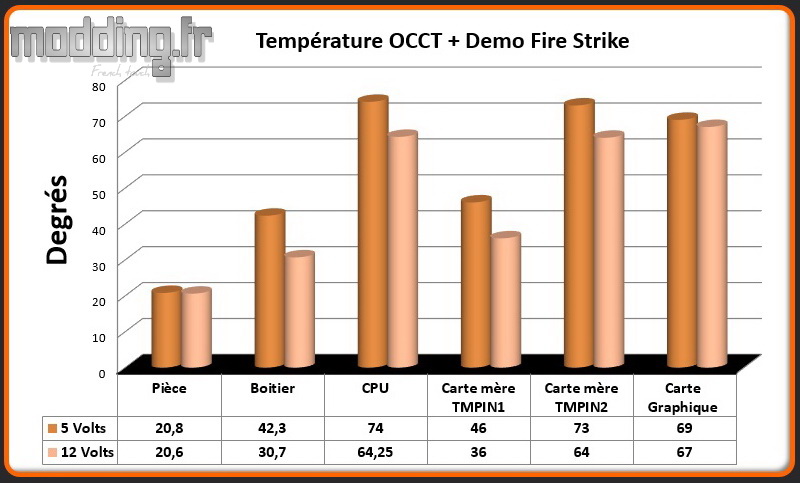

OCCT CPU + Fire Strike
On constate de suite l’impact sur les températures qu’engendre l’augmentation de la vitesse de rotation des ventilateurs du Dark Base 700.
Ne serait-ce sur le processeur avec 4° sous OCCT et 10° sous le test combiné.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

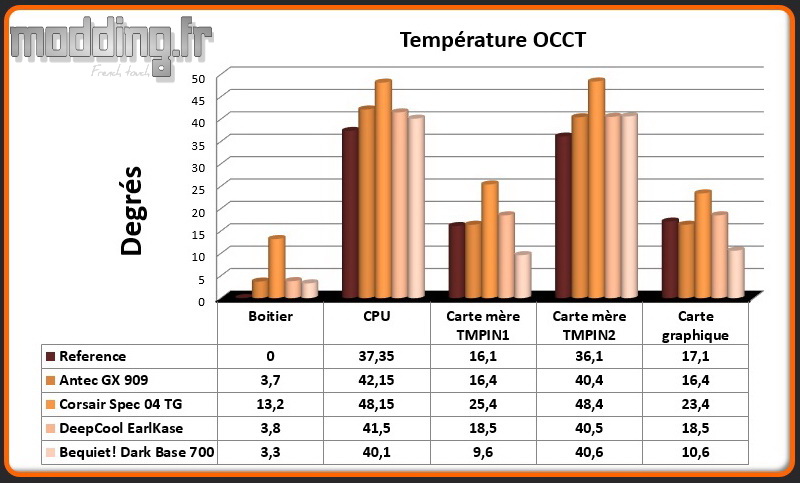

Comparatif OCCT CPU

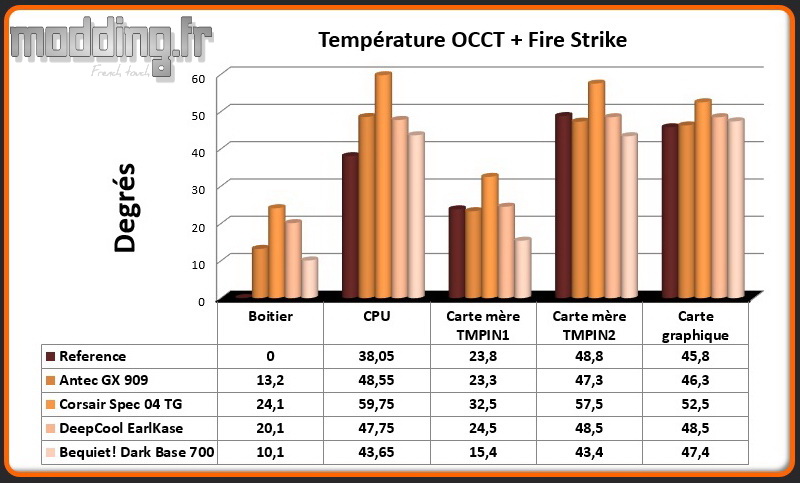

Comparatif OCCT CPU+Fire Strike
C’est bien beau le silence mais quand il s’agit d’évacuer l’excédent de déperdition calorifique, il faut un flux d’air conséquent et cela se voit surtout dans le test combiné où la carte graphique fait bien monter les températures en interne.
Le Dark Base 700 ne se cantonne pas à être seulement silencieux sans pour autant prétendre à une certaine efficacité dans le refroidissement des composants qu’il intègre. Certes cela passe par une augmentation du volume sonore mais le boitier dispose d’une bonne gestion de la ventilation avec deux modes et trois niveaux : Performance (donnant le champ libre aux Silent Wings 3) ou Silent (réduisant la vitesse de rotation aux SW3 du 900 avec les 1000 tr/min max et optimisant ainsi le silence).
