Montage :

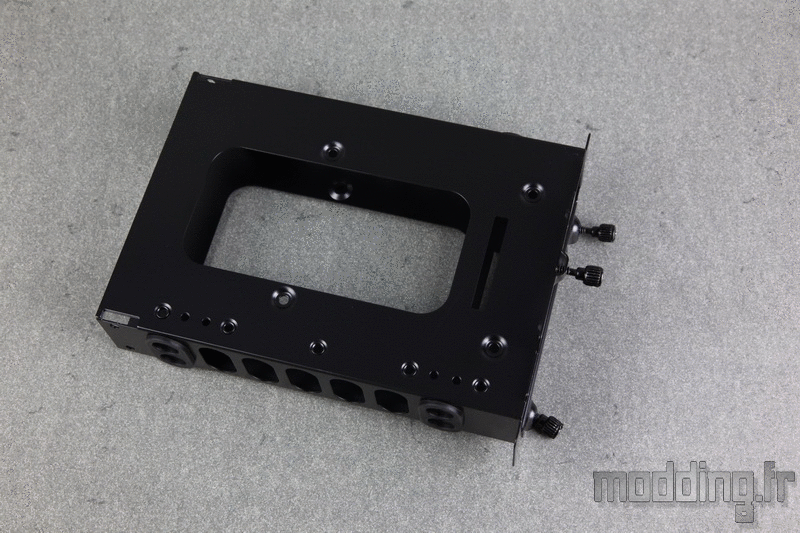

Nous commençons par l’installation du disque dur 3.5″.
On glisse le disque dans la cage, sa connectique vers les vis à main.
On utilise les vis spécifiques à son montage pour le fixer.
Le montage est simple même si cela demande l’utilisation d’un tournevis cruciforme.

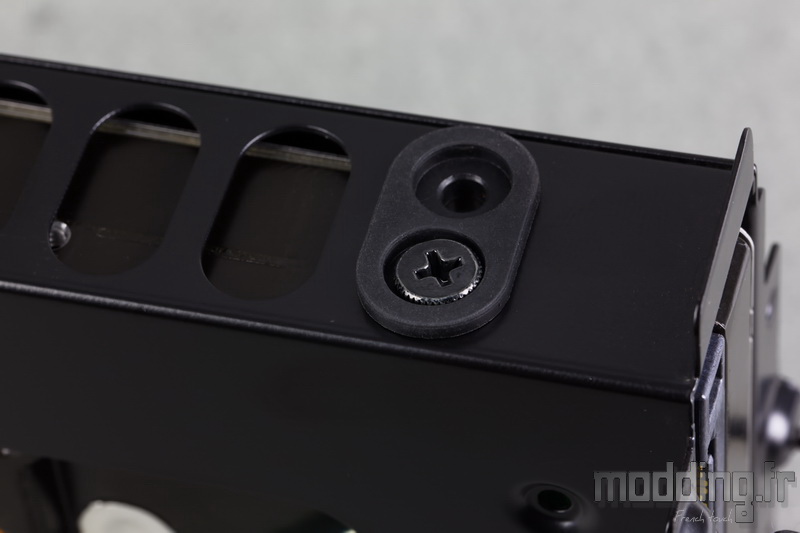

Les vis s’intègrent parfaitement dans le silentbloc et du coup le disque dur est réellement suspendu à ces derniers.

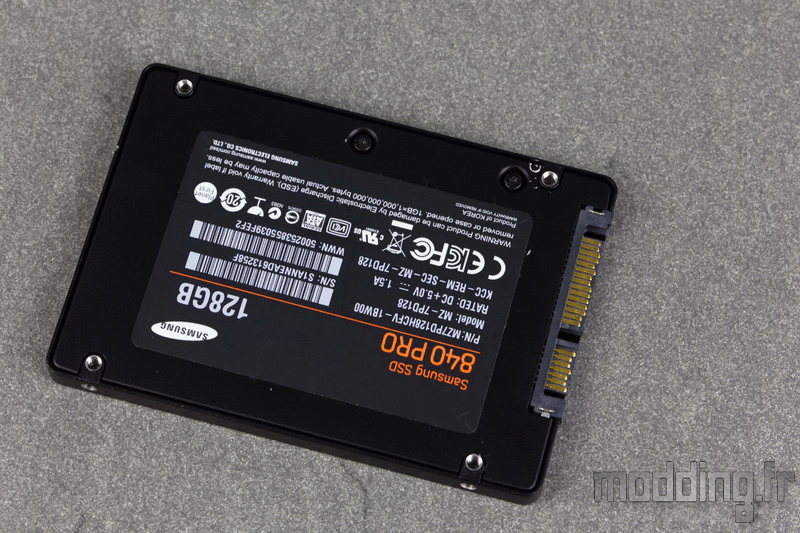

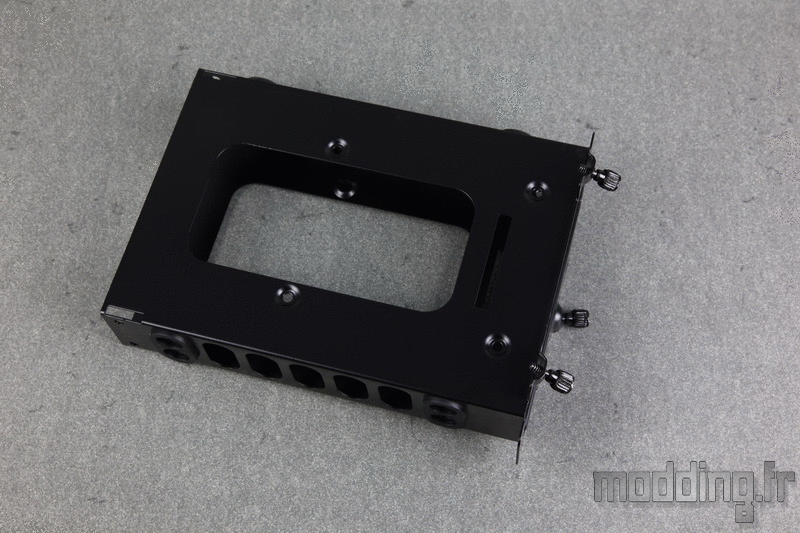

L’opération est tout aussi simple pour une unité de stockage 2.5″.
Il suffit d’utiliser le même tournevis et 4 vis M3.
Devant l’absence de silentbloc spécifique, nous conseillons le montage de SSD uniquement.
Pour rappel nous pouvons monter deux unités 2.5″ par cage, un sur chacune des faces.

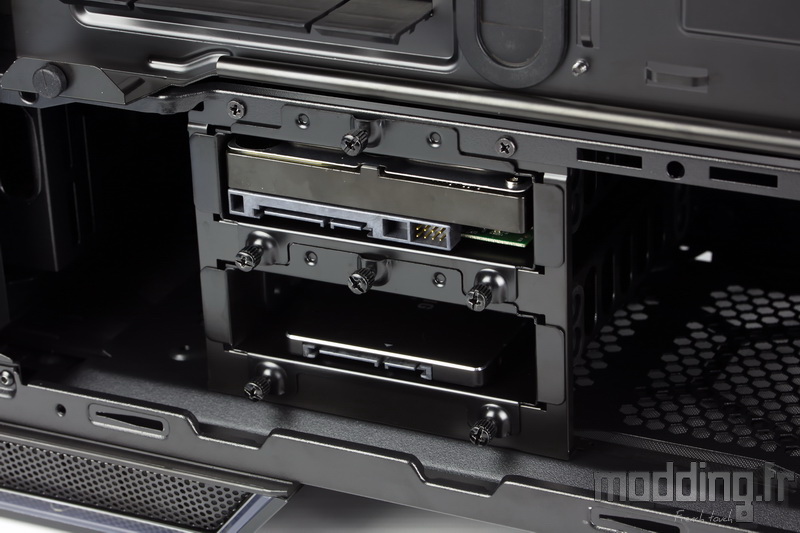

Il ne reste plus qu’à glisser les deux cages dans leur logement sous le cache alimentation.
Nous avons vu dans le bundle que nous avions une cage supplémentaire à notre disposition.

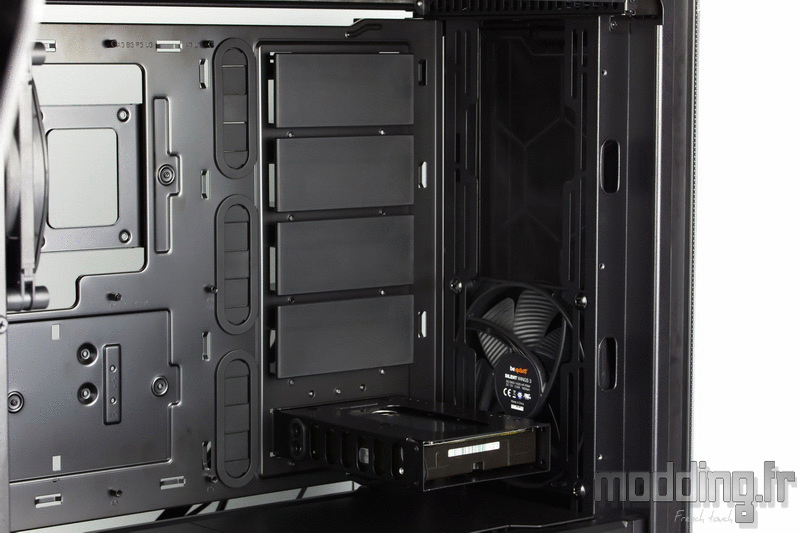

Elle peut prendre place sur l’un des 5 emplacements situés à l’avant du plateau de la carte mère.
L’insertion de la cage se fait par les coulisses.

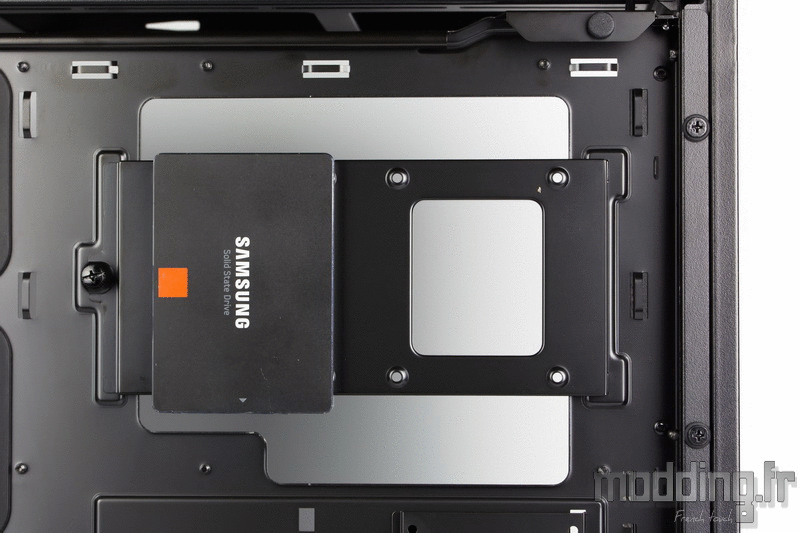

En ce qui concerne le SSD, nous avons trois autres emplacements qui lui sont dédiés.
Deux supports sont disponibles à cet effet : un simple et un double.
Dans les deux cas la fixation se fait par en dessous à l’aide d’un tournevis et de vis M3.

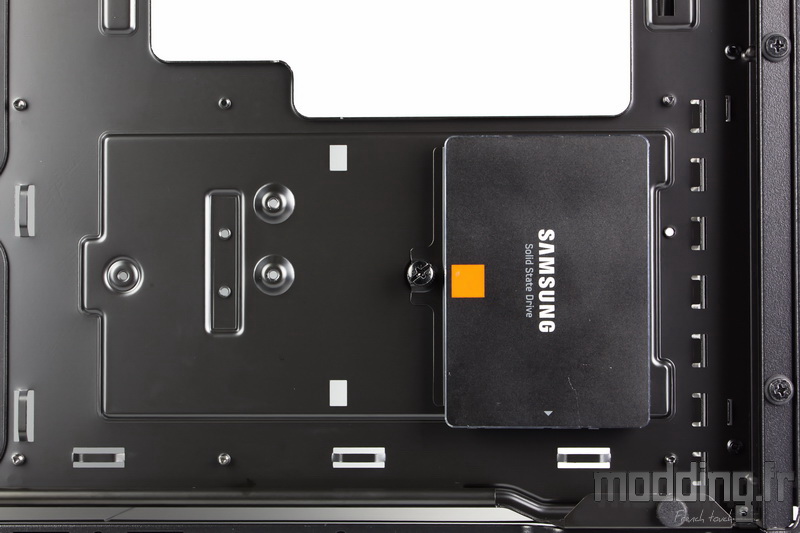

Le support simple prend place derrière le plateau de la carte mère sous l’ouverture d’accès au Socket de la carte.
Le support double se positionne au niveau de cette ouverture.

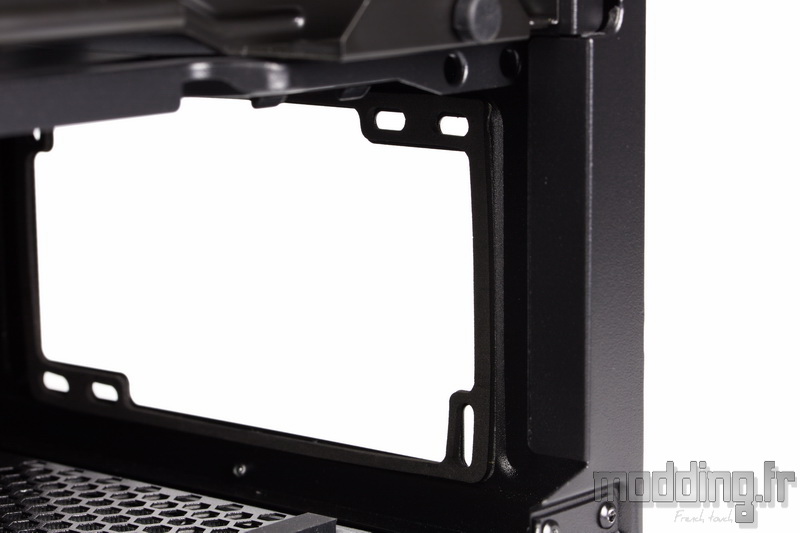

On note que l’emplacement de l’alimentation est doté d’un insert en mousse.
On glisse sans problème le bloc d’alimentation dans son logement.
Il nous faut juste se procurer des vis supplémentaires pour sa fixation … Vu que nous avons juste 8 vis UNC-6.32 incluses dans le bundle, nombre nécessaire à la fixation de la carte mère.
L’espace en avant du bloc est conséquent et on peut sans mal connecter les différents câbles au bloc sans avoir à retirer les deux cages HDD.

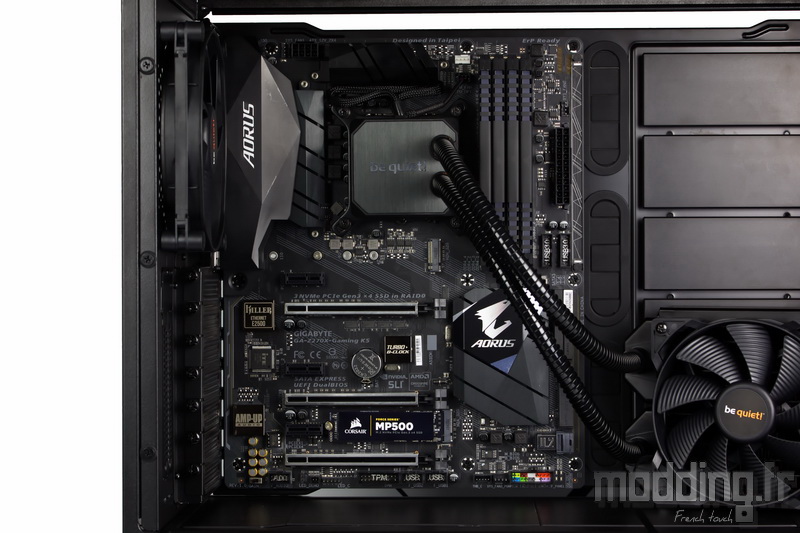

On utilise donc les 8 vis UNC-6.32 pour fixer la carte mère sur les entretoises.
L’entretoise centrale possède un déport qui facilite la mise en place de notre carte mère.
Le principe du plateau de la carte mère réversible fait que nous avons un espace présent tout le long de son bord supérieur.

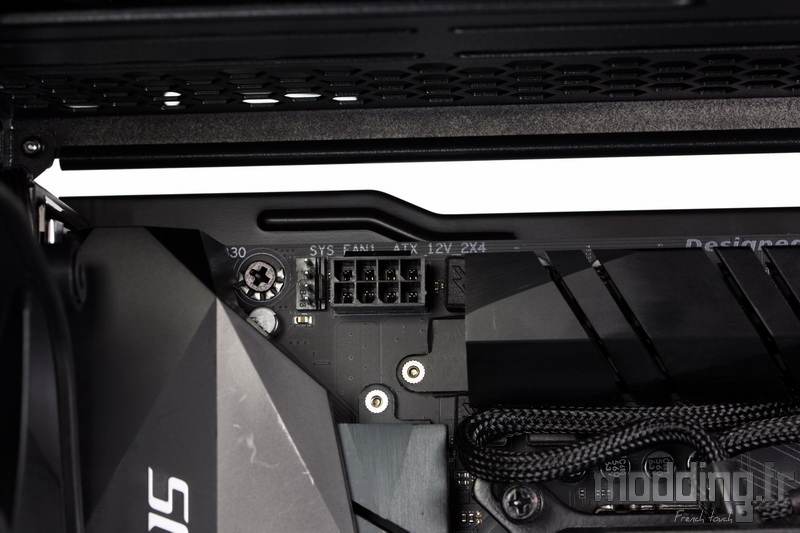

Du coup, nous avons tout loisirs de glisser les différents câbles et notamment le câble CPU. Nous avons du quelque peu forcer le passage pour ce dernier.

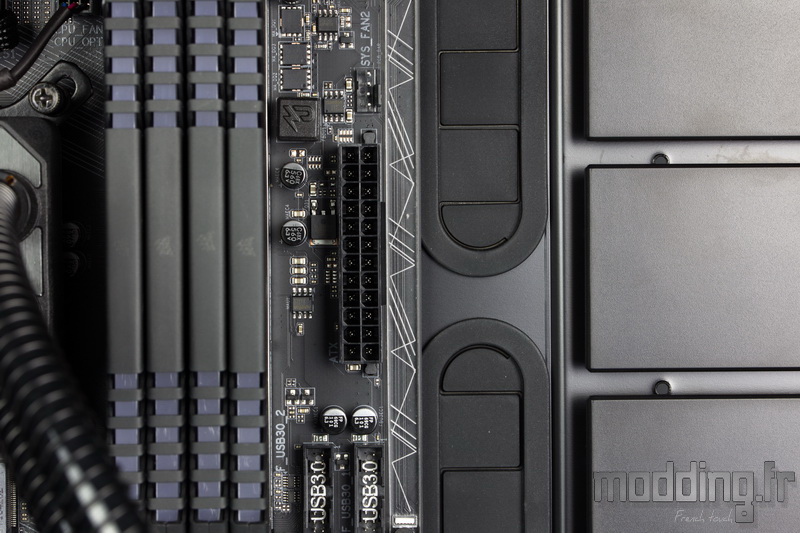

Les passages de câbles ne tombent pas vraiment en face de la prise ATX, mais c’est généralement le cas pour la majorité de boîtiers…
En ce qui concerne l’installation de radiateur sur la partie haute du boitier, nous avons un large espace de par le décalage des emplacements vers le panneau en verre trempé.

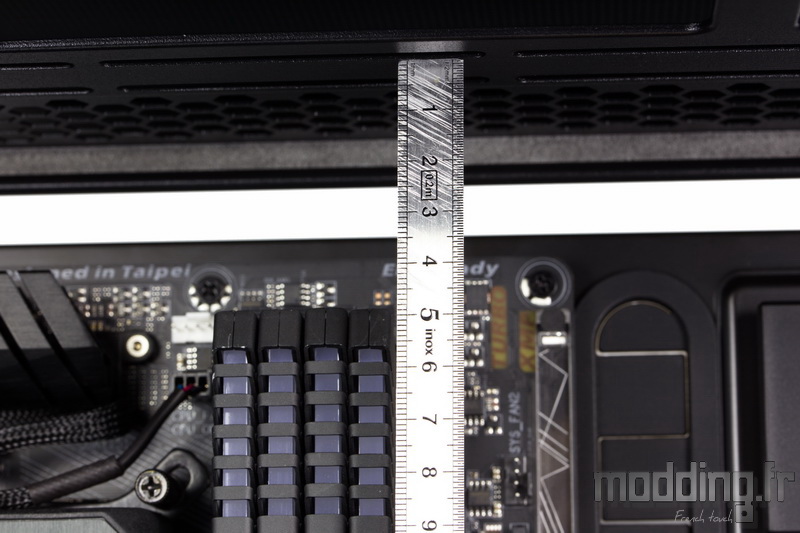

De ce fait en ce qui concerne un radiateur pourvu de ventilateurs en 120 mm, pas de soucis de place car cela passe devant les barrettes mémoires. A moins que ces dernières soient dotées d’un dissipateur conséquent.

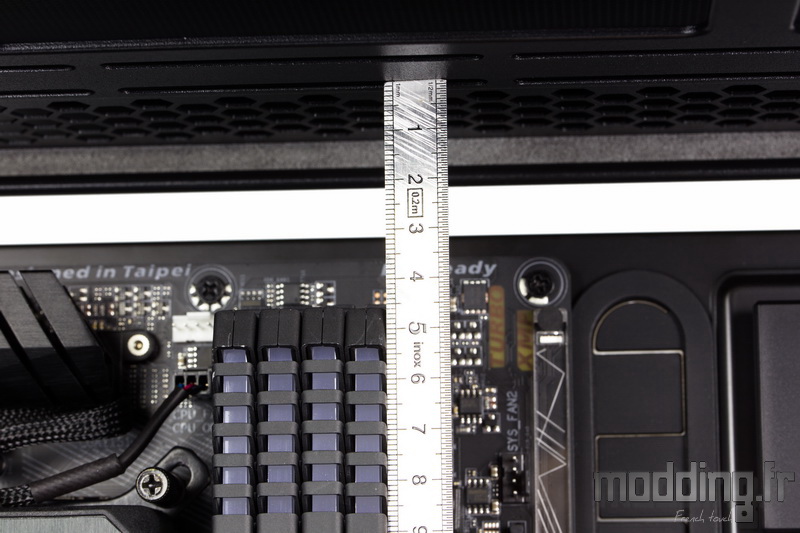

En ce qui concerne les radiateurs version 140/280, nous butons sur ces barrettes après seulement 45 mm.
Donc dur de trouver un radiateur adéquat, même en le couplant avec des ventilateurs version slim.
Nous apprécions grandement la facilité d’installation du radiateur sur cette partie du boitier avec la présence de la plaque sous forme de tiroir extractible.

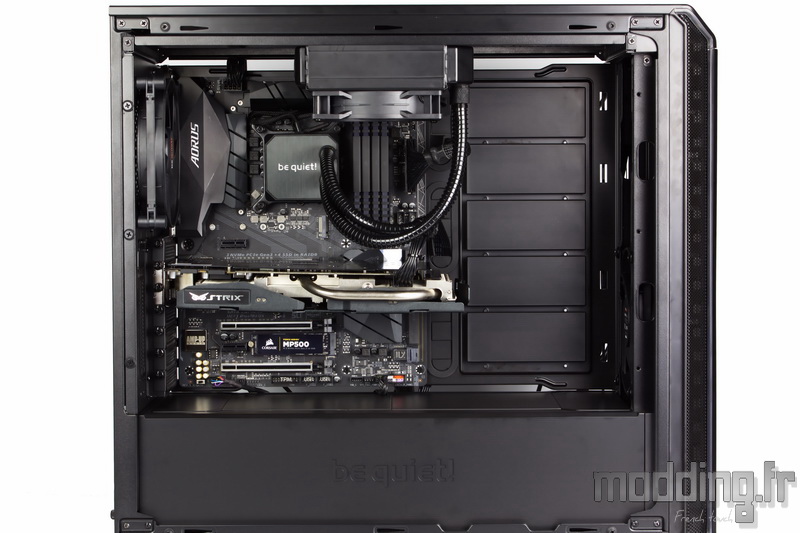

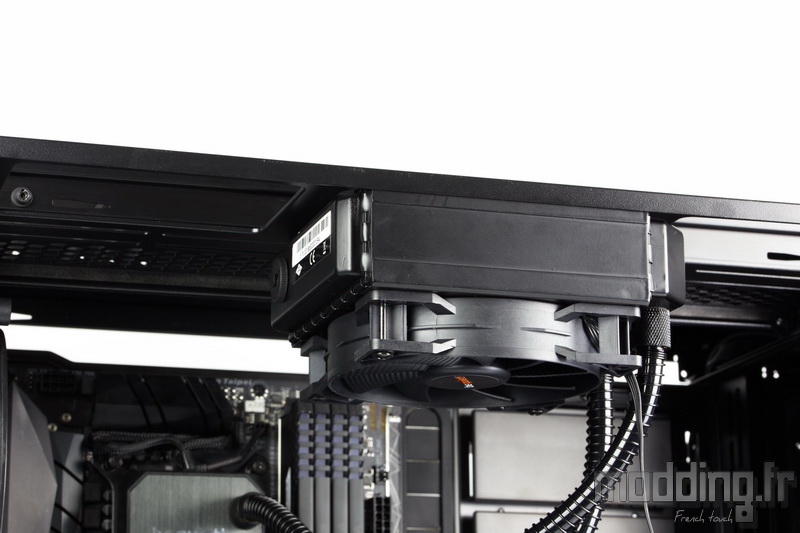

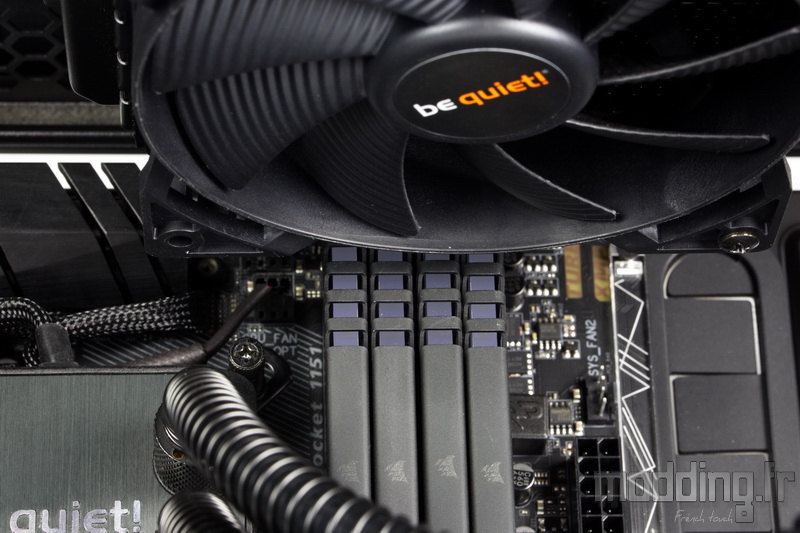

Notre AIO n’a pas de mal à prendre place dans le boitier et comme on peut le voir sur la photo, nous avons encore un peu de marge avant de toucher les barrettes mémoires.
Le Dark Base 700 permet de mettre en place la carte graphique verticalement de par la présence de deux équerres spécifiques à ce niveau.
Cependant il faut se procurer le Riser qui va bien afin de connecter ladite carte sur le port PCIe de la carte mère.

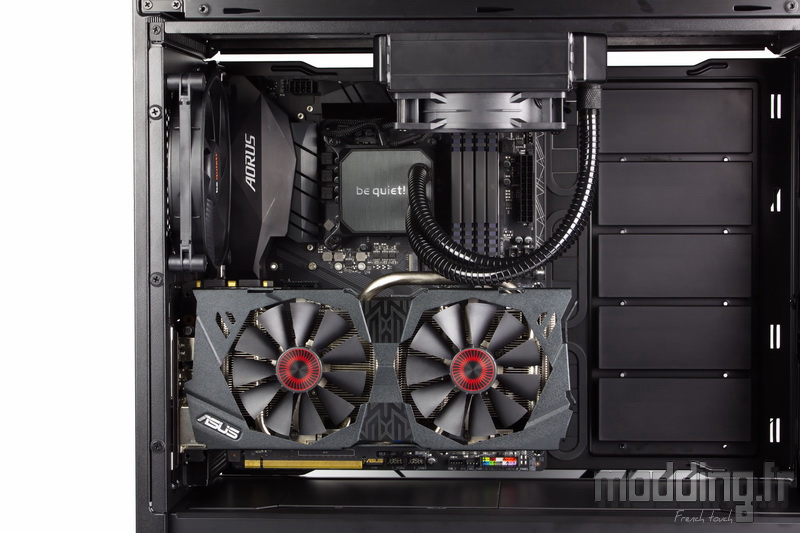

Nous disposons d’une bonne vingtaine de millimètres d’espace disponible entre les ventilateurs et la paroi vitrée.
Nous avons jusqu’à 430 mm de clairance en position classique.
Du moins si rien n’est présent dans la partie avant du châssis… Une cage HDD réduit la distance à 286 mm.
Nous branchons les différents câbles issus de l’alimentation…
… Ainsi que ceux issus du boitier.

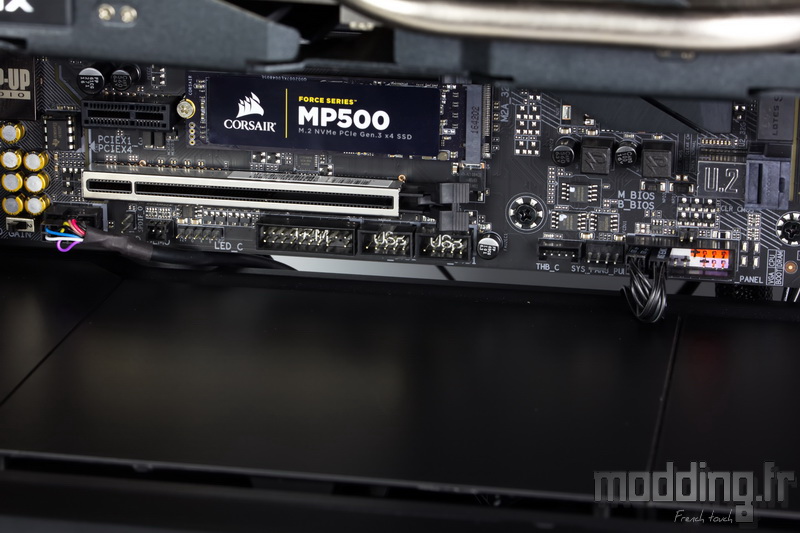

Ici aussi nous bénéficions d’une large ouverture comme sur le bord superieur du plateau de la carte mère.

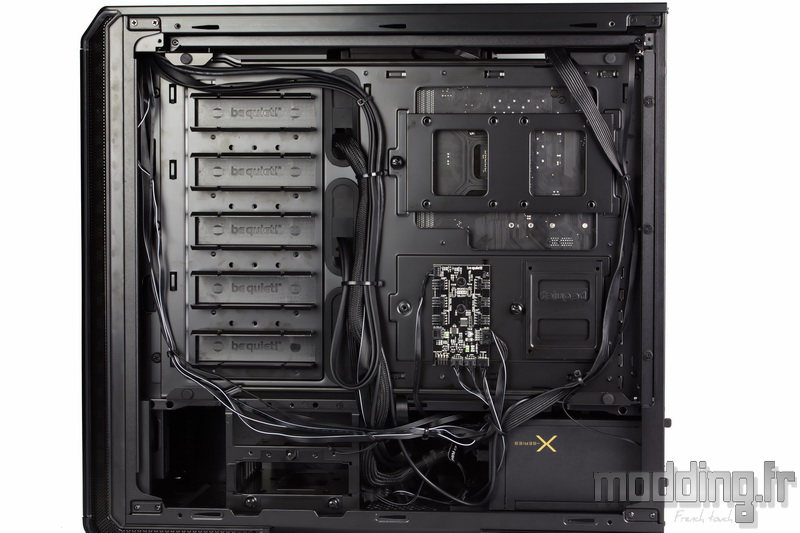

Coté coulisses, le rangement des câbles est largement facilité par la présence de nombreux points d’ancrage.
Nous avons utiliser des colliers Serflex mais nous rappelons que bequiet! fournit 6 bandes Velcro.

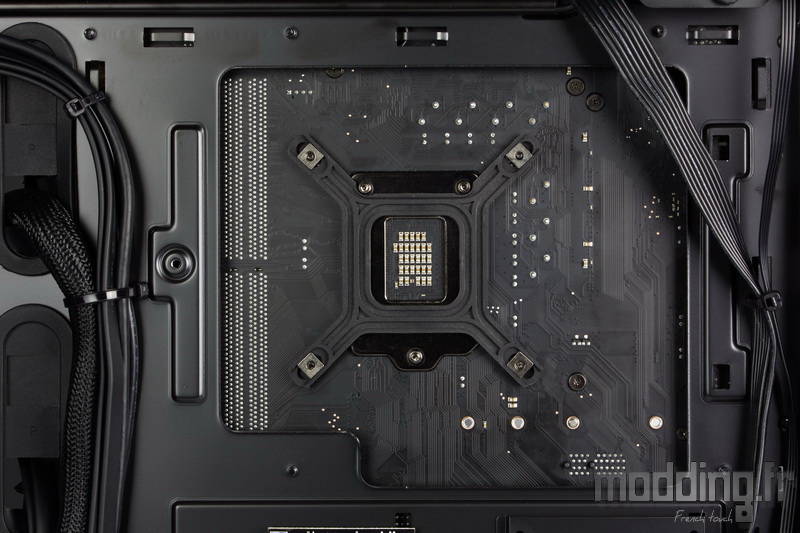

L’accès à l’arrière du Socket est optimal.
Sur un plan Aircooling, nous disposons de 180 mm pour le ventirad avant qu’il ne rentre en contact avec la vitre du boitier.

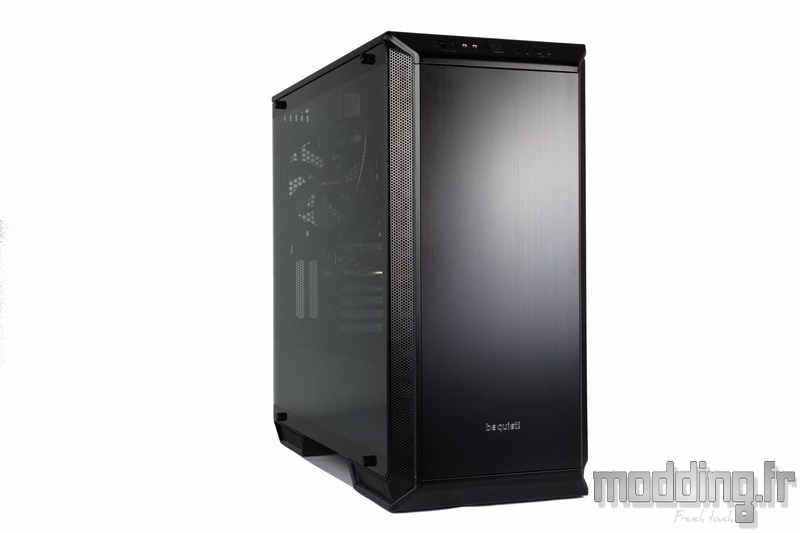

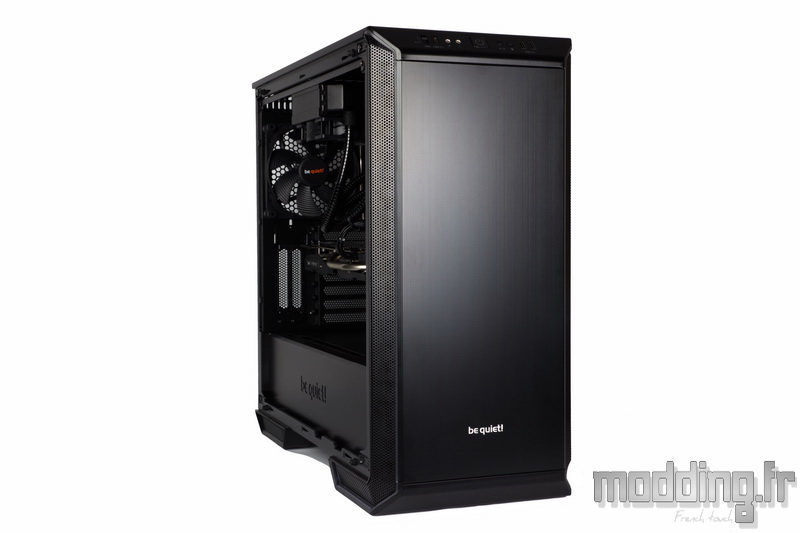

Nous fermons les portes…

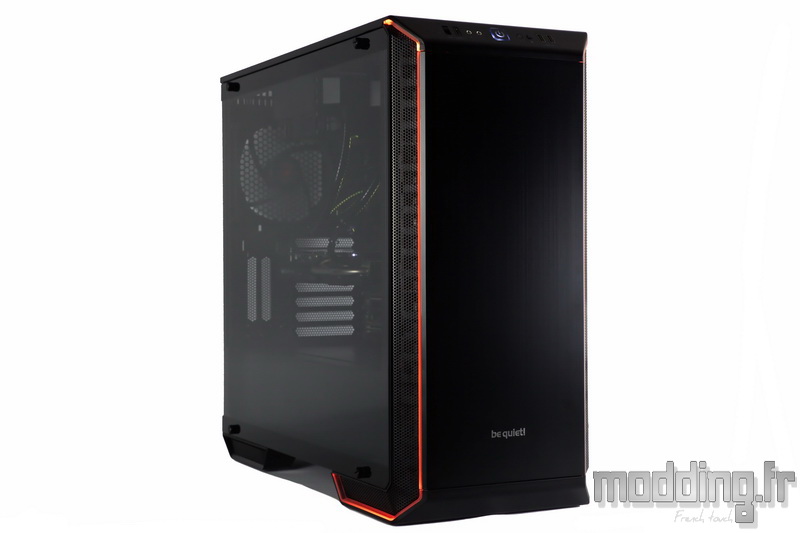

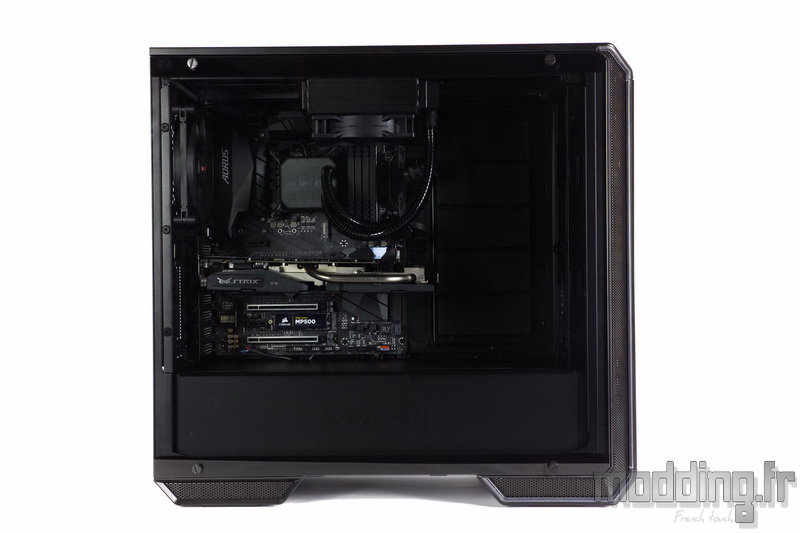

Le panneau en verre trempé nous offre un bon panorama sur la config en place dans le boitier.

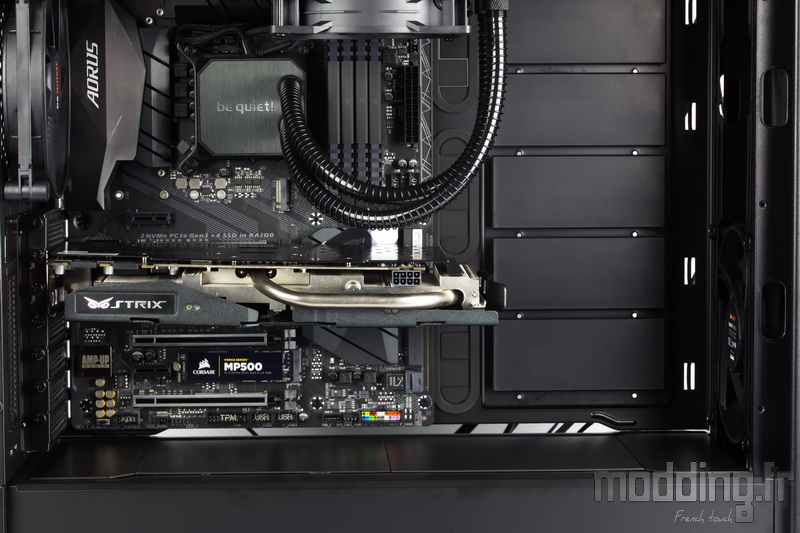

Nous disposons de pas mal de place à l’avant de la carte mère pour la mise en place d’un circuit de Waterccooling.
L’aspect fumé de la vitre est léger ce qui évite de multiplier le nombre de bande de Leds pour sublimer l’ensemble du boitier….
… D’ailleurs à ce propos….
Que se passe t’il lorsque nous branchons le boitier sur le secteur et que l’on appuie sur le bouton Power ???

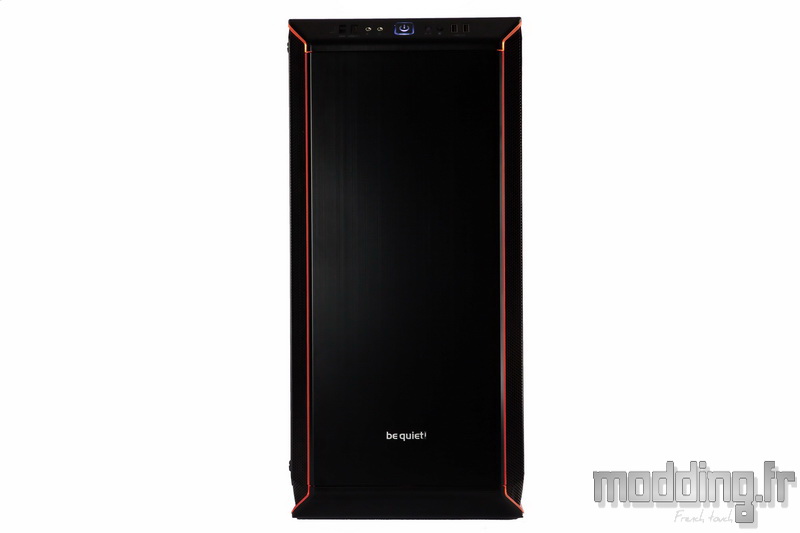

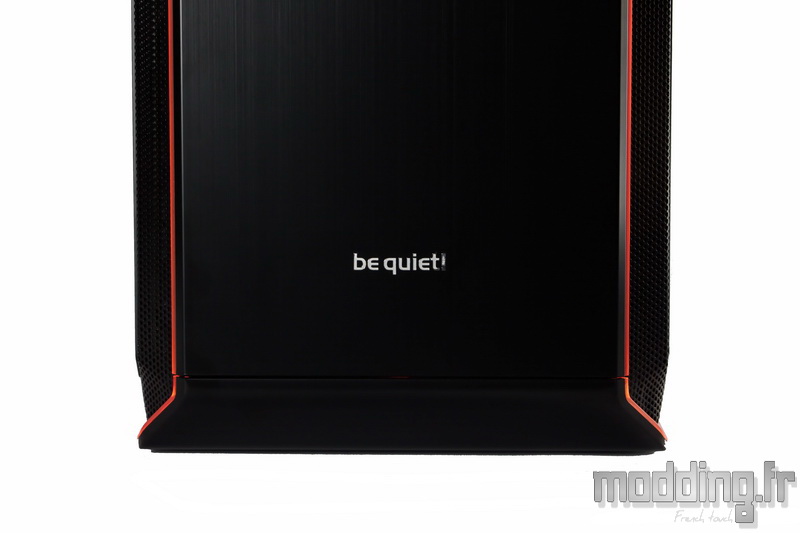

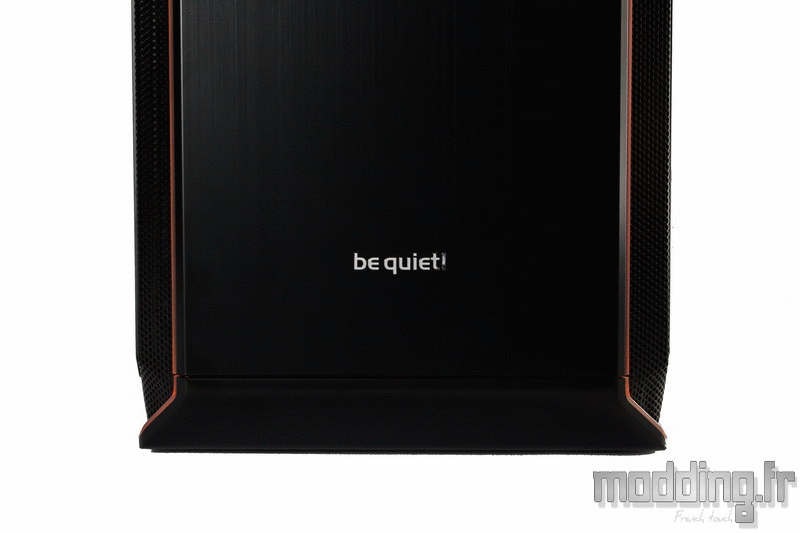

Les liserés translucides, délimitant la frontière entre les grilles Mesh et la façade en aluminium, se pare d’une fin rétroéclairage de couleur orange !
Comme quoi le hasard fait bien les choses, vu que c’est la couleur de bequiet! (et de modding.fr).
Le hasard vous dites ? Nous soupçonnons la marque d’y être pour quelque chose…
Là ! il faut avouer que le Dark Base 700 a de la gueule !!!
Quand le RGB s’installe dans un boitier bequiet!, il le fait avec une certaine classe !!!

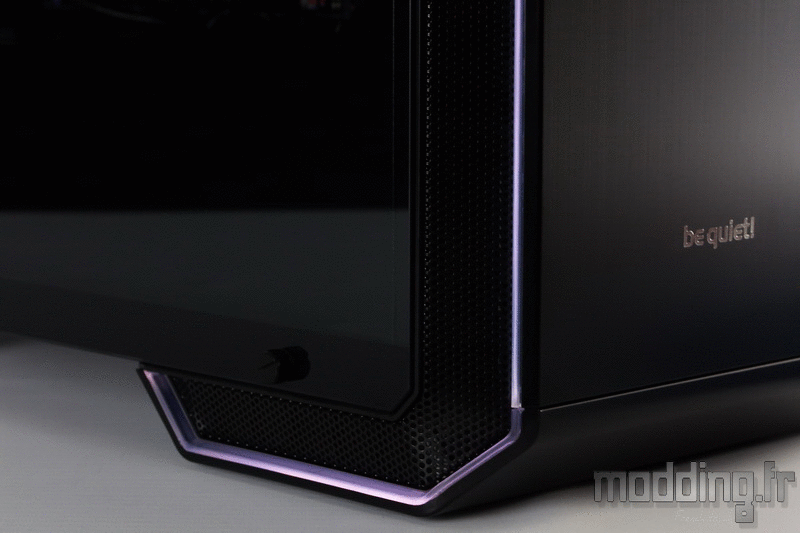

Comme justement il s’agit de RGB, nous avons accès à d’autres couleurs car après tout il n’y a pas que la couleur orange dans la vie…

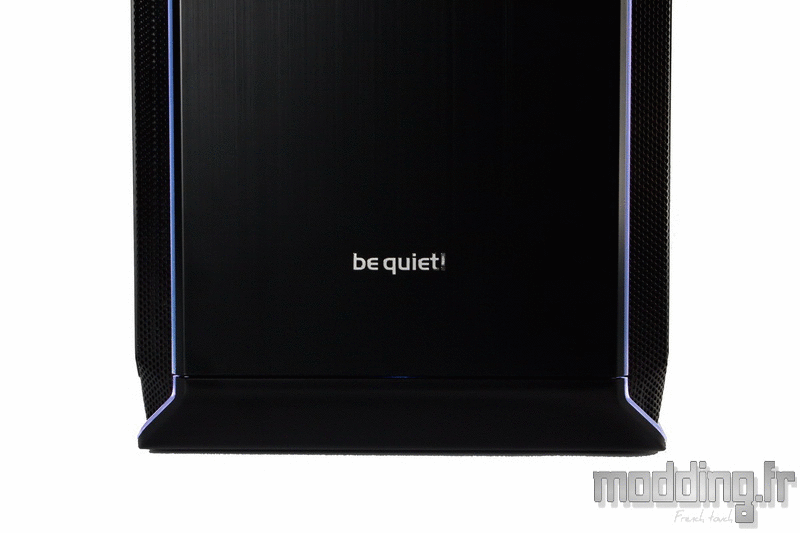

6 couleurs sont au menu bequiet! : Blanc, Rouge, Vert, Bleu, Orange et Violet.
On passe d’une couleur à l’autre sur une simple pression sur le bouton de commande RGB placé dans le panneau avant.
Entre chacune de ces couleurs nous avons un mode respirant de chacune d’elles.
Et puis même chez bequiet! sommeille une petite licorne…
La pression suivante met en place le mode Arc-en-Ciel qui passe en revue toutes les couleurs avec un effet respirant.
Et pour ceux qui ne veulent pas de cet habillage lumineux la pression suivante désactive le rétroéclairage.
Si on veut en avoir plus… On branche le câble spécifique sur la prise PC-RGB-In du PCB interne du Dark Base 700 et qu’on le relie au Header RGB de la carte gérant ce processus, nous avons du coup accès au contrôle logiciel du rétroéclairage du boitier avec tout ce que propose ledit logiciel en terme d’effets et couleurs.
