Modulaire :
Nous avons tout démonté, maintenant nous allons pouvoir passer sur un boitier Reverse ATX.
L’alimentation ne change pas de place et reste dans la partie basse du châssis.
Nous pouvons passer d’un mode à l’autre sans pour autant tout démonter le boitier… Une vidéo est disponible au bas de cette page pour mieux apprécier les différentes étapes.

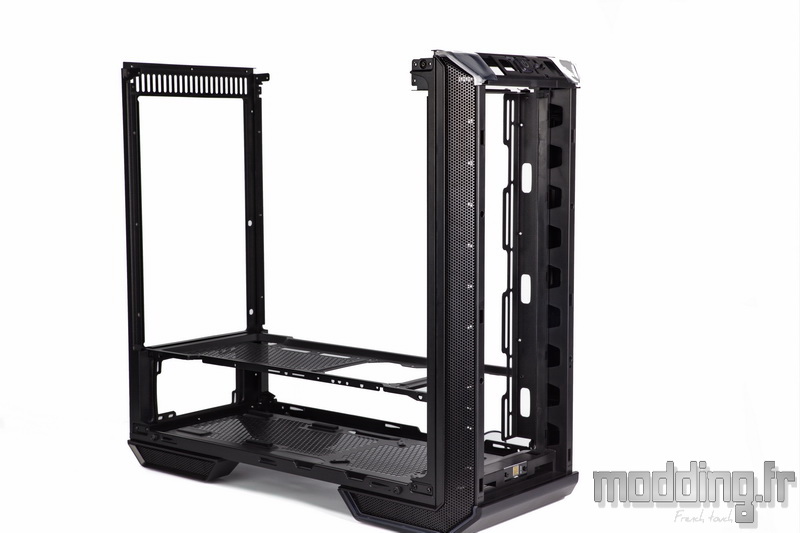

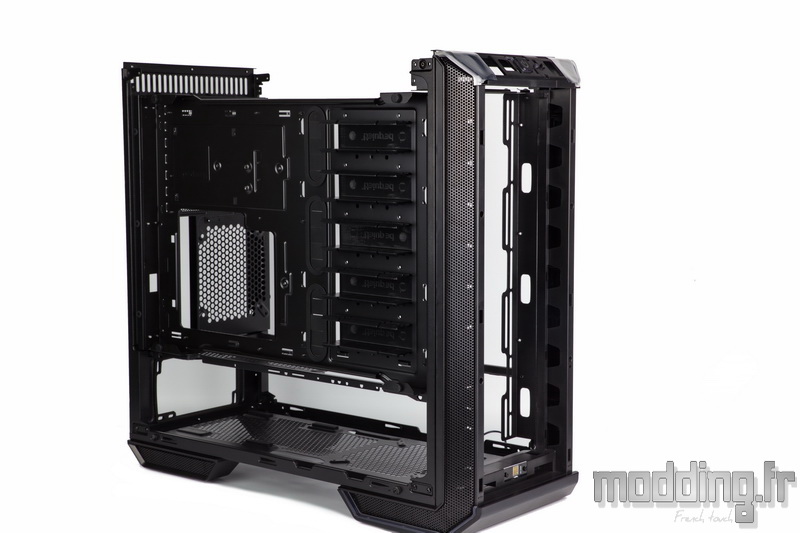

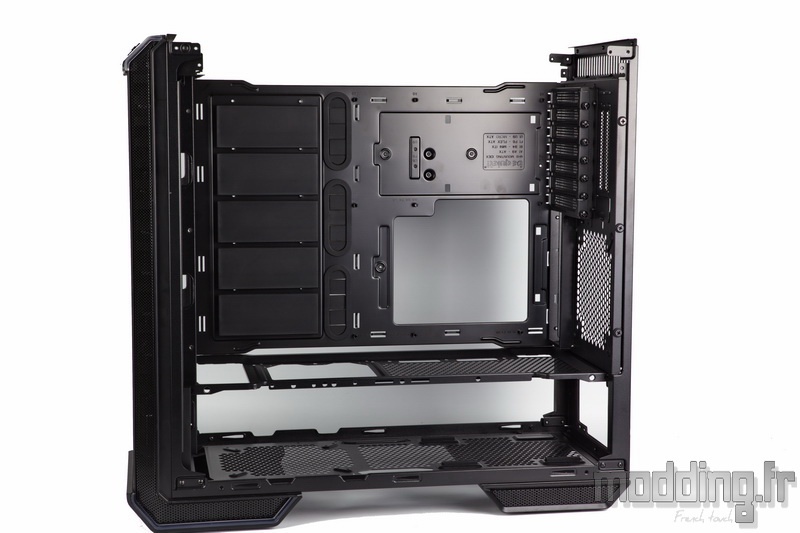

On inverse donc le plateau de la carte mère.
Nous remettons en place les 9 vis spécifiques à ce plateau.
3 coté compartiment principal, à l’arrière.
6 coté coulisses avec 3 à l’avant et 3 autres à l’arrière.

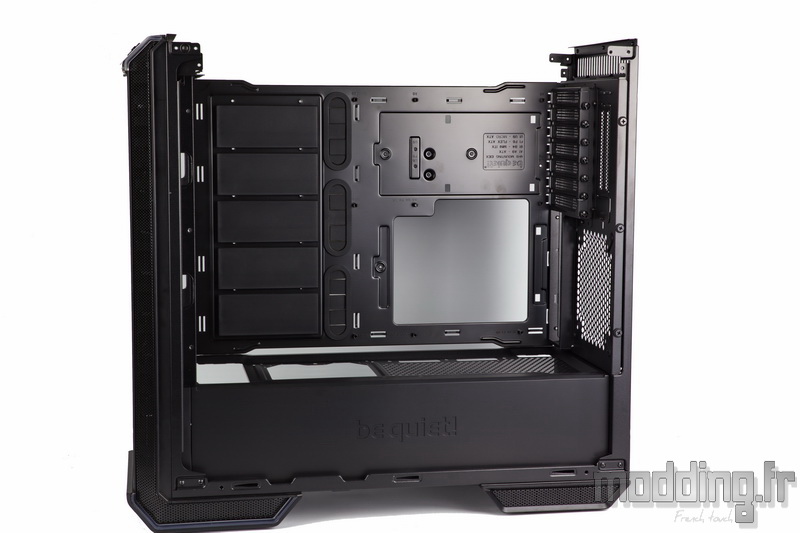

On place ensuite le flanc du cache alimentation.

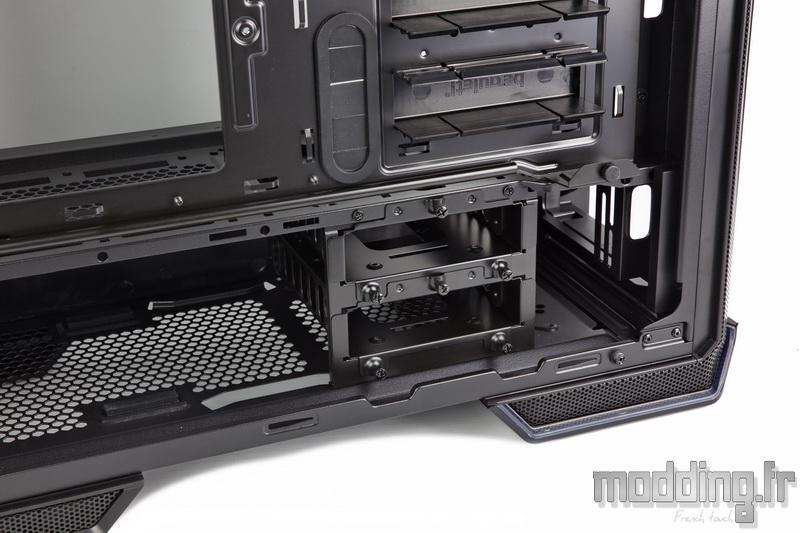

Et on repositionne le support des deux cages HDD dans le compartiment inférieur.

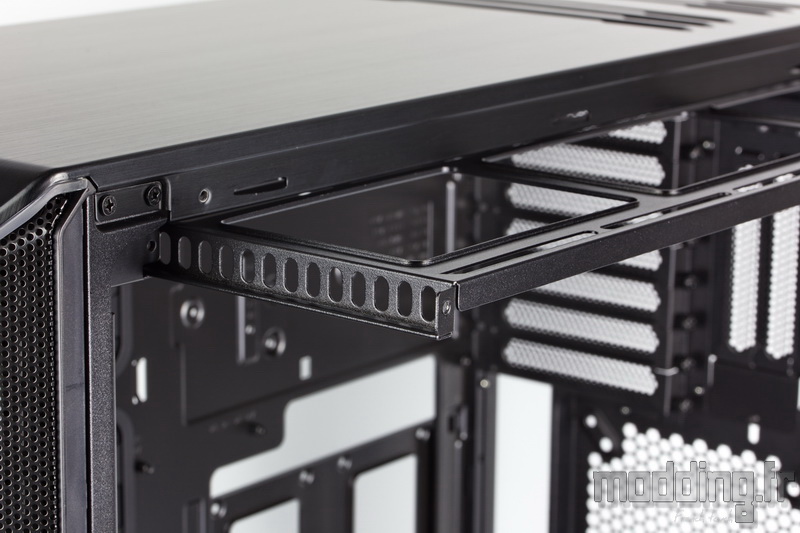

On replace la plaque de ventilation supérieure en l’insérant par le bord opposé du châssis.
Vu que l’on a inversé le compartiment principal, il se retrouve du coté de la porte controlatérale…

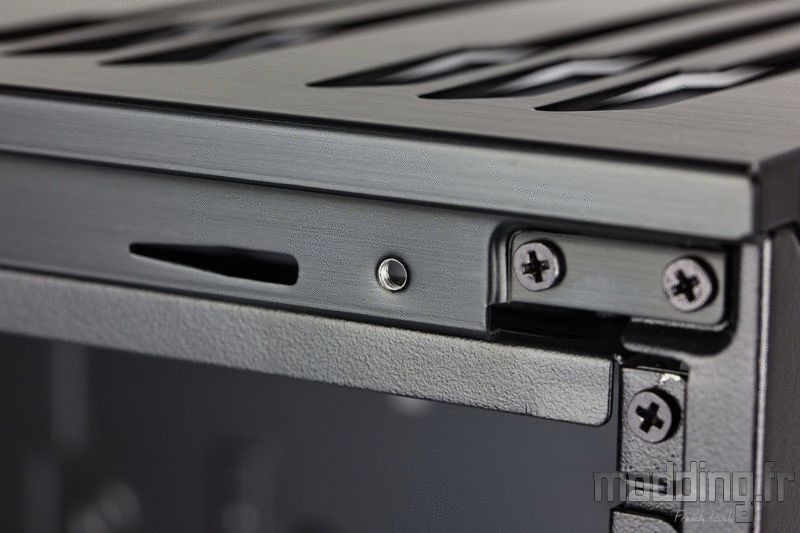

Il nous faut aussi inverser les portes ! Du coup on dévisse les points de fixation du panneau en verre trempé à l’aide d’un tournevis plat.
On les installe sur les bords controlatérales du châssis et …
… Le tour est joué !!!
Dans cette configuration, la carte mère se retrouve la tête en bas tout comme le processeur et la carte graphique dans la partie haute du compartiment principal.
Sur ce dernier composant, on pourra mieux visualiser la face ventilée de la carte.
On comprend aussi pourquoi les silentblocs des cages HDD possèdent deux trous… Cela permet d’inverser le sens haut/bas du disque dur 3.5″ vu que les cages se retrouvent à l’envers.
Nous avons réalisé une petit vidéo qui permet de mieux apprécier les différentes étapes que les simples photos.
Vidéo
