Démontage :

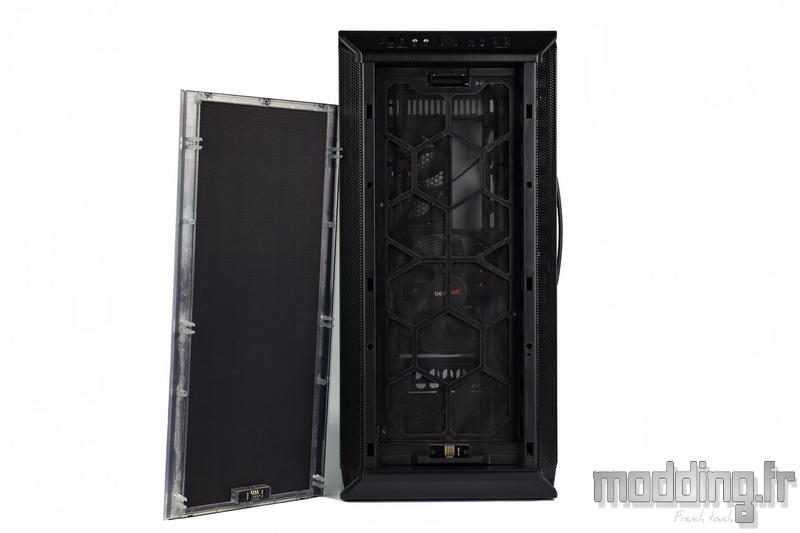

On commence par la façade… ou tout du moins une partie de la façade !
En fait il s’agit de la plaque en aluminium que l’on peut enlever de la structure de la façade de façon à accéder aux différents filtres du Dark Base 700.
Le premier filtre est placé sur la partie avant du châssis.

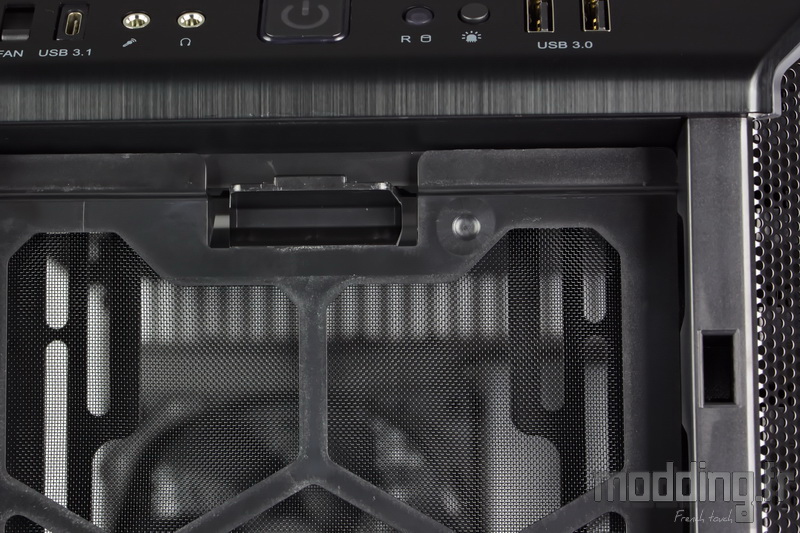

Nous avons, dans sa partie haute une languette, qui permet de le désolidariser du boitier.

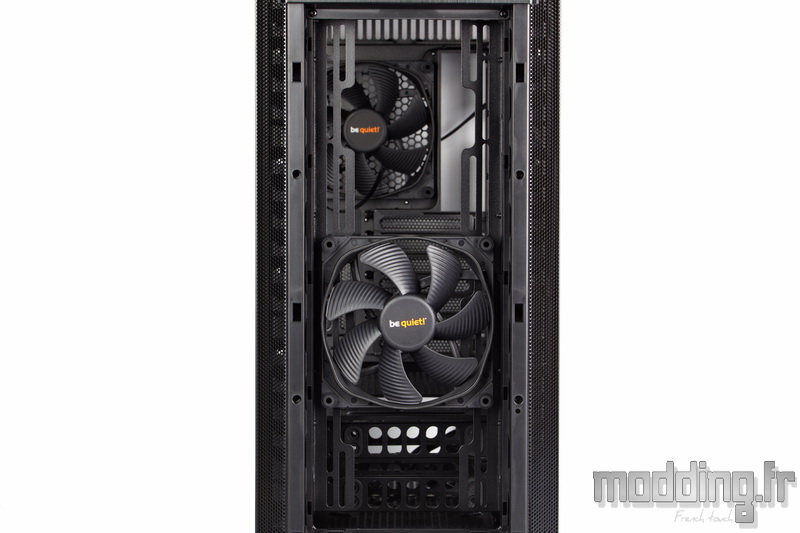

On retrouve les trois emplacements pour ventilateurs en 120 mm ou en 140 mm dont un est occupé par le Silent Wings 3.

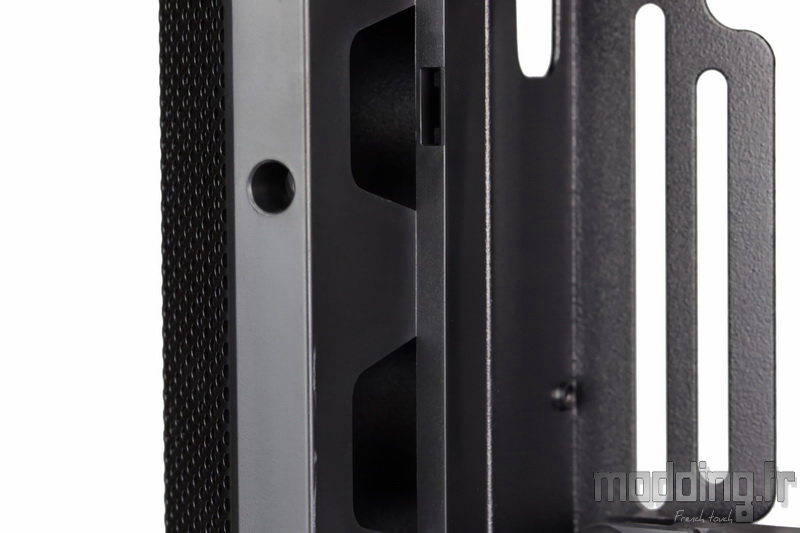

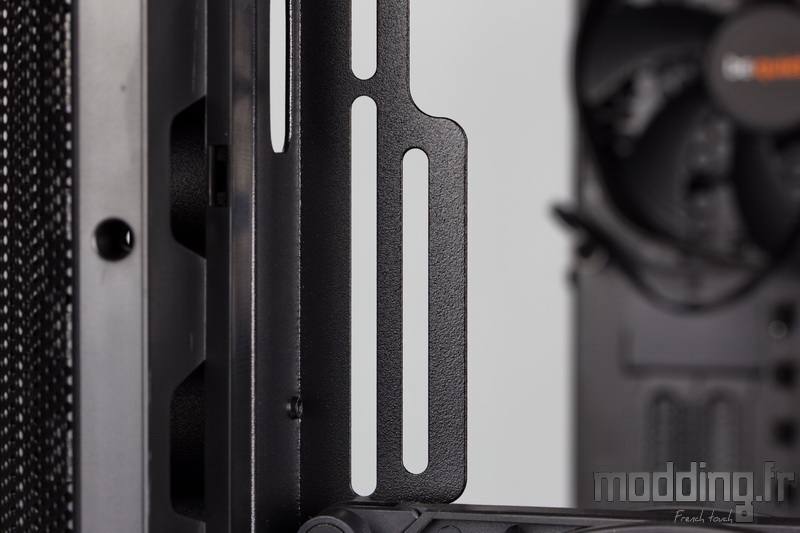

Les points de fixations sont de forme oblongue, ce qui permet d’ajuster la hauteur des ventilateurs voire celle du radiateur.
Le Dark Base 700 peut accueillir à ce niveau un radiateur 360 ou 280.
Sur les bords de la façade, au niveau de la structure en plastique, nous avons toute une série d’ouvertures qui communiquent avec les grilles Mesh latérales.

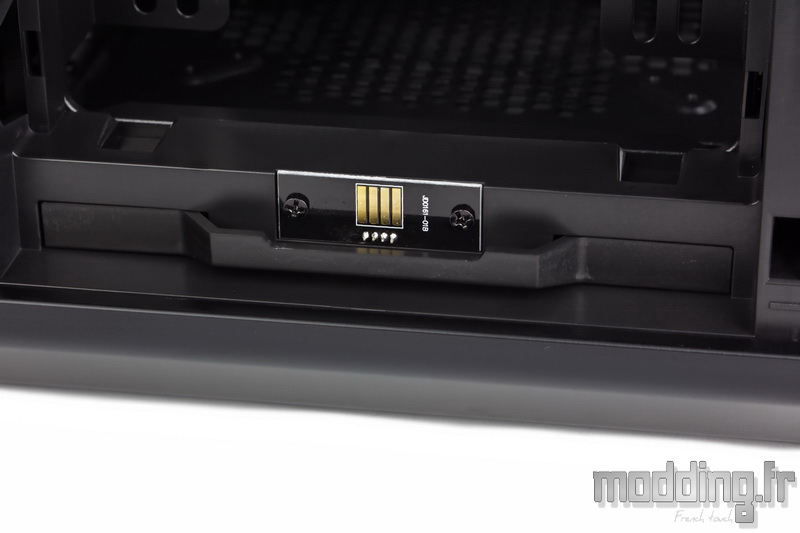

Dans la partie basse on note la présence d’une prise contact à 4 pôles. Elle permet d’assurer la liaison avec le câblage présent dans la structure de la plaque en aluminium de la façade…
Juste en dessous, nous avons une sorte de poignée….

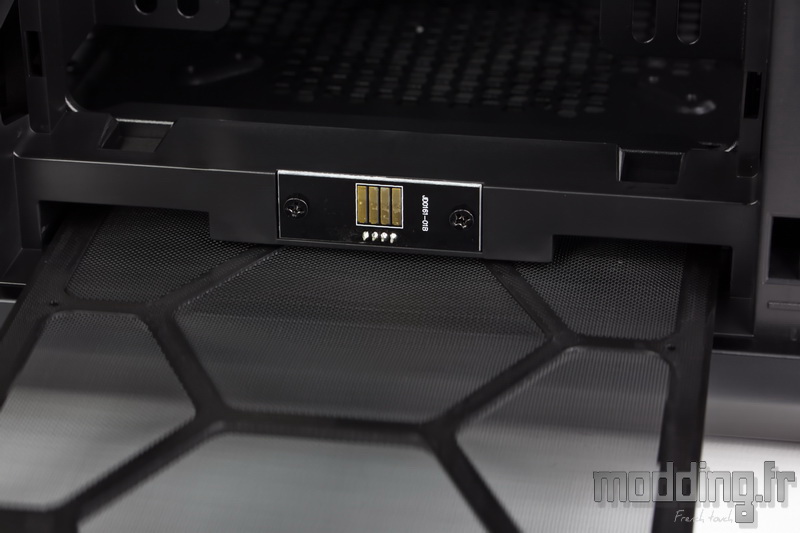

… En tirant dessus, nous retirons le fameux filtre qui se trouve sous le boitier !!!
Il glisse bien vers l’avant du boitier…

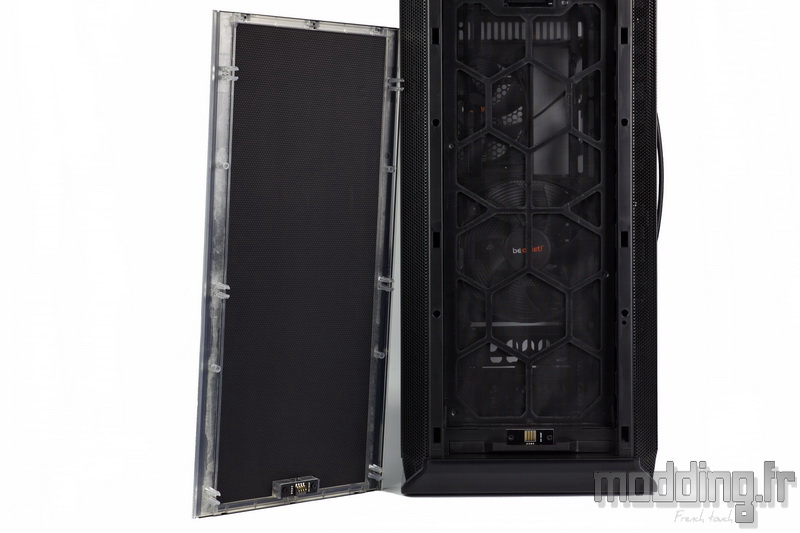

De ce fait, nous devons retirer cette partie de façade pour nettoyer les filtres du Dark Base 700.
Pour cela on positionne les doigts sur les bords de la plaque au contact du liseré translucide et on tire doucement vers soi…

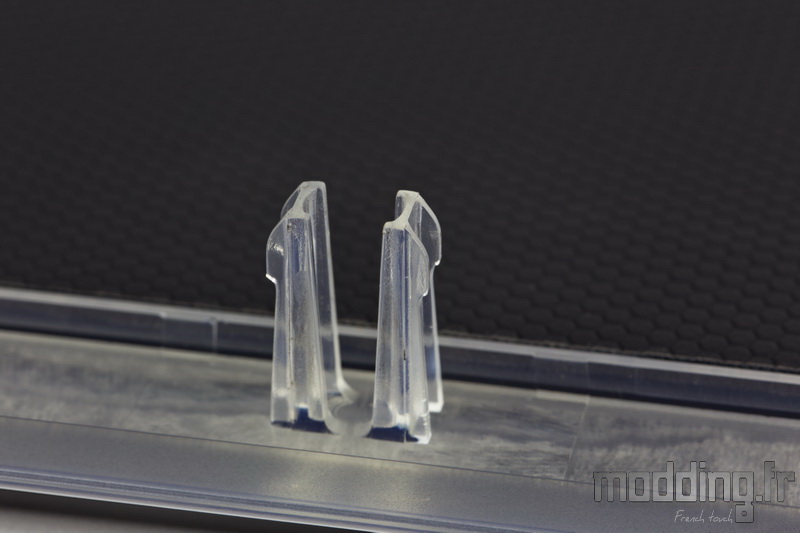

La plaque dispose de trois clips sur chaque bord.
Pour retirer efficacement cette partie de la façade, il nous faut positionner les mains au niveau de ces clips.
On tire en haut, puis au milieu, puis en bas… On répète l’opération une seconde fois et la plaque vient à nous.
Cela semble assez aléatoire comme dispositif mais au final ça tient le coup si, bien sûr, nous ne forçons pas comme des malades…
Heureusement nous n’avons pas à nettoyer les filtres tous les 4 matins…

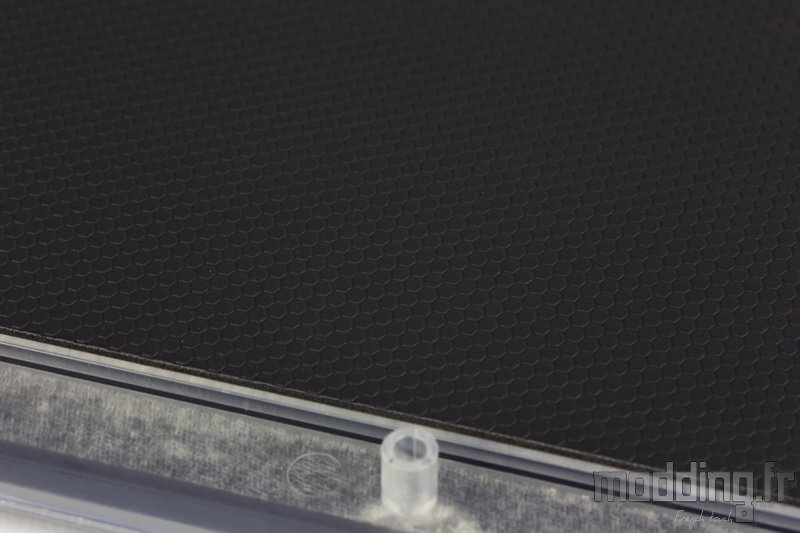

La plaque en aluminium repose en fait sur une structure en plastique translucide.
Sur cette structure nous avons un revêtement d’isolation phonique.

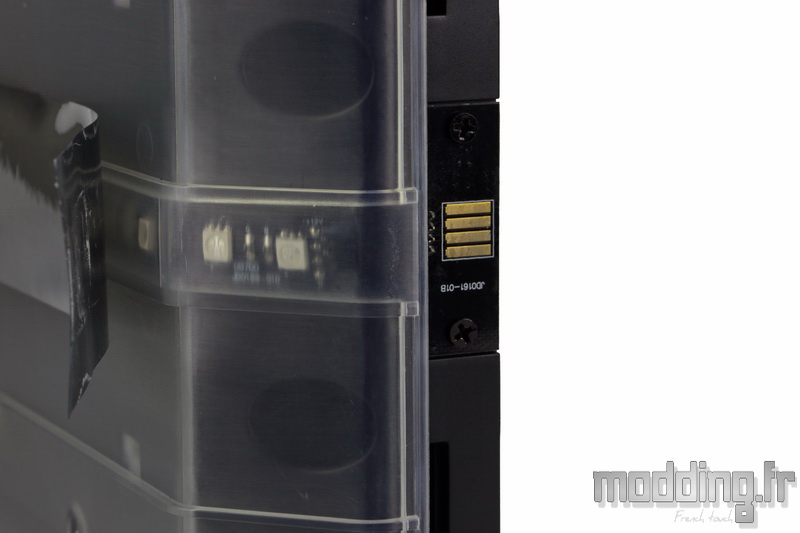

A proximité des bordures sont dissimulées deux bandes de Leds. On aperçoit la bande adhésive sur la photo.

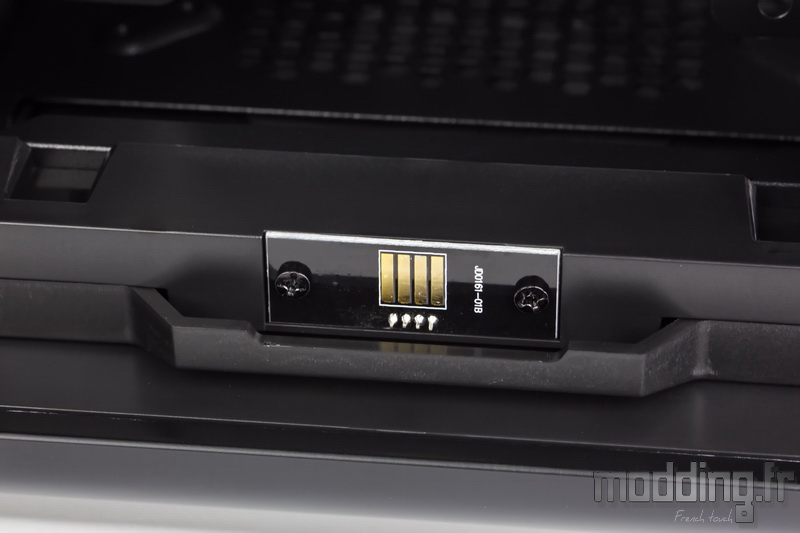

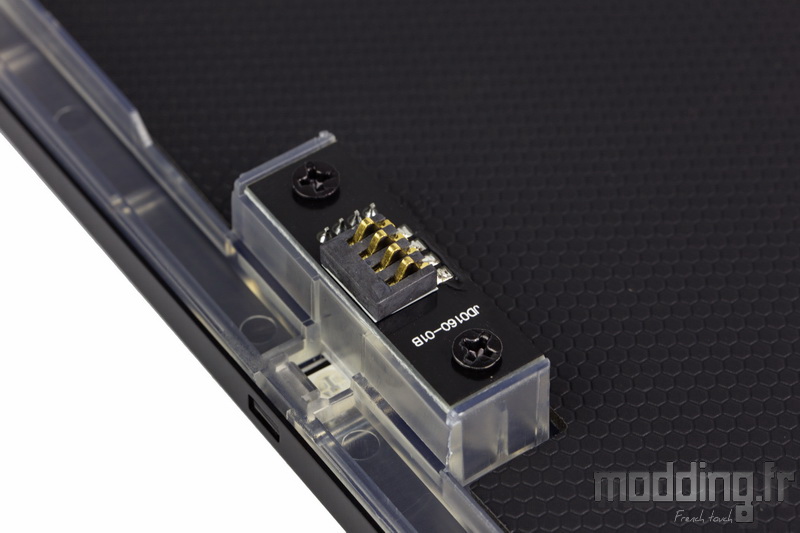

Dans la partie inférieure nous avons la prise contact mâle.

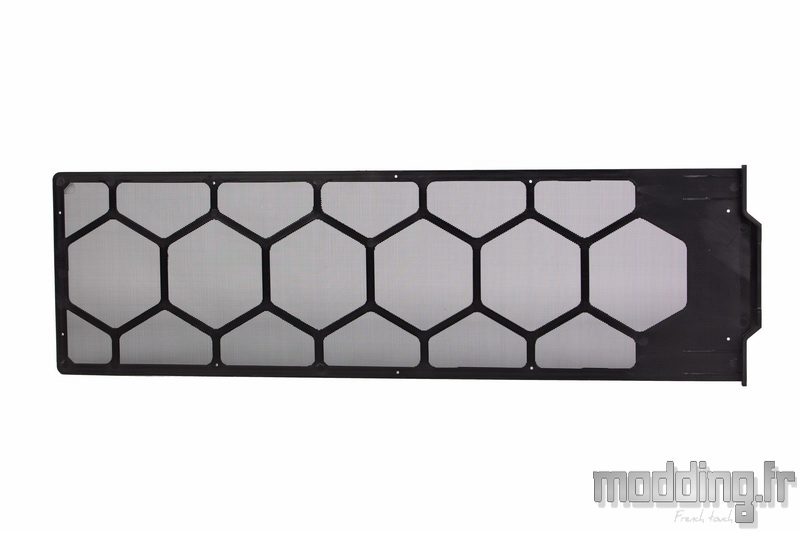

Le filtre inférieur.

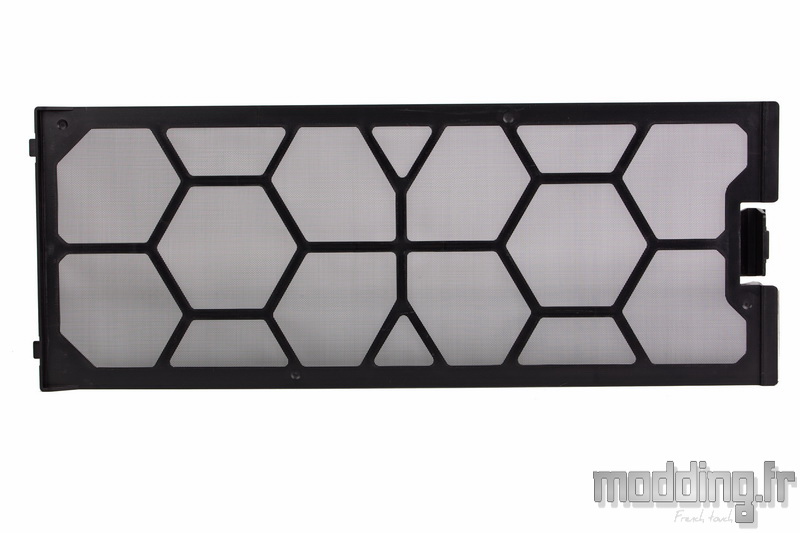

Le filtre avant.

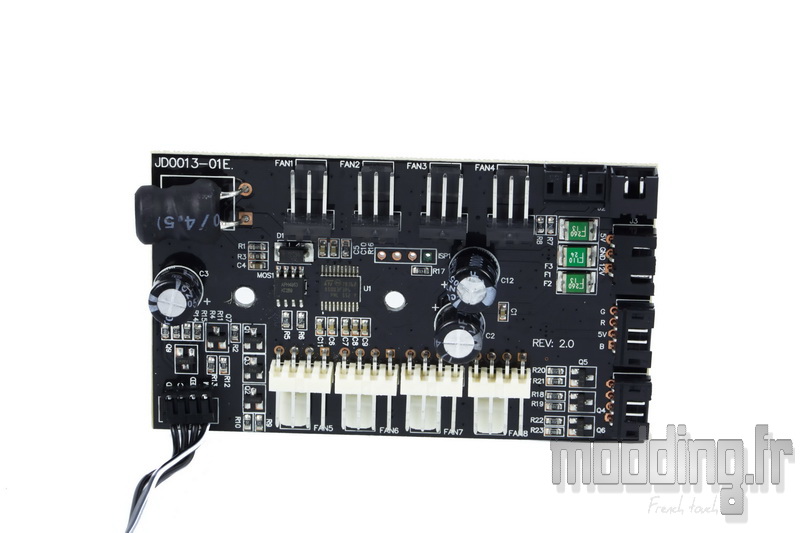

La centrale de commande interne du Dark Base 700. Beaucoup plus complète que celle du Dark Base 900.
Nous avons deux parties au sein de ce PCB, la partie Hub PWM :
- Dans le coin en haut à gauche nous avons la prise du câble PWM que l’on branche sur une des prises PWM de la carte mère (assurant le mode Auto du Rheobus).
- Sur le bord droit nous avons une première série de trois prises 4-pins (Fan Rail One).
- En face, sur le bord gauche, nous avons une seconde série de trois prises 4-pins (Fan Rail Two)
- Entre ces deux rails, nous avons deux interrupteurs pour chacun des rails avec deux positions : Perf et Silent
Deux commutateurs pour chacun des deux rails de ventilateurs. Avec les trois positions “manuel” du Rheobus, nous portons le nombre à 6 niveaux de vitesse de rotation.
Dans le mode Perf : Position 1 = 50% de la vitesse, Position 2 = 75% et position 3 = 100%.
Dans le mode Silent : Position 1 = 25% de la vitesse, Position 2 = 45% et position 3 = 65%.
De quoi peaufiner aux petits oignons la ventilation du Dark Base 700. Qui plus est, on peut ainsi créer deux zones de ventilation distinctes.
La partie contrôleur RGB :
- Sous le Fan Rail One, nous avons la prise qui relie le bouton de gestion RGB présent sur le panneau avant du boitier.
- Dans le coin en bas à droite, la prise d’alimentation du PCB.
- Suivent “Led 1″ et “Led 2″ qui correspondent aux deux bandes de Leds placées au niveau de la façade.
- “RGB Header” est une prise pour bande de Leds externe avec de gauche à droite : B, R, G et +12 V.
- “PC-RGB-In” : Connecteur relié au Header Led à la carte mère.

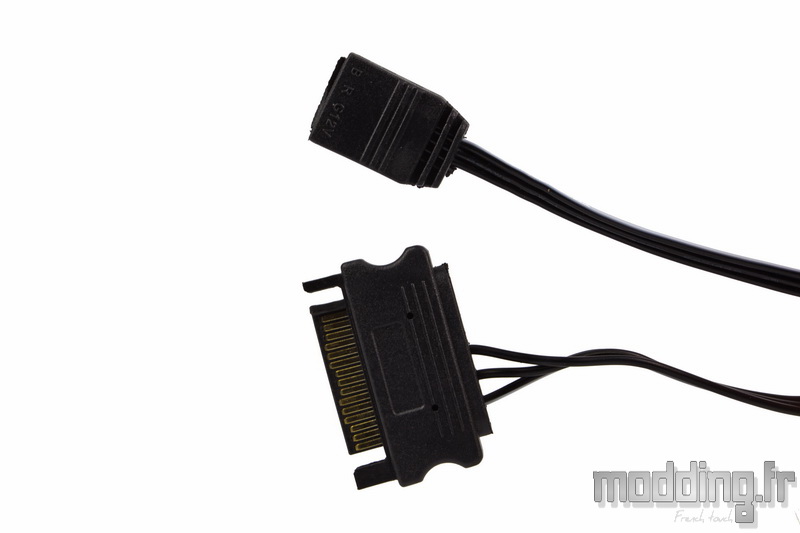

Le câble du bas est l’alimentation du PCB qui se connecte à une prise Sata du bloc d’alimentation. Sans ce branchement, le contrôleur RGB et le Hub PWM ne peuvent fonctionner.
Le câble du haut se branche sur la prise “PC-RGB-In”, du moins la prise que l’on voit est celle qui se branche sur le Header RGB de la carte mère.
Alors… Si nous possédons une carte mère gérant le RGB, le retroeclairage du Dark Base 700 peut alors être contrôler par le système logiciel de ladite carte mère en branchant ce fameux câble.

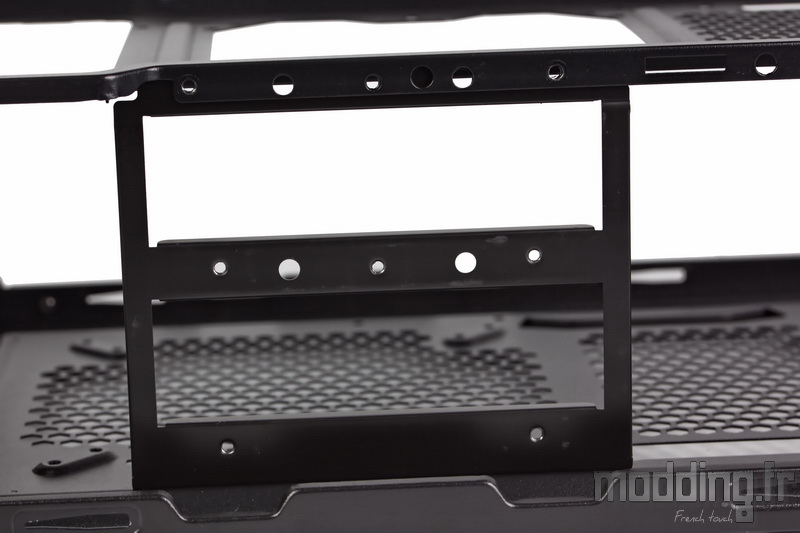

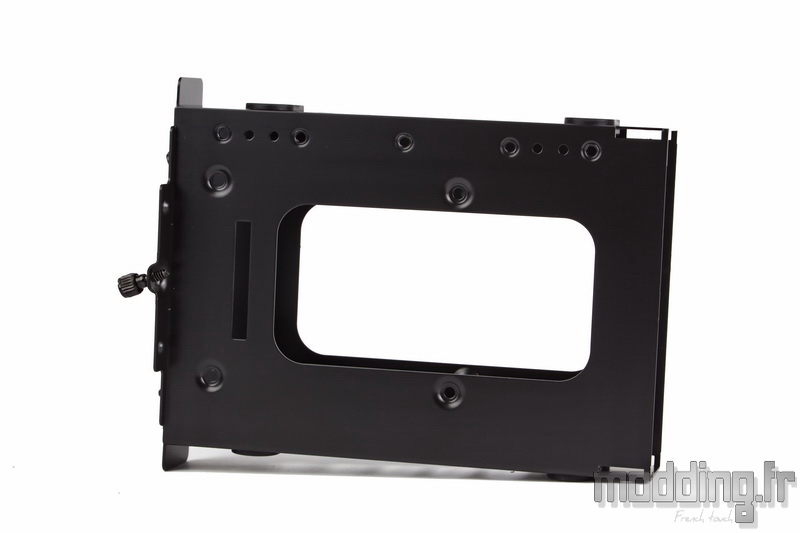

Les deux supports dédiés au SSD.

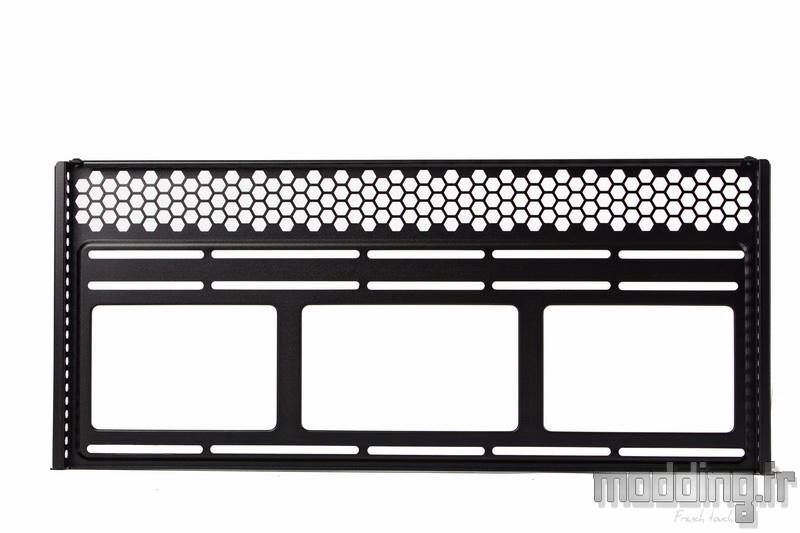

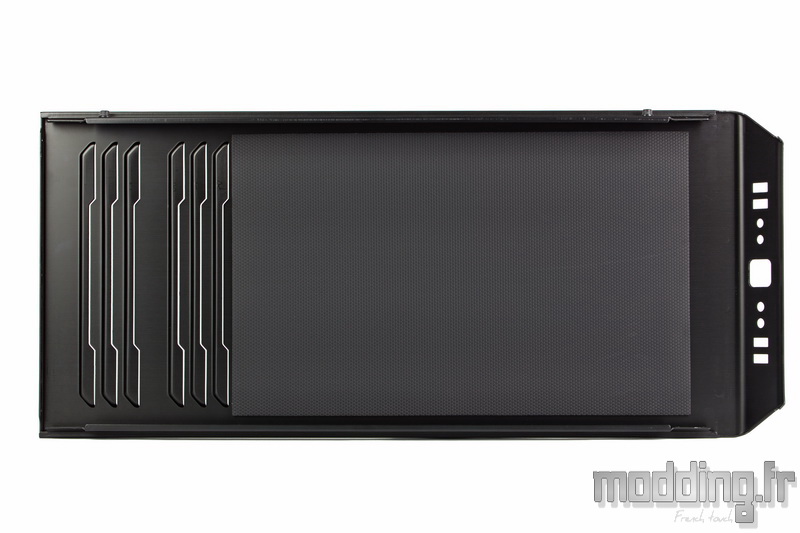

La plaque de ventilation supérieure avec les points de fixation de forme oblongue pour ajuster la position des ventilateurs voire du radiateur.
Le Top du boitier est fixé au châssis par 11 vis.
Sa face interne est dotée d’un isolant acoustique.
Les ouïes d’aération sont relativement fines mais elles sont secondées par les ouvertures placées sur le haut de la paroi arrière.

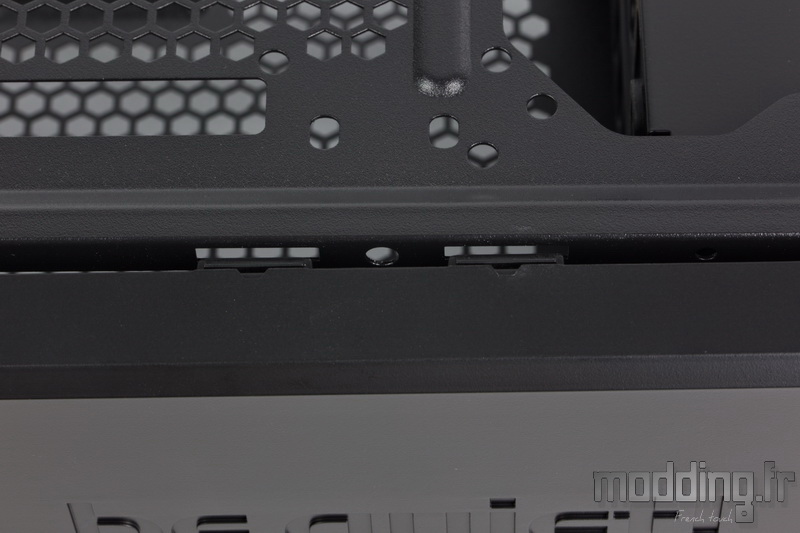

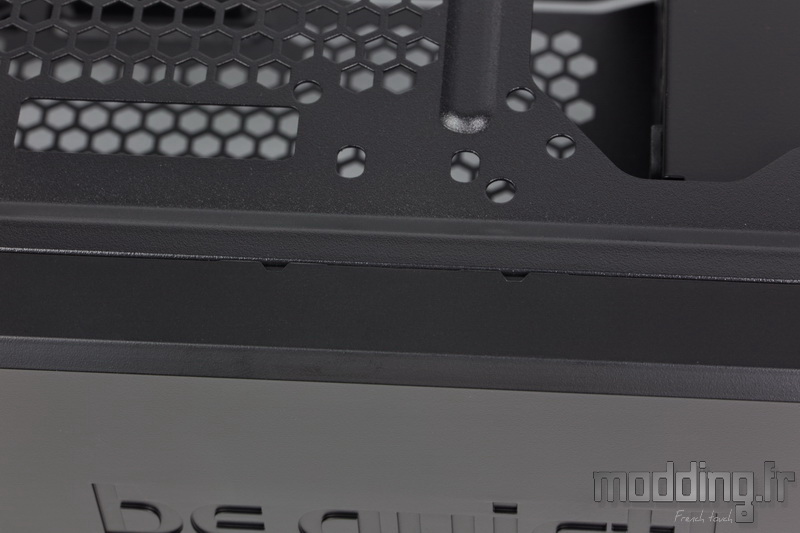

Deux petites encoches sont présentes sur le bord supérieur du flanc du cache alim.
Elles permettent de repérer les clips de fixation.
Une pression à ce niveau et on libère cette partie du cache alimentation.

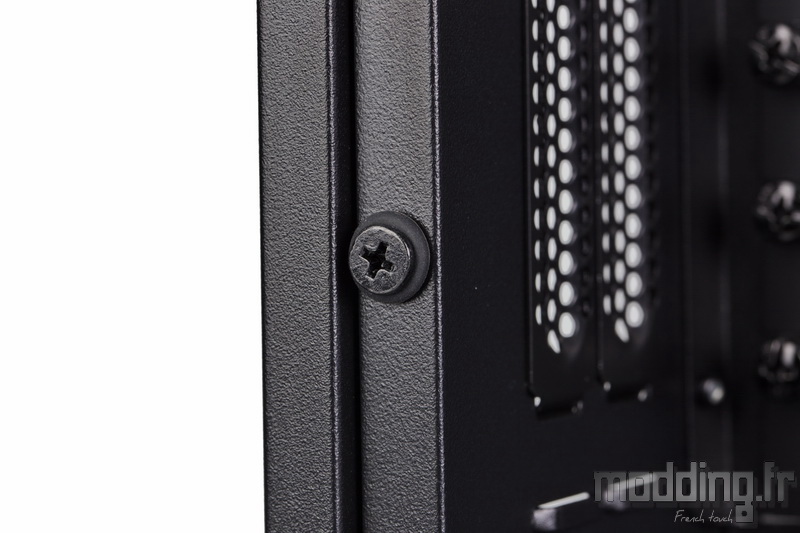

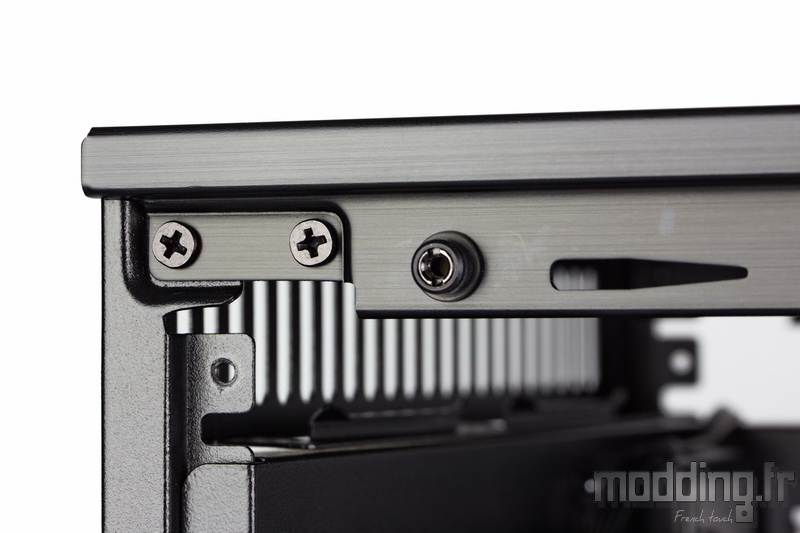

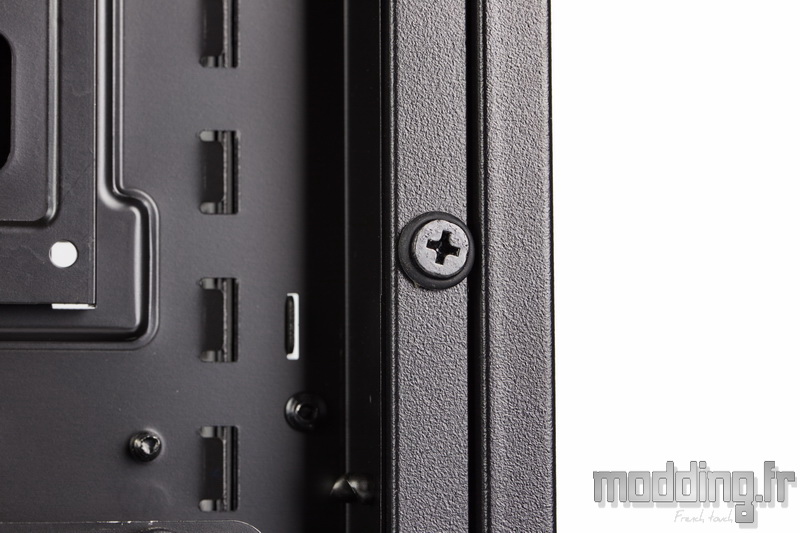

Sur les bords postérieur et antérieur du châssis nous avons 3 groupes de 3 vis accompagnées de rondelles en caoutchouc.
Coté compartiment principal…
Coté coulisses…

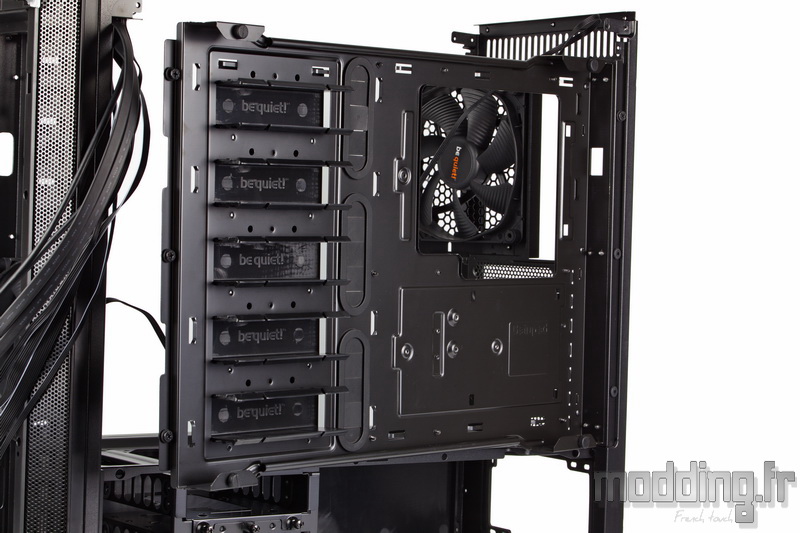

Une fois dévissées, nous allons pouvoir retirer le plateau de la carte mère !!!
En effet, tout comme le Dark Base 900, nous avons la possibilité d’inverser le sens de ce plateau au sein du châssis du Dark Base 700.
D’un boitier ATX on peut passer sur un boitier reverse ATX.
Une rubrique est consacrée à cette modularité spécifique à la gamme Dark Base.

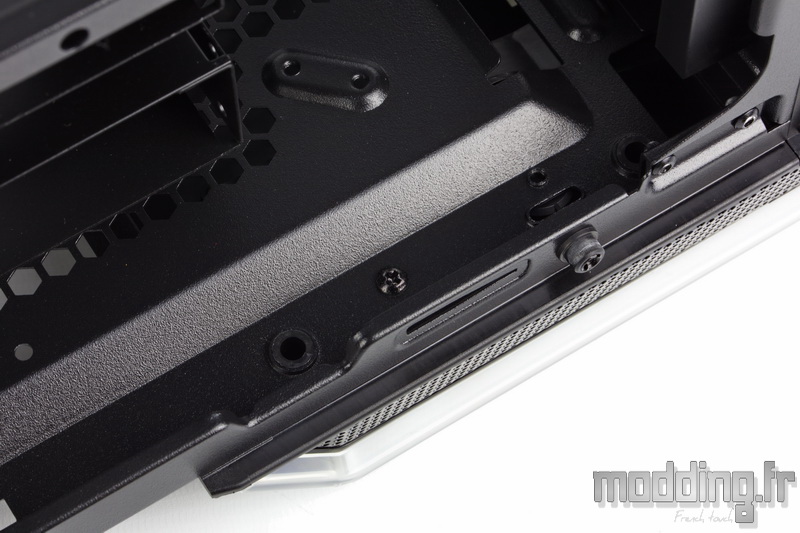

Une fois le flanc du cache alimentation retiré, nous pouvons accéder à l’une des deux vis qui retient la structure de la façade comprenant les grilles Mesh.

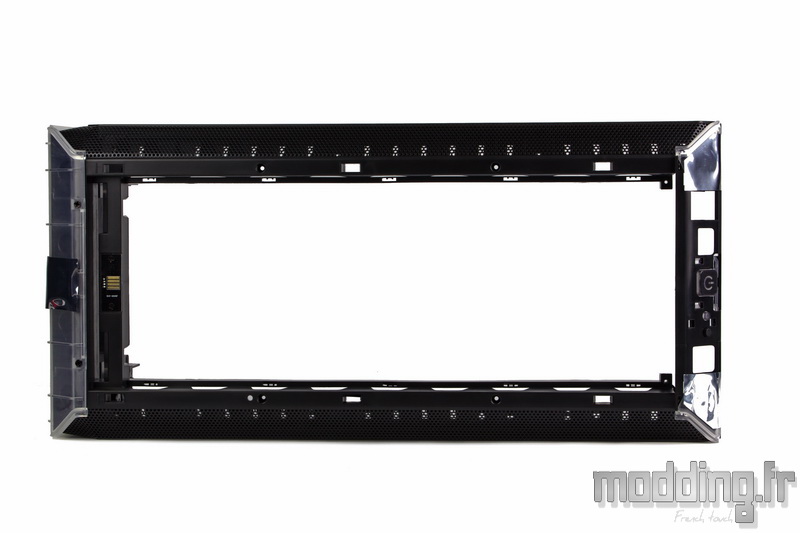

La façade ou du moins sa partie externe.

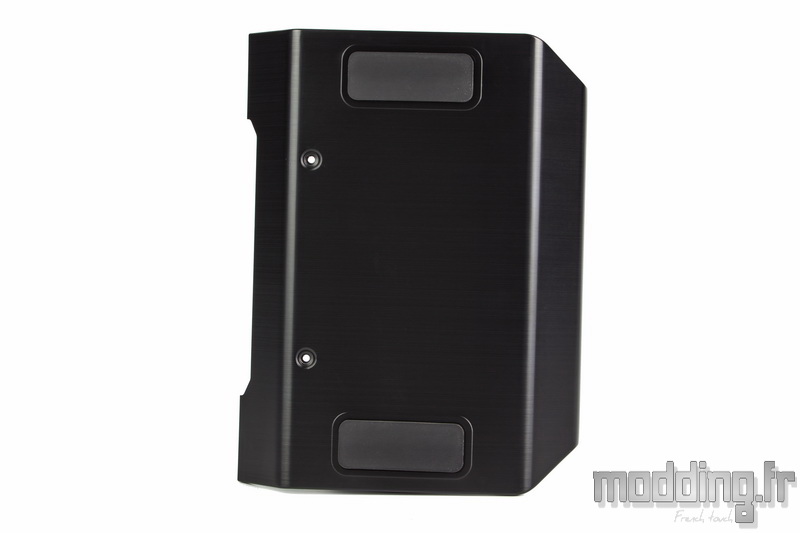

Le cache en aluminium présent sous la base de cette façade est fixé par deux vis…
… Il dissimule une structure en plastique translucide.
Sur sa partie centrale, nous avons une feuille en alu adhésive qui se charge de dévier l’éclairage de la bande de Leds sur les bords de la structure.

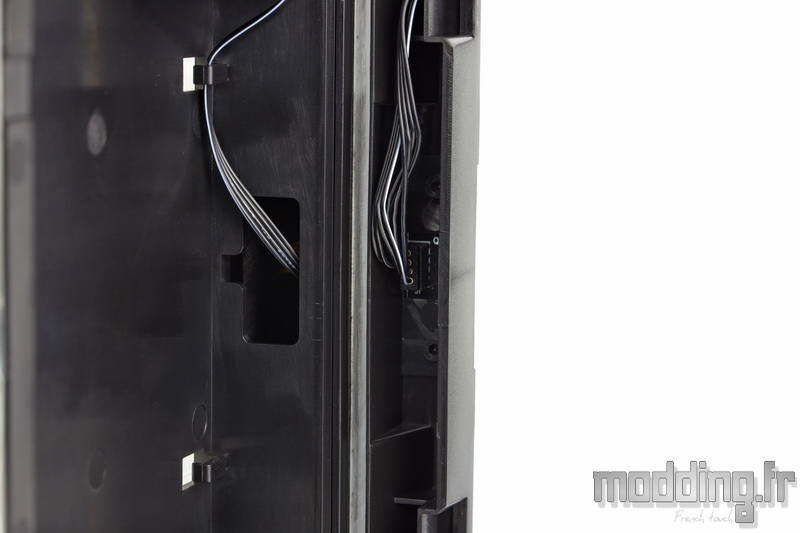

Les différents câbles des bandes de Leds de la façade du Dark Base 700.

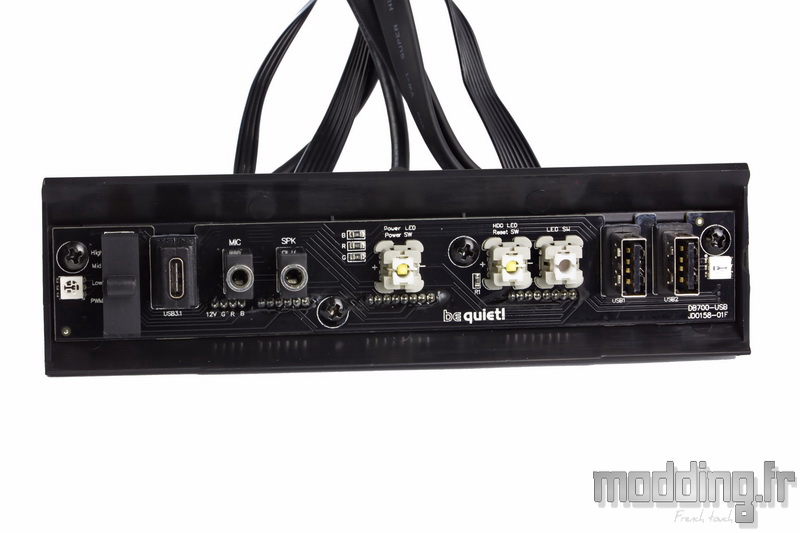

Le panneau avant du boitier.

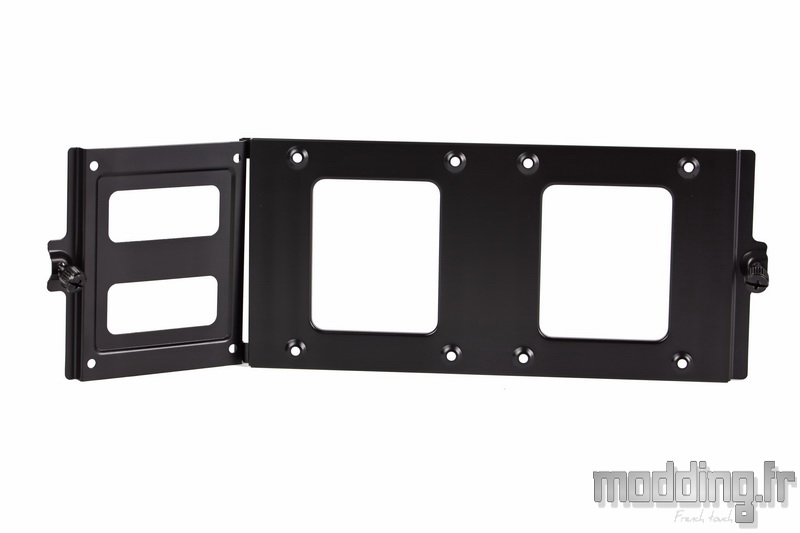

Le support des deux cages HDD est fixé au châssis par 4 vis : deux sur le bord de la plaque médiane et deux sous le châssis.

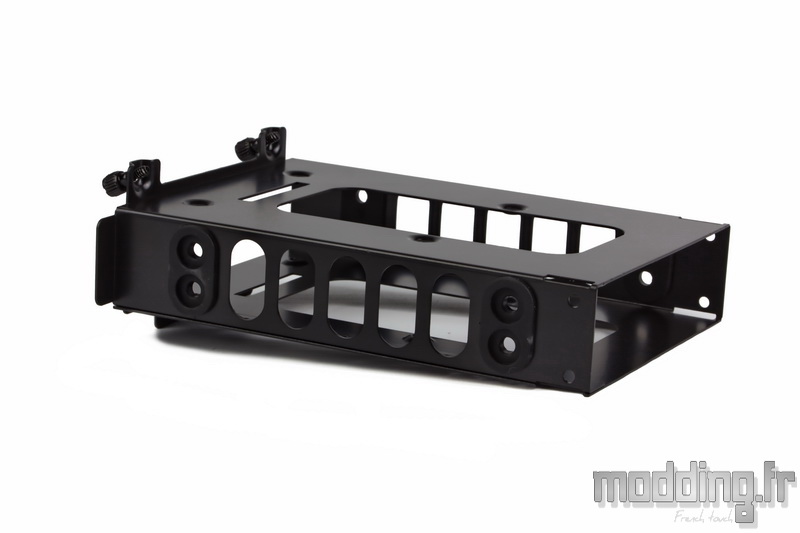

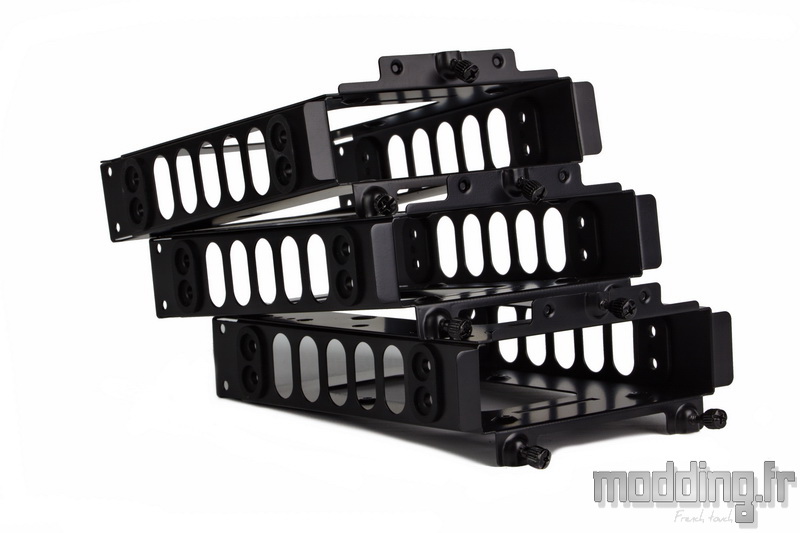

Les cages HDD dont celle incluse dans le bundle.
Chacune d’elle est dotée de silentbloc prenant en charge le disque dur 3.5″.
Sur chacune des faces de la cage nous avons des points de fixation pour unité de stockage 2.5″.
Ce qui fait qu’elle peut accueillir jusqu’à 2 unités 2.5″.

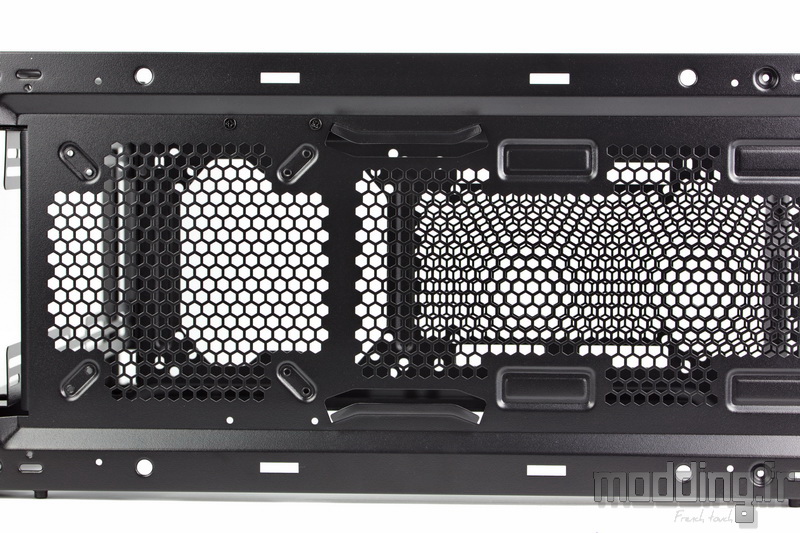

Sous le châssis, nous avons la grille en nid d’abeille de l’emplacement pour l’alimentation et …

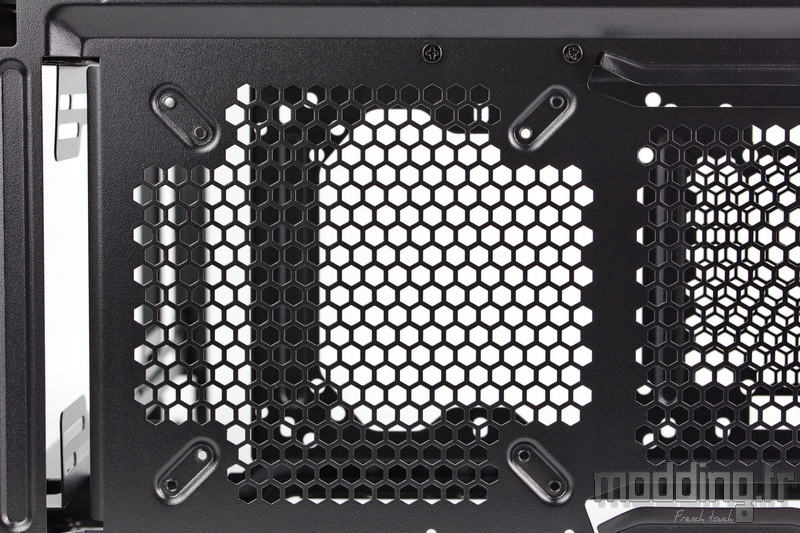

… On dévoile au niveau des deux cages HDD un autre emplacement pour ventilateur en 120 ou 140 mm.
On peut installer le ventilateur à ce niveau à condition de retirer la cage HDD inférieure.

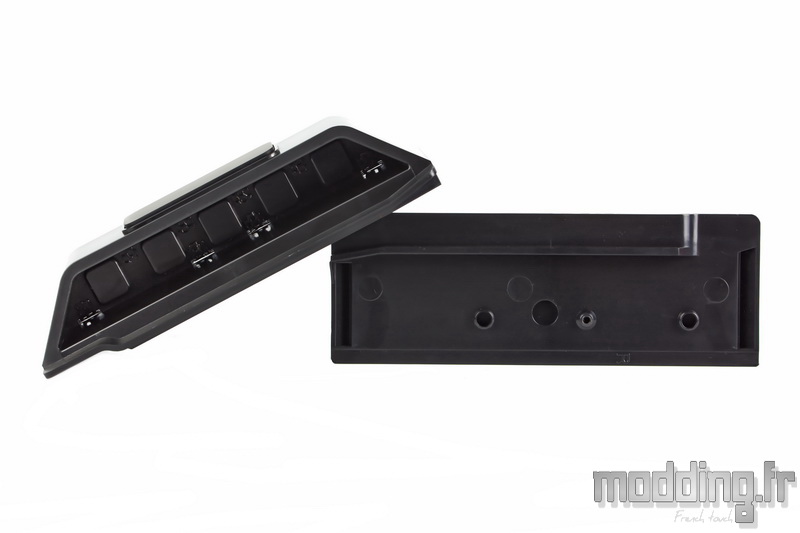

Les deux pieds arrières.

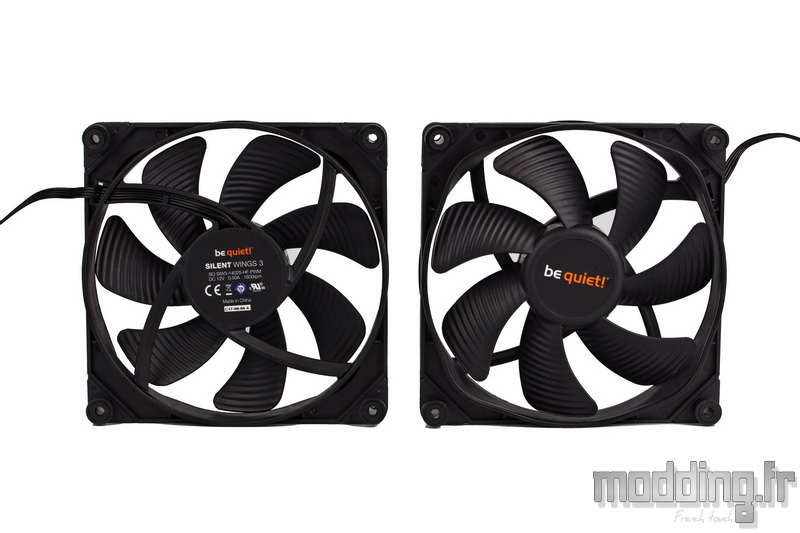

Les deux ventilateurs Silent Wings 3 du Dark Base 700.

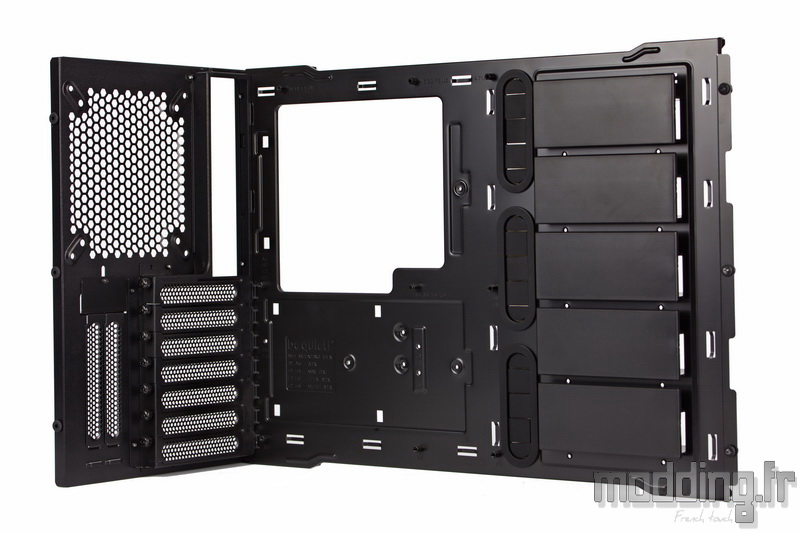

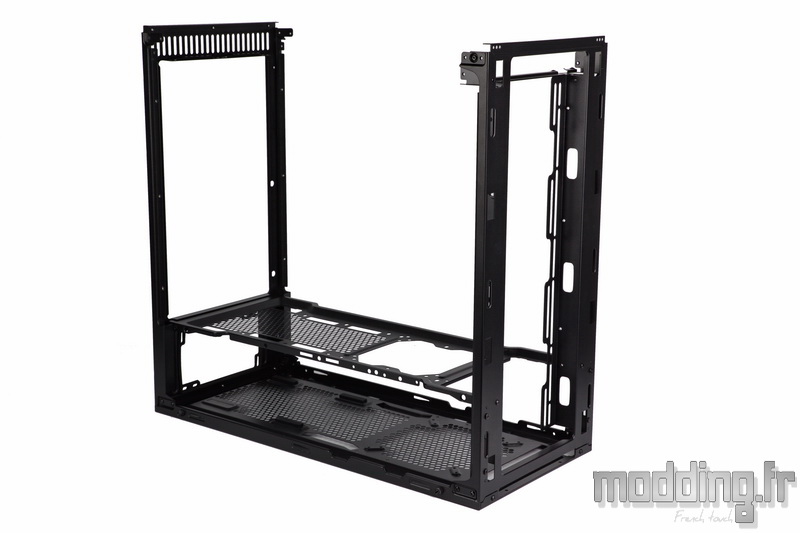

Voici ce qui reste du châssis après avoir retiré tout ce qui était possible sans l’intervention d’une perceuse.
