[TEST] Dark Base 700 de Bequiet!

L’intérieur :

4 vis à main maintiennent en place la vitre et 2 autres se chargent de la porte controlatérale.
L’intérieur du Dark Base 700 est tout de noir vêtu. On remarque l’aspect légèrement fumé de la vitre avec une teinte grise.

Les vis à main sont dotées d’une rondelle en caoutchouc afin d’éviter le contact entre l’acier de la vis et le verre trempé et ainsi sécuriser le serrage.

Les points de fixation au niveau du châssis intègrent un silentbloc.
On note la présence d’une fente qui permet de glisser un tournevis plat, un détail utile dans la modularité poussée de ce boitier….

La marque a changé sa façon de dissimuler les encoches des bords supérieur et inférieur du châssis.
Au lieu d’y adjoindre une bande adhésive noire… bequiet! a simplement occulté la vitre à ce niveau.

Les vis de la porte controlatérale restent solidaire de la structure en acier.
Nous avons une isolation acoustique au niveau de la face interne de la porte.

Une première chez bequiet! !!! La marque cède à l’appel du cache alimentation alors que jusqu’à présent elle mettait un point d’honneur à ne pas dissimuler le bloc d’alimentation.
Du coup nous avons une répartition dans le sens de la hauteur comme ce qui se fait dans la majorité des boîtiers actuels.

Le plateau de la carte mère est doté d’une large ouverture permettant d’accéder à l’arrière du Socket.
Le Dark Base 700 peut accueillir des cartes mères jusqu’au format E-ATX (30.5 x 27.5 cm).

Au niveau du bord supérieur du plateau nous avons une large ouverture qui se profile sur toute la profondeur du boitier.
Rien de tel pour passer tranquillement les différents câbles et notamment le câble CPU.

Trois passages de câbles de forme oblongue prennent place à l’avant du plateau.
Ils sont équipés de grommet…. noir.

A l’avant du plateau nous avons toute une série de caches en plastique, de forme rectangulaire, repartis sur la hauteur du boitier.

Ils sont 5 au total.
La marque a délaissé sa trappe sur la porte controlatérale, mais elle ne pouvait se résoudre à abandonner son concept d’ouverture crantée…
Du coup la marque le répercute sur ces caches avec trois niveaux d’ouvertures.
Cela permet éventuellement de passer les câbles lorsque l’on installe une carte mère E-ATX, vu qu’elle recouvre les passages dotés de grommet.

On peut bien sûr retirer le cache…

… Ou les caches.
En fait leur principale utilité est de dissimuler l’emplacement pour la cage HDD.
On positionne la cage incluse dans le bundle, où bon nous semble, sur l’un des 5 emplacements disponibles.
Le second intérêt de ces caches est de servir comme support pour réservoir de Watercooling. il faut alors pratiquer deux orifices (voire 4) …. pour fixer le(s) support(s) en question.
Dommage de ne pas avoir inclus dans le bundle la plaque dédiée pompe Watercooling présent sur leDark Base 900, qui se fixe sur la cage HDD, très pratique au demeurant.

Nous avons pas mal de chose à décrire sur le cache alim, la marque veut quand même se démarquer de la concurrence.

Le flanc est en plastique et le logo bequiet! est gravé à même la matière.
Il est indépendant du reste du cache alimentation et peut se retirer.

Sur la partie haute du cache, nous avons 4 caches en plastique….
Comme on peut le voir sur la photo, ils sont posés sur des plots et laissent donc passer laisser l’air sur les cotés.

Une fois retirés, nous découvrons une plaque médiane tout en acier faisant partie intégrante du châssis.

Elle est dotée de plusieurs ouvertures dont une située à l’avant qui est dédiée au passage d’un radiateur placé sur la paroi antérieure du châssis.
Une belle ouverture mais à 2 mm prés on pouvait mettre en place un radiateur épais de 60 mm… Dommage! on va devoir sortir la lime…

Juste en arrière, nous avons une autre large ouverture qui se place au dessus de la cage HDD du compartiment inférieur.
Les trous de forme oblongue sont utilisés par le cache carré. Les autres petits orifices permettent la mise en place d’un ventilateur en 120 mm ou en 140 mm.
Cela n’est possible que si on sacrifie la cage HDD supérieure.

La dernière partie de cette plaque médiane intègre une large grille en nid d’abeille.
Cette grille est bordée de passages rectangulaires dans lesquelles nous pouvons glisser les câbles issus du boitier ou tout autre câble de petit calibre pouvant ainsi se faufiler sous les caches en plastique.

La fixation des caches carrés est confiée à ces petits clips bâtons en plastique.
Nous avons 6 en tout repartis sur les bords du cache.
Les deux autres caches sont dotés de clips sous la forme de languette (2 par coté).

En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis à main, ainsi que les deux équerres verticales.

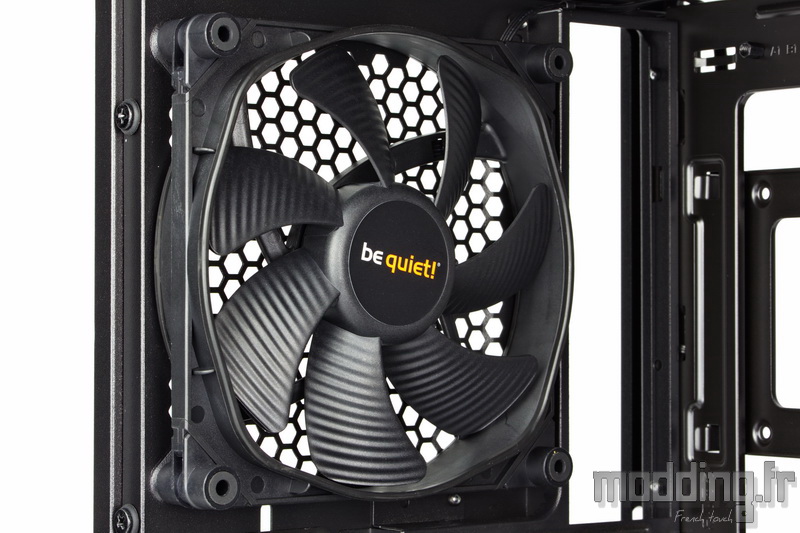

L’emplacement de ventilation arrière est occupé par un SilentWings 3 en 140 mm placé en extraction.

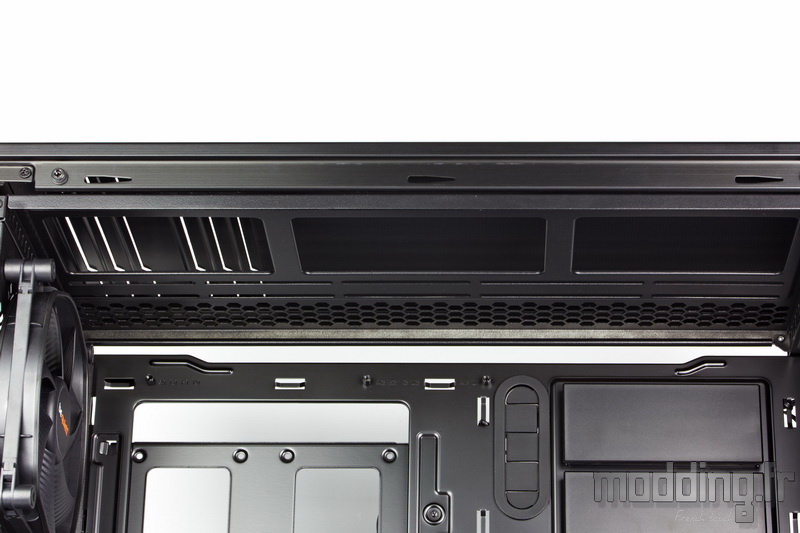

Le haut du châssis révèle l’emplacement pour 3 ventilateurs en 120 mm ou en 140 mm.
On note l’application d’un décalage vers le panneau en verre afin de minimiser les conflits avec les composants de la carte mère.

Sur cette photo, nous distinguons un des points de fixation de la vitre et trois vis… deux d’entre elles s’occupent de fixer le Top du boitier au châssis.
Là, c’est la troisième qui nous intéresse …

On la dévisse ainsi que sa sœur placée à l’autre extrémité…
Et nous découvrons que l’emplacement de ventilation supérieure du Dark Base 700 est en en fait une plaque coulissante que l’on peut donc faire glisser vers l’extérieur afin de nous faciliter la vie pour la placer les ventilateurs et/ou le radiateur de Watercooling.
Cela nous évite d’avoir à retirer les 11 vis du Top…. Cool !!!

L’avant du châssis permet de fixer jusqu’à 3 ventilateurs en 120 mm ou en 140 mm.
L’un des emplacements est d’ailleurs occupé par un second Silent Wings 3 en 140 mm placé en aspiration.

Les coulisses du Dark Base 700.
Les câbles issus du panneau avant sont tous revêtus de noir.

Nous avons la prise interne USB 3.0 et la fameuse prise interne USB 3.1 Gen 2 de type C.
Toutes les cartes mères ne possèdent pas ce genre de prise, mais au moins bequiet! est prêt à accueillir ce genre de carte.

Plusieurs points d’ancrage sont disséminés à l’arrière du plateau de la carte mère…
Proche des passages de câbles….

… Tout comme le long du cheminement du câble CPU….

… Ainsi que le long de la partie avant du châssis.
On remarque au passage les ouvertures pour glisser les câbles des ventilateurs fixés devant la paroi.

Le Dark Base 700 embarque deux supports dédiées SSD.
Un support double capacité prend place au niveau de la large ouverture du plateau de la carte mère.
La fixation est assurée par deux encoches et une vis à main.

Un support simple capacité prend place sous cette ouverture, juste à coté du …

… PCB interne du Dark Base 700.
Un véritable centre de commande gérant en même temps le Hub PWM et le contrôleur RGB.
Nous rentrons plus dans les détails dans la rubrique suivante.

On retrouve l’envers du décor au niveau des 5 caches de cage HDD.
On distingue bien les différents crans de positionnement de ces caches.
Autant le dire maintenant, leur manipulation n’est pas des plus aisée…. Mais avec un peu de patience on y arrive et ce sans les casser.

Sous le cache alim, nous en avons le support de cage HDD avec deux cages en place.
Chacune des cages est fixée par trois vis à main : une en haut et deux en bas. Elles peuvent accueillir un disque dur 3.5″ ou deux unités de stockage 2.5″.
Ce principe de support permet d’avoir une seule paroi en place contrairement à une cage HDD munie de deux tiroirs avec ses parois latérales. Du coup en enlevant une des cages, nous libérons de l’espace sous le cache alimentation ce qui est fortement utile pour les emplacements de ventilation situés à ce niveau.

A l’arrière du compartiment inférieur, on retrouve l’emplacement pour l’alimentation.
4 larges patins en caoutchouc sont prêts à accueillir le bloc quelque soit sa profondeur.

Le plateau de la carte mère est doté, au niveau de ses 4 coins, de retours en acier qui permettent essentiellement de renforcer sa rigidité.
Ils correspondent globalement à l’espace alloué au rangement des câbles en incluant l’épaisseur des petits tampons en caoutchouc fixés sur cette structure. Ils viennent amortir le contact avec la porte controlatérale.
