[TEST] Dark Base 700 de Bequiet!

L’extérieur :

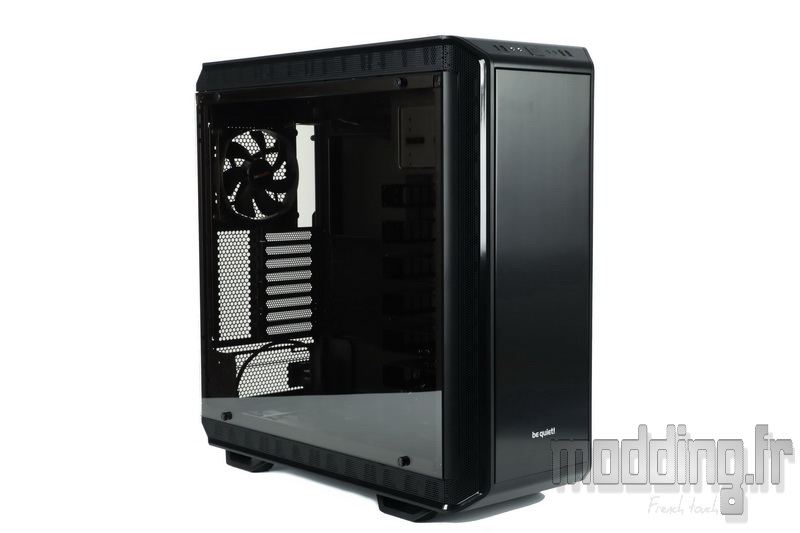

Il n’y a pas à tortiller, le boitier fait bien partie de la série Dark Base ! On a comme un “gros” air de famille avec le Dark Base 900.
Un panneau en verre trempé en lieu et place de la porte latérale, les larges ouïes latérales et surtout l’utilisation de l’aluminium sur la façade et la partie haute du boitier rappellent le grand frère.
Mais la comparaison s’arrête là et nous avons une multitude de détails qui démarque la version 700 de la 900.
Le boitier mesure 544 mm de profondeur sur 241 mm de large pour une hauteur de 519 mm.
Constitué d’aluminium, d’acier et de plastique, il pèse 13.25 kg.

La façade est totalement pleine.

Elle est recouverte d’une plaque en aluminium de 1.2 mm d’épaisseur. Cet aluminium anodisé noir revêt un bel aspect brossé.

Dans sa partie basse, nous avons le logo de la marque.
On note que même à ce niveau bequiet! soigne le style.

Les bords de la façade partent sur les cotés du boitier avec une forme biseautée où viennent s’insérer les grilles Mesh.
Dans la partie basse, la grille se prolonge au niveau de la structure des pieds avant du boitier.
On note la présence d’une séparation entre la plaque en alu de la façade et celle recouvrant toute la structure du pied.
De plus un liseré en plastique translucide délimite la frontière entre l’aluminium et la grille Mesh.

Une délimitation qui court sur toute la hauteur de la façade pour se terminer sur la partie haute du Dark Base 700 tout en englobant l’extrémité de la grille Mesh.
Nous verrons par la suite, la petite surprise que nous a réservé bequiet! à propos de cet élément…
Sur cette partie de la façade, on retrouve une autre séparation de la plaque en aluminium. Cette notion a toute son importance car la façade, même si il ne s’agit pas d’une porte comme sur le 900, reste amovible.

Au-dessus de cette séparation, le panneau des connectiques du boitier prend position.
On ne peut pas dire que la marque soit en retard au niveau de ces connectiques !!!
Nous retrouvons les classiques prises audio, 2 ports USB 3.0 tout de noir vêtus et le bouton Reset qui intègre la Led blanche d’activité disque.

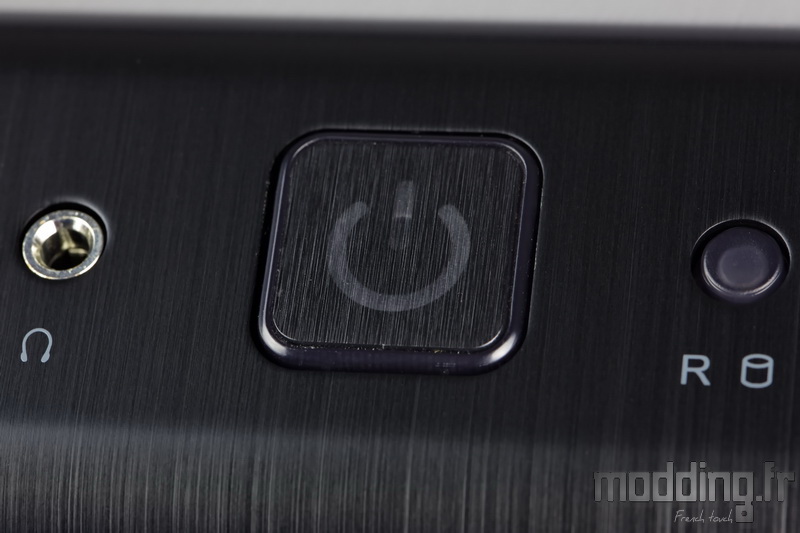

Trônant au centre du panneau, le bouton Power, de forme carrée avec les coins arrondis, reprend l’aspect brossé de l’aluminium.
De plus il intègre la Led blanche Power.

A cela, la marque allemande rajoute un port USB 3.1 de type C Gen 2. Ce port est relié à un câble se terminant par une réelle prise interne USB 3.1, offrant ainsi un débit jusqu’à 10 Go/s si la carte mère est compatible.
De plus nous avons un curseur qui n’est autre qu’un Rheobus sur 4 positions :

Auto : Mode automatique où le signal PWM de la carte mère est utilisé. Pour cela il faut connecter le PCB interne de gestion PWM à l’une des prises PWM de la carte mère.
1, 2 ou 3 : Mode manuel. Le signal PWM de la carte mère est alors ignoré et le Rheobus prend le relais. Nous avons alors le choix entre trois vitesses de rotation. et même plus….

Nous verrons qu’il est possible de gérer jusqu’à 6 ventilateurs PWM connectés sur le PCB interne sous la forme de deux rails. Nous détaillons tout cela dans la rubrique “démontage”.

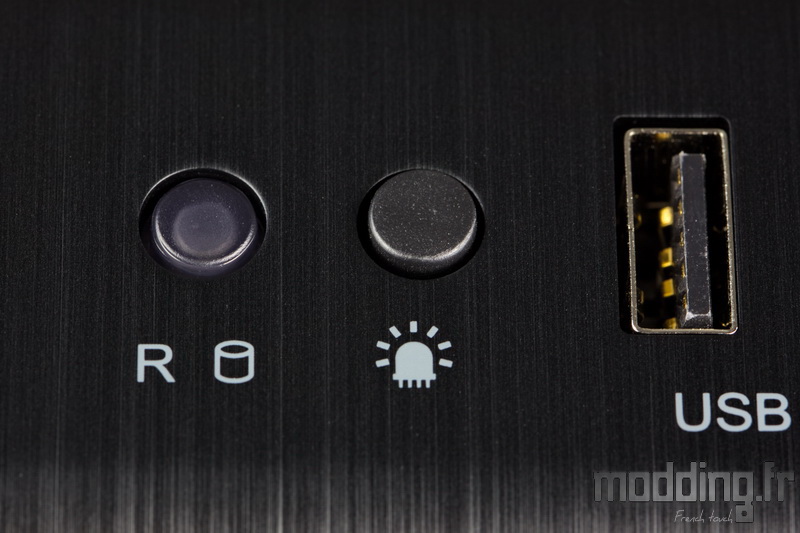

Entre le bouton Reset et les ports USB 3.0, nous avons un petit bouton de forme ronde….
Dessous est dessinée ce qu’il semble être une Led…
Une Led dotée de 4 broches !!!
Ne serait-ce pas un contrôleur RGB !
Nous développons tout cela à la fin de la rubrique “Montage”.

La porte principale laisse sa place à un panneau en verre trempé.
Il mesure 474 mm sur 514 mm et présente une épaisseur de 4 mm.
Son aspect est légèrement fumée avec une teinte grise.

4 vis à main se charge de maintenir le panneau en place sur le Dark Base 700.

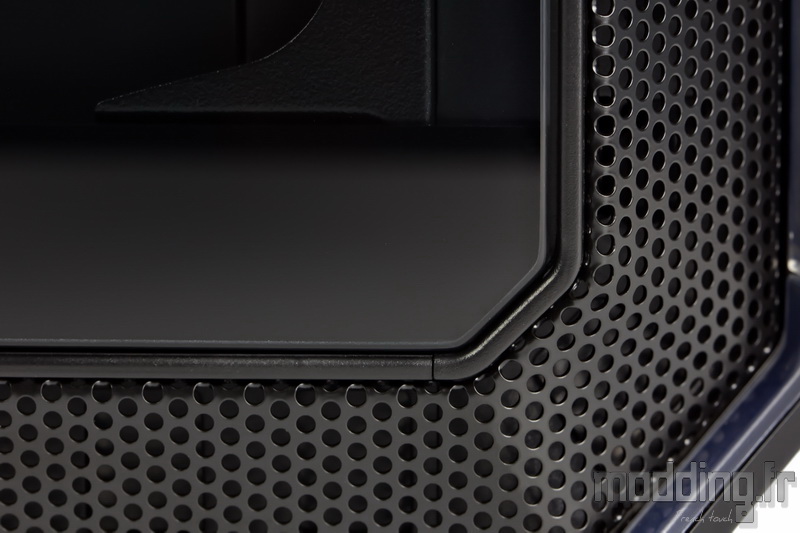

Le soucis du détail !!! Les coins avant de la vitre suivent le biseau formé par les angles de la façade.
Ici en bas…

Et là en haut.
On apprécie la qualité d’assemblage des différentes pièces du boitier.

On note que le pied arrière reprend le style de son homologue antérieur, en intégrant une grille Mesh au centre de sa structure en plastique.
Ceci afin de respecter une certaine harmonie dans le style global du boitier.

La porte controlatérale est totalement pleine.
Ouf! nous n’avons plus cette trappe qui subsistait encore sur le Dark Base 900 et qui finalement ne servait pas à grand chose si ce n’est mentionner le nom de la marque…

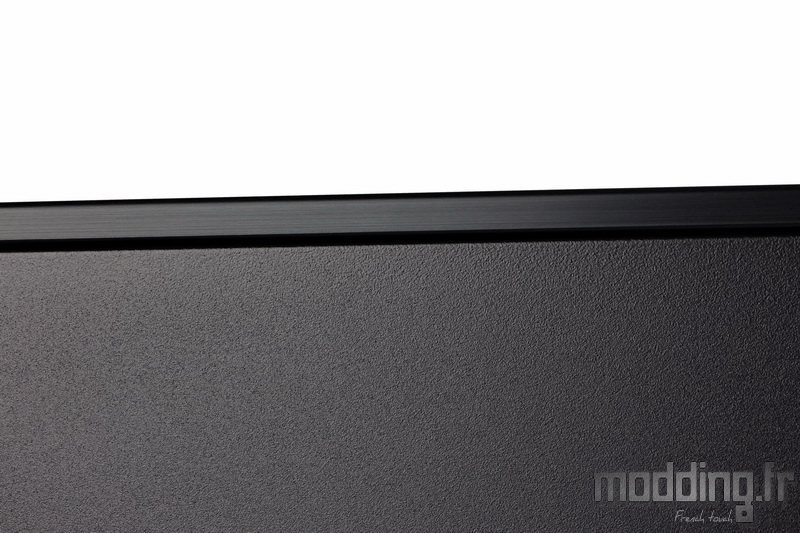

La porte est en acier avec un aspect légèrement granité qui contraste avec l’aluminium brossé du Top.

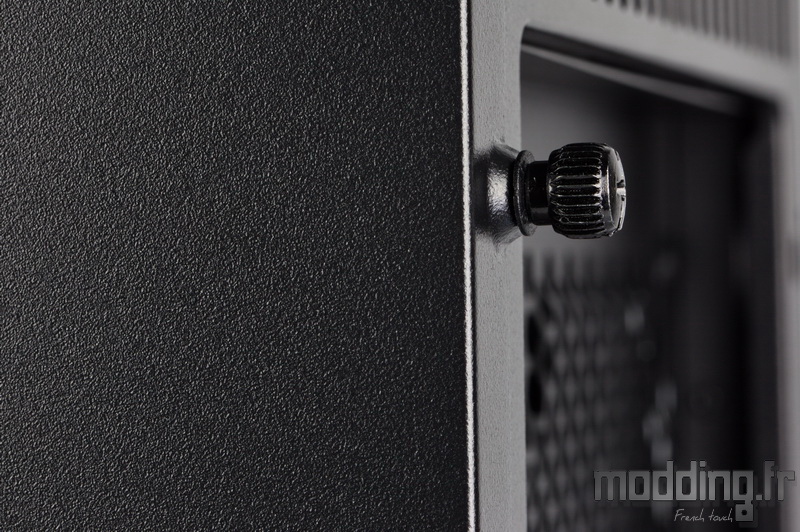

Deux vis à mains se chargent de la maintenir en place.
On note la présence d’une rondelle pour éviter d’abîmer la peinture lors du serrage.

L’arrière reprend la disposition classique des éléments mais avec une petite variante…

On retrouve l’emplacement de l’alimentation dans la partie basse.
Par contre nous n’avons pas de petite languette permettant d’accéder au filtre….!!!
Etrange de la part de bequiet! d’omettre ce genre de détail … Mais en fait la marque ne nous a pas encore tout dévoilé et nous en sommes qu’au début.

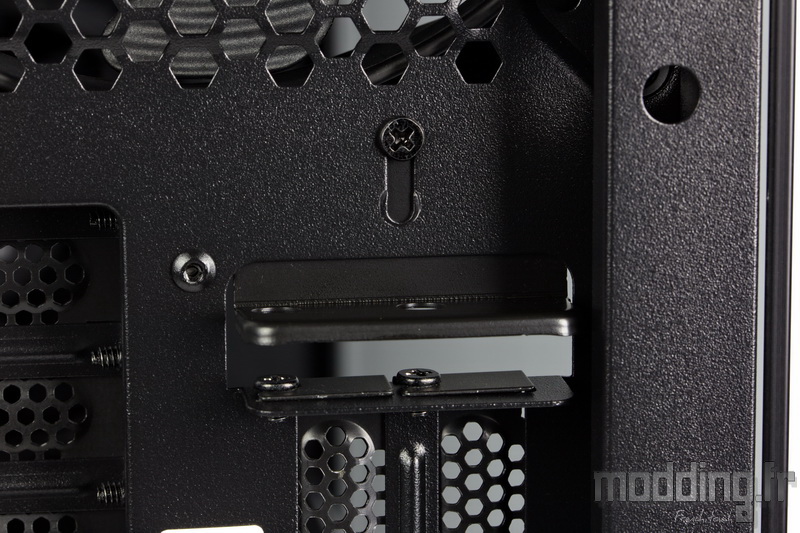

Au dessus, nous avons 7 équerres PCI ajourées de type Mesh… + deux autres en position verticale sur le coté (la petite variante…).

Avec le Dark Base 700, bequiet! semble reprendre tout ce qui peut se faire dans les boîtiers actuels.
Nous allons donc pouvoir placer notre carte graphique en position verticale afin d’apprécier sa face ventilée.

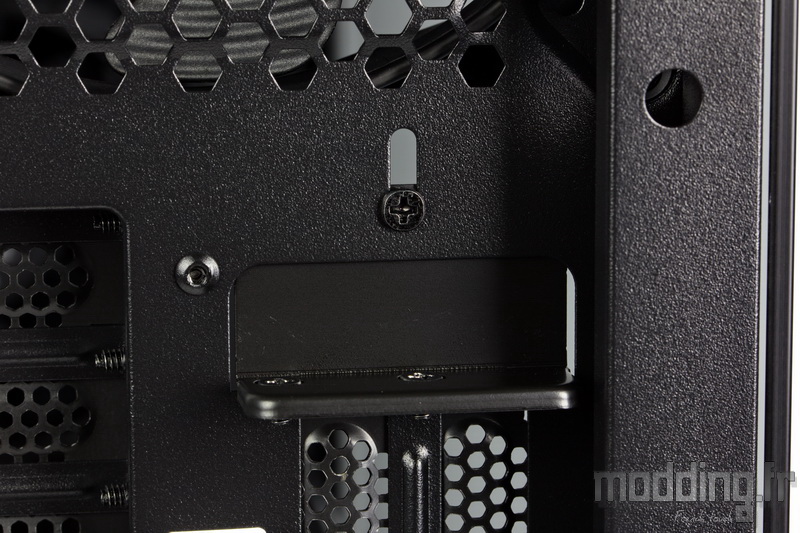

Autant la fixation des cartes sur les 7 équerres horizontales se fait en interne autant à ce niveau on passe sur une fixation externe.

Un petit volet coulissant permet de glisser l’équerre de la carte graphique.

En haut, on retrouve l’emplacement de l’I/O Shield ainsi que celui d’un ventilateur en 120 mm ou 140 mm.
On note la présence de rondelles en caoutchouc sur les points de fixation du ventilateur.

On note aussi que le châssis du Dark Base 700 recouvre en partie la paroi arrière du boitier, ceci afin de renforcer la rigidité de l’ensemble dudit châssis.

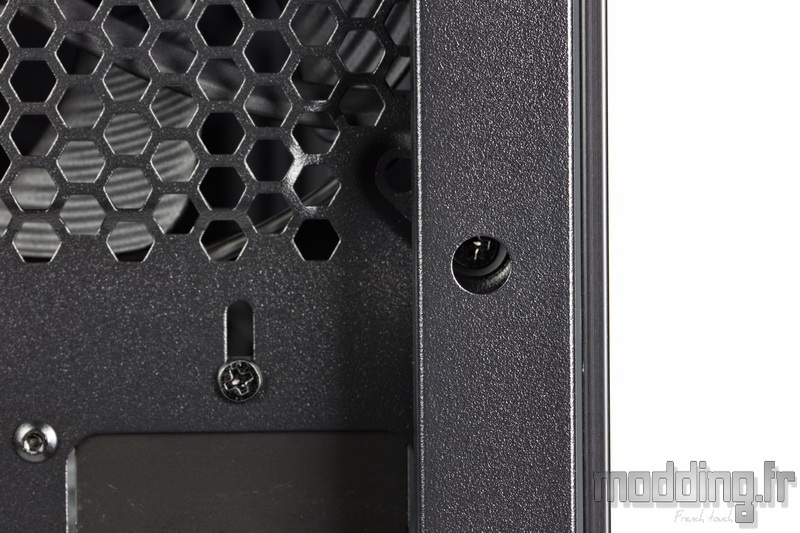

Des orifices sont prévus pour accéder aux vis latérales du ventilateur, notamment en 140 mm.

Placée juste sous le Top du boitier, nous avons une série de petites ouvertures verticales de forme oblongue.
Elles viennent seconder les ouïes du dessus pour extraire le flux d’air issu du boitier.

La base du boitier révèle que les pieds arrières sont séparés l’un de l’autre contrairement à ceux placés à l’avant du boitier qui font tronc commun.

On retrouve le filtre de l’emplacement de l’alimentation. Un filtre doté d’une armature en plastique et guidé par un système de rail.
En fait le filtre occupe toute la profondeur du boitier, se glissant sous la structure des pieds avant….
Si on ne peut le sortir par l’arrière, c’est qu’il doit glisser vers l’avant…

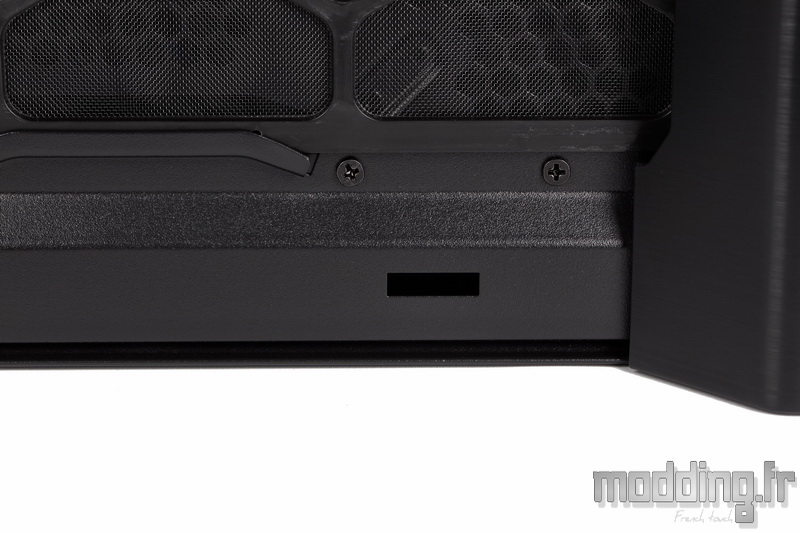

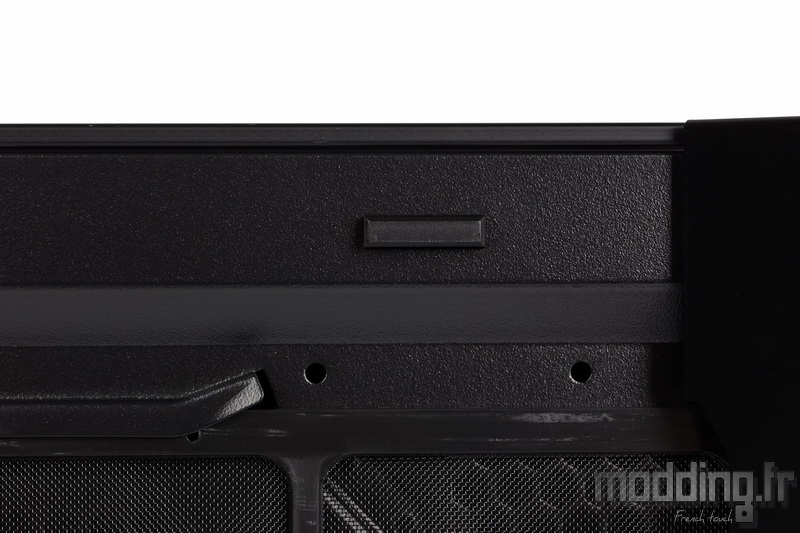

On distingue des petites pièces en plastique qui émergent de la paroi en acier. Elles correspondent au cache alimentation qui prend place juste au-dessus…

Sur le bord opposé nous avons deux vis qui maintiennent le support des deux cages HDD…

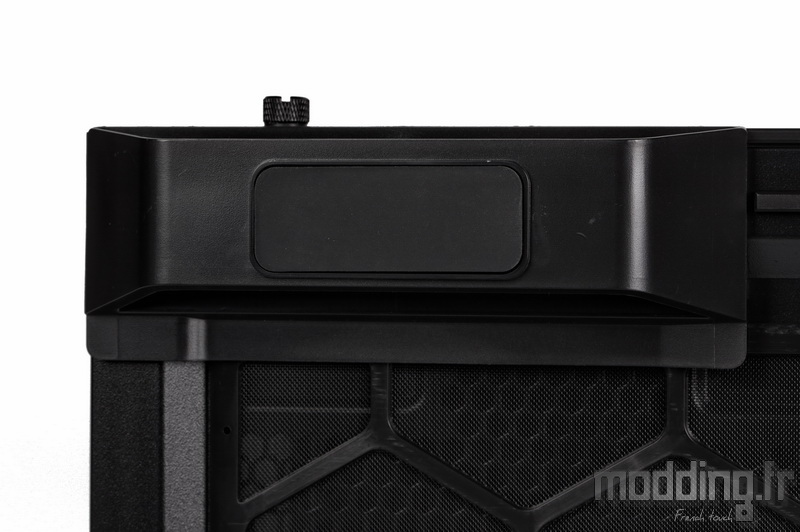

La structure faisant office de pieds avant du Dark Base 700 est recouverte d’une plaque en aluminium faisant continuité avec la façade.
Elle intègre deux larges patins en caoutchouc.
