L’intérieur :

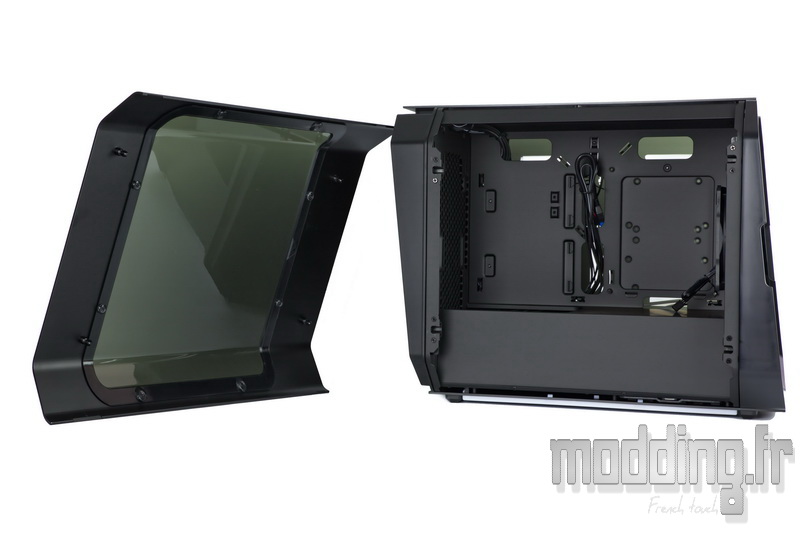

Les portes s’ouvrent sur un intérieur entièrement vêtu de noir.
Dans la section précédente, nous n’avons vu aucun système de fixation apparent au niveau de ces portes latérales.
Histoire d’affiner le design du Cube, Antec prend le parti d’utiliser un système de fixation invisible.

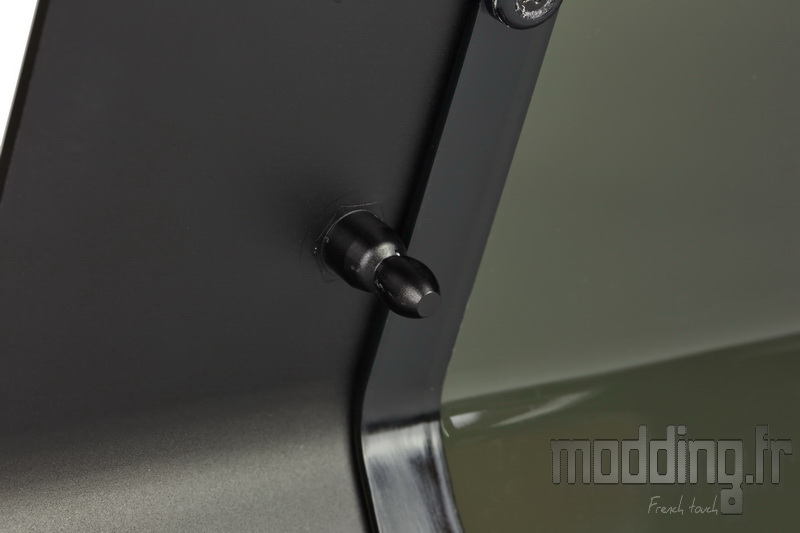

De ce fait, on note la présence de plots, en forme d’olive, sur la face interne des portes…

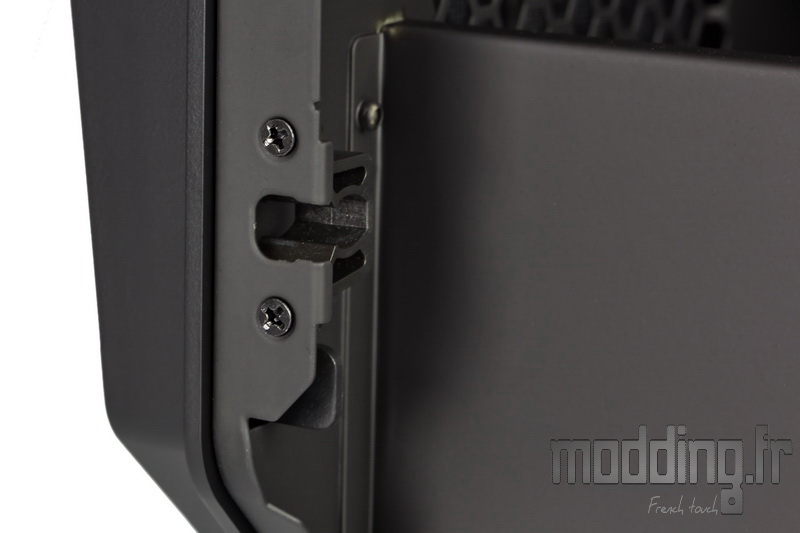

… Qui viennent s’insérer par simple pression dans des encoches placées sur les montants du châssis.
Le système devrait se révéler assez fiable dans le temps car on doit bien tirer sur la porte pour la désengager de sa fixation.

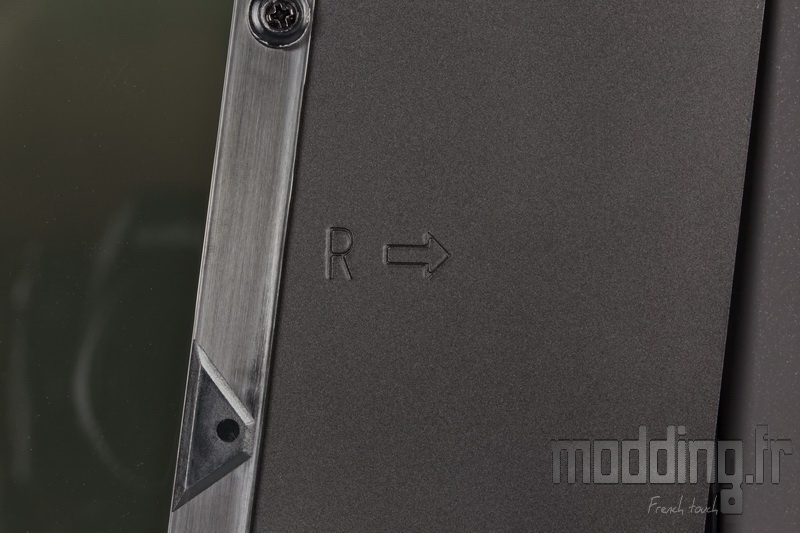

Les portes sont identiques mais de part le design “penché” du boitier, la marque notifie le coté de chacune d’elle en apposant la lettre R ou L et une flèche pour indiquer la partie antérieure.

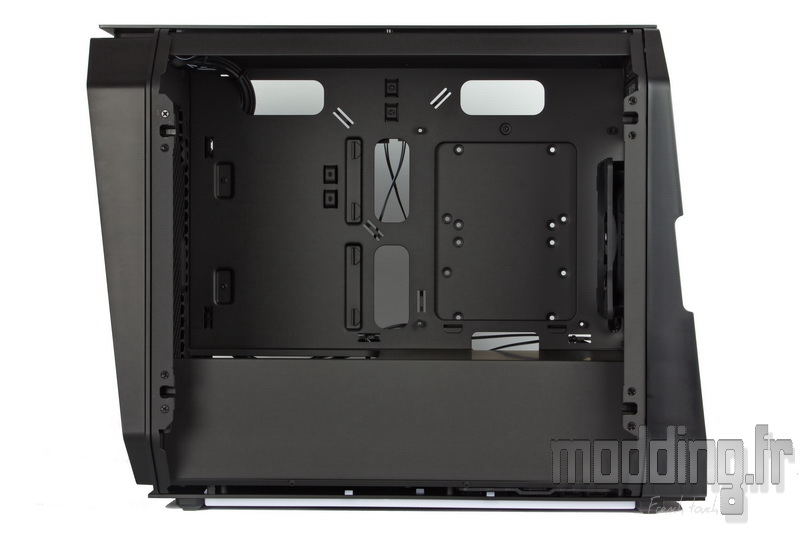

Avec le Cube, nous avons droit à un profil Reverse ATX et un cache alimentation.
Le châssis est constitué d’acier.

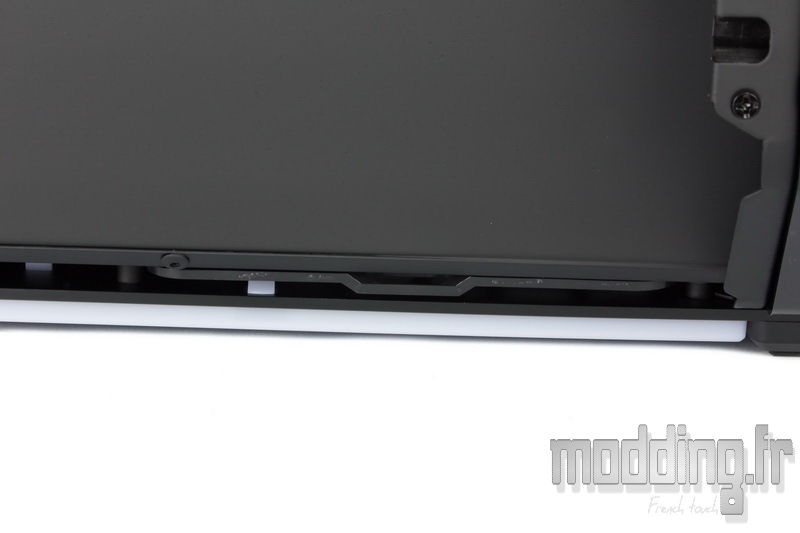

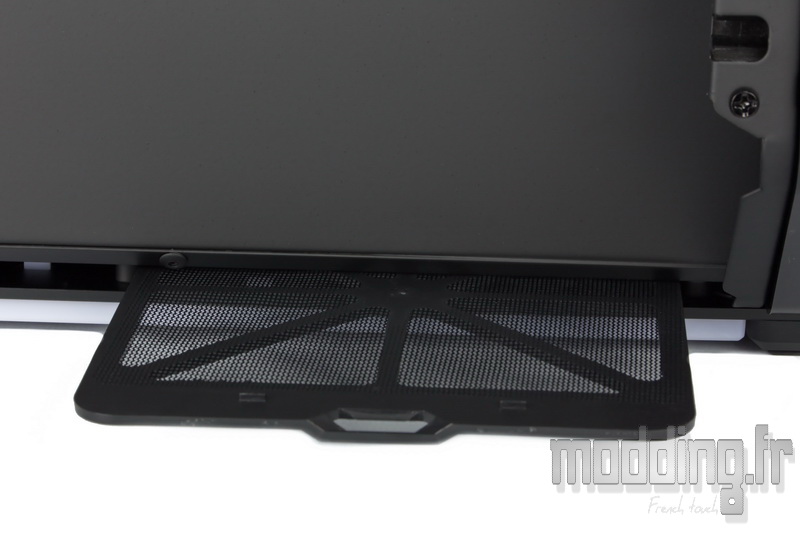

C’est du coté de la porte principale que nous avons accès au filtre de l’emplacement alimentation.
Une petite languette permet de la retirer de ses rails.
Le Cube est destiné aux cartes mères mini ITX.

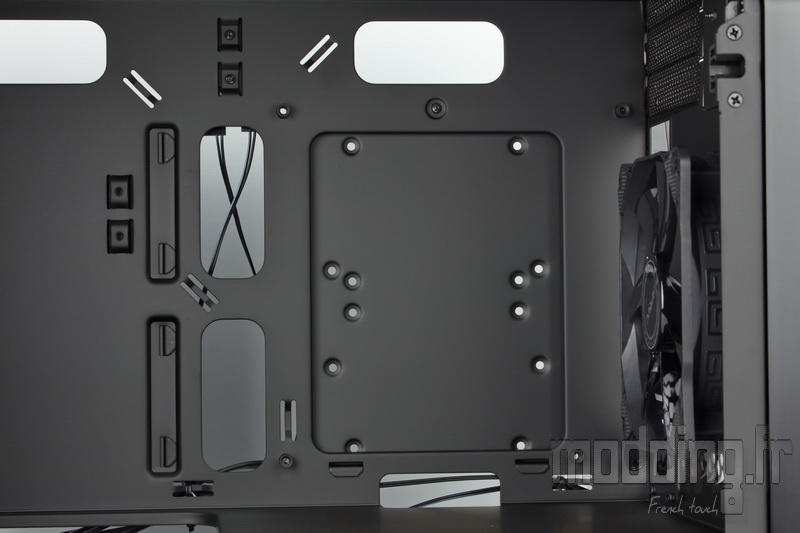

Le plateau présente une très grande ouverture pour accéder à l’arrière du Socket. Comme on peut le constater, cette ouverture est obstruée par le support disque dur 3.5″, qui reste cependant amovible.

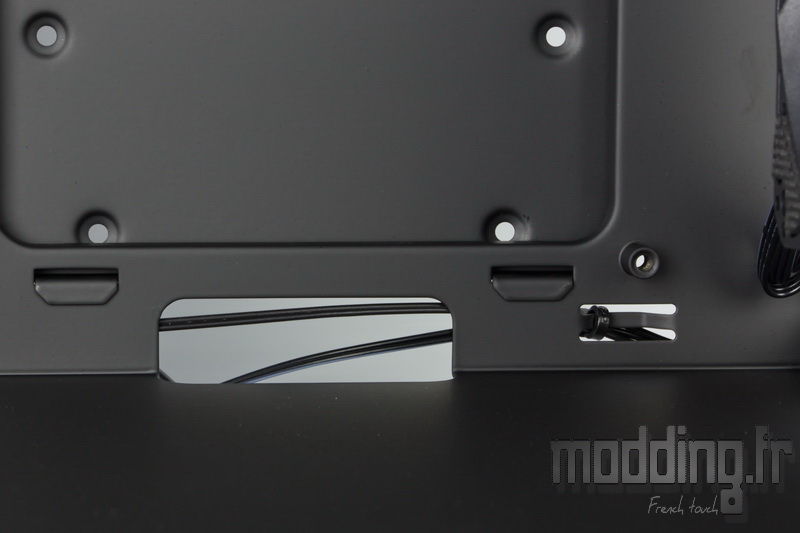

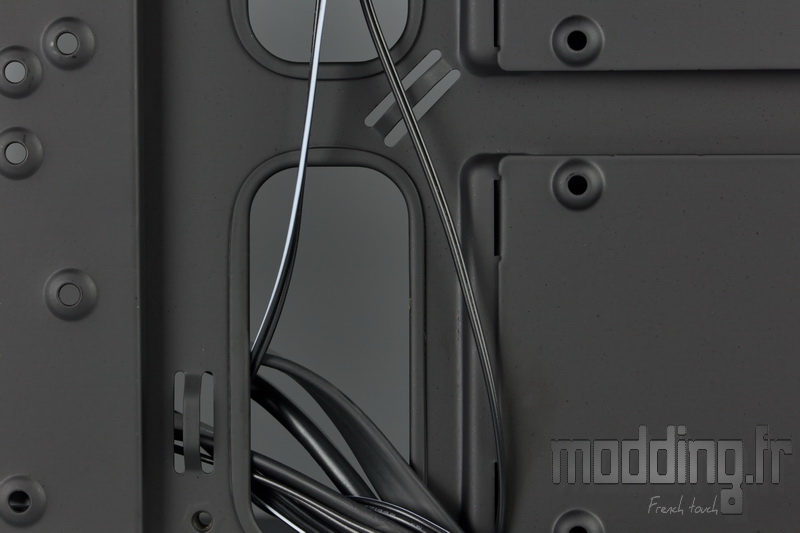

Nous avons des ouvertures placées autour de l’emplacement de la carte mère, comme ici dessous afin de passer le câble CPU.

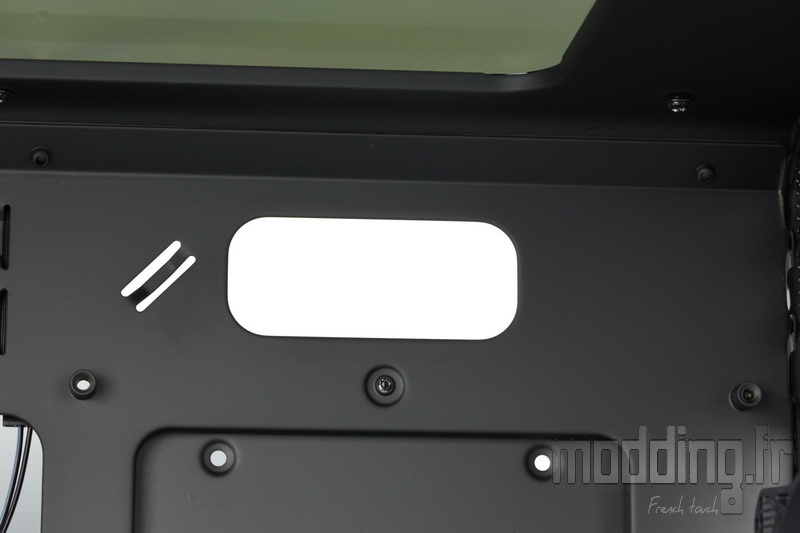

Une autre ouverture prend place au-dessus….

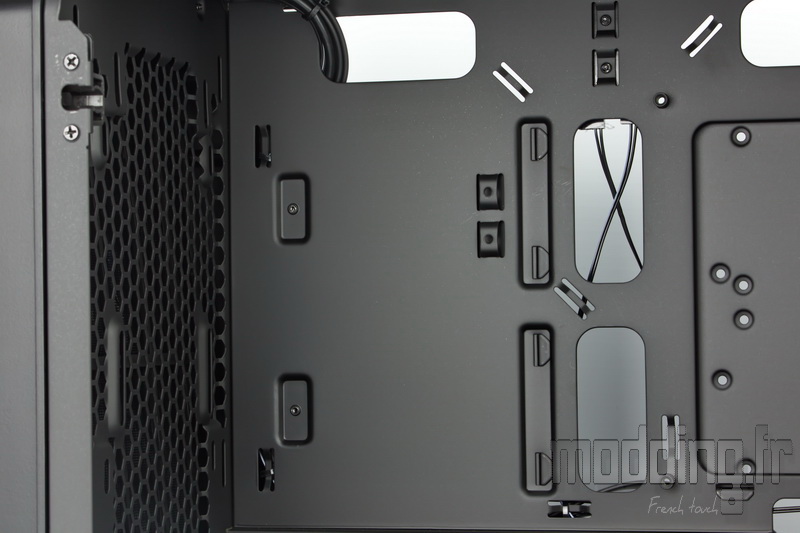

Et deux autres à l’avant du plateau.
Une dernière se retrouve déportée dans le coin supérieure pour passer les câbles du panneau avant.
On note tout de même l’absence de Grommet…..

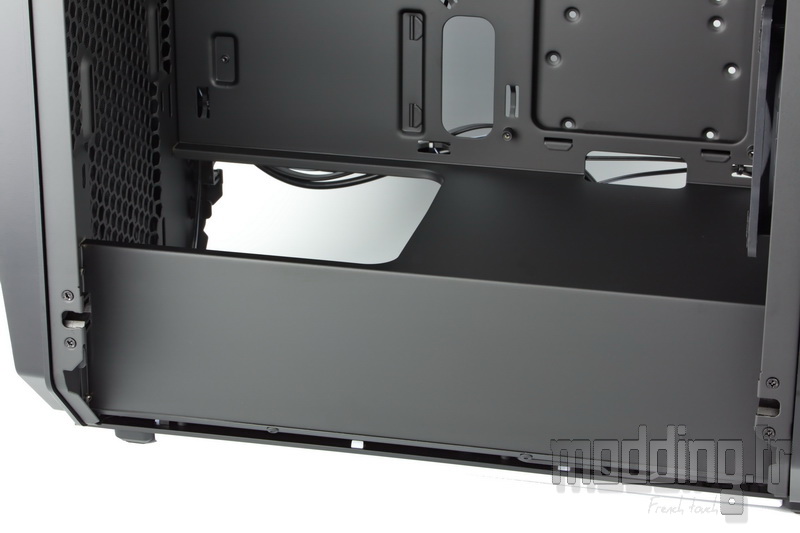

Le cache alimentation occupe toute la profondeur du châssis.

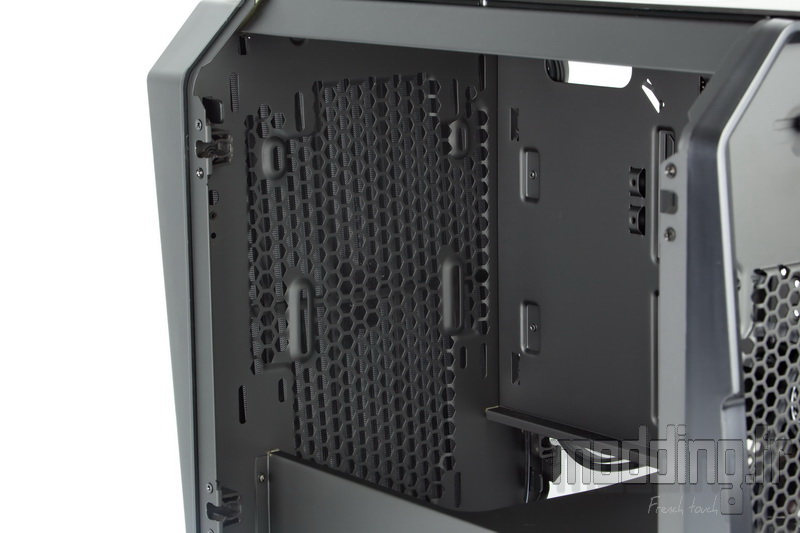

Il est doté à l’avant d’une large ouverture de 160 mm !!!!…
… De quoi largement mettre en place un quelconque radiateur de watercooling à l’avant du châssis !
A ce niveau nous avons des points de fixation pour 2 ventilateurs en 120 mm ou 1 ventilateur en 140 mm voire 180 mm.
Leur forme oblongue permet d’ajuster la fixation en hauteur.

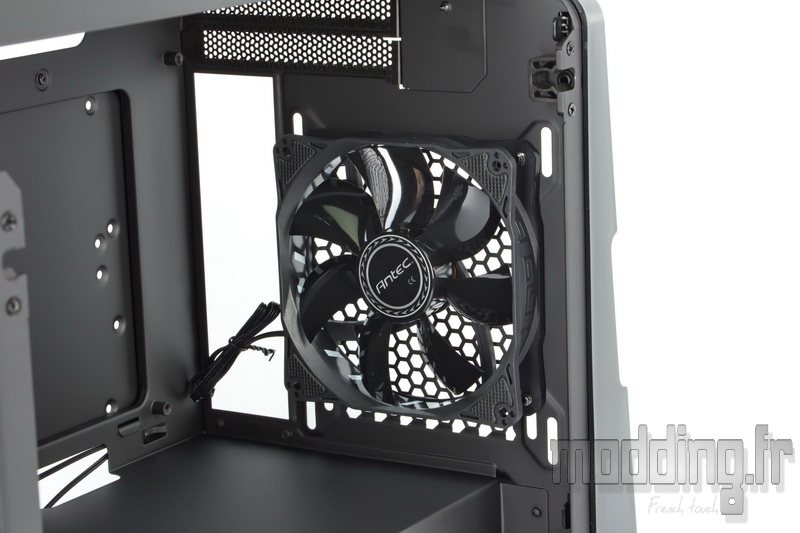

L’emplacement de ventilateur arrière est occupé par un ventilateur en 120 mm positionné en extraction.

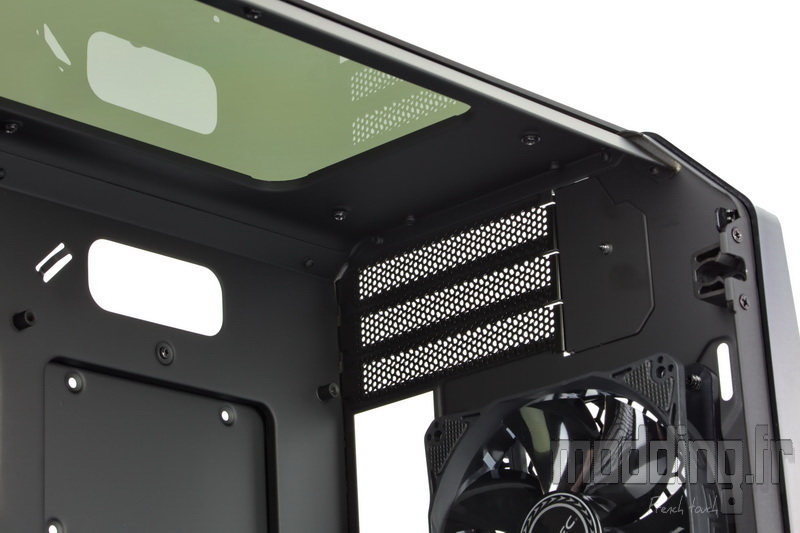

Au-dessus, nous retrouvons les 3 équerres PCI de type grille Mesh.
La carte graphique prend place juste sous la partie vitrée du Top du Cube.

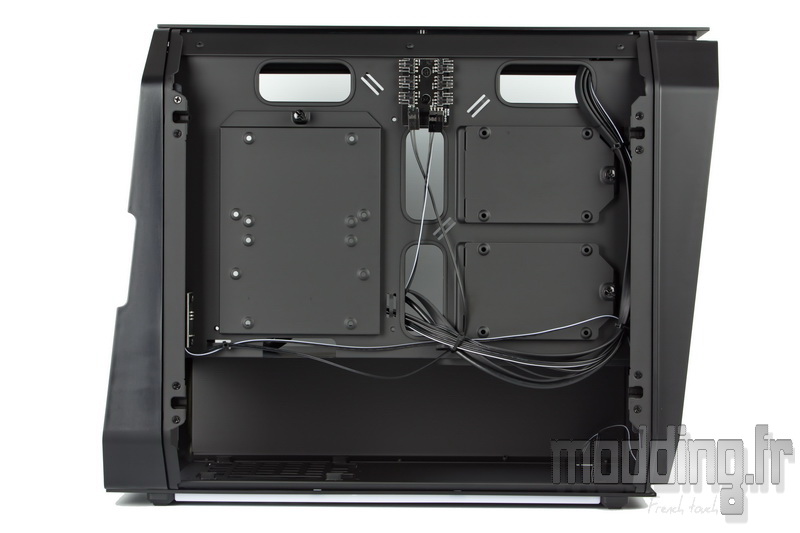

Les coulisses du Cube.

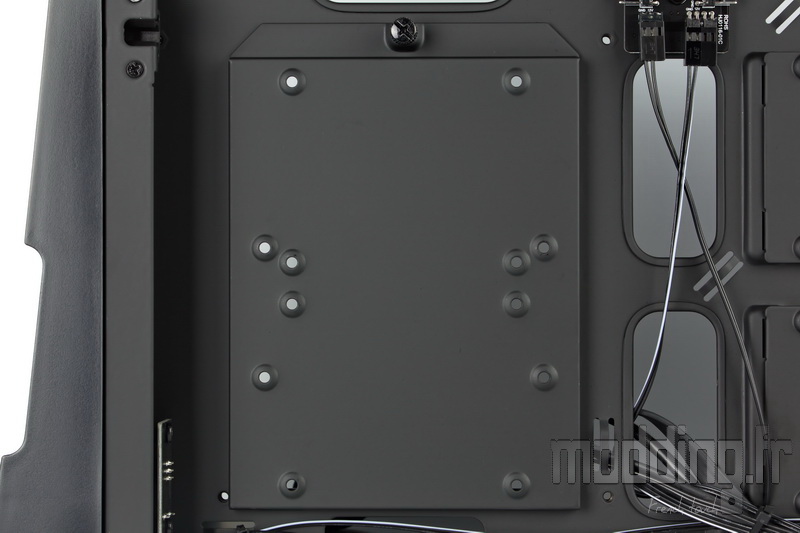

Dans la partie arrière, nous avons le support pour disque dur 3.5″.
Il peut aussi accueillir deux unités de stockage 2.5″.
On remarque l’absence de silentbloc plutôt utile à la fixation de disque dur justement….

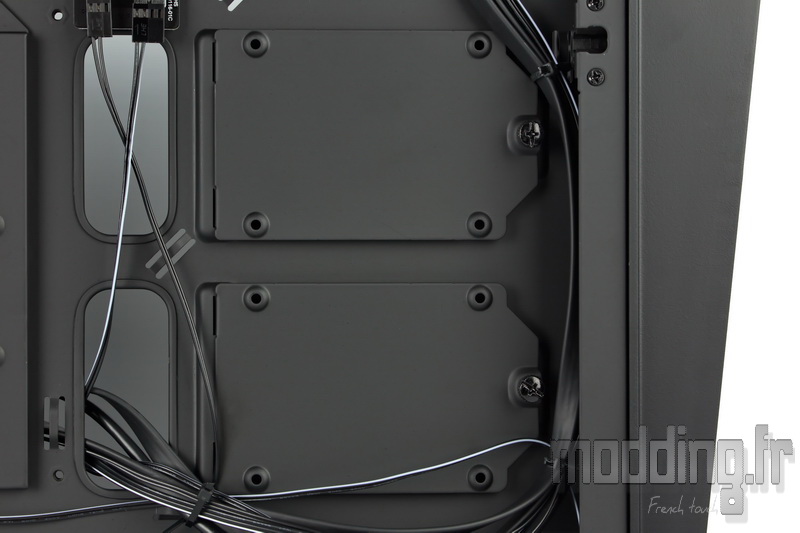

Deux autres supports prennent place sur la partie avant.
Ils sont plus dédiés à la mise en place de SSD.
Des points d’ancrage sont disséminés sur la surface du plateau pour faciliter le rangement des câbles.

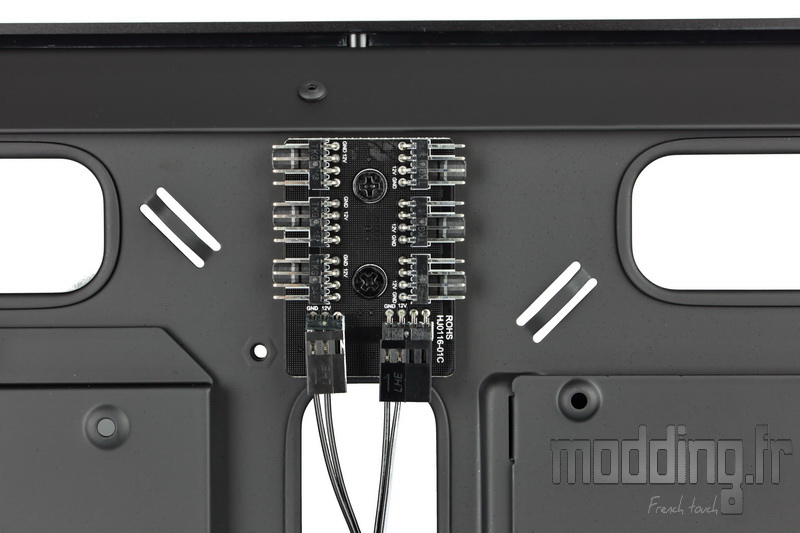

Entre les supports de stockage, dans la partie haute du chassis, nous avons un Hub pour prises ventilateurs 4-pins.
La prise inférieure (à gauche sur la photo) 3-pins alimente le rétroéclairage situé en bas du boitier (en passant pas la case interrupteur).
La prise inférieure (à droite sur la photo) 4-pins alimente le rétroéclairage du logo Razer placé en façace ainsi que la Led du bouton Power.
Un retour issu du panneau avant vient alimenter le tout par le biais d’une prise Sata.
Par contre il ne semble pas qu’il y ait une possibilité de contrôle PWM des ventilateurs branchés par le biais de d’une prise 4-pins de la carte mère. Ils tourneront donc à pleine vitesse….
Nous avons 33 mm d’espace alloué pour ranger les câbles.

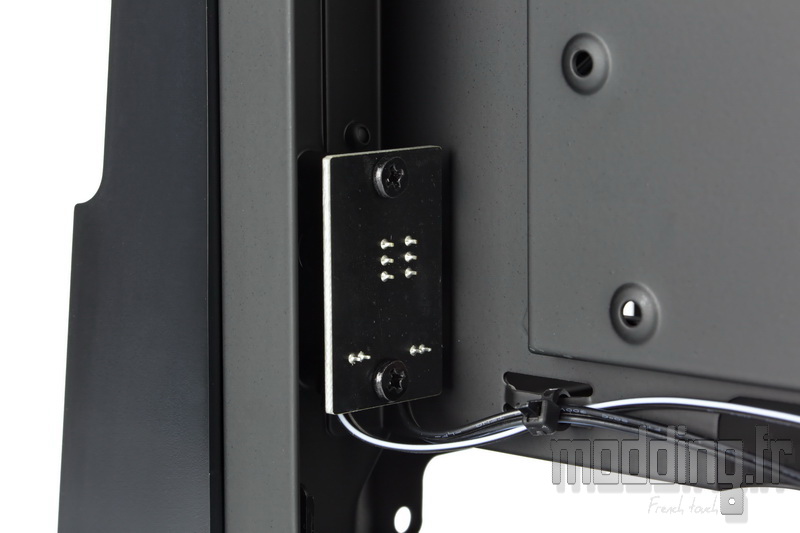

Ce petit PCB placé à l’arrière du châssis gère le bouton d’activation du rétroéclairage de la base du Cube.
Le câble à proximité du plateau de la carte mère est issu du Hub….

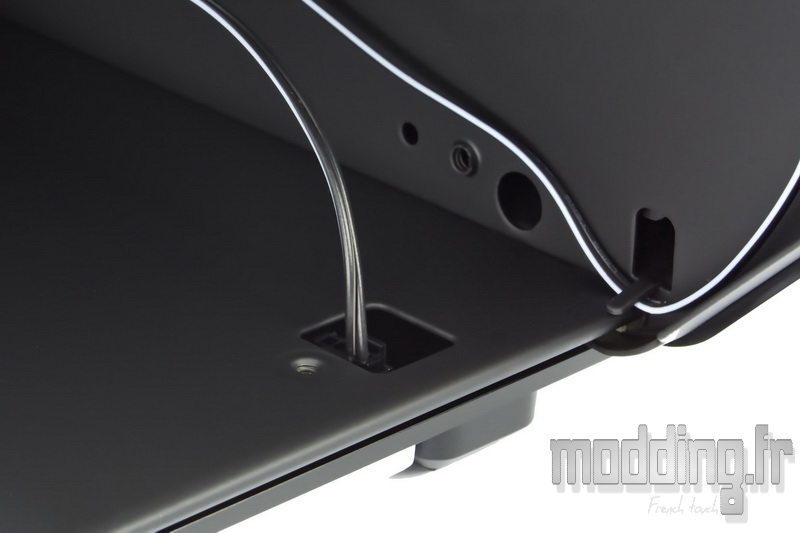

…. Le second va se brancher sur les bandes de Leds placées sous le châssis.

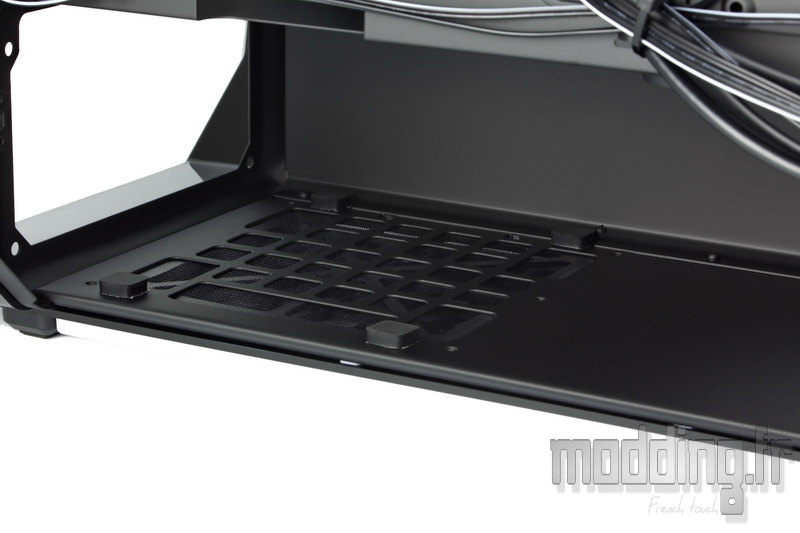

A l’abri du cache, nous avons donc l’emplacement de l’alimentation qui intègre 4 plots en caoutchouc pour recevoir le bloc.
