L’extérieur :
Comme nous l’avons dit en introduction, le Cube présente une certaine ressemblance quant à sa forme avec un autre boitier de même gabarit, mais la comparaison s’arrête justement à cette forme octogonale car, dans les détails, le design est quelque peu différent.
Antec table sur le coté plus classieux avec l’emploi de matière plus noble tel que l’aluminium pour les portes. Portes sur lesquelles on ne décèle aucune poignée ou système de fixation visible de l’exterieur!
Mélange des matières avec la présence de larges fenêtres en acrylique que l’on retrouve même sur le haut du boitier.
Le Cube mesure 250 mm de large sur 460 mm de profondeur pour une hauteur de 365 mm.
L’ensemble de la structure est de couleur noire avec seulement quelques petites touches de couleur verte chère à la marque Razer.

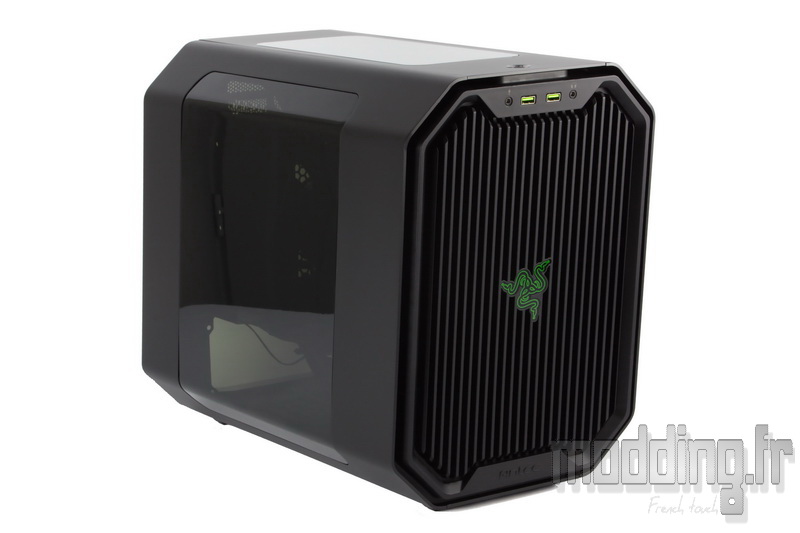

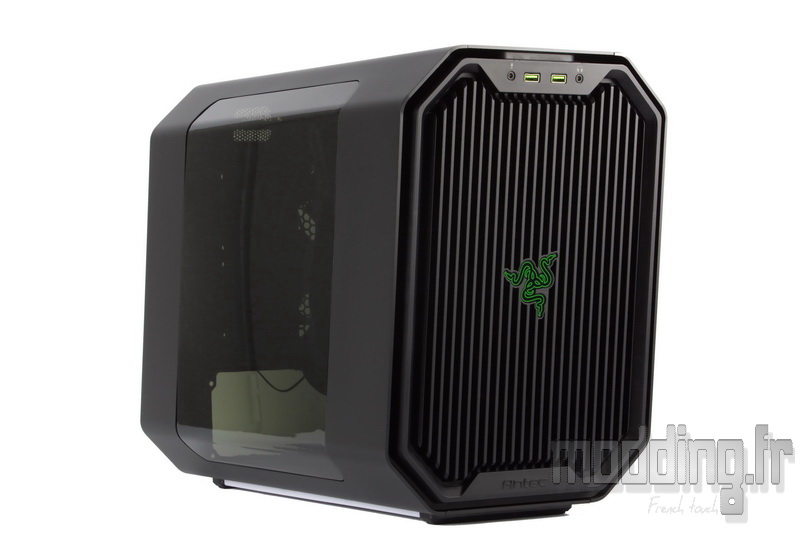

Sur cette vue nous avons comme une impression d’effet optique!!! La façade semble vouloir se pencher vers l’avant…. En fait c’est bien le cas comme nous allons le voir sur les vues de profil.

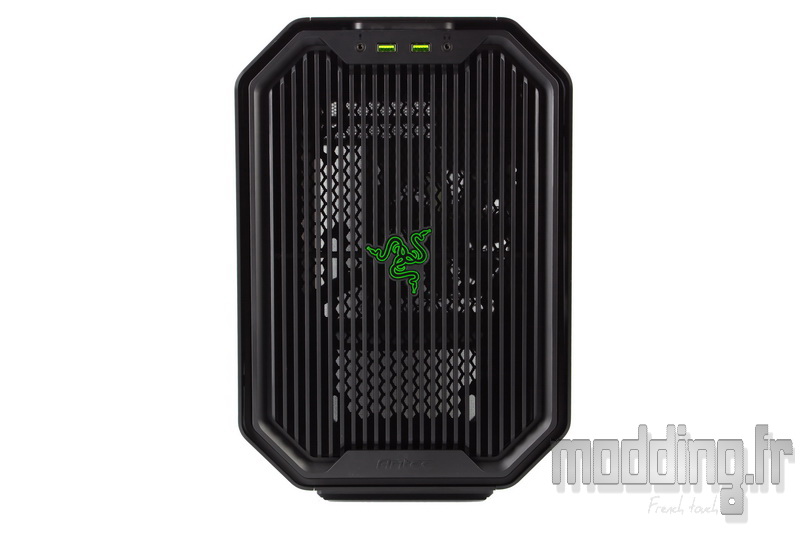

La façade repend la forme octogonale du boitier.
Elle intègre une grille dotée de plusieurs lamelles en plastique placées verticalement.

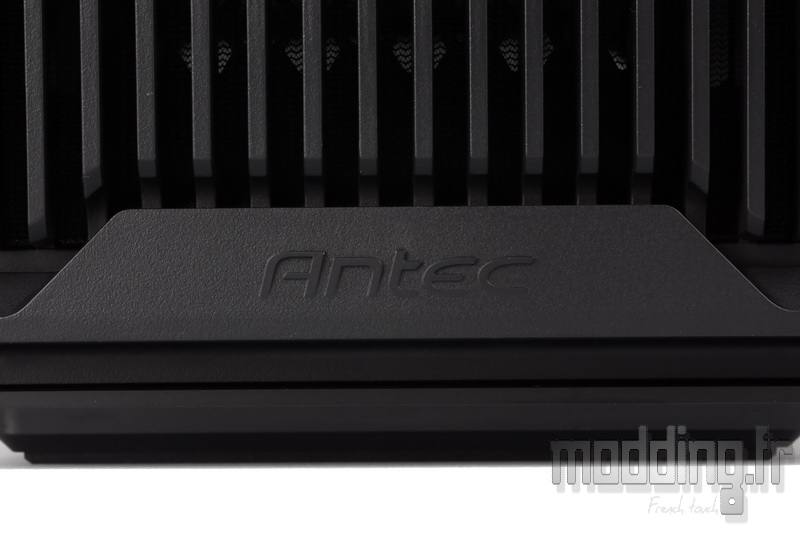

Le coté inférieur de cet octogone présente un “trait” plus épais sur lequel la marque Antec y appose son logo à même la matière de façon très discrète.
Le relief des lettres s’estompe à mesure que l’on descend vers la base du boitier.

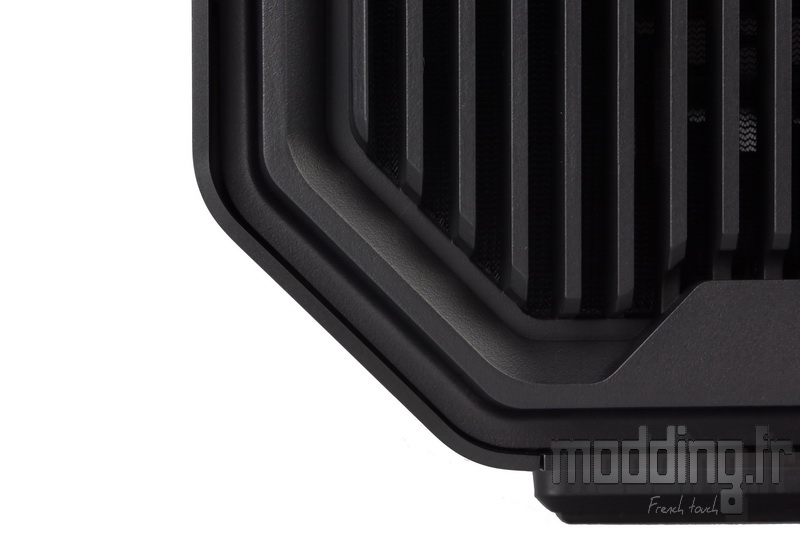

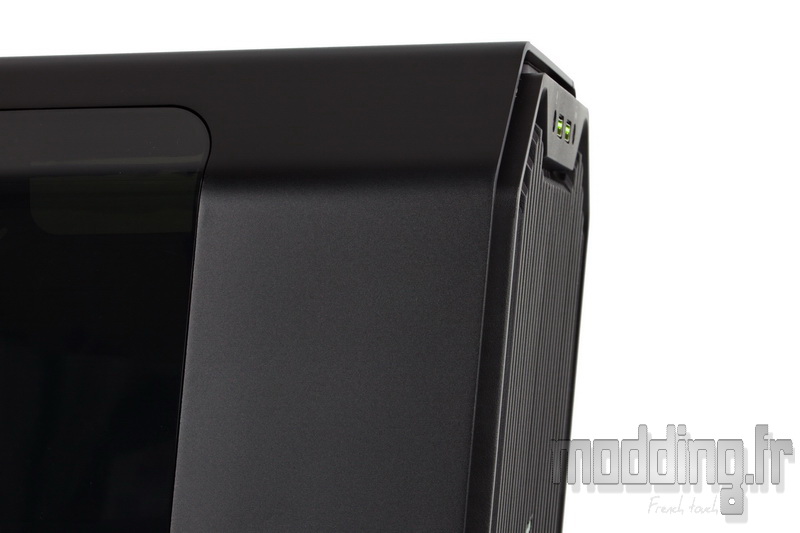

Sur cette photo nous pouvons bien voir la superposition des différentes parties du bord de la façade dont la plus externe reçoit les plaques en aluminium des portes latérales.

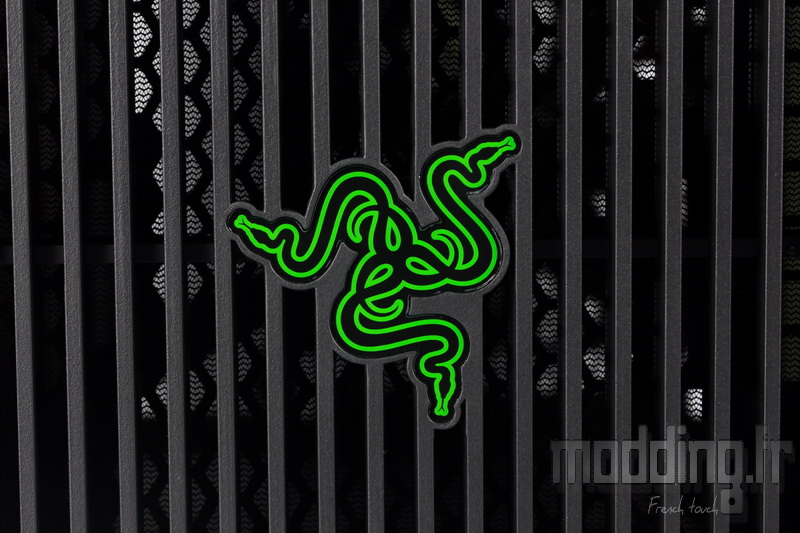

Comme nous sommes en présence du Cube Edition Razer, Antec n’hésite pas à mettre en valeur ce partenariat en plaçant le logo Razer au centre de la grille.
Nous verrons d’ailleurs que ce logo est même rétroéclairé!

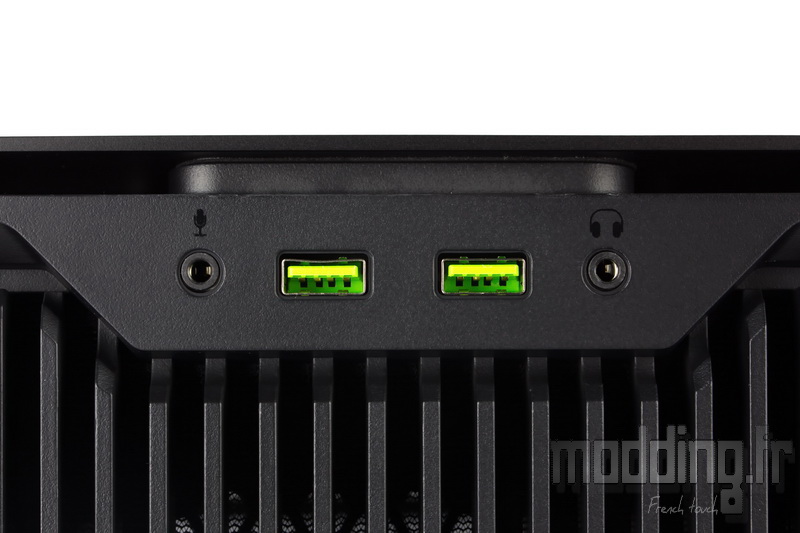

Le “trait” de l’octogone diamétralement opposé au coté inférieur est tout aussi épais et intègre le panneau avant du boitier.
Ce dernier est composé des deux connectiques audio qui sont placées de part et d’autre de deux ports USB 3.0.
La petite touche qui va bien avec le bleu classique de ce genre de prise laissant la place à un vert plus acide….

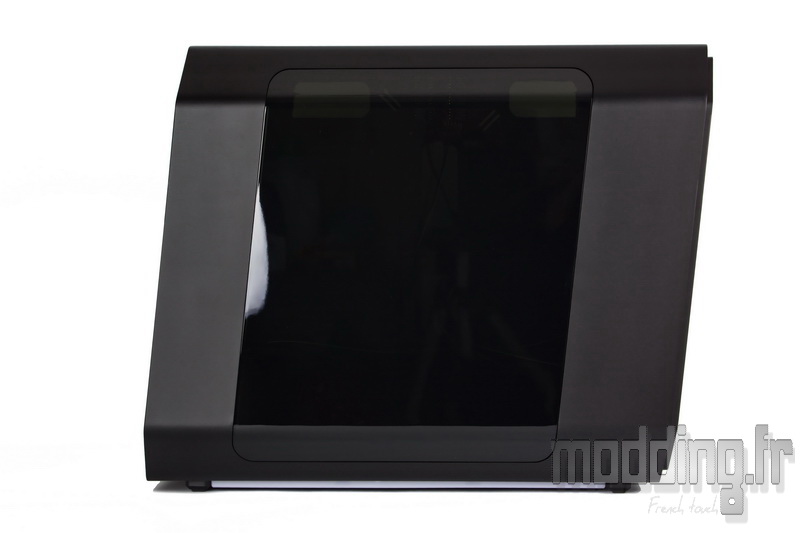

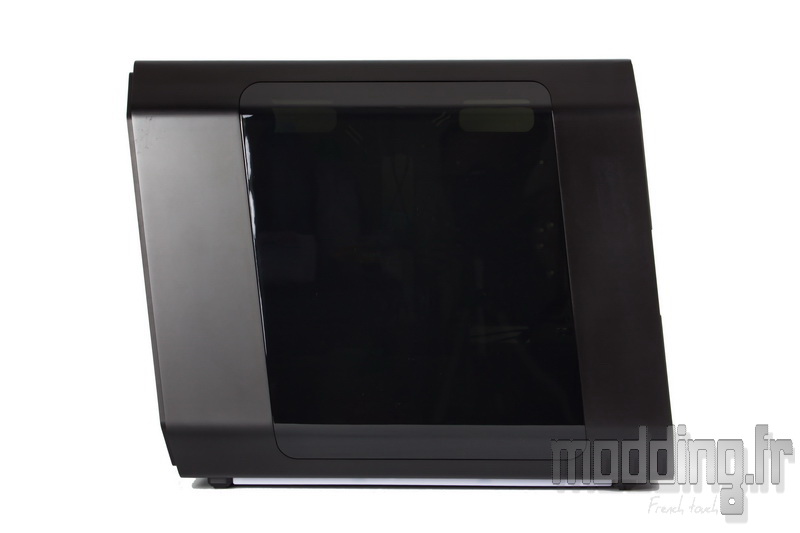

Sur le coté on retrouve la porte latérale qui reprend la forme octogonal du boitier avec ses bords supérieur et inférieur repliés.
La structure de cette porte est en aluminium doté d’une épaisseur de 3 mm.
Sur cette vue on constate bien l’inclinaison du Cube vers l’avant! Original, non?
Aucun effet d’optique donc…. Le haut du boitier semble vouloir prendre de l’avance sur la base….

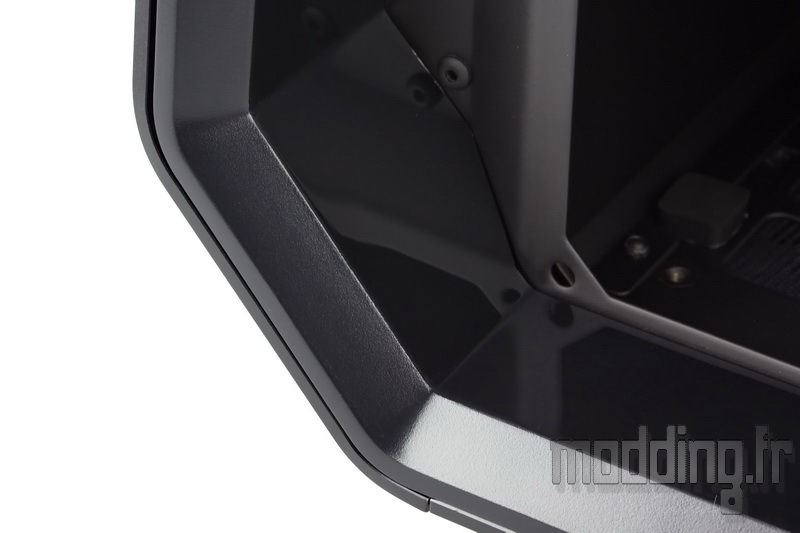

Tout comme la structure en aluminium, la vitre en acrylique épouse la forme octogonale du boitier.
La finition est bel et bien au rendez vous avec un parfait assemblage des pièces.
La porte opposé révèle le même design.
Nous retrouvons donc l’aluminium en 3 mm d’épaisseur avec ici aussi la présence d’une partie vitrée.

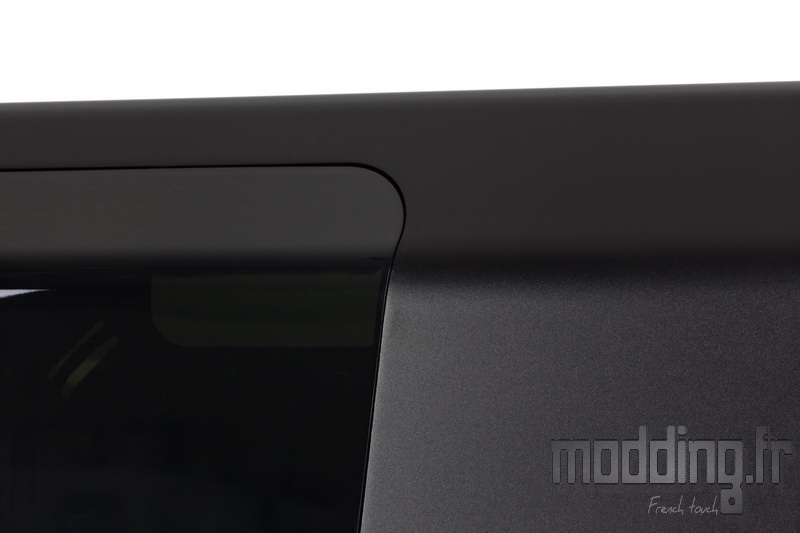

Ces vitres sont dotées d’un aspect fumé avec un taux d’opacité relativement poussé!

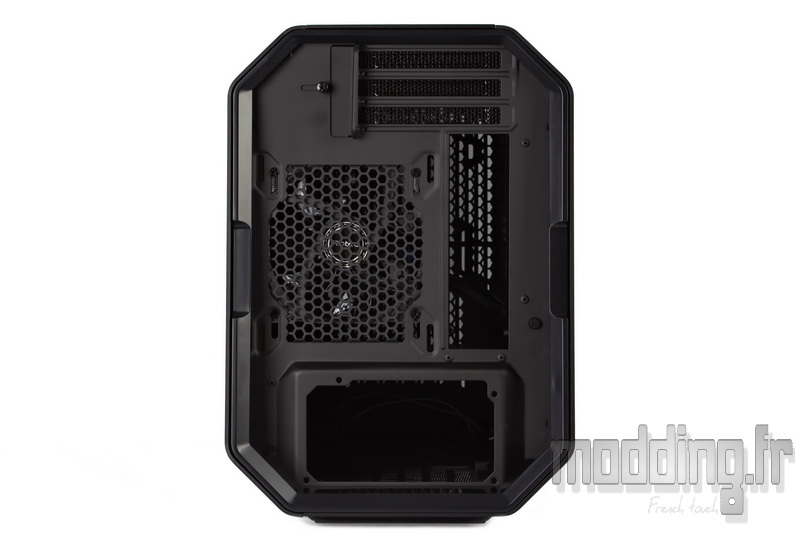

La partie arrière du boitier révèle une position verticale de la carte mère avec en plus une inversion droite/gauche de type reverse ATX.
De ce fait, la carte graphique est déportée sur le haut du boitier.
L’emplacement de l’alimentation reste classique se positionnant dans la partie basse du châssis.
Nous avons vu que le Cube présente un aspect projeté vers l’avant mais ce style ne concerne que le carénage du boitier, le châssis reste lui bien droit.

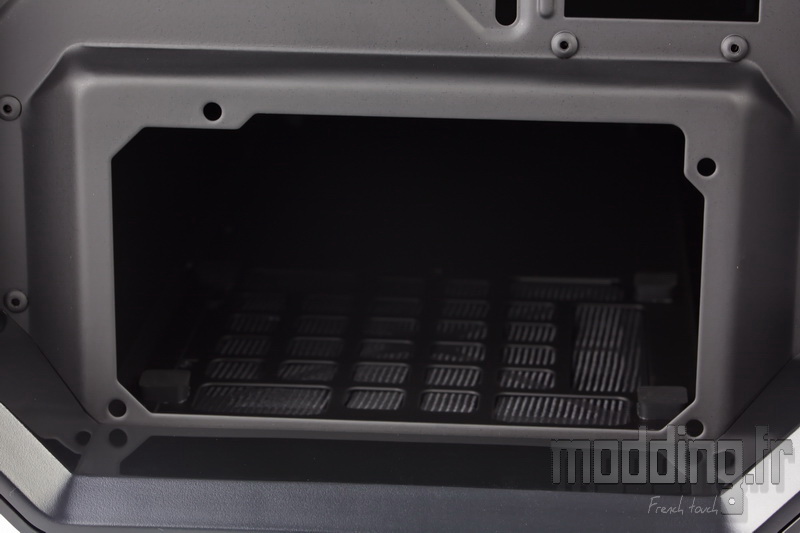

Du coup nous avons à la base du boitier une extension du carénage en plastique dotée d’un aspect mat sur les bords et brillant en interne.

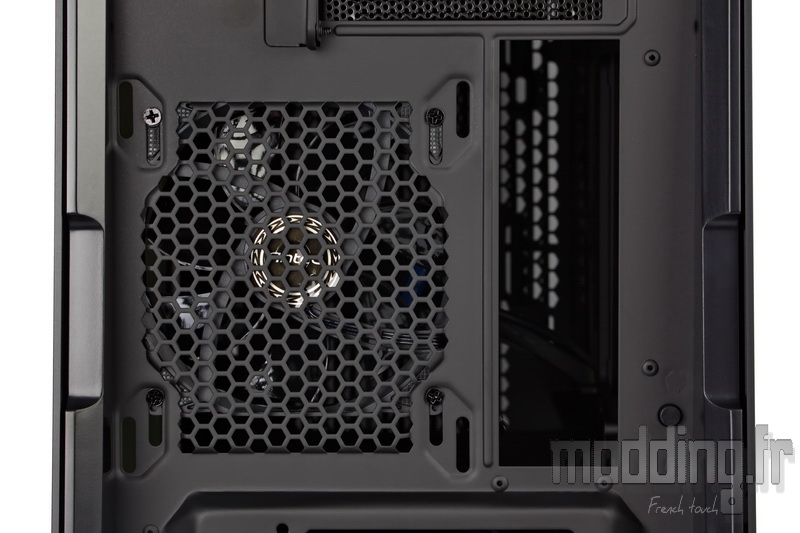

Au-dessus de l’emplacement de l’alimentation, nous avons celui de l’I/O Shield accompagné par un emplacement pour ventilateur en 120 mm ou 140 mm.
Les point de fixation de ce dernier sont de forme oblongue permettant l’ajustement en hauteur dudit ventilateur sur 20 mm.
On découvre à ce niveau deux encoches sur les bords latéraux du carénage du boitier. elles permettent de faciliter la désolidarisation des portes dont le système de fixation est invisible de l’extérieur comme nous le verrons dans la section suivante.

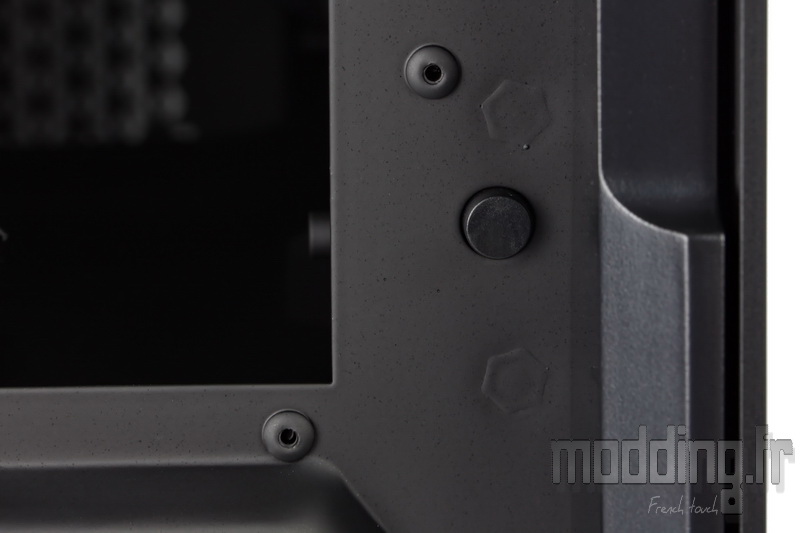

Aux cotés de l’emplacement I/O Shield, nous notons la présence d’un interrupteur de forme ronde.
Il contrôle le rétroéclairage présent à la base du boitier.

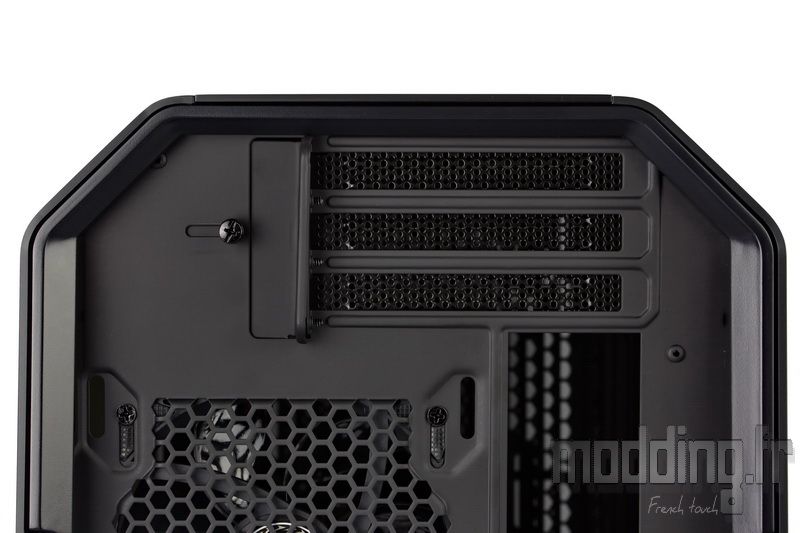

De part le concept Reverse ATX, nous retrouvons les équerres PCI tout en haut du boitier. Elles sont au nombre de trois.
Un emplacement supplémentaire qui consolide l’orientation gaming du boitier. Ainsi nous pouvons opter pour une grosse carte graphique dont le système de refroidissement occupe les 3 slots.

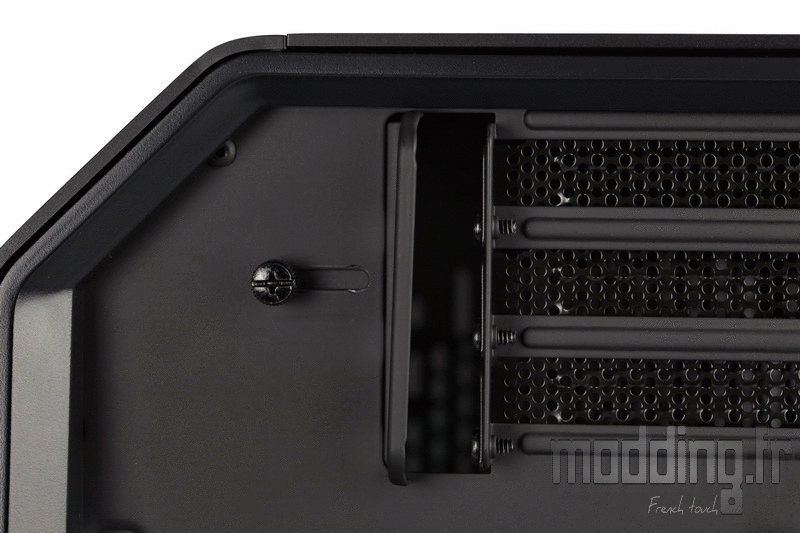

La fixation de la carte graphique se fait à l’extérieur du châssis.
Un système de trappe coulissante, doté d’une vis à main, permet d’insérer ladite carte graphique et d’en assurer sa fixation.

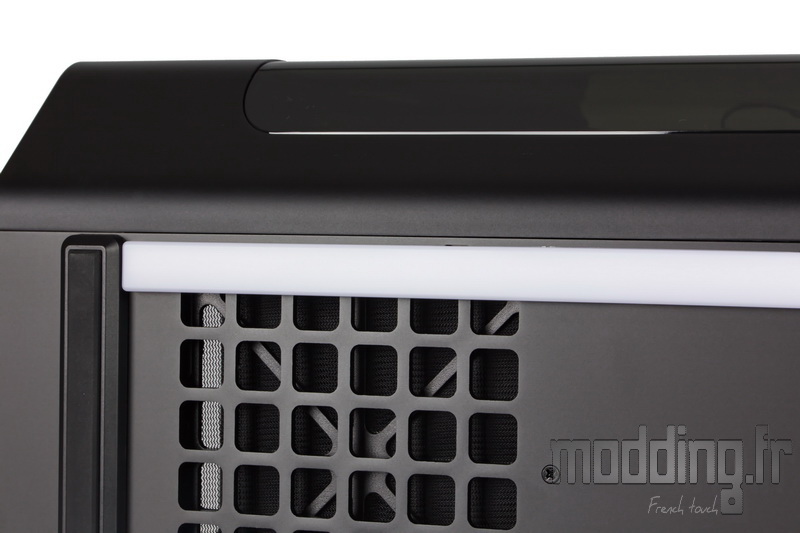

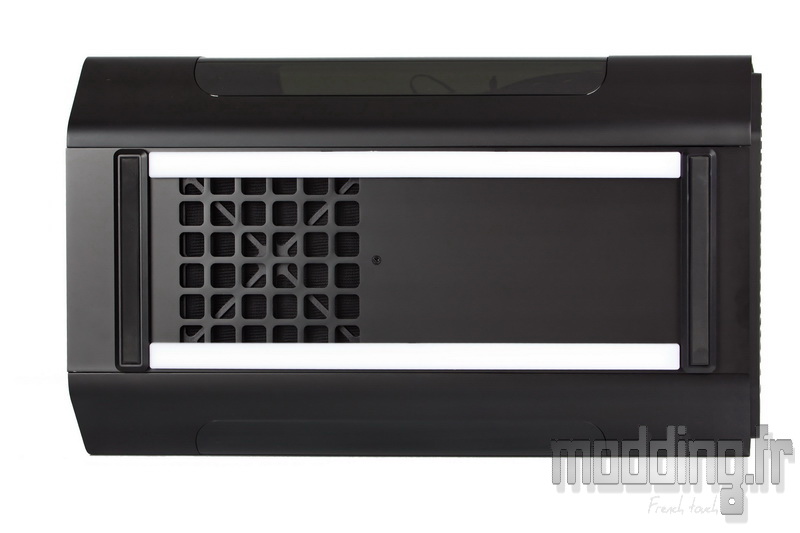

Le dessous du boitier où l’on note la présence de deux baguettes blanches qui courent sur quasiment toute la profondeur du boitier.
Elles sont placées juste sous chacune des deux portes latérales.
Elles intègrent deux bandes de Leds dont le contrôle est assuré par le bouton placé à l’arrière du châssis.

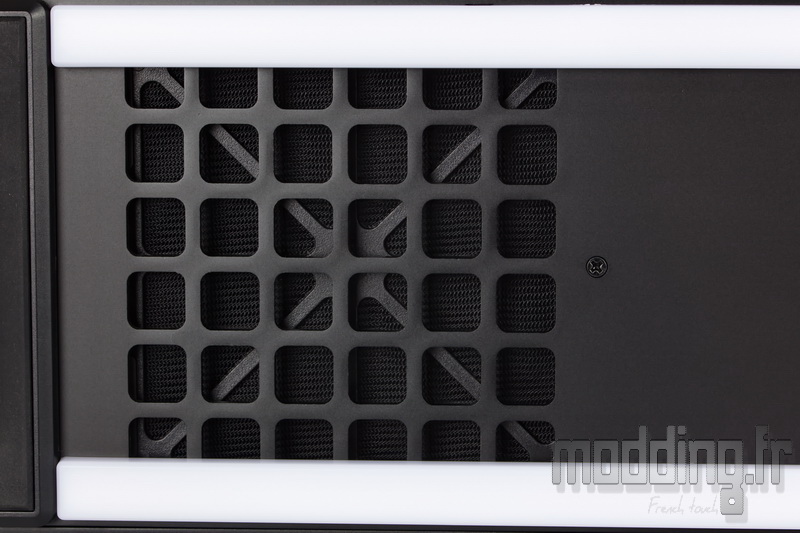

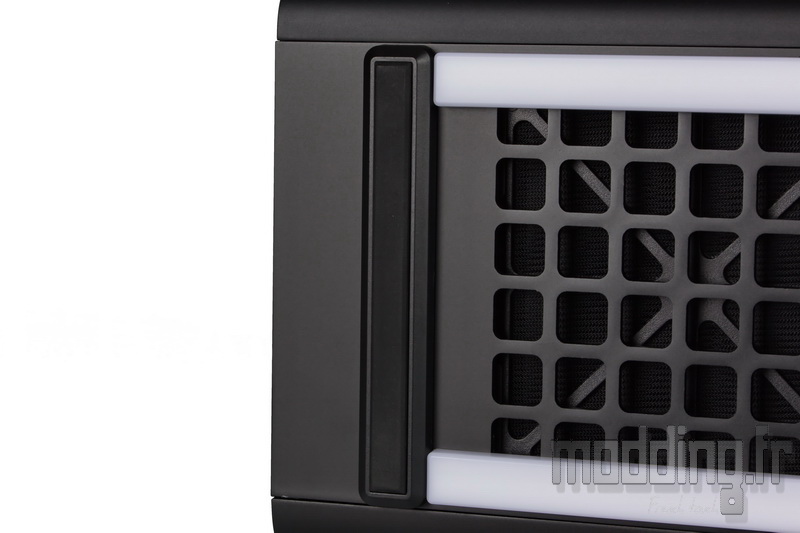

Entre ces deux baguettes, dans la partie arrière du boitier, nous avons la grille de l’emplacement pour l’alimentation.
Au travers des trous carrés dont est dotée la grille, on devine la présence d’un filtre.
Cependant nous n’avons pas encore vu d’accès à ce filtre…. En fait, on y accède qu’une fois la porte latérale principale retirée.
Deux larges pieds prennent position à chaque extrémité des baguettes blanches.
Ils font toute la largeur du châssis et sont dotés de patin en caoutchouc.

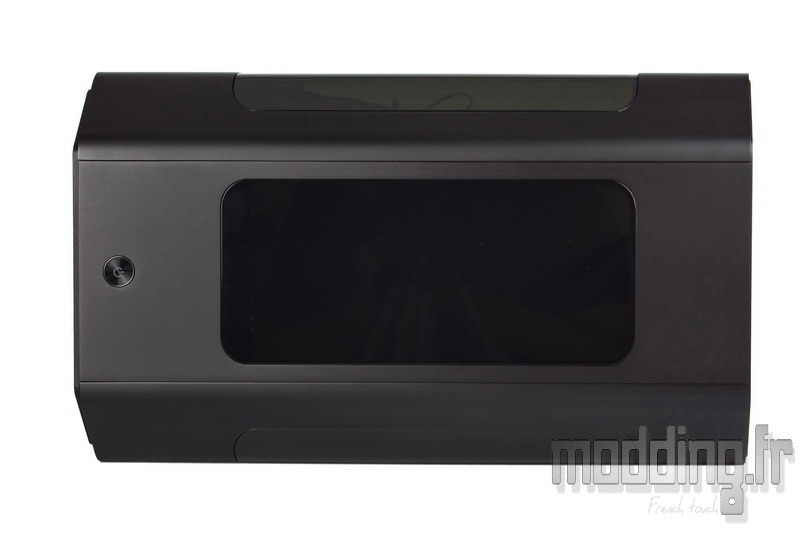

Le haut du boitier qui représente le coté haut de la forme octogonale est composé du même aluminium que les portes latérales.
De plus, comme les portes, il intègre aussi une vitre en acrylique de forme rectangulaire avec des coins arrondis.
Cette vitre mesure 115 mm sur 256 mm. Elle est légèrement décentrée vers l’arrière du boitier.

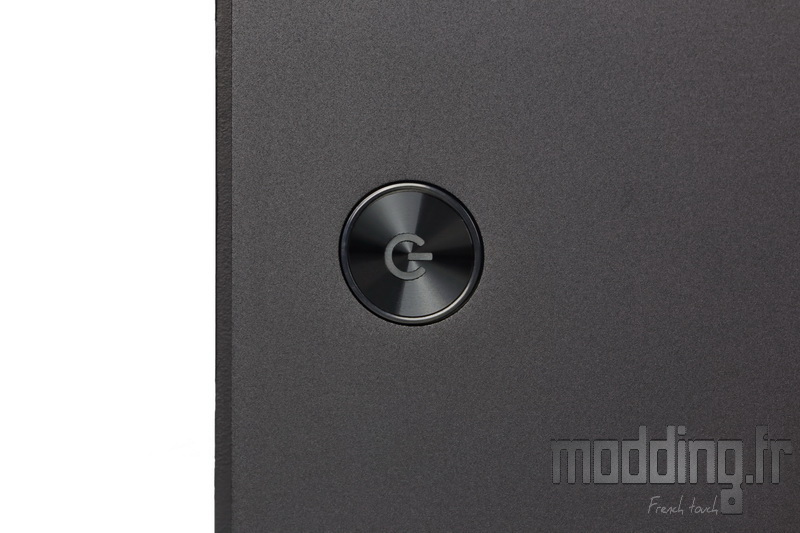

Sur la partie avant, nous avons le bouton Power de forme ronde intégrant une Led.
A noter que cette Led n’est pas alimentée par la carte mère, inutile de chercher le câble “Power Led” issu du panneau avant… il n’est pas là…
