Tests :
Config de test :
Niveau sonore

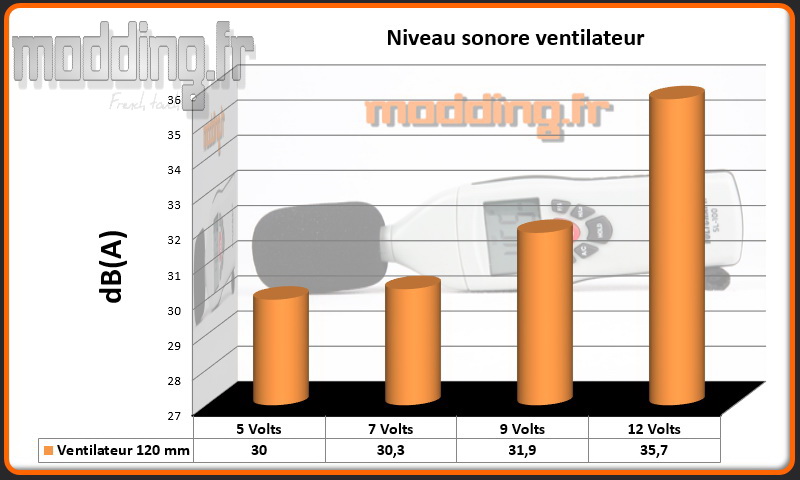

Les ventilateurs du CS380
Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation

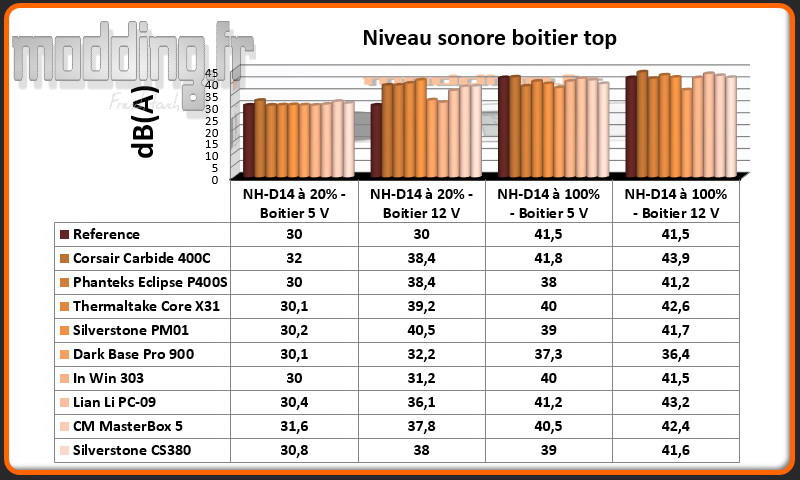

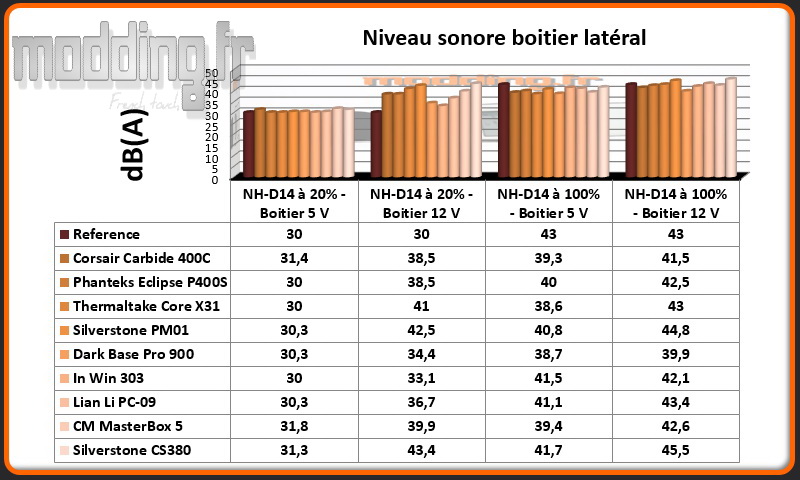

Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation NH-D14 20% (B 5V / NH-D14 20%)
- Ventilation boitier 12 V – Ventilation NH-D14 20% (B 12V / NH-D14 20%)
- Ventilation boitier 5 V– Ventilation NH-D14 100% (B 5V / NH-D14 100%)
- Ventilation boitier 12 V – Ventilation NH-D14 100% (B 12V / NH-D14 100%)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventirad est géré par le logiciel MSI Command Center.
Le boitier est fermé et placé à même le sol.
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la Martinique….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère se positionne dans le boitier.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches.
Le relevé des températures de la carte mère (sonde SYSTIN et TMPIN3) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.29.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Les ventilateurs du NH-D14 sont configurés par le logiciel MSI Command Center comme suit :
- –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%

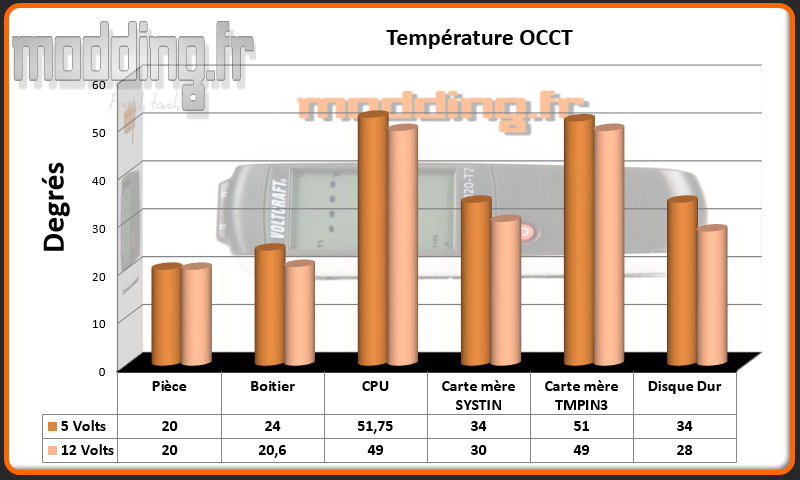

On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous OCCT CPU
OCCT CPU
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence). Cela permet de comparer la capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec les ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

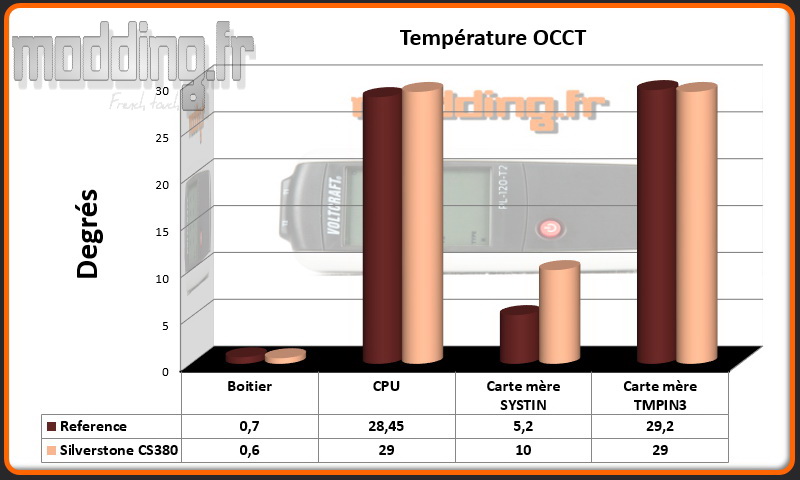

Comparatif OCCT CPU
