Montage :
On commence le montage par les unités de stockage et notamment le format 3.5″.
Pas de système sans outil…. On glisse le disque dur avec sa connectique vers l’arrière du tiroir.
On utilise ensuite les vis incluses dans le bundle pour fixer le disque.
Point de silentbloc…. la structure en plastique est chargée de contenir les vibrations de l’unité de stockage….

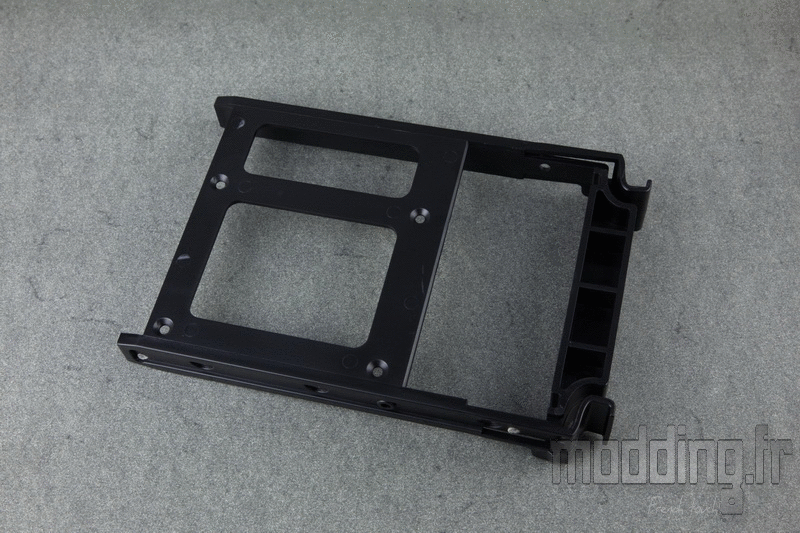

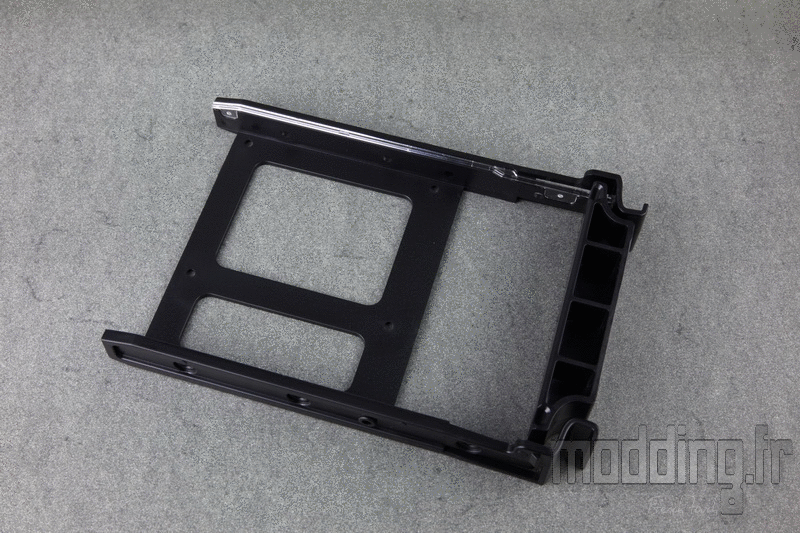

La fixation de l’unité 2.5″ est aussi simple.
Cela se fait juste par le dessous du tiroir avec des petites vis M3 à tête fraisée.

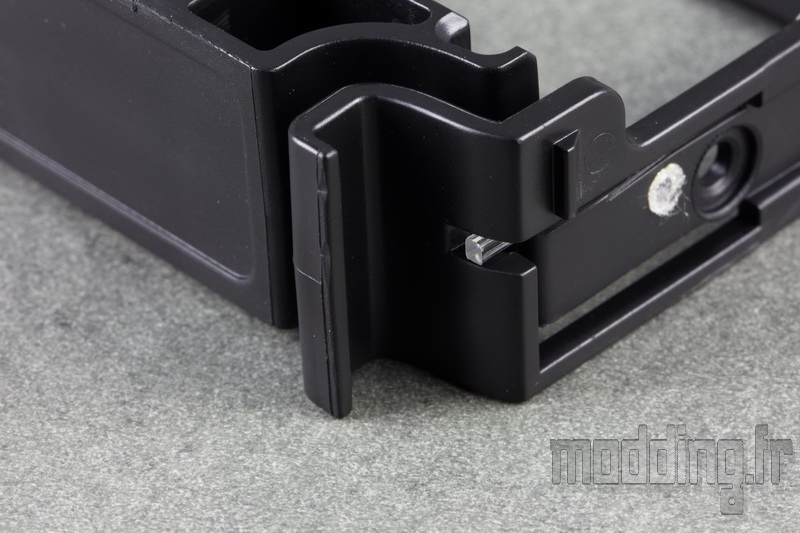

On note sur le bord droit de chaque tiroir une structure en plastique translucide qui se termine à l’avant dudit tiroir…

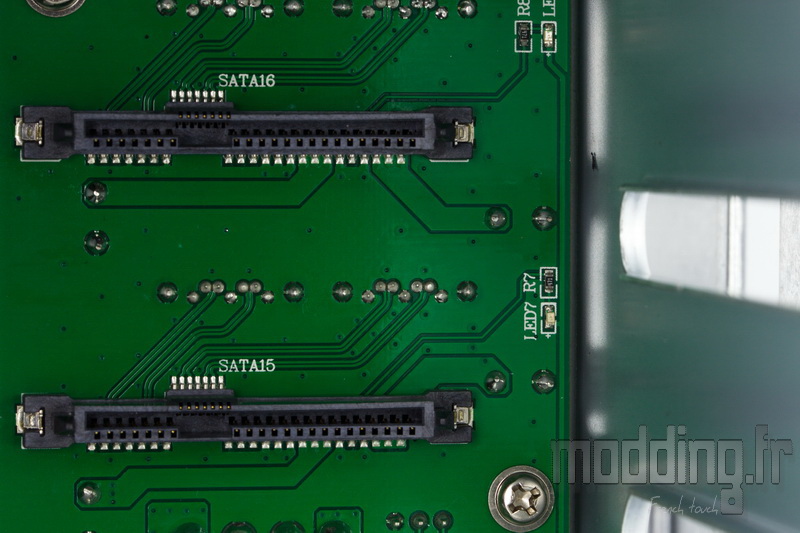

En regardant de plus prés le PCB Hot Swap, on remarque qu’il intègre une Led sur chaque emplacement.
Cette Led correspond à la Led d’activité de chaque disque branché.
La structure translucide transmet la lumière à l’avant du tiroir.

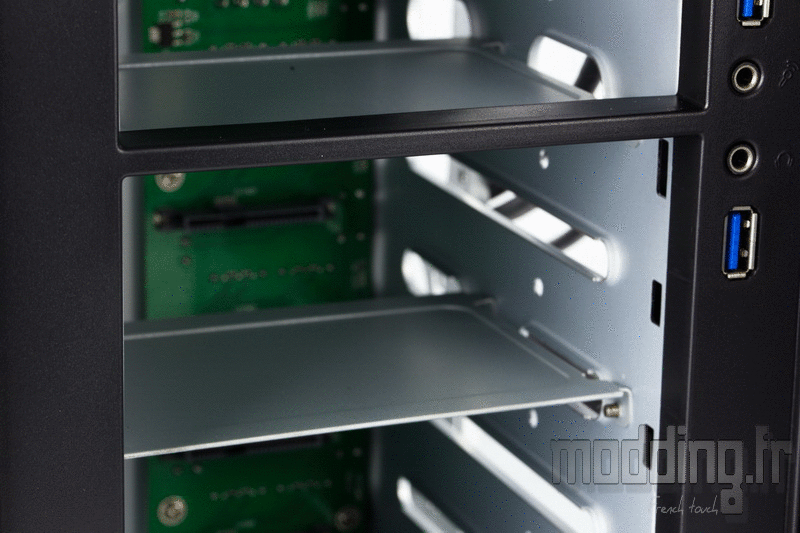

Une fois les unités de stockage en place, il ne reste plus qu’à glisser chaque tiroir dans leur logement.
Bien enfoncer le tiroir au fond de la baie afin que la connexion entre le disque dur et le PCB se fasse.

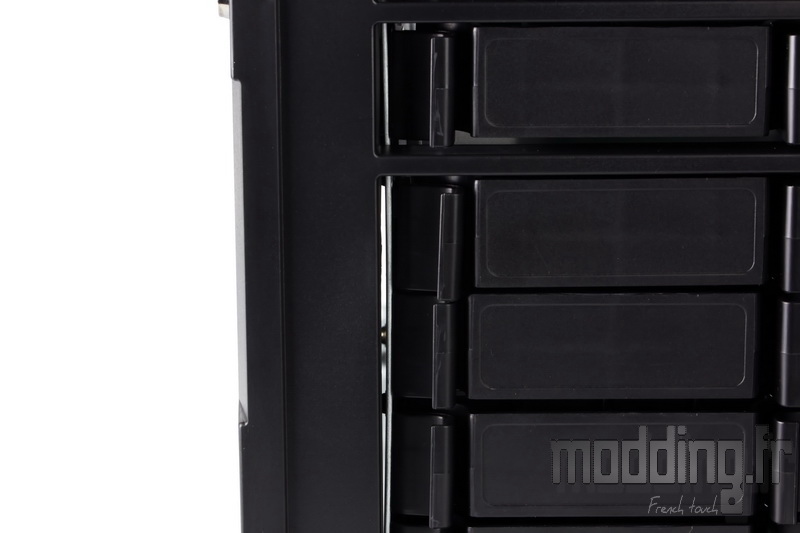

Même avec les tiroirs en place, la structure de la colonne 3.5″ reste perfectible…

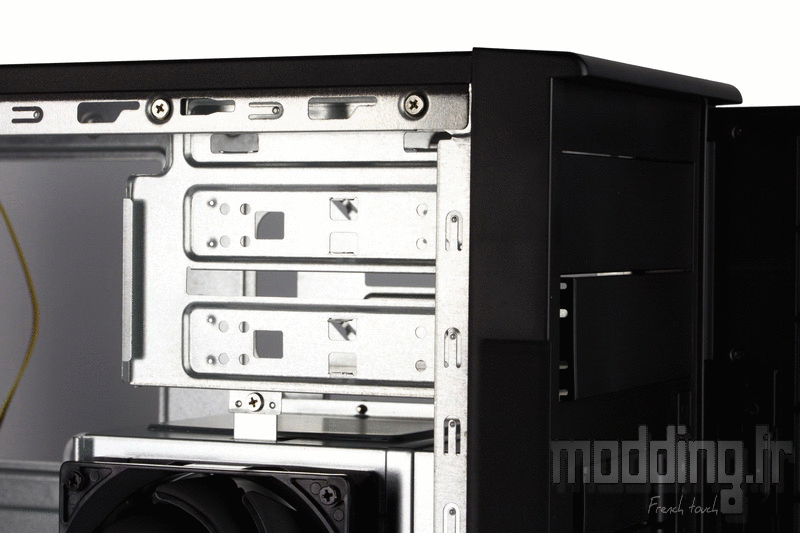

En qui concerne le lecteur optique, rien de bien compliqué si ce n’est le fait de retirer ce cache baie par l’intérieur du boitier…. Les clips ne sont finalement pas très accessibles….
Ensuite on glisse le lecteur dans son emplacement jusqu’à ce que ses trous de fixation coïncident avec ceux de la baie 5.25″.
On utilise les vis M3 incluses dans le bundle.

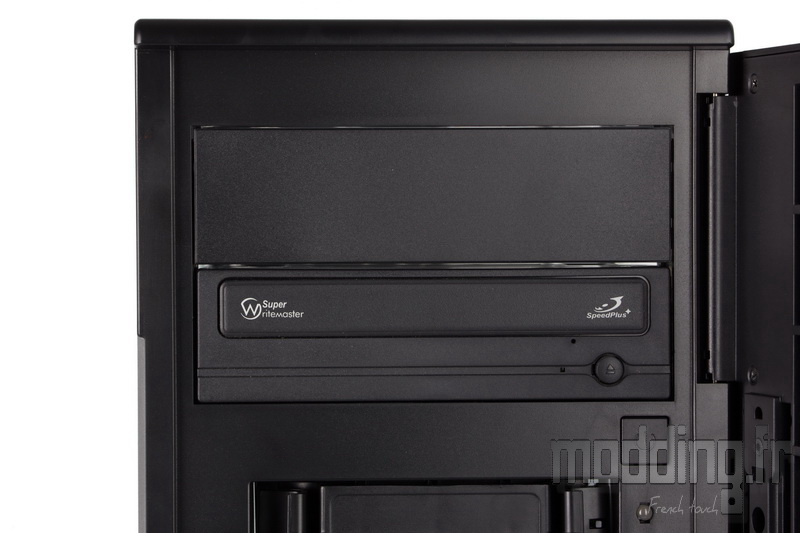

Le lecteur s’intègre bien dans la façade.

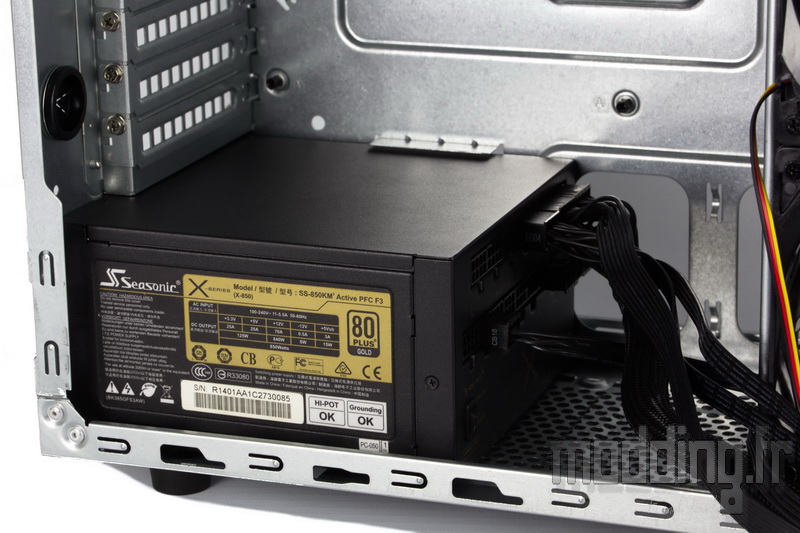

La mise en place de l’alimentation ne pose pas de soucis.
On utilise les deux grandes ouvertures placées à l’avant du bloc pour glisser les différents câbles.

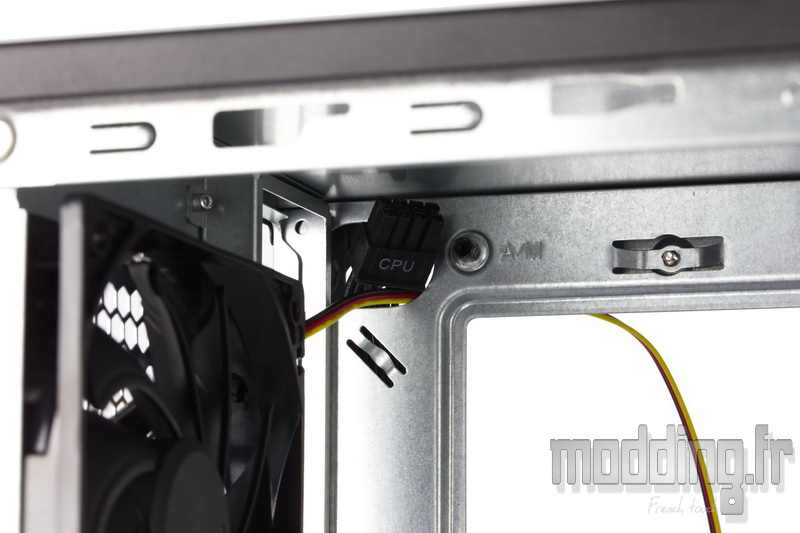

A ce propos, on conseille fortement de glisser le câble CPU par son ouverture dédiée en haut du châssis avant la mise en place de la carte mère…. Après cela sera trop tard!

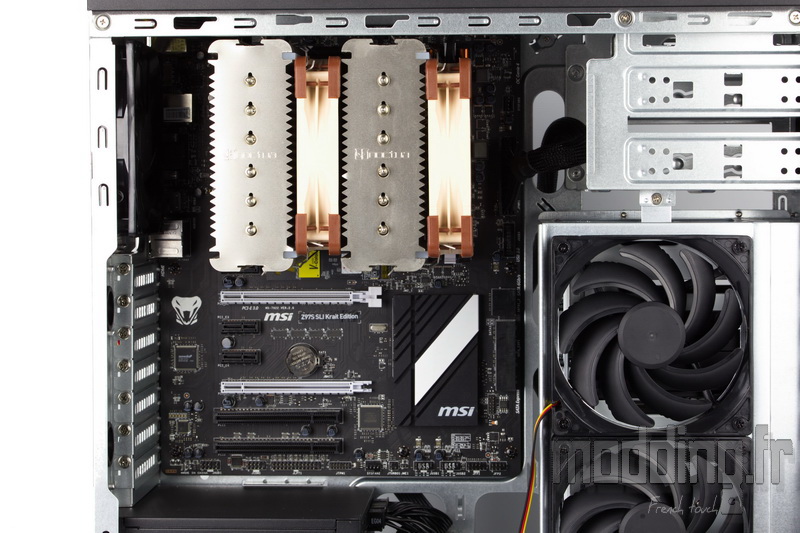

On insère quasiment au chausse-pied ladite carte mère dans le boitier….
La place est vraiment comptée dans le format ATX!
Du coup notre ventirad parait encore plus imposant que d’habitude….

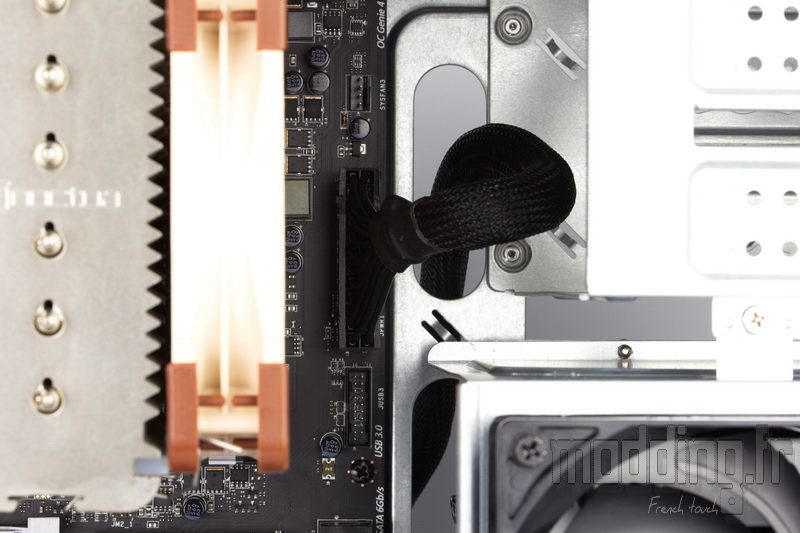

Du coté du câble ATX, on faufile sa main comme on peut entre le ventirad et la baie 5.25″ afin de bien connecter la prise.

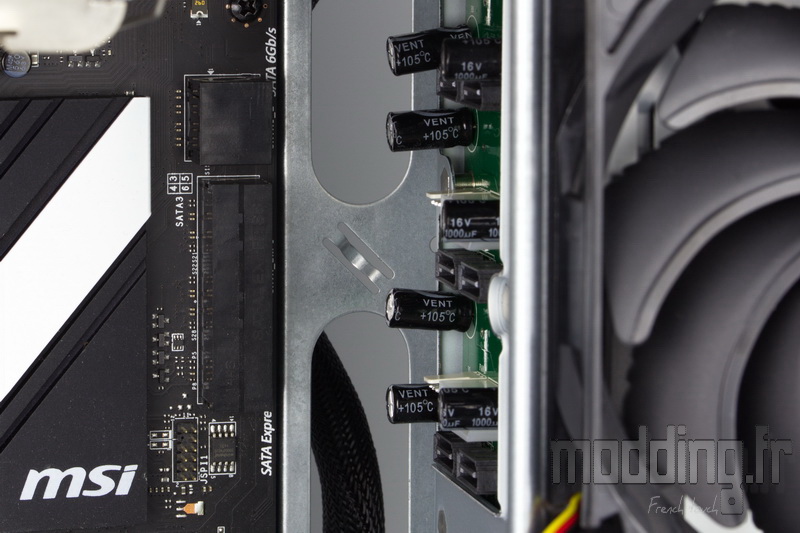

Les prises Sata de la carte mère sont assez proches des prises du PCB Hot Swap! mais nous avons un espace ouvert coté coulisses entre la colonne 3.5″ et le plateau de la carte mère permettant de glisser les câbles.
Quand nous disions que la place est comptée!

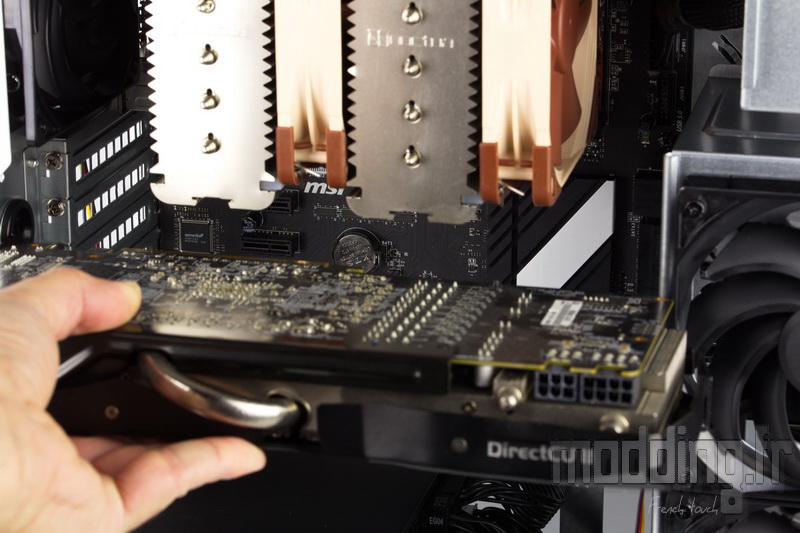

Impossible de glisser notre carte graphique à l’intérieur du boitier… la place disponible ne dépasse pas les 229 mm en longueur!
En même temps le CS380 n’est pas le boitier taillé pour le gaming… mais pour le stockage (nous l’avons peut être déjà dit…).
Du coup cela nous laisse de la place pour effectuer les différents branchements sur le PCB Hot Swap surtout si les 8 emplacements sont occupés.

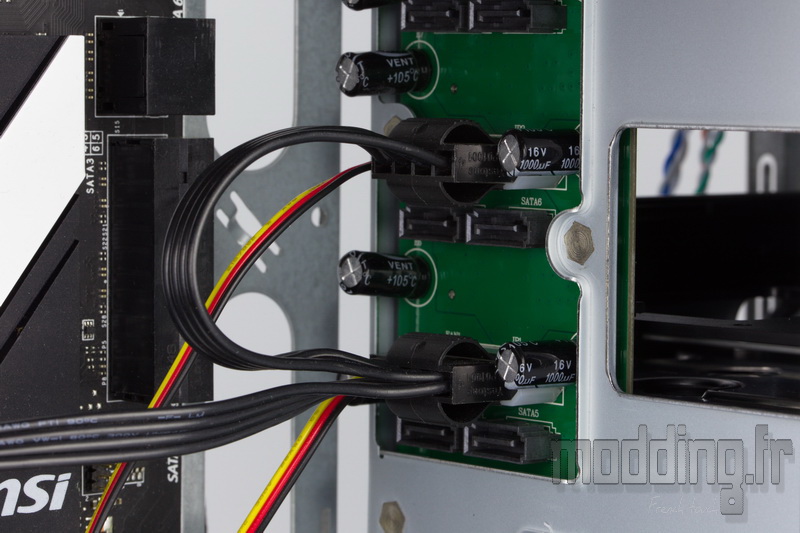

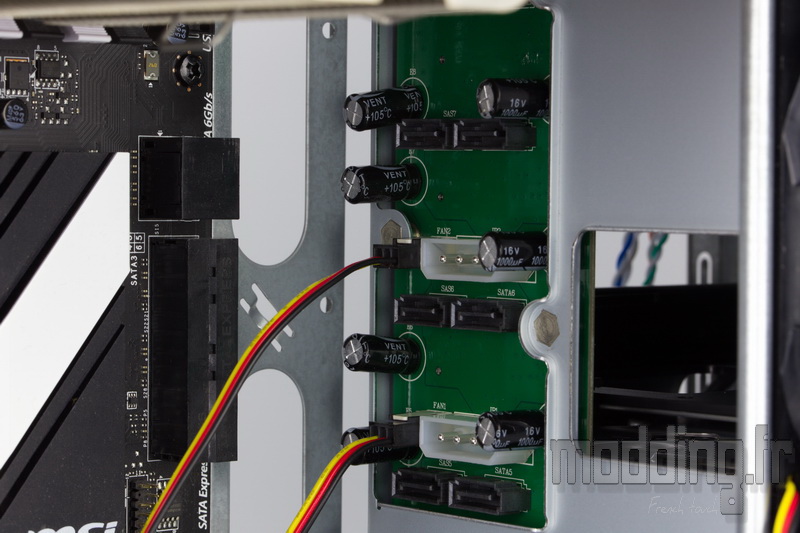

On peut commencer par les câbles des deux ventilateurs.
Ensuite nous branchons les prises Molex.

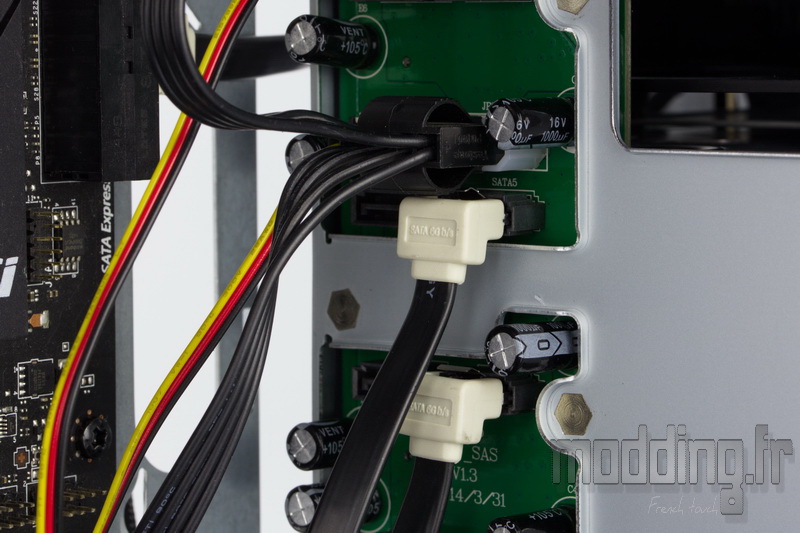

Et nous finissons par les câbles Sata.
Comme nous avons des disques Sata et non SAS, nous effectuons le branchement sur la prise la plus à droite.
Pour rappel la seconde prise vient en complément pour les disques durs SAS dual channel.
On termine par les branchements des câbles propre au boitier.

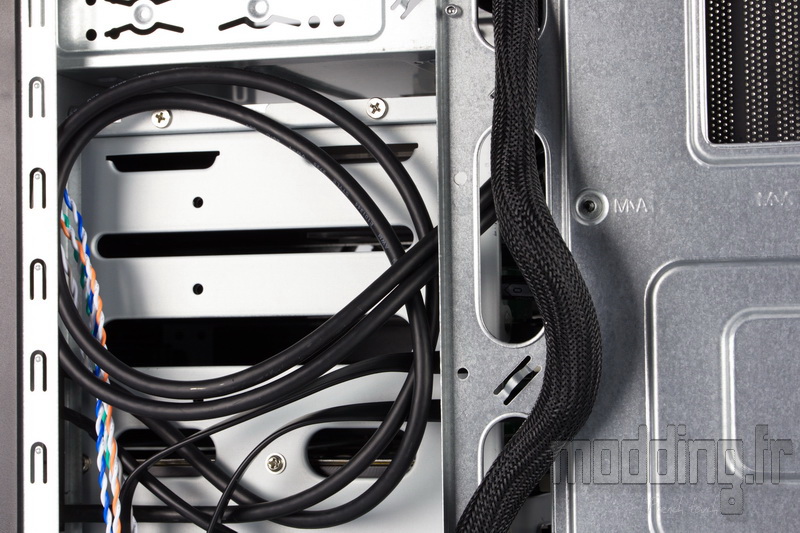

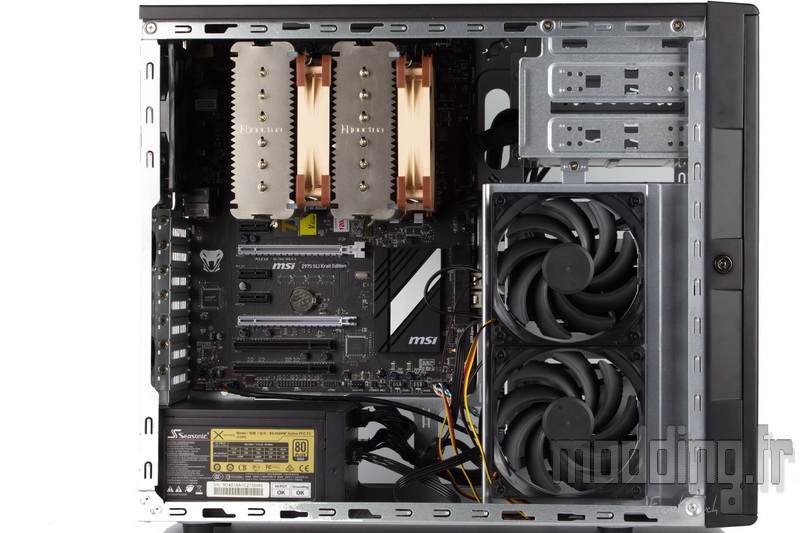

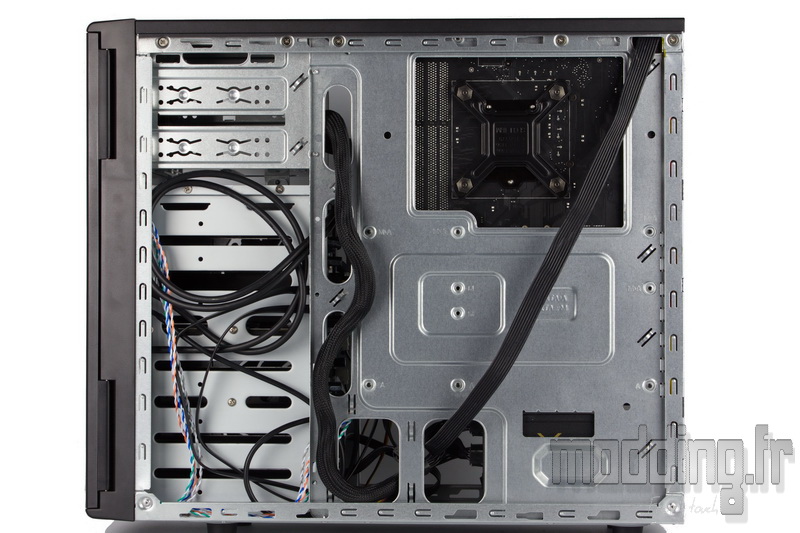

Coté coulisses, les points d’ancrage sont globalement bien placés.
On évite de passer les câbles issus de la façade du boitier derrière le plateau de la carte mère du fait de la présence du pli qui renforce la structure de ce dernier.
En théorie nous avons 146 mm de place disponible pour le ventirad au sein du CS380…

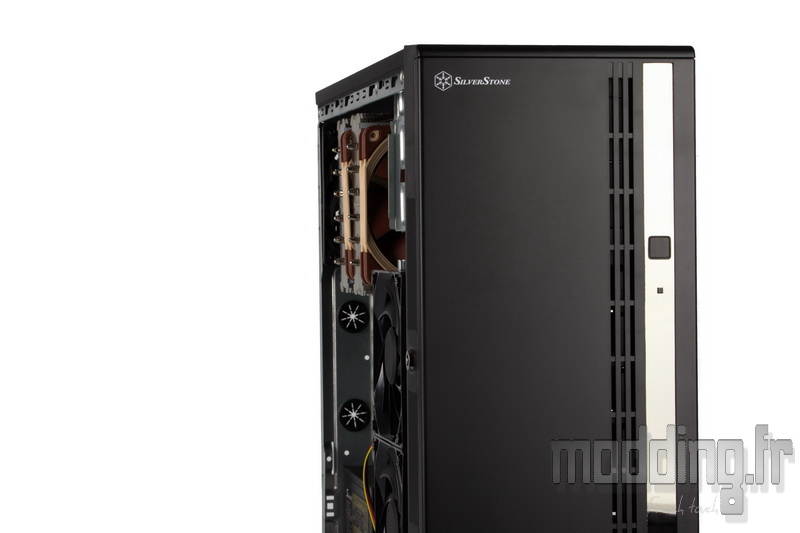

Mais finalement notre Noctua NH-D14 passe avec ses 150 mm, ça doit certainement toucher la paroi de la porte latérale.
