Tests :
Config de test :
Niveau sonore
Les ventilateurs du 460X RGB
Un test est effectué sur les ventilateurs du boitier : SP120
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

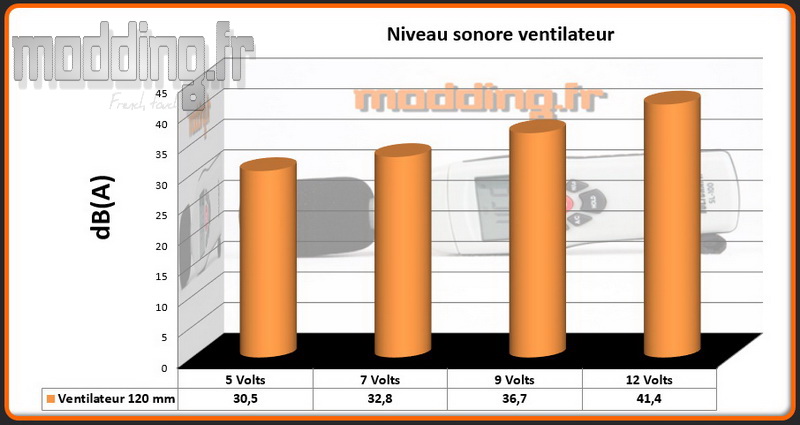

Niveau sonore

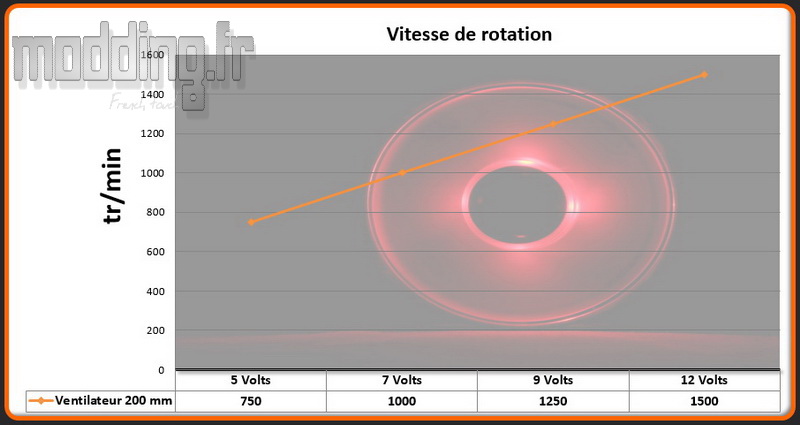

Vitesse de rotation
Avec une vitesse maximale relevée à 1500 tr/min, on imagine bien que ça souffle comme il se doit! du coup le niveau sonore s’en ressent sans pour autant être l’équivalent de certaines turbines.
Cependant le SP120 peut se révéler être très discret en diminuant sa tension à 7 V voire inaudible à 5 V.

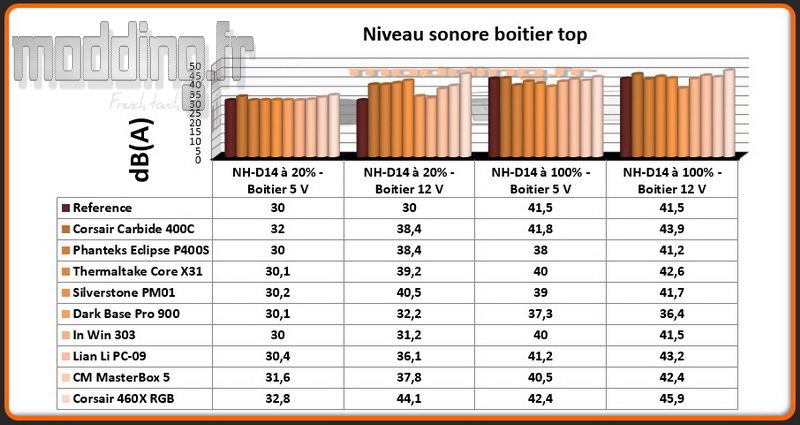

Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation NH-D14 20% (B 5V / NH-D14 20%)
- Ventilation boitier 12 V – Ventilation NH-D14 20% (B 12V / NH-D14 20%)
- Ventilation boitier 5 V– Ventilation NH-D14 100% (B 5V / NH-D14 100%)
- Ventilation boitier 12 V – Ventilation NH-D14 100% (B 12V / NH-D14 100%)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventirad est géré par le logiciel MSI Command Center.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère se positionne dans le boitier.
Lorsque l’ensemble de la ventilation est au repos, le boitier reste discret, pas des plus silencieux mais rappelons que le 460X embarque 3 ventilateurs SP120 en façade.
La colonne « NH-D14 à 100% – Boitier 5 V » permet d’identifier la filtration de la nuisance sonore issue de la la config. La porte vitrée atténue quelque peu cette nuisance. Par contre avec la faible distance entre le ventirad et le dessus du châssis et la présence de la grille Mesh, nous n’avons aucune diminution du niveau sonore, voire même une légère augmentation par rapport au 400C de par la présence des trois SP120.
En passant la ventilation à sa vitesse maximale, ça souffle fort … et forcement on ne peut qu’entendre cette soufflerie.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et TMPIN3) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.29.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Les ventilateurs du NH-D14 sont configurés par le logiciel MSI Command Center comme suit :
- –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

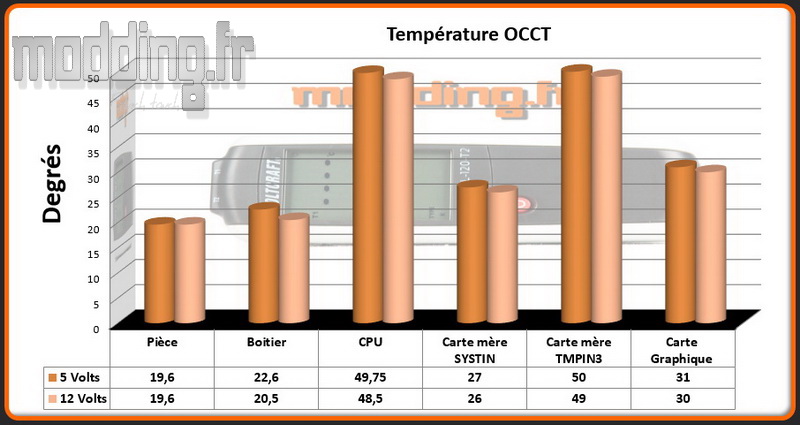

OCCT CPU

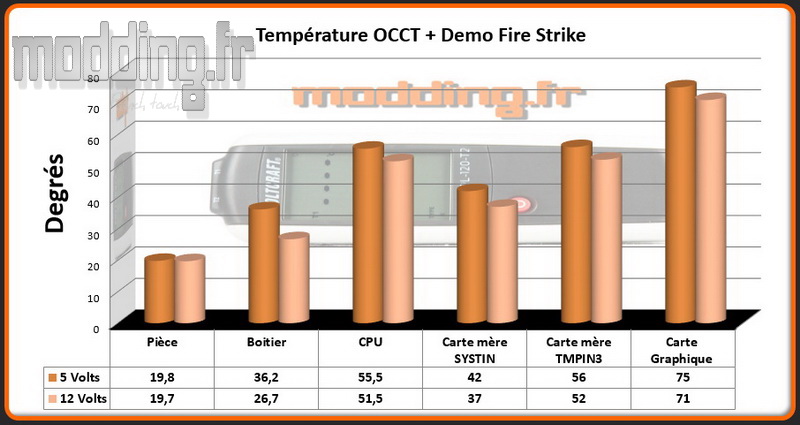

OCCT CPU + Fire Strike
Le passage de 5 V à 12 V impacte les performances de refroidissement surtout lors du test combiné mettant à contribution le CPU tout comme le GPU.
Nous avons alors une différence de 4°, mais le niveau sonore est plus conséquent…
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence) et avec les boîtiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

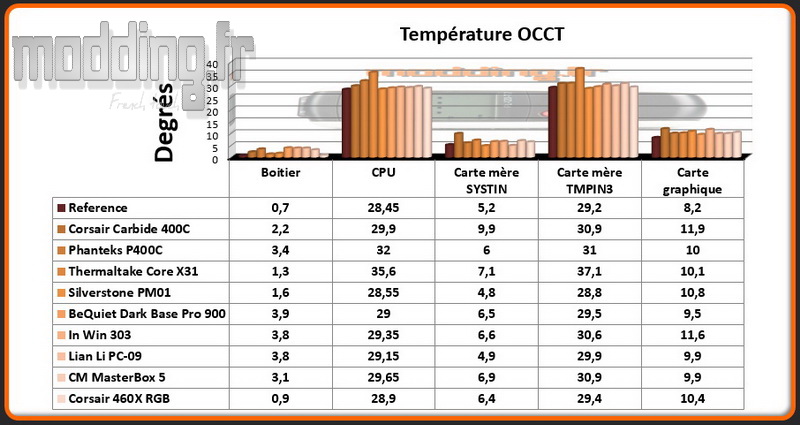

Comparatif OCCT CPU

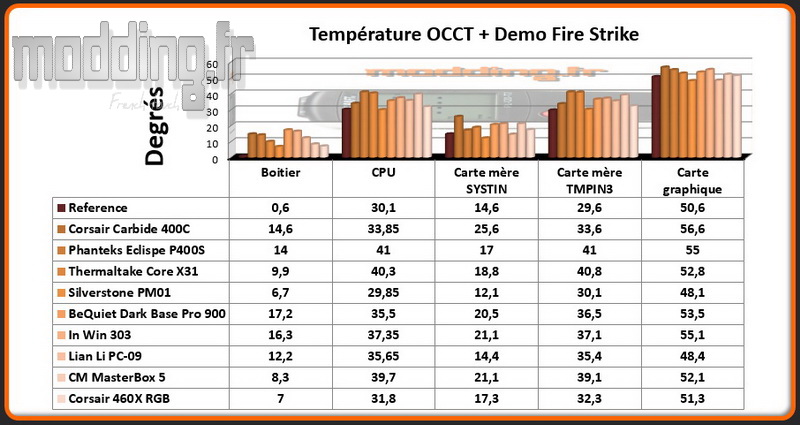

Comparatif OCCT CPU+Fire Strike
3 ventilateurs sur le 460X permettent de créer un bon flux d’air!
Le CPU est de suite plus serein, seul le boitier de Silverstone fait mieux mais ce dernier embarque un quatrième ventilateur placé à l’arrière.
Le constat est le même pour la carte graphique.
