Montage :
Le disque dur 3.5″ vient prendre place dans le tiroir de la cage HDD.
Ce dernier intègre des silentblocs au niveau des ergots de prise en charge du disque.
Il suffit d’insérer l’un des bords de l’unité en faisant coïncider ses trous avec les ergots du panier.
Ensuite on exerce une pression sur le bord opposé du panier afin de pouvoir insérer complètement les ergots du bord opposé.

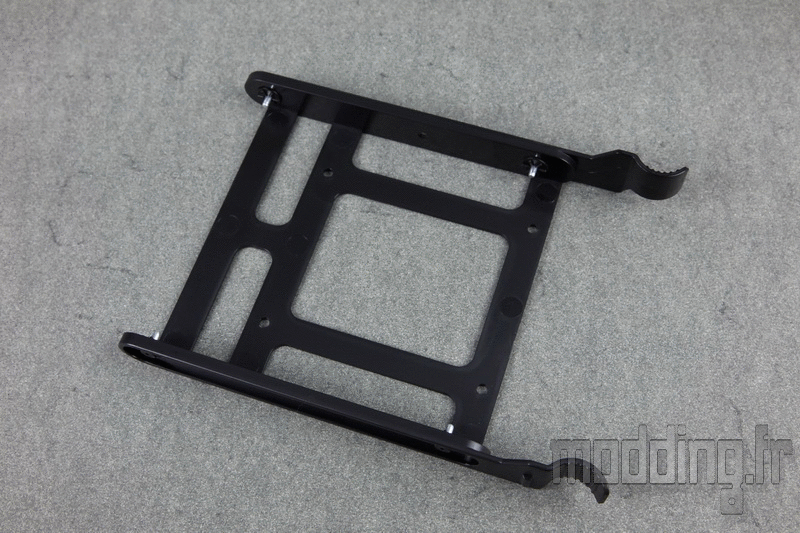

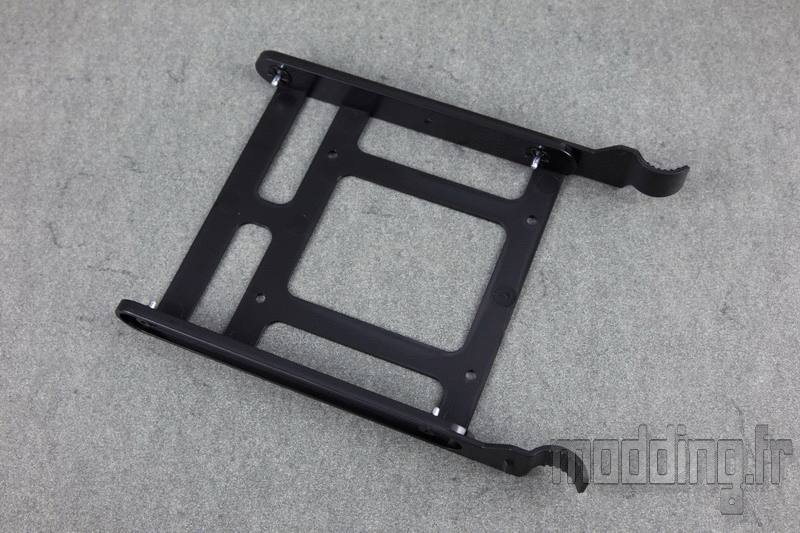

Chacun des deux tiroirs peut aussi accueillir une unité 2.5″.
Dans ce cas, il nous faut un tournevis et 4 vis M3.

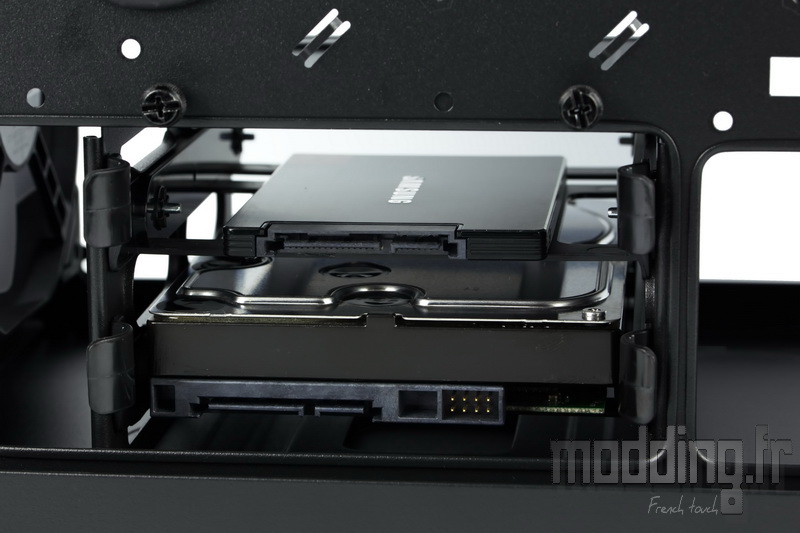

La fixation se fait par dessous l’unité qui reste centrée par rapport au tiroir.
Il ne reste plus qu’à mettre en place les paniers en les glissant au fond de la cage HDD.

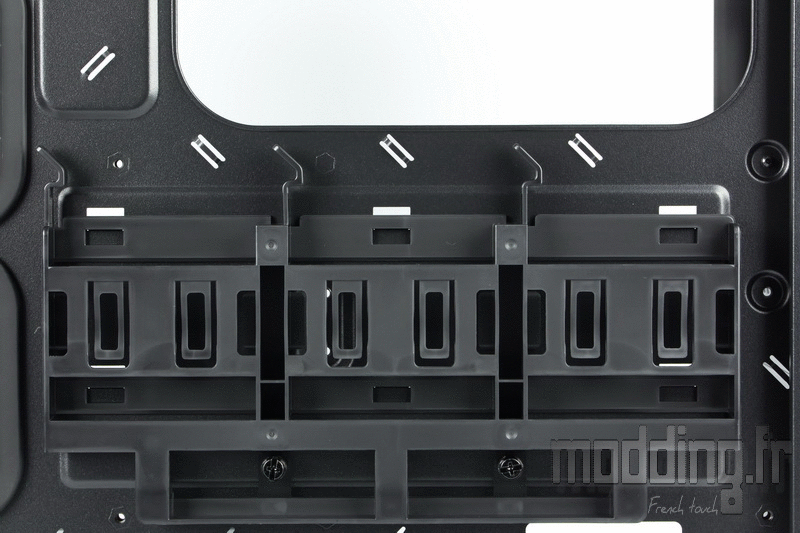

Les unités de stockage 2.5″, plus particulièrement les SSD de par l’absence de silentblocs, prennent place dans leur support dédié placé derrière le plateau de la carte mère.
Aucun outil n’est nécessaire, on glisse le SSD au fond de son logement jusqu’à ce que le petit levier en plastique se referme sur lui.
Nous avons vu que le support est pourvu d’un ressort au fond de chacun des trois logements.
Une pression sur le levier libère automatiquement l’unité de stockage en éjectant ce dernier.
On constate que la connectique ne peut être placée que vers le haut de par la configuration du support.

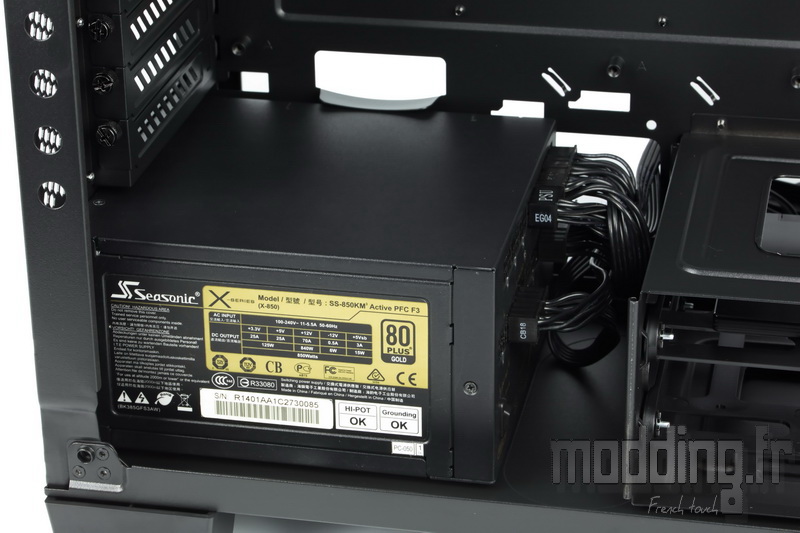

On retire les deux caches qui couvrent la partie basse du boitier et on insère le bloc d’alimentation dans son logement.
Corsair donne comme profondeur disponible une valeur de 200 mm …. à condition d’avancer la cage HDD.

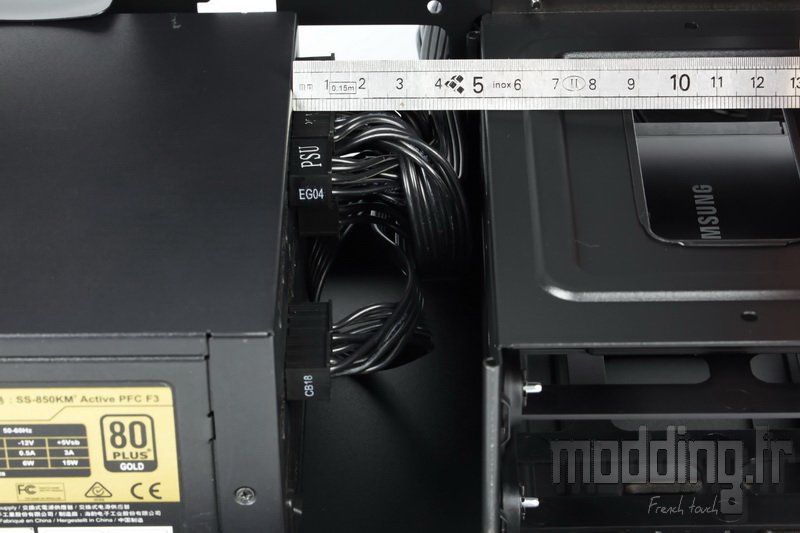

Notre Seasonic mesure 160 mm et vu l’espace restreint avec la cage HDD en place sur sa position par défaut (50 mm), il est préférable de connecter à l’avance les différents câbles…

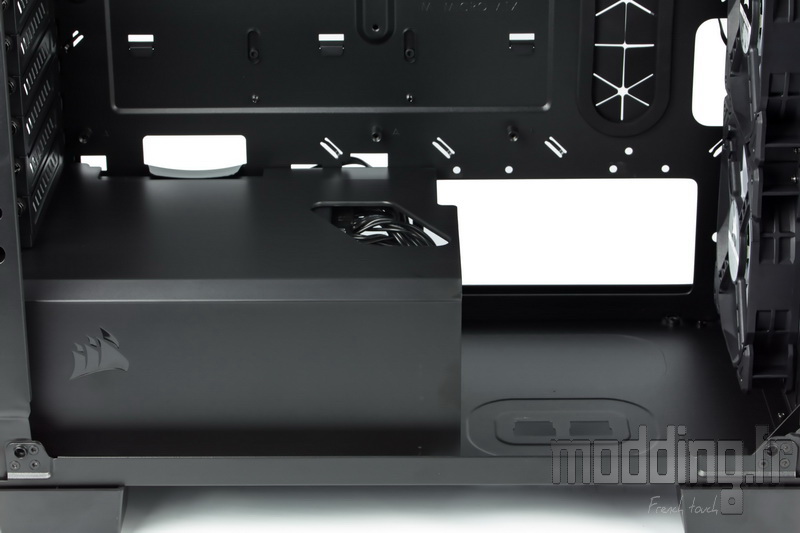

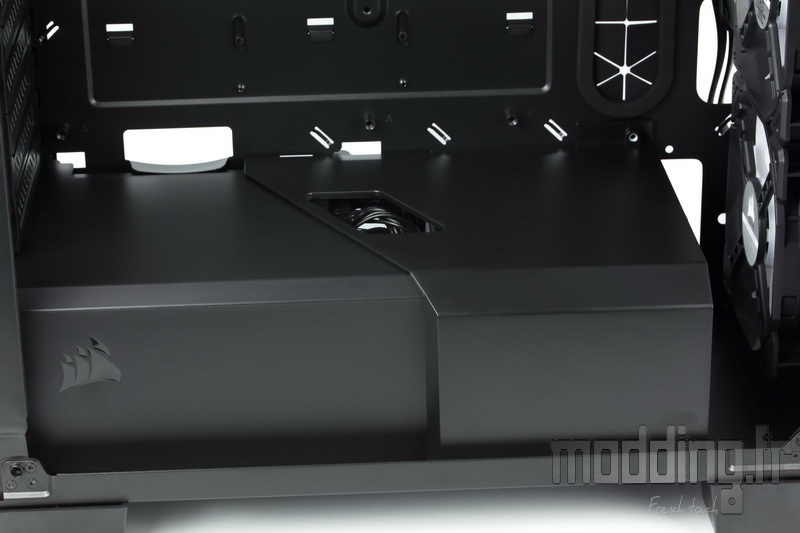

La partie arrière du carénage dissimule parfaitement l’alimentation ainsi que ses câbles.
Ce qui permet de se passer de l’autre partie du cache si nous optons de nous passer de la cage HDD afin d’optimiser l’espace laissé libre pour la mise en place d’un réservoir + pompe.
On ne mettra les éléments du cache en place qu’au dernier moment car il ne faut pas compter sur l’ouverture pour le passage des câbles pour espérer brancher celui qui manque par la suite.

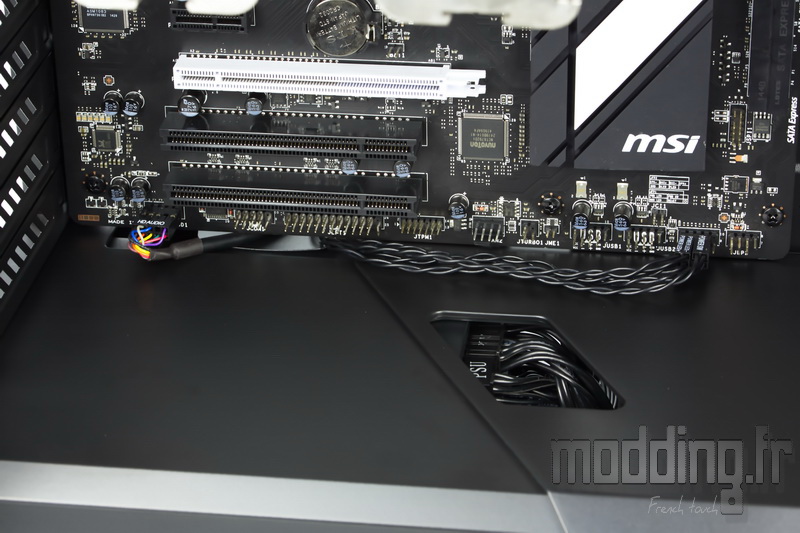

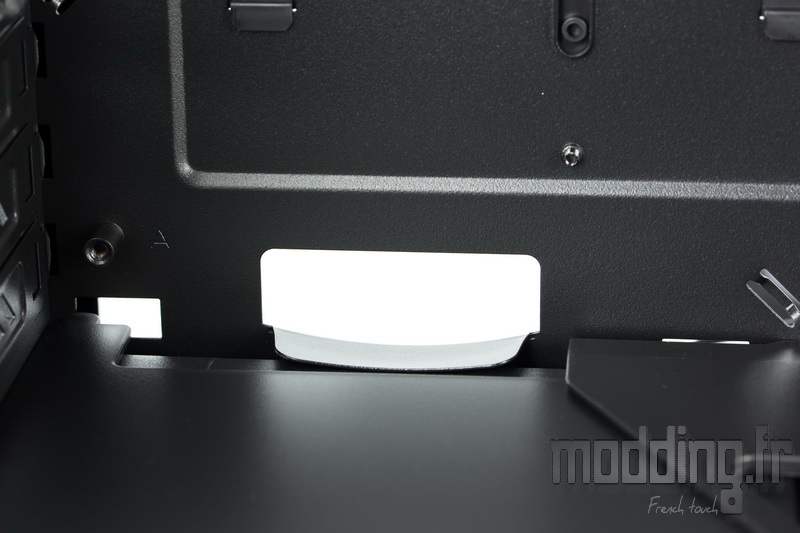

Nous trouvons un passage de câbles sous la carte mère pour y faire passer ceux du panneau avant.

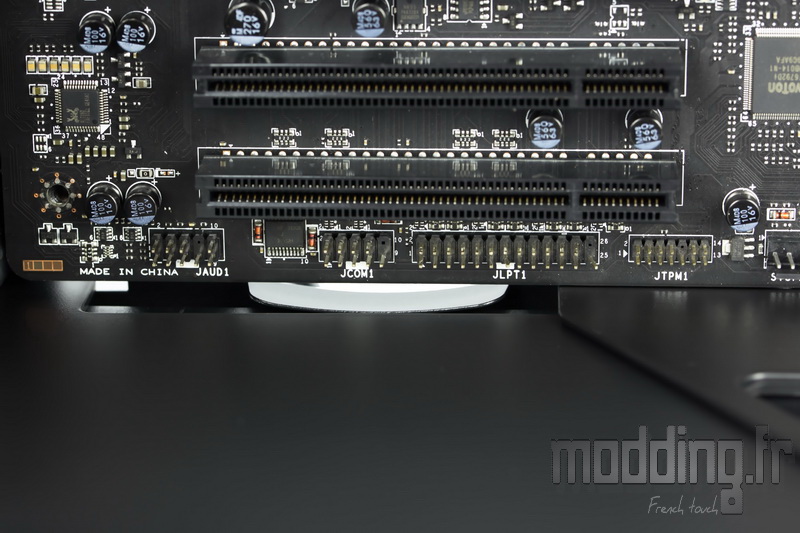

La carte mère descendant au contact des carénages…
… Il est judicieux de faire passer les câbles avant de fixer ladite carte mère, notamment pour le câble audio.
Petit aparté! à quand les fils noirs sur cette prise ???

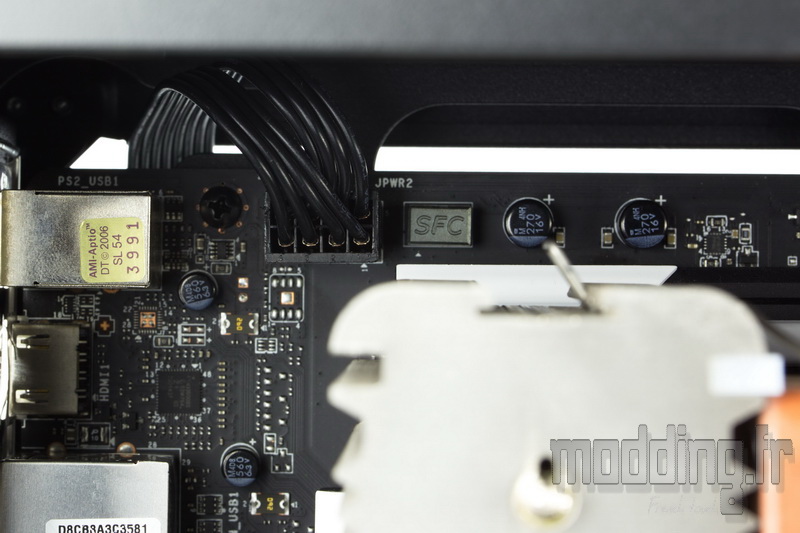

Il en est de même pour le câble CPU de par la proximité du haut du châssis… surtout si on dispose d’un ventirad assez imposant comme notre NH-D14.
On apprécie le décalage de l’ouverture bien en arrière du châssis.

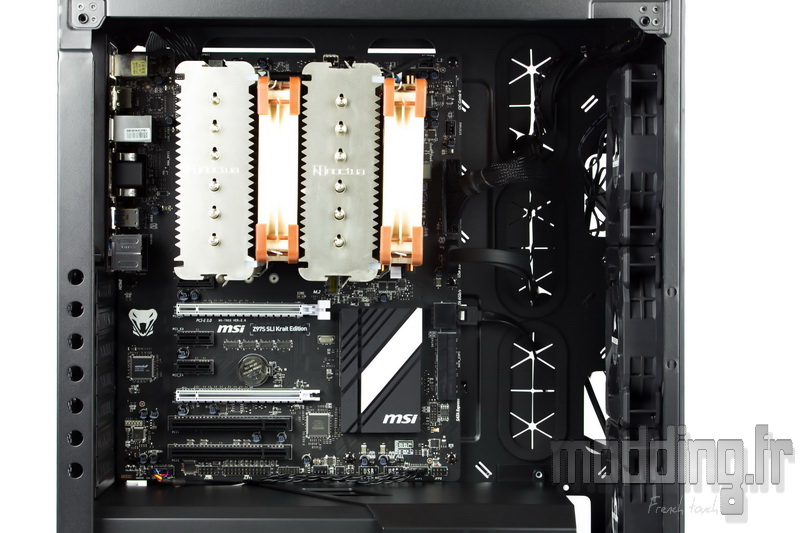

La carte mère est fixée sur les entretoises avec des vis 6.32.
Les ouvertures munies de grommet sont à bonne distance du bord du PCB. On rappelle que le 460X accepte un format jusqu’à 27.12 cm de large représenté par la majorité des cartes E-ATX.
La place disponible sur le haut du boitier semble assez restreinte, mais le décalage des emplacements ventilateurs vers la porte principale permet de s’affranchir de la présence de la carte mère.
Pour autant seul l’emplacement en 120 mm passe au delà des slots mémoires et seulement si les dissipateurs des barrettes adoptent un format “Low Profil”, on peut envisager d’y associer un radiateur en 240.

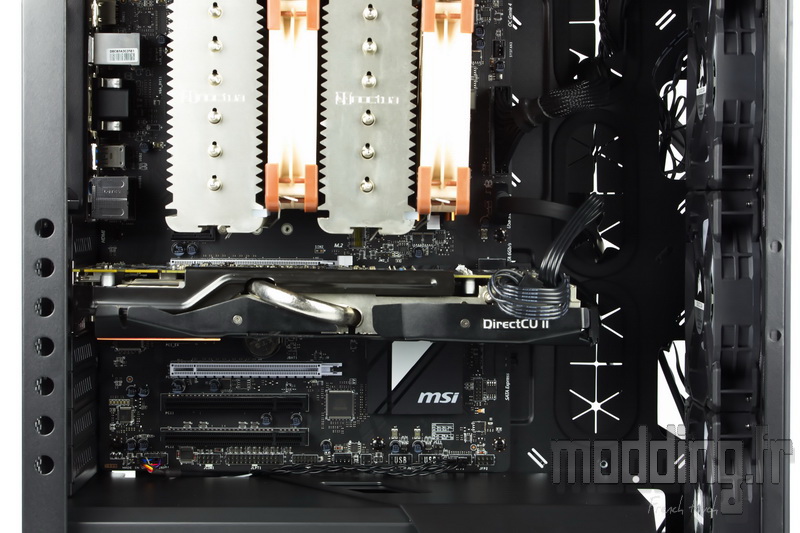

On passe à la mise en place de la carte graphique.
Nous avons jusqu’à 370 mm de disponible.
En théorie, car cela dépend de ce que l’on va placer à l’avant du châssis, ventilateur…. radiateur…
Mais cela laisse quand même pas mal de marge notamment pour notre R9 280X custom.
On apprécie les ouvertures supplémentaires à l’avant du châssis pour le passage des câbles des ventilateurs entre autre.

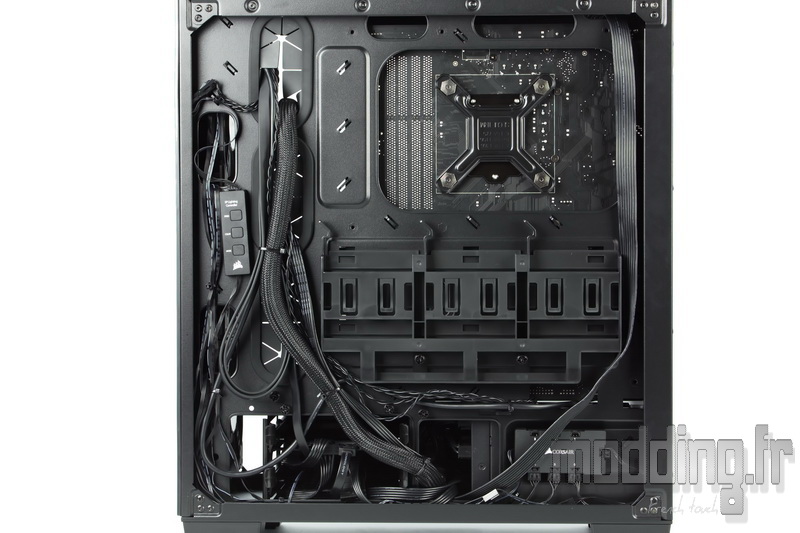

On s’attele au rangement des cables du coté des coulisses….
Les points d’ancrage sont assez nombreux pour faciliter la tâche et ce malgré le faible espace alloué au câble management, mais il faut être méthodique…
Par contre le support 3 SSD peut… non, il nous gêne carrément!… Nous aurions aimé trois supports indépendants qu’un seul commun. Ainsi nous aurions plus de modularité.
L’accès à l’arrière du Socket est optimal.
Au niveau du ventirad, nous avons 170 mm de disponible! au temps dire que cela englobe tous les modèles du marché.

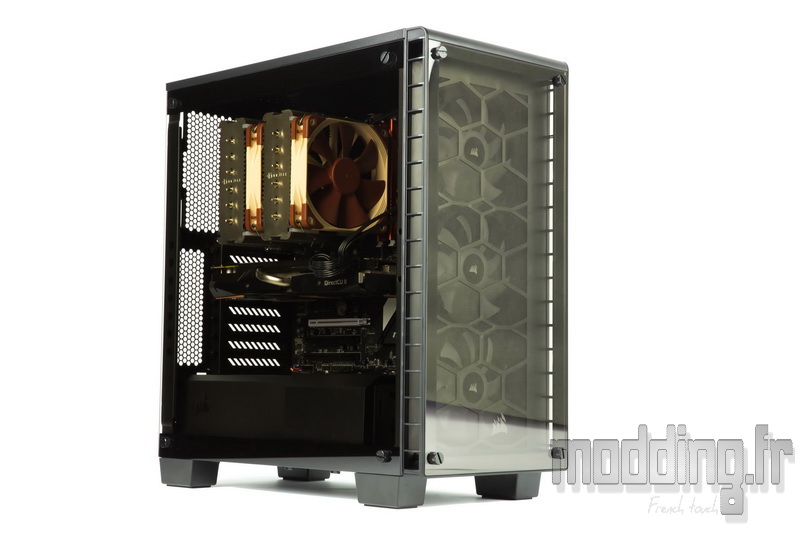

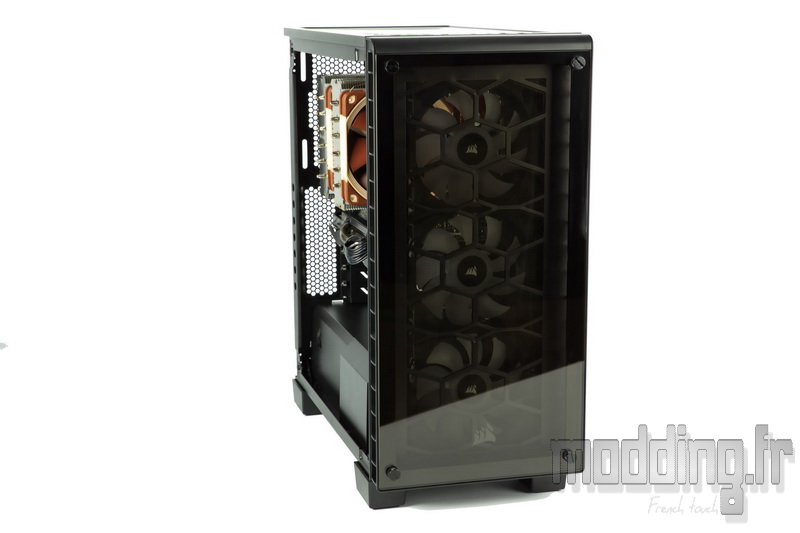

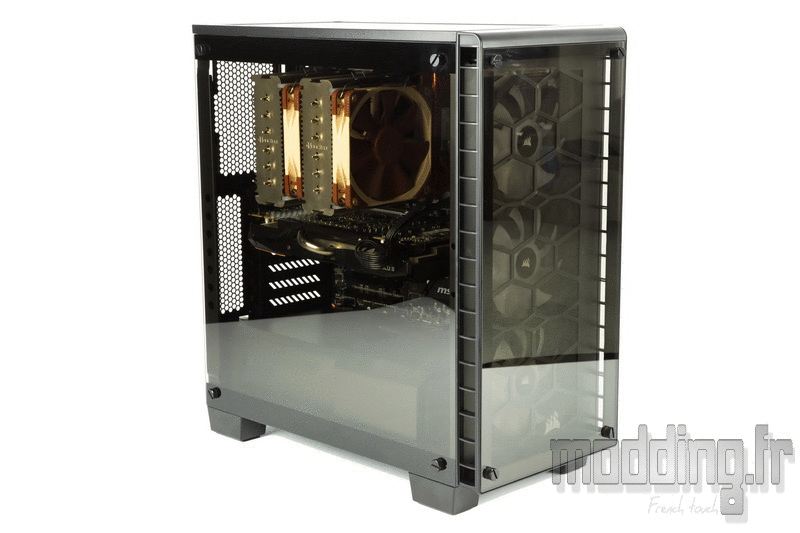

On met en place le panneau en verre. De suite l’aspect fumé donne un peu plus d’allure à la config!
Une sacré vue sur les composants s’offre à nous avec cette large baie vitrée.
La présence du cache alimentation accentue la “clarté” de l’aménagement interne en dissimulant un maximum de câbles.

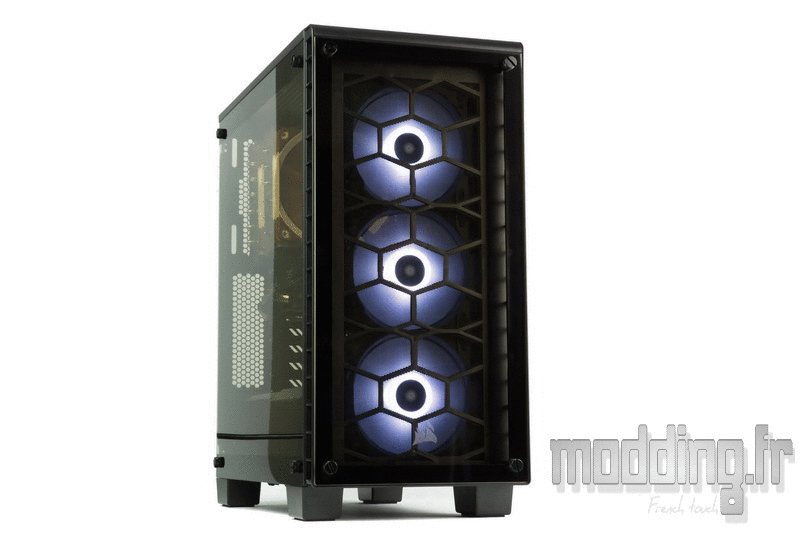

Mais que dire de l’éclairage des ventilateurs SP120!!! Notre coté geek ne reste pas indifférent en tout cas!
Et si nous achetons ce boitier, ce n’est pas pour laisser les ventilateurs avec les Leds éteintes….
Nous disposons de 7 couleurs : Blanc, Rouge, Orange, Jaune, Vert, bleu et Violet que l’on contrôle par le bouton dédié avec un mode qui passe en revue les différentes couleurs.
Nous disposons aussi de deux effets : Pulsation et Vacillant, dont on peut régler la vitesse sur trois niveaux.
