Démontage :

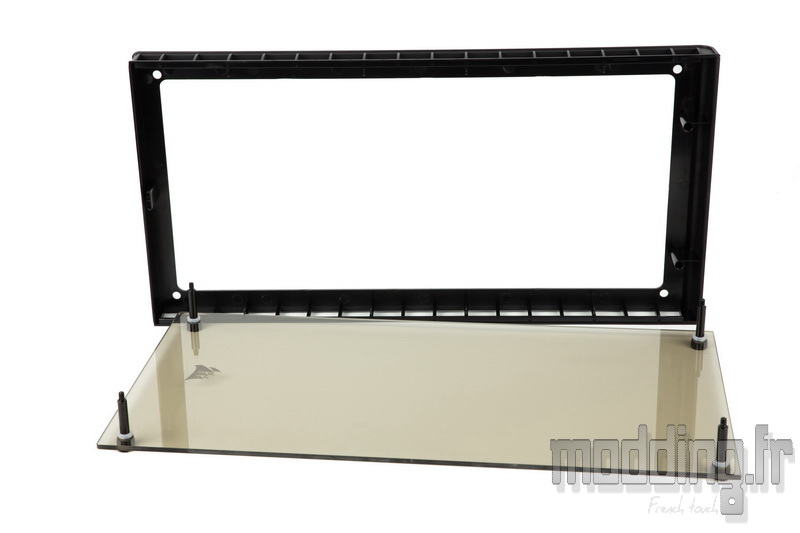

Toute la façade, structure en plastique comprise, est maintenue par les 4 vis à main.
Comme on peut le voir sur cette photo, les vis à mains sont assez longues pour aller chercher le pas de vis situé sur l’avant du châssis.
Tout comme pour le panneau latéral, on retrouve les rondelles en caoutchouc ainsi que les entretoises du même matériau.

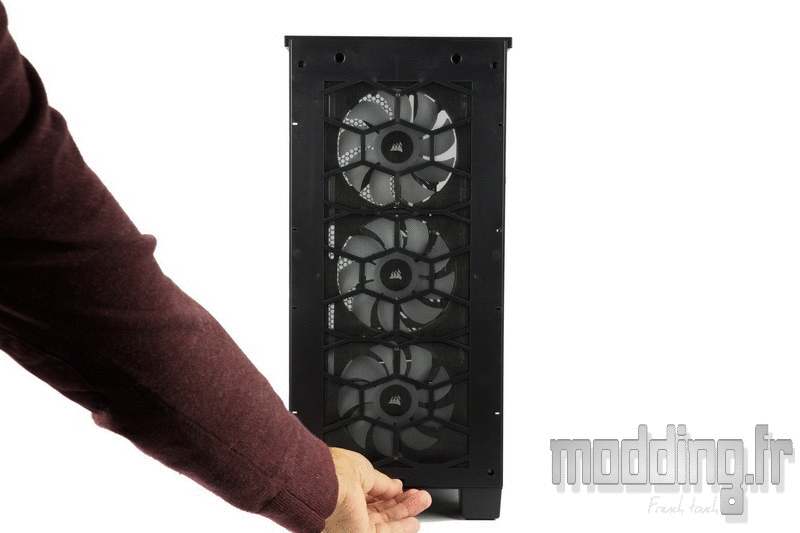

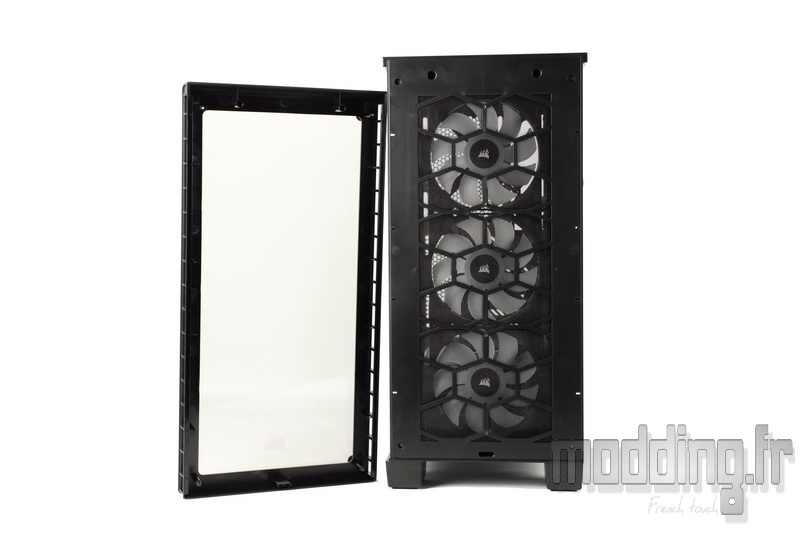

Une fois la façade retirée, nous avons accès au panneau filtrant.
Ce dernier est tout simplement aimanté.

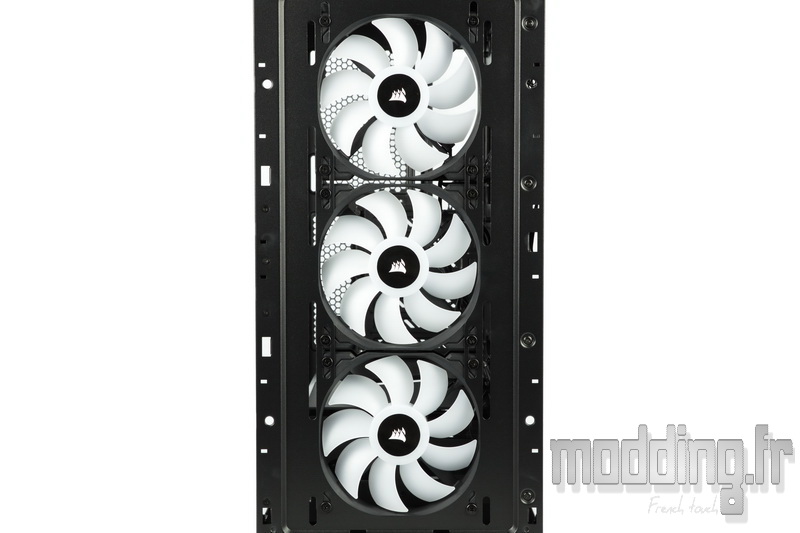

Voici les trois ventilateurs SP120 made in Corsair dotés de leur éclairage RGB au niveau du rotor.
Toutefois, la marque laisse le choix pour la mise en place de 2 ventilateurs en 140 mm.

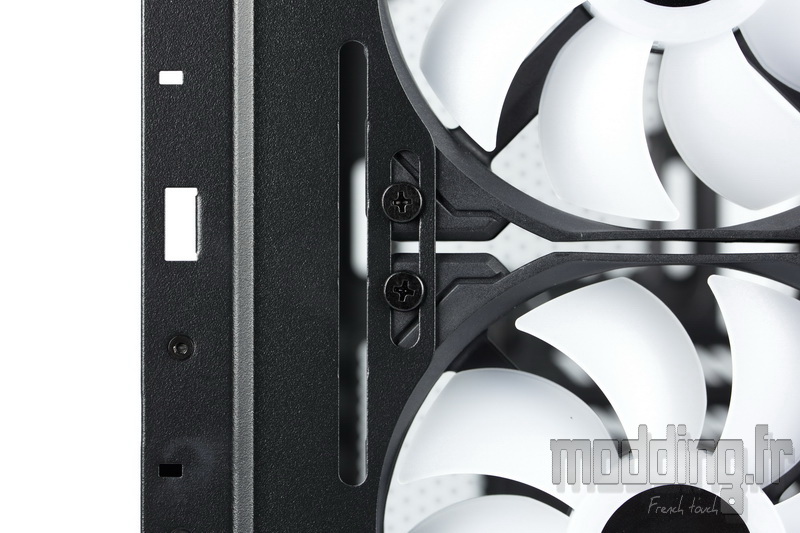

La forme oblongue des points de fixation permet d’ajuster la hauteur d’un éventuel radiateur 360 ou 280.

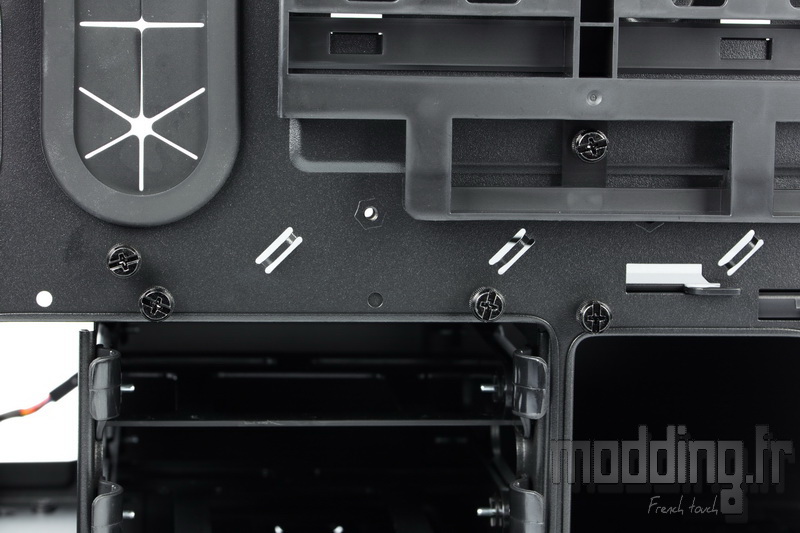

Coté coulisses, nous avons plusieurs vis à main…
Les deux présentes au dessus de la cage HDD se chargent de cette dernière.
Les deux autres fixent les deux éléments constituant le cache alimentation.

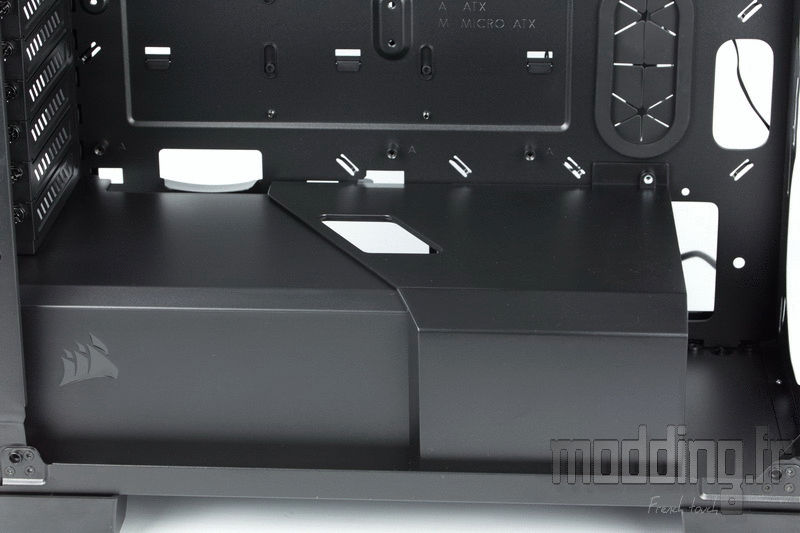

Une fois ces deux vis retirées, nous pouvons enlever les deux parties du cache comme sur l’animation ci dessous.

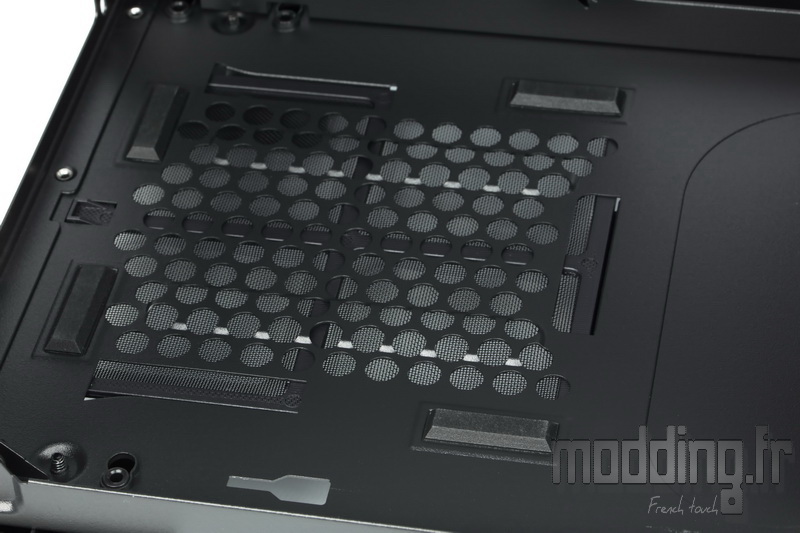

Au niveau de l’emplacement de l’alimentation, nous notons la présence de 4 patins en caoutchouc pour contenir les vibrations.

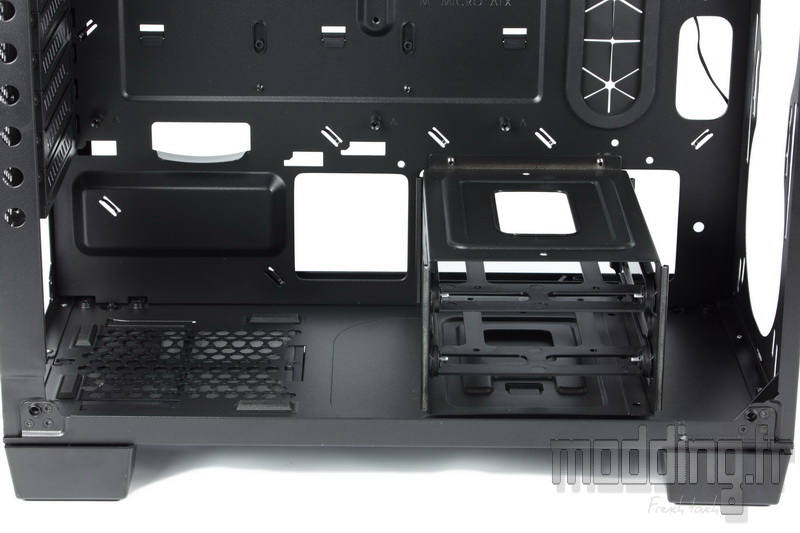

Nous découvrons la cage HDD.

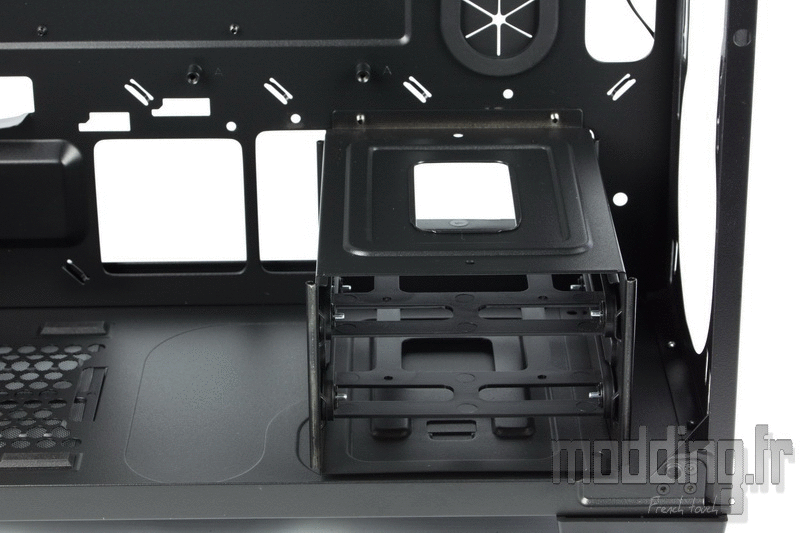

Celle-ci est placée devant le bloc d’alimentation, en fonction de la profondeur de ce dernier on pourra décaler la cage plus en avant du boitier.
Pour cela, nous retirons les 2 vis à main qui retiennent la cage au châssis.

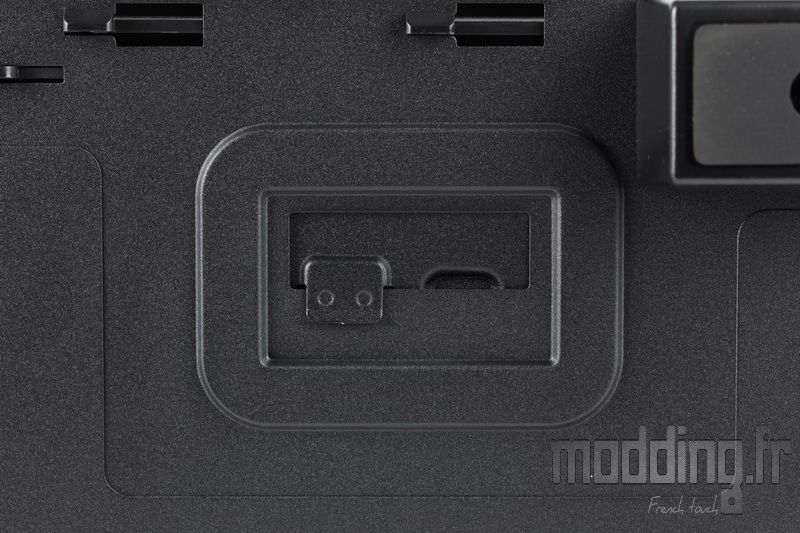

Par contre, contrairement au 400C où nous avions qu’à décaler la cage sans avoir à la retirer de par la présence d’une seule ouverture sous le châssis… Sur le 460X, nous avons deux petites ouvertures distinctes l’une de l’autre… Ce qui nous oblige à retirer la cage pour la positionner dans l’encoche suivante…
Ne reste alors plus qu’à remettre les deux vis à main.
Alors certes, on gagne de la place pour l’alimentation mais cela se fait au détriment de l’espace alloué à l’éventuel radiateur 360 que l’on peut placer à l’avant du boitier.
Il reste juste assez de place pour la ventilation.

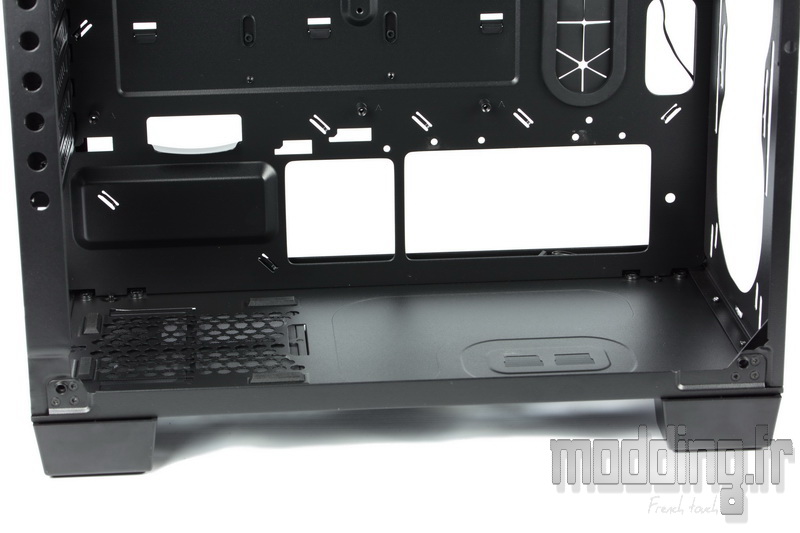

On pourra bien sûr se passer de cage pour laisser place nette …. histoire éventuellement de caser une pompe de Watercooling même si aucun support n’est prévu pour.

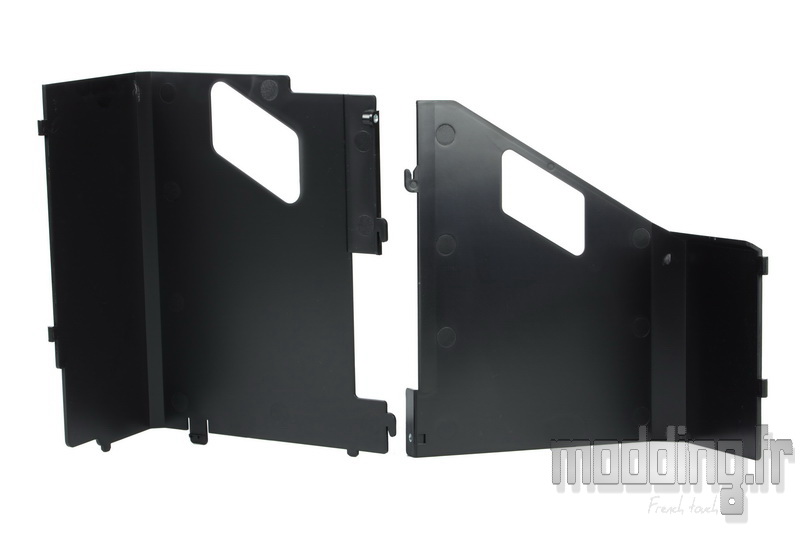

Le cache complet avec à gauche la partie dissimulant l’emplacement de l’alimentation et à droite la partie se chargeant de couvrir la cage HDD.

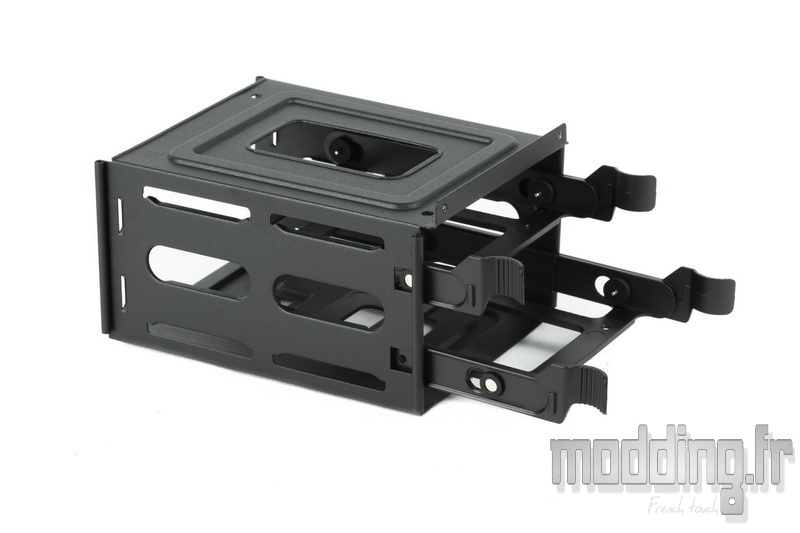

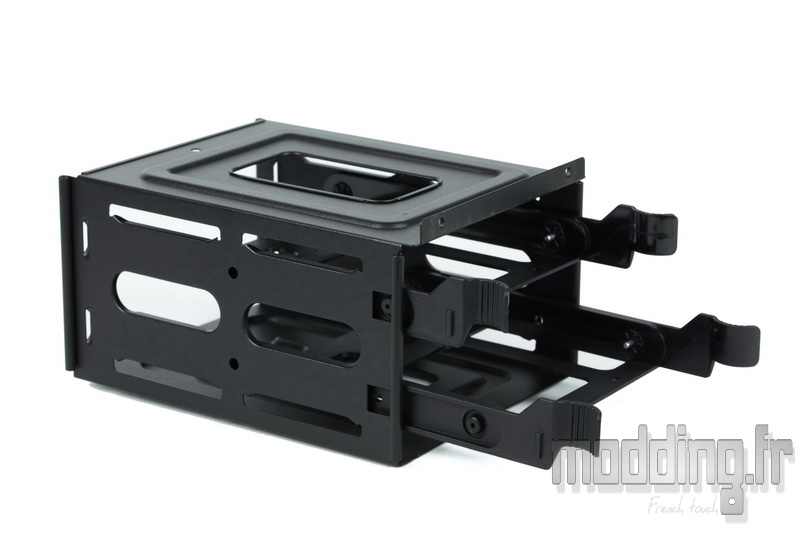

La cage HDD avec ses deux tiroirs pour unités de stockage 3.5″ ou 2.5″.
On note une modification des silentblocs par rapport au modèle présent dans le 400C.
Ils n’auront pas tendance à se faire la malle lors de la mise en place du disque dur 3.5″.

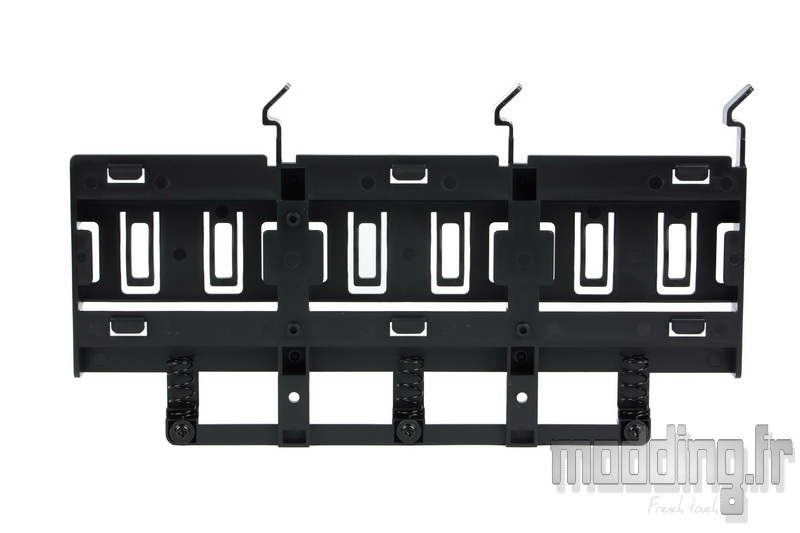

Le support triple SSD est maintenu au châssis par deux vis a main ainsi que des ergots plastiques qui viennent s’ancrer sur le plateau de la carte mère.

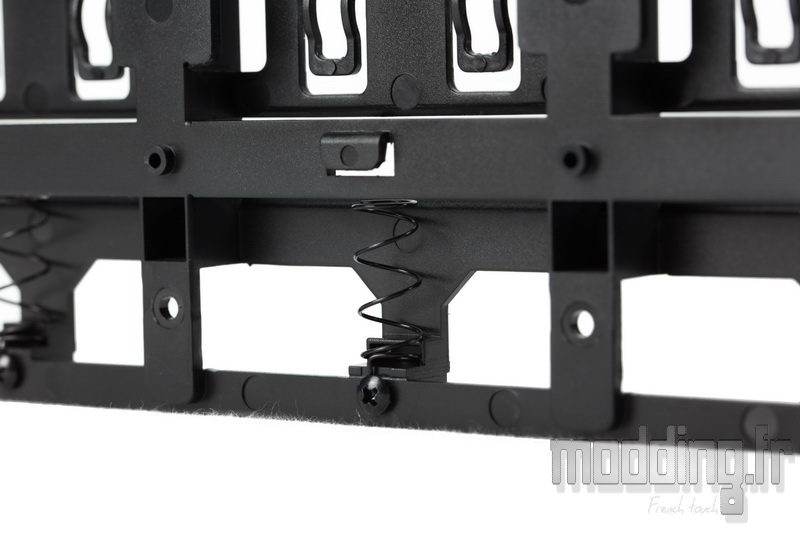

Un système de ressort permet d’éjecter facilement le SSD sans avoir à démonter le support.

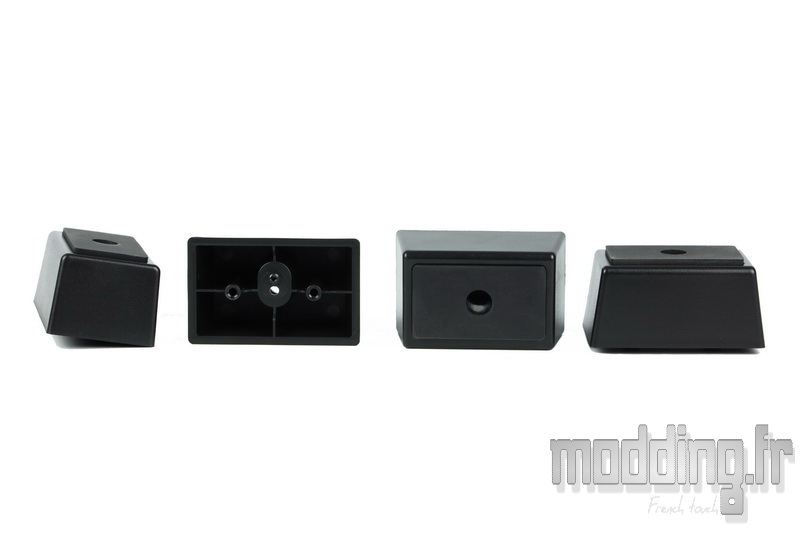

Les 4 pieds du 460X.

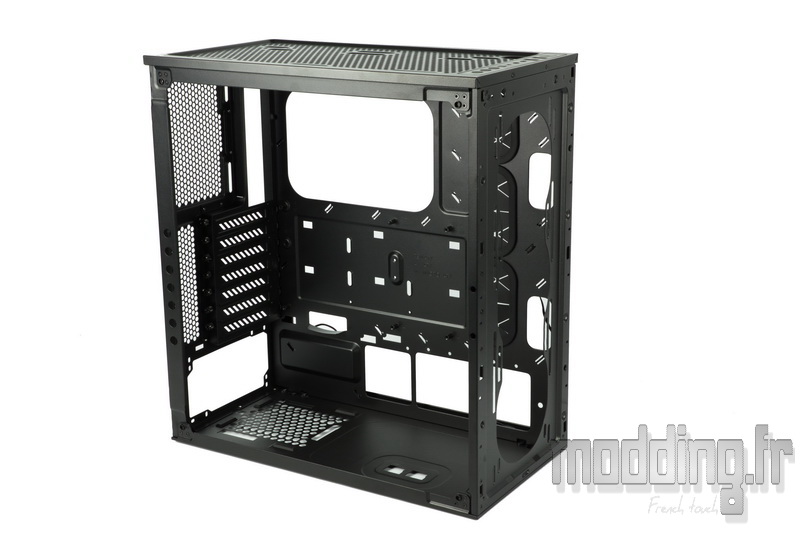

Contrairement au 400C, le haut du châssis n’est pas amovible.
Cependant nous avons toujours la possibilité de démonter le panneau avant maintenu par 4 vis à l’avant du châssis.

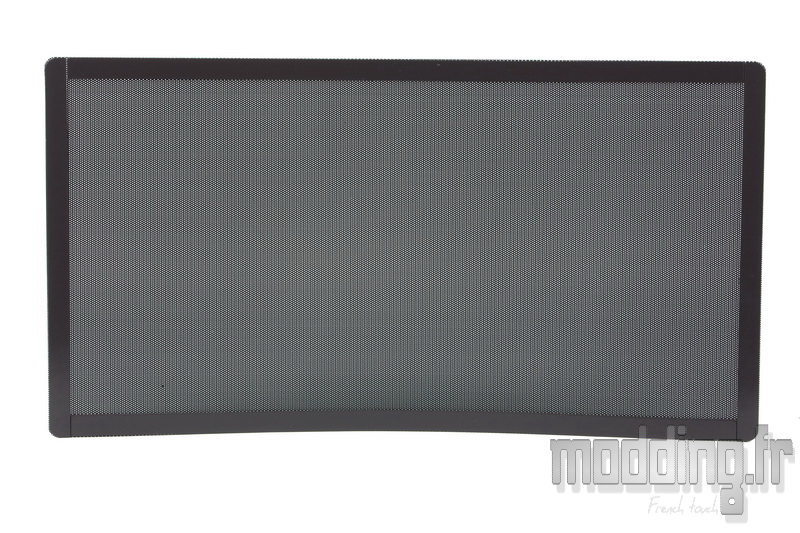

Le filtre supérieur qui fait office de grille avec une fixation par bandes aimantées.

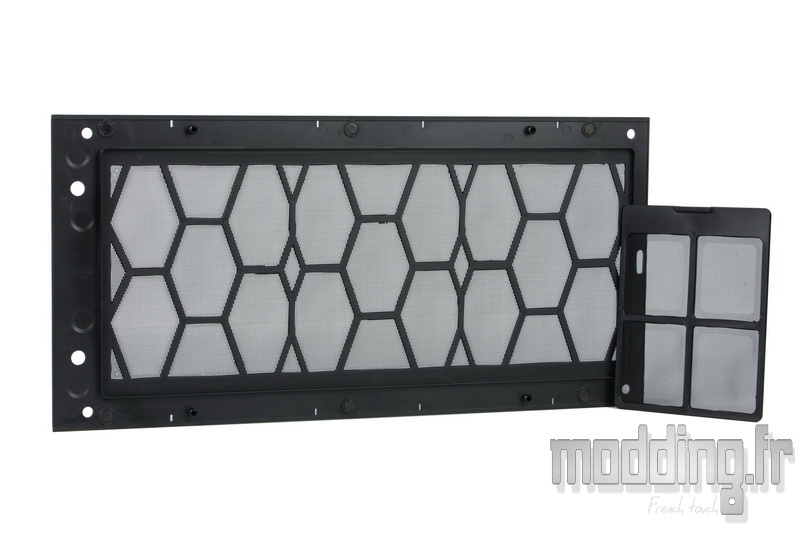

Le filtre avant ainsi que le filtre dédié à l’alimentation.

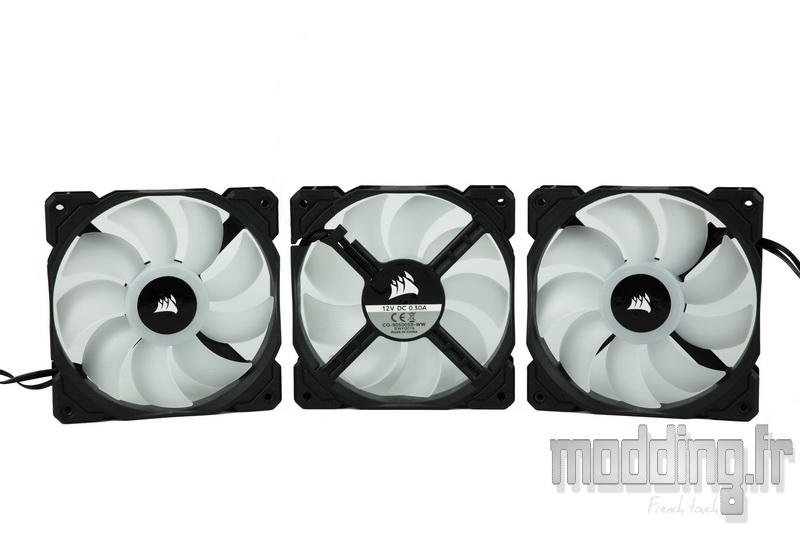

Les trois ventilateurs SP120 du 460X RGB.
Ils sont dotés d’une prise 3-pins.
La vitesse de rotation est de l’ordre de 1400 tr/min +/- 10%.
Cela engendre un débit d’air de 52 CFM soit 88 m3/h et une pression statique de 1.45 mmH2O.
Tout le reste des éléments du châssis est assemblé par des rivets.
