Le montage :

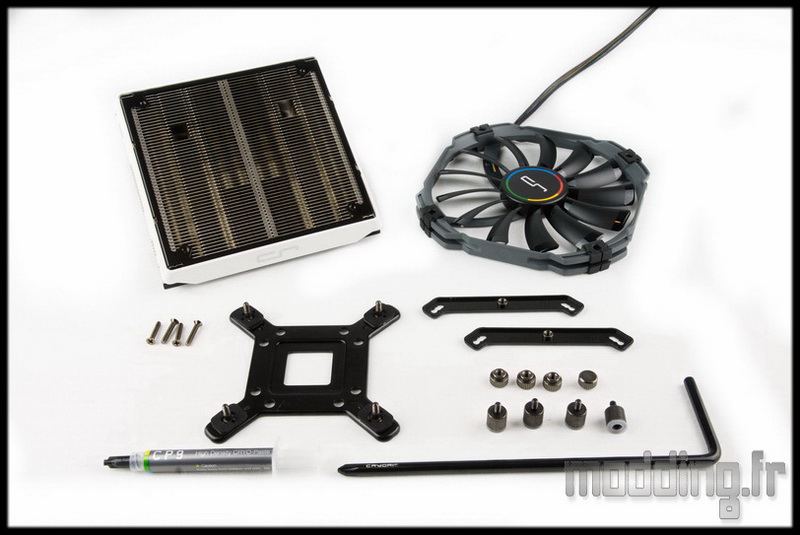

Le montage du C1 est très simple et comme le precise Cryorig sur son site, il se fait en 5 étapes.
On part sur une fixation pour Socket Intel 115x.
Etape 1 : La backplate.

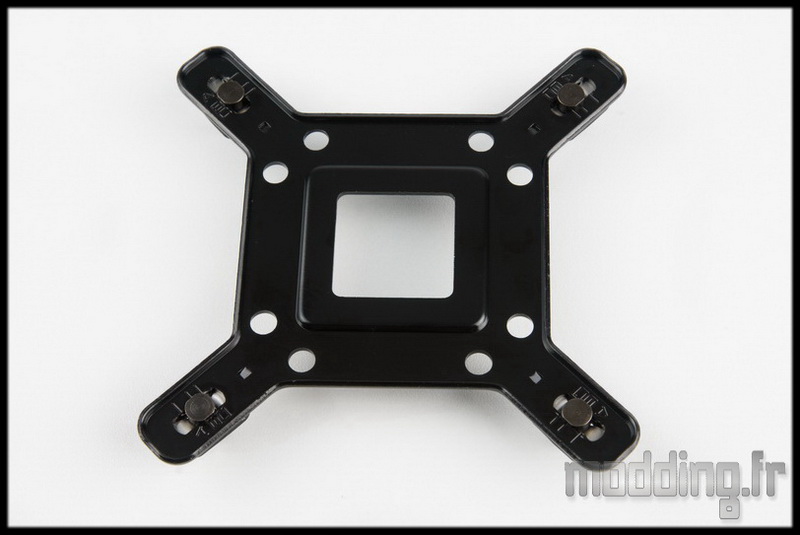

Une plaque noire qui prend place à l’arrière de la carte mère.
Les vis sont solidaires de la plaque.
3 positions en fonction du Socket, position A pour le 1366, B pour le 115x et C pour le 775.
Il n’y a pas de sens pour sa mise en place.

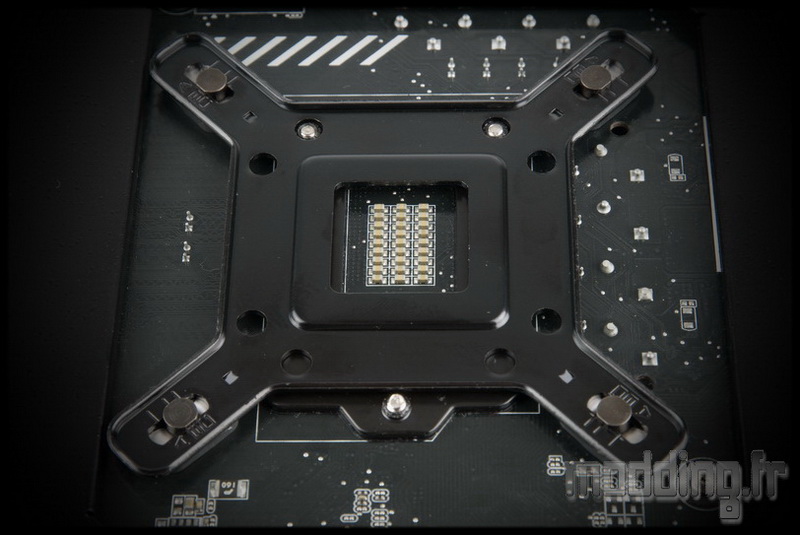

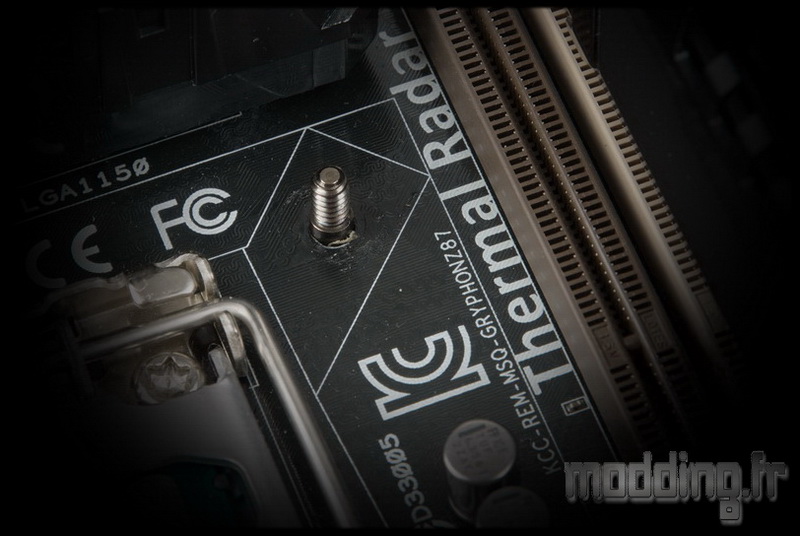

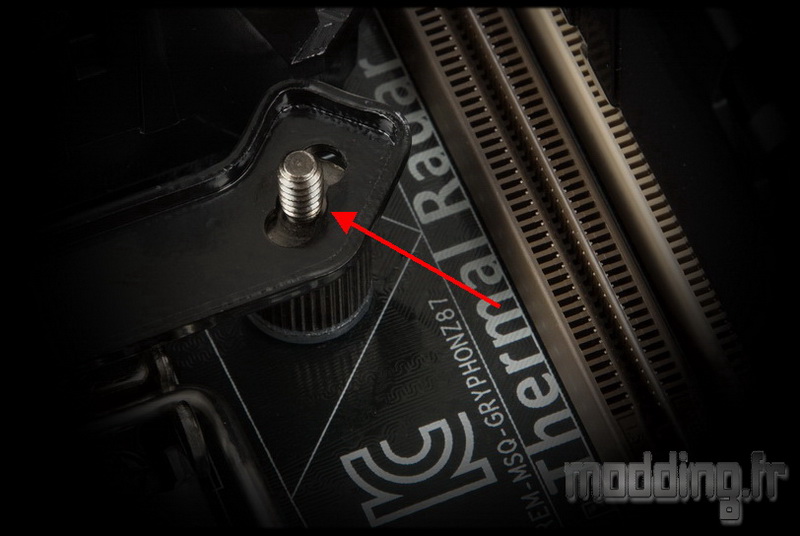

On retourne la carte mère, et on retrouve les vis de la plaque qui émergent des trous de la Z87 Gryphon.

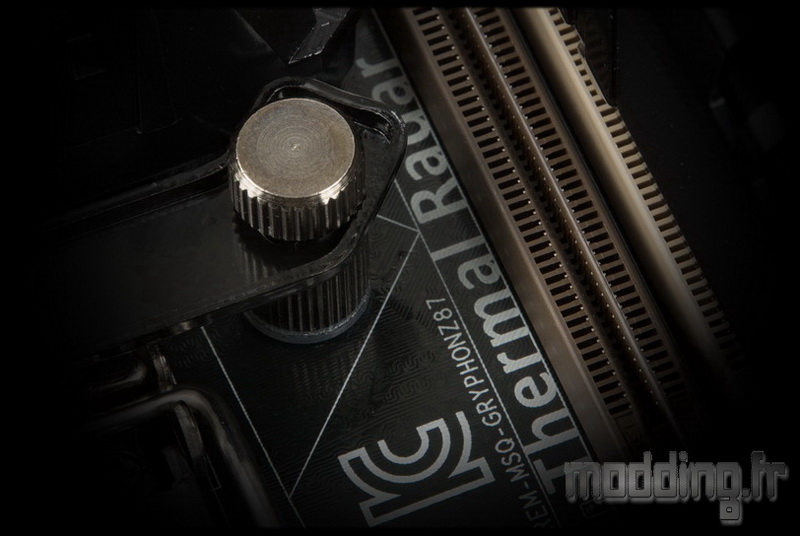

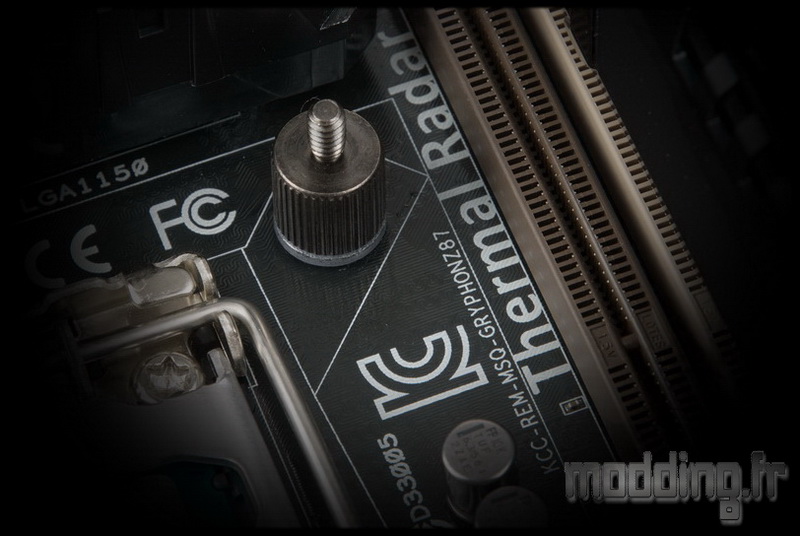

On fixe la backplate par des entretoises.
Elles sont munies de rondelles en plastiques. On les visse à la main jusqu’en butée.
4 vis = 4 entretoises…
Etape 2 : les pattes de fixation.

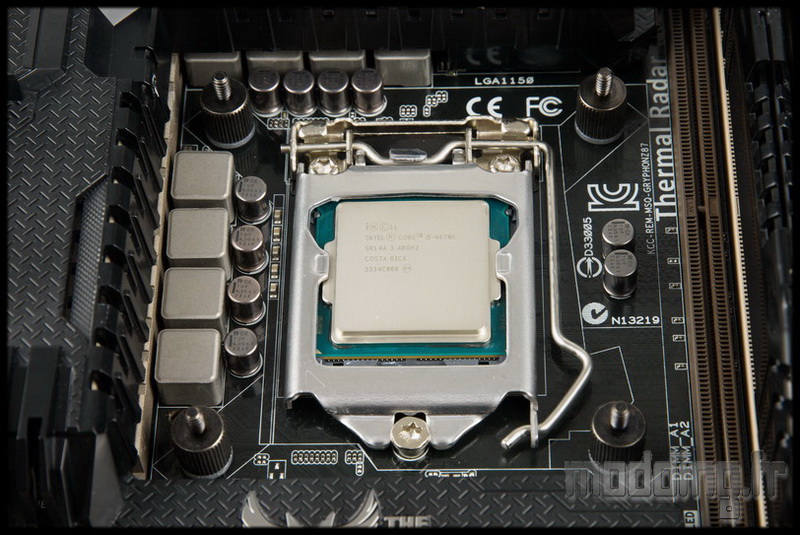

On met en place les pattes de fixation avec la partie convexe vers le Socket.

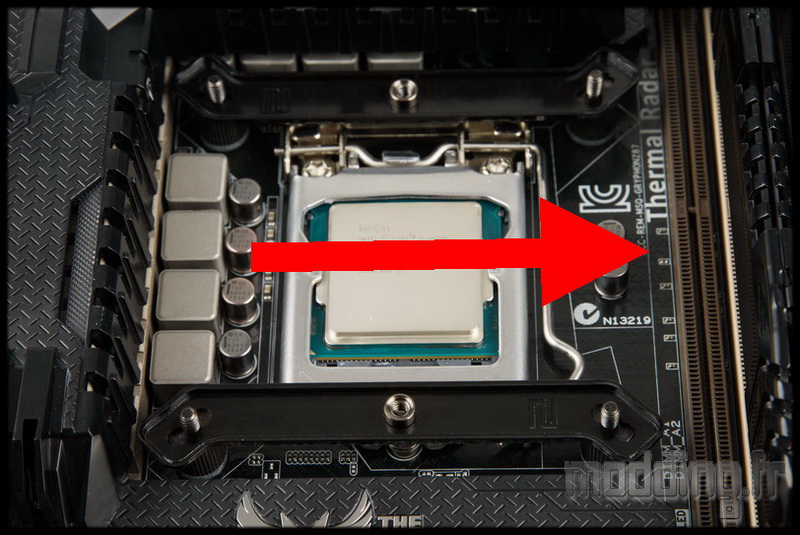

On les positionne à l’horizontal pour avoir le C1 dans le sens de la flèche rouge.

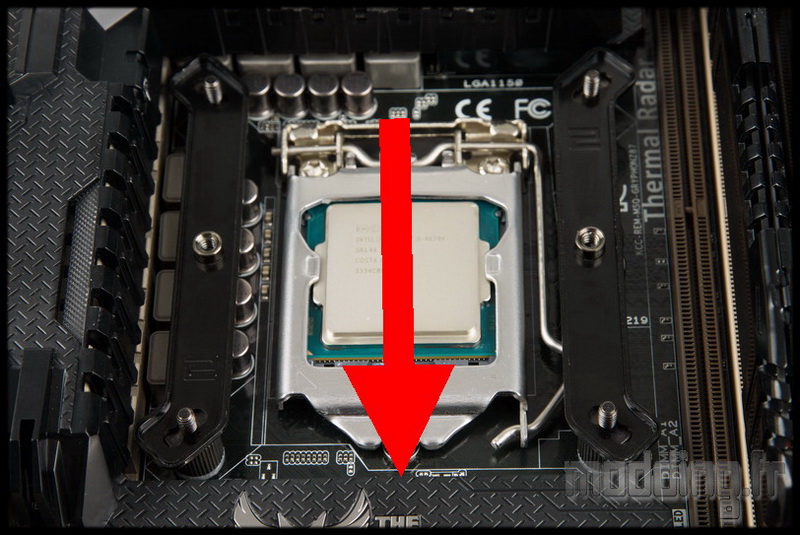

Ou dans le sens vertical pour adopter l’autre sens.
Sur la Z87 Gryphon, ça ne le fait pas dans ce sens… sinon on n’a plus la possibilité de mettre la carte graphique en place…

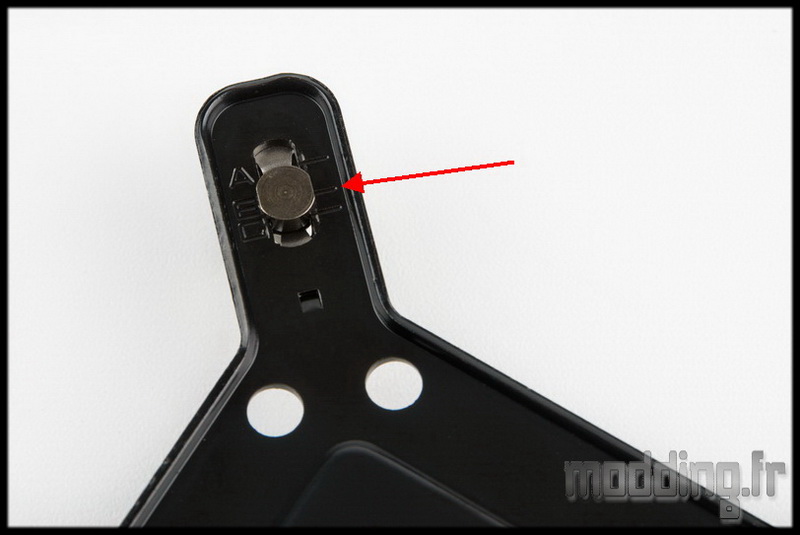

Sur les pattes de fixation, on a aussi les trois positions comme la backplate.
Socket 115x, position du milieu. De toute façon, il n’y a pas le choix une fois en place sur les entretoises.

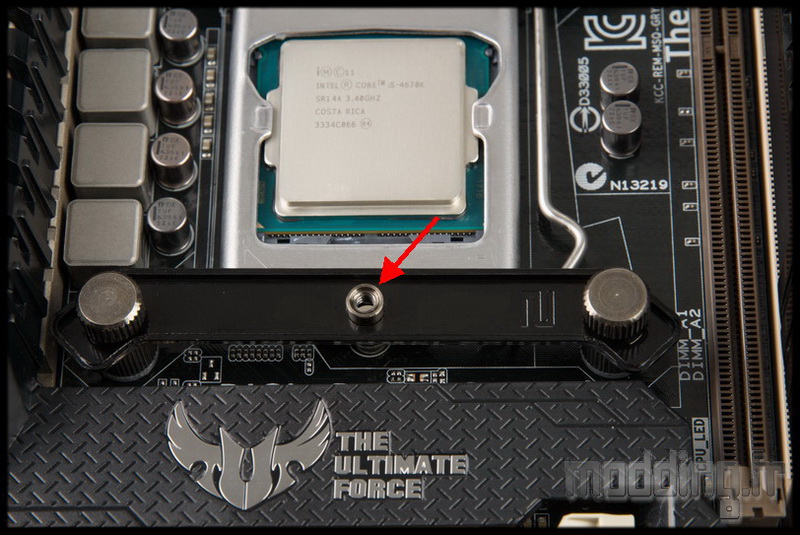

On fixe ces pattes de fixation aux entretoises.
Pour cela on utilise les boulons dédiés à cette tache.
Etape 3 : La pâte thermique.

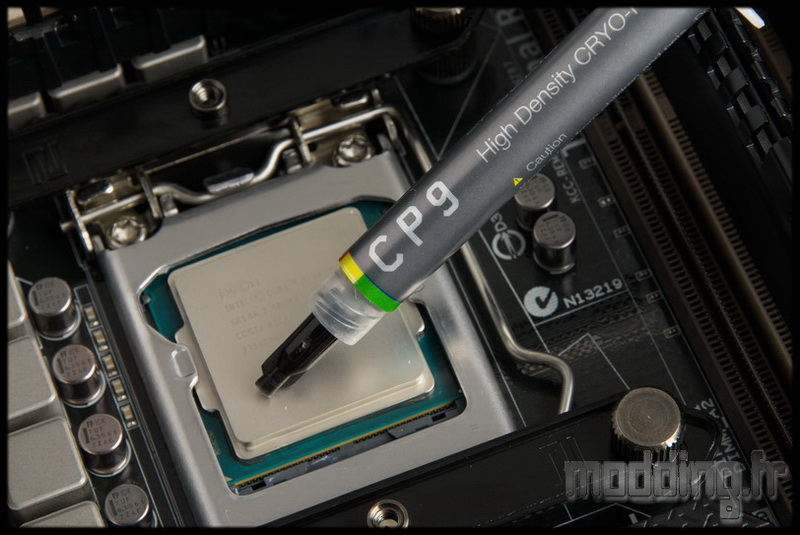

On prend la seringue de pâte thermique incluse dans le bundle.

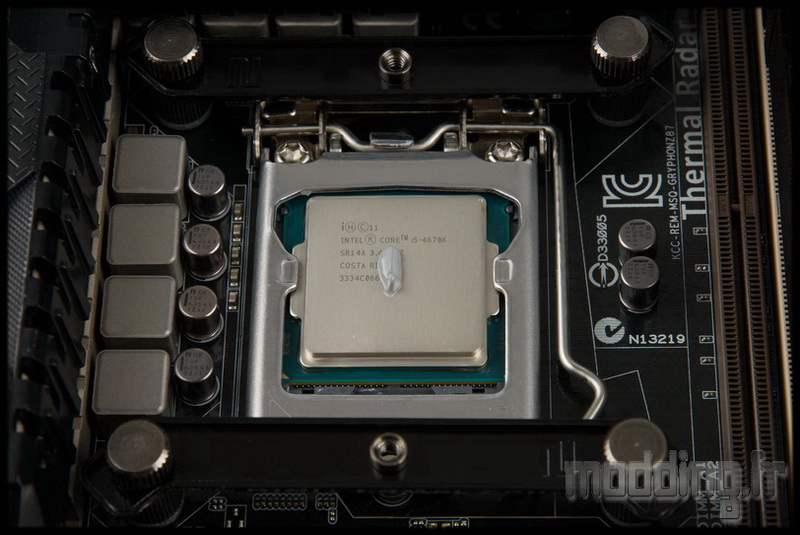

On en met une petite quantité de la taille d’un grain de riz.
Ou vous étalez la pâte, c’est comme on le sent…
Etape 4 : Le radiateur.

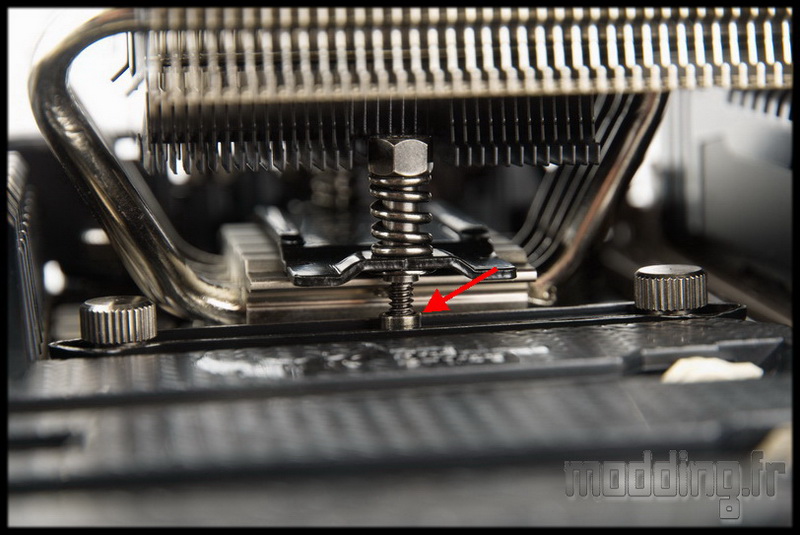

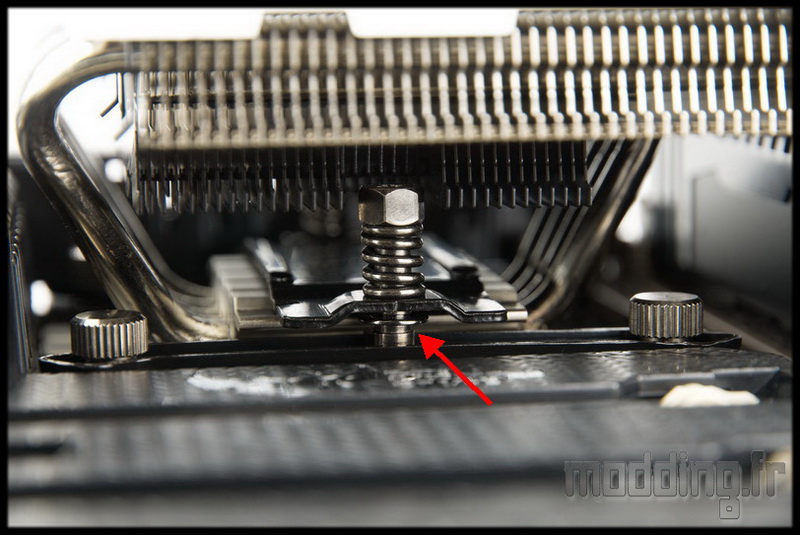

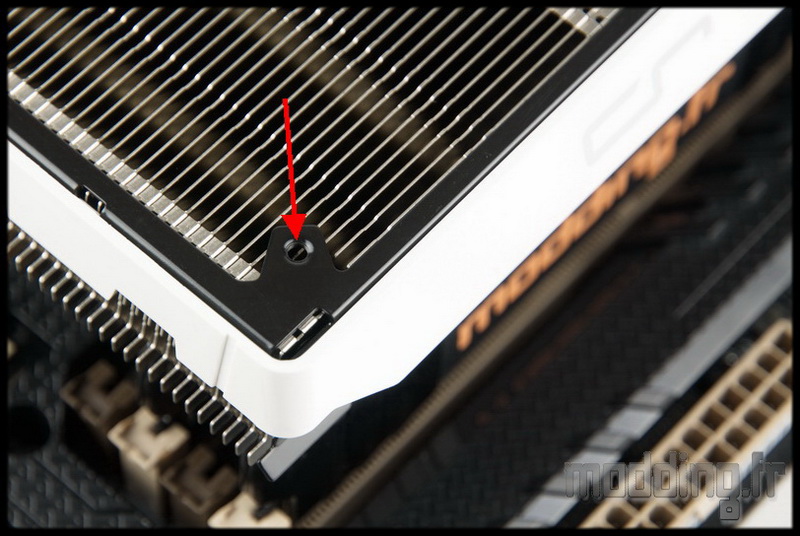

Au niveau des pattes de fixation on a le pas de vis pour la mise en place du radiateur.
On fait coïncider les deux vis du radiateur.

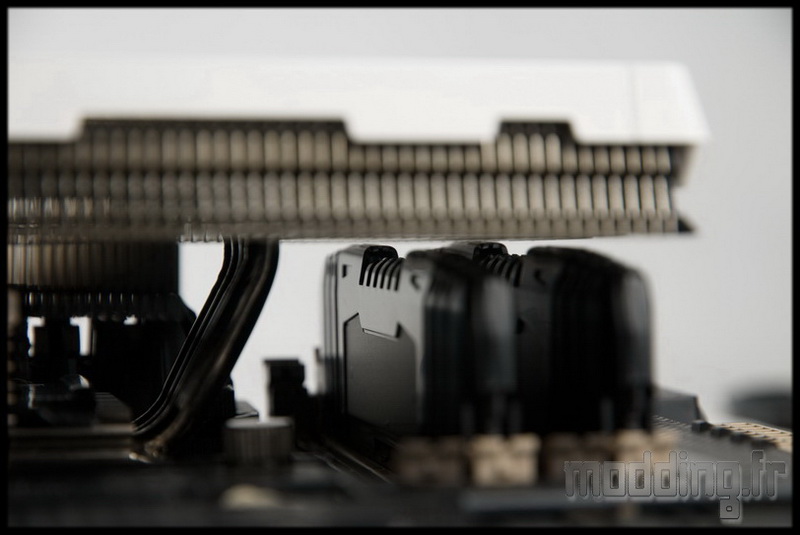

On en profite pour voir que les barrettes “modding.fr” passent pile poil!

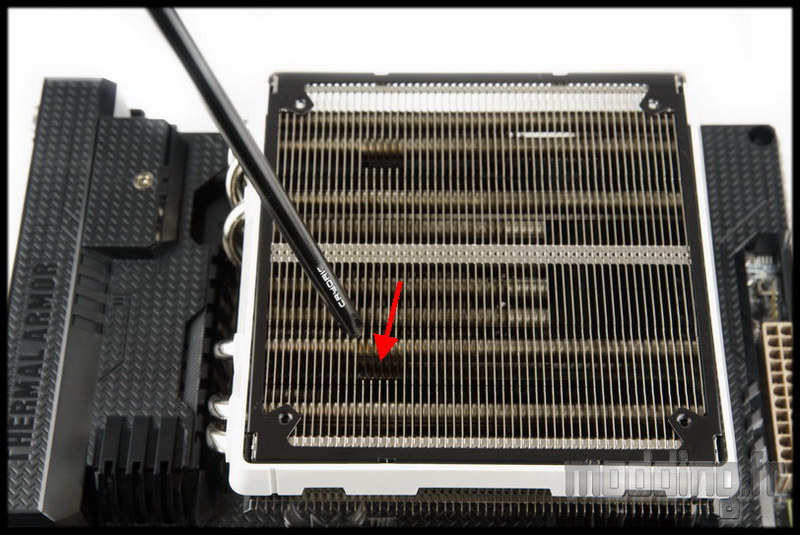

On passe le tournevis “Cryorig” dans l’ouverture du radiateur.
On fait prendre le pas de vis à la première vis, on passe alors sur la 2ème vis pour lui appliquer le même traitement.
On visse ensuite alternativement de façon à ce que le C1 soit bien parallèle au processeur.
Une fois arrivé en butée, c’est tout bon!
Etape 5 : Le ventilateur.
Le radiateur intègre une platine métallique noire pour pouvoir fixer le XT140.

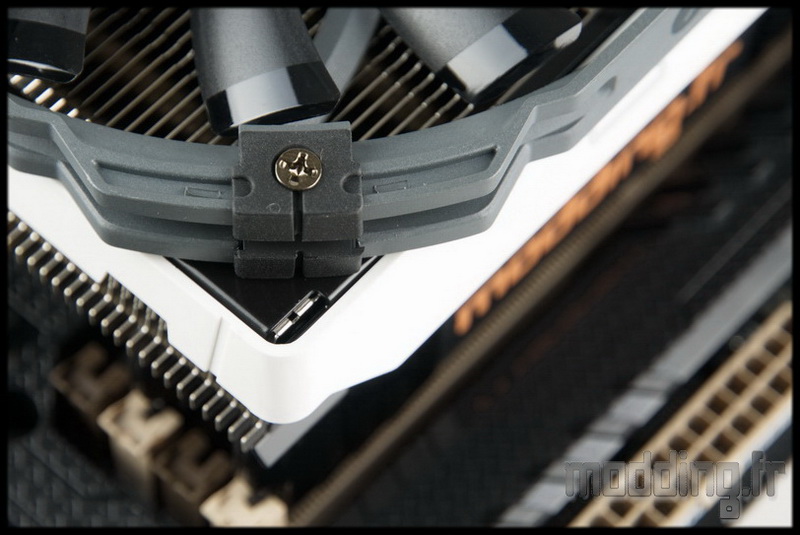

On fait coïncider les trous du ventilateur à ceux de la platine.
Et on visse sans trop serrer, il s’agit de silentbloc donc inutile de bourriner…
Le bundle est constitué de deux jeux de vis pour ventilateur, des courtes pour le XT140 et des longues si jamais on veut plutôt mettre l’autre ventilateur de la marque Cryorig : le XF140 de 25 mm d’épaisseur.
Ou tout autre ventilateur…

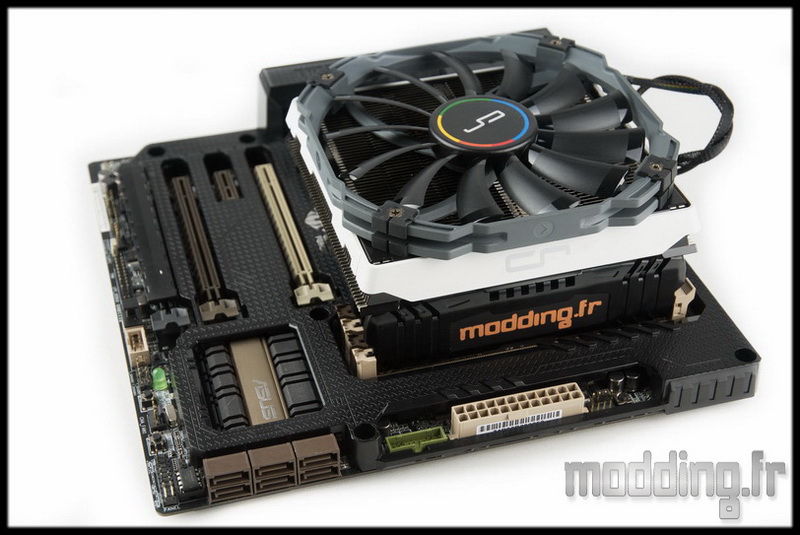

Etape 6 non comptabilisée par Cryorig : on admire le travail !!!

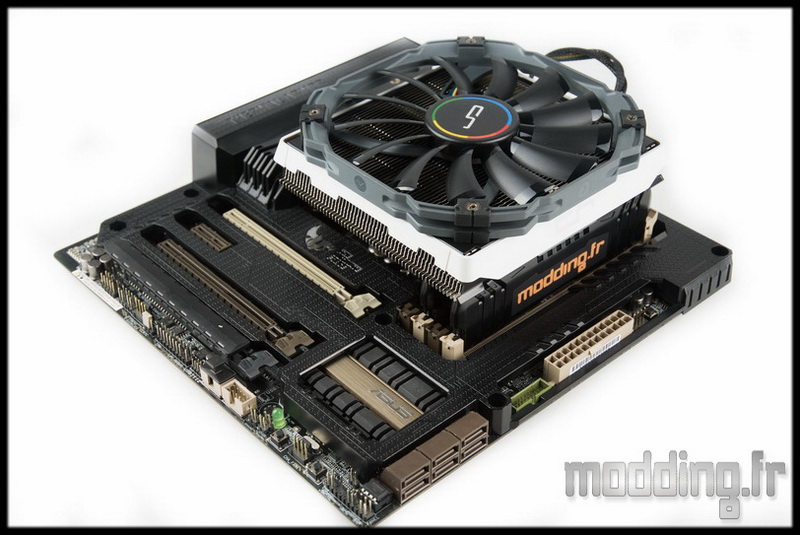

La Z87 Gryphon peut maintenant prendre place dans un boitier HTPC…
Ou alors on essaie de trouver la carte mère mini ITX qui se cache derrière…
