[TEST] Corsair Impact Box

Les composants :

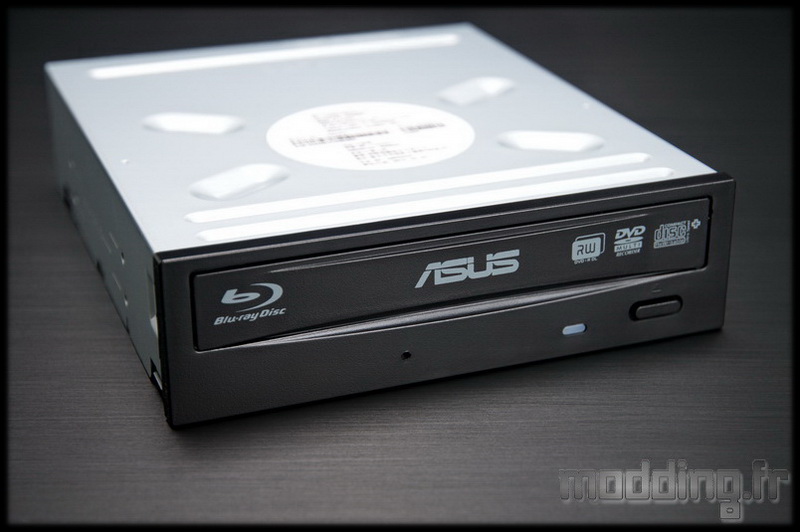

La partie lecteur optique est confiée à Asus avec son lecteur Blue-Ray/graveur DVD BC-12D2HT noir.

La carte mère est aussi confiée à Asus avec…. Vous avez suivi les indices?….
non?

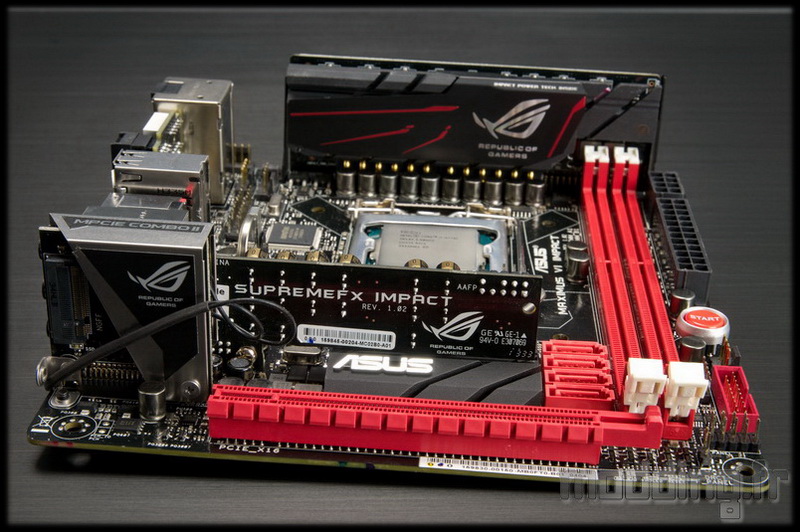

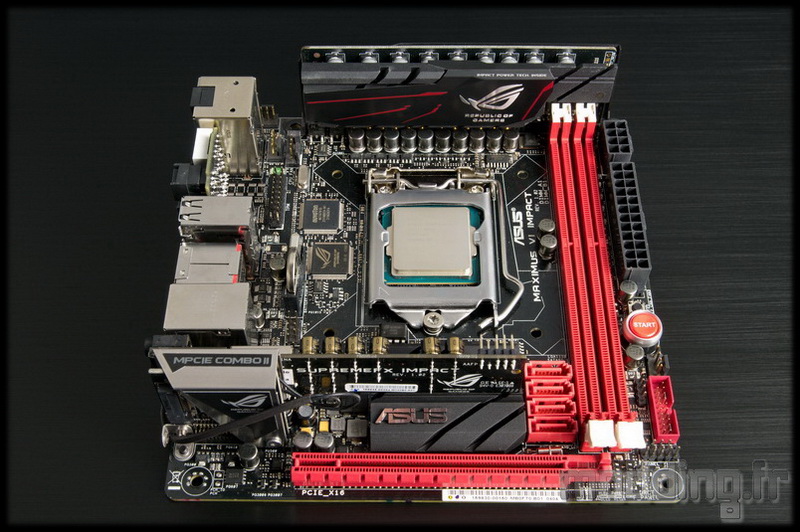

Uneeeeeeeee…….Maximus VI Impact.

La carte mère de la famille ROG au format mini-ITX.
Ses principaux atouts :

Impact Power placé verticalement sur la carte et contenant les étages d’alimentation.
Supreme FX Impact dédié au son.
mPCIe Combo II qui gère notamment un Wifi dual band et un bluetooth.
tout un panel de logiciel dont le Sonic Radar.

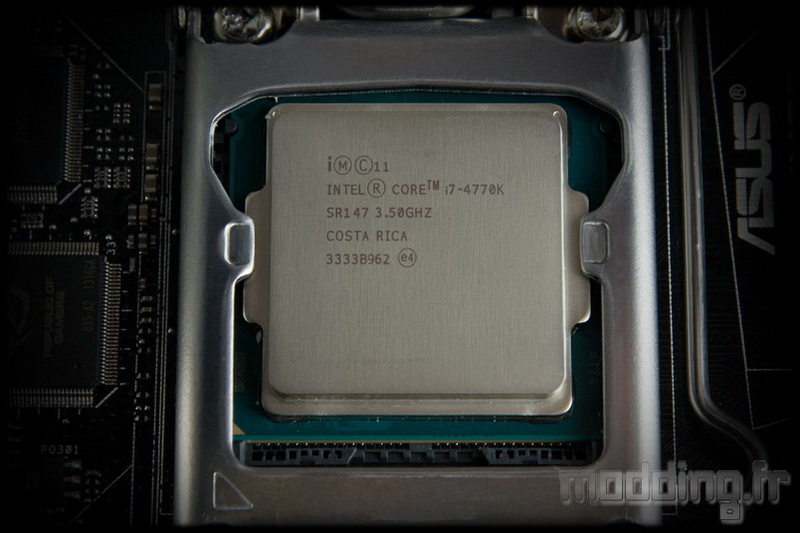

La carte mère vient accueillir au sein de son socket 1150 un processeur de chez Intel avec le i7 4770k. Processeur de 4ème génération à coefficient débloqué, 4 coeurs/8 threads.

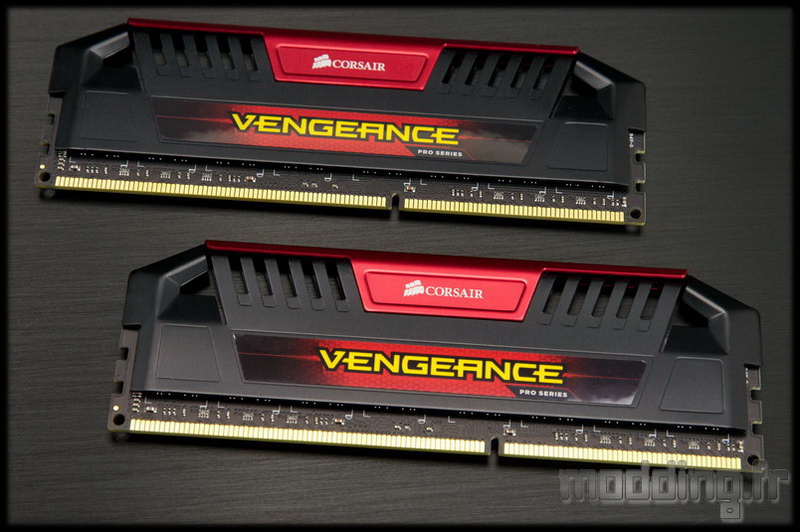

Corsair se charge de fournir la mémoire avec un kit issu de sa gamme Vengeance Pro.

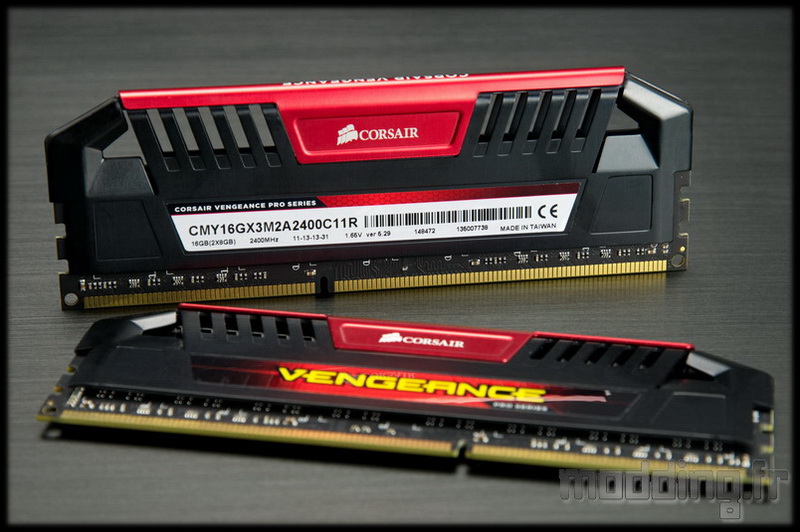

Il s’agit du kit 2×8 Go CMY16GX3M2A2400C11R couleur rouge ayant une fréquence de 2400Mhz pour des timings : 11-13-13-31 et un voltage de 1.65V.

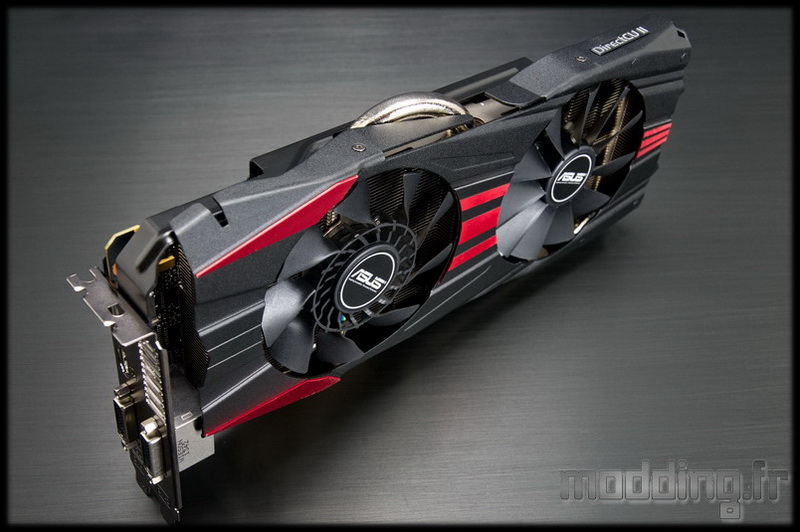

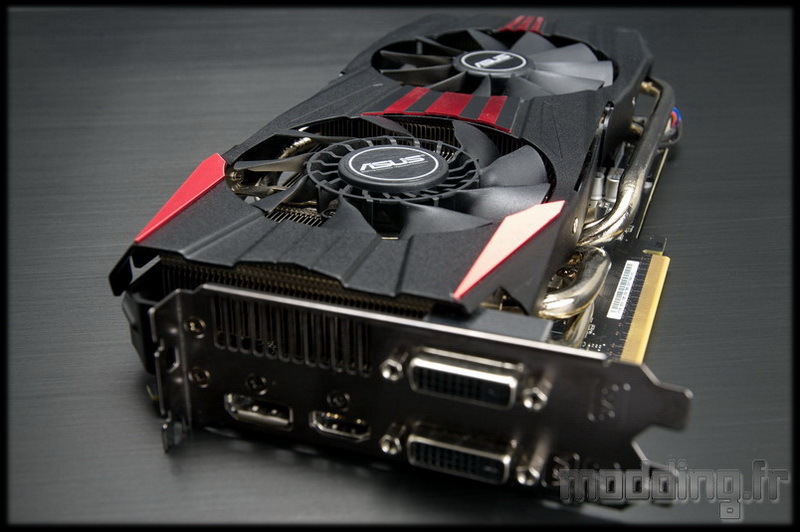

Asus exploite la partie graphique avec une GTX 780 de la gamme DirectCU II : GTX 780 DC2OC-3GD5

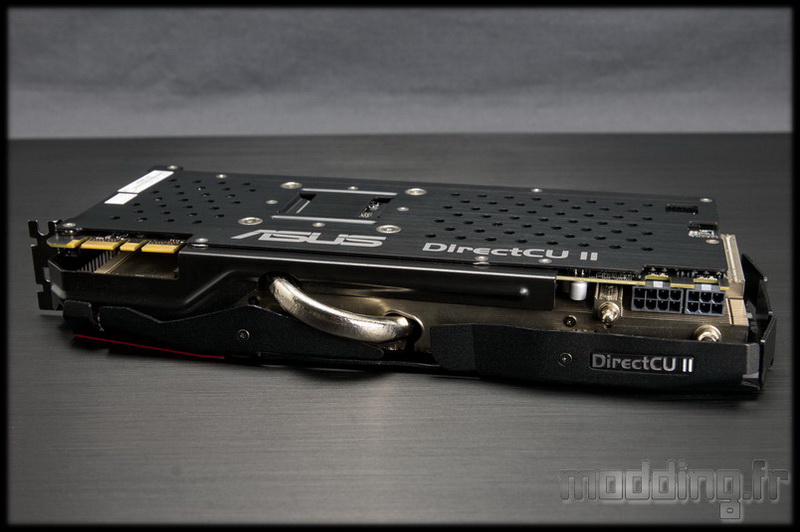

La version DirectCU II se pourvoit d’une Back-Plate.

Sortie HDMI, Display Port, sortie DVI-I, sortie DVI-D.

Ventilateur CoolTech.

Coté stockage, c’est Corsair qui s’occupe du SSD.

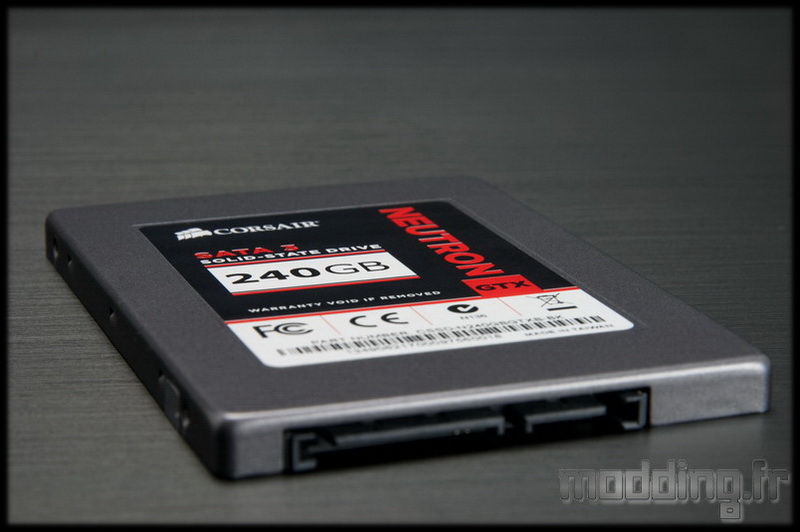

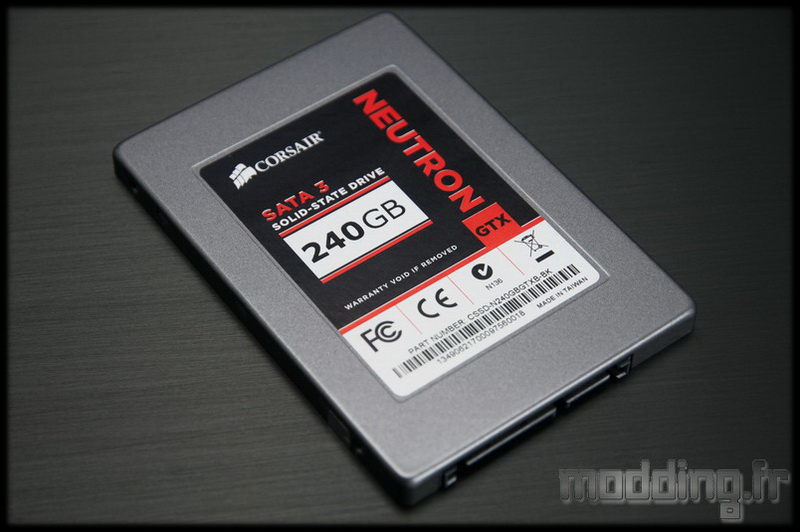

Avec un Neutron GTX en 240 Go. Puces MLC Toshiba 24nm Toggle avec un contrôleur LAMD LM8780016.

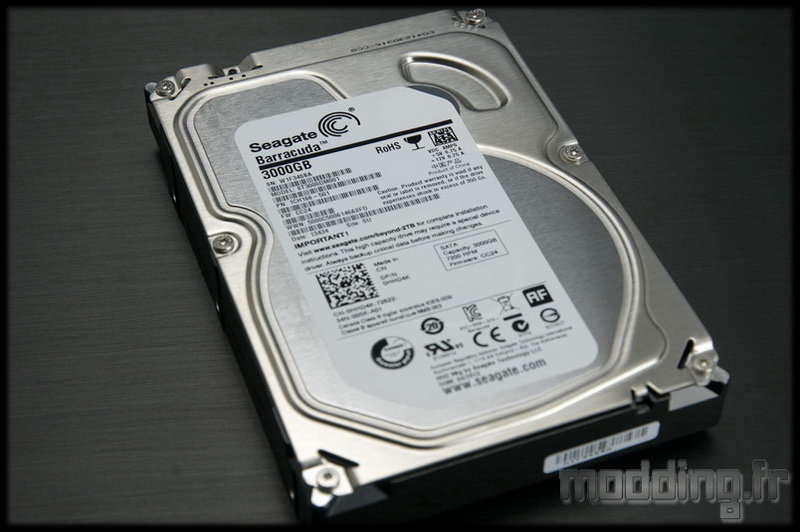

En Guest star, Seagate qui vient seconder le SSD avec son disque dur Barracuda en 3To.

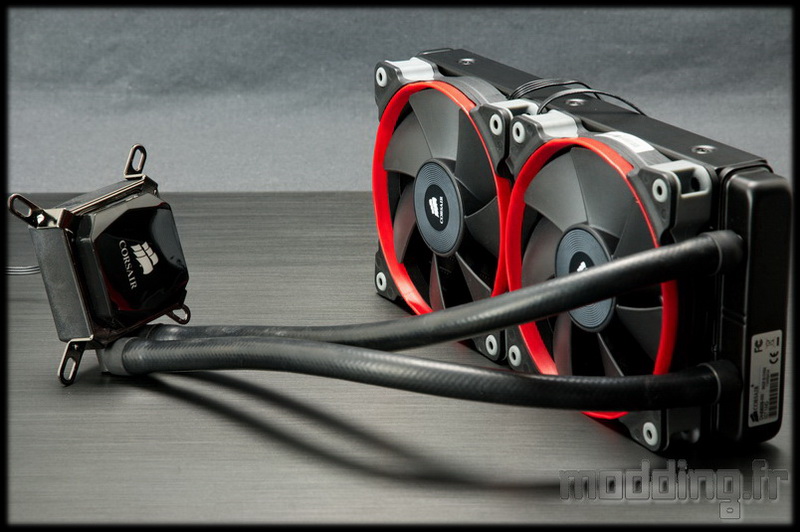

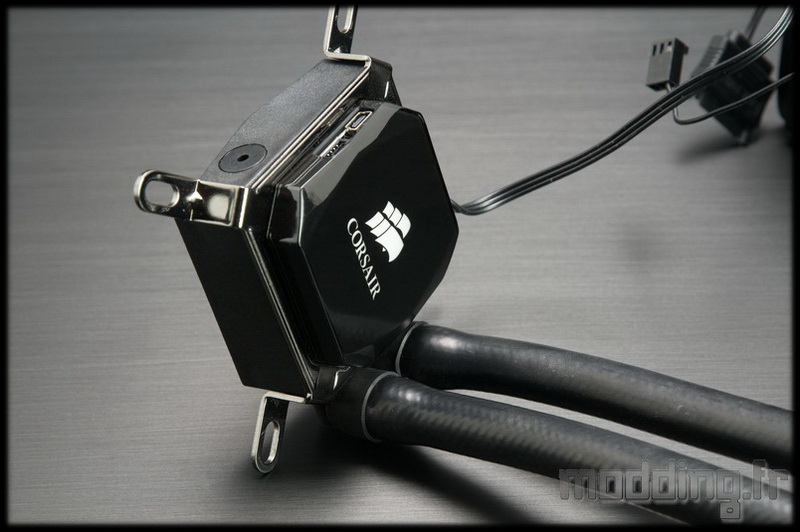

Le refroidissement du processeur est confié à Corsair avec son AIO de la gamme Hydro : le H100i.

Celui-ci est composé d’un radiateur 2×120 mesurant 120 x 275 x 27 mm. Il est pourvu de la technologie Corsair Link qui permet le contrôle du système par le biais du logiciel du même nom.

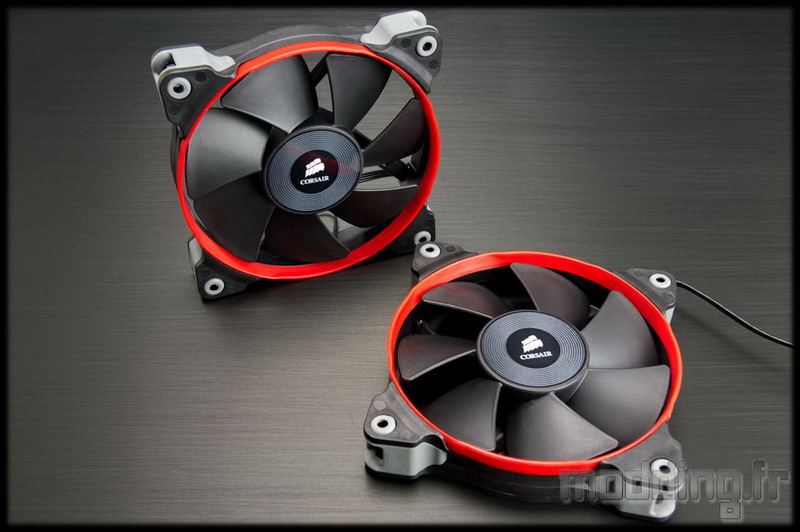

Initialement doté de deux ventilateurs SP120L High Performance, Corsair les a remplacé par deux ventilateurs Dual packs Rouge.

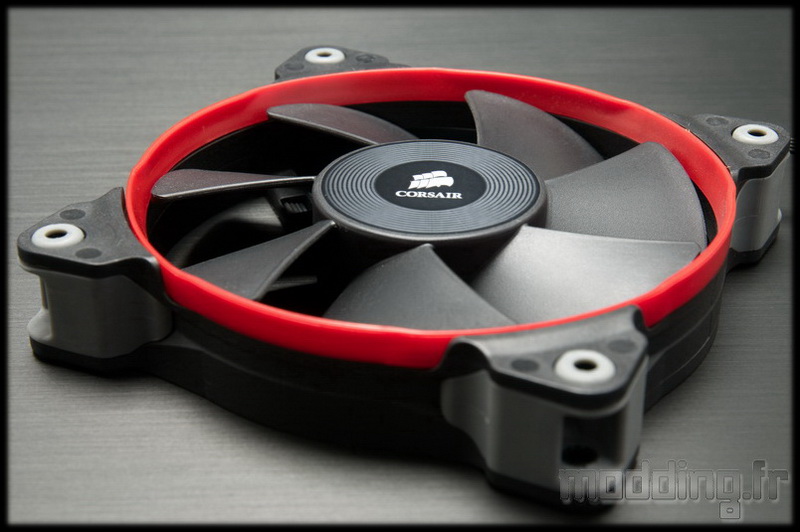

De la série SP120 PWM Quiet Edition High Static Pressure :

Flux d’air : 37.85 CFM
Pression statique : 1.29 mm /H2O
Niveau sonore : 23 dBA
Vitesse de rotation : 1450 trm

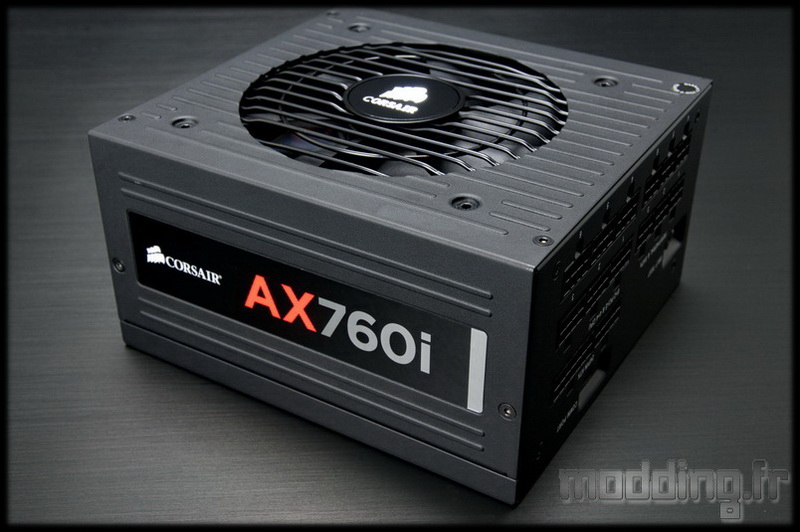

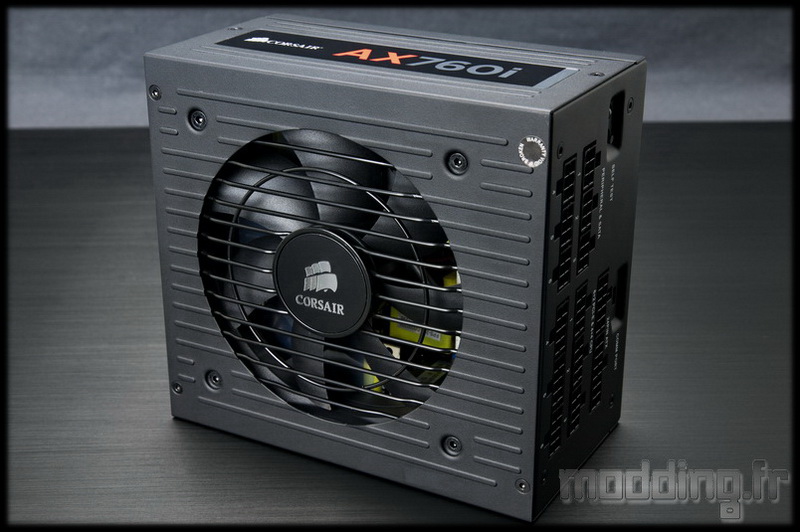

La centrale électrique est fournie par Corsair avec une alimentation AX760i.

Technologie Corsair Link intégrée
Certification 80+ Platinium
Zero Fan Mode
Modulaire 100%
Monorail 63.3A

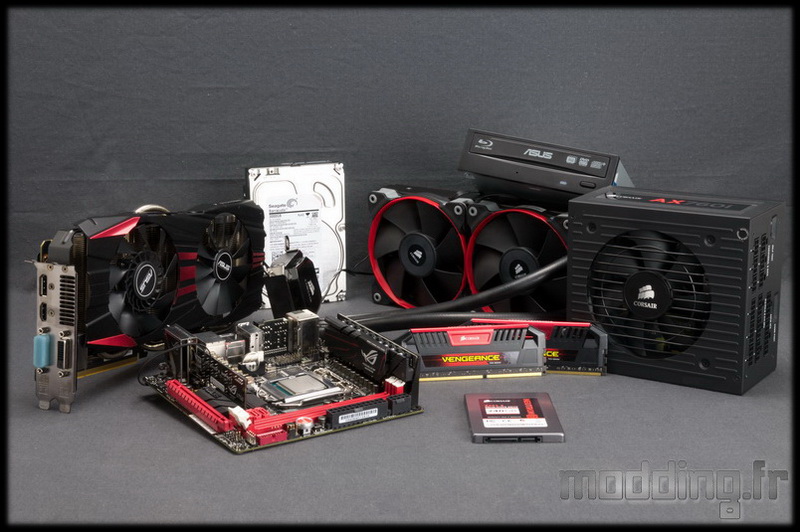

Petite photo de famille !!!
Ouistiti….

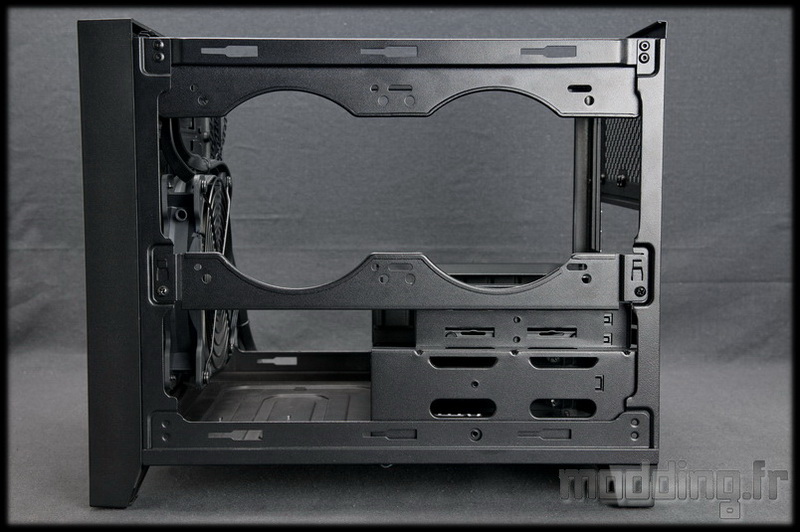

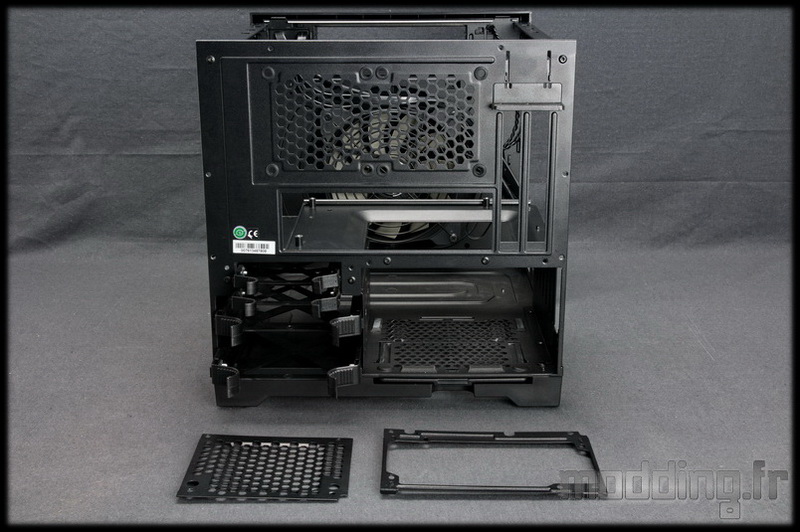

Maintenant que le boitier 250D est vide, nous pouvons regarder en détail l’intérieur de ce dernier.
L’alimentation est vissée à une plaque qui sera fixée au châssis par deux vis à mains.

Le bloc repose sur des patins en caoutchouc.

Le compartiment de l’alimentation est bien séparé du reste du boitier.

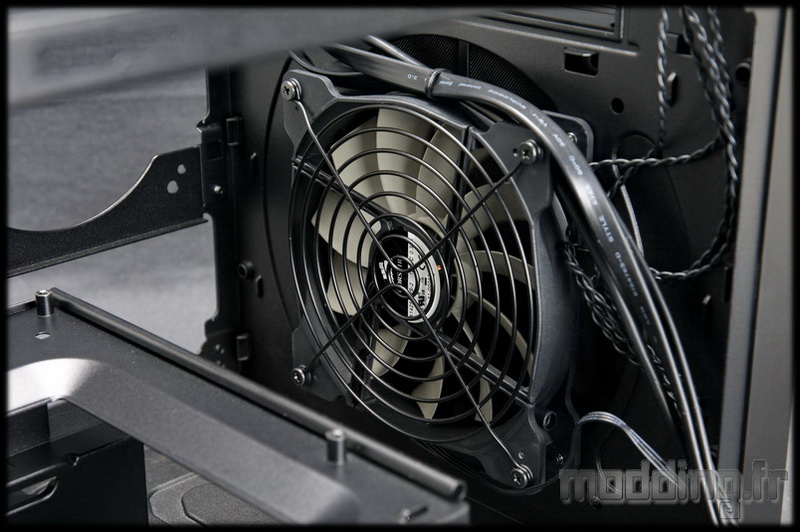

Vue sur le ventilateur avant avec le passage des câbles provenant de l’avant du boitier. Il a la lourde tache d’approvisionner en air frais l’intérieur du 250D. On peut remarquer la présence de point d’ancrage pour collier rilsan permettant d’organiser au mieux le rangement des câbles afin de ne pas obstruer le ventilateur.

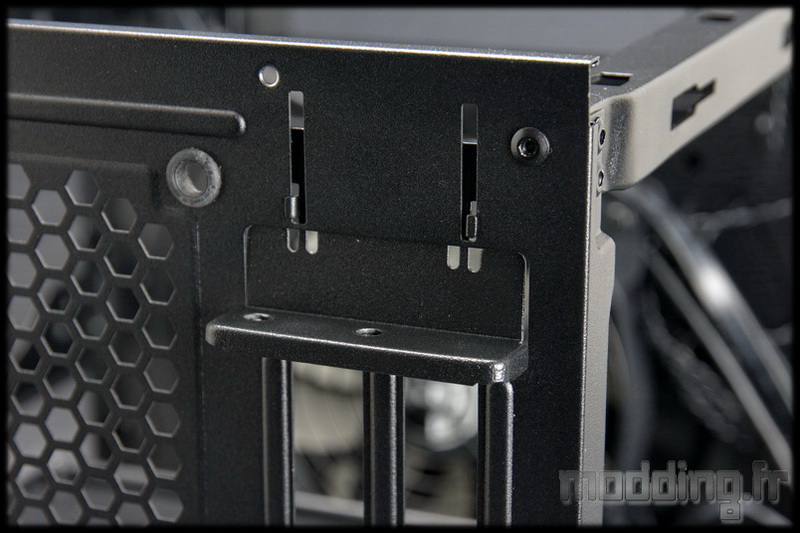

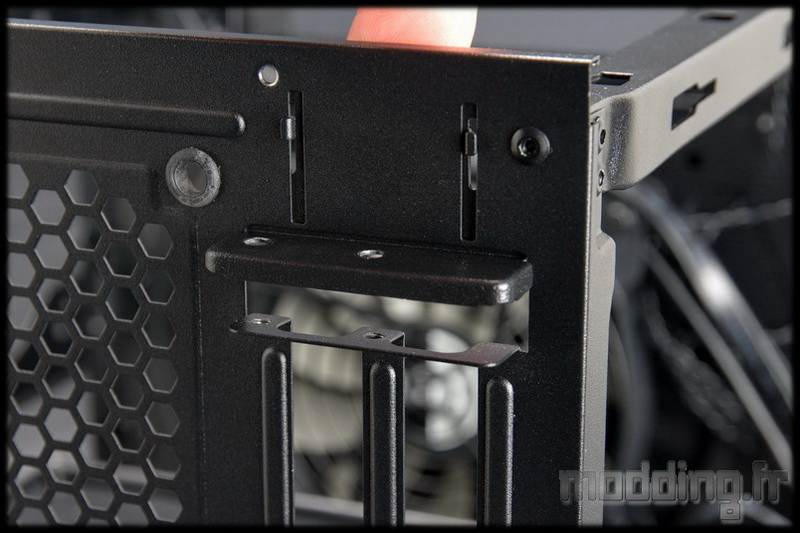

Le système de fixation de la carte graphique est très simple, on soulève l’équerre, on glisse la carte graphique…

On redescends l’équerre et on fixe le tout avec deux vis à mains.

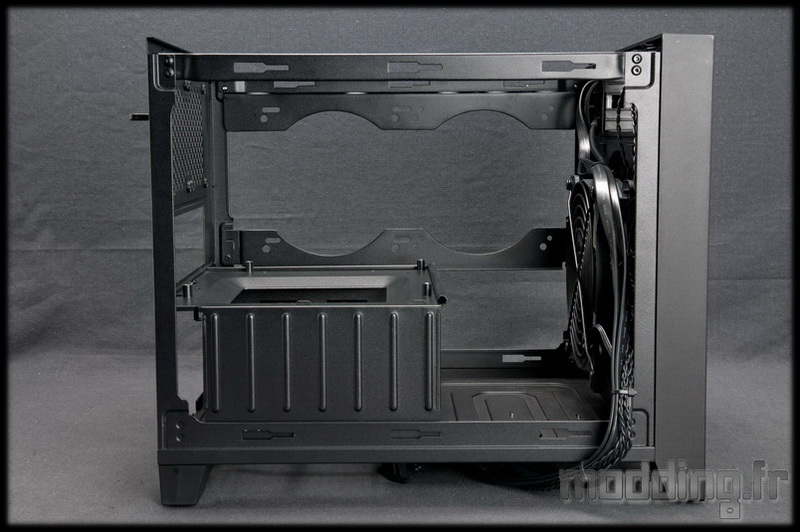

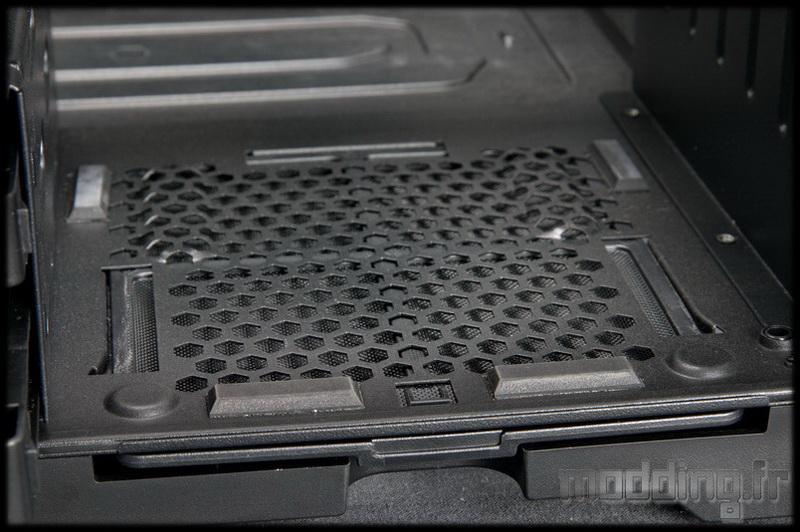

Coté gauche avec l’emplacement de deux ventilateurs en 120 mm, dessous se trouvant la cage HDD.

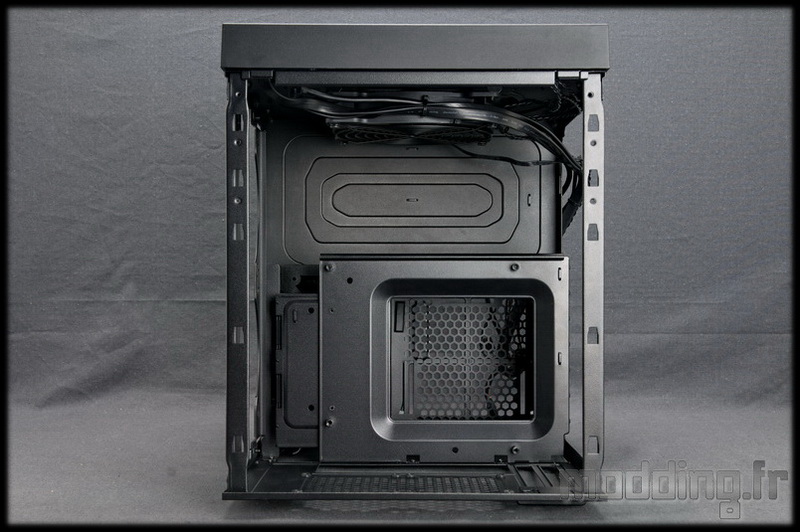

Vue de dessus avec le plateau de la carte mère, au dessus du compartiment de l’alimentation, en position horizontale. Nous avons à l’avant un large espace permettant de bien ranger les câbles.

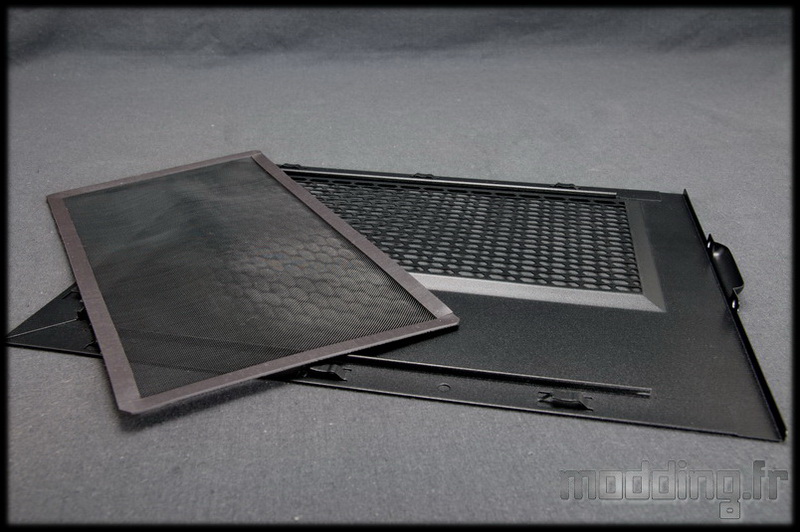

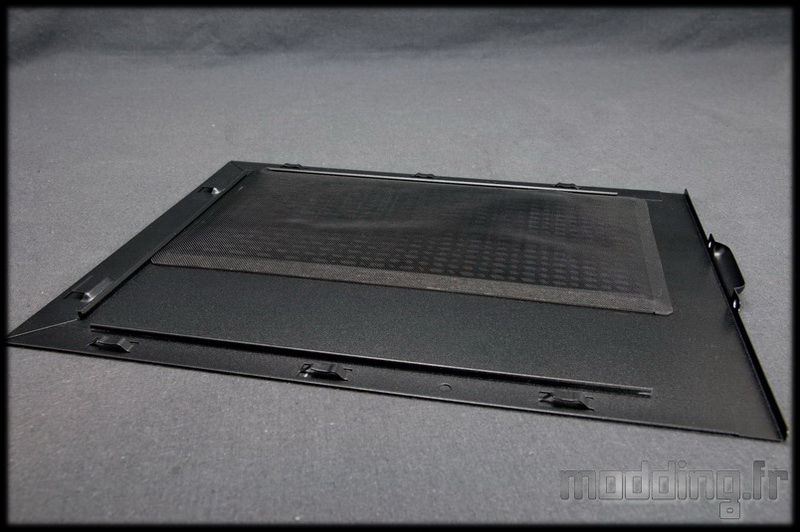

Les portes latérales sont dotées d’ouvertures grillagées et filtrées.

Filtres qui sont aimantés.

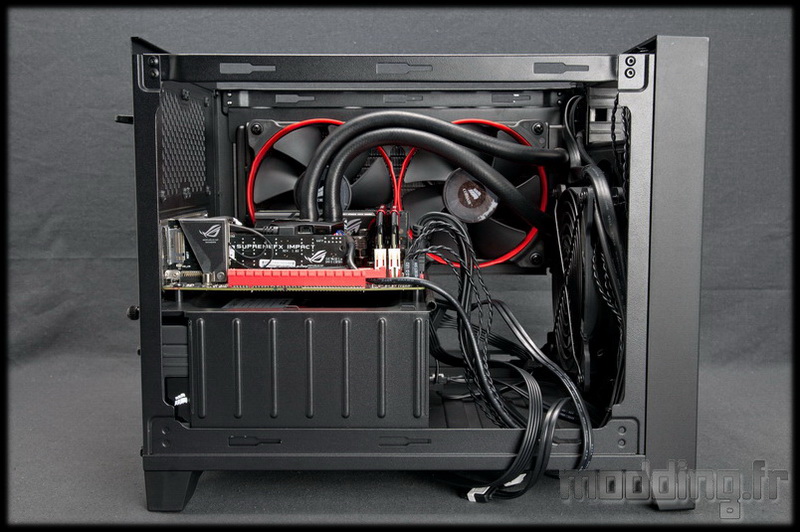

Alimentation en place dans son compartiment, carte mère fixée sur les entretoises et le H100i en place.

La place entre les ventilateurs du H100i et le module étage d’alimentation de la carte mère est de l’ordre du millimètre…

Une fois que le reste des composants prendra place dans le boitier, les deux ventilateurs du H100i risquent d’avoir fort à faire pour refroidir l’eau circulant au sein du radiateur…
Connaissant le chaud bouillant capitaine Intel Haswell, le système sera t-il suffisant pour calmer son ardeur ?…
C’est ce que nous allons voir sur les pages suivantes.

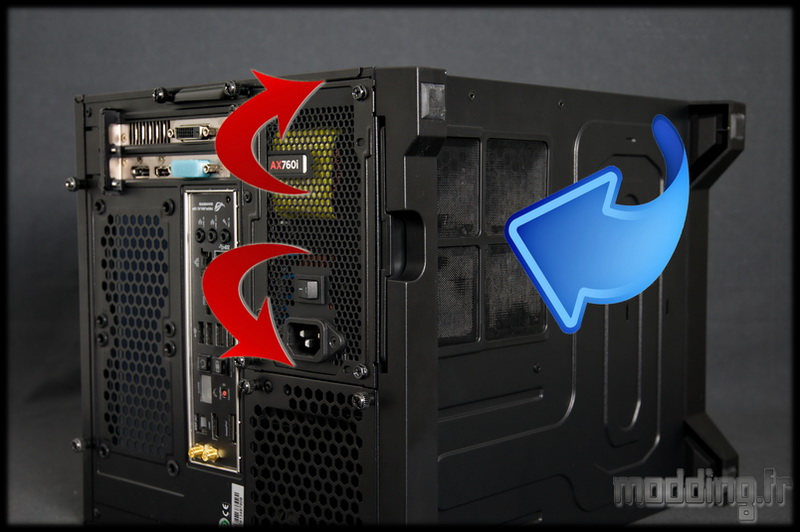

Flux d’air

Voyons le sens du flux d’air tel que les ventilateurs en place sont positionnés.
Carte graphique : Flux d’air totalement indépendant du reste du boitier.

Alimentation : là aussi le constat est le même, le flux d’air est complètement indépendant du reste du boitier.

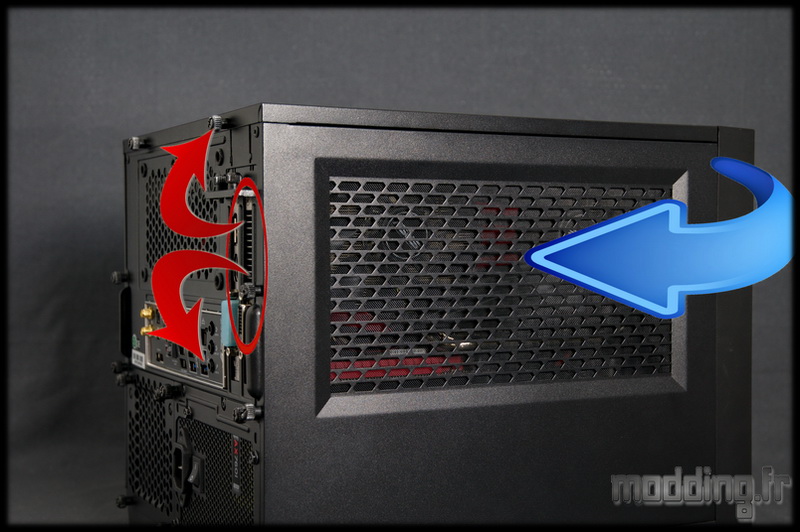

Radiateur du H100i : l’air frais est apporté de façon active par le ventilateur avant du boitier et de façon passive par la grille de la partie arrière du châssis.
Dans ce cas de figure, l’air que prennent les 2 ventilateurs du Corsair H100i se retrouve de quelques degrés plus chaud de part sa présence au sein du boitier par rapport à la température extérieure.
