Le montage : Socket 115x

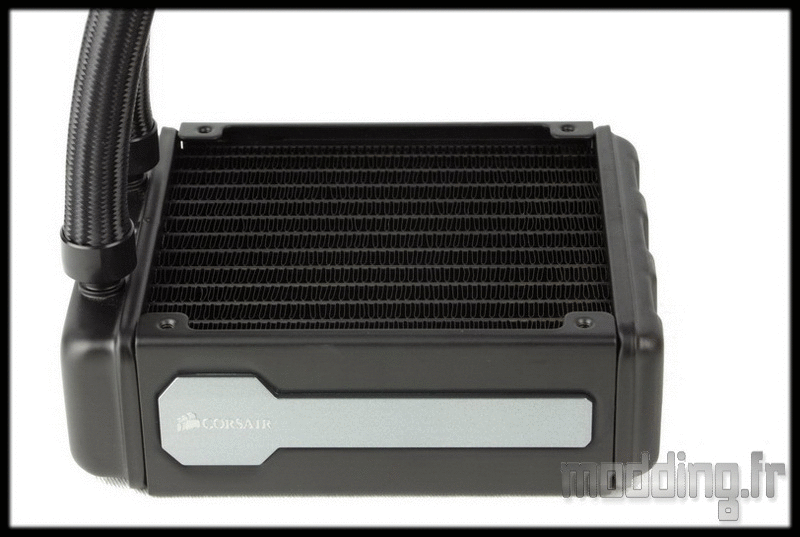

On commence par mettre en place les deux ventilateurs sur le radiateur.
Pour cela on utilise les 8 vis du bundle avec les 8 rondelles métalliques et un tournevis cruciforme.
Le montage des deux ventilateurs se fait en Push/Pull, il faut juste penser au sens du flux d’air en fonction de votre addiction à l’extraction ou à l’aspiration.
Il faut penser aussi à l’orientation des ventilateurs par rapport à la sortie de leur câble.

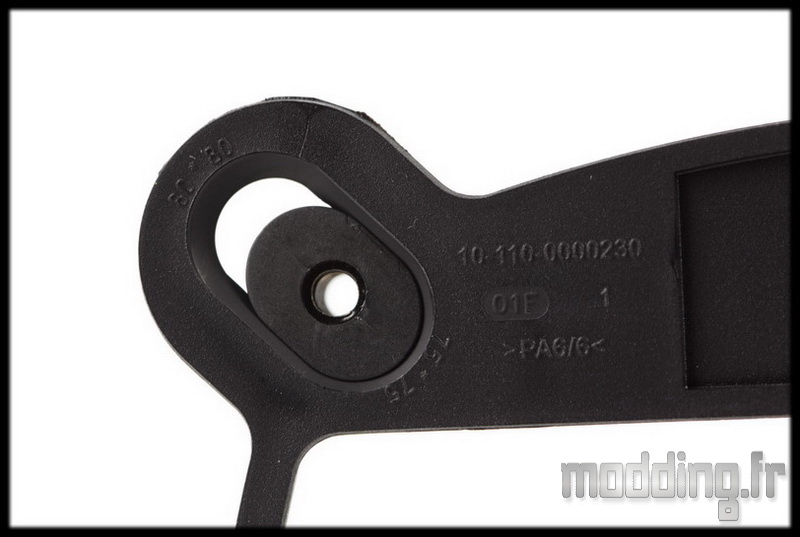

On prend ensuite la backplate.
Celle-ci est en plastique et intègre son propre système de fixation.
Nous avons deux positions :
- Position externe : Socket 1366
- Position interne : Socket 115x
Le Socket 775 est de plus en plus délaissé, et ce quelque soit les marques.

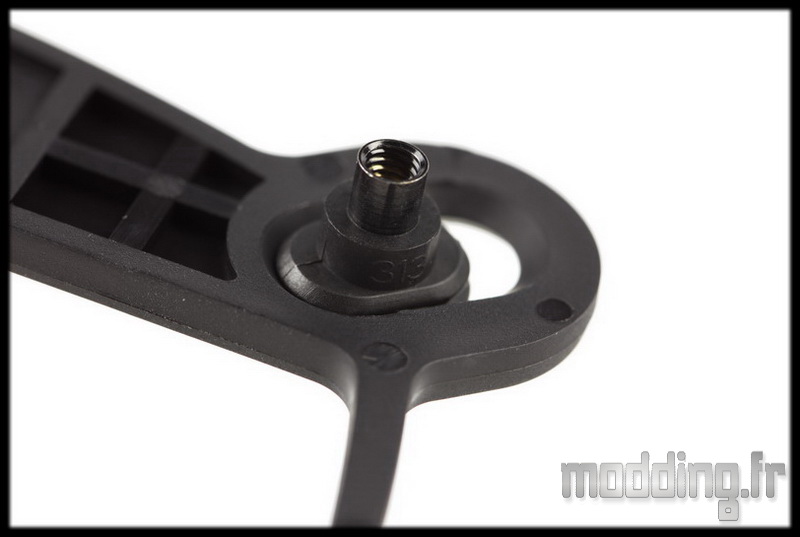

Zoom sur la partie contenant le pas de vis pour mettre en place les entretoises.

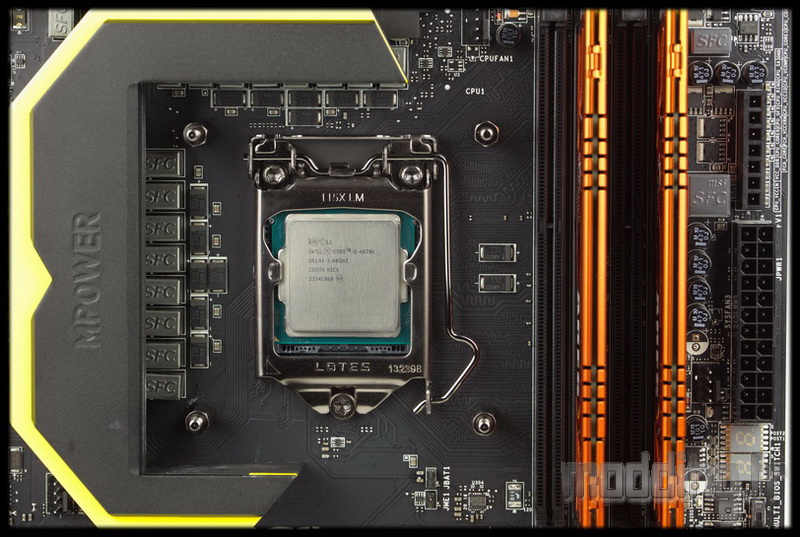

On place la backplate sur le dos de la carte mère de façon à placer les modules de fixation au travers du PCB par les trous situés autour du Socket.
On récupère les entretoises pour Socket 115x.

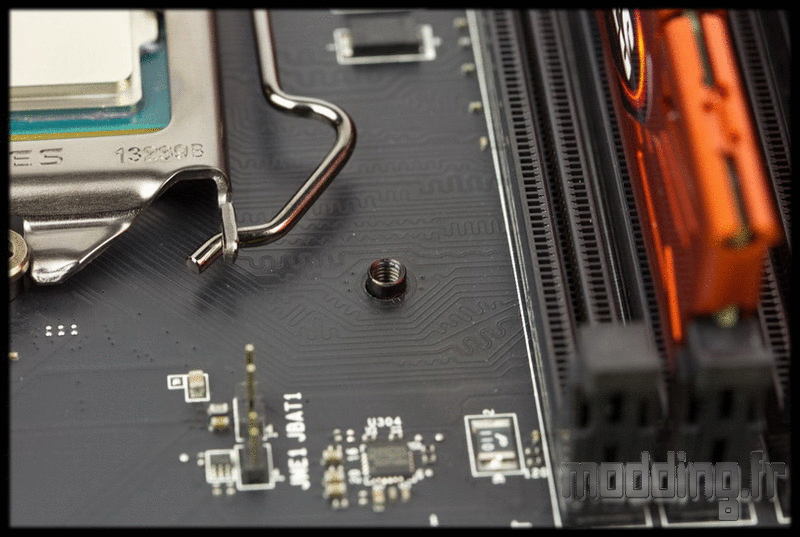

On la visse manuellement jusqu’à ce qu’elle arrive en butée.

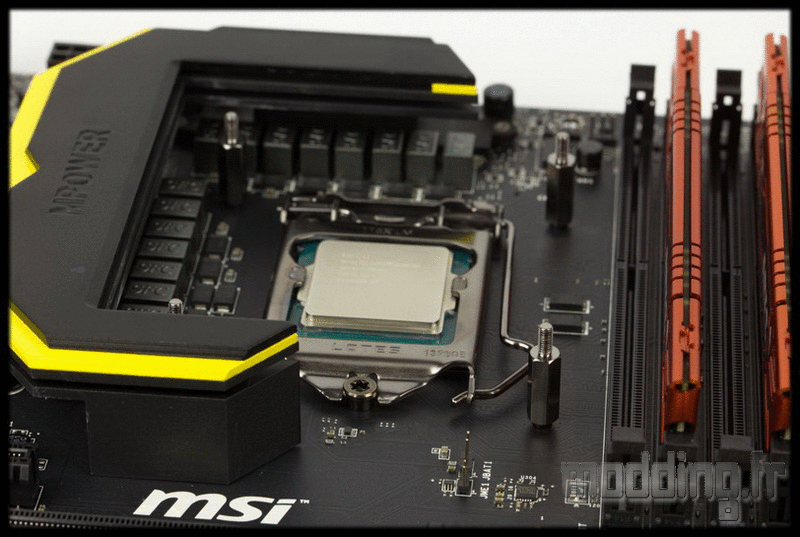

Les 4 entretoises sont en place.

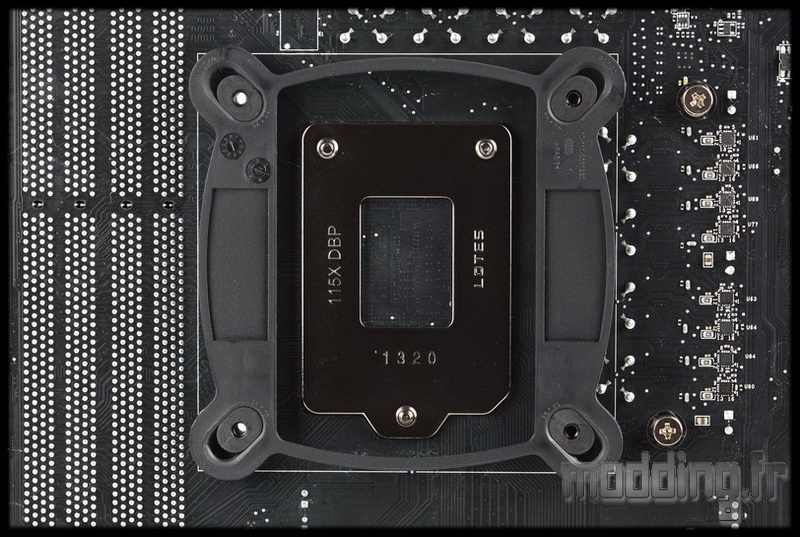

On positionne le module sur le CPU.
Celui-ci est affublé de la platine correspondant au Socket Intel.
Nous mettons en place les vis de fixation avec un vissage manuel en croix.
Lors de cette opération, il est important de maintenir le bloc sur le processeur en exerçant une pression avec son doigt. Comme on le voit sur l’animation, lors du vissage, le module a tendance à se soulever…. ce qui engendre la présence de bulles d’air dans la pâte thermique…
Si, bien sûr, la pâte d’origine a été enlevé, ne pas oublier de remettre de la pâte thermique sur le CPU.

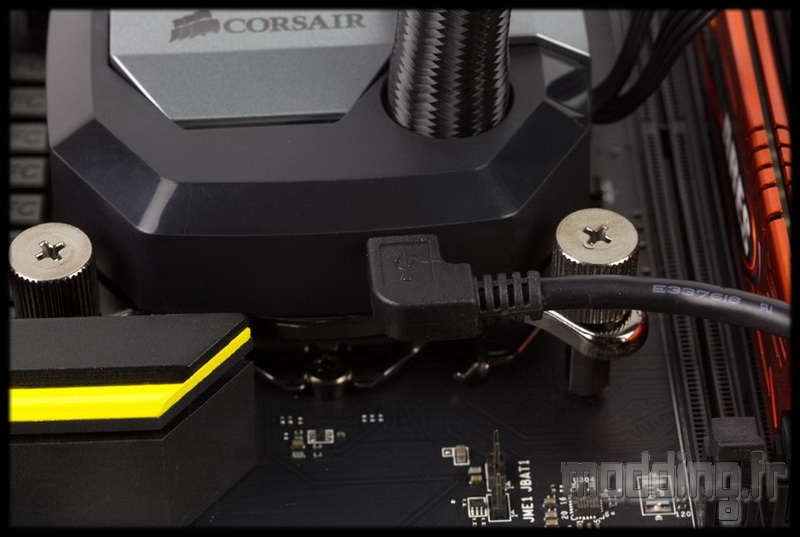

On branche le câble Corsair Link.
L’autre extrémité du câble se branche sur un port USB interne de la carte mère.

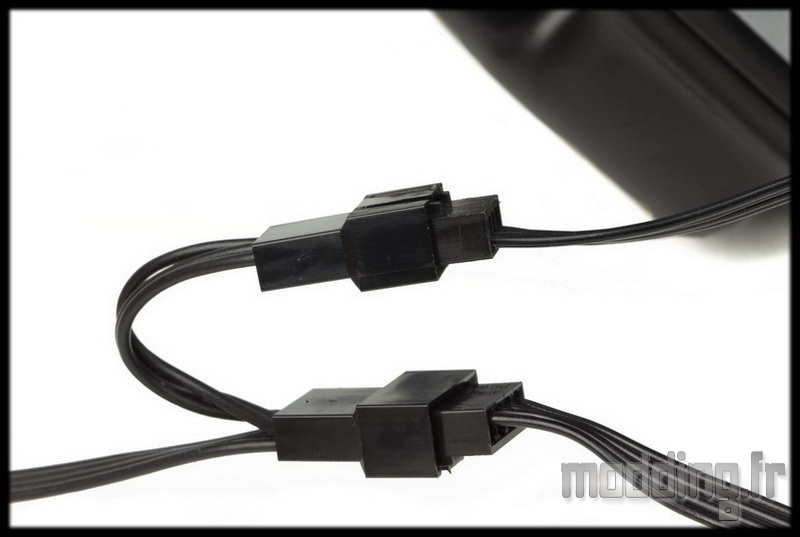

On branche les câbles des deux ventilateurs.

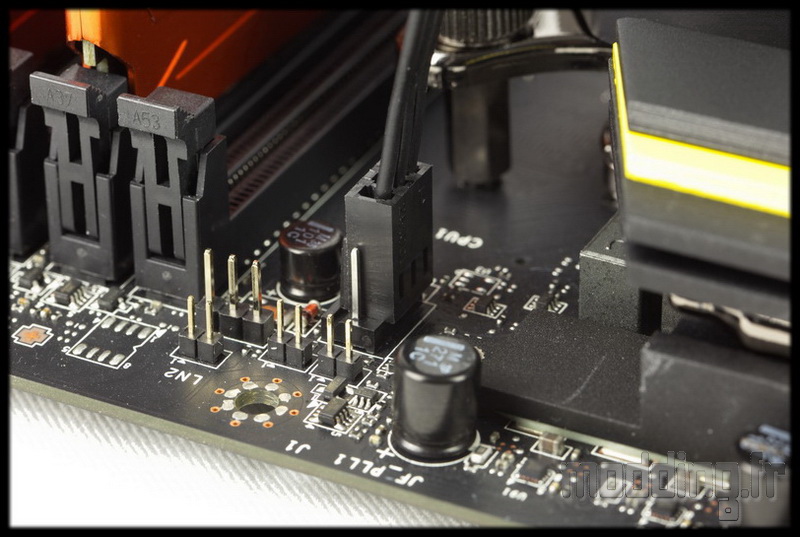

On finit par brancher la prise 3-pins d’alimentation de la pompe sur la prise CPU Fan de la carte mère.

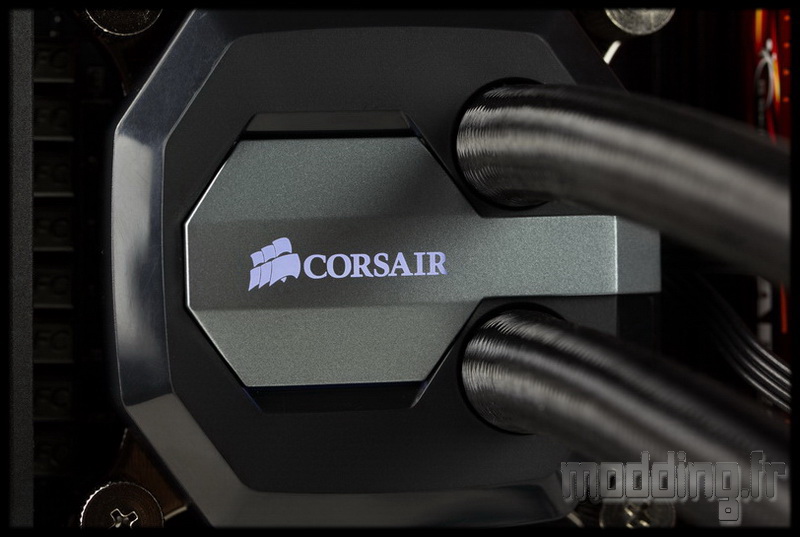

On allume le PC et une douce lumière blanche diffuse au travers du logo Corsair présent sur la pompe.
De couleur blanche par défaut, nous allons pouvoir, grâce au logiciel Corsair Link, ajuster la couleur du rétroéclairage RGB.
Ce qui nous amène, subtilement, à la page suivante traitant du logiciel en question.
